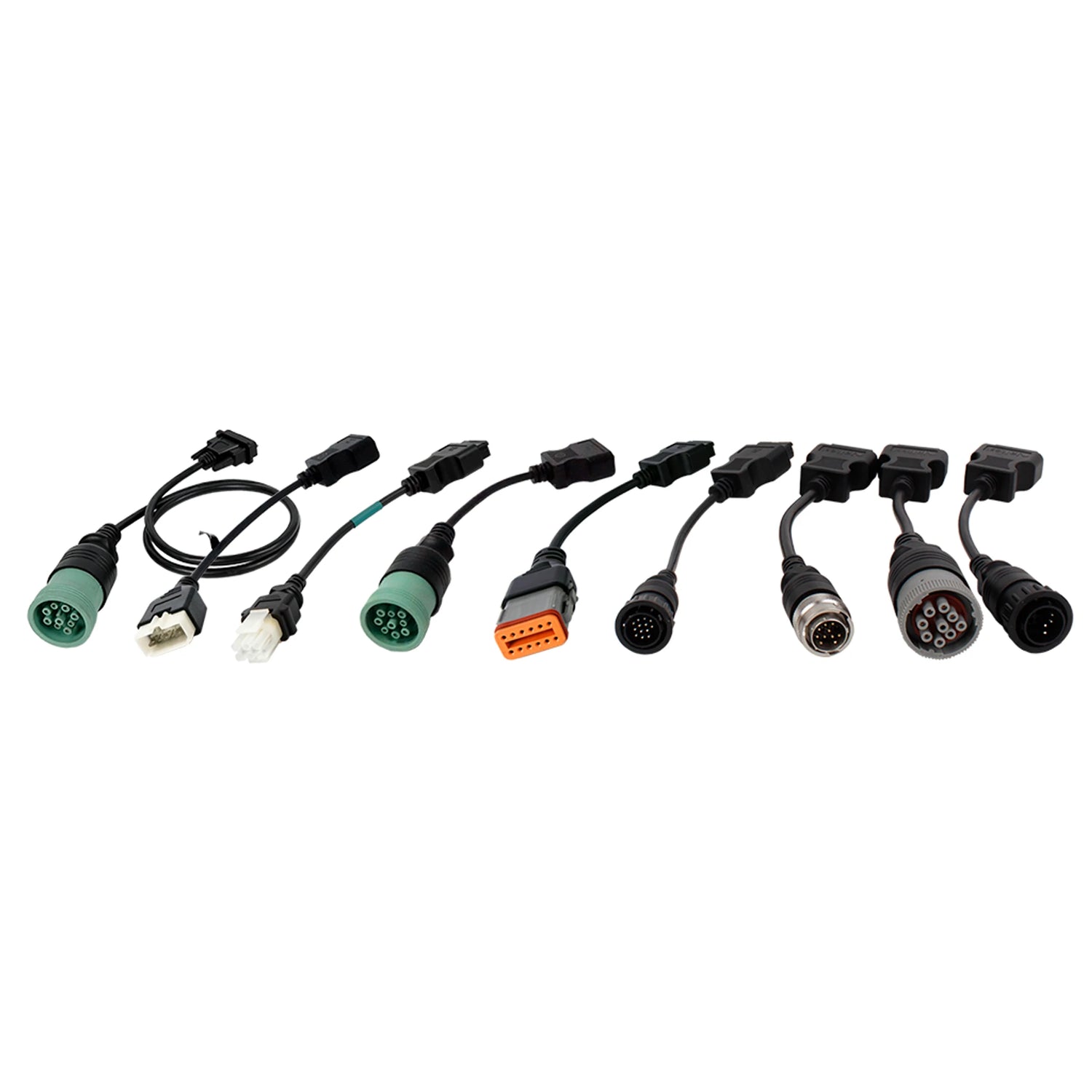

De Jaltest 70002026 is de complete verloopkabelset voor Off-Highway machines: Negen kabels waarmee u de merkeigen diagnoseaansluiting van zwaar grondverzetmaterieel koppelt aan uw Jaltest-diagnosekabel. Aan de motorkant zitten de kabels voor Deutz, Caterpillar en Perkins en Mercedes-Benz en MTU; aan de machinekant die voor Volvo Construction Equipment, Komatsu, Hitachi en Liebherr. Daarnaast bevat de set de kabel voor de ZF Ergopower-transmissie en die voor de groene 9-polige Deutsch-aansluiting volgens J1939.
Op een machine zitten vaak twee diagnoseaansluitingen: Een bij de motorregeling en een bij de machineregelingen daaromheen, en deze set dekt allebei die kanten. Ten opzichte van de basisset 70002030 zitten er vijf kabels extra in, voor Mercedes-Benz en MTU, ZF Ergopower, Komatsu, Hitachi en Liebherr; daarmee komt u bij het zware graaf- en hijsmaterieel en bij de powershiftbak. Omgekeerd ontbreken hier de kabels voor Kubota, Yanmar en de 14-polige Caterpillar-aansluiting, die alleen in de basisset zitten. De kabels vallen onder Jaltest OHW (Off-Highway machines).
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Elke kabel in deze set zet een merkeigen diagnoseaansluiting om naar de standaardaansluiting van de Jaltest Link. Wat u daarna kunt doen, bepalen de Jaltest-software en de dekkingstabel van de machine, niet de kabel. De set combineert motoraansluitingen en machineaansluitingen, zodat u op een machine niet tussen die twee hoeft te kiezen.
De negen kabels in deze set
- JDC203A, Mercedes-Benz en MTU: De ronde 14-polige aansluiting van Mercedes-Benz- en MTU-motoren, naar 16-pins OBD2.
- JDC217.9, Deutsch 9-polig groen: De genormeerde J1939-aansluiting, naar de 26-pins DB26 van de Jaltest Link V9.
- JDC504A, Deutz-motoren: De ronde 12-polige Amphenol-aansluiting van Deutz-motoren, naar 16-pins OBD2.
- JDC505A, Caterpillar- en Perkins-motoren: De 9-polige aansluiting met het roodbruine binnenwerk, naar 16-pins OBD2.
- JDC509A, Volvo Construction Equipment: De ronde aansluiting met vergrendelring in de cabine, naar 16-pins OBD2.
- JDC535.9, Hitachi: De merkeigen diagnoseaansluiting van Hitachi-grondverzetmachines.
- JDC536A, Komatsu: De rechthoekige 12-polige aansluiting met de oranje afdichting, naar 16-pins OBD2.
- JDC542.9, Liebherr: De merkeigen diagnoseaansluiting van Liebherr-materieel.
- JDC546A, ZF Ergopower: De 6-polige aansluiting van de powershiftbak, naar 16-pins OBD2.
Wat u ermee kunt
- Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen met de omschrijving van de storing, en het na reparatie leegmaken.
- Meetwaarden bekijken: De actuele waarden van de sensoren op de regeleenheid, live te volgen in cijfers en grafiek.
- Componenten aansturen: Onderdelen gericht bedienen om hun werking te beoordelen. Bij de ZF Ergopower staat dat in de dekking, bij de Deutz- en Caterpillar-motorregelingen niet.
- Onderhoudsintervallen raadplegen: Onder meer bij Volvo CE, Komatsu en de nieuwere Deutz-regelingen; bij de Caterpillar-motoren staan die niet in de dekking.
- Kalibratie uitvoeren: Bij de ZF Ergopower-transmissie biedt Jaltest een kalibratieprocedure aan.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet de machine. Motoren van Deutz, Caterpillar en Perkins worden als losse aandrijving ingebouwd, dus dezelfde aansluiting komt in machines van uiteenlopende bouwers voor. Voor bouwmachines is een gestandaardiseerde OBD2-aansluiting nooit verplicht geworden, zodat de merkeigen stekkers ook op recent materieel terugkomen.
- Mercedes-Benz en MTU: Motoren van Mercedes-Benz en MTU in zwaar materieel en in stationaire opstellingen
- Deutsch 9-polig groen: De genormeerde J1939-aansluiting, die op nieuwer materieel merkonafhankelijk terugkomt
- Deutz-motoren: Deutz-blokken bij tientallen machinebouwers; deze kabel valt ook onder Jaltest AGV en Jaltest MHE
- Caterpillar- en Perkins-motoren: De motorkant van Caterpillar en Perkins, ook wanneer de machine van een ander merk is
- Volvo Construction Equipment: Graafmachines, wielladers, dumpers, graders en walsen van Volvo CE
- Hitachi: Grondverzetmaterieel van Hitachi
- Komatsu: Graafmachines, wielladers, bulldozers en dumpers van Komatsu
- Liebherr: Grondverzetmaterieel en kranen van Liebherr; met een Jaltest Link V9 heeft u hierbij de JDC100 nodig
- ZF Ergopower: Wielladers en knikdumpers met de Ergopower-powershiftbak, los van de machinebouwer
Verpakkingsinhoud
- 1x Jaltest (JDC203A) | Mercedes 14-pins OBD1 - 16-pins OBD2 Verloopkabel | Bedrijfs- en Werkvoertuig
- 1x Jaltest (JDC217.9) | 9-pins J1939 - 26-pins DB26 Verloopkabel | Bedrijfs- en Werkvoertuig
- 1x Jaltest (JDC504A) | Deutz 12-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor
- 1x Jaltest (JDC505A) | CAT/Perkins 9-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor
- 1x Jaltest (JDC509A) | Volvo 16-pins OBD - 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine
- 1x Hitachi-verloopkabel (JDC535.9)
- 1x Jaltest (JDC536A) | Komatsu 12-pins OBD – 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine
- 1x Liebherr-verloopkabel (JDC542.9)
- 1x Jaltest (JDC546A) | ZF Ergopower 6-pins OBD - 16-pins OBD2 Verloopkabel | Werkvoertuig
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | 70002026 |
| Type | Verloopkabelset |
| Uitvoering | Compleet |
| Aantal kabels | 9 stuks |
| Inhoud | JDC203A, JDC217.9, JDC504A, JDC505A, JDC509A, JDC535.9, JDC536A, JDC542.9 en JDC546A |
| Toepassing | Merkeigen diagnoseaansluitingen op Off-Highway machines |
| Interface | Jaltest Link V8.1 en V9; de JDC217.9 werkt alleen op de V9 |
| Segment | Terrein- en Bouwmachine |
| Onderdeel van | Jaltest OHW (Off-Highway machines) |
