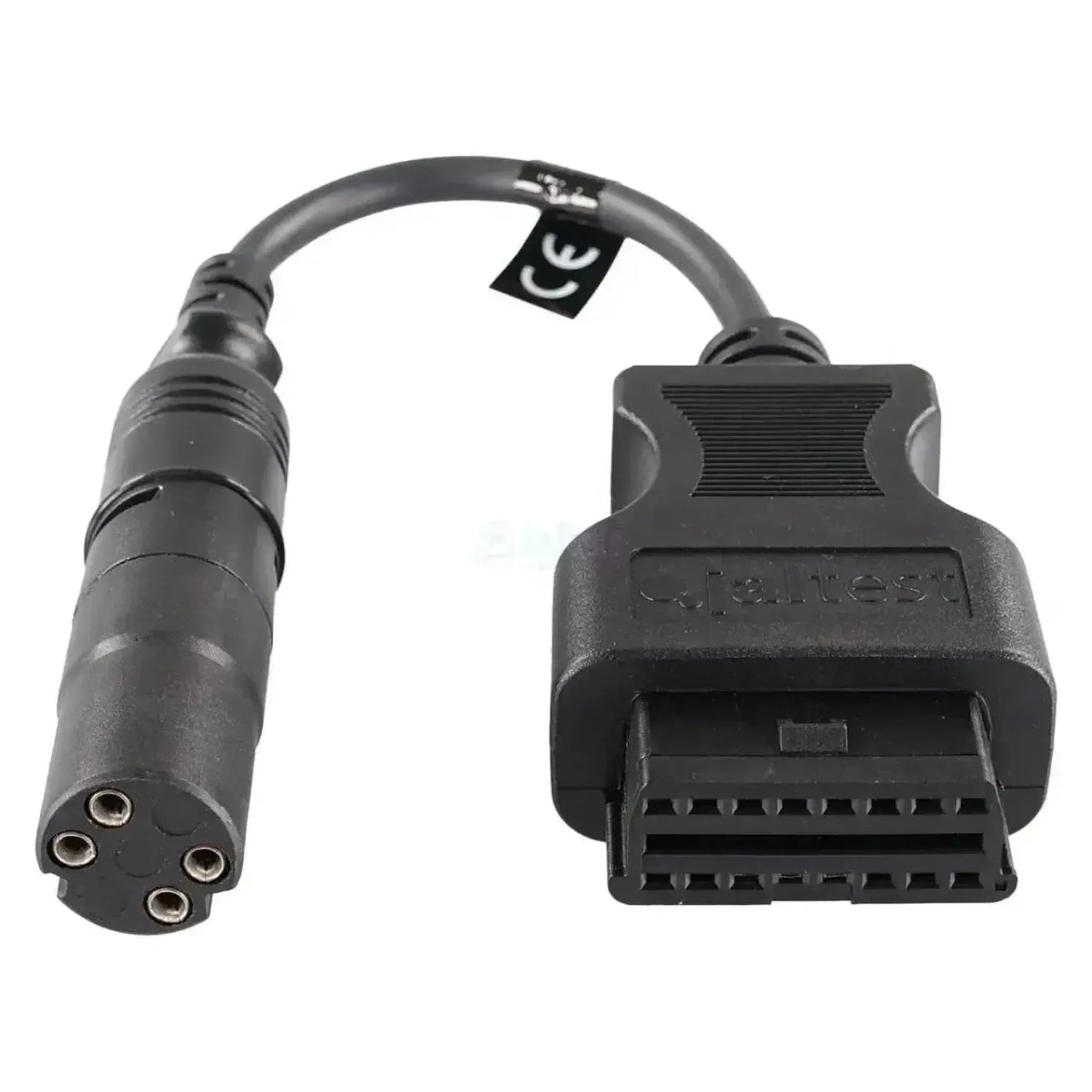

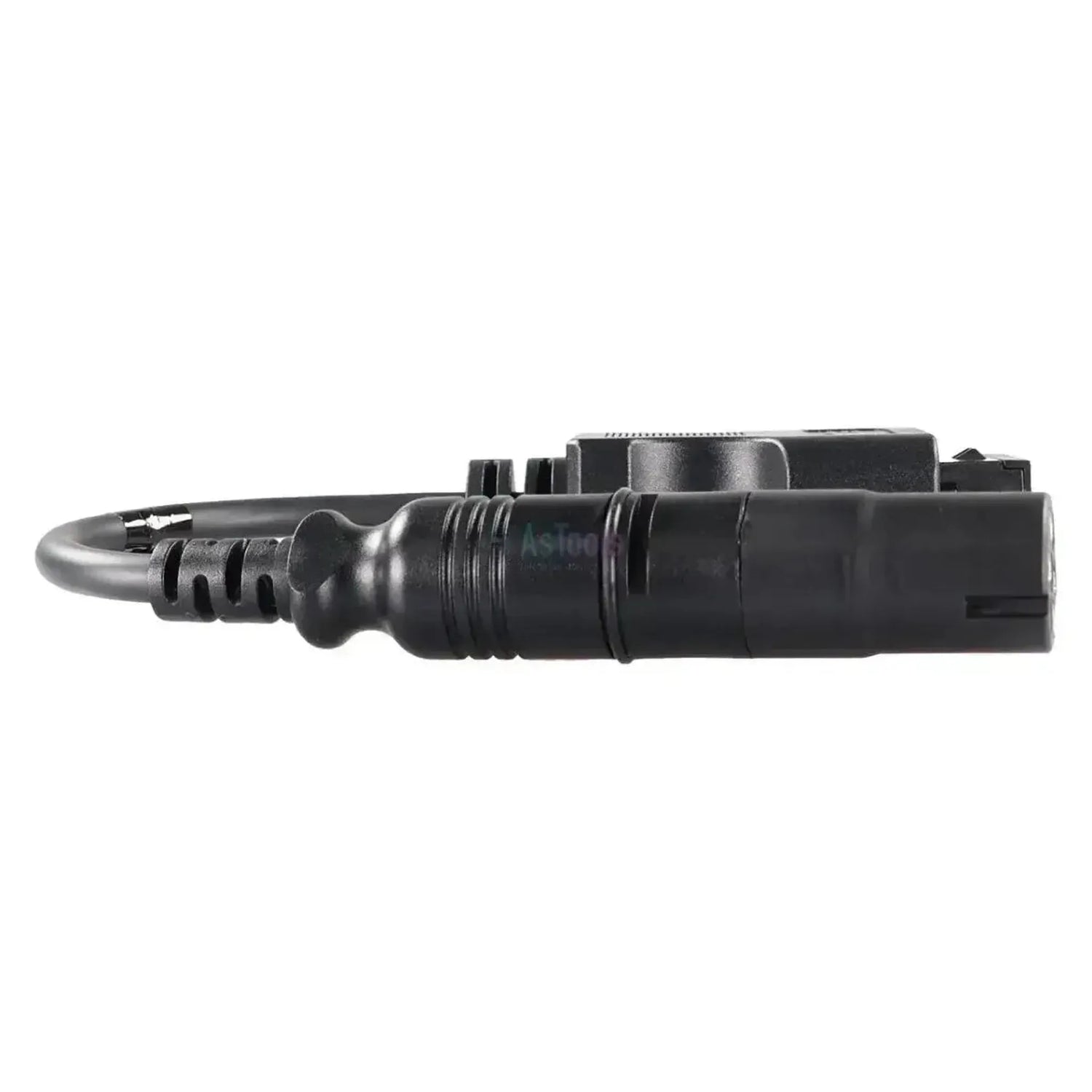

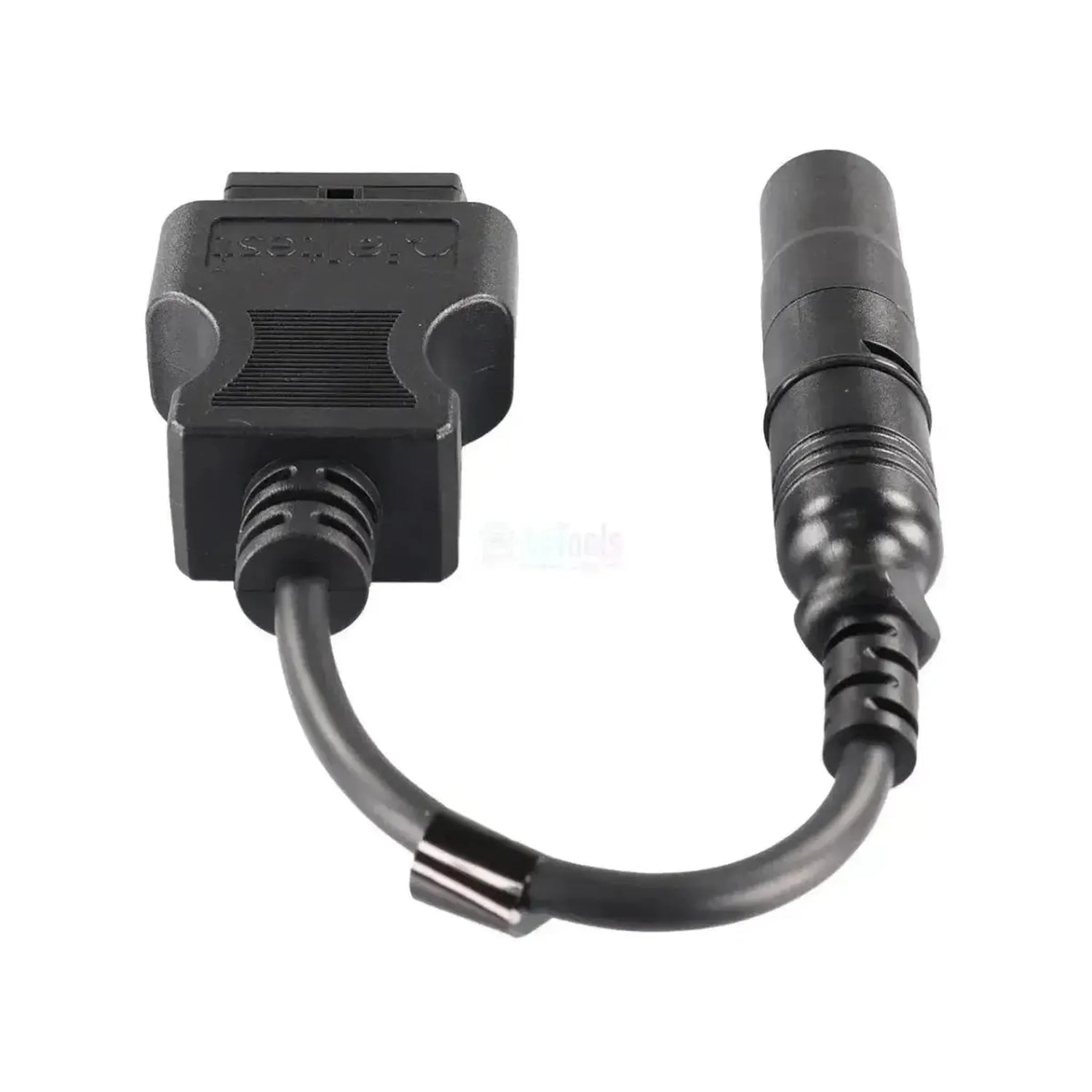

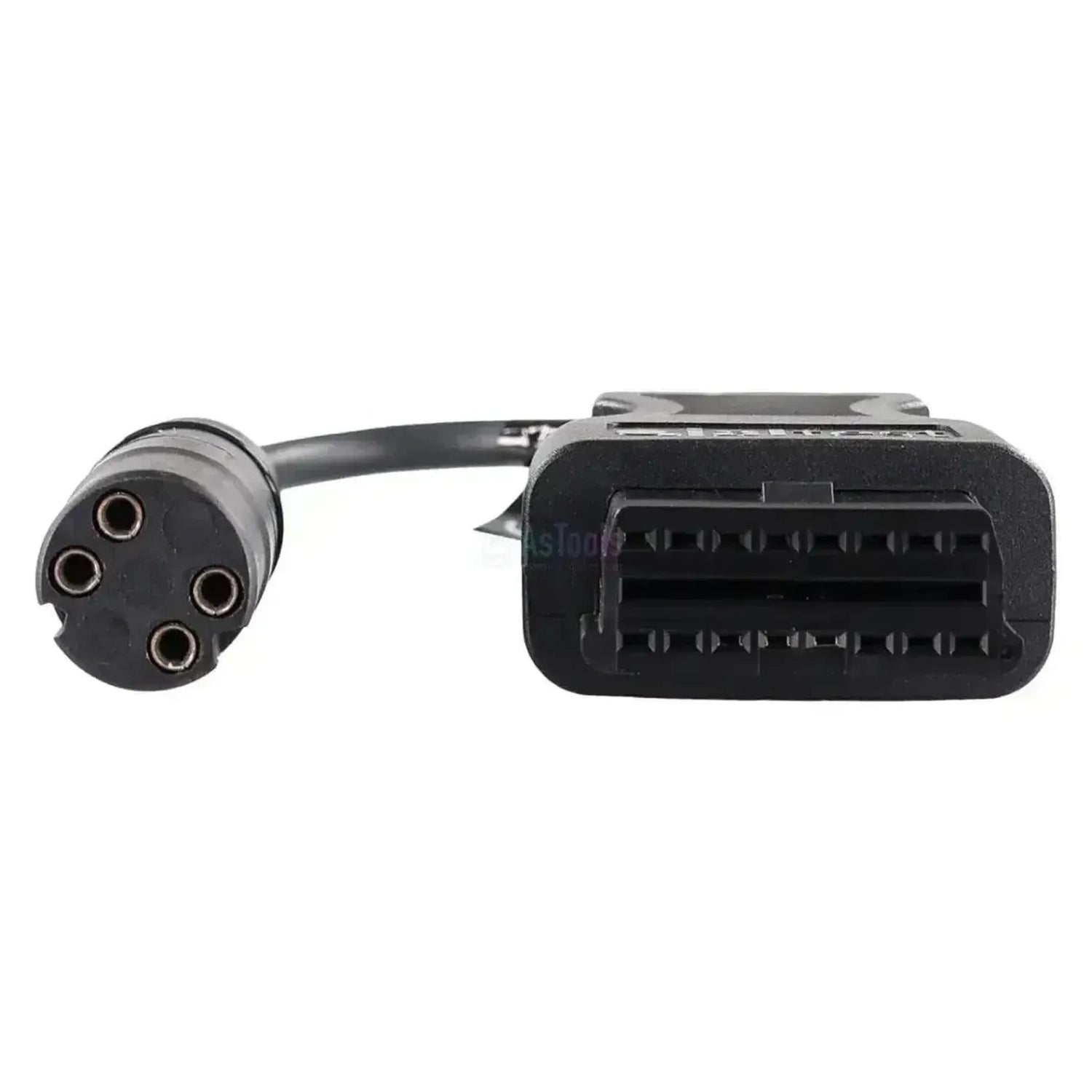

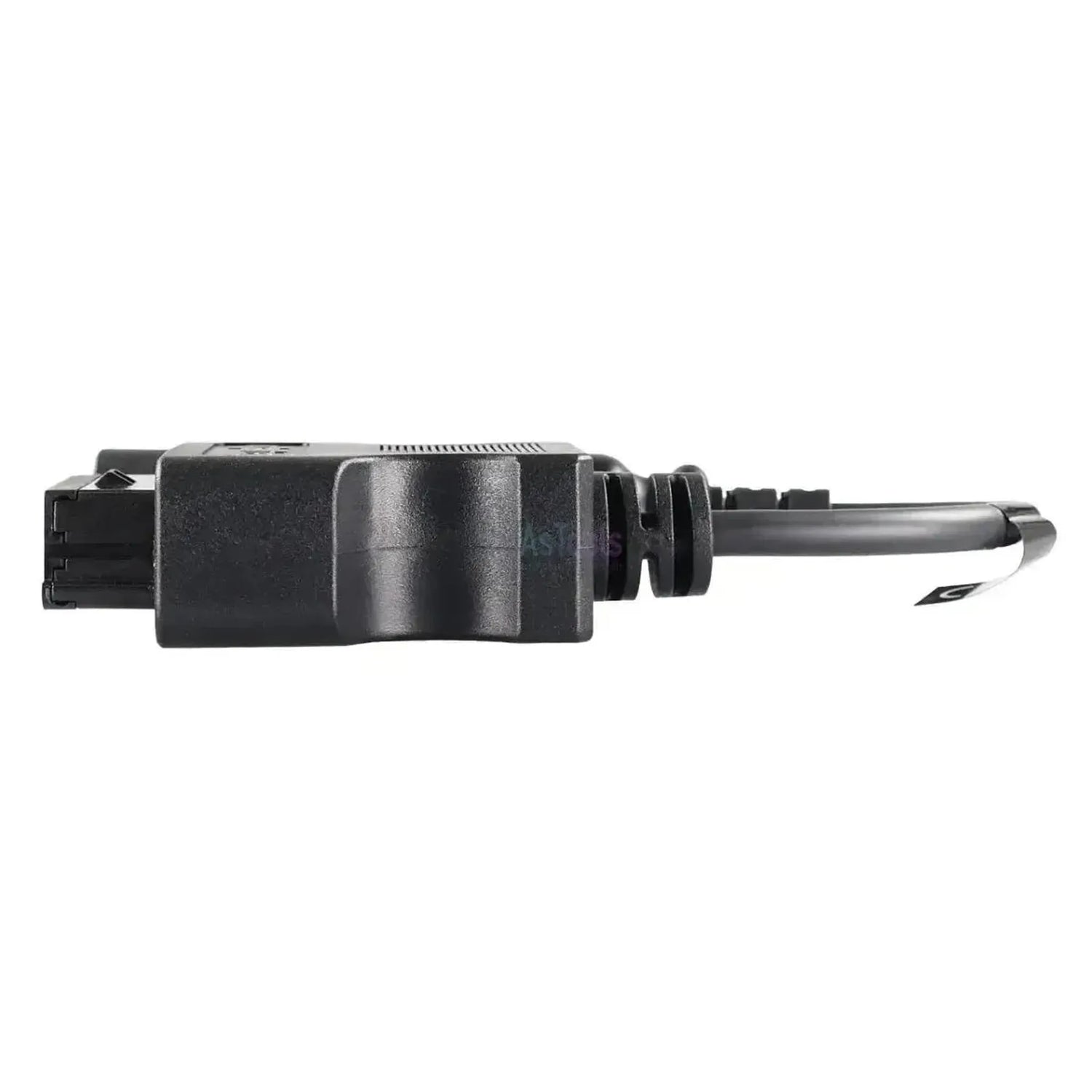

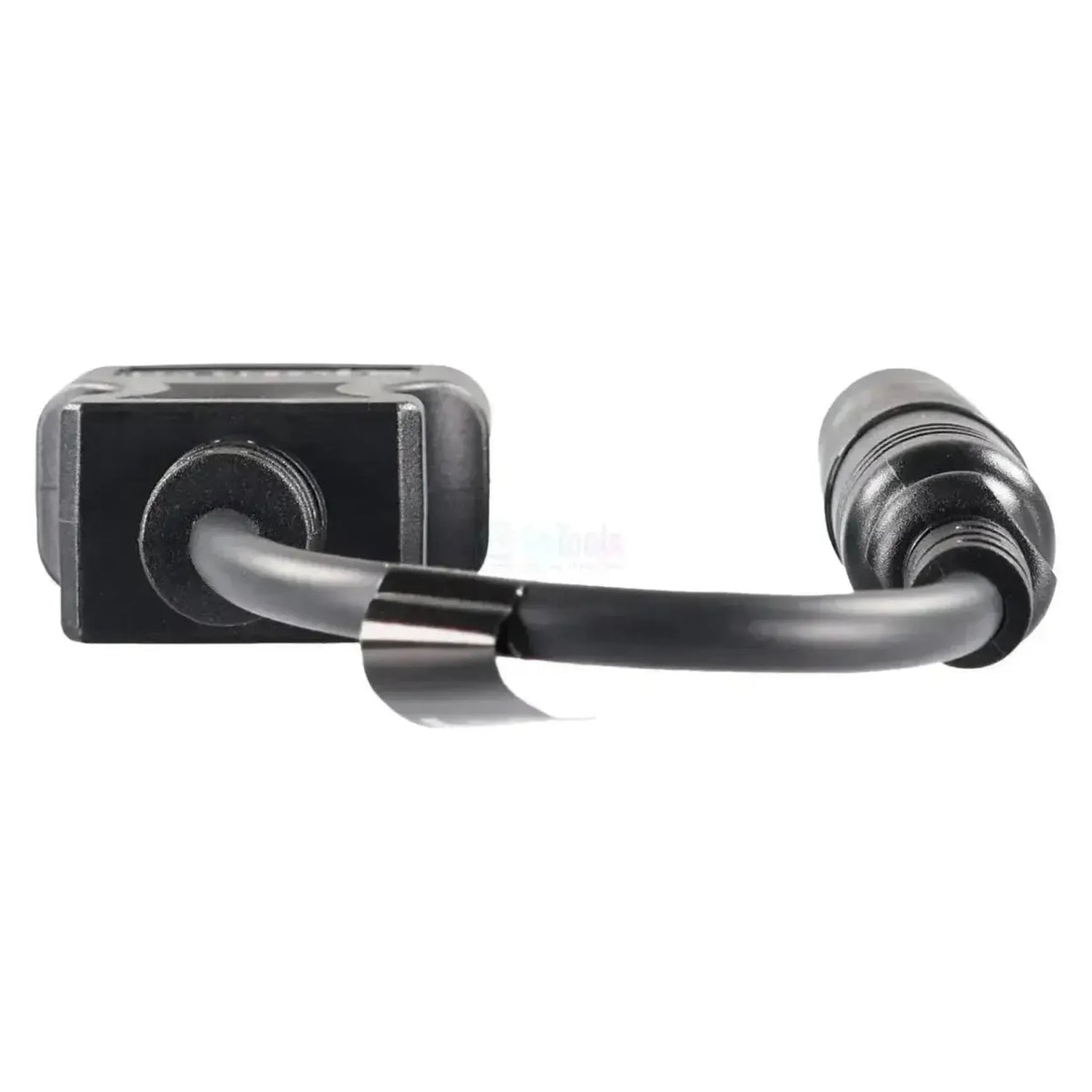

De Jaltest JDC108A koppelt de 4-pins diagnoseaansluiting van de Haldex-regeleenheden EB+/TRS en TPMS aan de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de trailerzijde zit een ronde zwarte stekker met vier bussen in een vierkant; dat het hier om bussen gaat en niet om pennen is het snelste onderscheid met de eveneens 4-polige JDC102A. De OBD2-kop is de gebruikelijke 16-polige bussenkop die op de stekker van uw Jaltest-kabel past. Het snoer is 28 tot 30 cm lang.
Met deze verbinding leest de Jaltest-apparatuur twee systemen op dezelfde stekker uit. Bij EB+/TRS gaat de dekking verder dan uitlezen: Naast foutcodes en meetwaarden stuurt u componenten aan en stelt u parameters in. Bij de bandenspanningscontrole Haldex TPMS blijft het bij het uitlezen van foutcodes. Voor trailers is nooit een gestandaardiseerde diagnoseaansluiting voorgeschreven, waardoor deze stekker in gebruik blijft zolang het systeem op de weg is. De kabel werkt met Jaltest Link V8.1 én V9 en valt onder de module Jaltest CV.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software twee Haldex-eenheden op de trailer: De remregeling en de bandenspanningscontrole. Wat u per eenheid kunt doen verschilt sterk, want alleen bij EB+/TRS gaat de dekking verder dan uitlezen. De eenheden hieronder komen uit de Haldex-dekking van Jaltest, met per systeem de functies die daar beschikbaar zijn.
Regeleenheden die u kunt benaderen
- EB+/TRS, remregeling trailer: De elektronische remregeling waarvoor deze kabel in de eerste plaats is gemaakt, met foutcodes, meetwaarden, aansturing en parameters.
- Haldex TPMS, bandenspanningscontrole: Het bandenspanningscontrolesysteem op dezelfde aansluiting, met alleen foutcodes.
Wat u kunt doen
- Foutcodes lezen en wissen: Het foutgeheugen van de remregeling uitlezen en na reparatie leegmaken.
- Meetwaarden bekijken: De actuele waarden van de aangesloten sensoren, met een melding wanneer een waarde buiten het bereik valt.
- Componenten aansturen: Onderdelen van de EB+/TRS-regeling rechtstreeks activeren om hun werking te controleren.
- Parameters instellen: De configuratie van de EB+/TRS-regeling uitlezen en aanpassen.
- Bandenspanningscontrole uitlezen: Bij Haldex TPMS de foutcodes van het systeem opvragen.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Deze kabel past op elke oplegger of aanhanger waar de Haldex EB+/TRS-eenheid of de bandenspanningscontrole uitkomt op een ronde 4-polige aansluiting met bussen. Voor trailers is nooit een gestandaardiseerde diagnoseaansluiting voorgeschreven, waardoor deze opzet ook op recentere opleggers in gebruik blijft. Dezelfde ronde vorm met pennen hoort bij JDC102A.
Haldex (afbakening):
- EB+/TRS: De elektronische remregeling, met de ruimste functieomvang van de twee.
- TPMS: De bandenspanningscontrole op dezelfde stekker, beperkt tot foutcodes.
- Chassismerk: Niet bepalend; de kabel volgt de Haldex-eenheid op het chassis.
Verpakkingsinhoud
- 1x Jaltest (JDC108A) | Haldex (EB+/TRS, TPMS) 4-pins OBD - 16-pins OBD2 Verloopkabel | Trailer
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | JDC108A |
| Type | Verloopkabel |
| Toepassing | Haldex EB+/TRS remregeling en Haldex bandenspanningscontrole (TPMS) |
| Lengte | 28 tot 30 cm |
| Interface | Jaltest Link V8.1 en V9 |
| Aansluiting voertuigzijde | 4-pins OBD (ronde zwarte stekker met vier bussen in een vierkant) |
| Aansluiting interfacezijde | 16-pins OBD2 |
| Regeleenheden | Haldex EB+/TRS (remregeling) en Haldex TPMS (bandenspanningscontrole) |
| Segment | Trailer |
| Jaltest-module | Jaltest CV (bedrijfsvoertuigen) |
| Onderdeel van kabelset | Trailer-kabelset (70002024) |
