Yamaha 3+4+6-pins - 16-pins OBD2 Verloopkabel | Motorfiets

Name: Yamaha 3+4+6-pins - 16-pins OBD2 Verloopkabel | Motorfiets
Brand: AsTools
SKU: A0284-B / 3.12
Price: 14.95 EUR
Availability: InStock

€14,95 incl.

€12,36 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

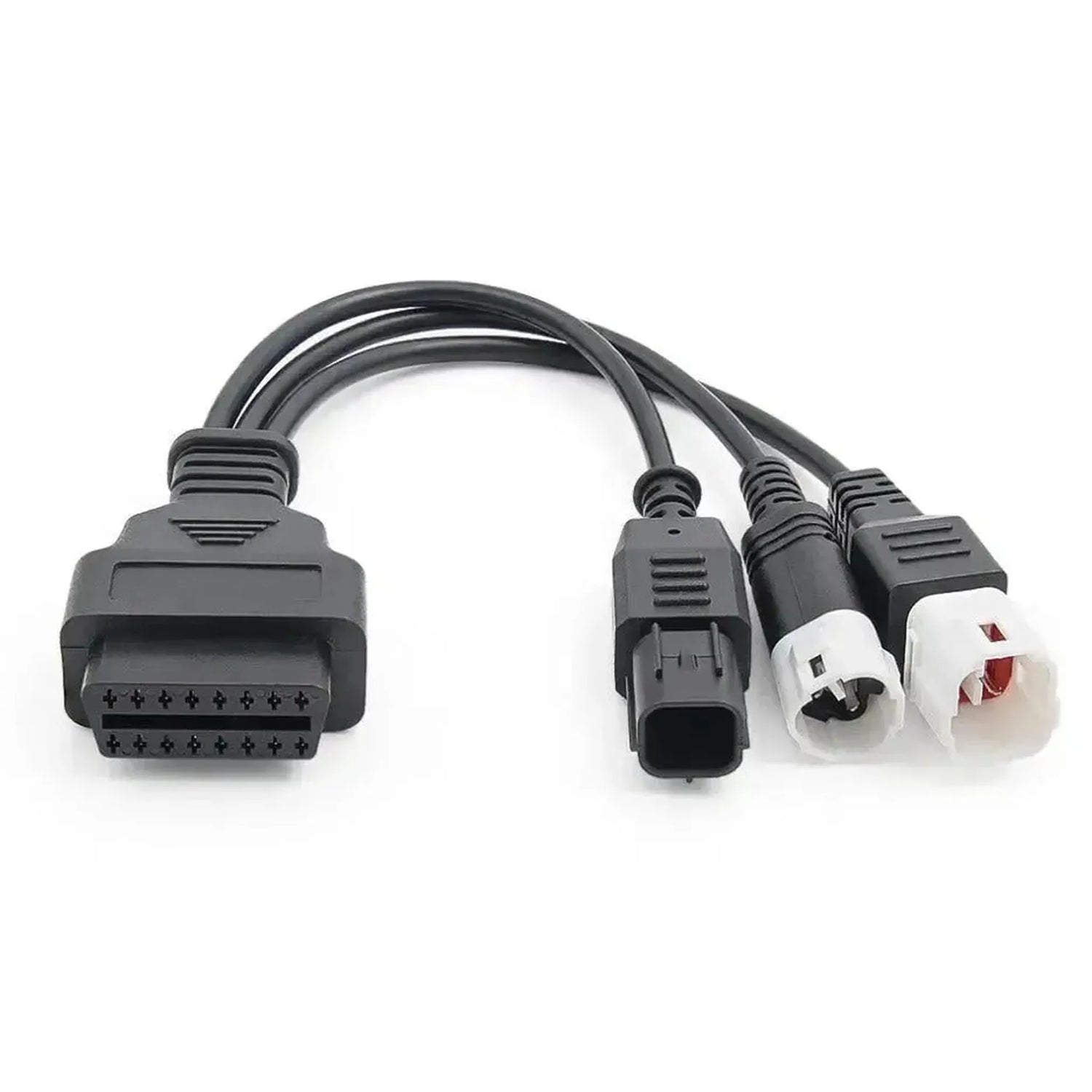

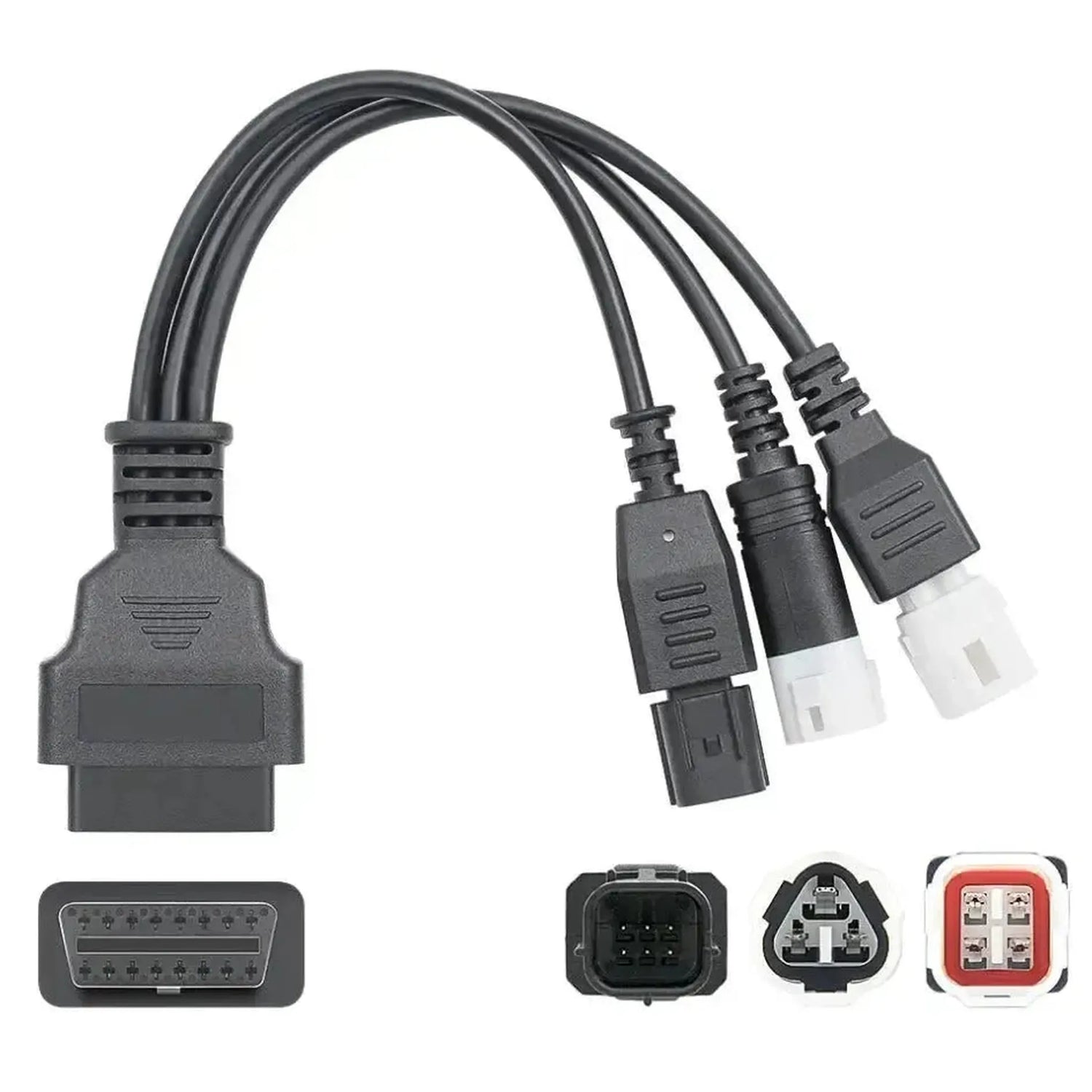

De Yamaha 3+4+6-pins naar 16-pins OBD2 verloopkabel is ontworpen om een breed scala aan Yamaha motorfietsen te koppelen aan universele diagnoseapparatuur. Deze verloopkabel beschikt aan de voertuigzijde over drie afzonderlijke connectoren (3-pins, 4-pins en 6-pins), waarmee deze rechtstreeks kan worden aangesloten op de specifieke diagnosepoort van diverse modellen en generaties motorfietsen.

Technisch fungeert deze adapter als een brug tussen de interne communicatienetwerken van het voertuig, zoals K-Line of CAN-bus, en de gestandaardiseerde ISO-protocollen van een OBD2-scanner. De interne bedrading zorgt voor een correcte conversie van de pinbezetting, waardoor een stabiele signaaloverdracht naar de ECU mogelijk wordt gemaakt voor diagnose en data-analyse.

PLUSPUNTEN

✔ Combineert drie connectortypes voor maximale compatibiliteit met zowel oudere als nieuwe modellen.

✔ Geschikt voor voertuigen met Euro 3, Euro 4 en Euro 5 emissienormen.

✔ Ondersteunt communicatie via zowel K-Line als CAN-bus protocollen.

AANDACHTSPUNTEN

✕ Dit is een passieve verloopkabel en geen diagnosetoestel; een aparte OBD2-scanner is vereist.

✕ De beschikbaarheid van specifieke sensorwaarden is afhankelijk van de gebruikte software en de ECU van de motorfiets.

Toepassingen en functionaliteiten

Deze verloopkabel maakt het mogelijk om een standaard OBD2-interface te creëren op Yamaha motorfietsen. De daadwerkelijke functionaliteit wordt bepaald door het aangesloten diagnoseapparaat.

Foutcodes uitlezen: Het opvragen van actieve en opgeslagen storingscodes (DTC's) uit het motormanagementsysteem.
Foutcodes wissen: Het resetten van het waarschuwingslampje op het dashboard na reparatie.
Live data weergave: Het real-time monitoren van sensorwaarden zoals toerental, motortemperatuur en gasklepstand.
ECU Identificatie: Het uitlezen van softwareversies en hardwarenummers van de regeleenheid.

Compatibele voertuigen en toepassingen

Deze kabel is geschikt voor Yamaha motorfietsen, scooters en ATV's die zijn uitgerust met een 3-pins, 4-pins of 6-pins diagnoseaansluiting. De connectoren dekken verschillende generaties en emissiestandaarden.

Yamaha:

3-pins connector: Oudere modellen (vaak pre-2016) zoals de YZF-R1, YZF-R6, FJR1300 en diverse scooters (K-Line communicatie).
4-pins connector: Modellen met Euro 4 specificaties (ca. 2016-2020), waaronder de MT-07, MT-09, Tracer 700/900, XSR700/900 en YZF-R1 (vanaf 2016).
6-pins connector: Nieuwere modellen met Euro 5 specificaties (vanaf ca. 2020), zoals de nieuwste generaties MT-serie, Tracer, TMAX en R-serie (ISO 19689 standaard).

💡

Goed om te weten: De diagnosepoort bevindt zich meestal onder het zadel, achter een zijpaneel of in de buurt van de accu. Controleer vooraf visueel welke stekker uw voertuig heeft.

Verpakkingsinhoud

1x Yamaha 3+4+6-pins - 16-pins OBD2 Verloopkabel | Motorfiets
