Allosun EM415Pro | Kortsluitings- en Kabelbreuk Detector

Toepassing en functionaliteit

De Allosun EM415Pro is ontworpen voor specifieke diagnostische handelingen aan de kabelboom van een voertuig.

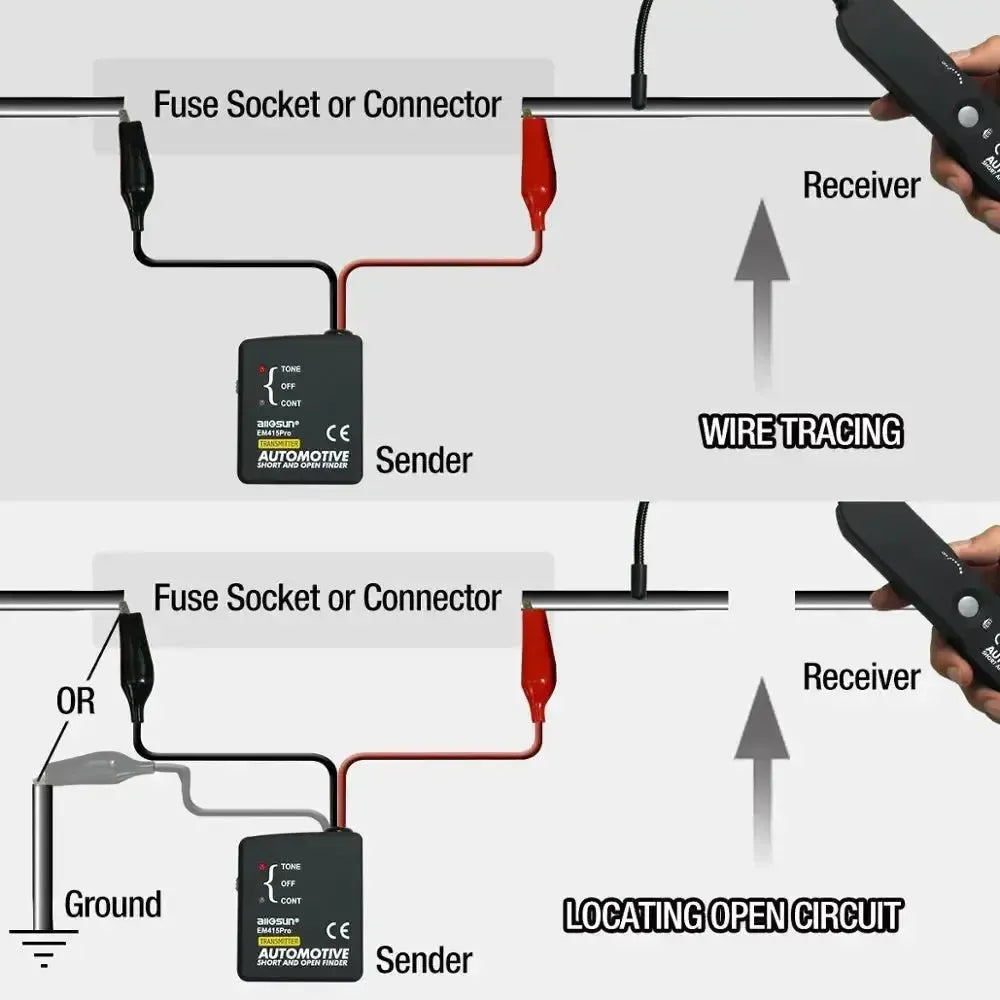

• Traceren van bedrading: Het draadloos volgen van specifieke koperdraden binnen een gebundelde kabelboom vanaf de stroombron of zekeringkast tot aan het aangesloten component.
• Kabelbreuk lokaliseren: Het identificeren van de fysieke locatie van een onderbroken stroomkring. Dit gebeurt door het audiosignaal te volgen tot het punt waar de overdracht abrupt stopt.
• Kortsluiting opsporen: Het lokaliseren van ongewenste verbindingen met de voertuigmassa door spanningsverlies te detecteren langs het verloop van een stroomvoerende draad.
• Continuïteit testen: Het uitvoeren van een basiscontrole op de geslotenheid van een circuit via de CONT-modus. Een LED-indicator bevestigt de integriteit van de draad voor verdere metingen.

Speciale functies en mogelijkheden

De set bevat hardware-eigenschappen die het inspecteren van lastig bereikbare voertuigcomponenten ondersteunen.

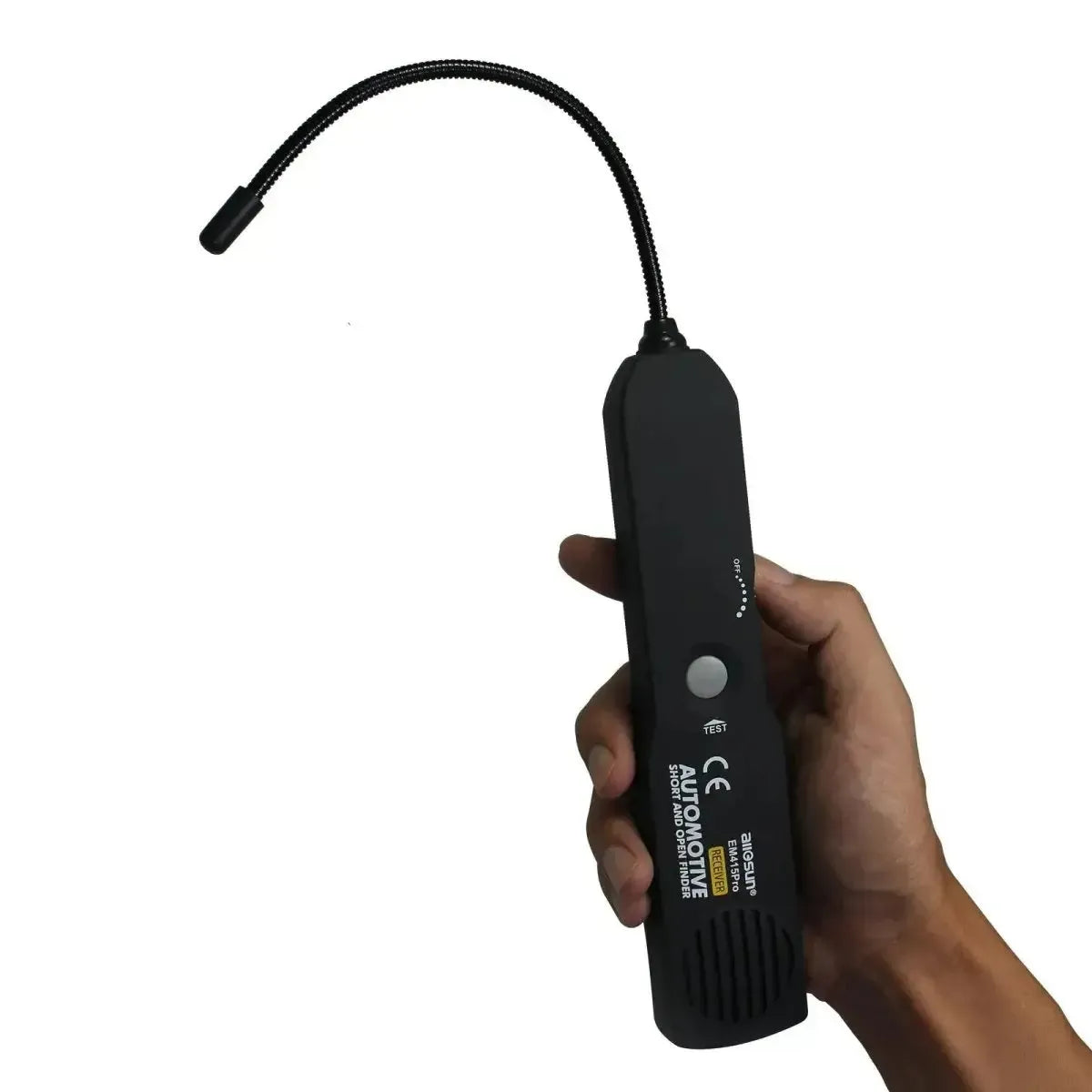

• Flexibele zwanenhals-sonde: Een buigbare antenne-extensie op de ontvanger die zich aanpast aan de fysieke ruimte. Dit maakt metingen mogelijk achter dashboards, panelen en in overvolle motorruimtes.
• Variabele volumeregeling: Een draaiknop waarmee de technicus de intensiteit van het akoestische signaal aanpast. Dit isoleert het audiosignaal van de doelbedrading en filtert overspraak van parallel lopende kabels.

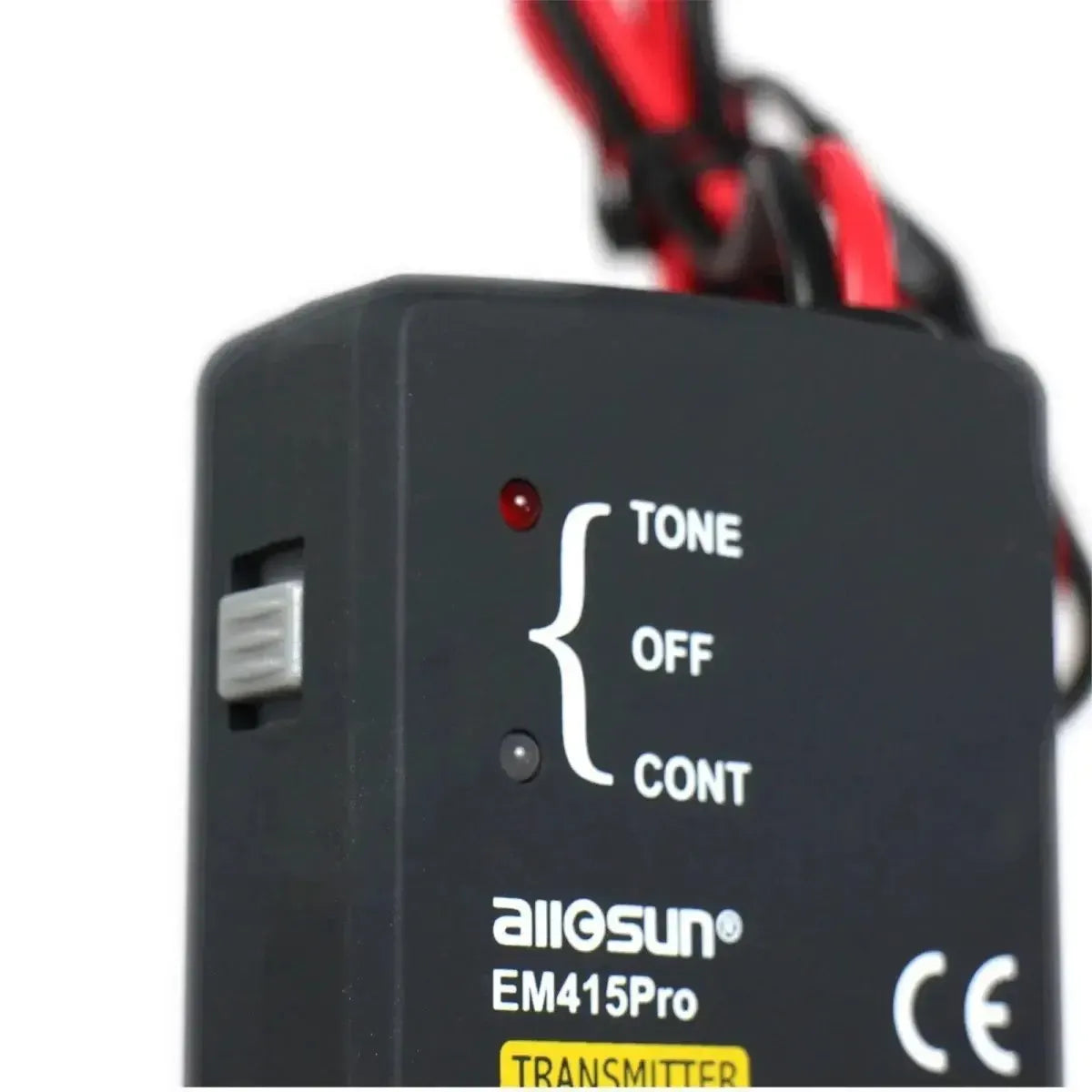

• Geïntegreerde testschakelaar: Een schakelaar op de zender waarmee eenvoudig kan worden gewisseld tussen het uitzenden van het audiosignaal in de TONE-stand en de fysieke continuïteitsmeting in de CONT-stand.

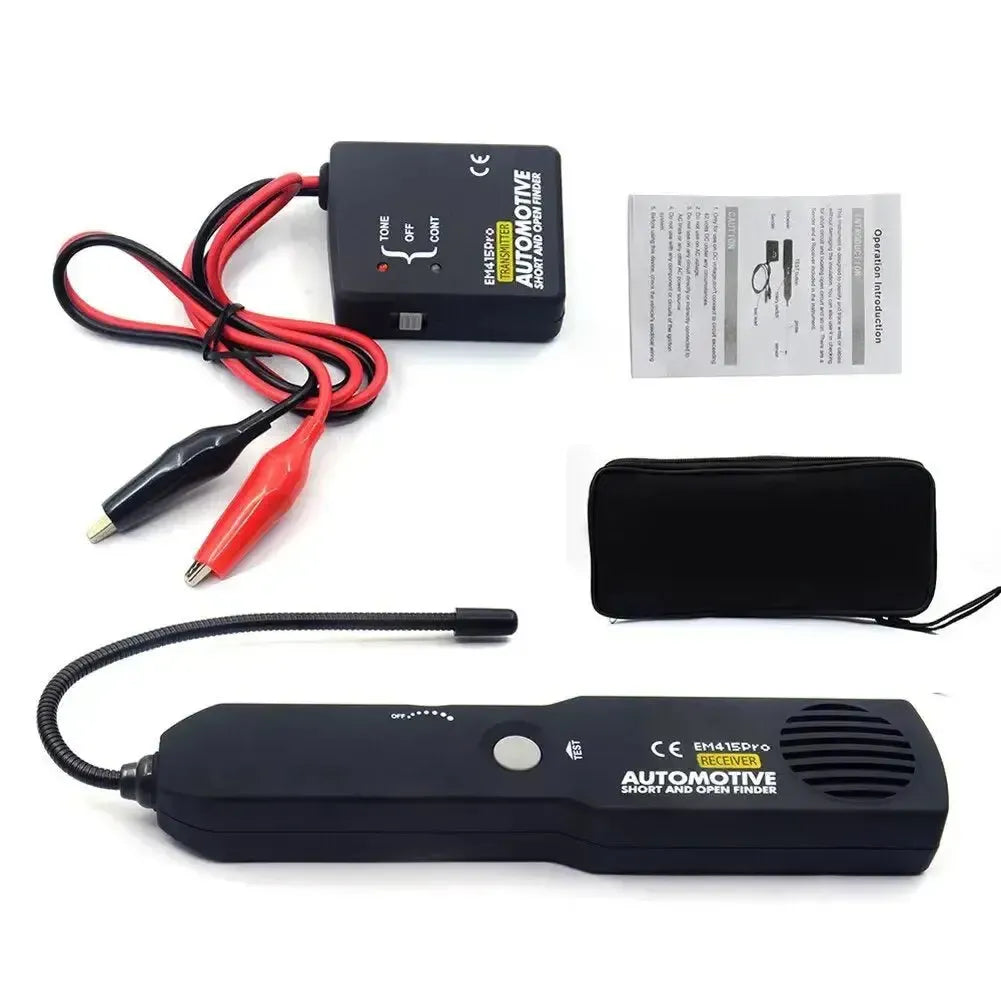

Verpakkingsinhoud

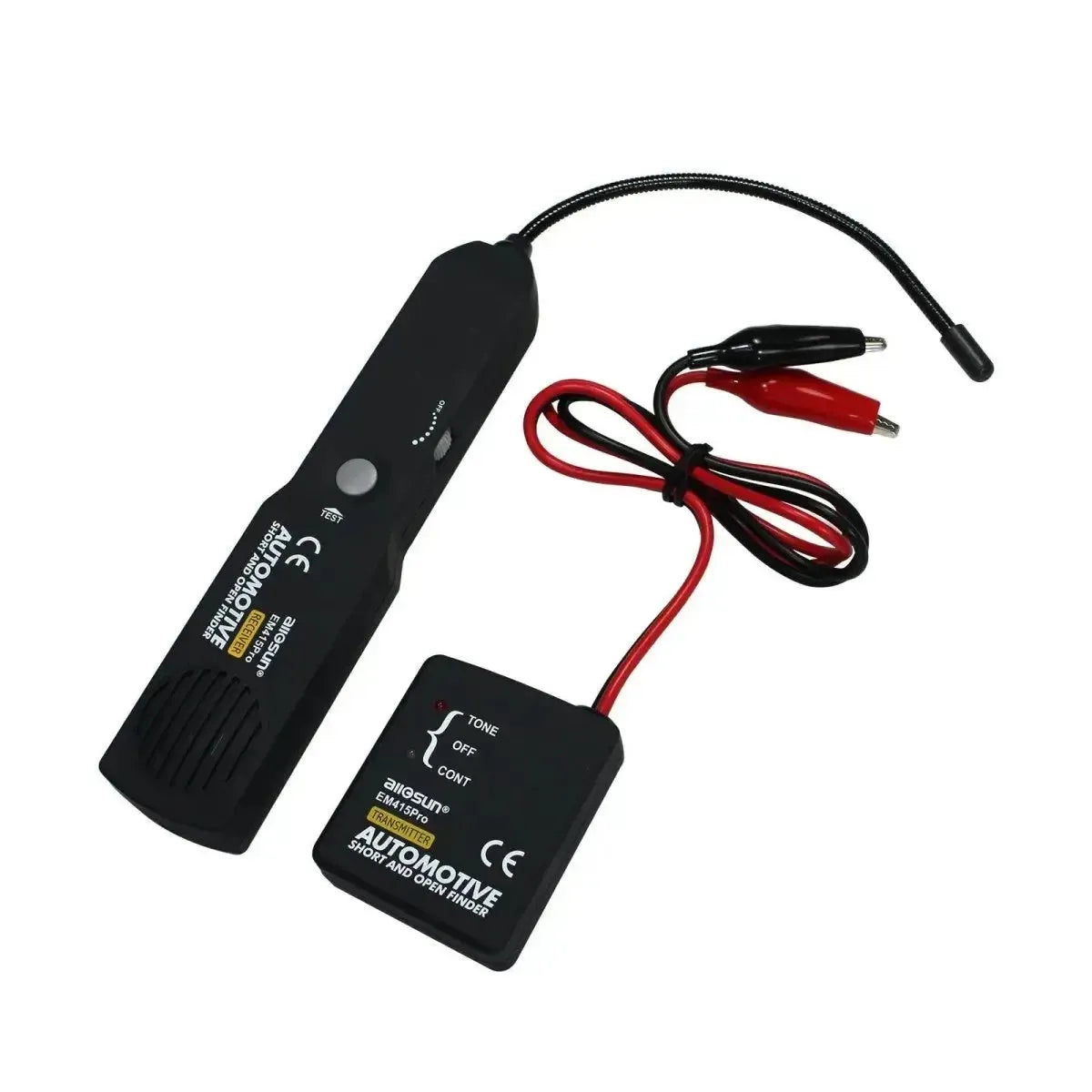

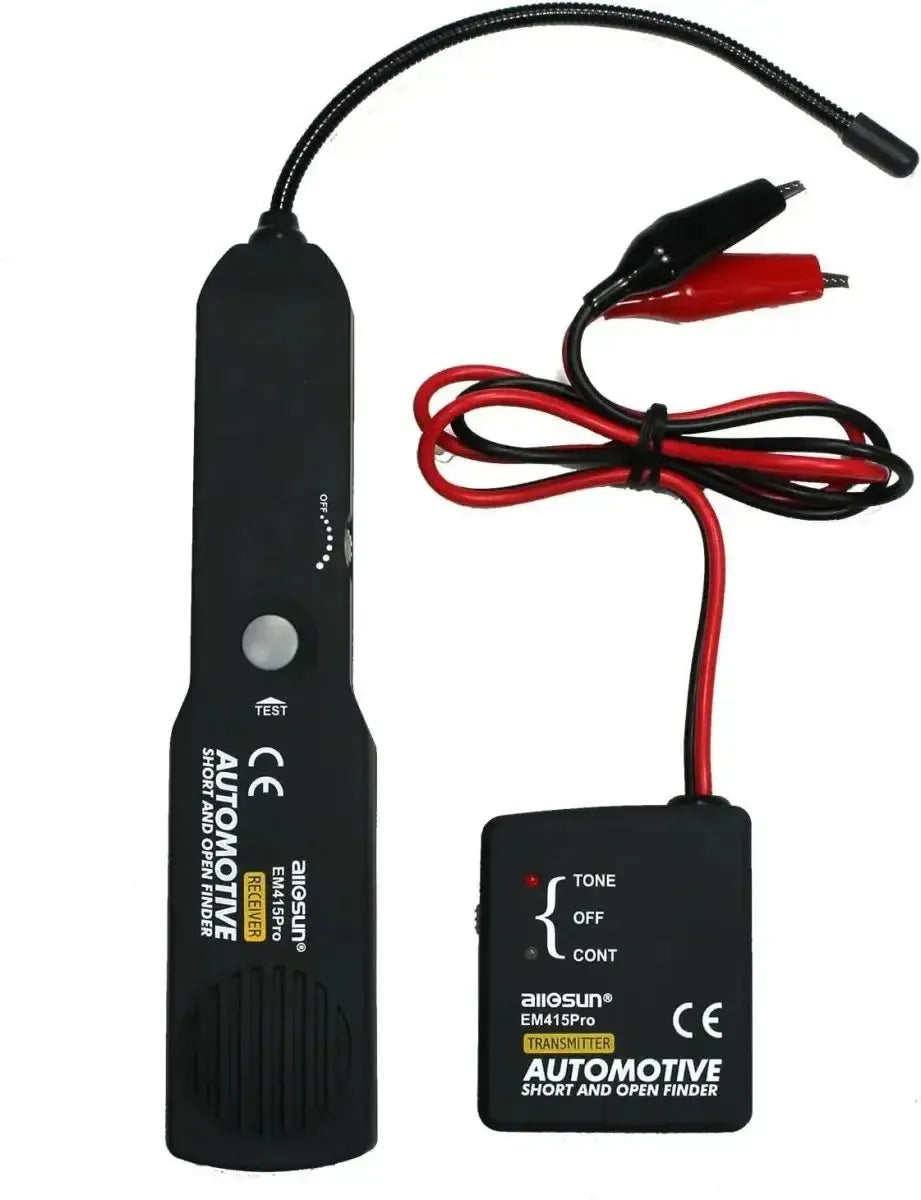

• 1x Allosun EM415Pro kortsluitings- en kabelbreuk detector, zender

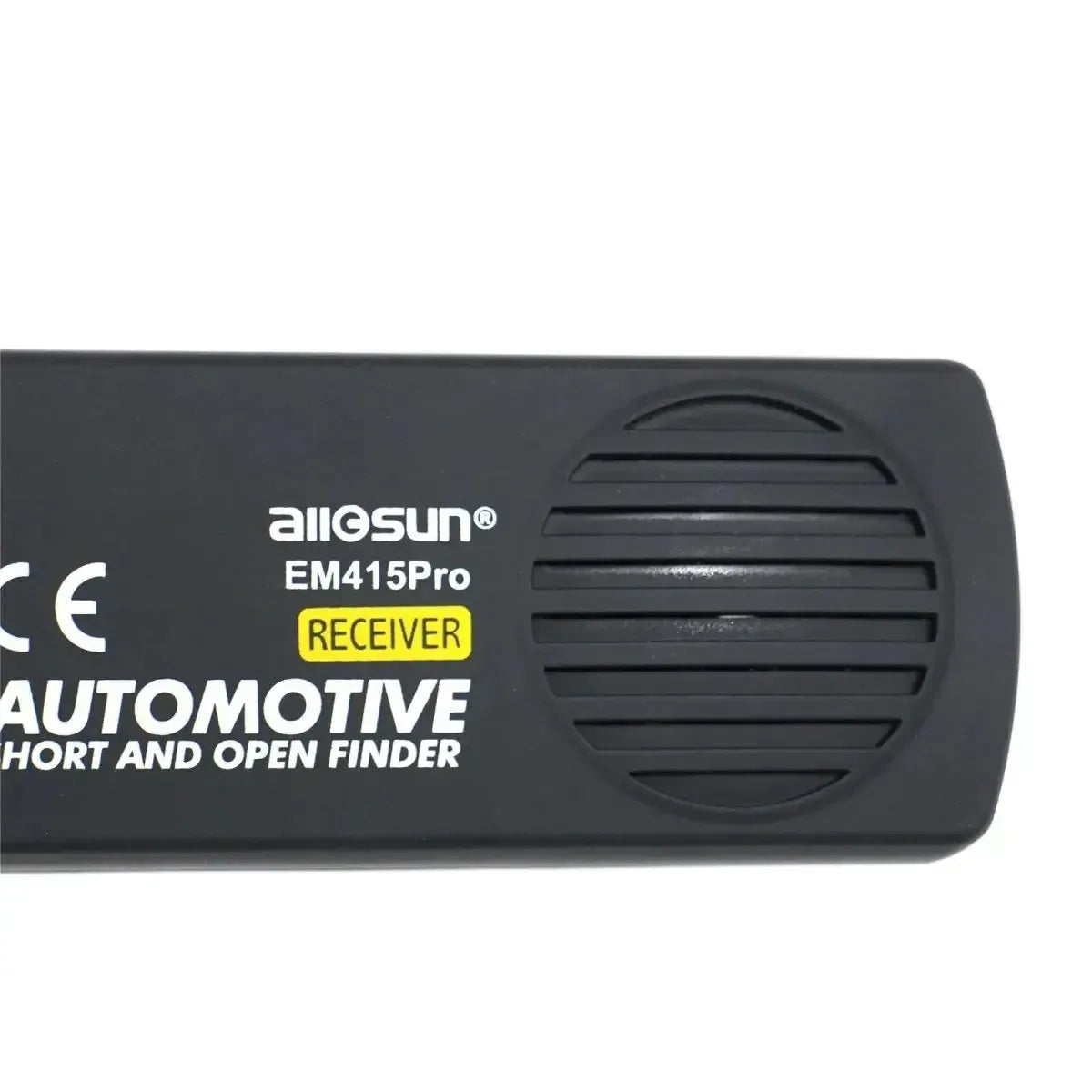

• 1x Ontvanger met flexibele sonde

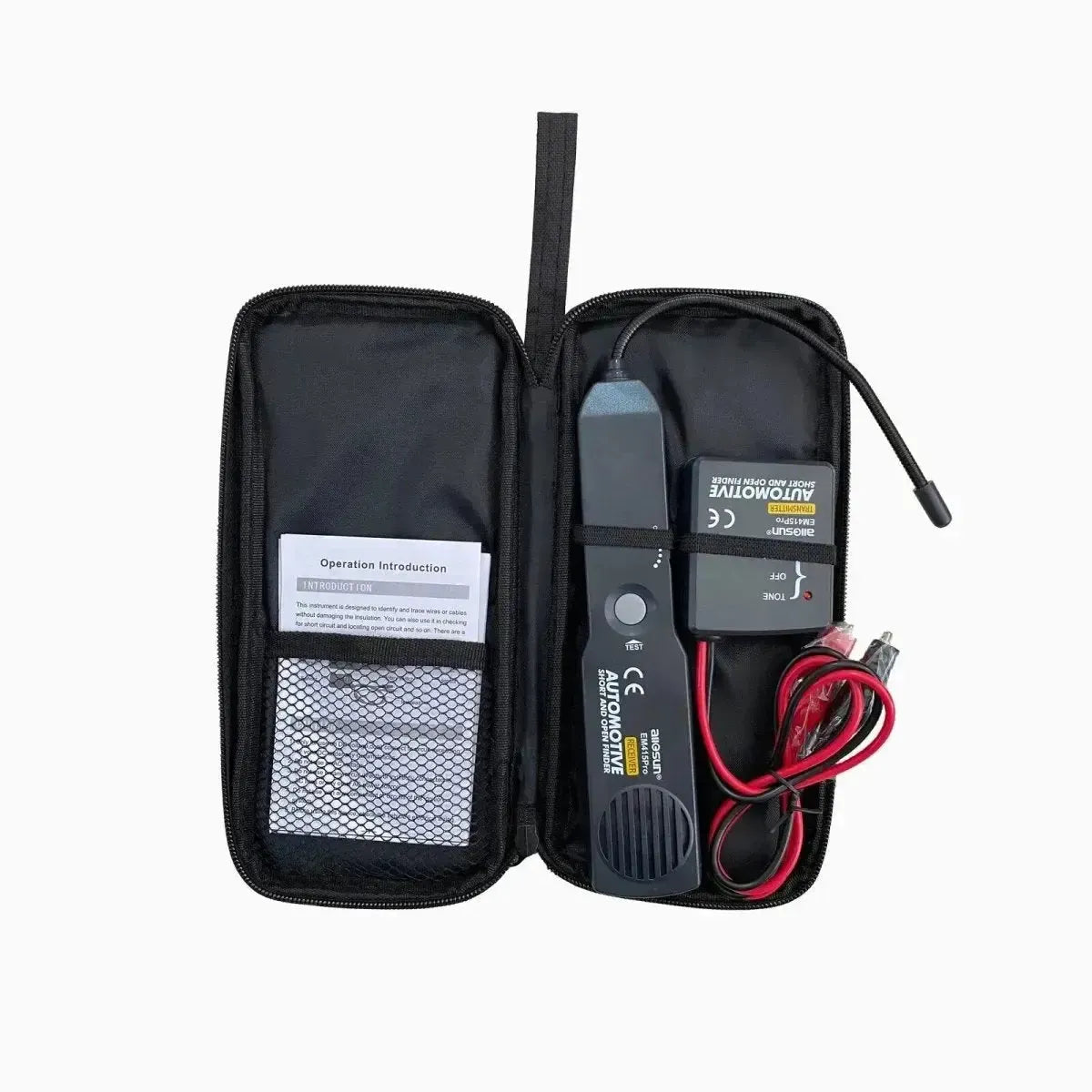

• 1x Zachte opberg- en transportetui
• 1x Gebruikershandleiding

Technische specificaties
