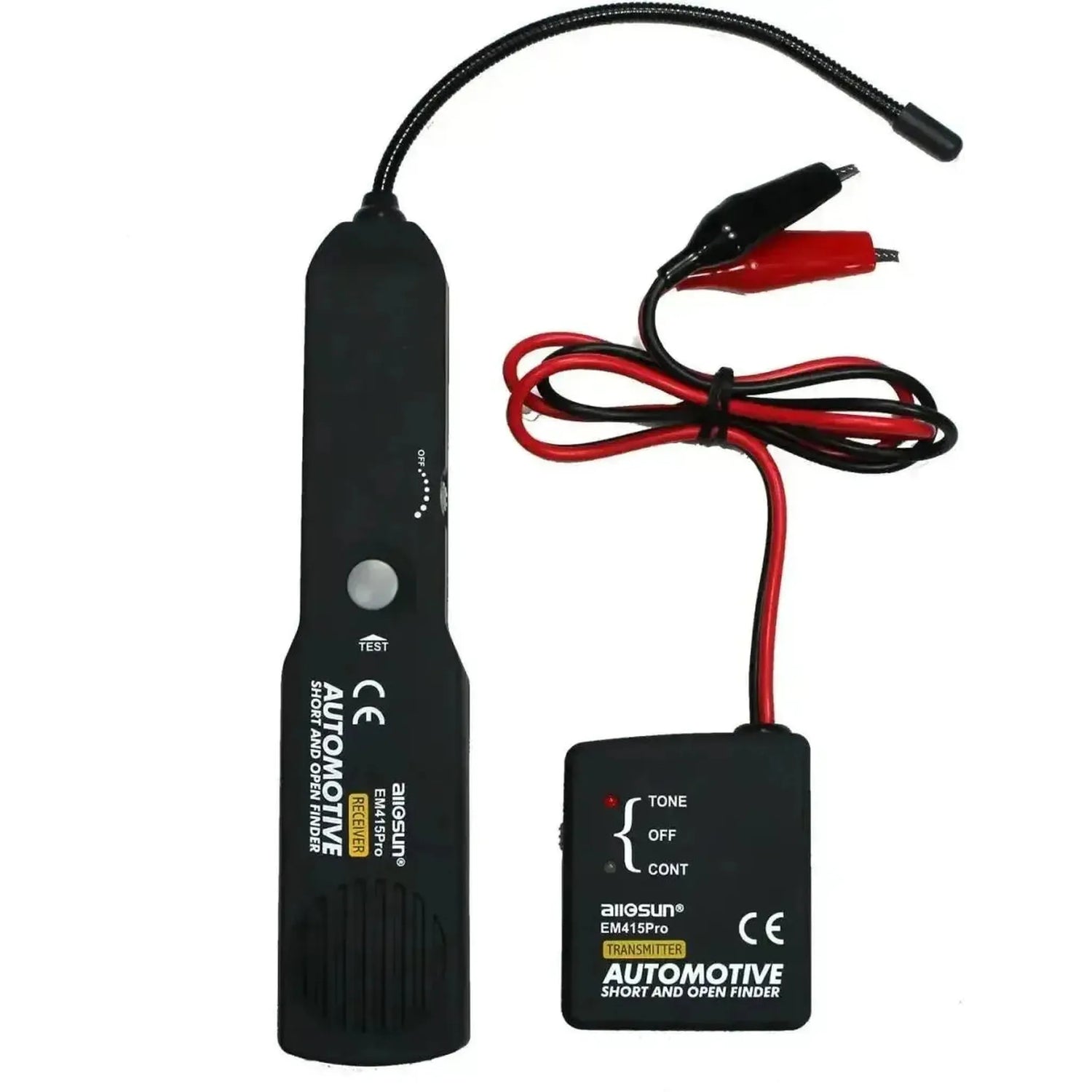

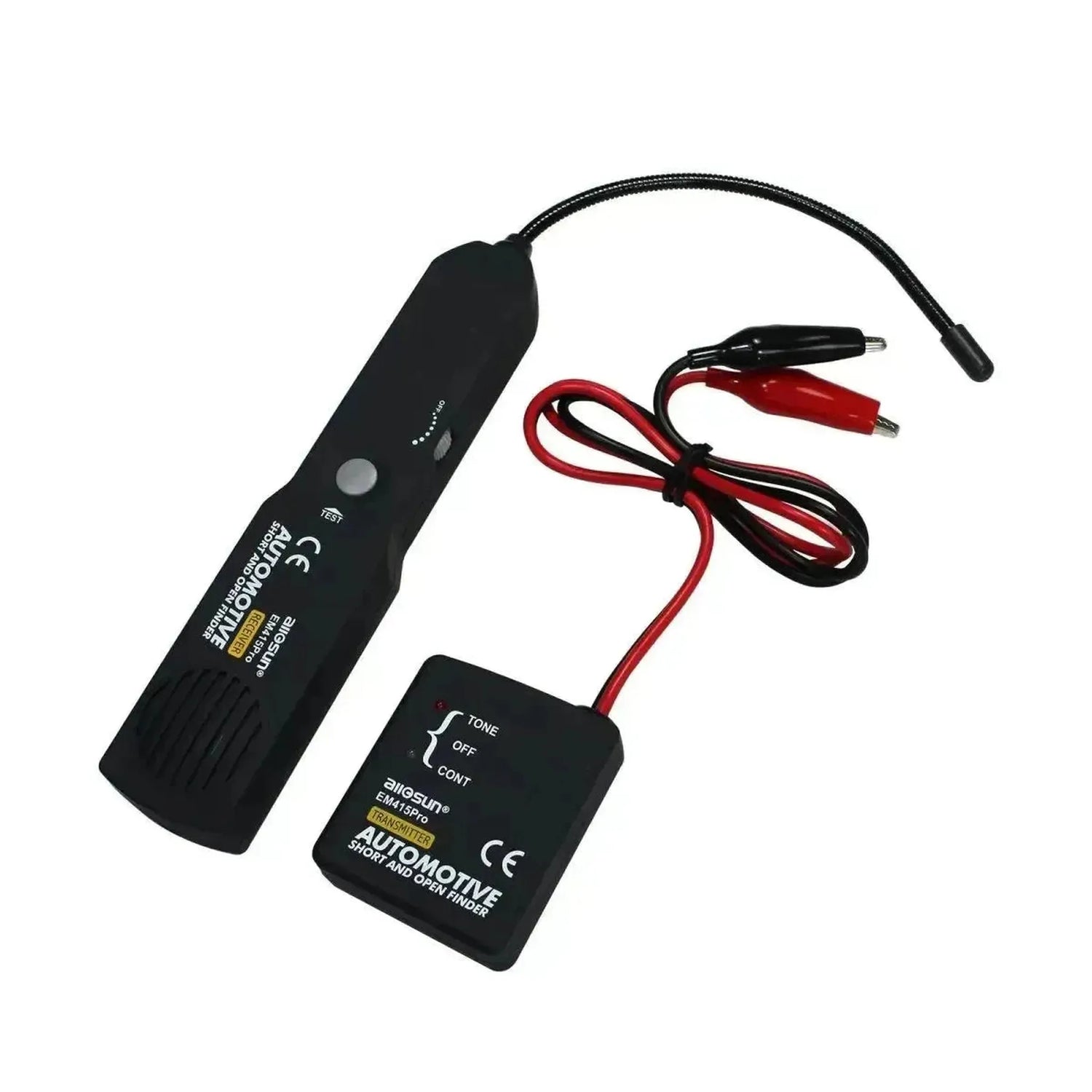

De Allosun EM415Pro is een kortsluitings- en kabelbreuk detector ontworpen voor het lokaliseren van elektrische storingen in voertuigsystemen. Dit diagnostische instrument functioneert binnen 6V tot 42V gelijkstroom (DC) circuits, wat het toepasbaar maakt voor personenauto's, bedrijfswagens en zwaar materieel. Het systeem bestaat uit een afzonderlijke zender en ontvanger. De ontvanger is uitgerust met een flexibele meetsonde, waarmee technici draden kunnen traceren en stroomkringen kunnen controleren zonder de draadisolatie te beschadigen of componenten onnodig te demonteren.

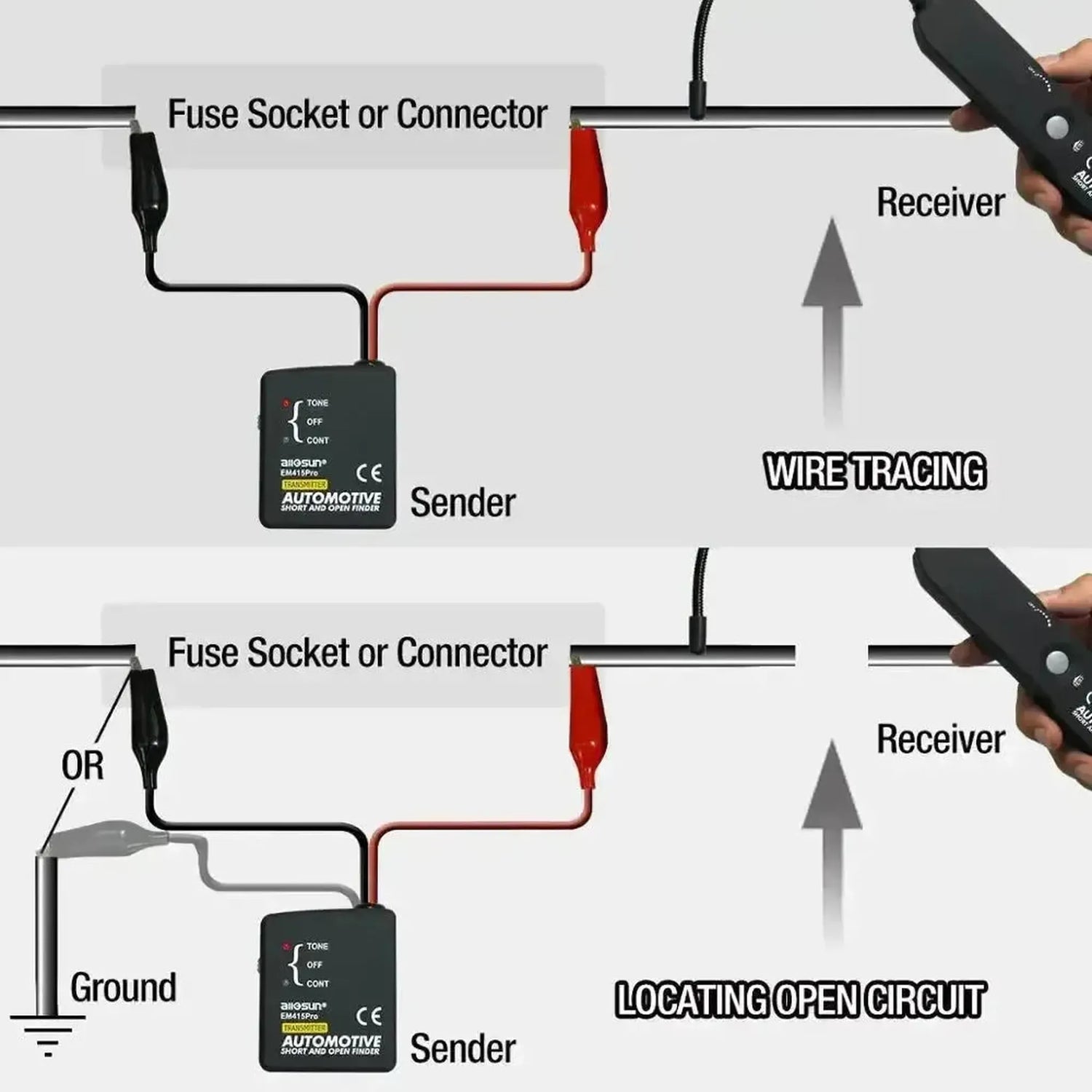

Bij het opsporen van een storing sluit de technicus de zender in serie aan op de verdachte stroomkring. De zender genereert vervolgens een hoogfrequent signaal dat door de bekabeling loopt. De gebruiker beweegt de flexibele antenne van de ontvanger langs de kabelboom om het audiosignaal te volgen. Zodra de sonde de locatie van een kabelbreuk passeert, stopt het geluidsignaal, wat het exacte breukpunt markeert. Voor het opsporen van een kortsluiting naar massa wordt spanningsverlies gedetecteerd aan de hand van het signaalverloop. De zender is tevens voorzien van een continuïteitsmodus (CONT) met visuele LED-feedback, waarmee de basale geslotenheid van een circuit vooraf verifieerbaar is.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
De Allosun EM415Pro is ontworpen voor specifieke diagnostische handelingen aan de kabelboom van een voertuig.
- Traceren van bedrading: Het draadloos volgen van specifieke koperdraden binnen een gebundelde kabelboom vanaf de stroombron of zekeringkast tot aan het aangesloten component.
- Kabelbreuk lokaliseren: Het identificeren van de fysieke locatie van een onderbroken stroomkring. Dit gebeurt door het audiosignaal te volgen tot het punt waar de overdracht abrup stopt.
- Kortsluiting opsporen: Het lokaliseren van ongewenste verbindingen met de voertuigmassa door spanningsverlies te detecteren langs het verloop van een stroomvoerende draad.
- Continuïteit testen: Het uitvoeren van een basiscontrole op de geslotenheid van een circuit via de 'CONT'-modus. Een LED-indicator bevestigt de integriteit van de draad voor verdere metingen.
Speciale functies en mogelijkheden
De set bevat hardware-eigenschappen die het inspecteren van lastig bereikbare voertuigcomponenten ondersteunen.

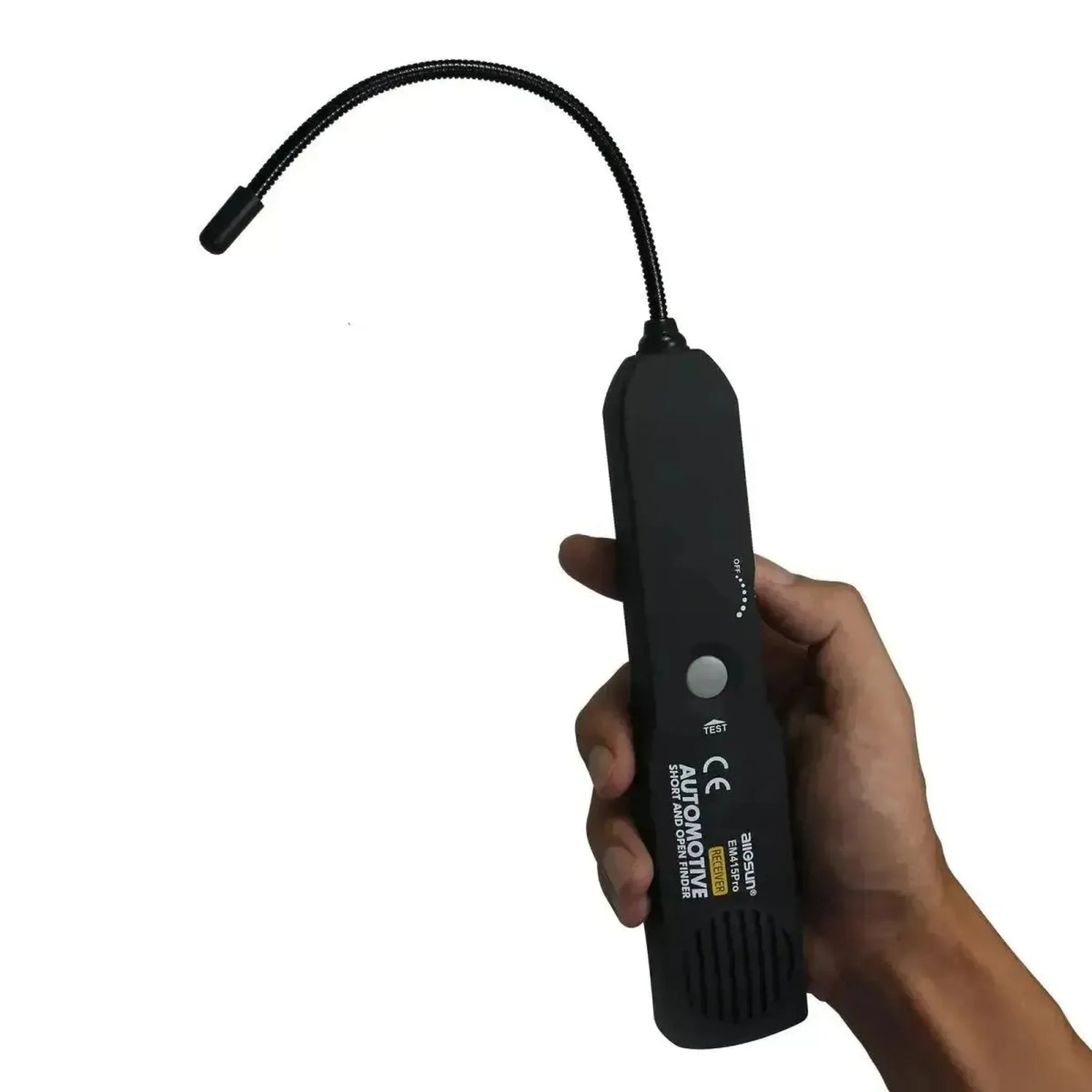

- Flexibele zwanenhals-sonde: Een buigbare antenne-extensie op de ontvanger die zich aanpast aan de fysieke ruimte. Dit maakt metingen mogelijk achter dashboards, panelen en in overvolle motorruimtes.
- Variabele volumeregeling: Een draaiknop waarmee de technicus de intensiteit van het akoestische signaal aanpast. Dit isoleert het audiosignaal van de doelbedrading en filtert overspraak van parallel lopende kabels.

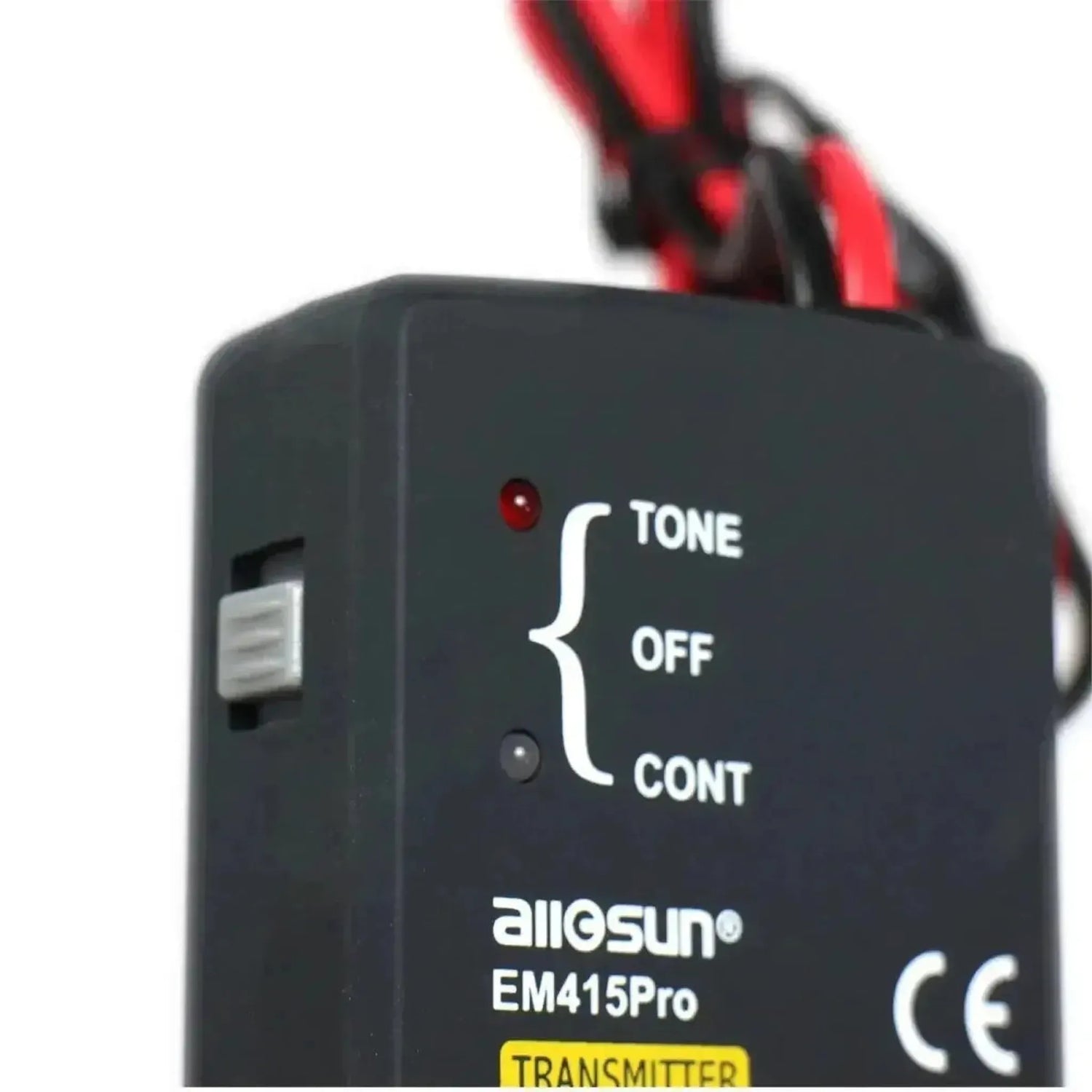

- Geïntegreerde testschakelaar: Een schakelaar op de zender waarmee eenvoudig kan worden gewisseld tussen het uitzenden van het audiosignaal ('TONE') en de fysieke continuïteitsmeting ('CONT').

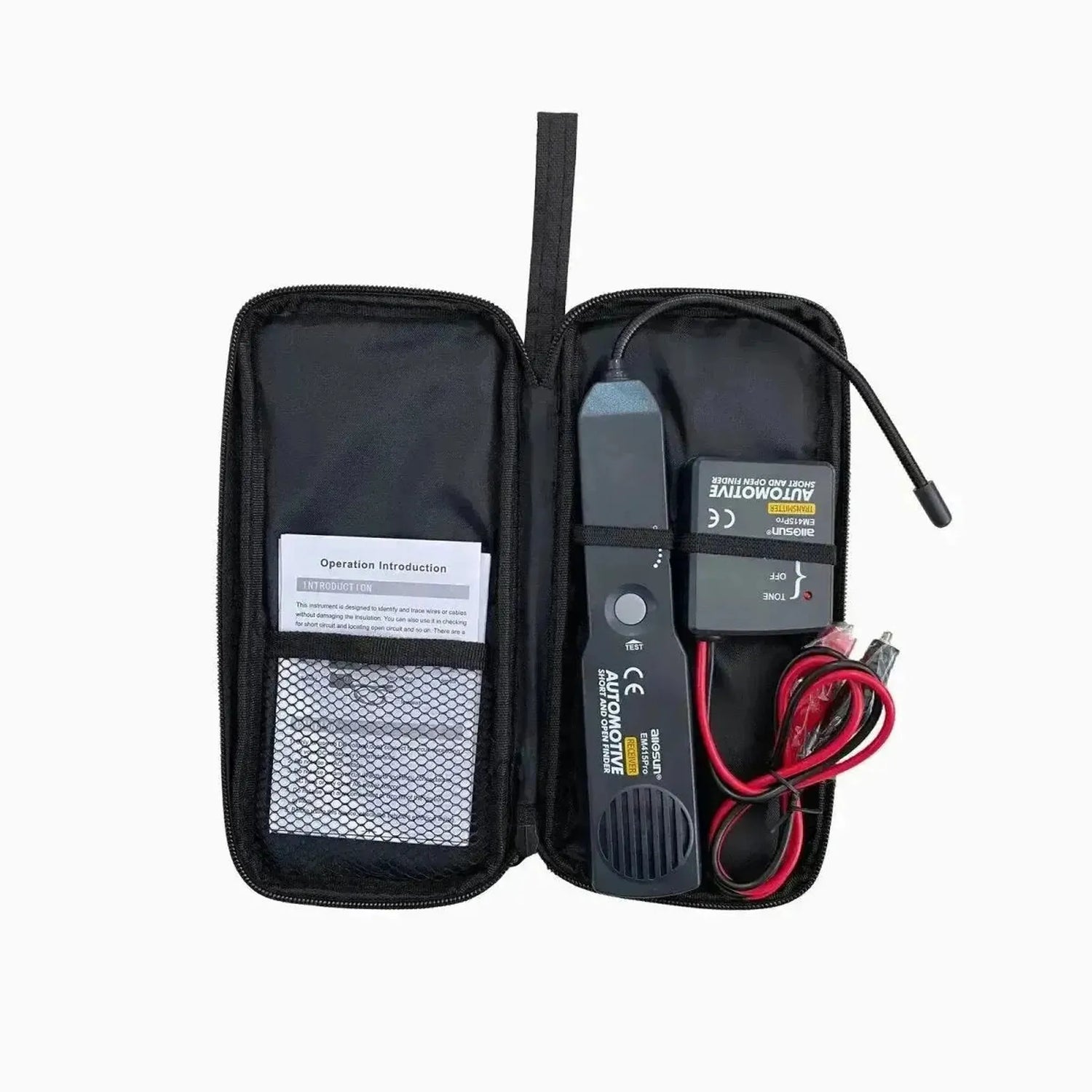

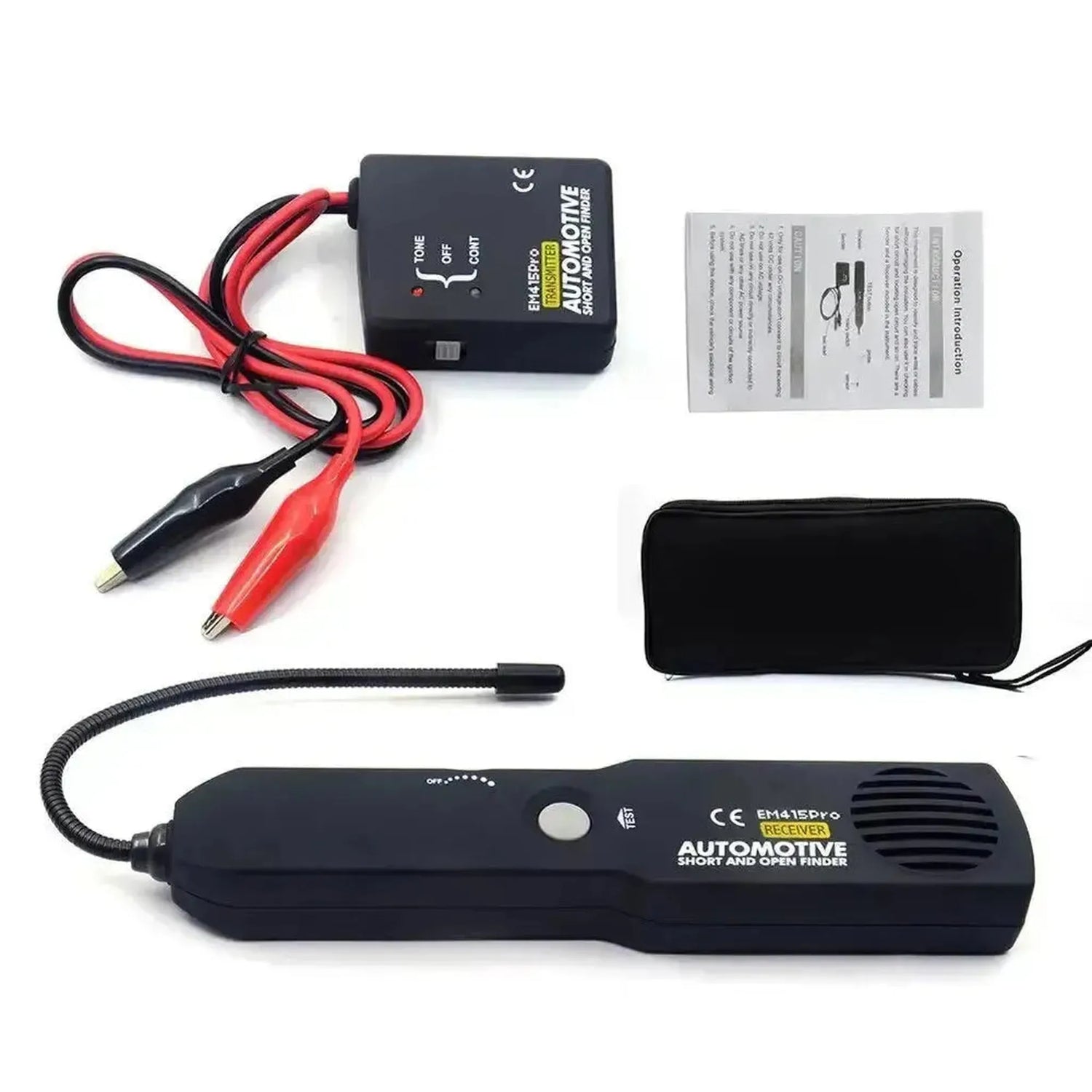

Verpakkingsinhoud
- 1x Allosun (EM415Pro) | Kortsluitings- en Kabelbreuk Detector (Zender/Transmitter)
- 1x Ontvanger (Receiver) met flexibele sonde
- 1x Zachte opberg- en transportetui
- 1x Gebruikershandleiding
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Productmerk | Allosun |
| Productmodel | EM415Pro |
| Geschikte werkspanning | 6V - 42V DC (Gelijkstroom) |
| Werking via | Draadloos RF-signaal (Zender naar Ontvanger) |
| Aansluiting zender | Krokodillenklemmen (Rood / Zwart) |
| Sonde ontvanger | Buigbare flexibele zwanenhals |
| Indicatiemethode | Akoestisch (audiosignaal) en Visueel (LED) |
| Gevoeligheidsregeling | Ja, traploos instelbaar via draaiknop op ontvanger |
| Voeding | 2x 9V (6F22) batterijen (niet standaard inbegrepen) |
