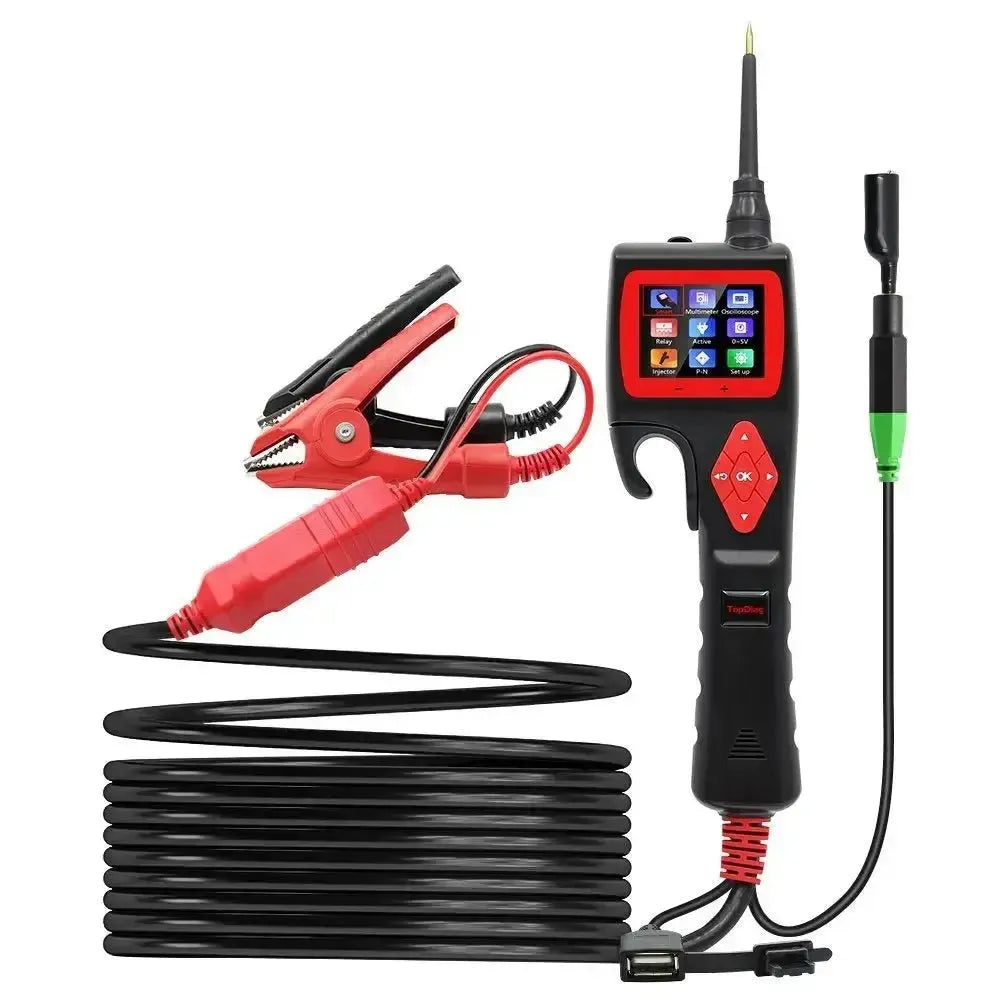

De TopDiag P200 is een circuittester met multimeter en oscilloscoop voor 12V- en 24V-voertuigen. Hij wordt gevoed door de voertuigaccu en werkt van 9 tot 30 V. Hij meet spanning vanaf 0,1 V, weerstand van 1 Ω tot 200 kΩ en stroom tot 18 A, en toont signalen als curve in de oscilloscoopmodus.
In de Smart-modus herkent hij zelf of er spanning of weerstand staat. Er zijn aparte tests voor relais, injectoren, diodes en polariteit, en u kunt componenten activeren tot 18 A. Een instelbare 0–5 V voeding simuleert sensorsignalen. Een instelbare stroomonderbreker en een zekering van 25 A beschermen tester en voertuig. Alles zit in een opbergkoffer.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
De P200 is bedoeld voor monteurs en autoelektriciens die naast bedrading ook sensoren, actuatoren, relais en injectoren willen controleren.
Meten

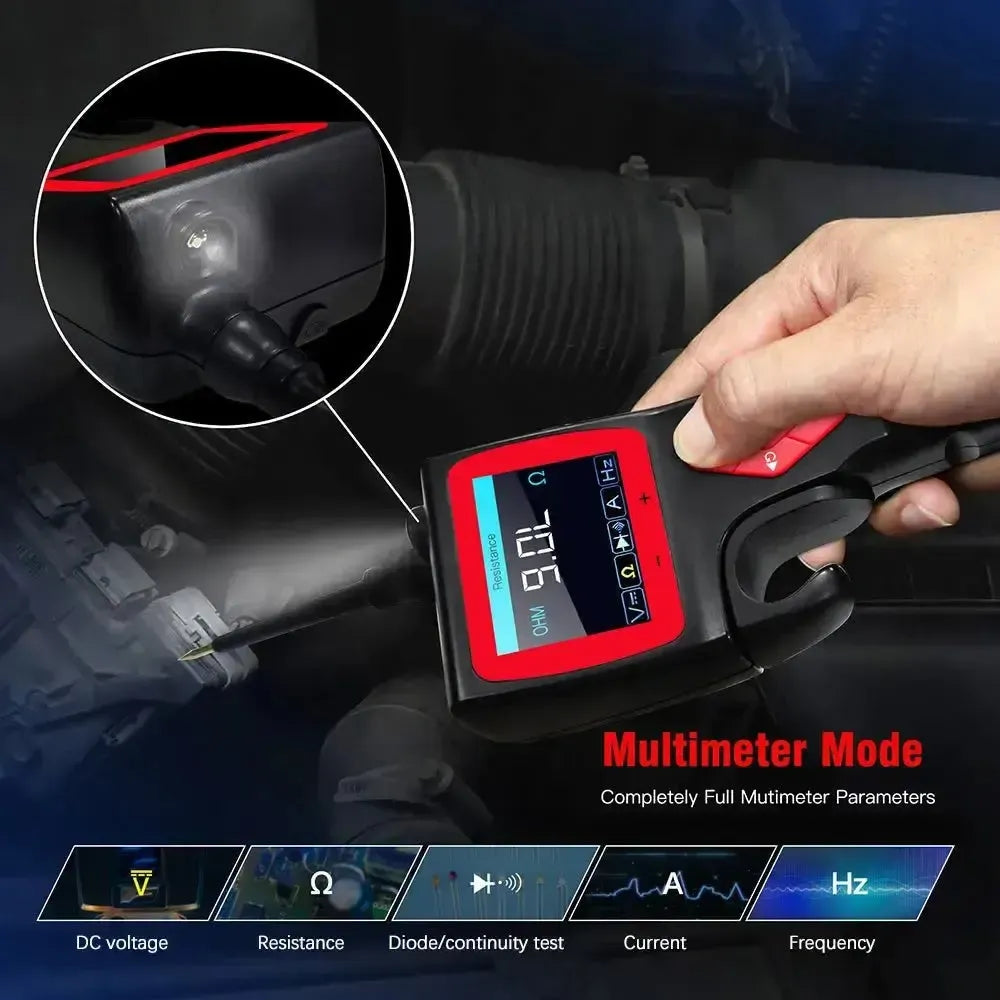

- Multimeter: Spanning, weerstand, diode, doorgang, stroom en frequentie.
- Oscilloscoop: Signalen als curve op het scherm.
- Smart-modus: Herkent zelf spanning of weerstand.
- Polariteit: Plus- en minpolariteitstest.
Testen en activeren
- Relaistest: Met de meegeleverde relaistestkabel.
- Injectortest: Injectoren aansturen en controleren.
- Componenten activeren: In de hand of in het voertuig, tot 18 A.
- 0–5 V voeding: Sensorsignaal simuleren.
Zo gebruikt u hem
- Aansluiten: Sluit de tester aan op de voertuigaccu.

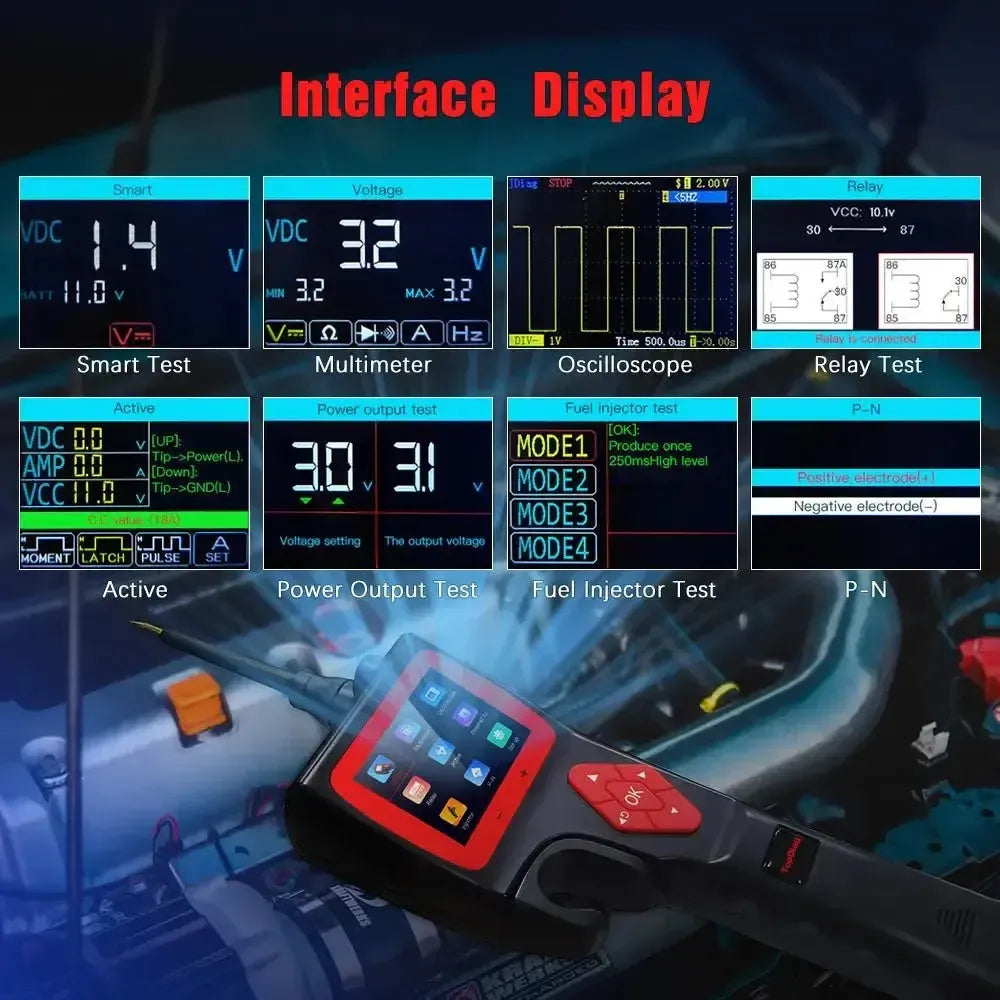

- Modus kiezen: Smart, multimeter, oscilloscoop, relais of injector.
- Meten: Raak het meetpunt aan en lees het scherm af.
- Activeren: Zet plus of massa op een component om hem te testen.
- Bijwerken: Werk de software online bij.
Speciale functies en mogelijkheden

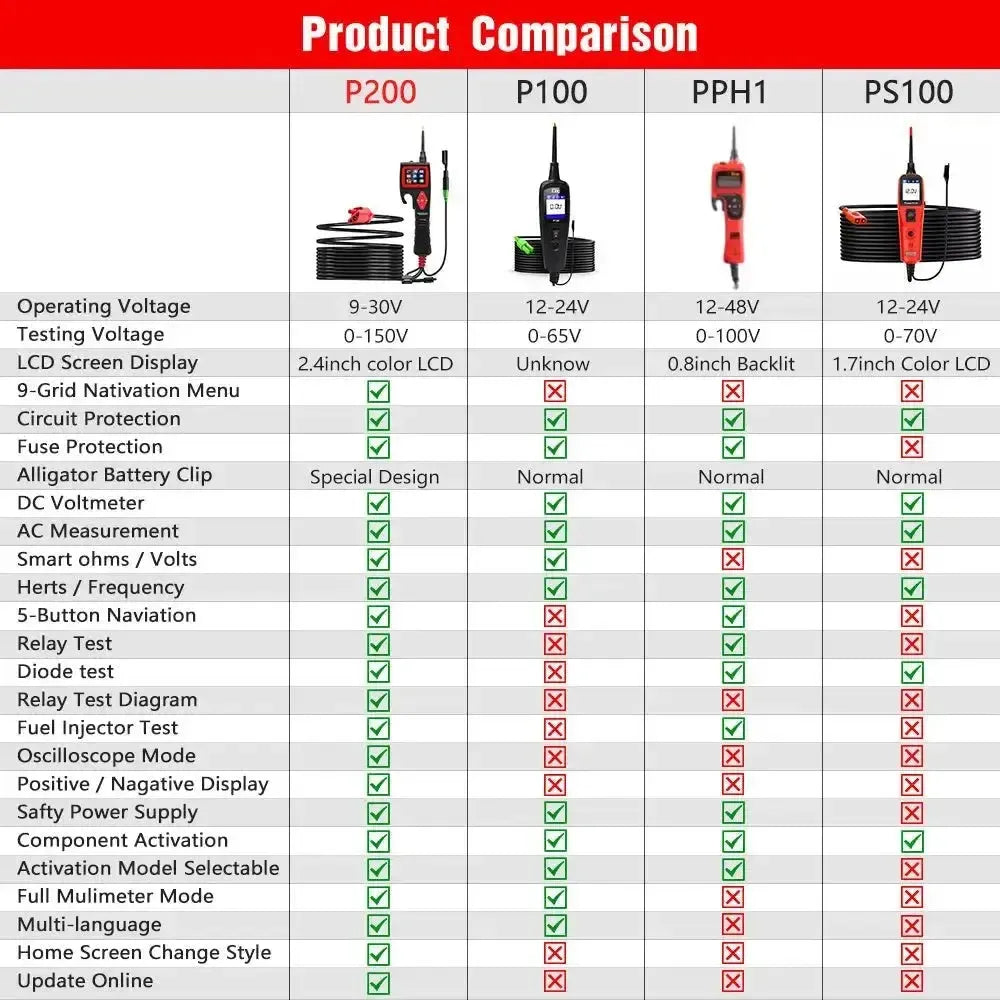

Wat de P200 onderscheidt van een gewone power probe:
- Kleurenscherm: TFT, 320 × 240, achtergrond instelbaar.
- Instelbare beveiliging: Overbelastingsgrens van de stroomonderbreker zelf kiezen.
- Online updates: Nieuwe functies via een update.
- Meertalig: Menu in meerdere talen.

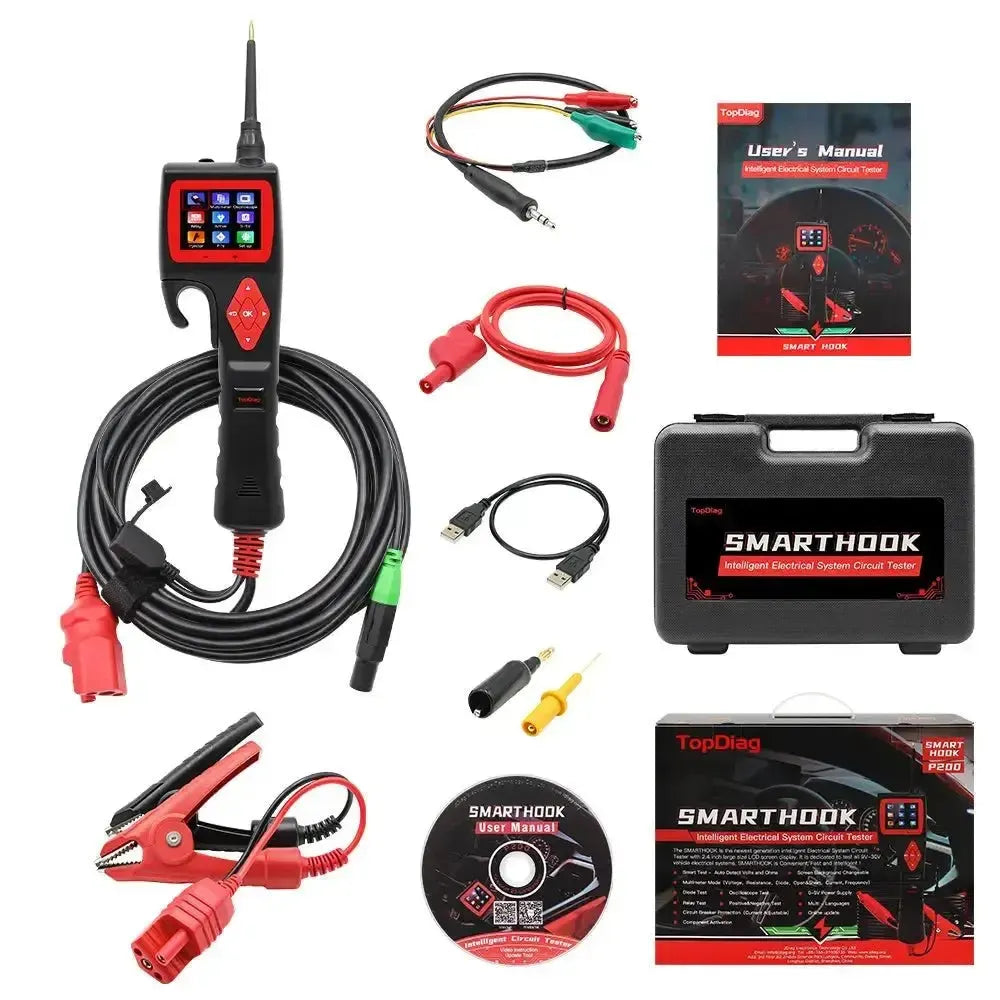

Verpakkingsinhoud
- 1x TopDiag P200
- 1x Koperen meetpunt
- 1x Verbindingskabel
- 1x Accuklemmen, rood en zwart
- 1x Relaistestkabel
- 1x Meetpuntadapter
- 1x Zekering 25 A
- 1x Opbergkoffer
- 1x Gebruikershandleiding
Technische specificaties
Algemeen
- Het merk dat de tester maakt.Merk
- TopDiag
- Wat voor apparaat het is. Een circuittester controleert stroom en massa, een kabelzoeker spoort draden en kortsluiting op.Soort tester
- Circuittester
- Op welke boordspanning je de tester kunt aansluiten. Wil je ook vrachtwagens testen, dan heb je 24 V of meer nodig.Geschikt voor systeemspanning
- 9 tot 30 V
- Waar de tester zijn stroom vandaan haalt. Via de voertuigaccu of het circuit hoef je geen batterijen te vervangen.Voeding
- Via voertuigaccu
Meten
- Tussen welke spanningen de tester nauwkeurig meet. Een groter bereik is handig bij zwaardere voertuigen.Meetbereik gelijkspanning
- 0,1 tot 100 V
- Welke weerstanden de tester kan meten, bijvoorbeeld van sensoren of draden.Meetbereik weerstand
- 0 tot 200 kΩ
- Of de tester een signaal als grafiek kan tonen. Zo zie je storingen die een gewone meting mist.Oscilloscoop
- Ja
Testfuncties
- De tester kan stroom geven aan onderdelen zoals een motor of lamp, zodat je ziet of ze werken.Componenten activeren
- Ja
- De tester helpt de plek van een kortsluiting of kapotte draad te vinden. Dat scheelt veel zoekwerk.Kortsluiting en kabelbreuk opsporen
- Ja
- De tester herkent zelf of er plus, massa of niets op een punt staat. Handig voor snel werken.Automatische test
- Ja
- Controleert of een draad of verbinding stroom doorlaat.Doorgangstest
- Ja
- Laat zien of er plus of min op een aansluiting staat.Polariteit controleren
- Ja
- Controleert of een diode stroom maar in één richting doorlaat.Diodetest
- Ja
- De tester kan verstuivers met pulsen aansturen om te zien of ze goed werken.Injectortest
- Ja
- Controleert of een relais goed schakelt.Relaistest
- Ja
- De tester kan ook de conditie van de accu controleren.Accutest
- Ja
Scherm en bediening
- Het aantal beeldpunten op het scherm. Meer pixels geven een scherper beeld.Schermresolutie
- 320 x 240 pixels
- De tester geeft een piep of toon, zodat je niet steeds naar het scherm hoeft te kijken.Geluidssignaal
- Ja
Beveiliging
- Tegen welke fouten de tester zichzelf en het voertuig beschermt. Dat voorkomt schade bij een verkeerde aansluiting.Beveiligingen
- Overstroom
- Kortsluiting
Afmetingen en gewicht
- Bij welke temperaturen je de tester kunt gebruiken, bijvoorbeeld in een koude werkplaats.Werktemperatuur
- 0 tot 60 °C
- Bij welke temperaturen je de tester veilig kunt bewaren.Opslagtemperatuur
- -40 tot 70 °C
Overige specificaties
- Type
- Circuittester met multimeter en oscilloscoop
- Werkspanning
- 9 tot 30 V, gevoed door 12V- of 24V-accu
- Weerstand
- 1 Ω tot 200 kΩ
- Stroom
- 0 tot 18 A, continu 18 A
- Speciale tests
- Relais, injector, diode, polariteit
- Voeding uit
- 0 tot 5 V instelbaar
- Beveiliging
- Instelbare stroomonderbreker, zekering 25 A
- Display
- TFT-kleurenscherm, 320 × 240
- Gewicht
- Ca. 1,8 kg inclusief koffer
