Topdiag  |  SKU: B0180

TopDiag P200 | Circuittester

€144,95 incl.
€119,79 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

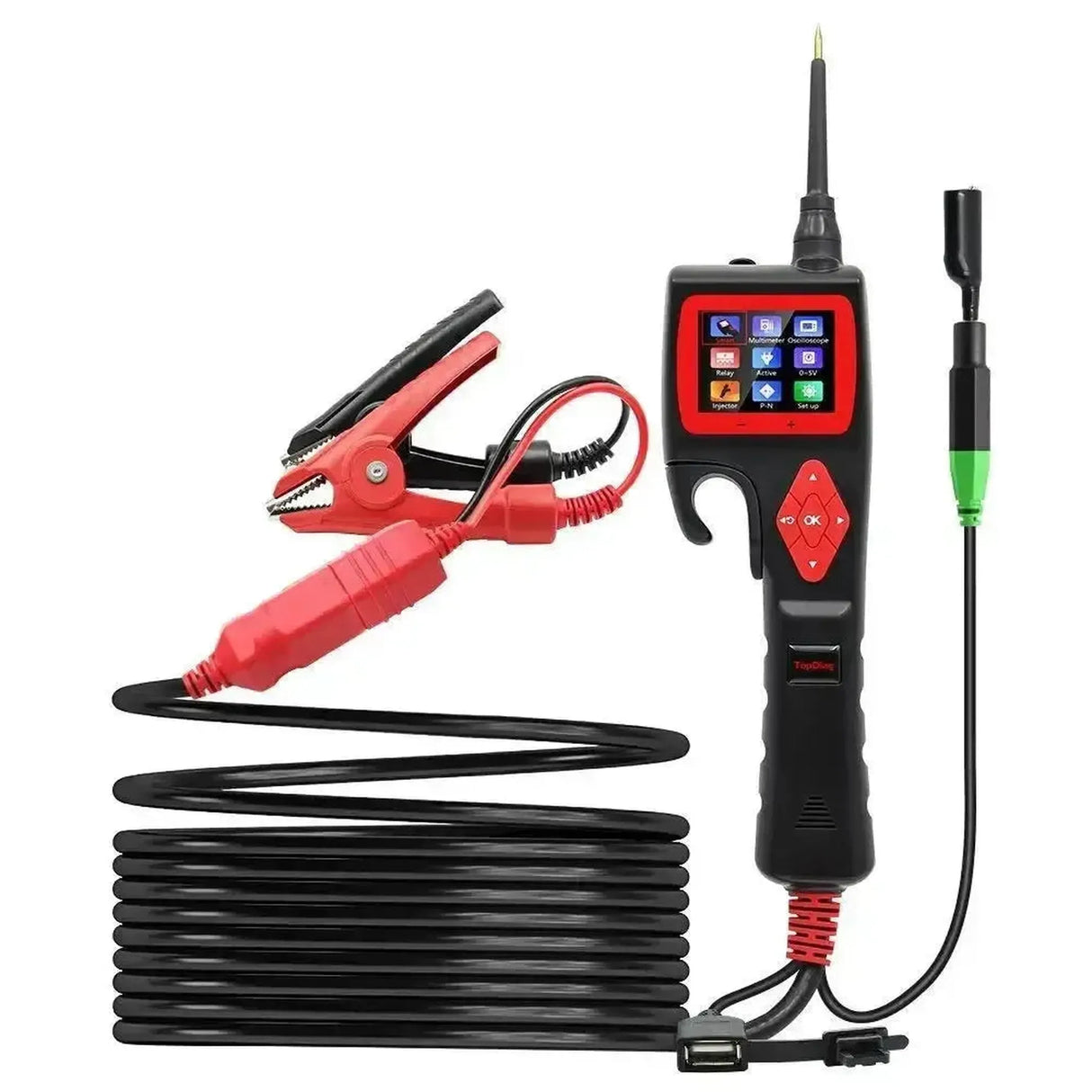

De TopDiag P200 circuittester is ontworpen voor uitgebreide elektrische voertuigdiagnose en combineert de functies van een multimeter, oscilloscoop en componenttester in één apparaat. De tester is geschikt voor zowel 12V- als 24V-voertuigsystemen met een werkspanning van 9V tot 30V en registreert metingen tot maximaal 100V. Het apparaat wordt rechtstreeks gevoed via de meegeleverde accuklemmen of een sigarettenaanstekeradapter, waarna elektrische circuits door het hele voertuig zijn te controleren met de lange testkabel en afneembare testsondes. Dit gereedschap is vooral bedoeld voor het doormeten van bedrading, het lokaliseren van kortsluitingen en het controleren van sensoren en actuatoren binnen moderne voertuigtechniek.

In de praktijk werkt de tester met Smart Test-technologie, waarbij het apparaat op de aangesloten sonde automatisch herkent of spanning (VDC) of weerstand (Ohm) wordt gemeten. Bij het bepalen van de polariteit geven een rode of groene LED-indicator en een akoestisch signaal direct aan of het om een plus- of minvoeding gaat. Daarnaast beschikt het gereedschap over een ingebouwde voeding waarmee componenten zoals verlichting, brandstofinjectoren en relais actief kunnen worden aangestuurd in verschillende testmodi (Moment, Latch, Pulse). Tijdens gebruik beschermt een instelbare elektronische stroomonderbreker van 1A tot 18A het voertuigcircuit tegen overbelasting, wat essentieel is om onderdelen veilig te diagnosticeren zonder externe voedingen of aparte zekeringen.

PLUSPUNTEN

✔Instelbare stroomonderbreker van 1A tot 18A — Voorkomt dat gevoelige bedrading smelt bij het onder spanning zetten van verdachte of kortgesloten circuits.
✔Smart Test-technologie — Herkent automatisch of spanning of weerstand wordt gemeten, zodat handmatig wisselen tussen meetmodi bij snelle controles vervalt.
✔Componenten aansturen in drie modi — Voedt verlichting, injectoren en relais rechtstreeks via de testsonde in de standen Moment, Latch en Pulse.
✔Oscilloscoop, relaistest en injectortest ingebouwd — Functies die bij vergelijkbare circuittesters doorgaans los gereedschap vereisen.

AANDACHTSPUNTEN

✕Niet geschikt voor stuurapparaten en communicatielijnen — Het forceren van voedingsspanning op ECU's of airbagmodules beschadigt de elektronica onherstelbaar.
✕Werkspanning van 9V tot 30V — Hoogvoltsystemen in hybride en elektrische voertuigen vallen buiten het bereik.
✕Voeding uit het voertuig — Het apparaat werkt niet zelfstandig; bij een lege accu is een externe voedingsbron nodig.
✕Bedrijfstemperatuur van 0°C tot 60°C — Niet bedoeld voor werk onder het vriespunt buiten de werkplaats.

Toepassing en functionaliteit

Deze circuittester biedt diverse meet- en testfuncties voor gerichte diagnose van voertuigelektronica.

  • Smart Test: Automatische herkenning van de gemeten grootheid, spanning of weerstand, op de testsonde. Dit maakt handmatig wisselen tussen meetmodi tijdens snelle controles overbodig.

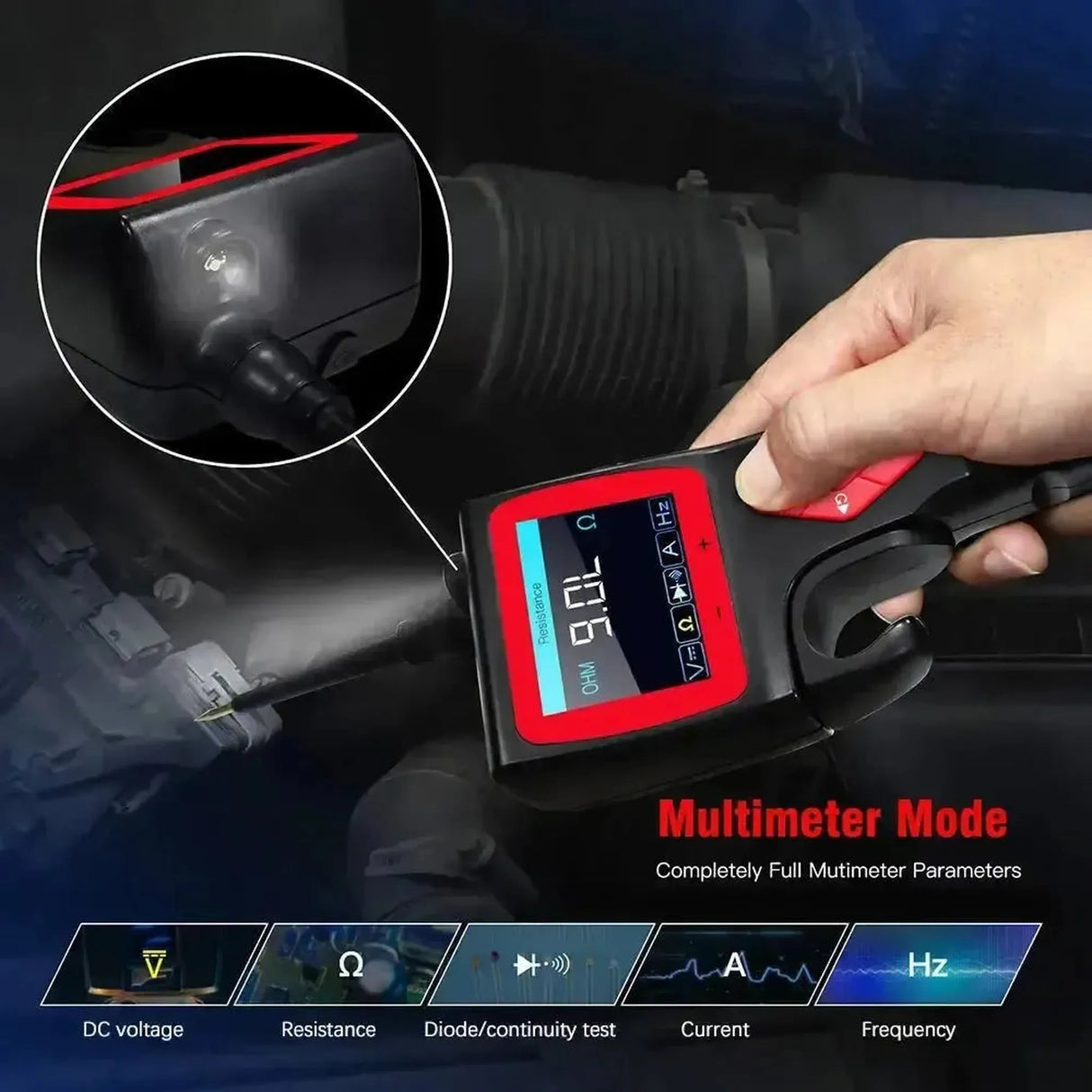

  • Multimetermodus: Volledige functionaliteit voor het meten van gelijkspanning, weerstand, continuïteit, diodes, stroom in ampère en frequentie in hertz voor gedetailleerde circuitdiagnose.
  • Componentactivering: Rechtstreeks voeden van actuatoren zoals koelvinnen, startmotoren of lampen met 12V of 24V via de testsonde, met de bedieningsmodi Moment, Latch en Pulse voor specifieke testprocedures.
  • Accutest voor 12V en 24V: Analyseert de conditie van de voertuigaccu zonder externe apparatuur aan te sluiten. Voert laadtests, starttests en belastingstests uit om de capaciteit en de werking van het laadsysteem te controleren.

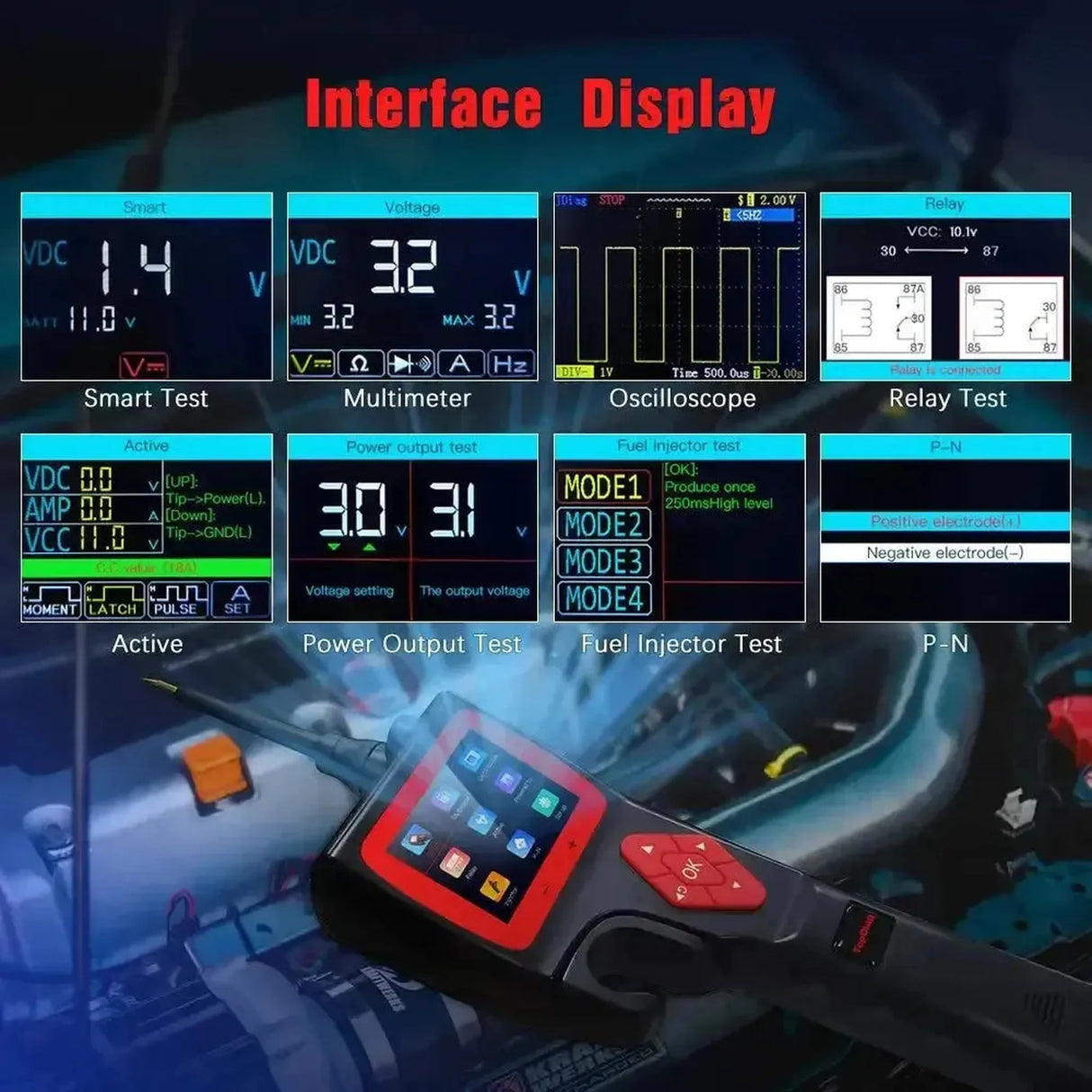

Speciale functies en mogelijkheden

Voor diepgaand storingzoeken is het systeem uitgerust met verschillende geavanceerde testfuncties.

  • Oscilloscoopmodus: Geeft een visuele weergave van elektrische signalen met een spanningsbereik van 1V tot 49V om pulserende signalen van sensoren en netwerkcommunicatie zoals PWM te analyseren.
  • Relaistest: Een testspecifieke interface voor het controleren van standaard 4-polige en 5-polige automotive relais, inclusief visuele aansluitschema's op het ingebouwde scherm.
  • Injectortest: Stuurt specifieke pulssignalen naar brandstofinjectoren om de mechanische en elektrische werking te controleren, waarmee verstoppingen of defecte spoelen zijn uit te sluiten.
  • Instelbare stroomonderbreker: De interne kortsluitbeveiliging is handmatig in te stellen tussen 1A en 18A. Dit voorkomt dat gevoelige bedrading smelt bij het voeden van verdachte of kortgesloten circuits.

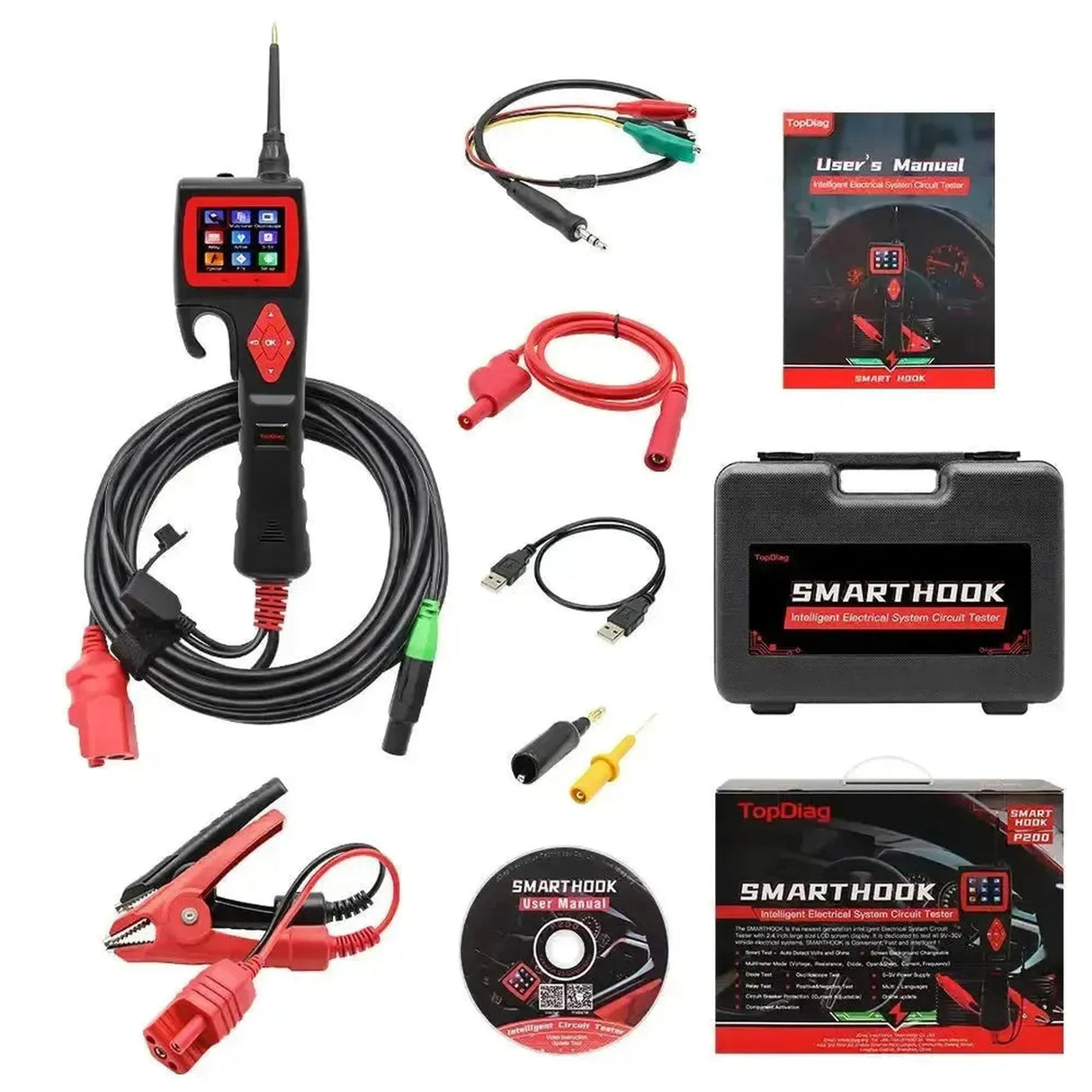

Verpakkingsinhoud

  • 1x TopDiag P200 circuittester
  • 1x Massief koperen/roestvaststalen testsonde
  • 1x Set accuklemmen, rood en zwart
  • 1x Sigarettenaansteker-adapter
  • 1x Hoofdkabel met verlengkabel
  • 1x Relaistestkabelset
  • 1x Extra hulpmassakabel met klem
💡
Goed om te weten: Gebruik de componentactivering, het toevoeren van plus of massa, nooit rechtstreeks op communicatielijnen of stuurapparaten zoals ECU's of SRS- en airbagmodules. Het forceren van een voedingsspanning op deze componenten kan gevoelige elektronica onherstelbaar beschadigen. Raadpleeg bij twijfel altijd het elektrisch schema van het specifieke voertuig.

Technische specificaties

Algemeen

Het merk dat de tester maakt.Merk
TopDiag
Wat voor apparaat het is. Een circuittester controleert stroom en massa, een kabelzoeker spoort draden en kortsluiting op.Soort tester
Circuittester
Op welke boordspanning je de tester kunt aansluiten. Wil je ook vrachtwagens testen, dan heb je 24 V of meer nodig.Geschikt voor systeemspanning
9 tot 30 V
Waar de tester zijn stroom vandaan haalt. Via de voertuigaccu of het circuit hoef je geen batterijen te vervangen.Voeding
Via voertuigaccu

Meten

Tussen welke spanningen de tester nauwkeurig meet. Een groter bereik is handig bij zwaardere voertuigen.Meetbereik gelijkspanning
0,1 tot 100 V
Welke weerstanden de tester kan meten, bijvoorbeeld van sensoren of draden.Meetbereik weerstand
0 tot 200 kΩ
Of de tester een signaal als grafiek kan tonen. Zo zie je storingen die een gewone meting mist.Oscilloscoop

Testfuncties

De tester kan stroom geven aan onderdelen zoals een motor of lamp, zodat je ziet of ze werken.Componenten activeren
De tester helpt de plek van een kortsluiting of kapotte draad te vinden. Dat scheelt veel zoekwerk.Kortsluiting en kabelbreuk opsporen
De tester herkent zelf of er plus, massa of niets op een punt staat. Handig voor snel werken.Automatische test
Controleert of een draad of verbinding stroom doorlaat.Doorgangstest
Laat zien of er plus of min op een aansluiting staat.Polariteit controleren
Controleert of een diode stroom maar in één richting doorlaat.Diodetest
De tester kan verstuivers met pulsen aansturen om te zien of ze goed werken.Injectortest
Controleert of een relais goed schakelt.Relaistest
De tester kan ook de conditie van de accu controleren.Accutest

Scherm en bediening

Het aantal beeldpunten op het scherm. Meer pixels geven een scherper beeld.Schermresolutie
320 x 240 pixels
De tester geeft een piep of toon, zodat je niet steeds naar het scherm hoeft te kijken.Geluidssignaal

Beveiliging

Tegen welke fouten de tester zichzelf en het voertuig beschermt. Dat voorkomt schade bij een verkeerde aansluiting.Beveiligingen
  • Overstroom
  • Kortsluiting

Afmetingen en gewicht

Bij welke temperaturen je de tester kunt gebruiken, bijvoorbeeld in een koude werkplaats.Werktemperatuur
0 tot 60 °C
Bij welke temperaturen je de tester veilig kunt bewaren.Opslagtemperatuur
-40 tot 70 °C

Overige specificaties

Display
320x240 DPI TFT-kleurendisplay
Voedingsspanning
12V of 24V, gevoed via de voertuigaccu
Weerstandsmeetbereik
1 ohm - 200K ohm
Oscilloscoop spanningsbereik
1V - 49V
Stroomonderbrekerbeveiliging
Instelbaar van 1A tot 18A
