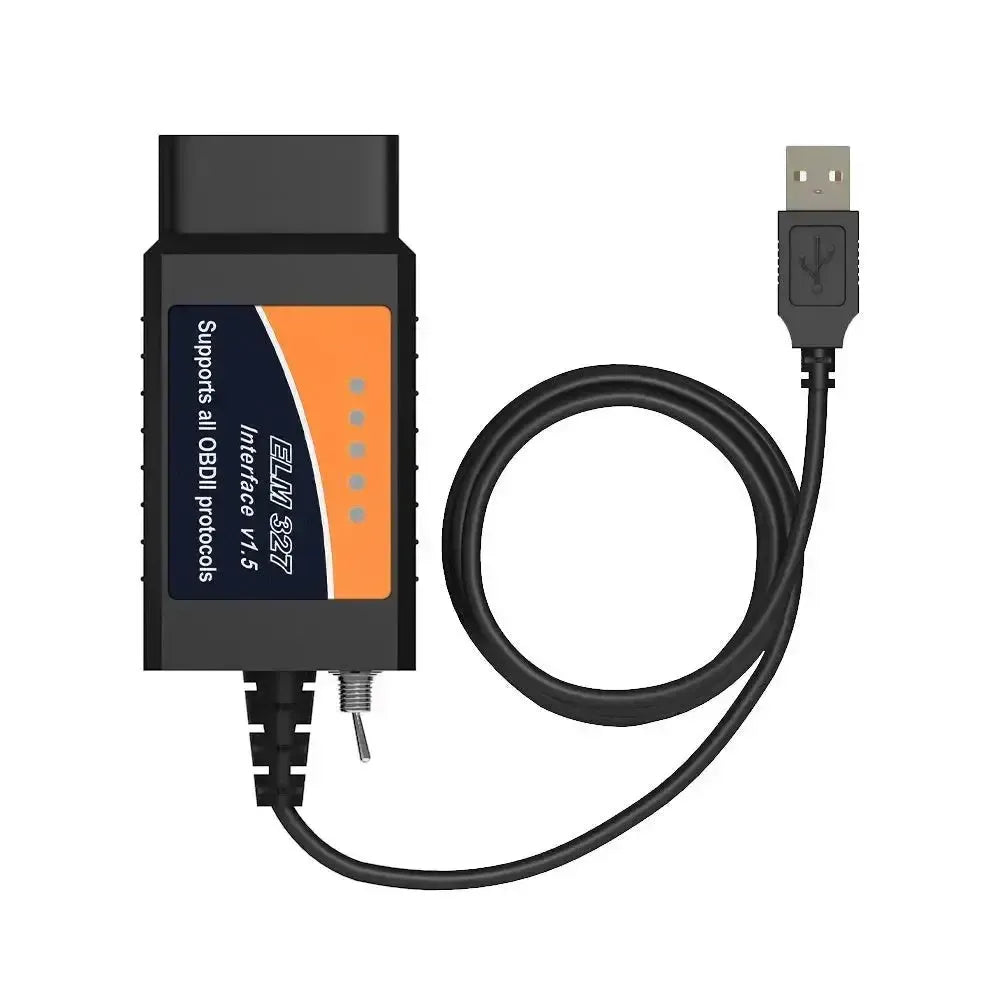

Universele (CHT340) HS/MS-CAN Switch | ELM327-Interfacekabel (USB)

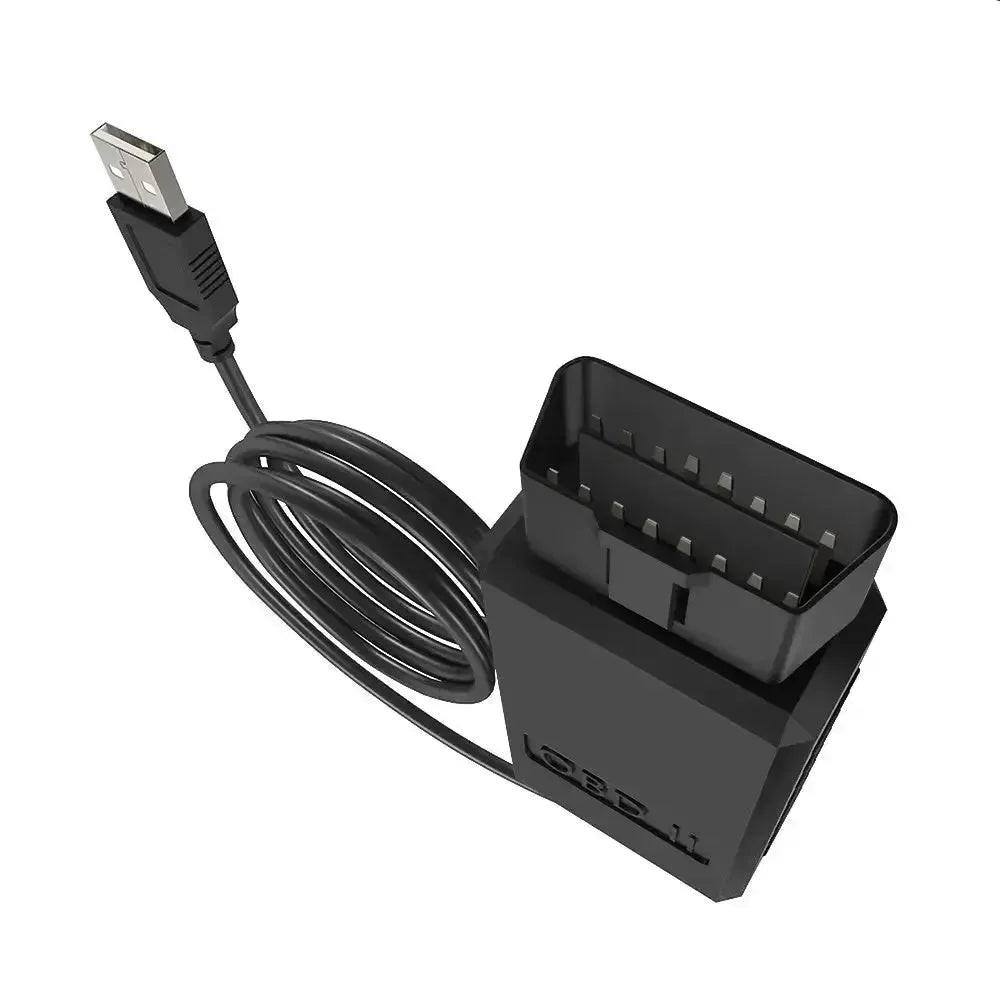

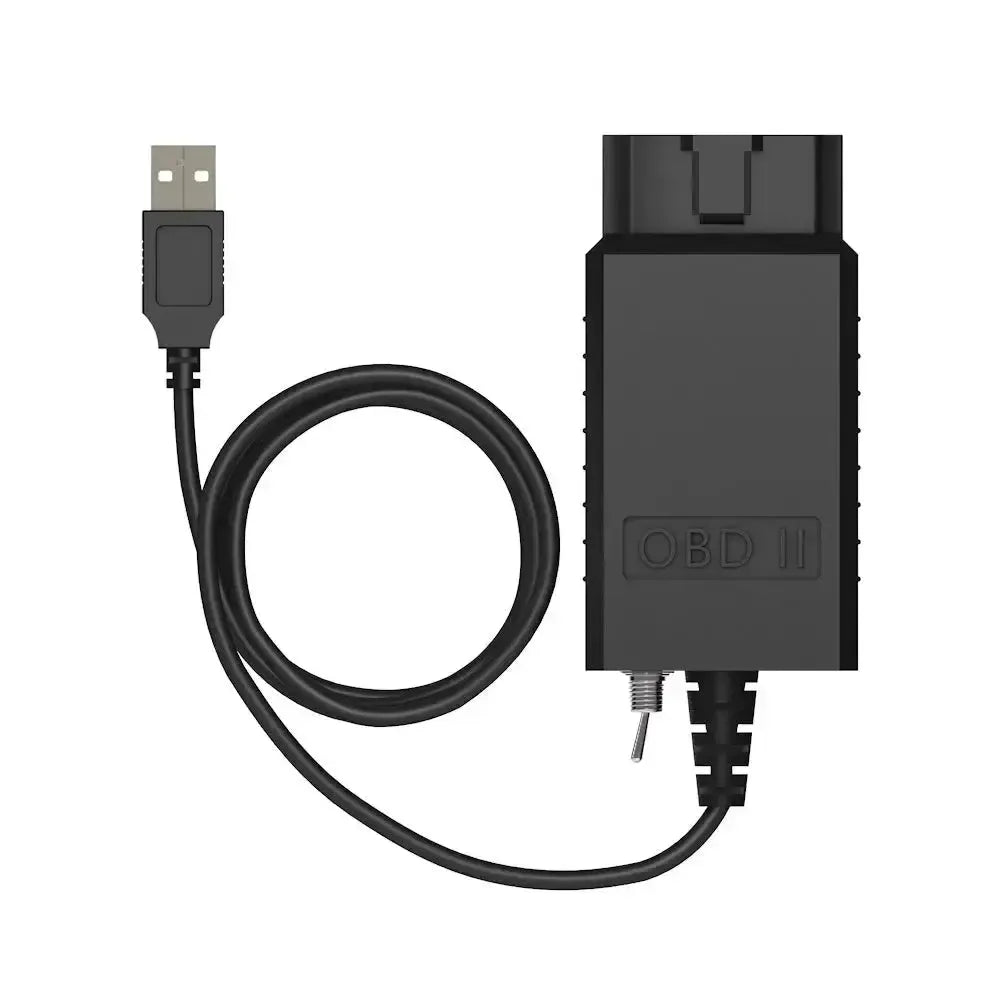

De Universele CHT340 is een ELM327-interfacekabel die is uitgerust met een geïntegreerde HS/MS-CAN-schakelaar. Deze kabel maakt verbinding met het voertuig via de OBD2-poort en communiceert met een computer via een USB-aansluiting, wat een stabiele en betrouwbare verbinding garandeert voor diagnostische doeleinden.

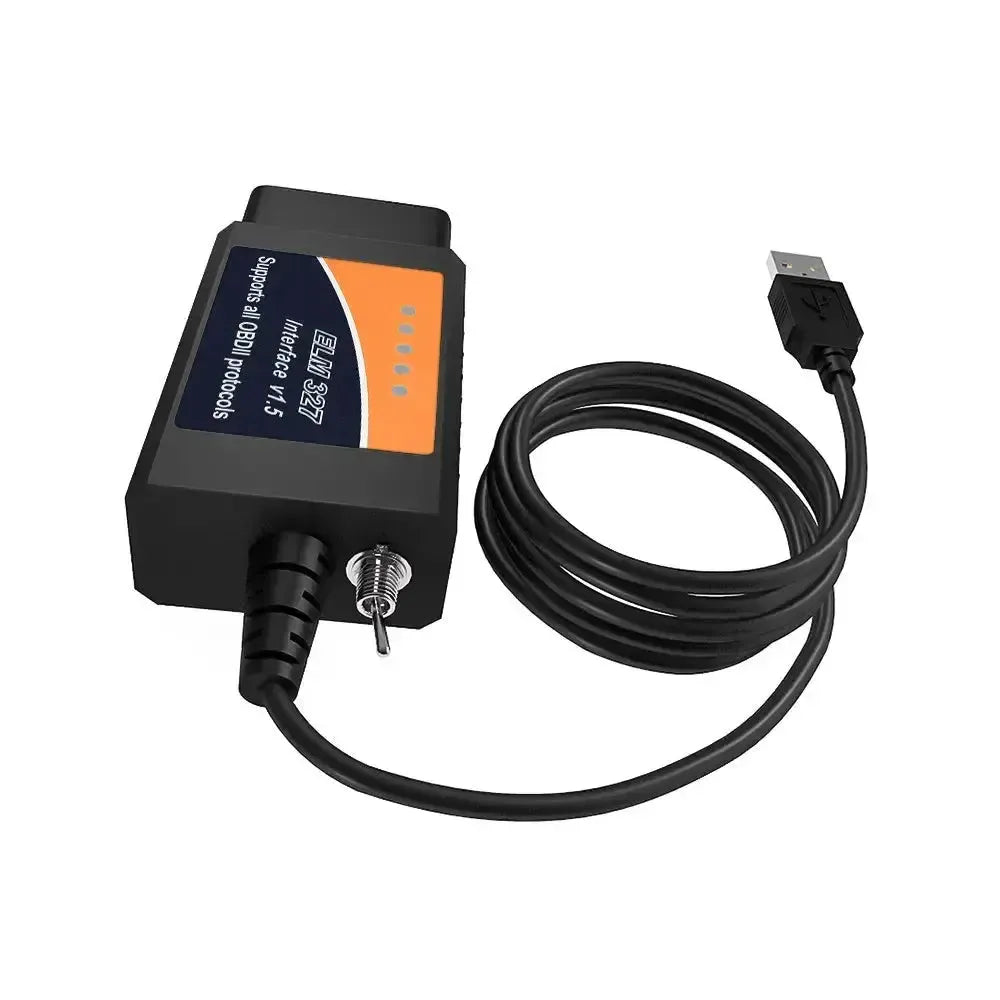

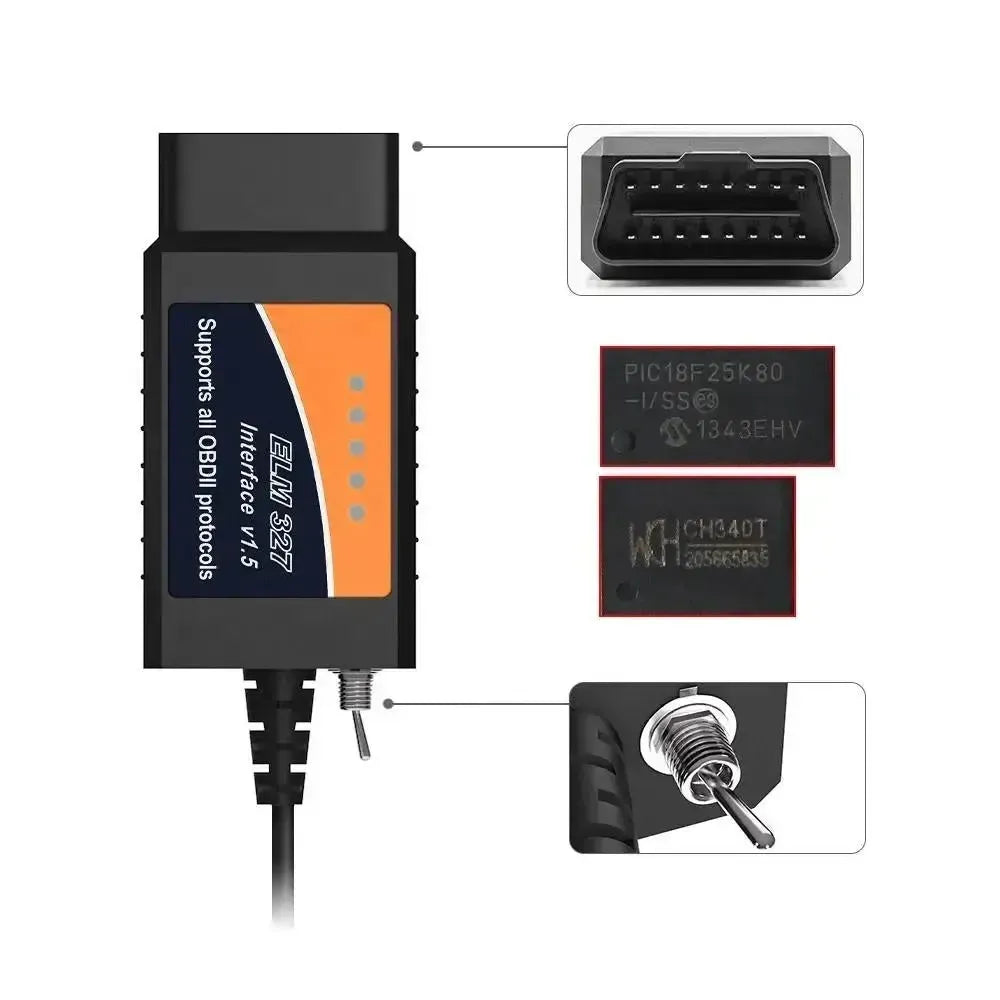

Het unieke kenmerk van deze interfacekabel is de ingebouwde schakelaar waarmee eenvoudig kan worden gewisseld tussen High-Speed CAN (HS-CAN) en Medium-Speed CAN (MS-CAN) netwerken. Dit breidt de diagnostische mogelijkheden aanzienlijk uit, doordat het toegang biedt tot modules die zich op het MS-CAN-netwerk bevinden, zoals de airconditioning, audio, en andere comfortsystemen, naast de standaard motor- en transmissieregelsystemen op de HS-CAN.

Toepassing en functionaliteit:

Deze interfacekabel is geschikt voor het uitvoeren van diverse diagnostische taken en het aanpassen van parameters in compatibele voertuigen.

• HS/MS-CAN Schakelaar: Maakt toegang mogelijk tot zowel HS-CAN als MS-CAN netwerken, wat de diagnostische dekking vergroot voor specifieke voertuigen.
• Foutcode Diagnose: Lezen en wissen van diagnostische foutcodes (DTC's) van verschillende modules.
• Live Data Monitoring: Realtime uitlezen van sensorgegevens en operationele parameters van het voertuig.
• Module Configuratie: Biedt de mogelijkheid om bepaalde instellingen en functies van voertuigmodules te configureren of te activeren.
• Software Compatibiliteit: Werkt met ELM327-compatibele diagnostische software die de HS/MS-CAN-schakelfunctie ondersteunt.

Compatibele voertuigen en toepassingen:

Deze interface is geschikt voor een breed scala aan OBD2-compatibele voertuigen. De geïntegreerde HS/MS-CAN schakelaar maakt de adapter specifiek nuttig voor uitgebreide diagnostiek en functionaliteit bij voertuigen van onder andere Ford, Mazda en Lincoln, waar deze gescheiden CAN-netwerken veel voorkomen.

• Alle OBD2-compatibele voertuigen (vanaf 1996 in de VS, 2001 in Europa voor benzinevoertuigen en 2004 voor dieselvoertuigen).
• Specifiek verbeterde functionaliteit voor Ford, Mazda en Lincoln voertuigen met HS-CAN en MS-CAN netwerken.

Compatibele software en applicaties:

Deze ELM327-interfacekabel werkt met diverse diagnostische softwarepakketten die het ELM327-protocol ondersteunen en specifiek de HS/MS-CAN-schakelaar kunnen benutten.

• FORScan (Windows): Biedt uitgebreide diagnose, monitoring en configuratie voor Ford, Mazda en Lincoln voertuigen, inclusief toegang tot MS-CAN modules.
• ELMConfig (Windows): Specifiek ontworpen voor het aanpassen van parameters en functies in Ford-voertuigen.
• FoCCCus (Windows): Een tool voor diagnose en configuratie van specifieke Ford-modellen zoals de Focus en Kuga.
• ScanMaster ELM (Windows): Een algemeen OBD2 diagnostisch programma voor het uitlezen van basisinformatie.

Compatibele besturingssystemen:

De USB-interface maakt deze kabel compatibel met de volgende besturingssystemen.

• Windows: Windows XP, Windows Vista, Windows 7, Windows 8, Windows 10, Windows 11 (zowel 32-bit als 64-bit versies)

Ondersteunde protocollen en systemen:

Deze interface ondersteunt de standaard OBD2-protocollen en biedt uitgebreide compatibiliteit met voertuignetwerken door de mogelijkheid tot schakelen tussen CAN-bussen.

• ISO 15765-4 CAN (HS-CAN): Het meest voorkomende CAN-protocol voor motor- en transmissieregeling, standaard OBD2-communicatie.
• ISO 15765-4 CAN (MS-CAN): Gebruikt voor modules zoals airconditioning, audio, en comfortsystemen, vaak aangetroffen op Ford-voertuigen.
• ISO 14230-4 KWP (KWP2000): Een ouder protocol, gebruikt in veel Aziatische en Europese voertuigen.
• ISO 9141-2: Een ouder protocol, veel gebruikt in Aziatische, Europese en Chrysler-voertuigen.
• J1850 VPW / J1850 PWM: Protocollen voornamelijk gebruikt in Amerikaanse voertuigen (GM respectievelijk Ford).

Verpakkingsinhoud:

• 1x Universele (CHT340) HS/MS-CAN Switch ELM327-Interfacekabel (USB)
