Ontdek vergelijkbare producten: ELM327 Interface
AsTools  |  SKU: A0141-2 / 1.51

Universele ELM327 (CHT340) (HS/MS-CAN Switch) | USB-Interfacekabel

€14,95 incl.
€12,36 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

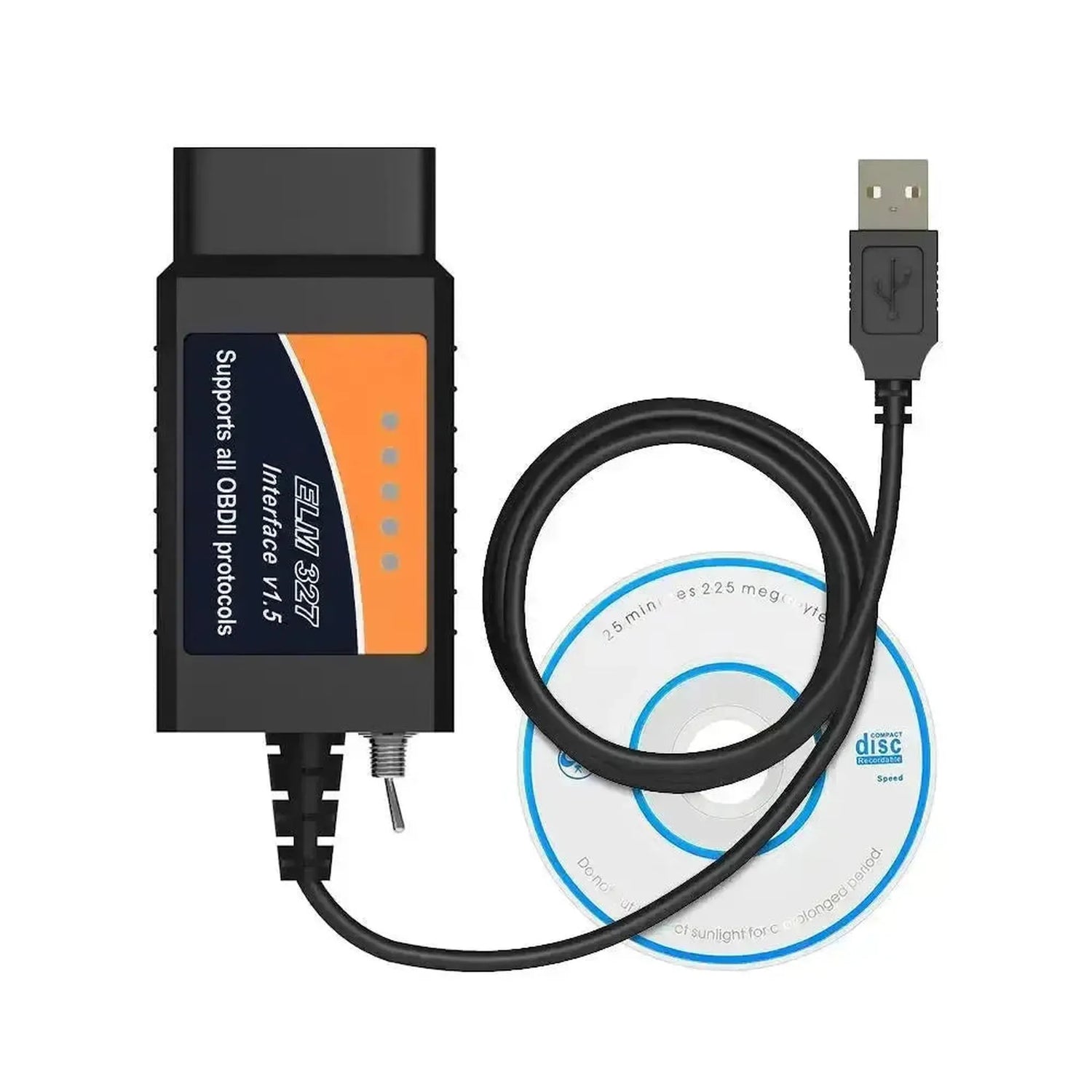

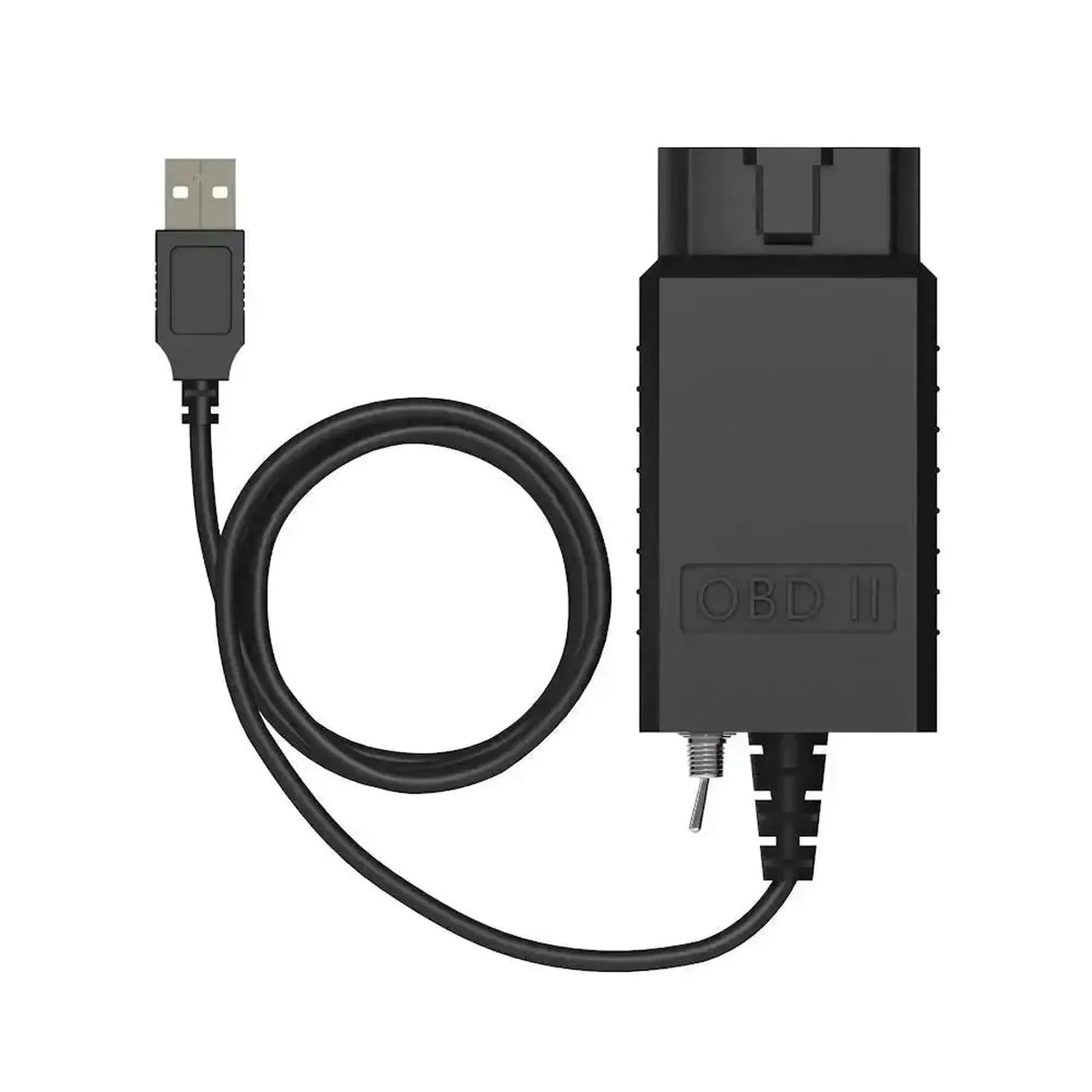

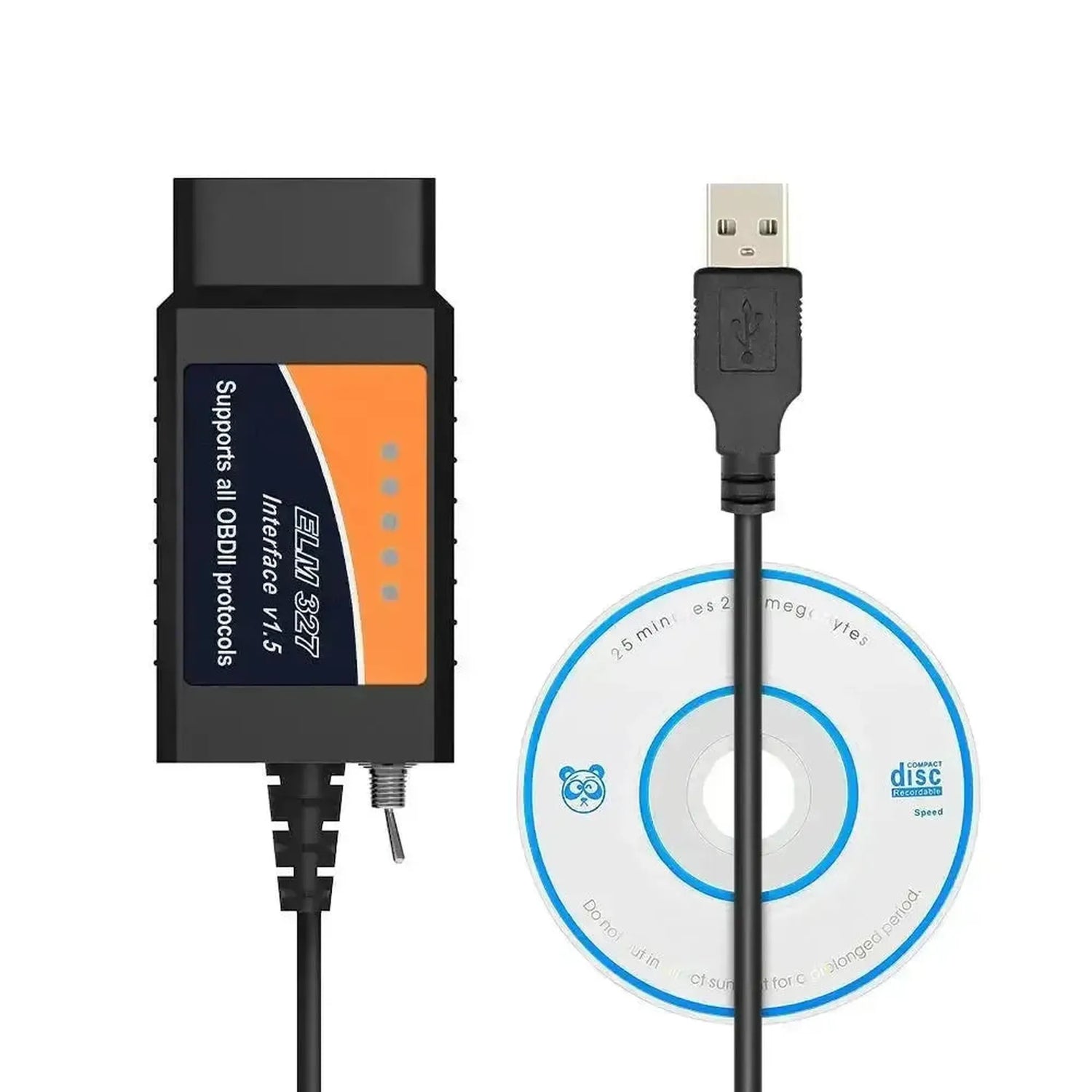

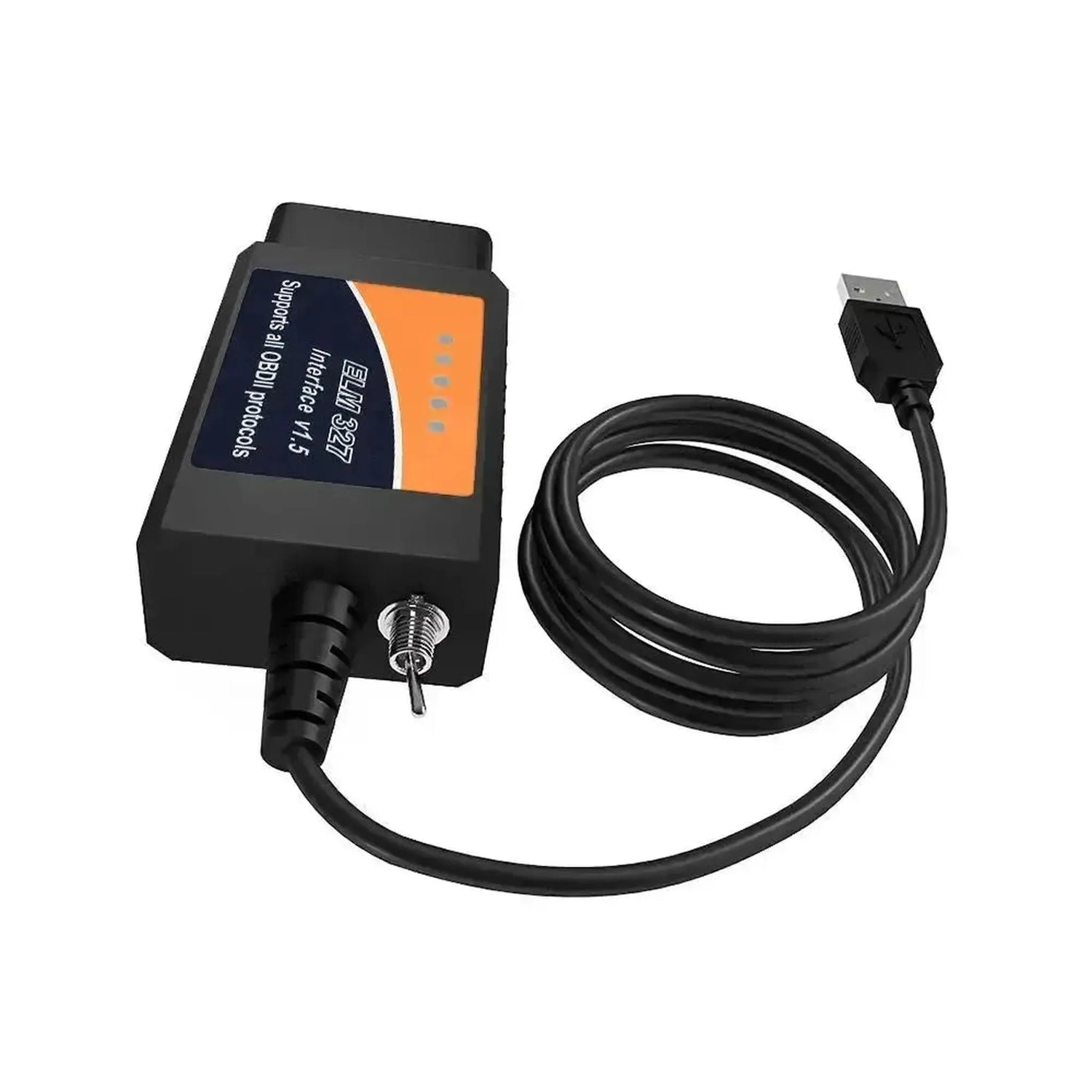

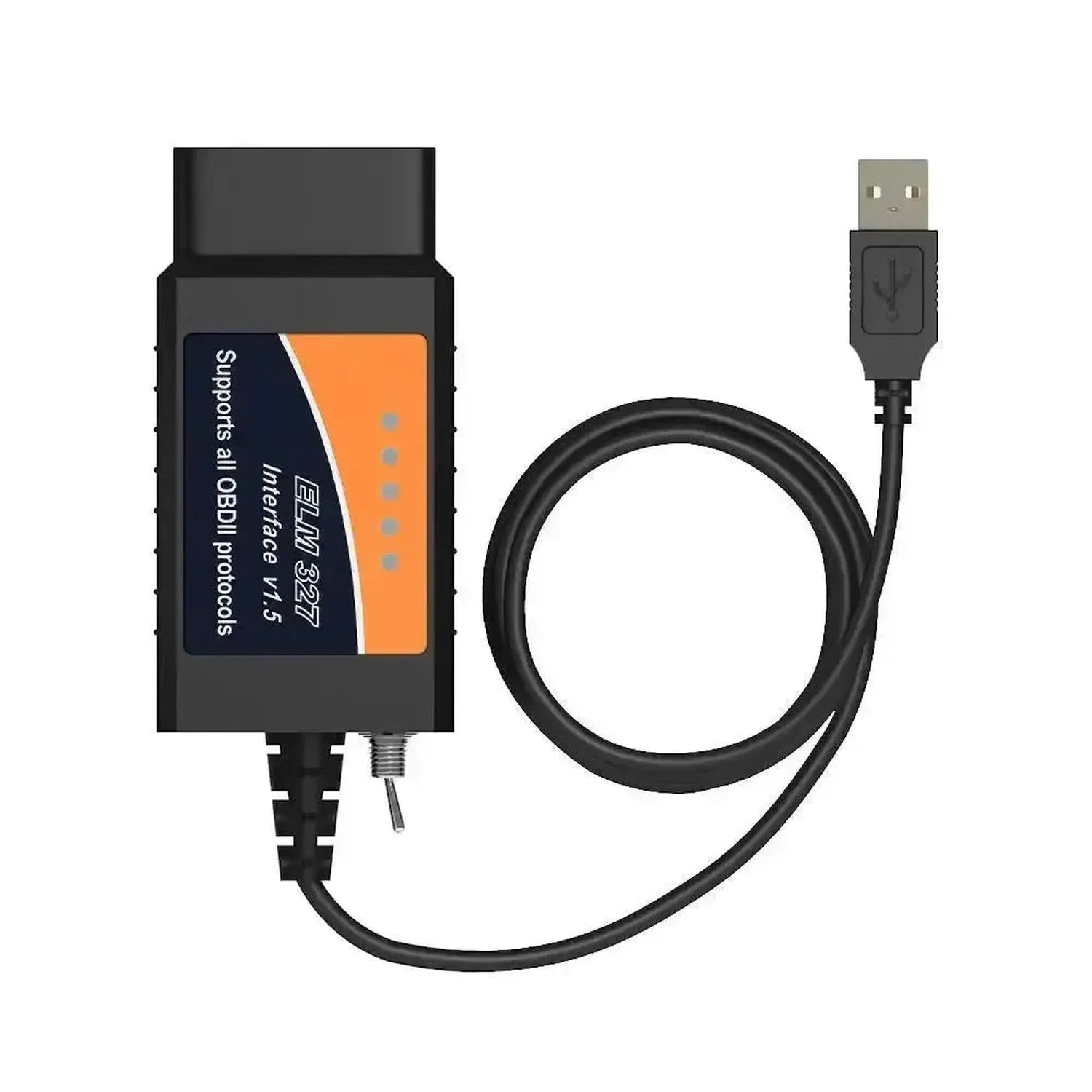

De Universele ELM327 (CHT340) is een bedrade USB-interfacekabel ontworpen voor voertuigdiagnostiek en het aanpassen van complexe voertuigconfiguraties. De kabel maakt gebruik van een standaard OBD2-connector (16-pins) aan de voertuigzijde en een USB-A aansluiting voor communicatie met een externe laptop of pc. Deze interface is uitgerust met een ingebouwde fysieke tuimelschakelaar, waardoor het systeem in staat is om hardwarematig te wisselen tussen de verschillende CAN-bus netwerken die door de voertuigfabrikant worden gebruikt, specifiek gericht op diagnose, coderen en programmeren.

Binnen het voertuignetwerk functioneert de interfacekabel als de seriële brug tussen de voertuigmodules en externe diagnosesoftware. Dankzij de HS/MS-CAN schakelaar kan de gebruiker de datacommunicatie handmatig omleiden tussen High-Speed CAN (standaard op pin 6 en 14) en Medium-Speed CAN (omgeleid naar pin 3 en 11). Dit stelt de interne CH340-chip in staat om datastromen te verwerken van regeleenheden die buiten het bereik van reguliere diagnoseapparatuur vallen, zoals de comfort-, audio- en carrosseriemodules. Zodra de software een protocolwijziging vereist, wordt de schakelaar omgezet om direct en veilig in te grijpen op het geselecteerde subnetwerk, wat nauwkeurige parameterwijzigingen mogelijk maakt.

PLUSPUNTEN

✔ Voorzien van een hardwarematige schakelaar voor directe toegang tot zowel HS-CAN als MS-CAN netwerken.
✔ Maakt gebruik van een CH340-chip voor een stabiele en betrouwbare seriële dataoverdracht via USB.
✔ Volledig geoptimaliseerd voor gespecialiseerde configuratiesoftware zoals FORScan en ELMConfig.
✔ Verleent toegang tot secundaire voertuigmodules die met standaard uitleesapparatuur onzichtbaar blijven.

AANDACHTSPUNTEN

✕ De communicatierouting vereist handmatige bediening van de schakelaar; de software schakelt niet automatisch.
✕ Vereist voorafgaande installatie van specifieke CH340-drivers om herkenning op een Windows-systeem te garanderen.
✕ Functioneert uitsluitend via een vaste USB-verbinding en ondersteunt geen draadloze protocollen.
✕ Wordt geleverd als interface-hardware; de werking is volledig afhankelijk van externe diagnosesoftware.

Toepassingen en functionaliteiten

De interfacekabel faciliteert diagnostische en uitvoerende taken door gerichte seriële data-uitwisseling tussen voertuigregeleenheden (ECU's) en pc-software.

  • Foutcodes (DTC's) uitlezen en wissen: Toegang tot storingen in motor-, transmissie-, ABS- en airbagmodules via reguliere OBD2-protocollen en specifieke CAN-kanalen.
  • Live datastreaming: Real-time monitoren van sensorwaarden zoals inspuitdrukken, inlaatluchttemperaturen en accuspanningen voor dynamische rendementsanalyse.
  • Actuatortesten: Het handmatig elektronisch aansturen van componenten, zoals relais, brandstofpompen en stelmotoren, om de fysieke werking te verifiëren via software-commando's.
  • Service-intervallen resetten: Communicatie met het instrumentenpaneel (IPC) voor het resetten van onderhoudsintervallen, olieservice-indicatoren en inspectiemeldingen.

Speciale functies en mogelijkheden

Dankzij de fysieke hardwaremodificatie (de schakelaar) biedt deze kabel toegang tot diepere architectuurniveaus die normaal zijn voorbehouden aan dealerapparatuur.

  • Dual-Network Toegang: De tuimelschakelaar overbrugt fysiek de OBD2-pinnen, waardoor directe datacommunicatie met het MS-CAN netwerk (Medium-Speed) mogelijk wordt zonder herbedrading.
  • As-Built Data beheer: Maakt het inlezen, back-uppen en wegschrijven van hexadecimale codeblokken (As-Built configuraties) in centrale regeleenheden mogelijk.
  • Module-configuratie (Coderen): Ondersteunt het in- of uitschakelen van verborgen voertuigparameters, zoals automatische portiervergrendeling, bandenspanningsmonitoring (TPMS) of het toevoegen van cruise control.
  • DPF- en inleerfuncties: Faciliteert het initiëren van statische roetfilterregeneraties en het wissen van adaptatiewaarden na het vervangen van motorcomponenten zoals injectoren of gasklephuizen.

Compatibele voertuigen

De interfacekabel ondersteunt standaard OBD2-diagnostiek voor de meeste voertuigen (benzine vanaf 2001, diesel vanaf 2004). De ingebouwde netwerkschakelaar is echter specifiek ontworpen voor voertuigen met een gescheiden HS/MS-CAN infrastructuur:

Ford:

  • Focus / C-Max: Vanaf generatie Mk2.
  • Mondeo / S-Max / Galaxy: Vanaf generatie Mk4.
  • Fiesta / Fusion: Compatibel met modellen voorzien van CAN-bus.
  • Kuga / Transit / Ranger: Modellen met verdeelde module-architectuur.

Mazda / Lincoln / Mercury:

  • Mazda: Mazda 2, 3, 5, 6, CX-5 en CX-7 (modellen gebaseerd op gedeelde netwerkplatformen).
  • Lincoln & Mercury: Diverse modellen voorzien van compatibele CAN-bus componenten.

Compatibele software en besturingssystemen

Deze USB-interfacekabel functioneert als doorgeefluik en is voor de bediening volledig afhankelijk van third-party pc-software.

Compatibele software:

  • FORScan: Uitgebreide diagnose, programmering en As-Built modificaties (sterk aanbevolen voor dit kabeltype).
  • ELMConfig: Gespecialiseerde tool voor configuratie van centrale voertuigmodules in specifieke platformen.
  • Focccus: Software gericht op het wijzigen van centrale configuratieparameters in BCM-modules.
  • ScanMaster-ELM: Geschikt voor standaard generieke OBD2 emissiegerelateerde diagnostiek.

Besturingssystemen:

  • Windows: Compatibel met Windows 7, 8, 10 en 11 (vereist toewijzing van een virtuele COM-poort via Apparaatbeheer).
💡
Goed om te weten: Zorg ervoor dat de baudrate in de apparaatinstellingen van Windows en de diagnosesoftware overeenkomen (vaak 38400 of 500000 kbps) voor een foutloze gegevensoverdracht tijdens het wegschrijven van coderingen.

Verpakkingsinhoud

  • 1x Universele ELM327 (CHT340) met HS/MS-CAN Switch | USB-Interfacekabel

Technische specificaties

Specificatie Omschrijving
Productmerk Universeel
Productmodel ELM327 USB (CH340) met HS/MS Switch

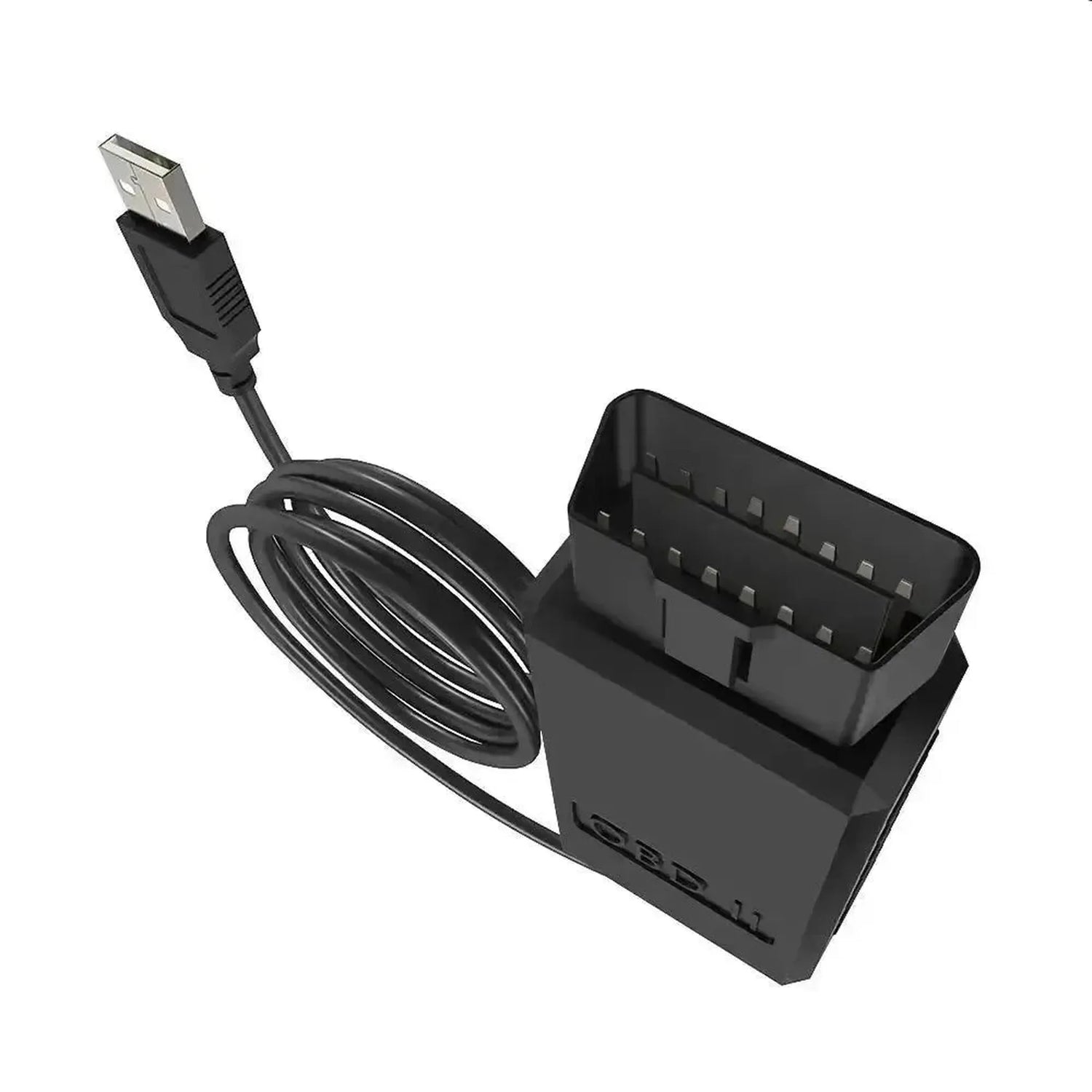

Connectortype voertuig 16-pins OBD2 (Mannelijk)
Connectortype systeem USB-A 2.0

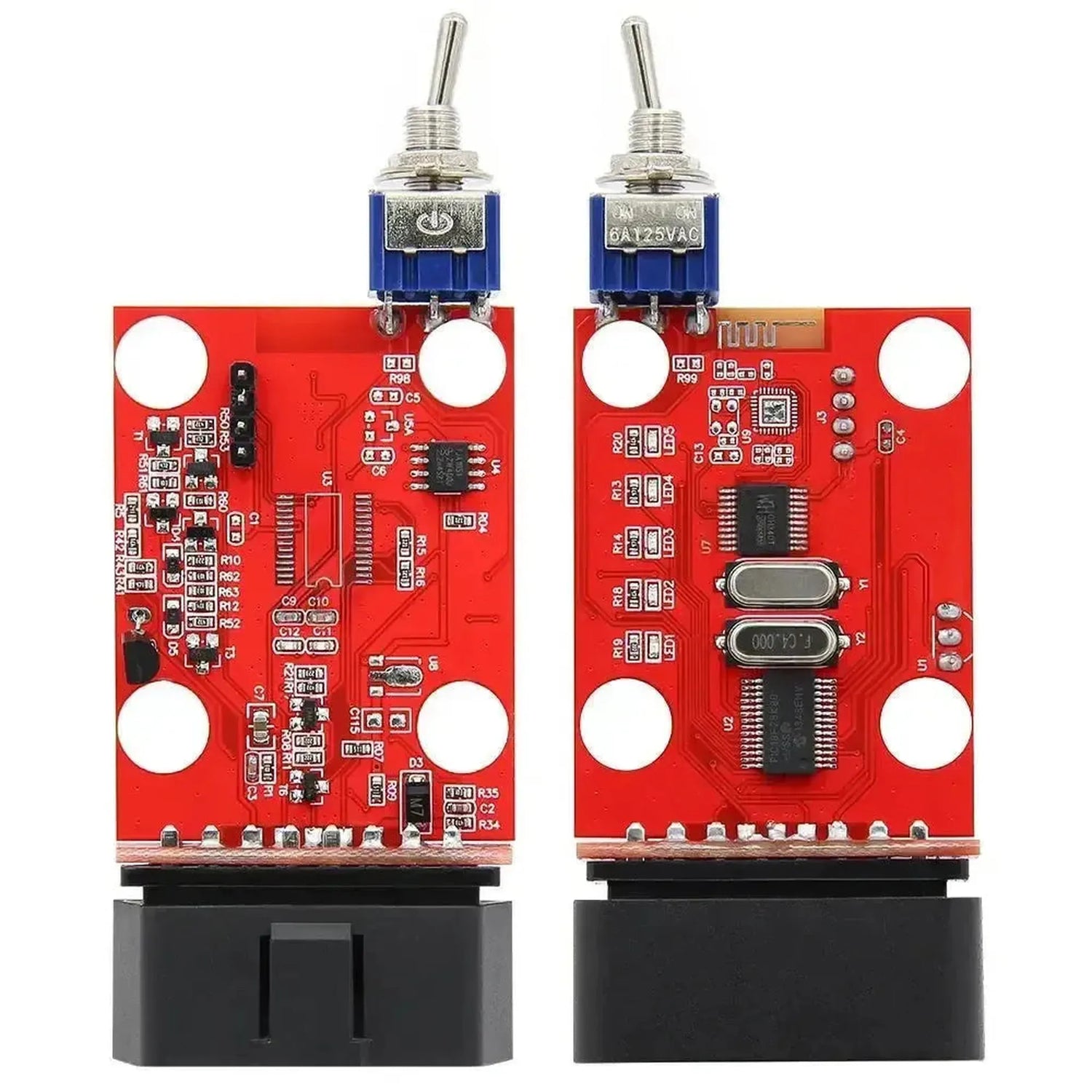

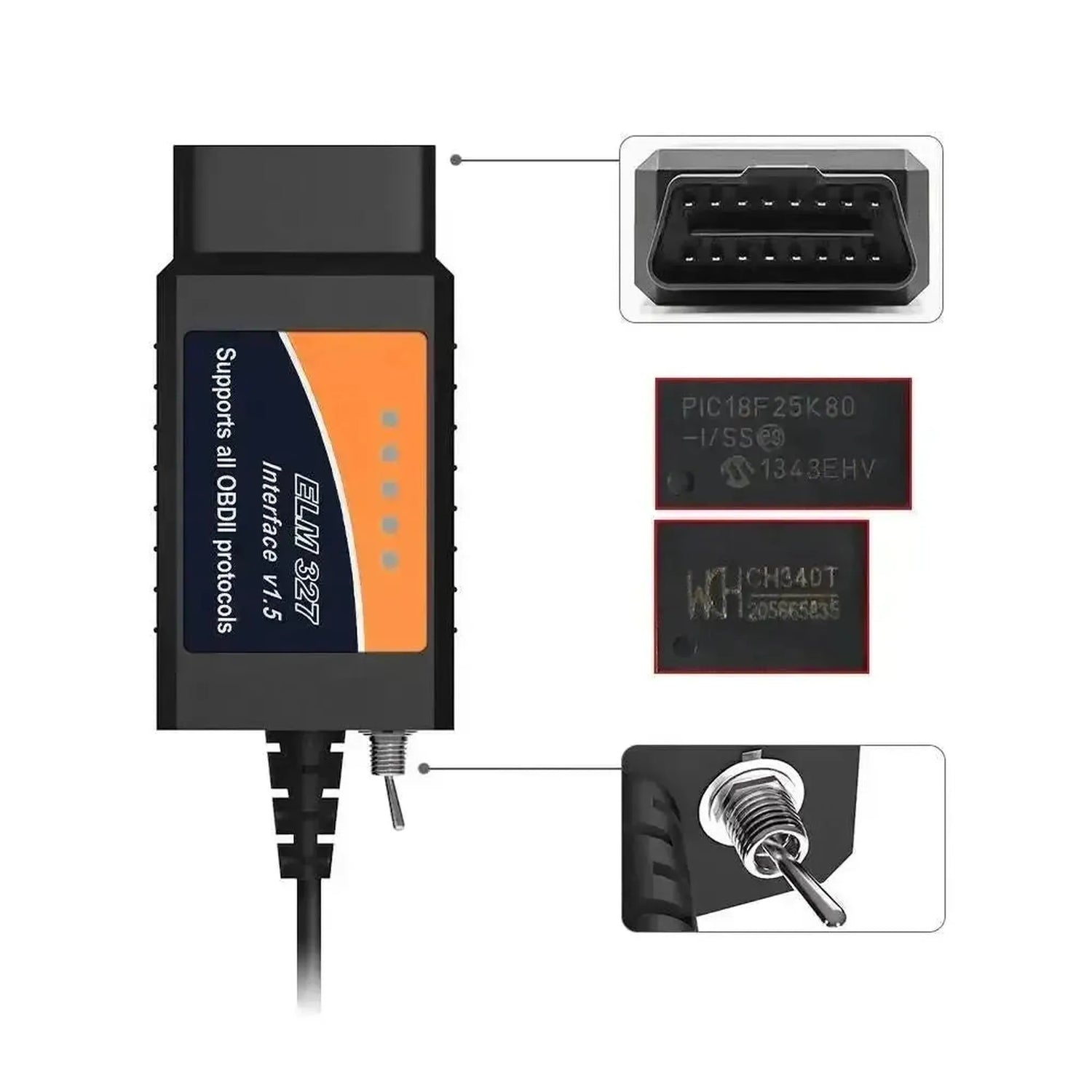

Interne communicatiechip CH340 Seriële USB-controller
Netwerkschakeling Mechanische tuimelschakelaar (Pin 6/14 voor HS-CAN, Pin 3/11 voor MS-CAN)
Ondersteunde protocollen ISO15765-4 (CAN), ISO14230-4 (KWP2000), ISO9141-2, J1850 VPW, J1850 PWM
Werkspanning 12V (Gevoed via de OBD2-poort van het voertuig)
Kabellengte Circa 1.5 meter
