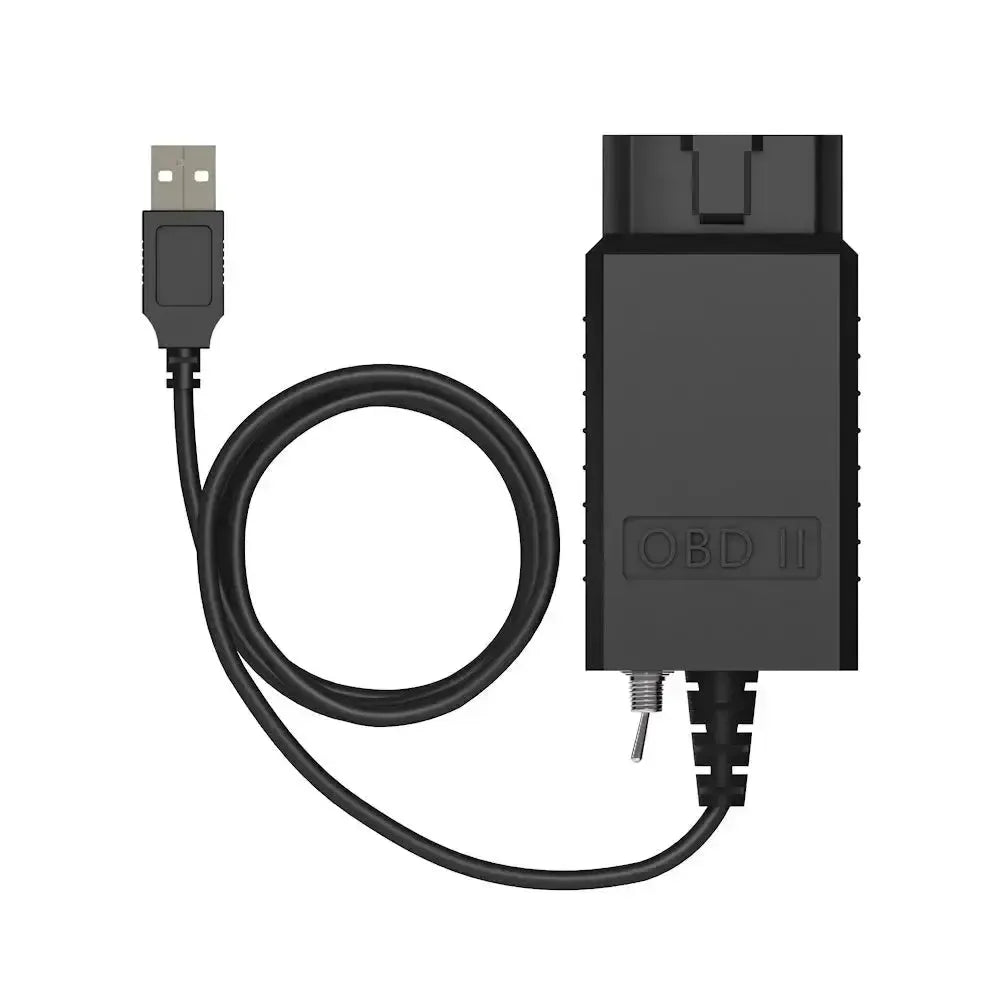

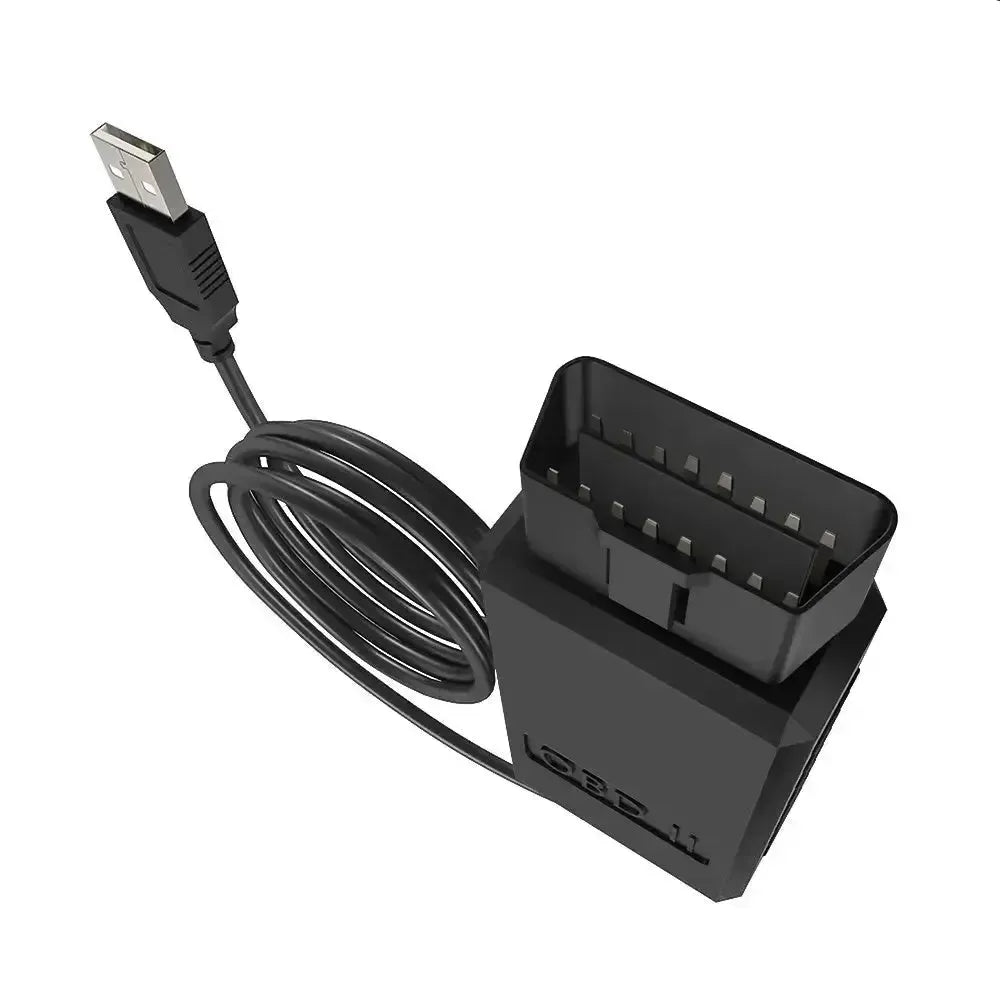

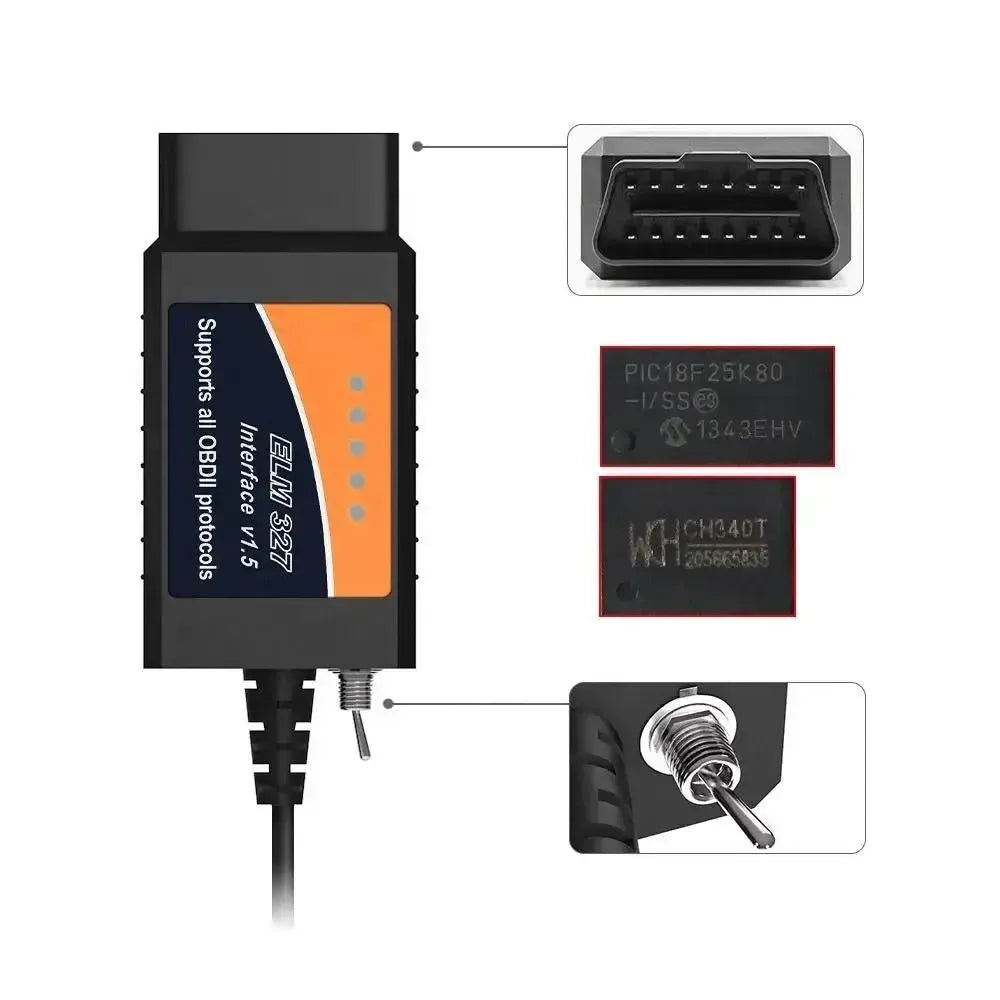

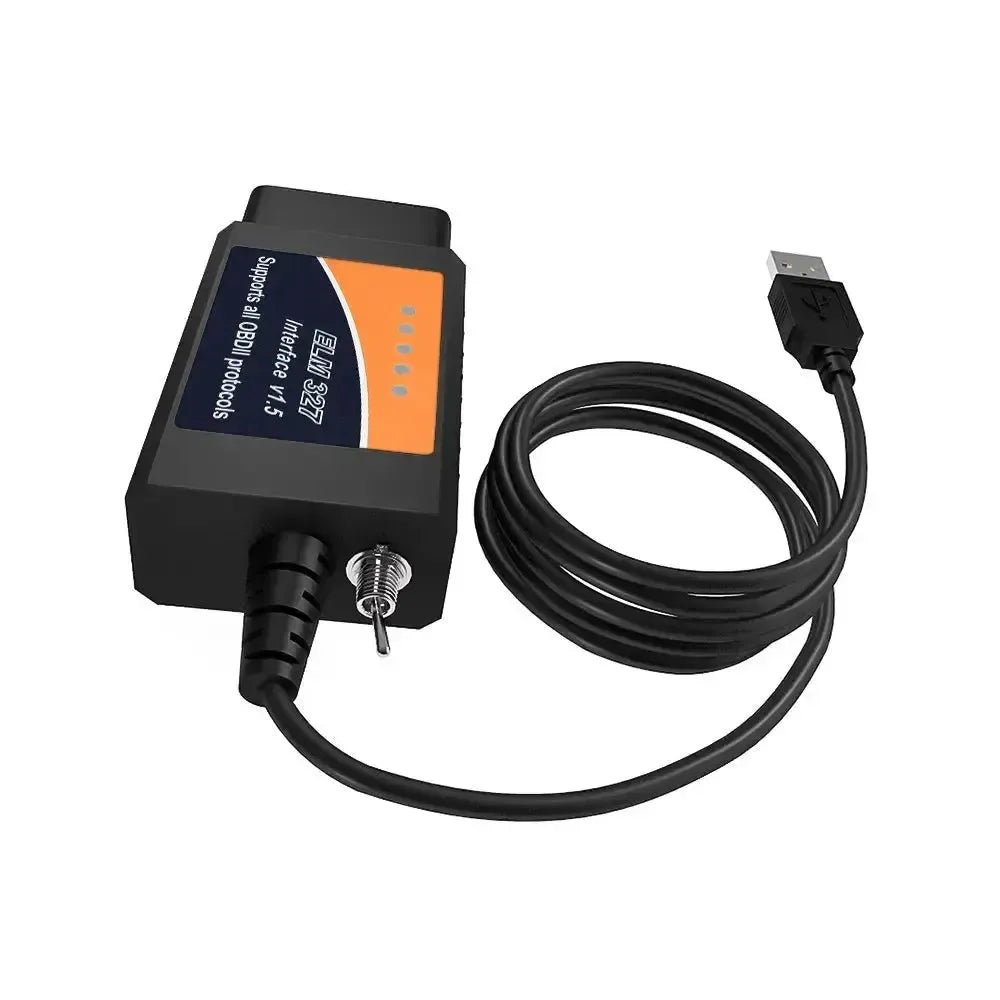

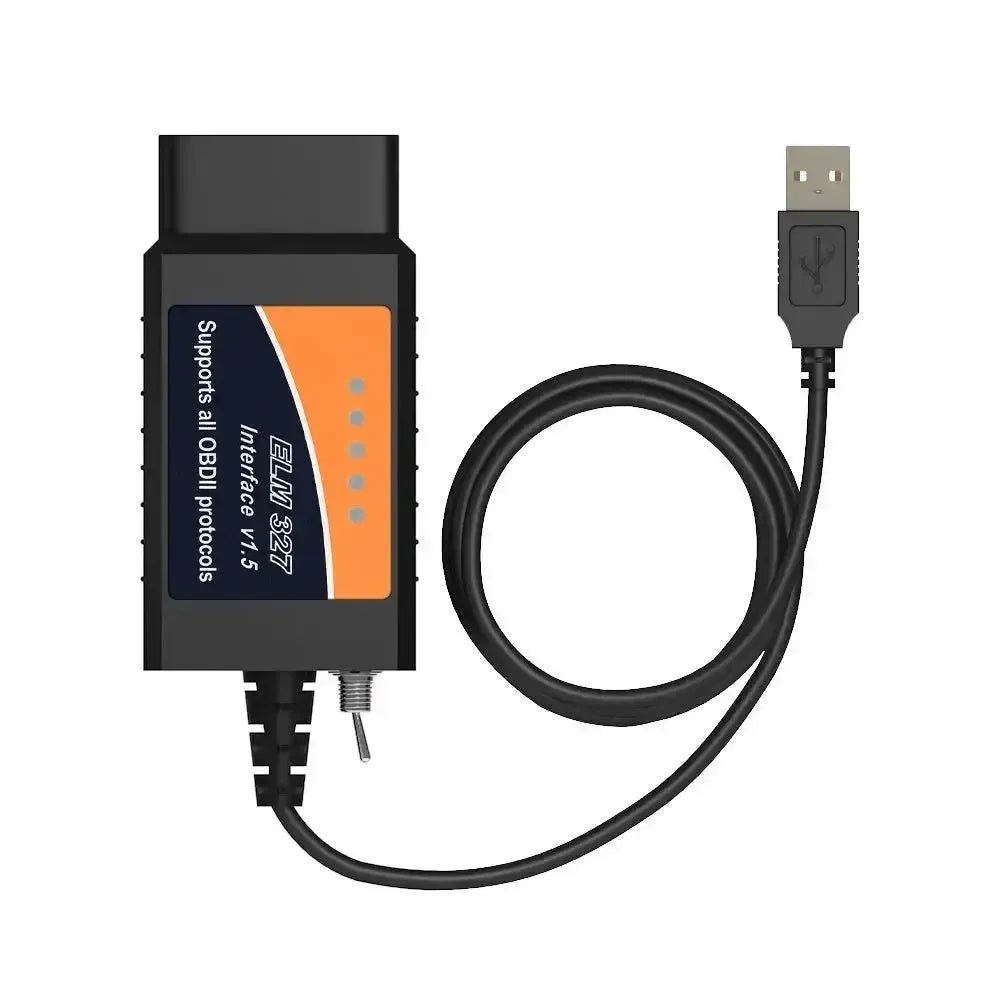

Universele (FT232RL) HS/MS-CAN Switch | ELM327-Interfacekabel (USB)

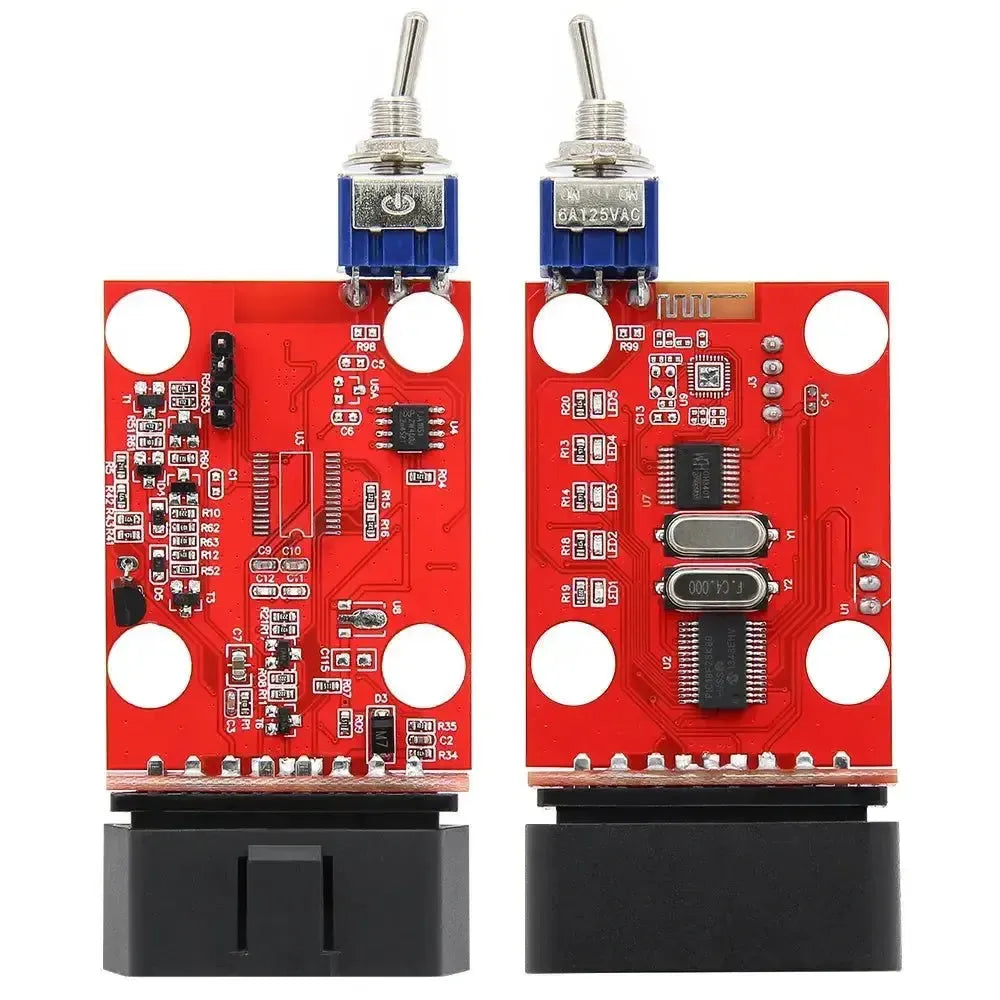

De Universele (FT232RL) HS/MS-CAN Switch ELM327-Interfacekabel (USB) is een diagnostisch hulpmiddel dat is ontworpen voor voertuigen. Deze kabel maakt gebruik van de FT232RL chip, bekend om zijn stabiliteit en betrouwbaarheid, en beschikt over een geïntegreerde HS/MS-CAN schakelaar. De verbinding met het voertuig verloopt via de standaard OBD-II-aansluiting, terwijl de communicatie met een computer plaatsvindt via een USB-verbinding.

Het unieke aan deze interfacekabel is de mogelijkheid om te schakelen tussen het High-Speed CAN (HS-CAN) en het Medium-Speed CAN (MS-CAN) netwerk in compatibele voertuigen. Dit opent de deur naar geavanceerde diagnostische mogelijkheden en programmeerfuncties voor specifieke modules die niet toegankelijk zijn via standaard ELM327-interfaces, zoals het uitlezen van modules voor airconditioning, stuurbekrachtiging en infotainment.

Toepassing en functionaliteit:

Deze interfacekabel is bedoeld voor geavanceerde voertuigdiagnose en -aanpassing, met name voor voertuigen die zowel HS-CAN als MS-CAN netwerken gebruiken.

• HS/MS-CAN Schakelaar: Maakt het mogelijk om te wisselen tussen de High-Speed en Medium-Speed CAN-netwerken, wat toegang biedt tot een breder scala aan voertuigmodules en functionaliteiten dan een standaard ELM327-interface.
• Geavanceerde Diagnose: Ondersteunt het uitlezen en wissen van foutcodes (DTC's), het weergeven van live sensorgegevens en het uitvoeren van specifieke tests op diverse modules, inclusief die op het MS-CAN netwerk.
• Moduletoegang: Biedt toegang tot modules zoals ABS, airbags, stuurbekrachtiging, instrumentenpaneel, klimaatbeheersing en audiosystemen, die vaak op het MS-CAN netwerk opereren.

Compatibele voertuigen en toepassingen:

Deze interfacekabel is compatibel met een breed scala aan voertuigen die de standaard OBD-II-protocollen ondersteunen, met een focus op uitgebreide compatibiliteit met modellen die zowel HS-CAN als MS-CAN netwerken gebruiken.

• Universeel OBD-II: Geschikt voor de meeste voertuigen geproduceerd na 1996 in de VS, na 2001 in Europa (benzine) en na 2004 (diesel), die voldoen aan de OBD-II-standaard.
• Ford-voertuigen: Specifiek ontworpen om uitgebreide toegang te bieden tot MS-CAN modules in een breed scala aan Ford-modellen (bijv. Focus, Mondeo, Kuga, Transit, Fiesta).
• Mazda-voertuigen: Compatibel met bepaalde Mazda-modellen die vergelijkbare CAN-busarchitecturen delen met Ford.

Compatibele software en applicaties:

De functionaliteit van deze interfacekabel wordt optimaal benut in combinatie met specifieke diagnostische software.

• FORScan (Windows): Deze software is speciaal ontwikkeld voor Ford-voertuigen en benut de HS/MS-CAN schakelfunctie volledig, wat toegang biedt tot geavanceerde diagnostiek, programmering en aanpassing van modules.
• ELMConfig (Windows): Een nuttige applicatie voor de configuratie en aanpassing van modules in bepaalde Ford-modellen.
• FoCCCus (Windows): Gericht op de Ford Focus, biedt deze tool diepgaande diagnostische en aanpassingsmogelijkheden.
• Overige ELM327-compatibele software (Windows): Voor algemene OBD-II-diagnose op andere merken, zoals OBD Auto Doctor, ScanMaster-ELM, PCMSCAN. De uitgebreide HS/MS-CAN functionaliteit is echter primair gericht op Ford/Mazda voertuigen.

Compatibele besturingssystemen:

Deze USB-interfacekabel is primair ontworpen voor gebruik met desktop- en laptopcomputers.

• Windows: Compatibel met Windows XP, Vista, 7, 8, 10 en 11 (32-bit en 64-bit versies). Vereist installatie van de juiste FTDI-drivers.
• Android: Niet direct compatibel via USB zonder speciale OTG-ondersteuning en applicaties die USB-seriële poorten kunnen gebruiken.
• iOS: Niet compatibel.

Ondersteunde protocollen en systemen:

Deze interfacekabel ondersteunt een breed scala aan diagnostische protocollen, inclusief de verplichte OBD-II-standaarden en specifieke CAN-netwerken.

• ISO9141-2: Voor oudere K-lijn voertuigen.
• ISO14230-4 (KWP2000): Vaak gebruikt in Aziatische en sommige Europese voertuigen.
• ISO15765-4 (CAN): Het meest voorkomende moderne protocol, inclusief High-Speed CAN (HS-CAN).
• J1850 VPW: Gebruikt door GM-voertuigen.
• J1850 PWM: Gebruikt door Ford-voertuigen.
• MS-CAN (Medium-Speed CAN): Specifiek toegankelijk via de ingebouwde schakelaar voor modules zoals infotainment, klimaatbeheersing en ABS in compatibele Ford-voertuigen.

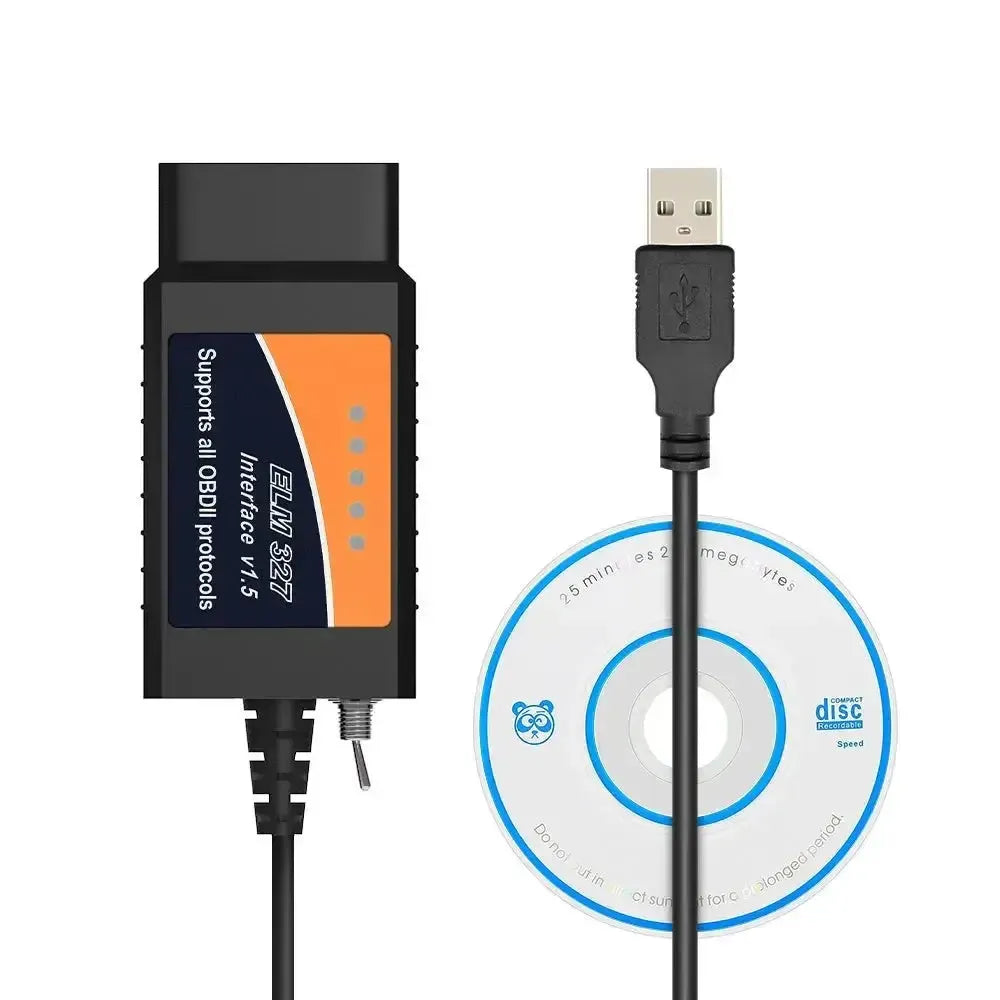

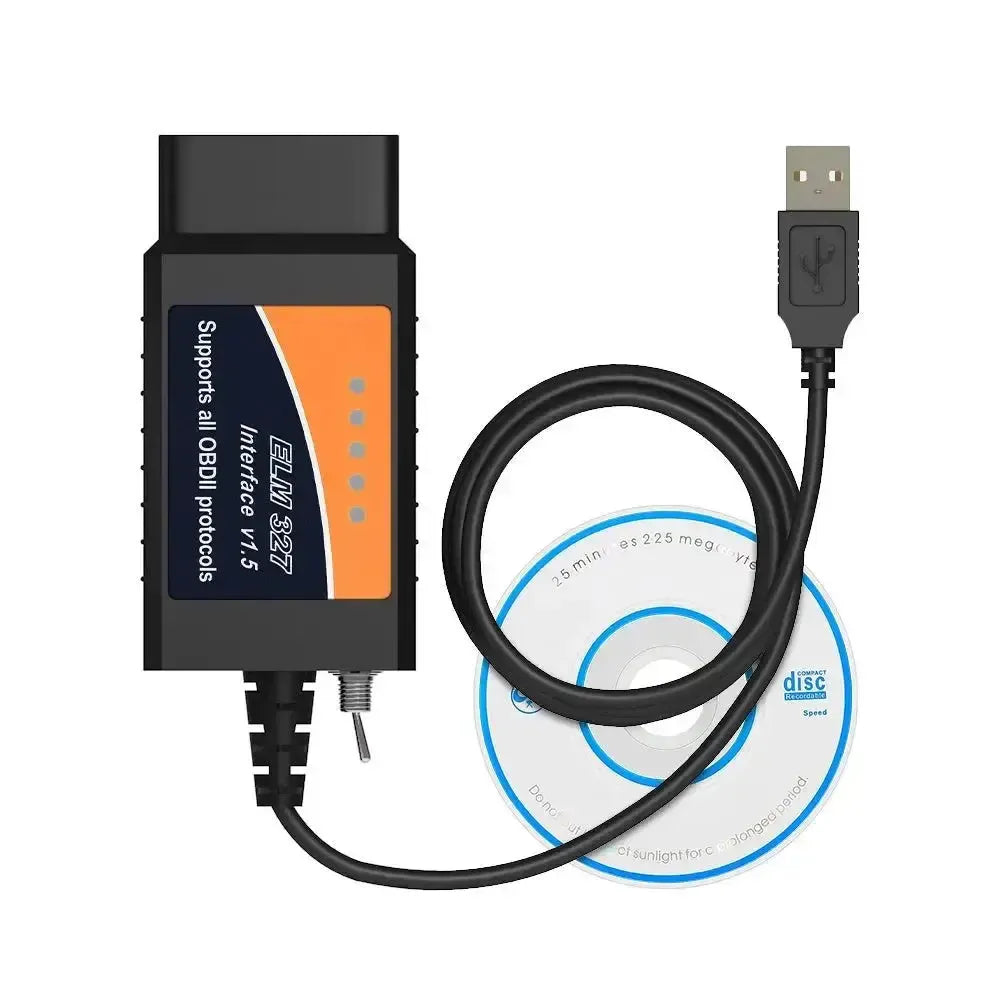

Verpakkingsinhoud:

• 1x Universele (FT232RL) HS/MS-CAN Switch ELM327-Interfacekabel (USB)
• Toegang tot drivers (online download).

Technische specificaties:
