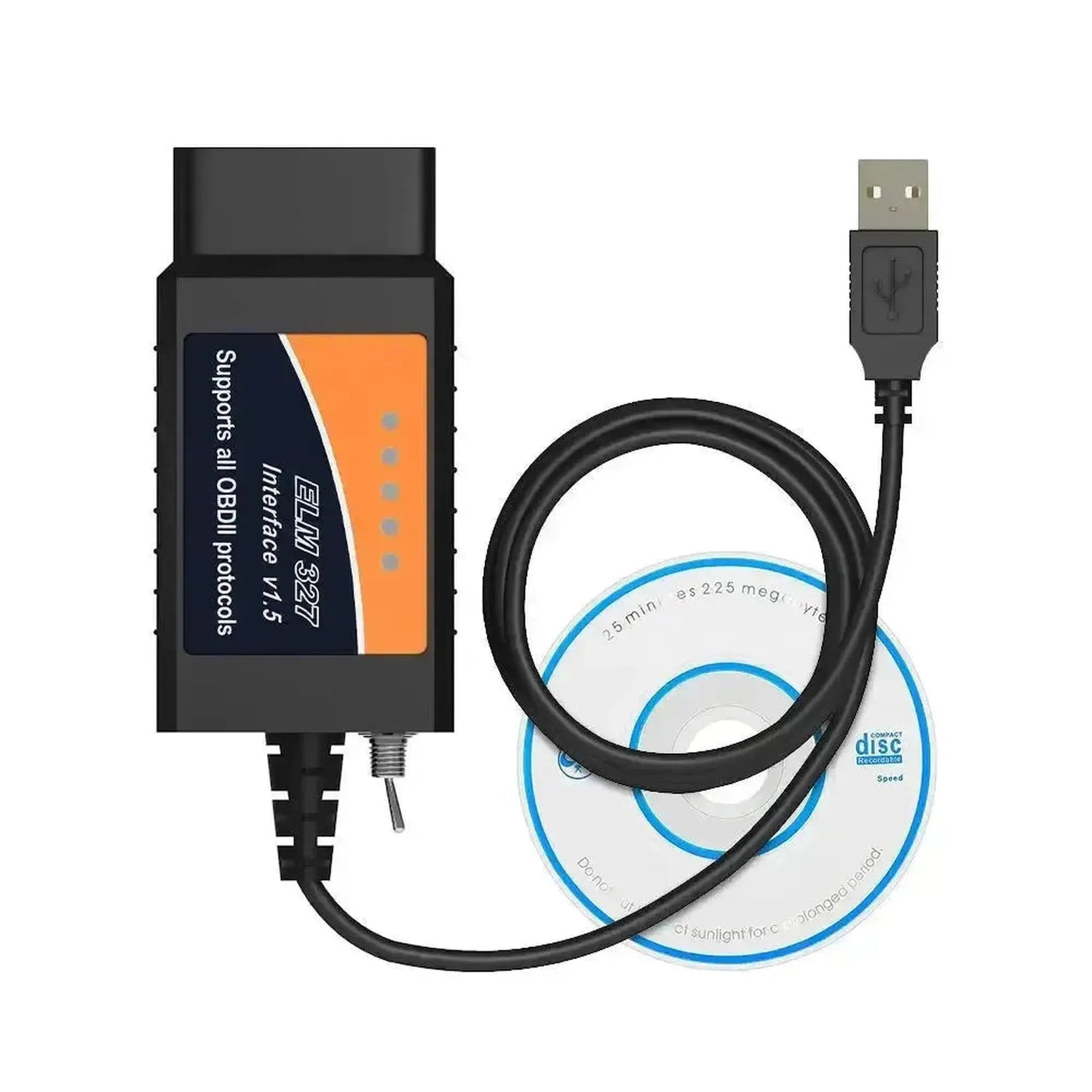

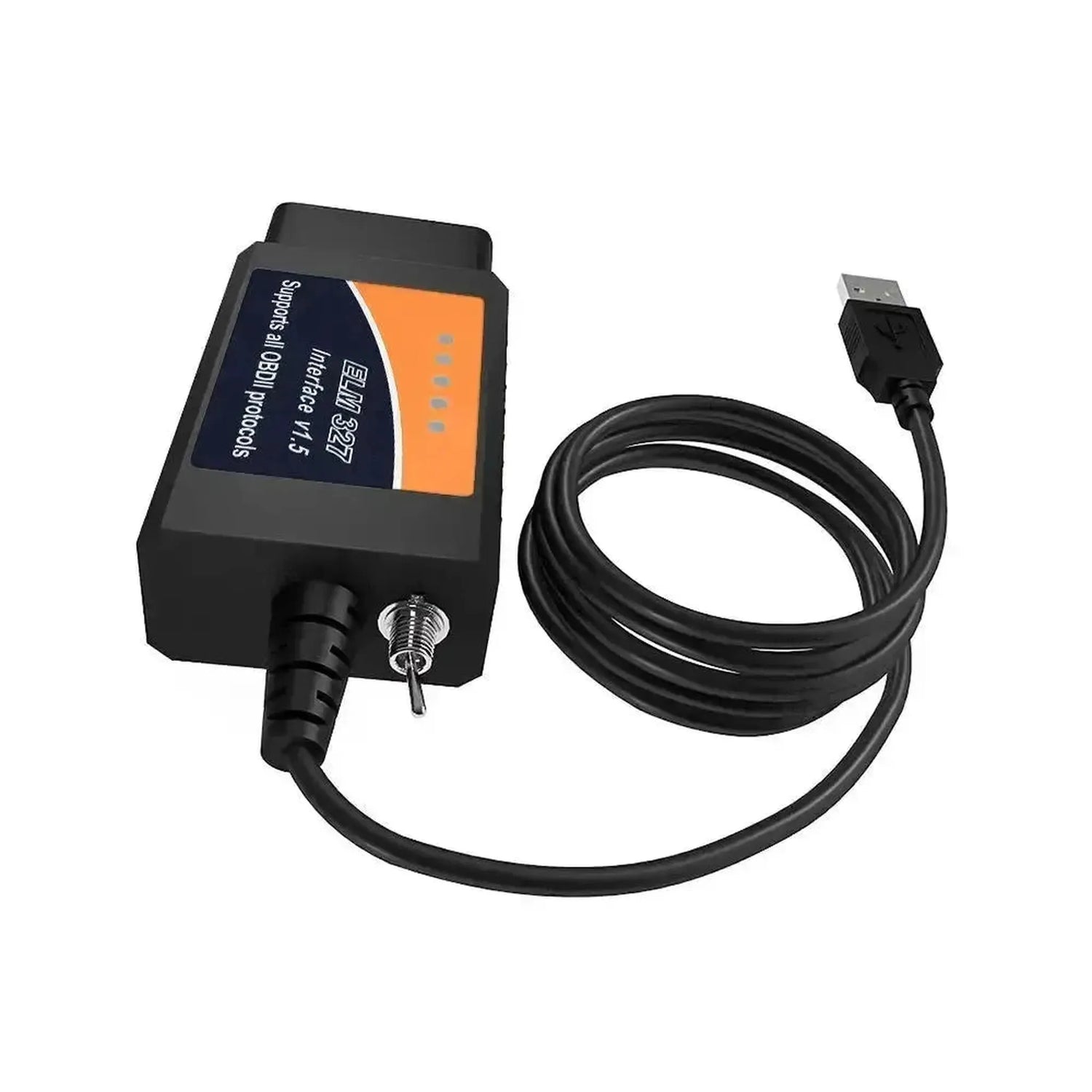

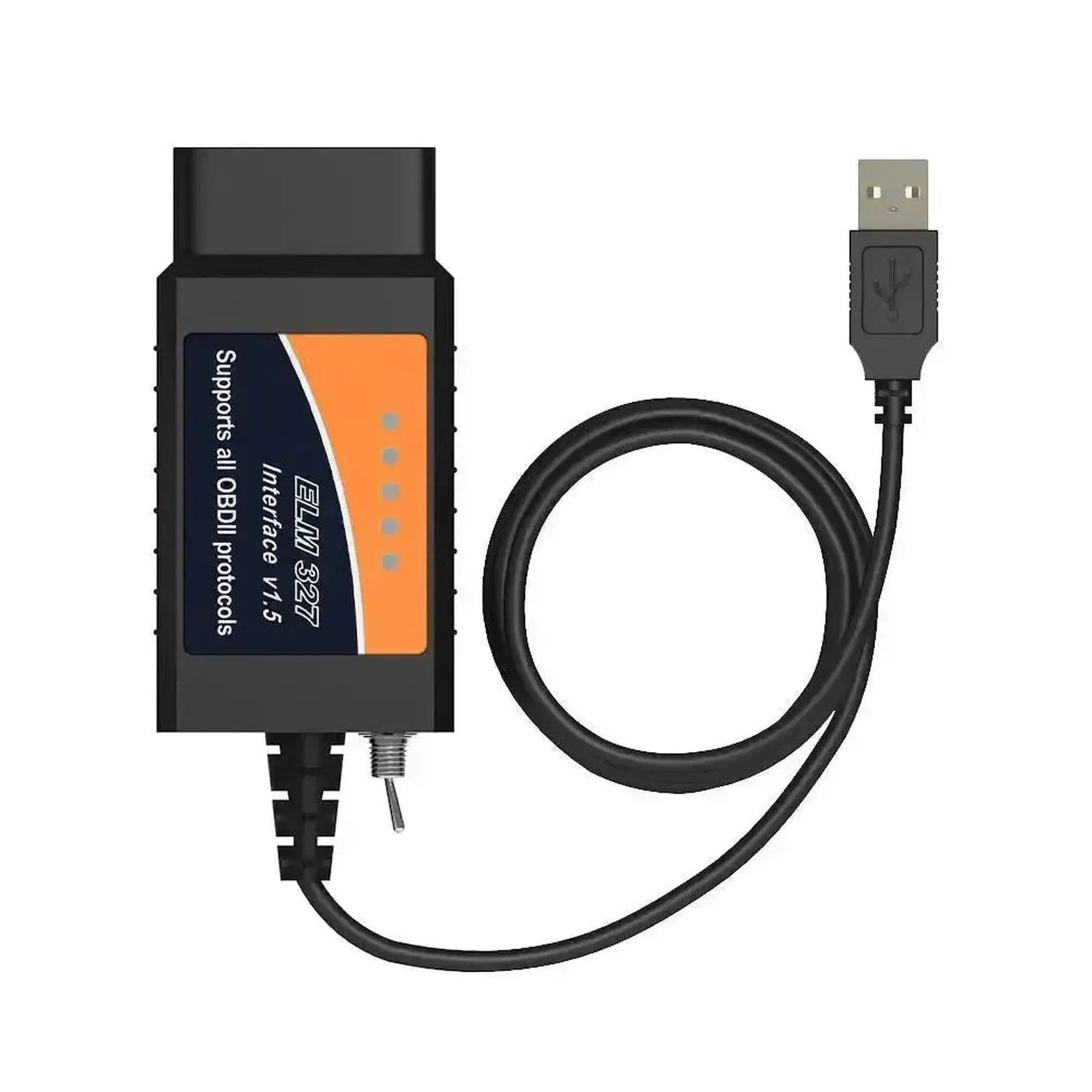

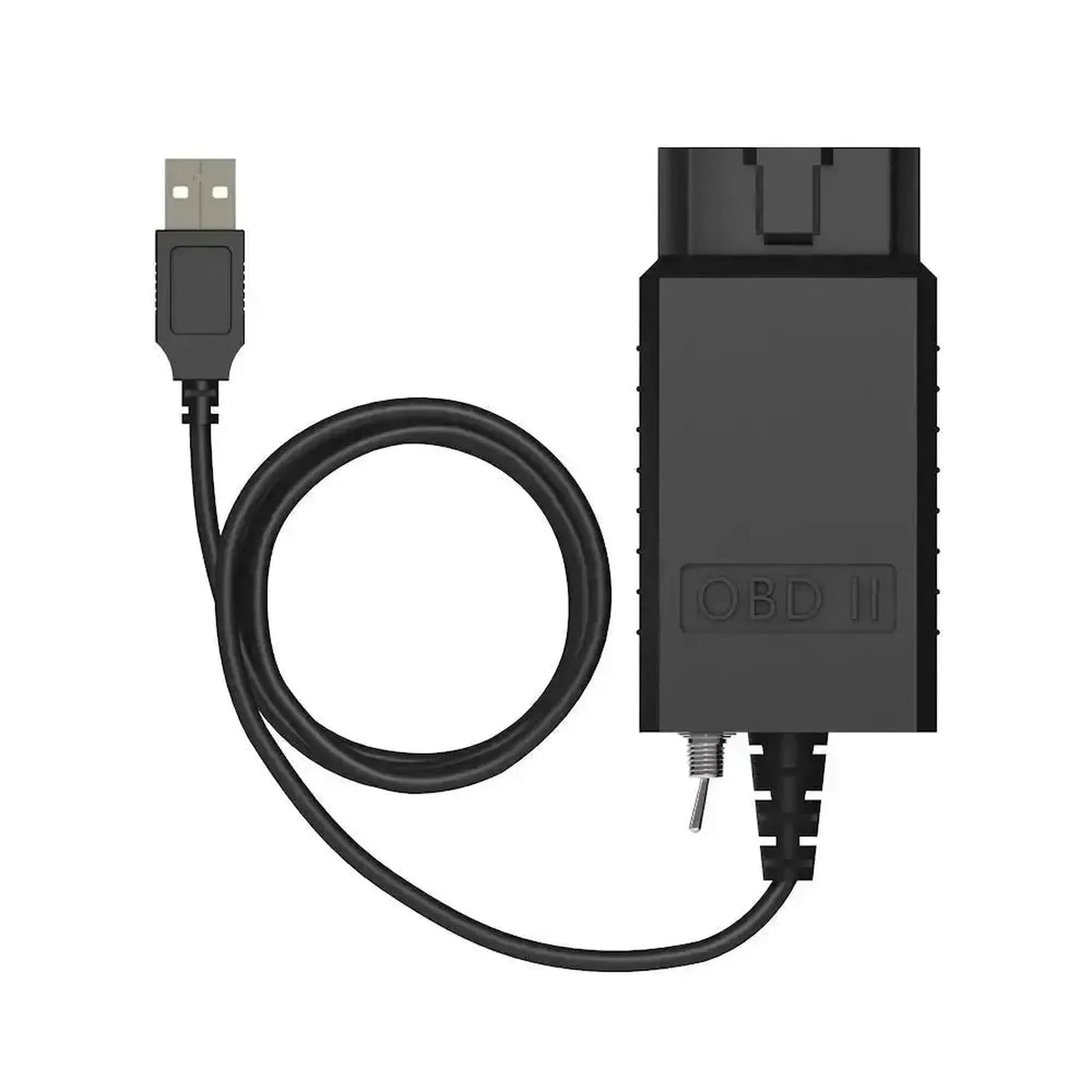

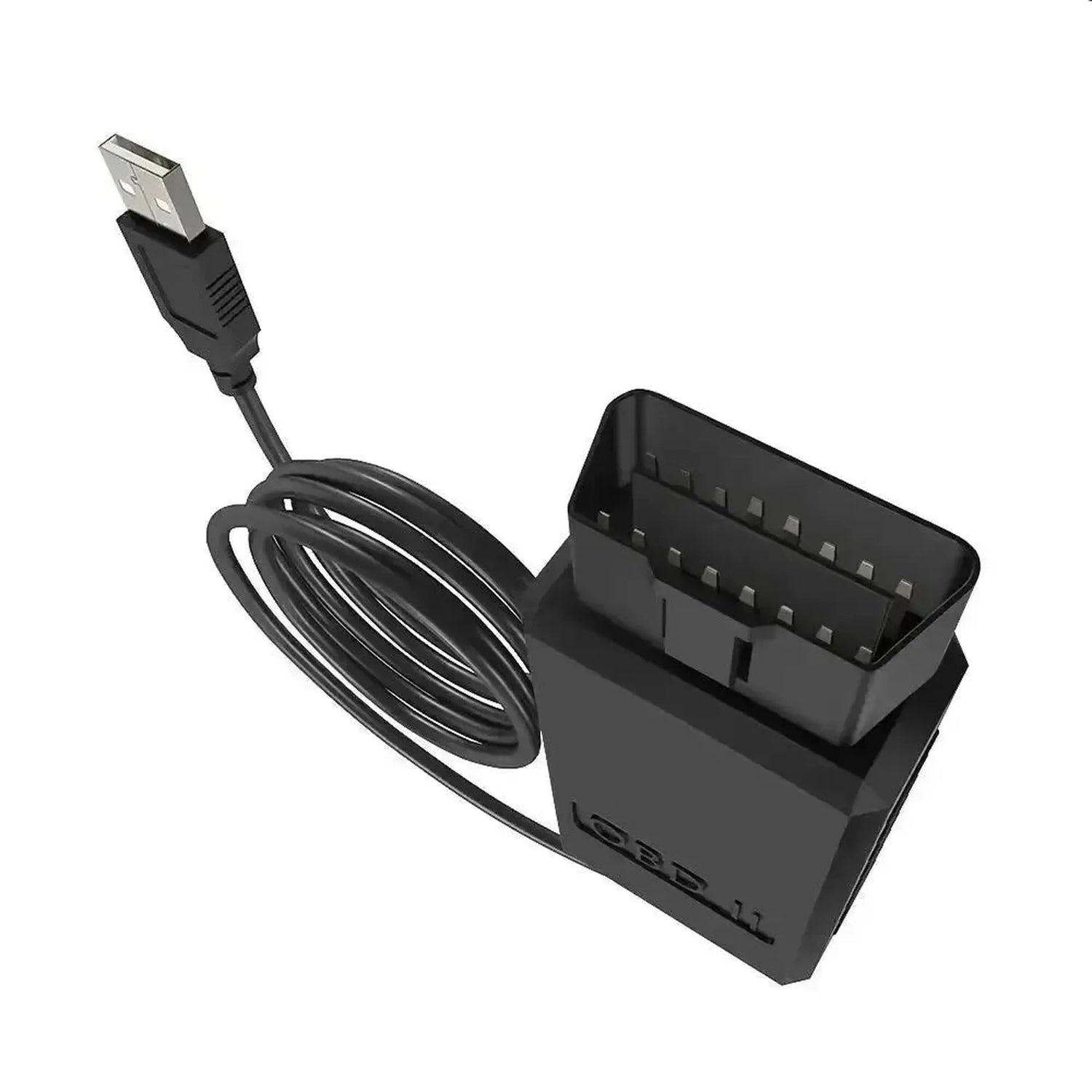

De Universele ELM327 (FT232RL) met HS/MS-CAN Switch is een diagnostische USB-interfacekabel ontworpen voor directe seriële communicatie tussen een voertuig en een extern diagnosesysteem. Deze kabel is uitgerust met een standaard 16-polige OBD2-connector aan de voertuigzijde en een USB-A aansluiting voor koppeling met een computer of laptop. De bekabelde verbinding wordt primair toegepast voor voertuigdiagnose, het real-time monitoren van voertuigparameters en het uitvoeren van module-aanpassingen en configuraties (coderen), in het bijzonder bij voertuigen die gebruikmaken van gescheiden CAN-netwerken.

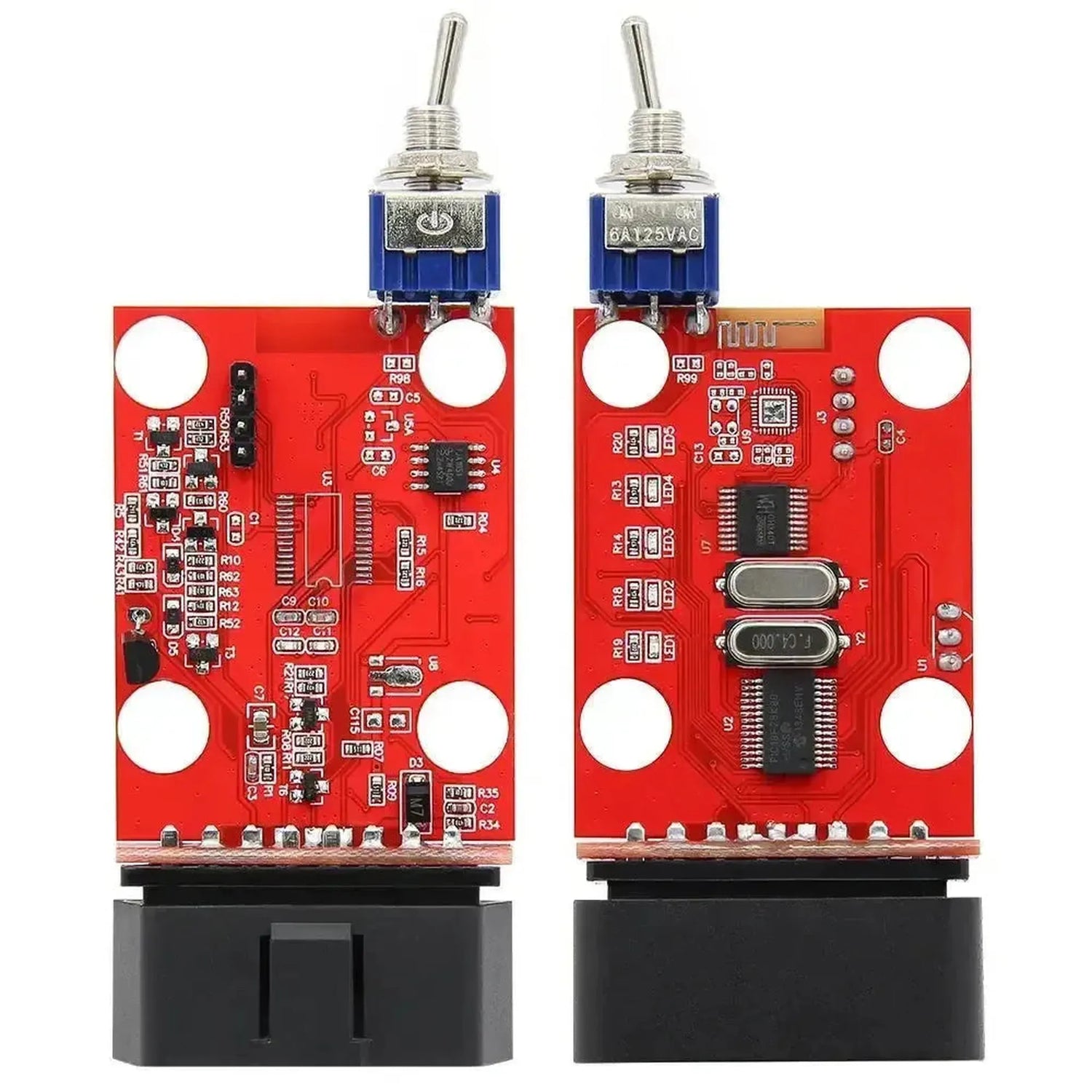

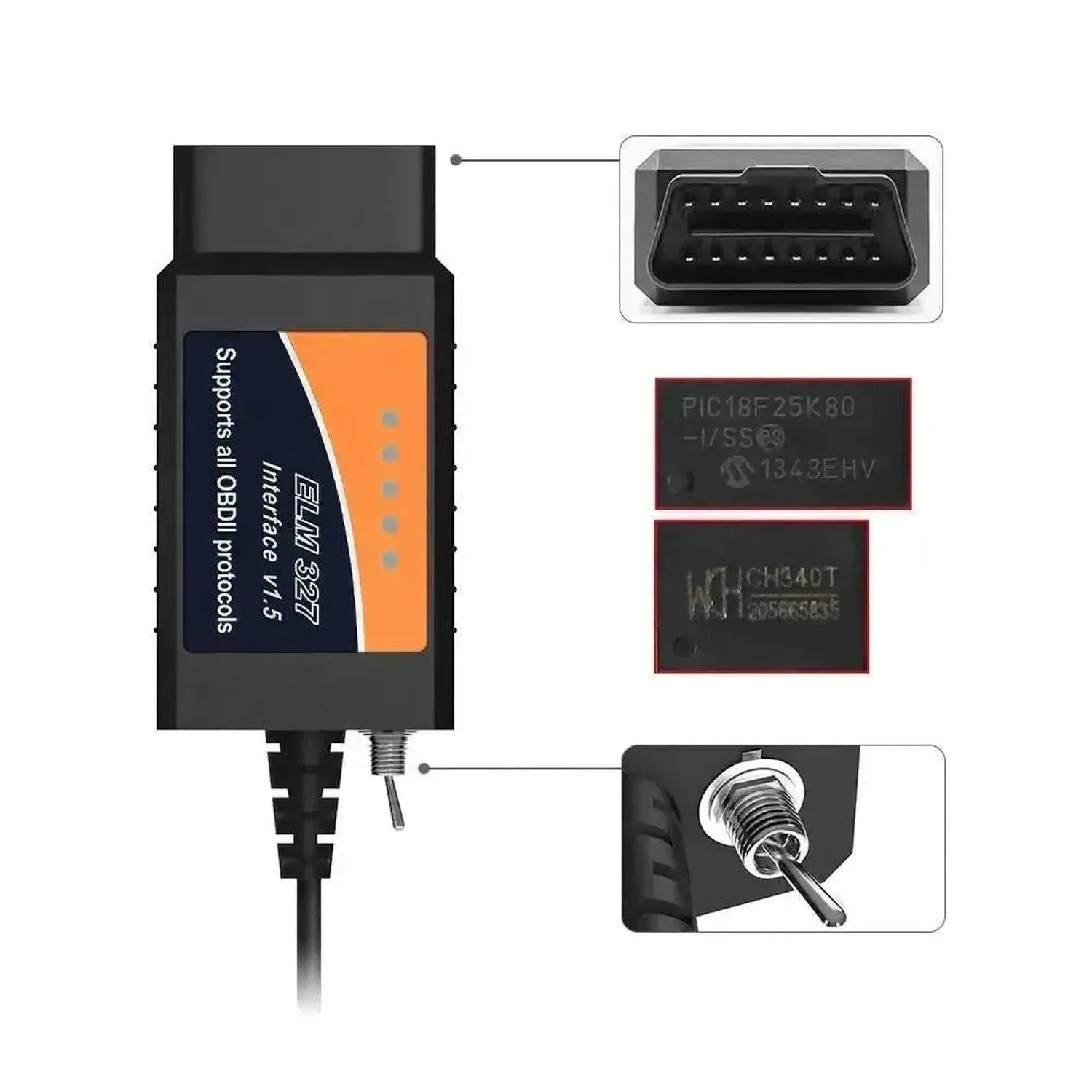

Tijdens de communicatiecyclus fungeert de interfacekabel als een protocol-omzetter die de rauwe data van de voertuignetwerken vertaalt naar een virtuele COM-poort op de computer. De ingebouwde FTDI FT232RL-chip garandeert hierbij een uiterst stabiele dataoverdracht, wat essentieel is bij schrijfbewerkingen naar de ECU. Naast de standaard OBD2-protocollen (zoals K-Line en ISO-CAN), is de kabel voorzien van een fysieke tuimelschakelaar. Hiermee schakelt de gebruiker handmatig de pintoewijzing om tussen het HS-CAN (High Speed) netwerk, voor aandrijflijnmodules, en het MS-CAN (Medium Speed) netwerk. Hierdoor krijgt diagnosesoftware toegang tot specifieke secundaire modules zoals de carrosserie-elektronica (BCM) of het instrumentenpaneel.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
De ELM327 USB-interface met switch biedt een breed scala aan diagnostische mogelijkheden, afhankelijk van de gebruikte software. De onderstaande functies worden technisch ondersteund door de interface:
- Uitlezen en wissen van DTC's: Detecteren en verwijderen van diagnostische foutcodes uit de motorregeleenheid (ECU) en secundaire modules via de OBD2-standaard.
- Live Data monitoring: Real-time uitlezen van sensorgegevens, zoals motortoerental, koelvloeistoftemperatuur, lambdasondewaarden en brandstofdrukken.
- Voertuigconfiguratie (As-Built Data): Lezen en wegschrijven van configuratiebestanden om voertuigspecifieke opties in of uit te schakelen via compatibele software.
- Service-functies: Ondersteuning bij het uitvoeren van statische regeneraties, calibraties en reset-procedures van geleerde waarden binnen diverse regeleenheden.
Speciale functies en mogelijkheden
De toevoeging van de handmatige schakelaar breidt de functionaliteit van de standaard ELM327 chip uit, wat resulteert in de volgende specifieke hardwaremogelijkheden:
- Hardwarematige netwerkomschakeling: De fysieke schakelaar verplaatst de actieve pinnen op de OBD2-stekker van de standaard CAN-bus (pinnen 6 en 14) naar de MS-CAN bus (pinnen 3 en 11).
- Toegang tot secundaire CAN-modules: Maakt communicatie mogelijk met modules die niet op het hoofdnetwerk zijn aangesloten, zoals de GEM-module, climate control, en parkeersensoren bij specifieke automerken.
- Module Initialisatie: Ondersteuning voor het pairen of initialiseren van nieuwe regelmodules in het MS-CAN netwerk na vervanging of reparatie.
Compatibele voertuigen
De kabel functioneert als standaard OBD2-interface voor alle EOBD/OBD2-compatibele voertuigen. De toegevoegde MS-CAN functionaliteit is specifiek ontwikkeld voor en getest op de volgende merken:
Ford, Mazda, Lincoln & Mercury:
- Alle modellen met MS-CAN netwerk: Geschikt voor nagenoeg alle modellen vanaf bouwjaar 2003 tot en met heden die zijn uitgerust met een gescheiden Medium Speed CAN-bus.
- Globale OBD2-ondersteuning: Benzinemotoren vanaf bouwjaar 2001 en dieselmotoren vanaf bouwjaar 2004 (EU-markt).
Compatibele software en besturingssystemen
Deze interfacekabel vereist diagnosesoftware van derden om te kunnen functioneren. De hardware is geoptimaliseerd voor softwarepakketten die het MS-CAN netwerk aanspreken.
Compatibele software:
- FORScan: Volledige voertuigdiagnose, configuratiewijzigingen en module-programmering (vereist de switch tijdens module-scans).
- ELMConfig / Focccus / FF2: Specifieke softwaretools voor het aanpassen van As-Built data en verborgen opties bij Ford en Mazda.
- ScanMaster-ELM / MultiECUScan: Voor algemene OBD2-diagnostiek (bij MultiECUScan mogelijk in combinatie met extra verloopkabels).
Besturingssystemen:
- Windows: Volledig ondersteund (Windows 7, 8, 10 en 11). Vereist de installatie van virtuele COM-poort (VCP) drivers voor de FTDI-chipset.
Verpakkingsinhoud

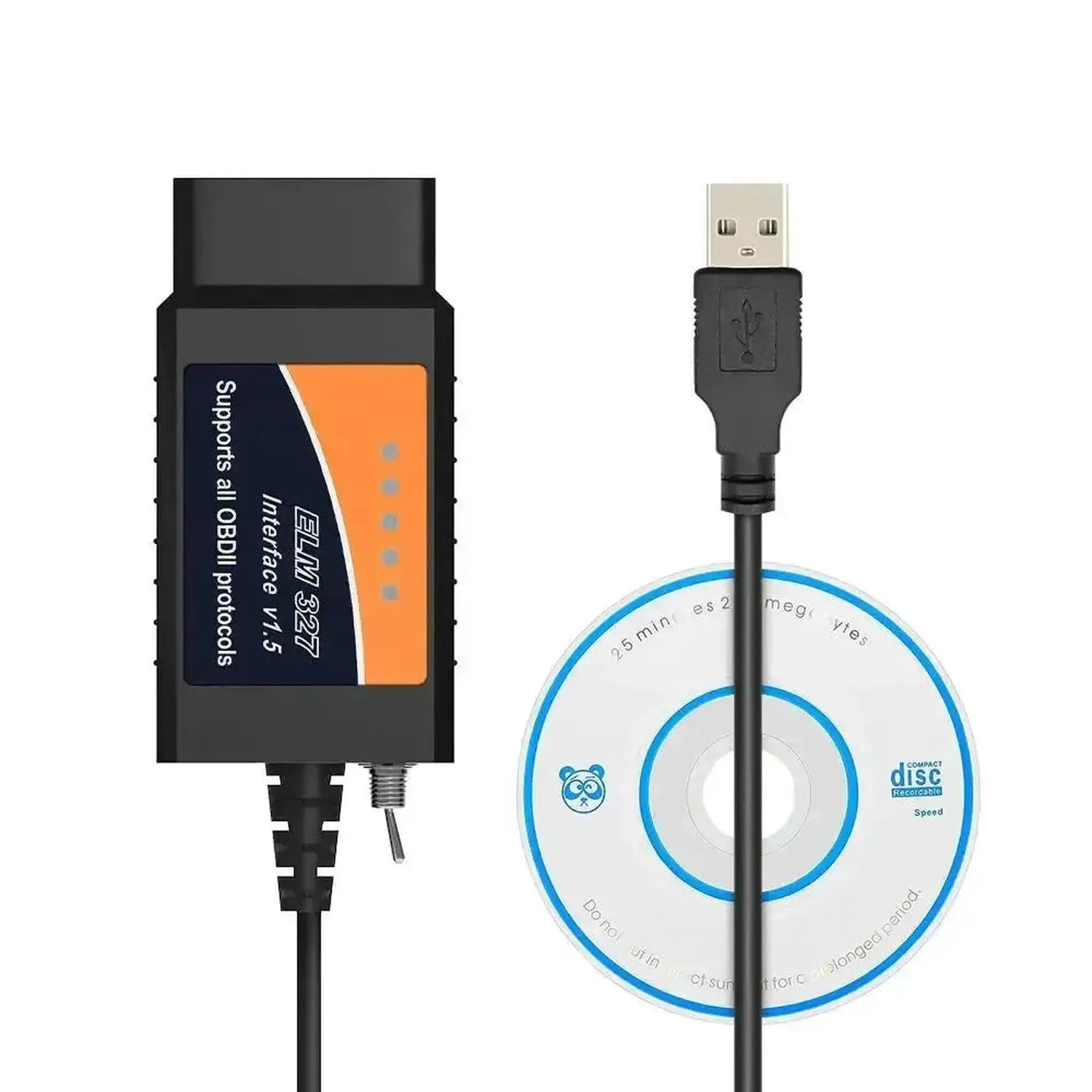

- 1x Universele ELM327 (FT232RL) met HS/MS-CAN Switch | USB-interfacekabel
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Productmerk | Universeel |
| Productmodel | ELM327 USB FT232RL met Switch |
| Aansluiting voertuig | 16-pin OBD2 (Mannelijk) |
| Aansluiting extern systeem | USB Type-A |
| Hardwareversie | v1.5 |
| Ingebouwde Chipset | FTDI FT232RL (voor USB naar Serieel omzetting) |
| Ondersteunde netwerken | HS-CAN, MS-CAN (via switch) |
| Ondersteunde protocollen | ISO 15765-4 (CAN), ISO 14230-4 (KWP2000), ISO 9141-2, J1850 VPW, J1850 PWM |
| Fysieke schakelaar | Ja, schakelt tussen pin 6/14 (HS-CAN) en pin 3/11 (MS-CAN) |
| Kabellengte | Circa 1.5 meter |
