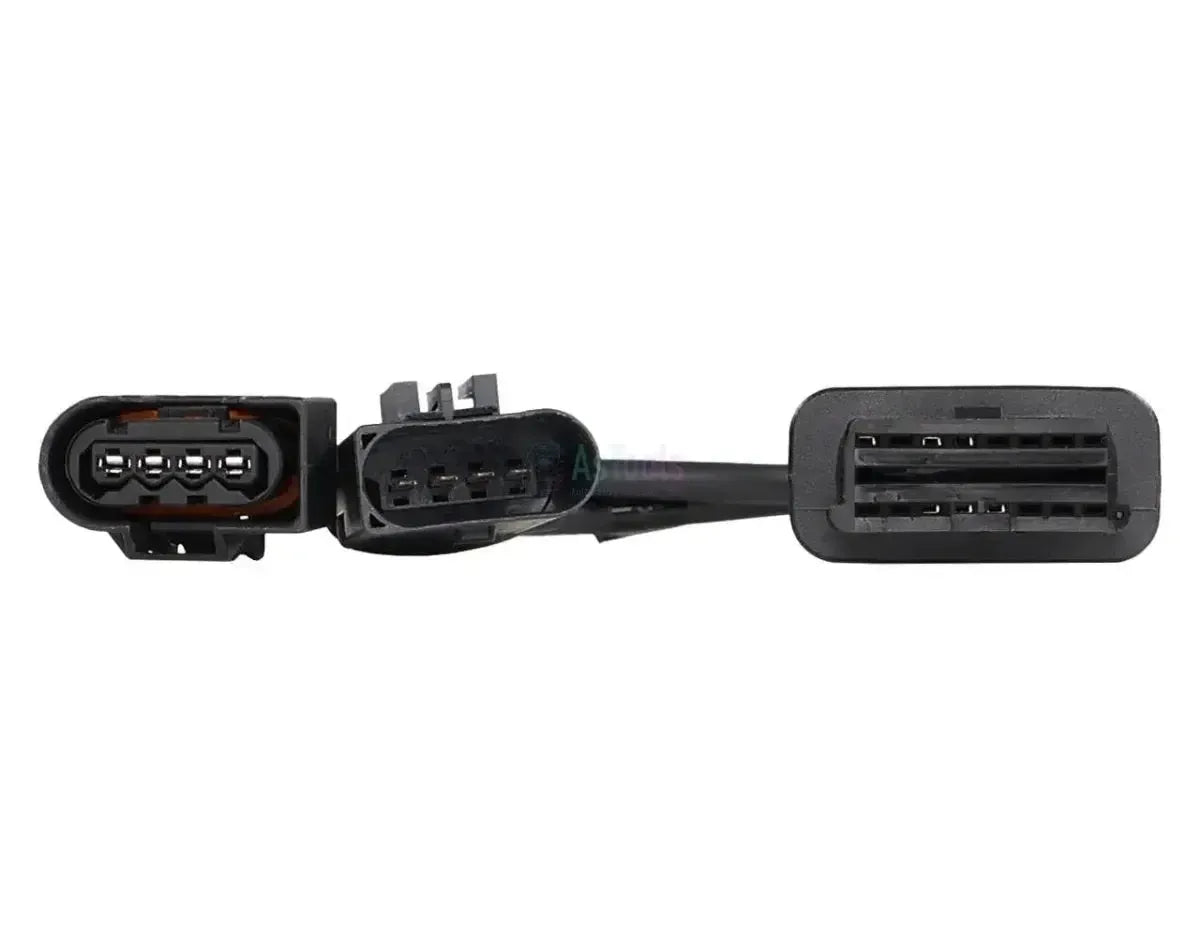

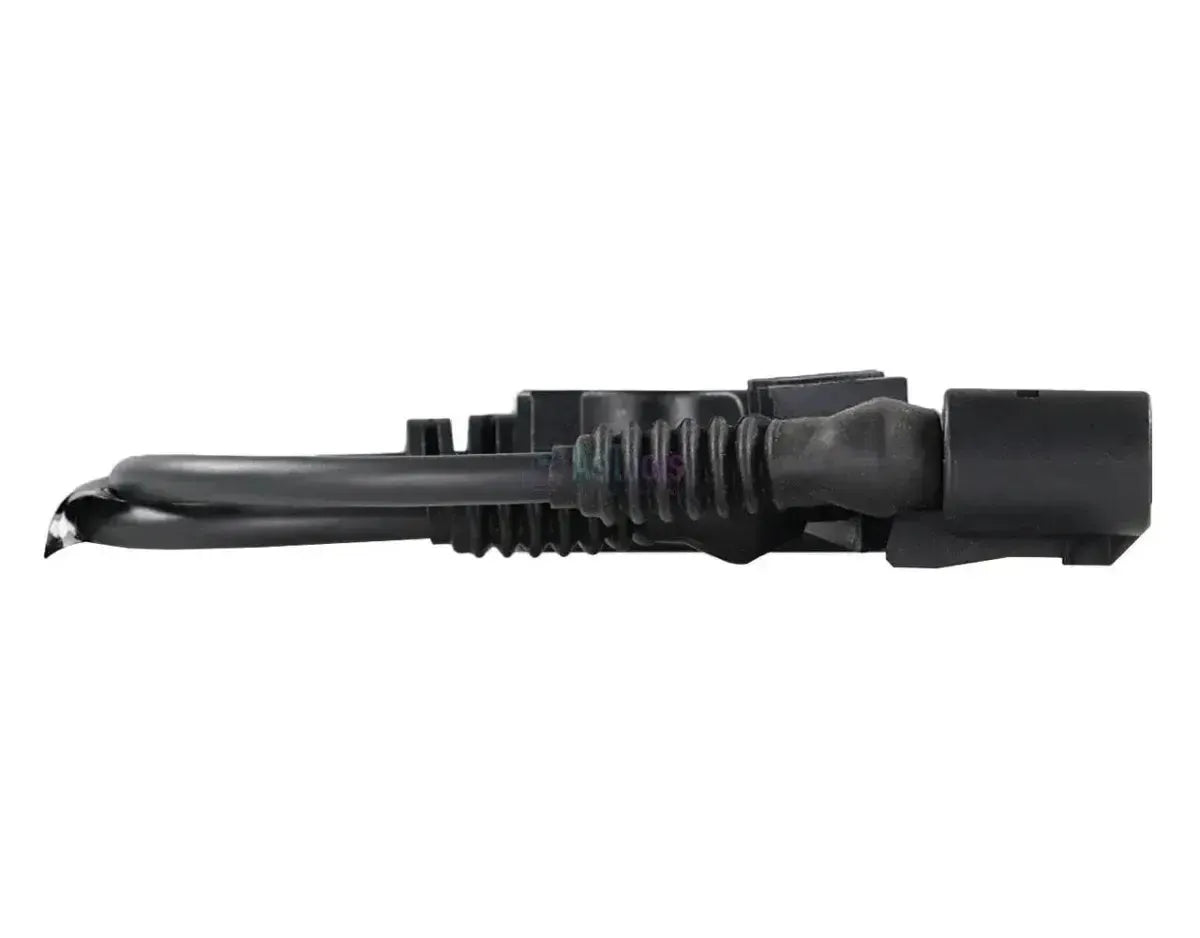

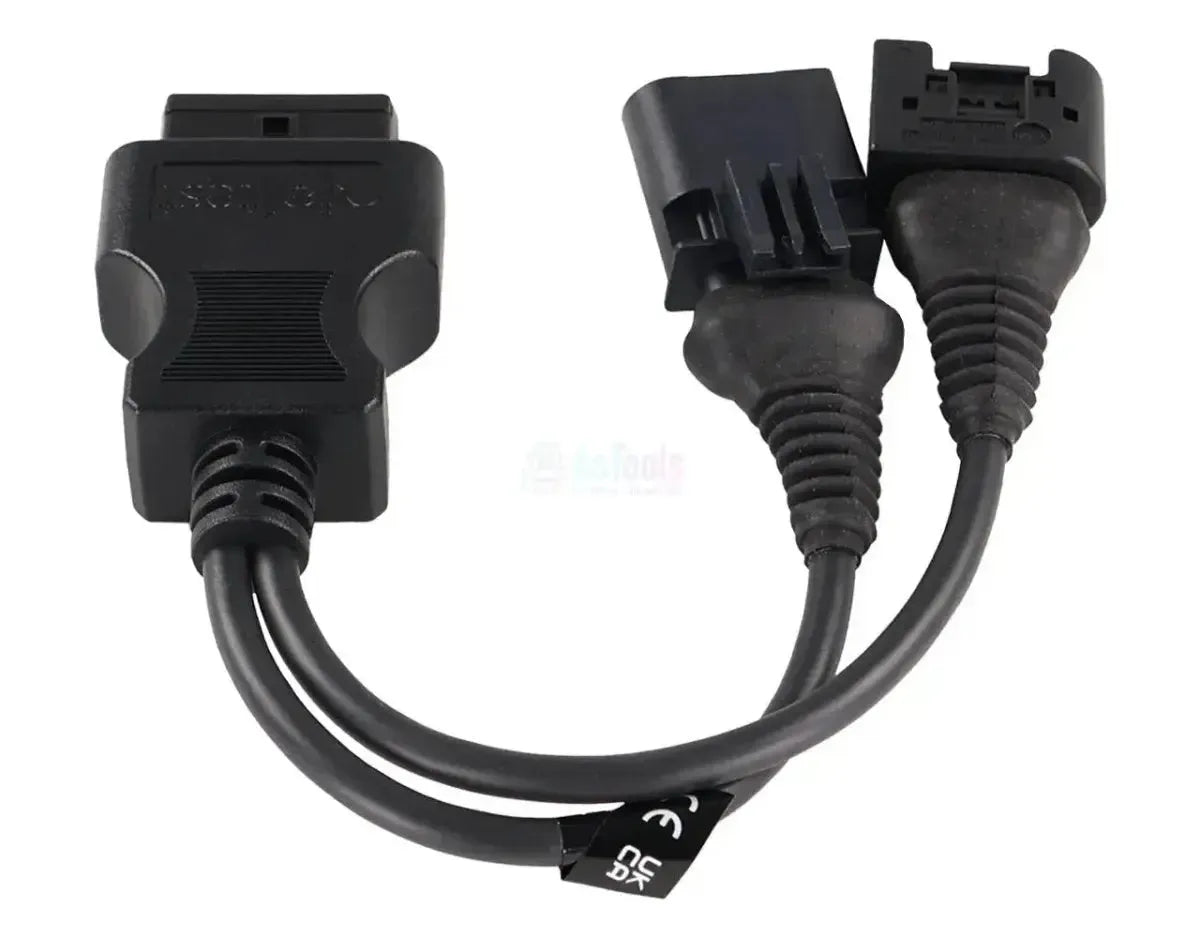

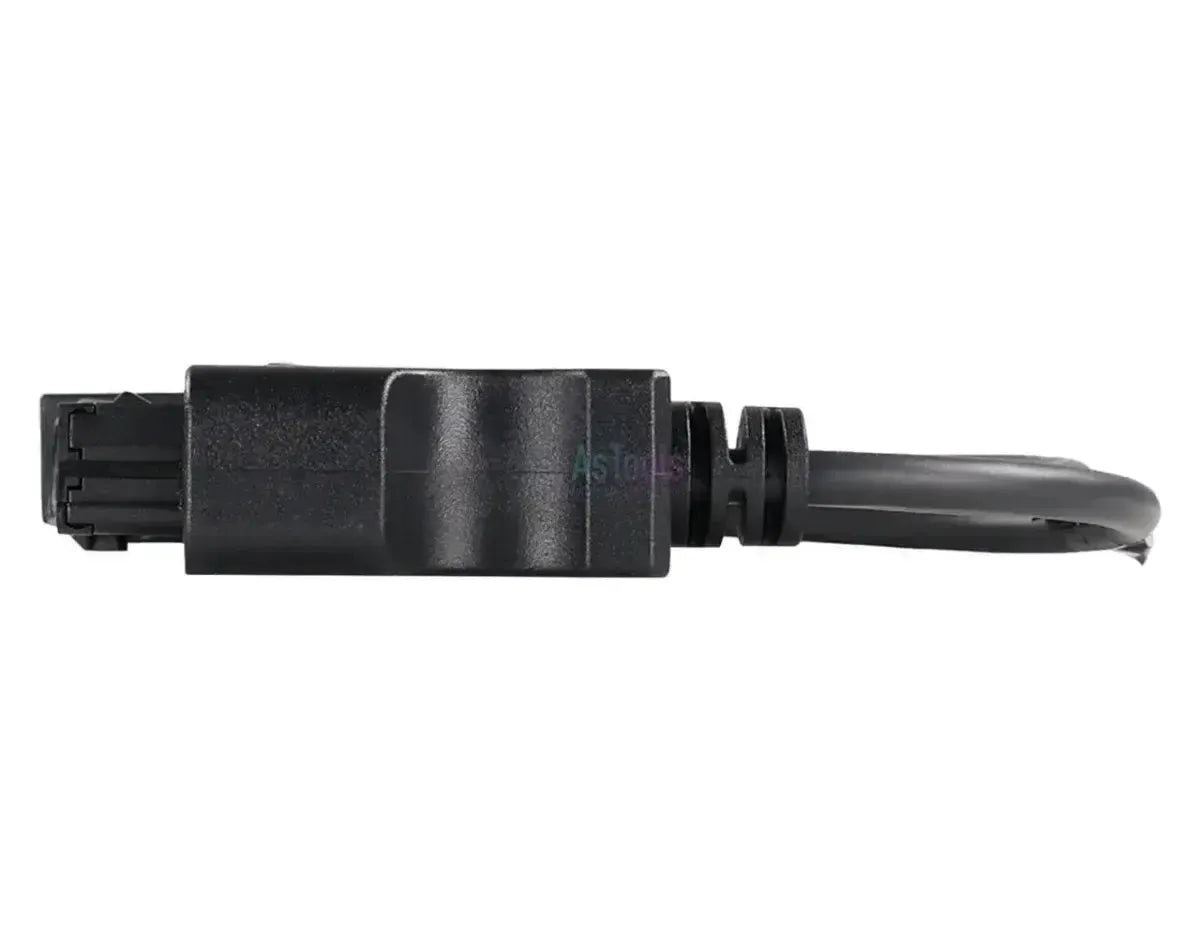

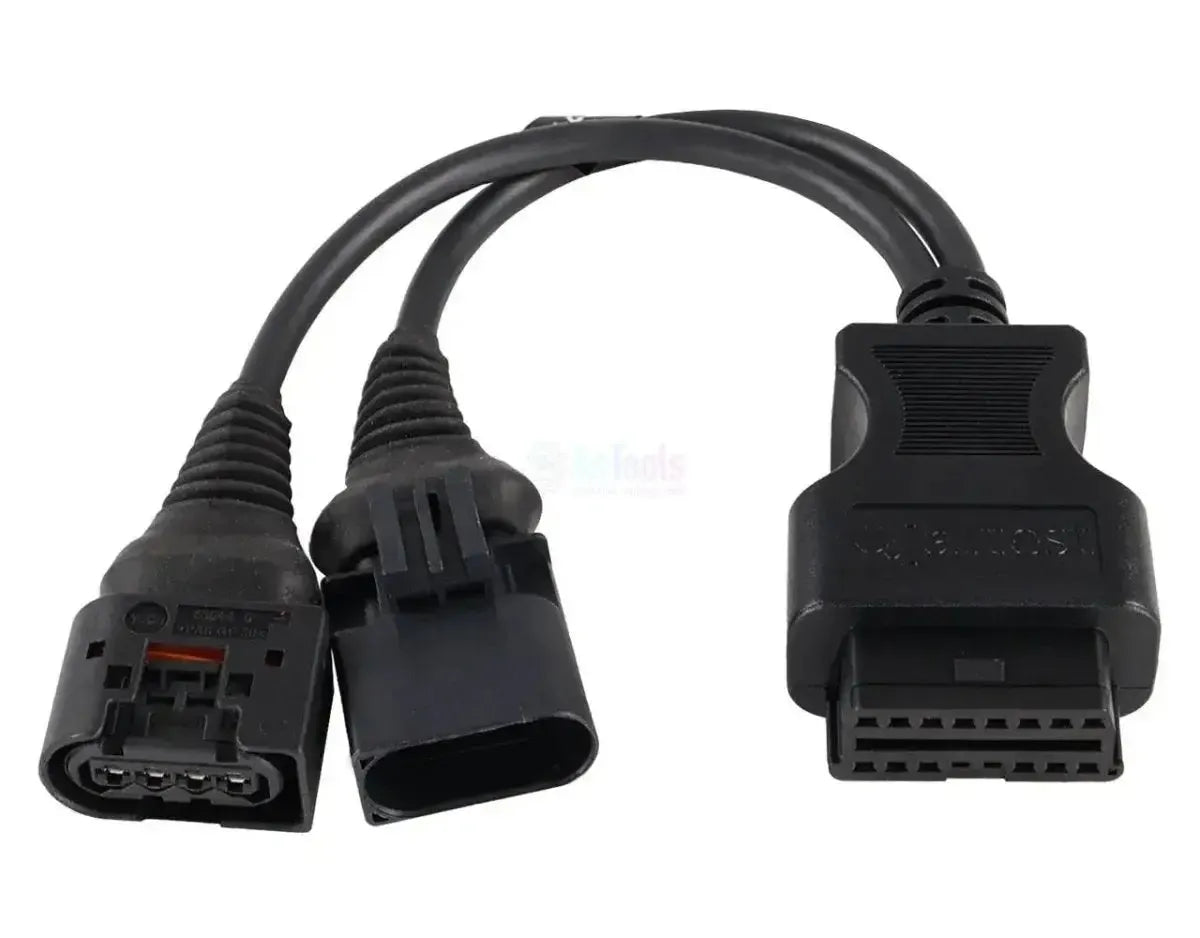

De Jaltest JDC567A brengt de twee losse 4-pins diagnoseaansluitingen van een AGCO-machine met Sisu-motor samen op één 16-pins OBD2-koppeling voor de Jaltest Link. Het is een Y-kabel van 300 mm: Achter de zwarte OBD2-behuizing splitst het snoer in twee even lange takken, elk met een eigen zwarte stekker. De ene tak heeft een rechthoekig huis met vier pinposities in één rij, een verende beugel en een gele borging; de andere eindigt op een dicht huis met een ovale opening en een kliklipje.

Via deze koppeling bereikt de Jaltest-software de motorregeling van de nieuwste Sisu-generatie, de EEM4S5 met de EDC MD1 en commonrail-inspuiting. U leest foutcodes, meetwaarden en onderhoudsintervallen uit en voert de aanvullende acties uit die Jaltest bij deze regeleenheid aanbiedt. De kabel werkt met de Link V8.1, V8.4 en V9 en valt onder Jaltest AGV.

PLUSPUNTEN

✔Bereikt de nieuwste Sisu-motorregeling EEM4S5 (EDC MD1, commonrail-inspuiting).
✔Werkt met de Link V8.1, V8.4 en V9, dus met de oudere en met de nieuwste interfacegeneratie.
✔Bij de EEM4S5 krijgt u naast uitlezen ook onderhoudsintervallen en aanvullende acties.
✔De twee takken hebben elk een eigen stekkervorm en passen daardoor maar op één plek op de machine.

AANDACHTSPUNTEN

✕Alleen voor de 4+4-pins aansluiting van de Tier 5-motoren; de oudere generaties EEM2 (VP30/VP44), EEM3 (EDC 7 UC31) en EEM4 (EDC 17 CV54) hebben een eigen diagnoseaansluiting.
✕De Sisu-dekking is uitleesgericht: Componenten aansturen, parameters instellen en kalibreren zijn bij deze regeleenheid niet mogelijk.
✕Met 300 mm is de kabel kort: De Jaltest Link hangt vlak bij de diagnoseaansluiting op de machine.
✕Voor gebruik zijn een Jaltest Link en een actieve licentie voor Jaltest AGV nodig; die zitten niet bij de kabel.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die AGCO-landbouwmachines met een Sisu Tier 5-motor uitlezen. Jaltest brengt de regeleenheid onder bij de motorgeneratie, niet bij het machinetype; onderstaande opsomming volgt de dekking van de EEM4S5.

Regeleenheden die u kunt benaderen

  • EEM4S5: Sisu-motorregeling, Tier 5.
  • EDC MD1: Dieselregeling met commonrail.

Wat u kunt doen

  • Foutcodes: Lezen, met omschrijving.
  • Meetwaarden: Met instelbare alarmgrenzen.
  • Onderhoud: Intervallen en klantrapport.
  • Aanvullende acties: Volgens de Jaltest-dekking.

Zo gebruikt u hem

  1. Stekkers zoeken: Zoek de twee 4-pins aansluitingen.
  2. Aansluiten: Zet elke tak op zijn eigen stekker.
  3. Link koppelen: Sluit de OBD2-kant aan op de Link.
  4. Contact aan: Zet het contact aan.
  5. Uitlezen: Kies AGCO Sisu en de EEM4S5.

Compatibele voertuigen en toepassingen

Bepalend is de motorgeneratie, niet de machine. Sisu-motoren worden als losse aandrijving in AGCO-landbouwmachines ingebouwd; Jaltest brengt de dekking daarom onder bij de motor. Aan de machine ziet u het verschil aan de stekkers: Deze kabel hoort bij twee losse 4-pins aansluitingen, één met een ovale opening en één rechthoekige met vier pinposities.

AGCO Sisu:

  • EEM4S5 (Tier 5 / Stage V): De generatie waarvoor deze kabel bestemd is, met de regeleenheid EDC MD1.
  • Toepassing: AGCO-landbouwmachines waarin de Sisu-motor is ingebouwd.
  • EEM2, EEM3 en EEM4: Vallen hierbuiten; deze generaties hebben een eigen diagnoseaansluiting.
💡
Goed om te weten: De diagnoseaansluiting hoort bij de motorgeneratie. De uitvoering met twee losse 4-pins stekkers is die van de Tier 5-motoren; halverwege het snoer van de kabel zit een wit CE-plaatje. Controleer de stekkers aan de machine zelf voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC567A) | AGCO Sisu 4+4-pins OBD - 16-pins OBD2 Verloopkabel | Landbouwvoertuig

Technische specificaties

Algemeen

De fabrikant van de kabel. Jaltest-kabels werken met de diagnoseapparatuur van Jaltest.Merk
Jaltest (Cojali)
Wat voor kabel het is. Een diagnosekabel verbindt met de diagnosestekker, een meetkabel meet een los onderdeel door.Soort kabel
Verloopkabel
Bij welk softwarepakket van Jaltest de kabel hoort. Je hebt een licentie voor die module nodig om de kabel te gebruiken.Jaltest-softwaremodule
  • AGV landbouw
Voor welke soort voertuigen of machines de kabel bedoeld is. Zo zie je snel of hij past bij wat er in je werkplaats komt.Voertuigsoorten
  • Landbouwvoertuig

Aansluitingen

Op welke versie van de Jaltest Link diagnose-interface de kabel past. Niet elke kabel werkt op elke versie.Geschikte Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V8.4
  • Jaltest Link V9
De stekker aan de kant van het diagnoseapparaat. Die moet passen op je interface of diagnosekabel.Aansluiting aan interfacekant
16-pins OBD2
De stekker aan de kant van het voertuig, de motor of de machine. Die moet passen op de diagnosestekker of het onderdeel.Aansluiting aan voertuigkant
4+4-pins OBD

Diagnosefuncties

Of je de actuele waarden van sensoren kunt zien terwijl het voertuig draait. Handig om een storing op te sporen.Meetwaarden live bekijken
Of je kunt zien wanneer het volgende onderhoud nodig is. Handig om een beurt goed te plannen.Onderhoudsgegevens bekijken
Of je extra procedures kunt uitvoeren die Jaltest per regeleenheid aanbiedt, zoals tests of inleerprocedures.Aanvullende procedures

Gebruik

Referentienummer
JDC567A
Regeleenheden
EEM4S5 - EDC MD1 (motorregeling)
Nodig om te gebruiken
Jaltest Link en een actieve licentie voor Jaltest AGV

Overige specificaties

Toepassing
AGCO-machines met Sisu Tier 5-motoren
Lengte
300 mm
