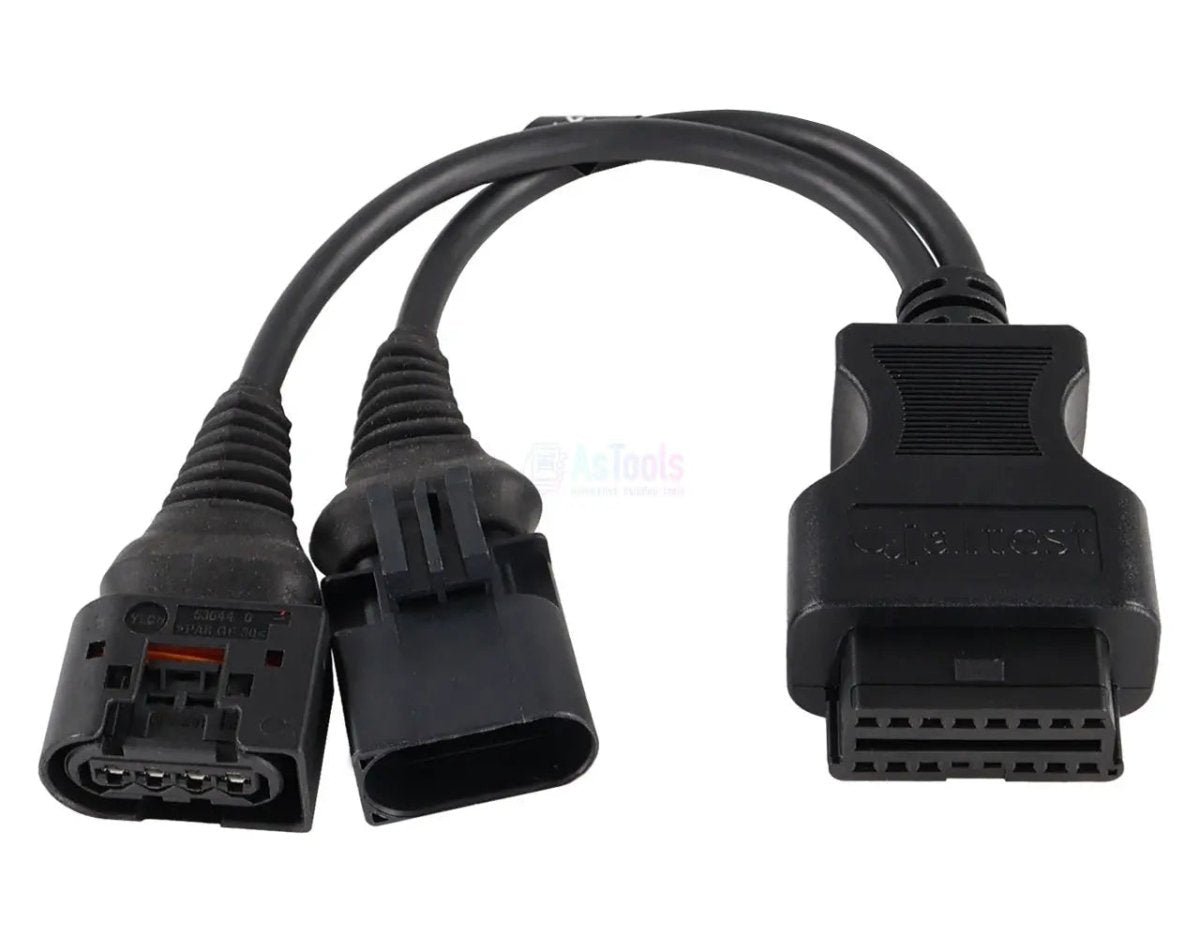

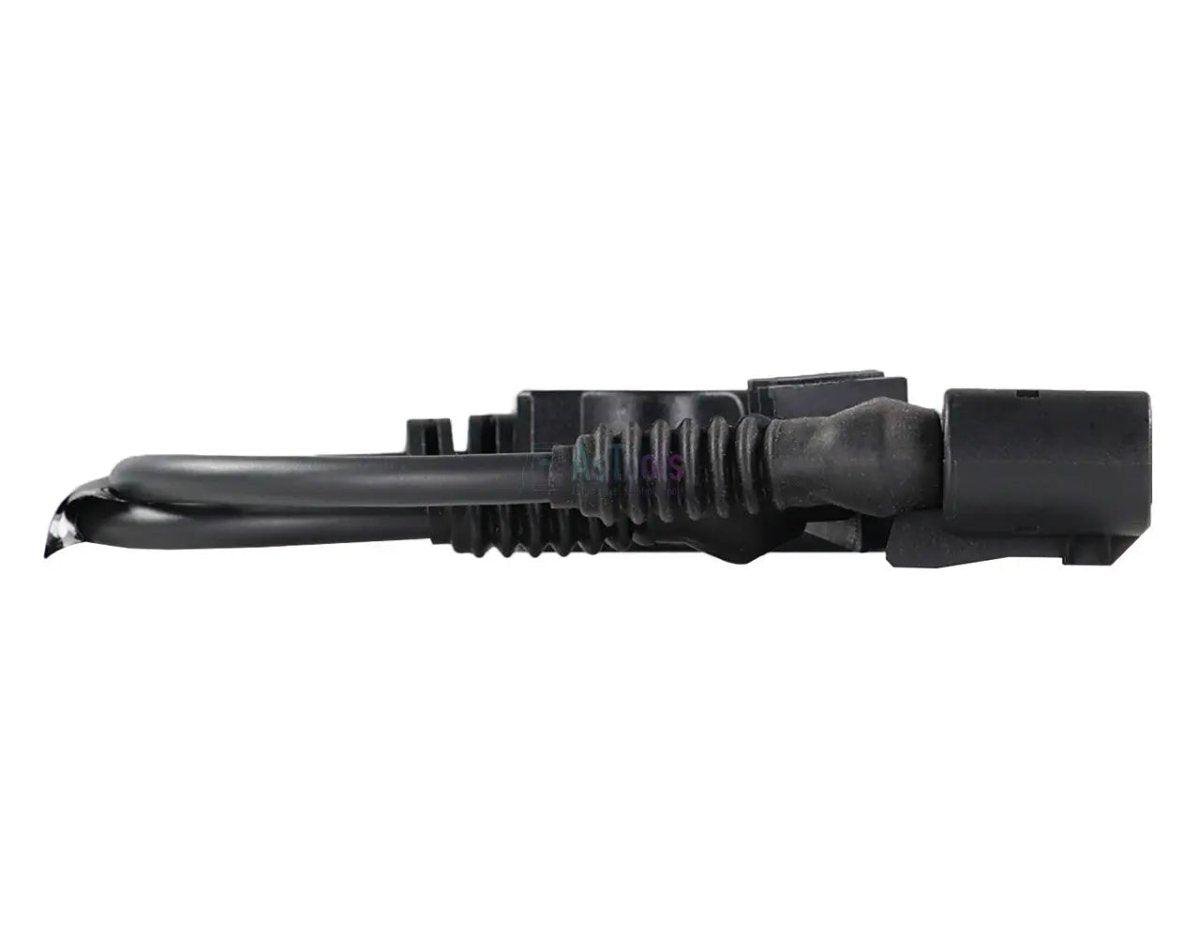

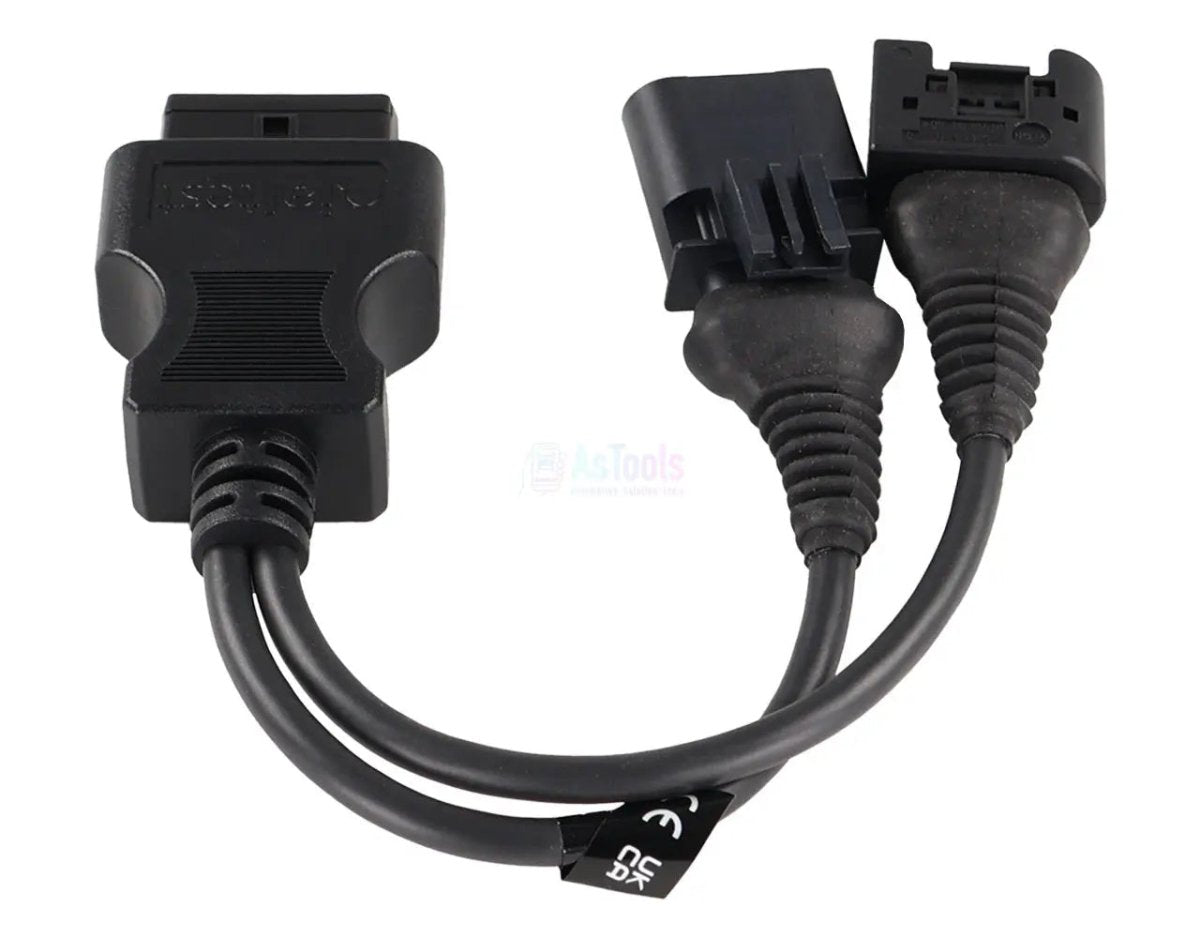

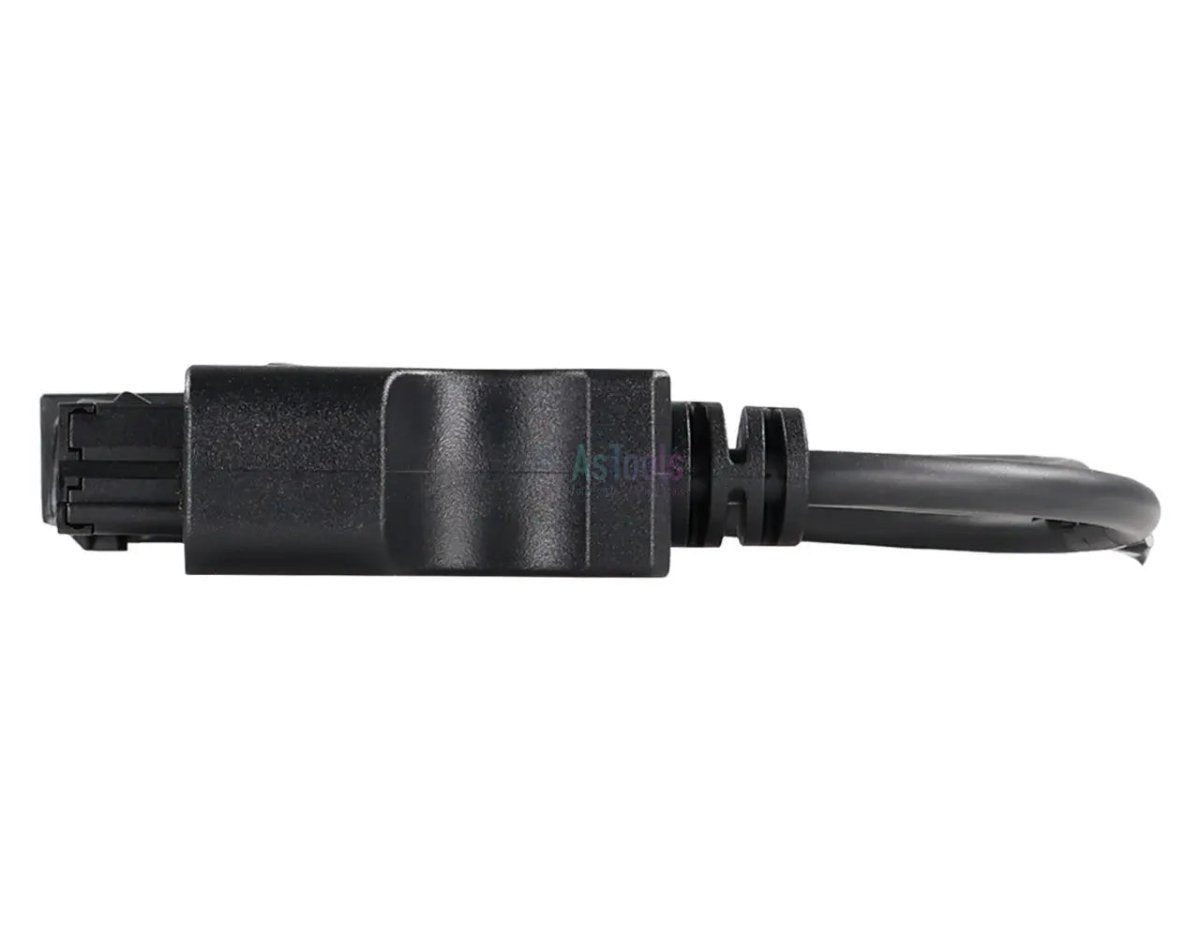

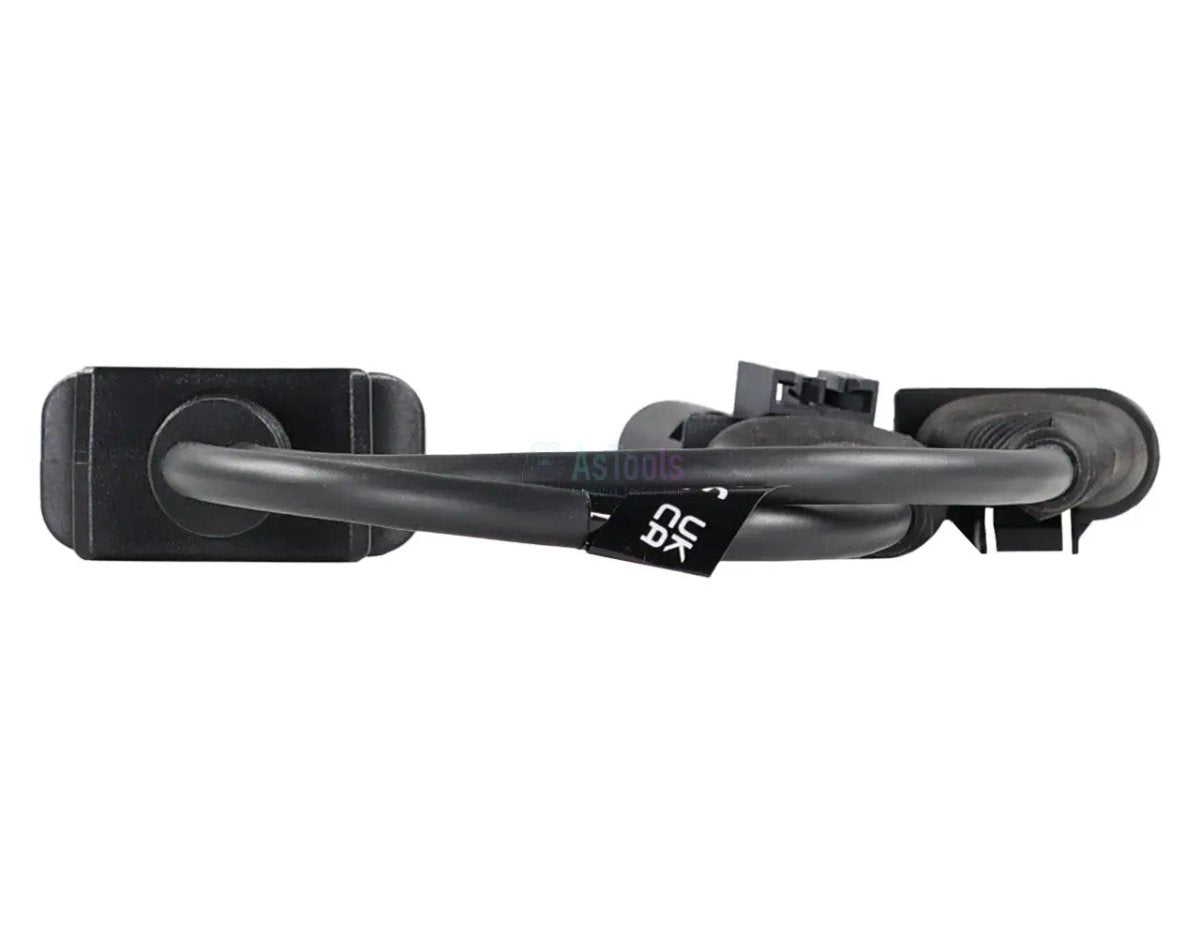

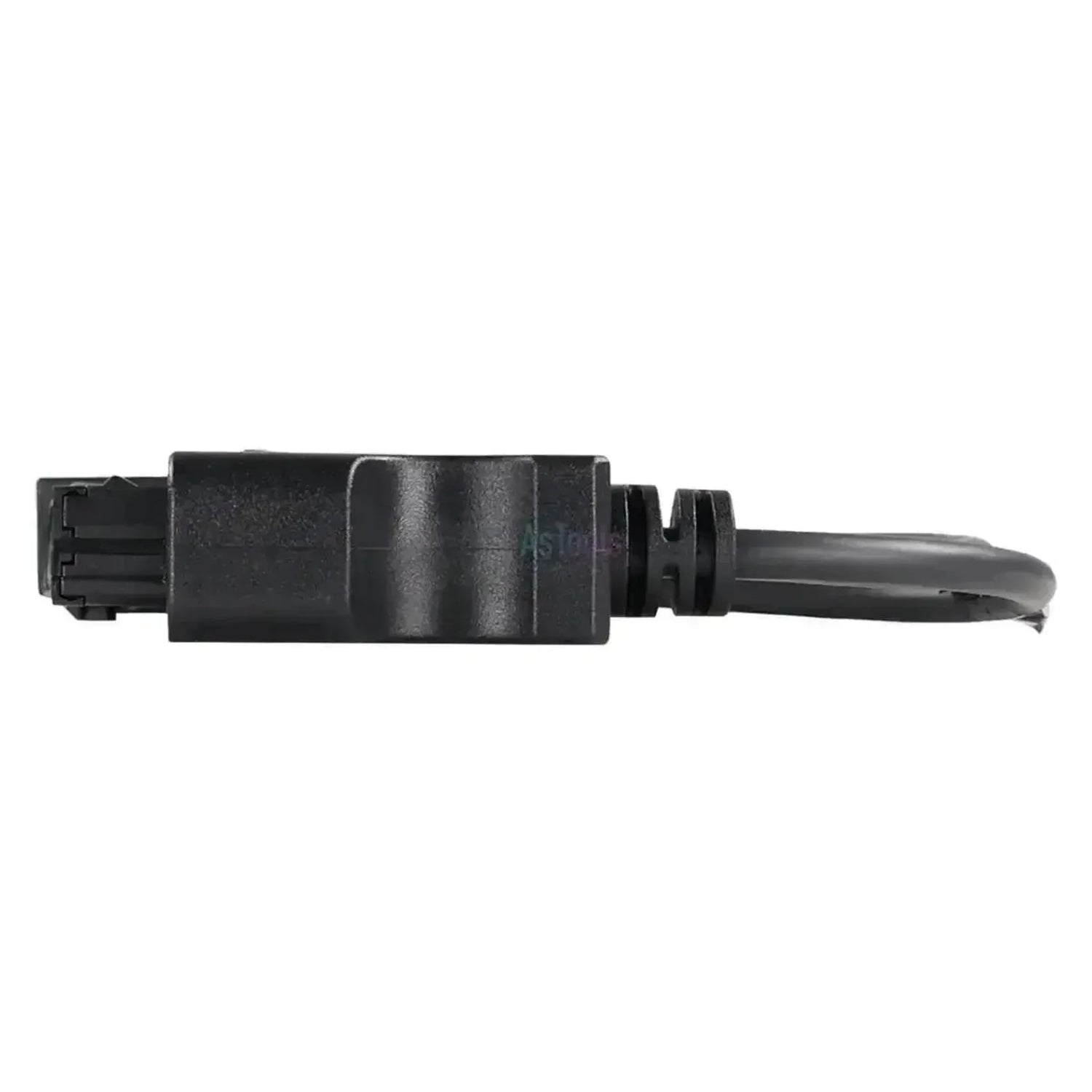

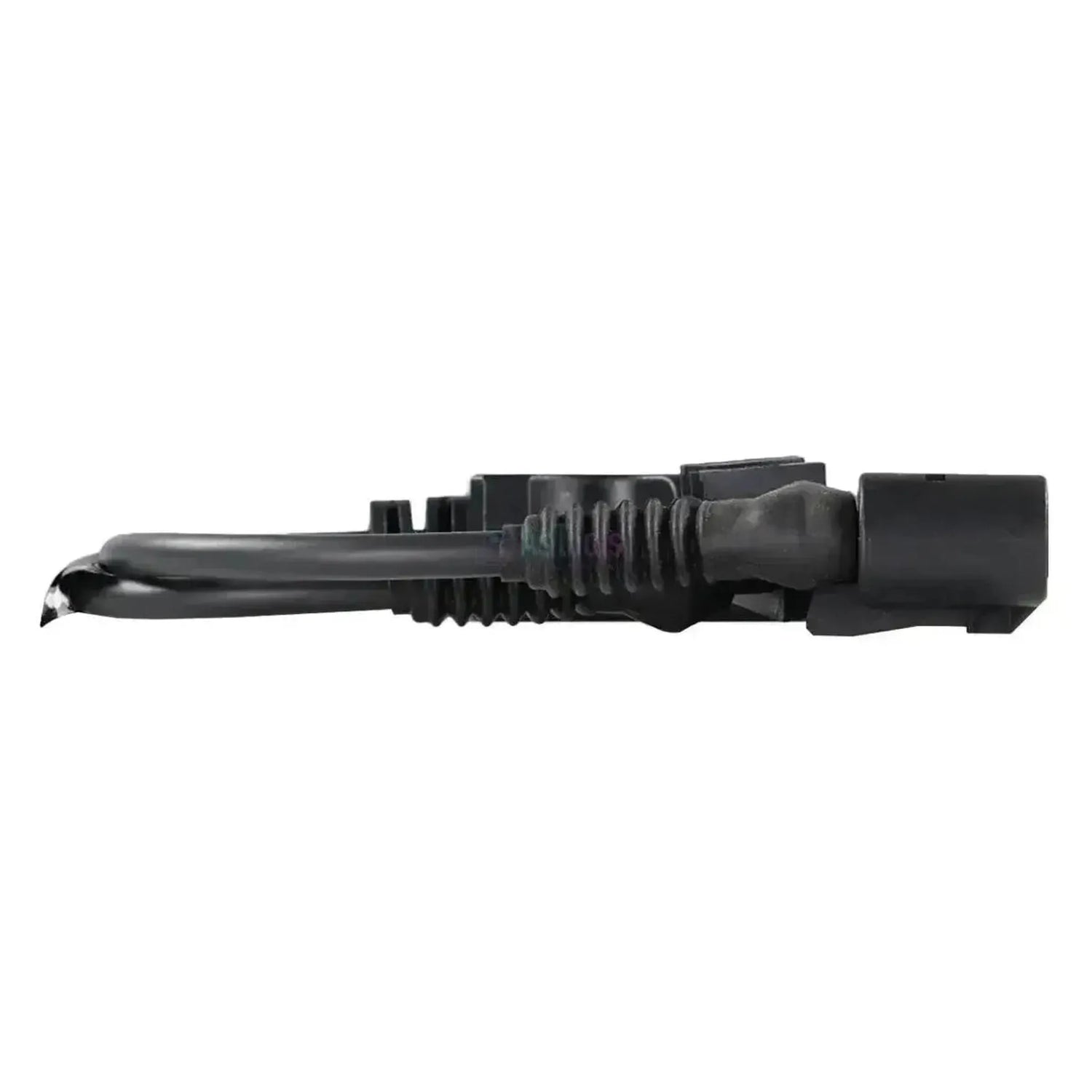

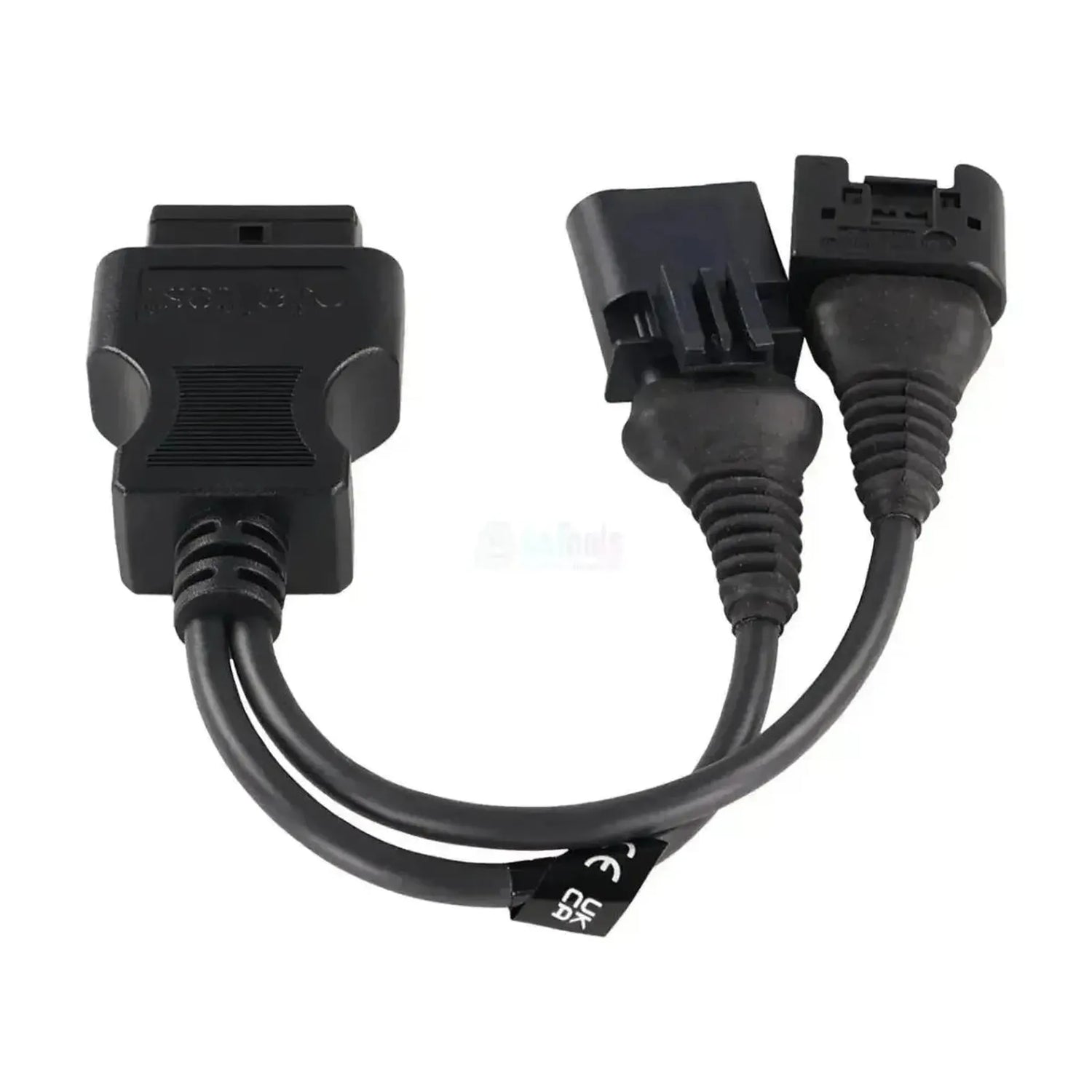

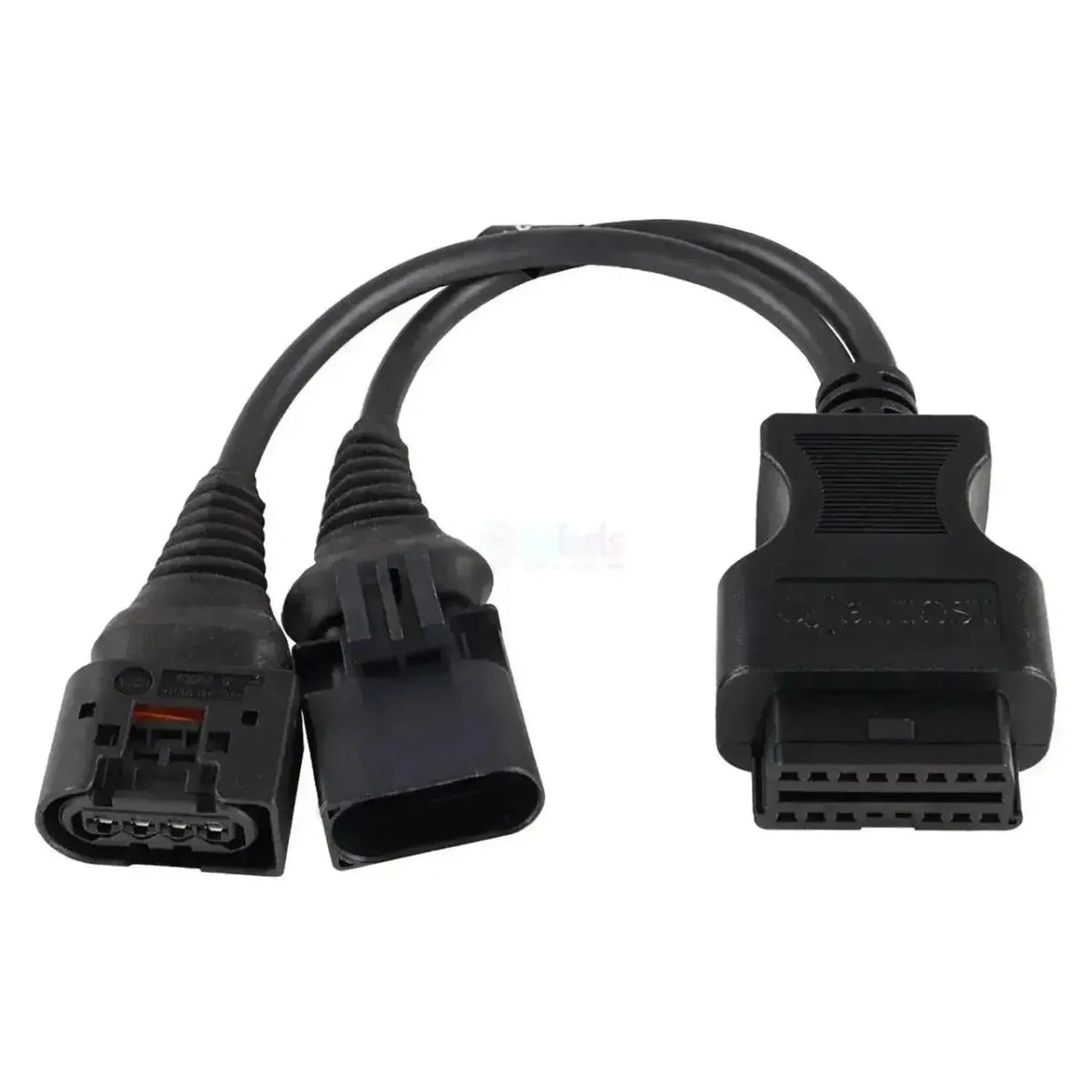

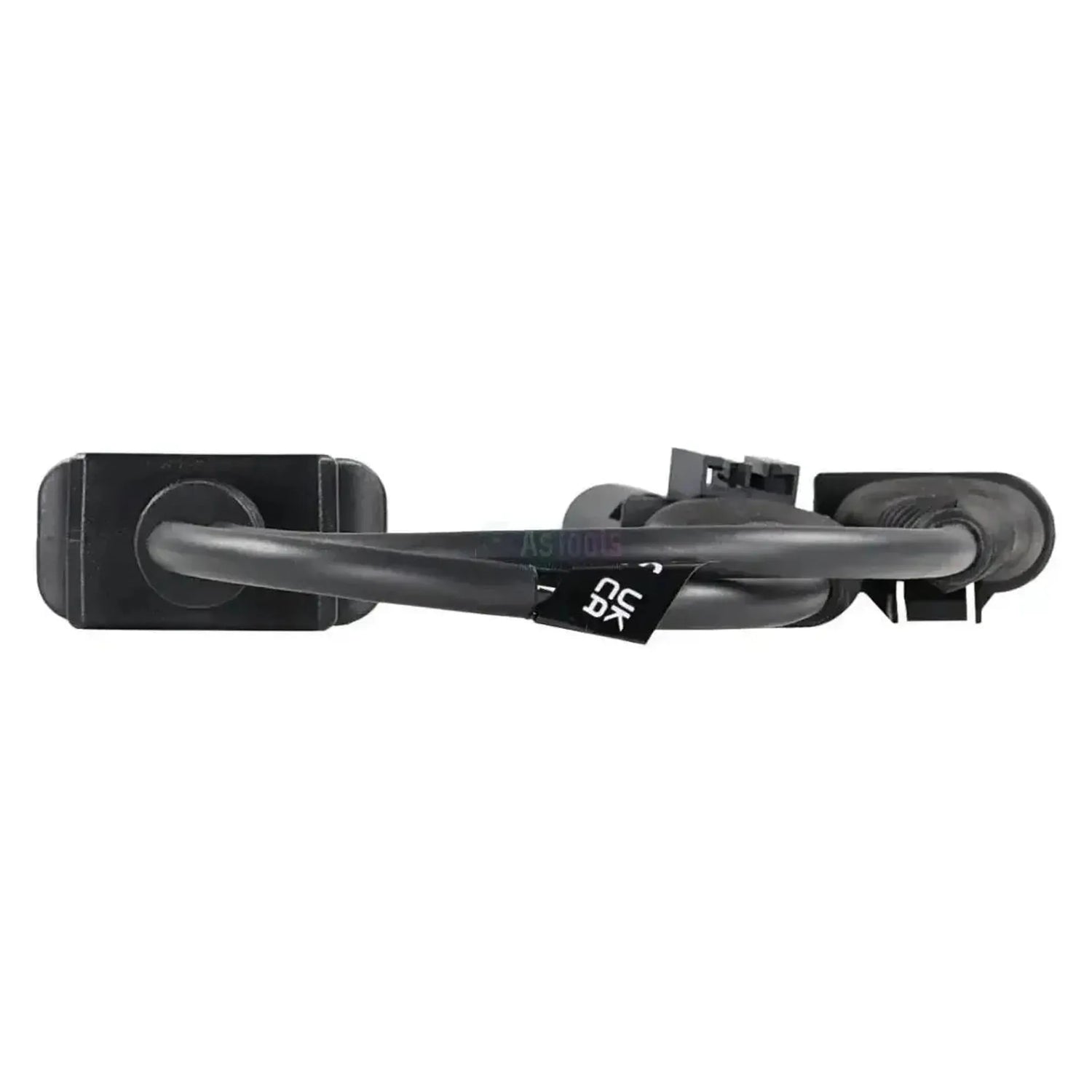

De Jaltest JDC567A brengt de twee losse 4-pins diagnoseaansluitingen van een AGCO-machine met Sisu-motor samen op één 16-pins OBD2-koppeling voor de Jaltest Link. Het is een Y-kabel van 300 mm: achter de zwarte OBD2-behuizing splitst het snoer in twee even lange takken, elk met een eigen zwarte stekker. Die takken zijn aan hun vorm uit elkaar te houden. De ene tak draagt een rechthoekig huis met vier pinposities in één rij, een verende beugel over de bovenkant en een gele borging; de andere tak eindigt op een dicht huis met een ovale opening en een rechthoekig kliklipje op de bovenzijde. Halverwege het snoer zit een wit CE-plaatje.
Via die koppeling brengt de Jaltest Link de verbinding tot stand met de motorregeling van de nieuwste Sisu-generatie, die in de dekking staat als EEM4S5 — EDC MD1 met commonrail-inspuiting. Daar leest u foutcodes, meetwaarden en onderhoudsintervallen uit en voert u de aanvullende acties uit die bij deze regeleenheid in de dekkingstabel staan. Componenten aansturen, parameters instellen en kalibreren horen daar niet bij. De kabel werkt met Link V8.1, V8.4 en V9 en valt onder Jaltest AGV (landbouwvoertuigen).
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de motorregeling van de Sisu-motor in de machine. Jaltest brengt die regeleenheid onder bij de motorgeneratie, niet bij het machinetype. Onderstaande opsomming volgt de dekking van de EEM4S5 met de regeleenheid EDC MD1.
Regeleenheden die u kunt benaderen
- EEM4S5 — EDC MD1, elektronische dieselregeling met commonrail-inspuiting: De regeleenheid van de nieuwste Sisu-generatie, waarvoor deze kabel bestemd is, met foutcodes, meetwaarden, ECU-gegevens, onderhoud en aanvullende acties.
Wat u kunt doen
- Foutcodes lezen: Het foutgeheugen van de motorregeling uitlezen, met omschrijving van de gedetecteerde storing.
- Meetwaarden bekijken: De actuele waarden van de sensoren op de regeleenheid, met de mogelijkheid alarmgrenzen in te stellen.
- Onderhoud raadplegen: De onderhoudsintervallen en de uit te voeren werkzaamheden, met een rapport voor de klant.
- Aanvullende acties uitvoeren: De extra procedures die bij de EEM4S5 in de dekkingstabel staan.
Compatibele voertuigen en toepassingen

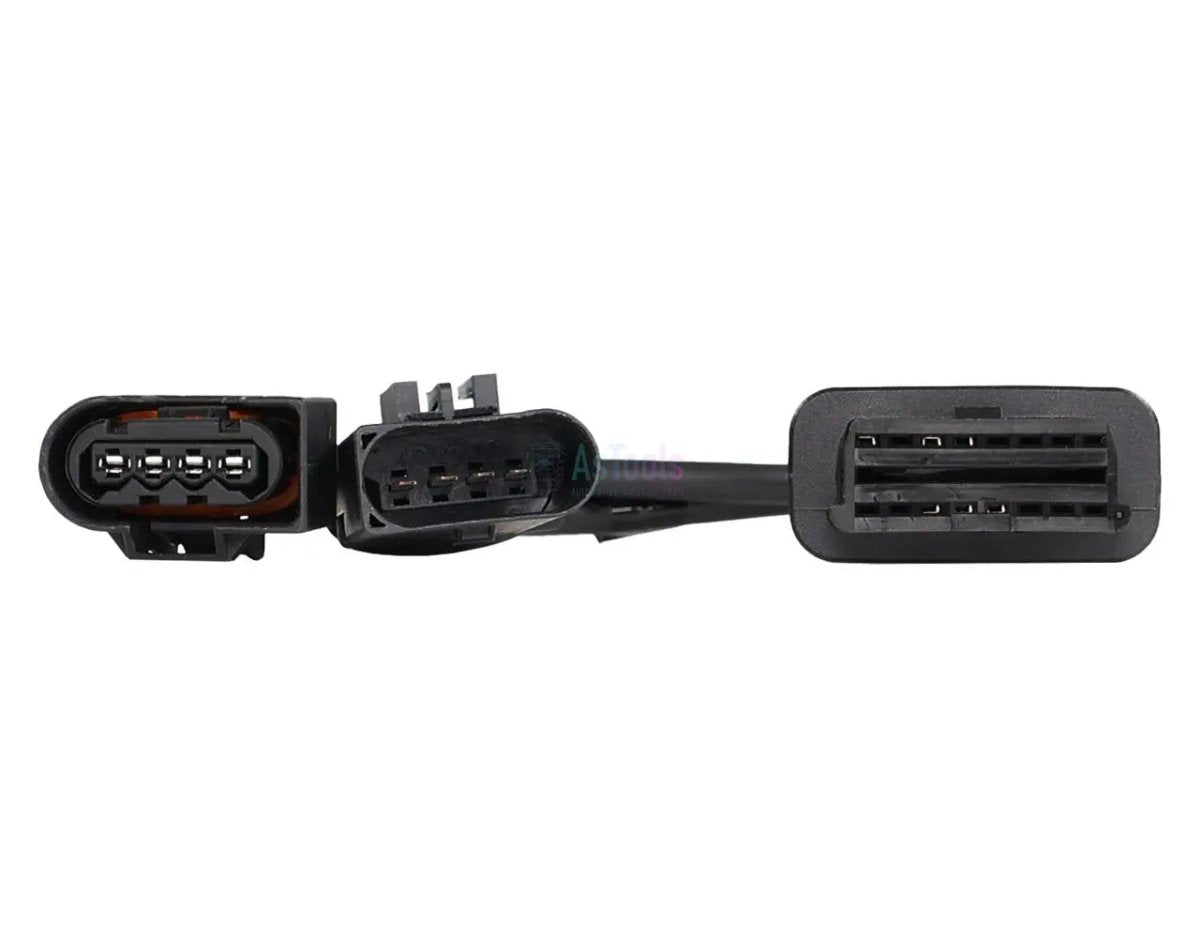

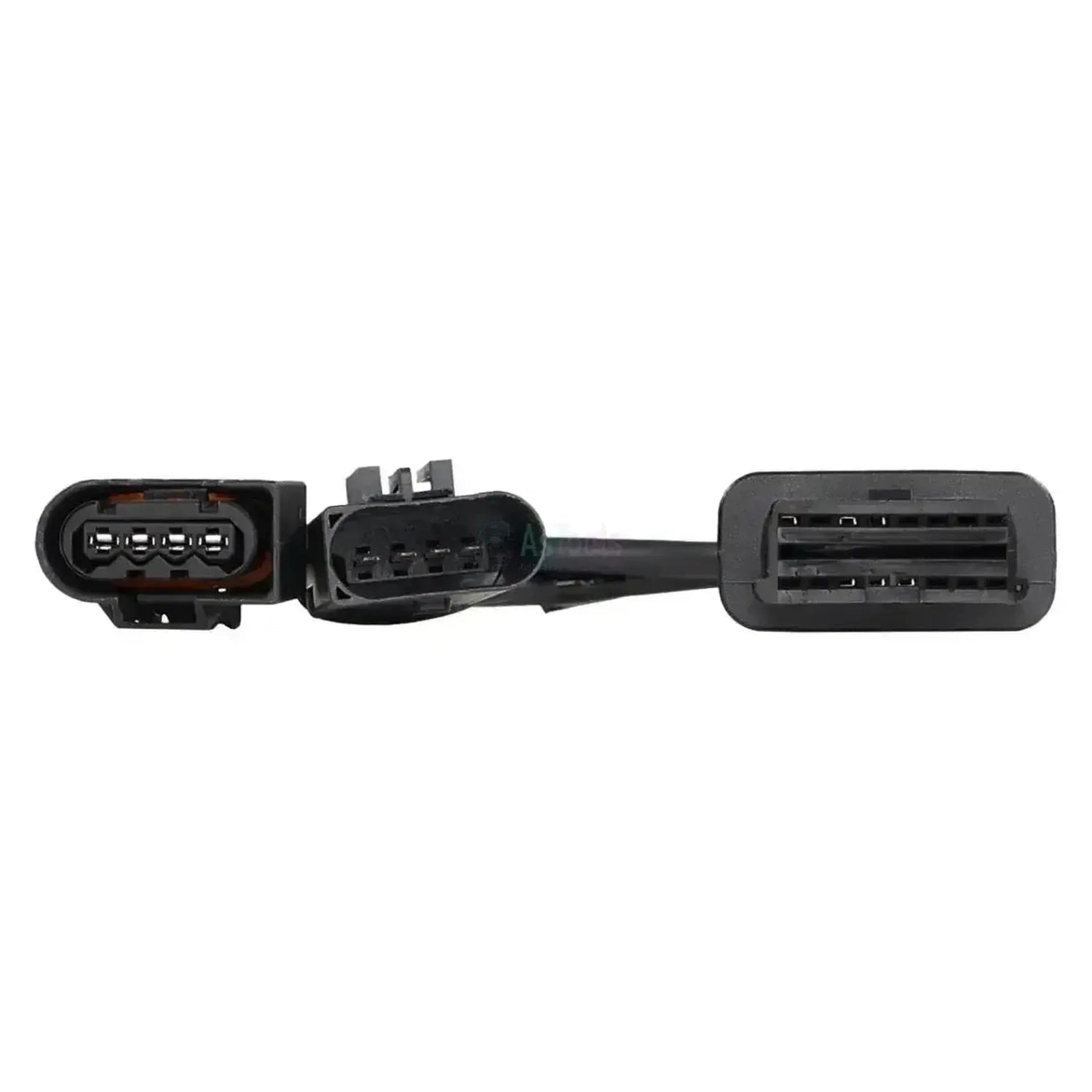

Bepalend is de motorgeneratie, niet de machine. Sisu-motoren worden als losse aandrijving in AGCO-landbouwmachines ingebouwd; Jaltest brengt de dekking daarom onder bij de motor en niet bij het machinetype. Aan de machine ziet u het verschil aan de stekkers: Deze kabel hoort bij twee losse 4-pins aansluitingen, waarvan er één een ovale opening heeft en de andere een rechthoekige met vier pinposities.
AGCO Sisu:
- EEM4S5 (Tier 5 / Stage V): De generatie waarvoor deze kabel bestemd is, met de regeleenheid EDC MD1
- Toepassing: AGCO-landbouwmachines waarin de Sisu-motor is ingebouwd
Verpakkingsinhoud
- 1x Jaltest (JDC567A) | AGCO Sisu 4+4-pins OBD - 16-pins OBD2 Verloopkabel | Landbouwvoertuig
Technische specificaties
Algemeen
- De fabrikant van de kabel. Jaltest-kabels werken met de diagnoseapparatuur van Jaltest.Merk
- Jaltest (Cojali)
- Wat voor kabel het is. Een diagnosekabel verbindt met de diagnosestekker, een meetkabel meet een los onderdeel door.Soort kabel
- Verloopkabel
- Bij welk softwarepakket van Jaltest de kabel hoort. Je hebt een licentie voor die module nodig om de kabel te gebruiken.Jaltest-softwaremodule
- AGV landbouw
- Voor welke soort voertuigen of machines de kabel bedoeld is. Zo zie je snel of hij past bij wat er in je werkplaats komt.Voertuigsoorten
- Landbouwvoertuig
Aansluitingen
- Op welke versie van de Jaltest Link diagnose-interface de kabel past. Niet elke kabel werkt op elke versie.Geschikte Jaltest Link
- Jaltest Link V8.1
- Jaltest Link V8.4
- Jaltest Link V9
- De stekker aan de kant van het diagnoseapparaat. Die moet passen op je interface of diagnosekabel.Aansluiting aan interfacekant
- 16-pins OBD2
- De stekker aan de kant van het voertuig, de motor of de machine. Die moet passen op de diagnosestekker of het onderdeel.Aansluiting aan voertuigkant
- 4+4-pins OBD
Diagnosefuncties
- Of je de actuele waarden van sensoren kunt zien terwijl het voertuig draait. Handig om een storing op te sporen.Meetwaarden live bekijken
- Ja
- Of je kunt zien wanneer het volgende onderhoud nodig is. Handig om een beurt goed te plannen.Onderhoudsgegevens bekijken
- Ja
- Of je extra procedures kunt uitvoeren die Jaltest per regeleenheid aanbiedt, zoals tests of inleerprocedures.Aanvullende procedures
- Ja
Gebruik
- Referentienummer
- JDC567A
- Regeleenheden
- EEM4S5 - EDC MD1 (motorregeling)
Overige specificaties
- Toepassing
- AGCO-machines met Sisu Tier 5-motoren
- Lengte
- 300 mm
