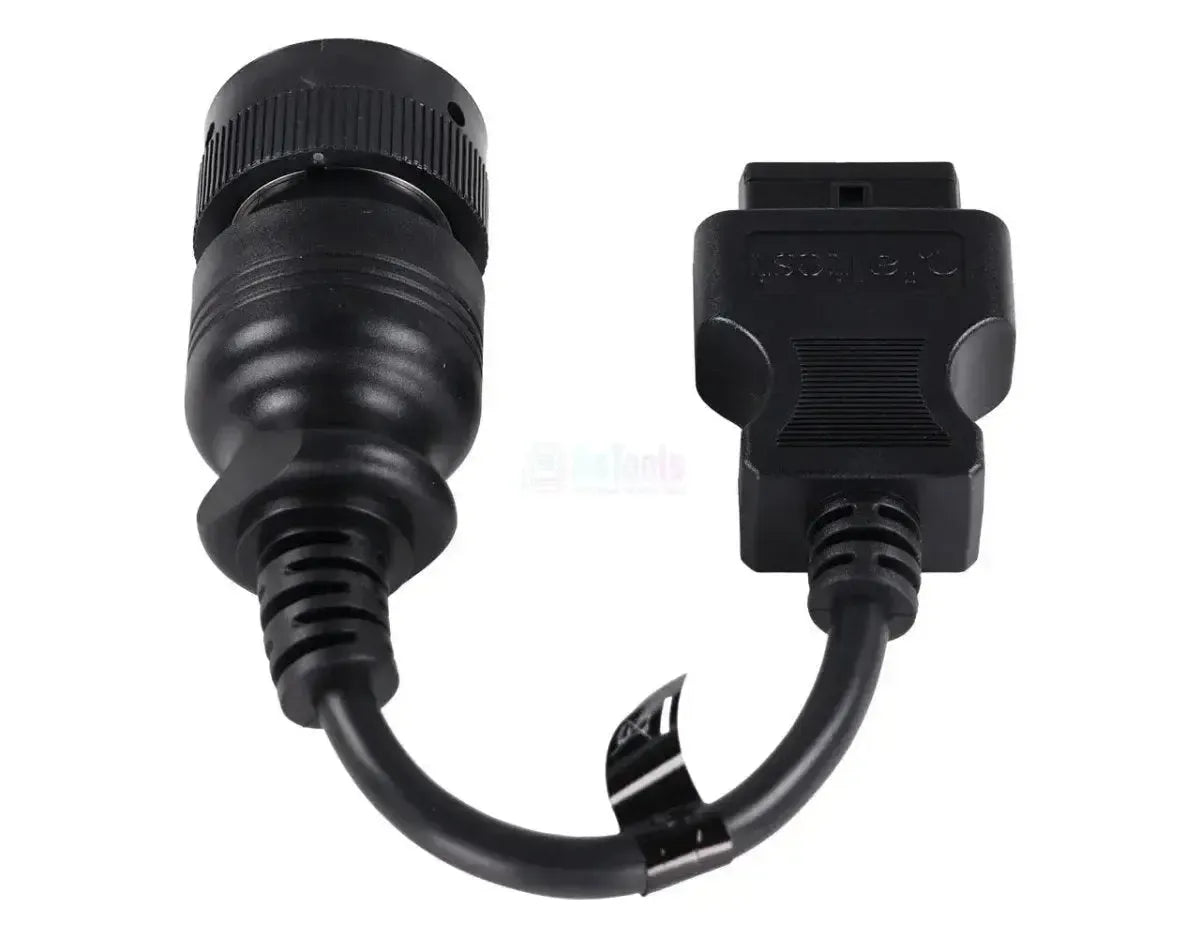

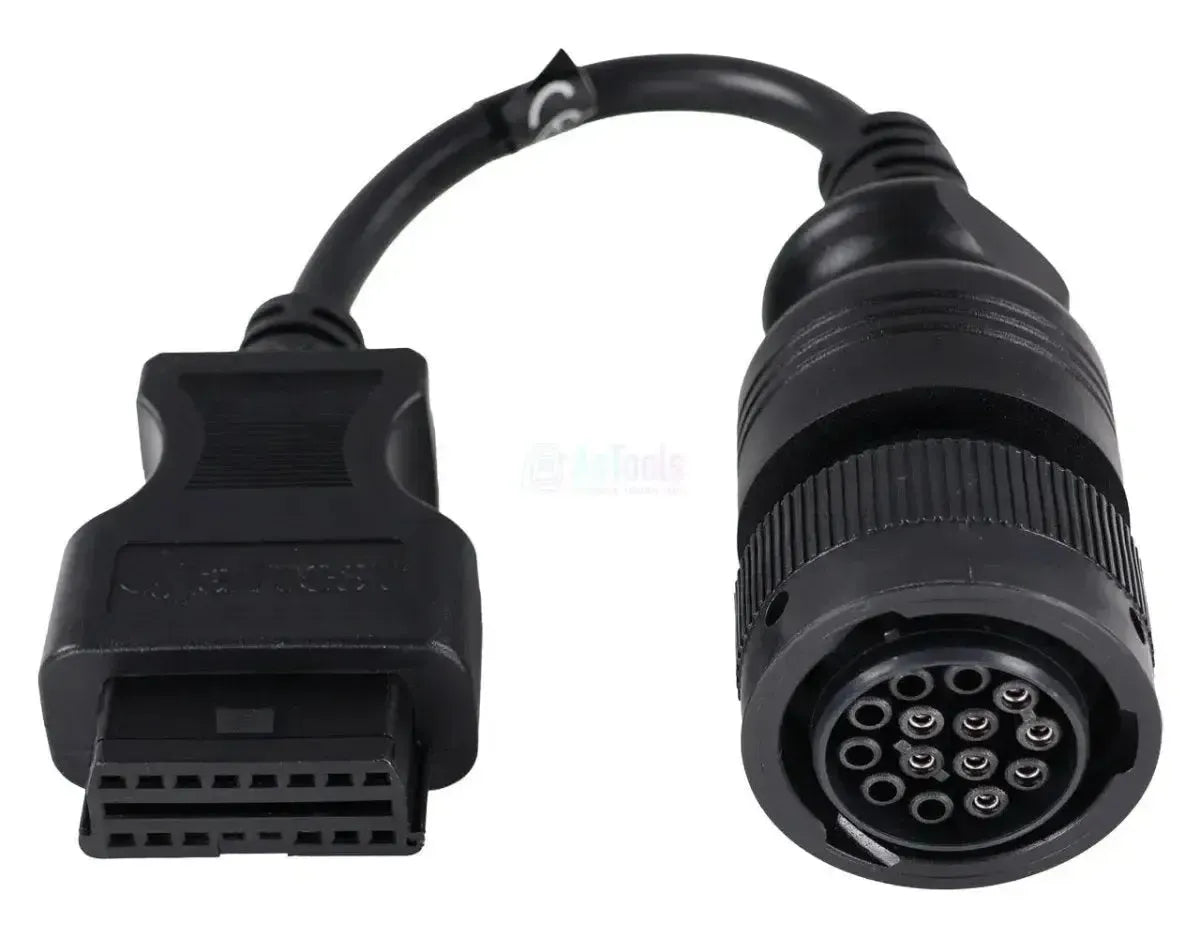

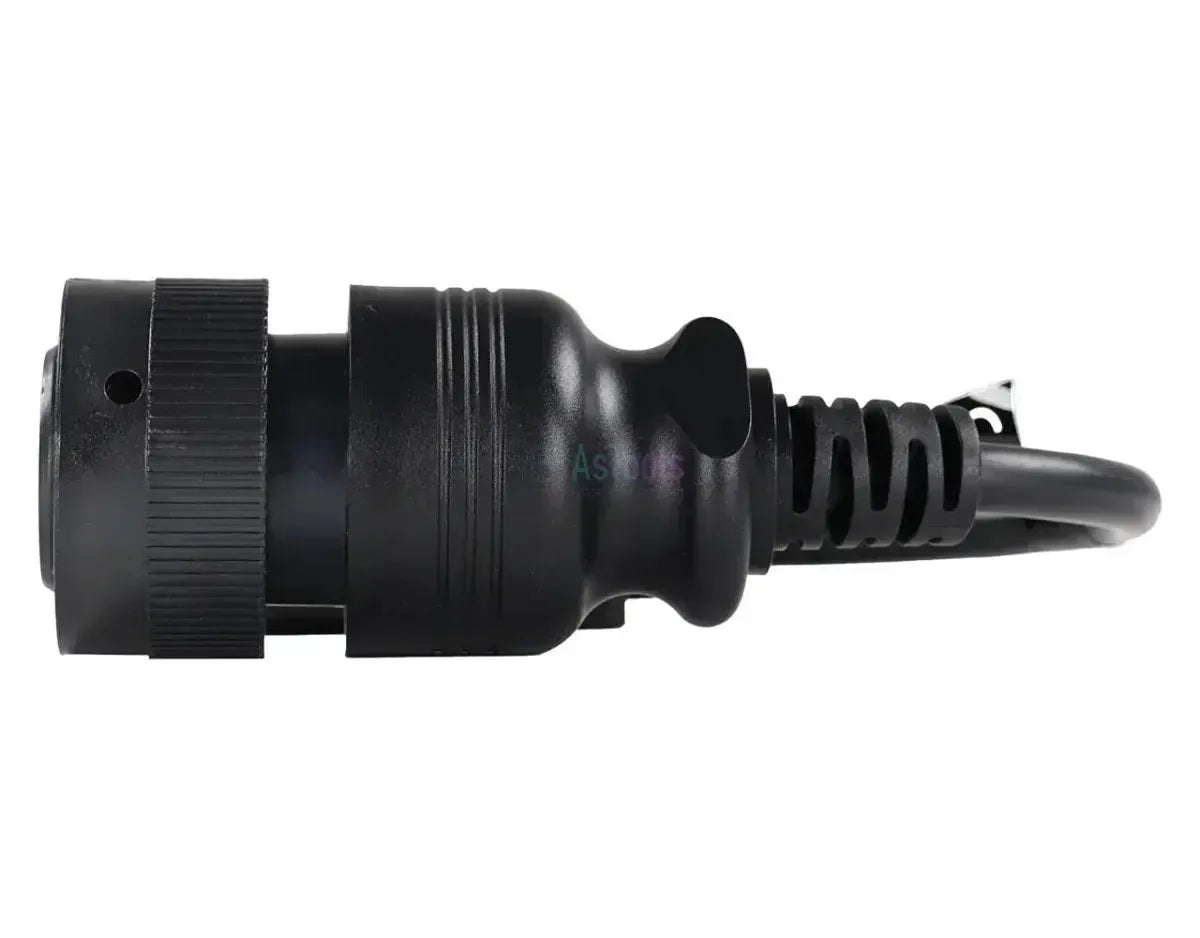

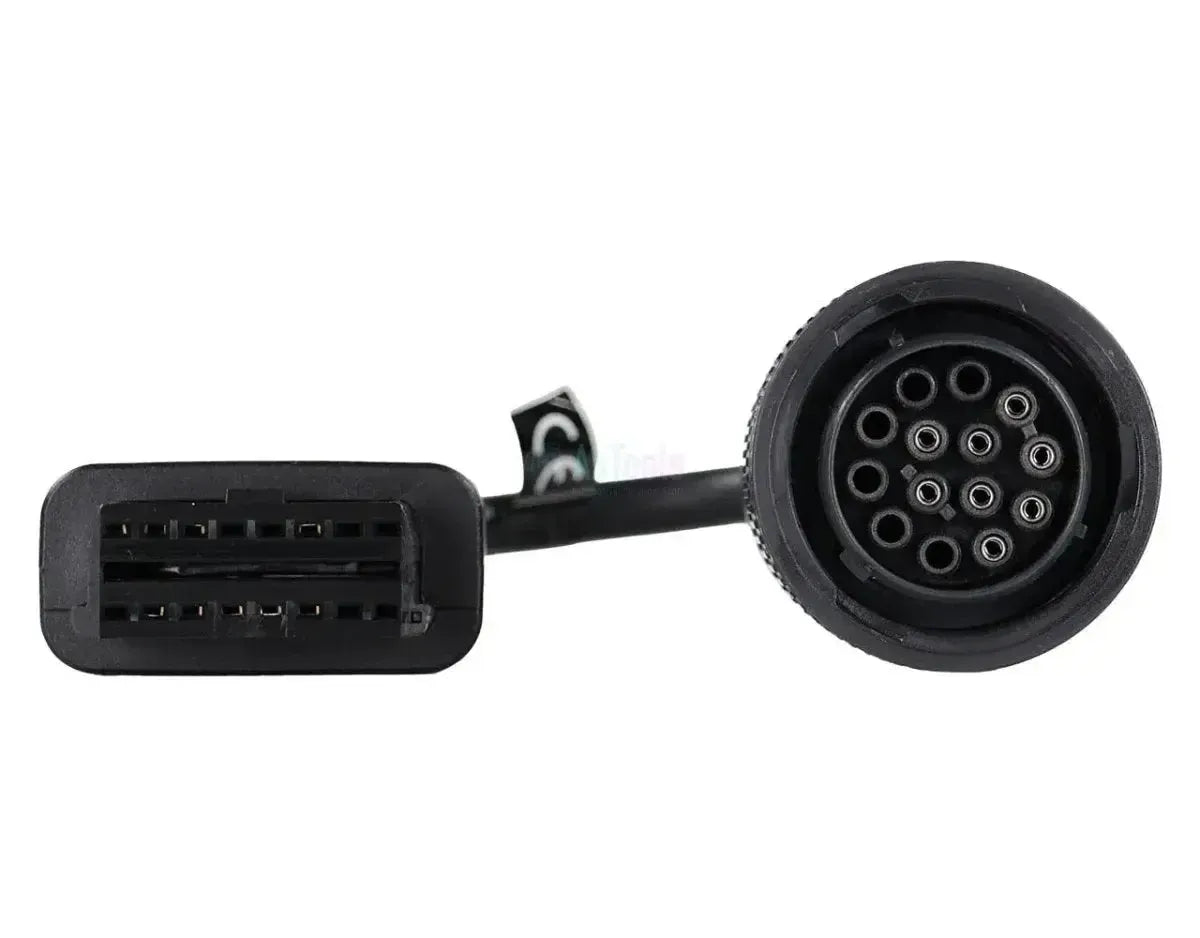

De Jaltest JDC533A verbindt de merkeigen 14-pins diagnoseaansluiting van Caterpillar met de 16-pins OBD2 van uw Jaltest-diagnosekabel. De machinezijde is een geheel zwarte bajonetstekker met geribbelde koppelring; van de veertien posities zijn er acht bezet. De stekker zit in de cabine of bij de motor. Het snoer meet 28 tot 30 cm.
Via deze koppeling komt de Jaltest-software op de Caterpillar Data Link (CDL), waar de bruikbare diagnose zit: Foutcodes, meetwaarden en ECU-gegevens. Daarnaast staan de oudere SAE J1708-lijn en de EMCP-regeling voor stroomopwekking in de dekking. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest OHW.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de Caterpillar-motor. Jaltest benoemt ze per datalijn, en het verschil tussen die lijnen bepaalt wat u werkelijk kunt uitlezen. Onderstaande eenheden komen uit de Caterpillar-dekking.
Regeleenheden die u kunt benaderen
- CDL: Motorregeling, volledige uitlezing.
- SAE J1708: Oudere lijn, onder meer 3406.
- EMCP: Stroomopwekking, stationair.
- J1939: Motorregeling, zonder functies.
Wat u kunt doen
- Foutcodes: Lezen en wissen via CDL.
- Meetwaarden: Actuele sensorwaarden bekijken.
- Alarmgrenzen: Signaal bij waarden buiten bereik.
- ECU-gegevens: Ook van de EMCP-regeling.
Zo gebruikt u hem
- Stekker controleren: Tel de veertien posities in de aansluiting.
- Aansluiten: Steek de stekker erop en draai de ring vast.
- Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
- Contact aan: Zet het contact aan.
- Uitlezen: Kies Caterpillar, de motor en CDL.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet de machine. Caterpillar-motoren worden bij veel machinebouwers ingebouwd, dus de motorserie geeft de doorslag. Onderstaande series voert Jaltest in de dekking; het aantal posities in de stekker wijst uit welke kabel u nodig heeft.
Caterpillar:
- 3000-serie: 3054, 3054B, 3056, 3126, 3126B, 3176, 3176C, 3196, 3406, 3406E, 3408, 3408E, 3412, 3412E en 3456.
- 3500-serie: 3508, 3508B, 3512, 3512B, 3512C, 3512E, 3516 en 3516B.
- 3600-serie: 3606, 3608, 3612 en 3616.
- C-serie: De C-motoren van C1.1 tot en met C9.3B.
- G-serie gasmotoren: Van G3304 tot en met G3616, plus CG137 en CG170-06.
Toepassingen:
- Ingebouwd: In bouwmachines, landbouwmachines, hefwerktuigen en generatorsets.
Verpakkingsinhoud
- 1x Jaltest (JDC533A) | Caterpillar 14-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Technische specificaties
Algemeen
- Het merk van de kabel of adapter. Vaak moet dit passen bij het merk van je diagnoseapparaat.Merk
- Jaltest
- Wat voor product het is: een losse verloopkabel, een adapter zonder kabel of een complete set.Soort product
- Verloopkabel
- In welke kabelset deze kabel ook zit. Heb je die set al, dan hoef je de kabel niet los te kopen.Onderdeel van kabelset
- OHW-kabelset basis
Geschikt voor
- Met welk merk diagnoseapparaat de kabel werkt. Een kabel van het ene merk past meestal niet op een tester van een ander merk.Geschikt diagnoseapparaat
- Jaltest
- Op welke versie van de Jaltest Link interface de kabel past. Sommige kabels werken alleen op de nieuwste V9.Jaltest Link versie
- Link V8.1
- Link V9
- Welke Jaltest-module je nodig hebt om de kabel te gebruiken. Zonder de juiste licentie werkt de kabel niet.Jaltest-softwaremodule
- OHW bouwmachines
Aansluitingen
- De stekker die in de diagnosepoort van het voertuig of de machine gaat. Die moet precies passen.Aansluiting voertuigzijde
- 14-pins bajonetstekker, vrouwelijk
- De stekker aan de kant van je diagnoseapparaat of interface. Meestal een 16-pins OBD2-stekker.Aansluiting apparaatzijde
- 16-pins OBD2
Diagnosefuncties
- Je ziet de actuele meetwaarden van sensoren terwijl het voertuig draait. Handig om storingen op te sporen.Live data bekijken
- Ja
Afmetingen en gewicht
- Hoe lang de kabel is. Een langere kabel geeft meer bewegingsruimte bij een poort die lastig bereikbaar is.Kabellengte
- 30 cm
- Regeleenheden
- CDL, J1939, SAE J1708, EMCP
- Referentienummer
- JDC533A
Overige specificaties
- Toepassing
- Caterpillar-motoren en -machines met 14-pins diagnoseaansluiting
- Onderdeel van kabelset
- OHW-kabelset basis (70002030)
- Nodig om te gebruiken
- Jaltest Link V8.1 of V9
