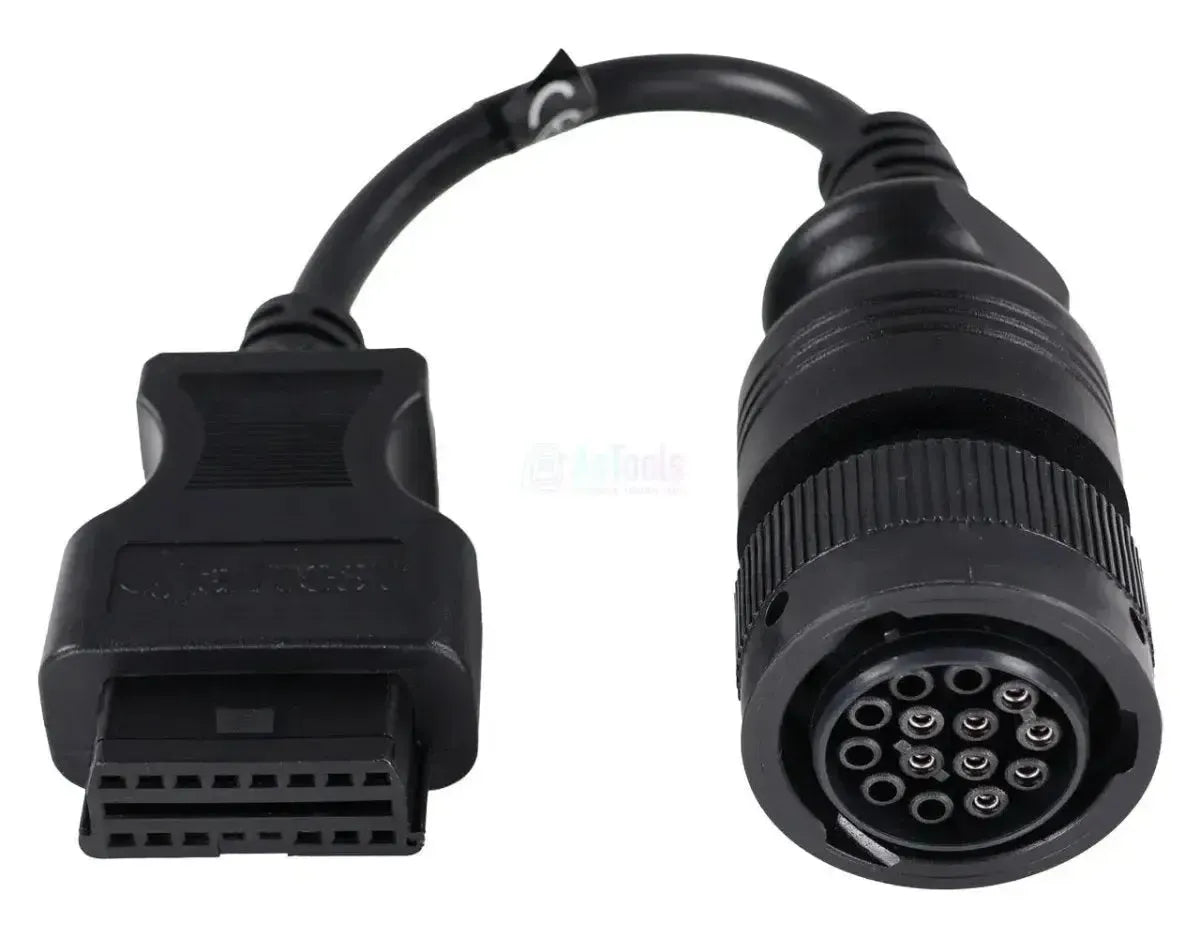

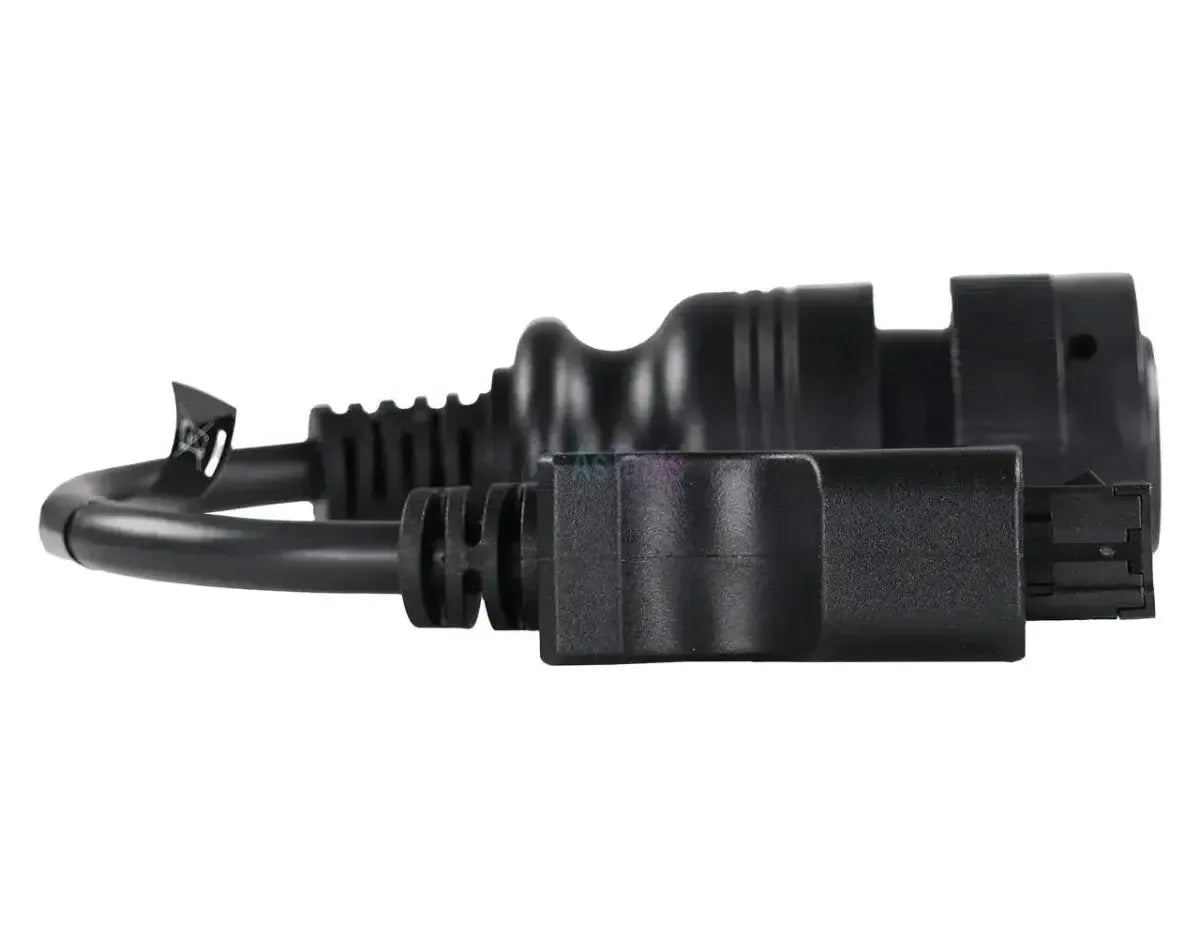

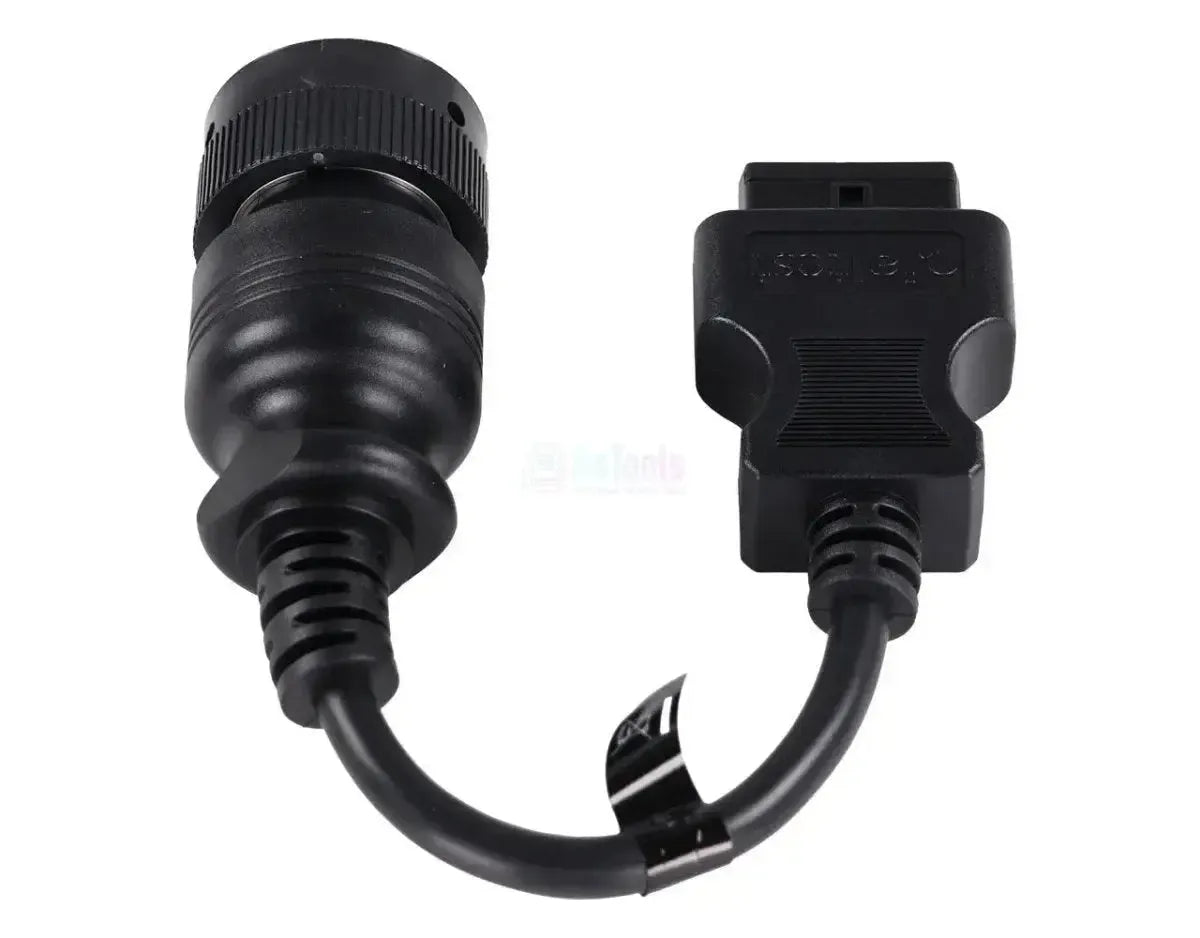

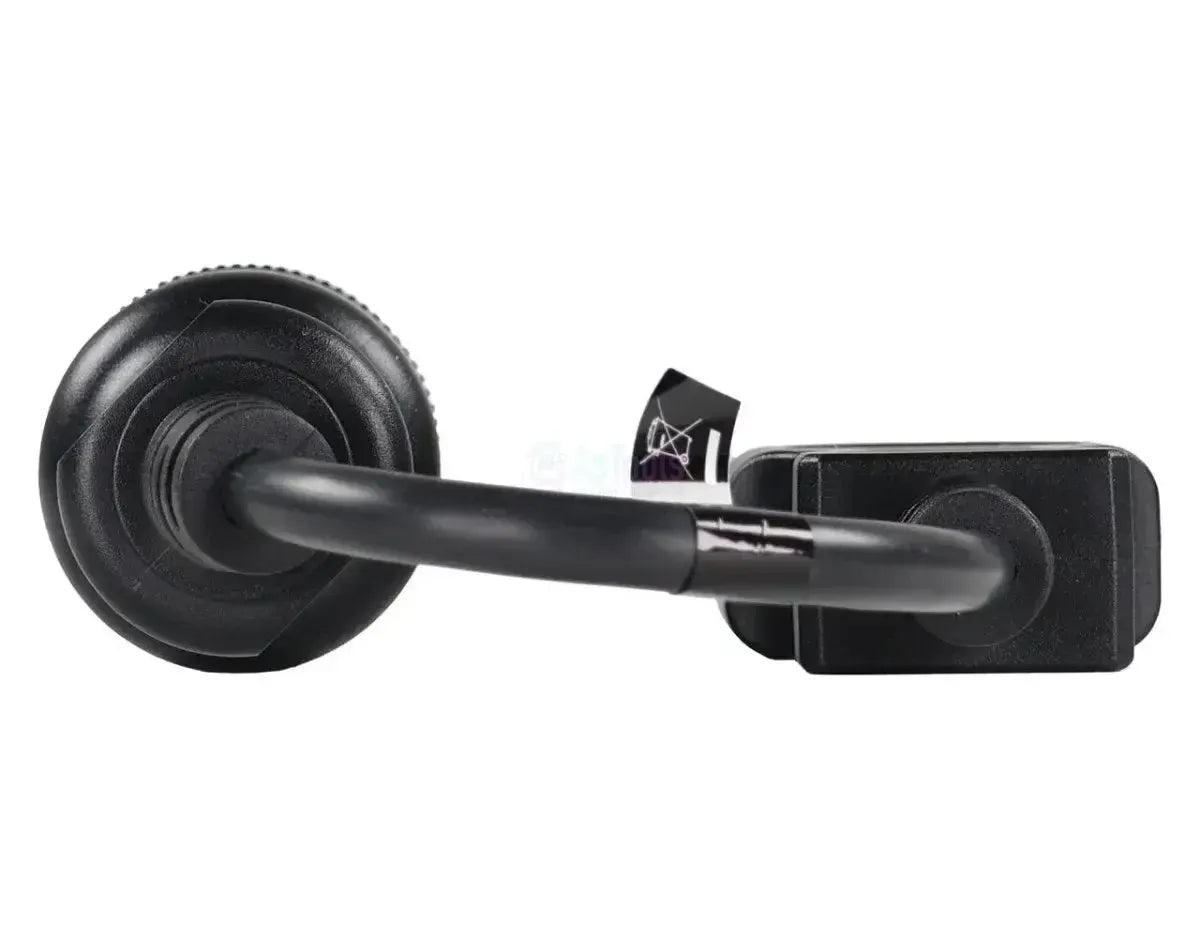

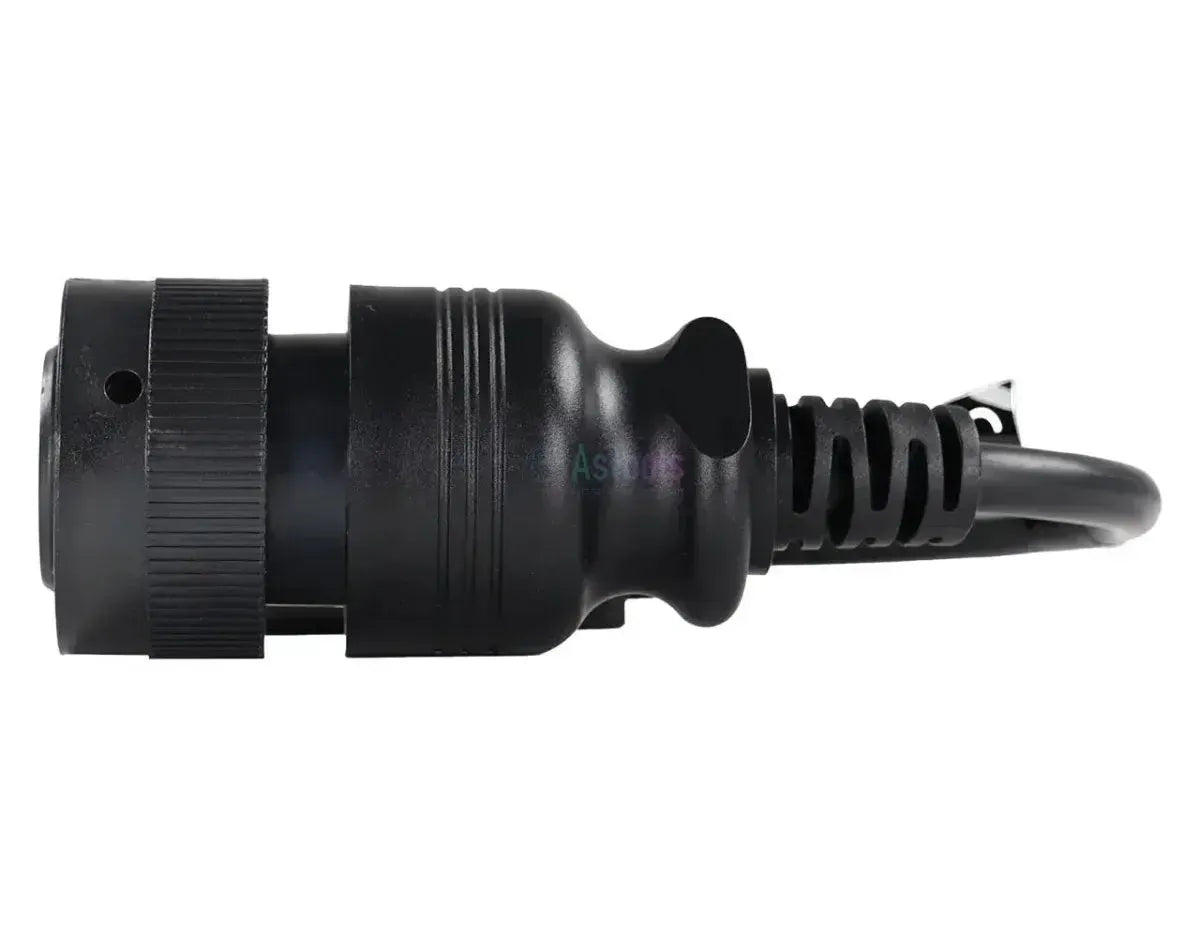

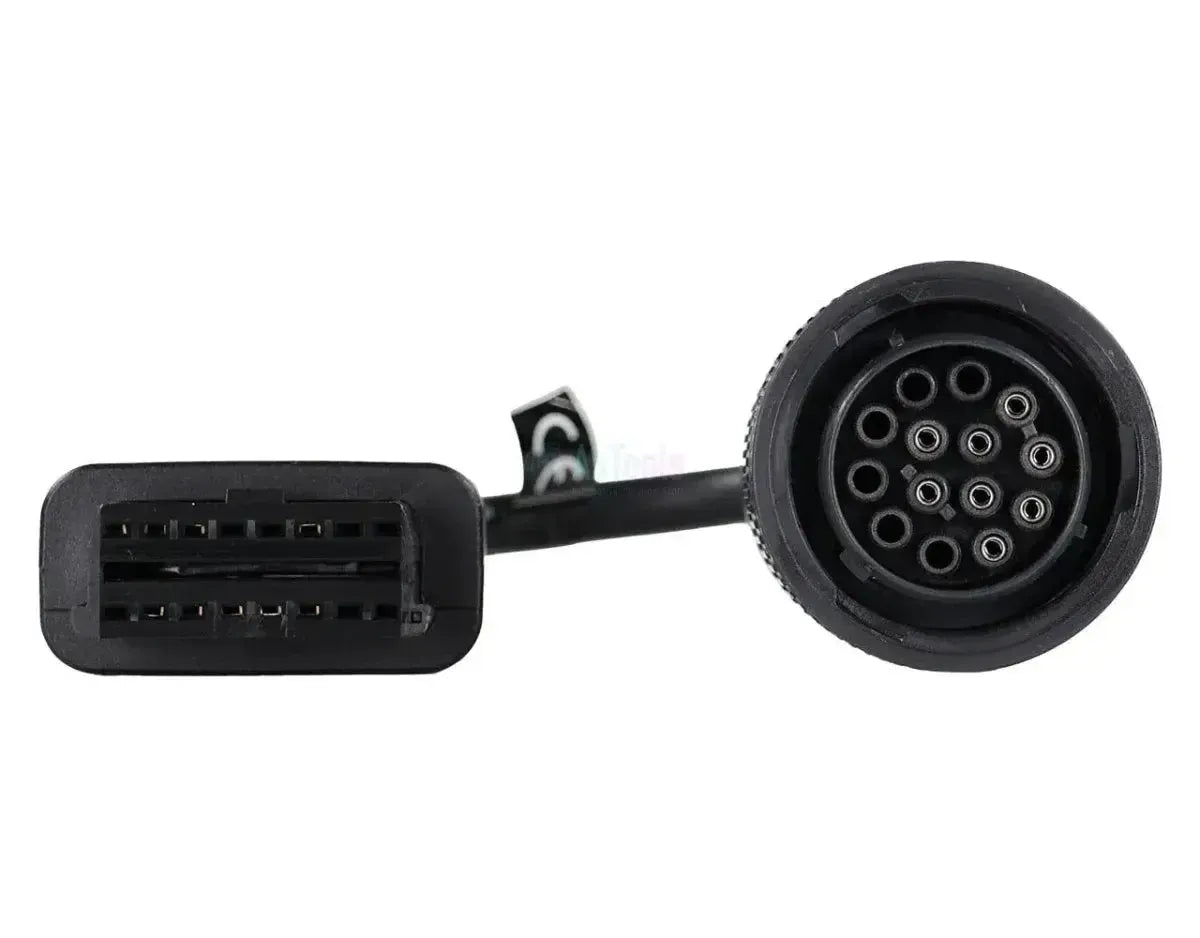

De Jaltest JDC533A is de verloopkabel voor Caterpillar met de merkeigen 14-pins diagnoseaansluiting: Aan de machinezijde zit die stekker, aan de interfacezijde de 16-pins OBD2 van uw Jaltest-diagnosekabel. De machinezijde is een geheel zwarte kunststof bajonetstekker met een geribbelde koppelring; in het binnenwerk staan veertien posities, waarvan er acht met een vrouwelijke bus bezet zijn en zes leeg blijven. De stekker hoort bij Caterpillar zelf en zit in de cabine of bij de motor. Het snoer meet 28 tot 30 cm.
Via deze koppeling komt de diagnoseapparatuur op de Caterpillar Data Link (CDL), de merkeigen datalijn waarop de bruikbare diagnose zit: Foutcodes, meetwaarden en ECU-gegevens. Daarnaast staan de oudere SAE J1708-lijn, onder meer op de 3406, en de EMCP-regeling voor stroomopwekking bij stationaire opstellingen in de dekking. De open J1939-regeleenheid levert bij deze motoren geen functies, zodat alle bruikbare diagnose via CDL loopt. De kabel valt onder Jaltest OHW (bouw- en terreinmachines).
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de Caterpillar-motor. Jaltest benoemt ze per datalijn, en het verschil tussen die lijnen bepaalt wat u werkelijk kunt uitlezen. Onderstaande eenheden komen uit de Caterpillar-dekking.
Regeleenheden die u kunt benaderen
- CDL, motorregeling: De Caterpillar Data Link. Hier leest u foutcodes, meetwaarden en ECU-gegevens uit.
- J1939, motorregeling: De open busregeling. Bij de Caterpillar-motoren staan hierbij géén functies in de dekkingstabel.
- SAE J1708, motorbeheersysteem en pomp-verstuivereenheid: De oudere seriële lijn, onder meer op de 3406.
- EMCP, stroomopwekking: De regeleenheid voor stroomopwekking bij de stationaire opstellingen.
Wat u kunt doen
- Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen met de omschrijving van de storing, en het na reparatie leegmaken.
- Meetwaarden bekijken: De actuele waarden van de sensoren op de regeleenheid, met de mogelijkheid alarmgrenzen in te stellen voor waarden buiten het normale bereik.
- Ook de EMCP-regeling van een generatorset levert foutcodes, meetwaarden en ECU-gegevens.
- Niet in de dekking bij de Caterpillar-motoren: Onderhoudsintervallen, componentaansturing en parameters.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet de machine. Caterpillar-motoren worden bij veel machinebouwers ingebouwd, dus de motorserie geeft de doorslag en niet het merk van de machine. Onderstaande series voert Jaltest in de dekking; het aantal posities in de stekker wijst uit welke kabel u nodig heeft.
Caterpillar:
- 3000-serie: 3054, 3054B, 3056, 3126, 3126B, 3176, 3176C, 3196, 3406, 3406E, 3408, 3408E, 3412, 3412E en 3456
- 3500-serie: 3508, 3508B, 3512, 3512B, 3512C, 3512E, 3516 en 3516B
- 3600-serie: 3606, 3608, 3612 en 3616
- C-serie: De C-motoren van C1.1 tot en met C9.3B
- G-serie gasmotoren: Van G3304 tot en met G3616, plus CG137 en CG170-06
- Ingebouwd in bouwmachines, landbouwmachines, hefwerktuigen en generatorsets
Verpakkingsinhoud
- 1x Jaltest (JDC533A) | Caterpillar 14-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Technische specificaties
Algemeen
- Het merk van de kabel of adapter. Vaak moet dit passen bij het merk van je diagnoseapparaat.Merk
- Jaltest
- Wat voor product het is: een losse verloopkabel, een adapter zonder kabel of een complete set.Soort product
- Verloopkabel
- In welke kabelset deze kabel ook zit. Heb je die set al, dan hoef je de kabel niet los te kopen.Onderdeel van kabelset
- OHW-kabelset basis
Geschikt voor
- Met welk merk diagnoseapparaat de kabel werkt. Een kabel van het ene merk past meestal niet op een tester van een ander merk.Geschikt diagnoseapparaat
- Jaltest
- Op welke versie van de Jaltest Link interface de kabel past. Sommige kabels werken alleen op de nieuwste V9.Jaltest Link versie
- Link V8.1
- Link V9
- Welke Jaltest-module je nodig hebt om de kabel te gebruiken. Zonder de juiste licentie werkt de kabel niet.Jaltest-softwaremodule
- OHW bouwmachines
Aansluitingen
- De stekker die in de diagnosepoort van het voertuig of de machine gaat. Die moet precies passen.Aansluiting voertuigzijde
- 14-pins bajonetstekker, vrouwelijk
- De stekker aan de kant van je diagnoseapparaat of interface. Meestal een 16-pins OBD2-stekker.Aansluiting apparaatzijde
- 16-pins OBD2
Diagnosefuncties
- Je ziet de actuele meetwaarden van sensoren terwijl het voertuig draait. Handig om storingen op te sporen.Live data bekijken
- Ja
Afmetingen en gewicht
- Hoe lang de kabel is. Een langere kabel geeft meer bewegingsruimte bij een poort die lastig bereikbaar is.Kabellengte
- 30 cm
- Referentienummer
- JDC533A
Overige specificaties
- Toepassing
- Caterpillar-motoren en -machines met 14-pins diagnoseaansluiting
- Regeleenheden
- CDL, J1939 en SAE J1708 (motor), EMCP (stroomopwekking)
- Onderdeel van kabelset
- OHW-kabelset basis (70002030)
