Jaltest (JDC504A) | Deutz 12-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Garantie direct via AsTools
Garantie direct via AsTools
Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.
2 jaar garantie op alle producten
2 jaar garantie op alle producten
Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.
Eenvoudig retourneren
Eenvoudig retourneren
Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.
Professionele klantenservice
Professionele klantenservice
Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

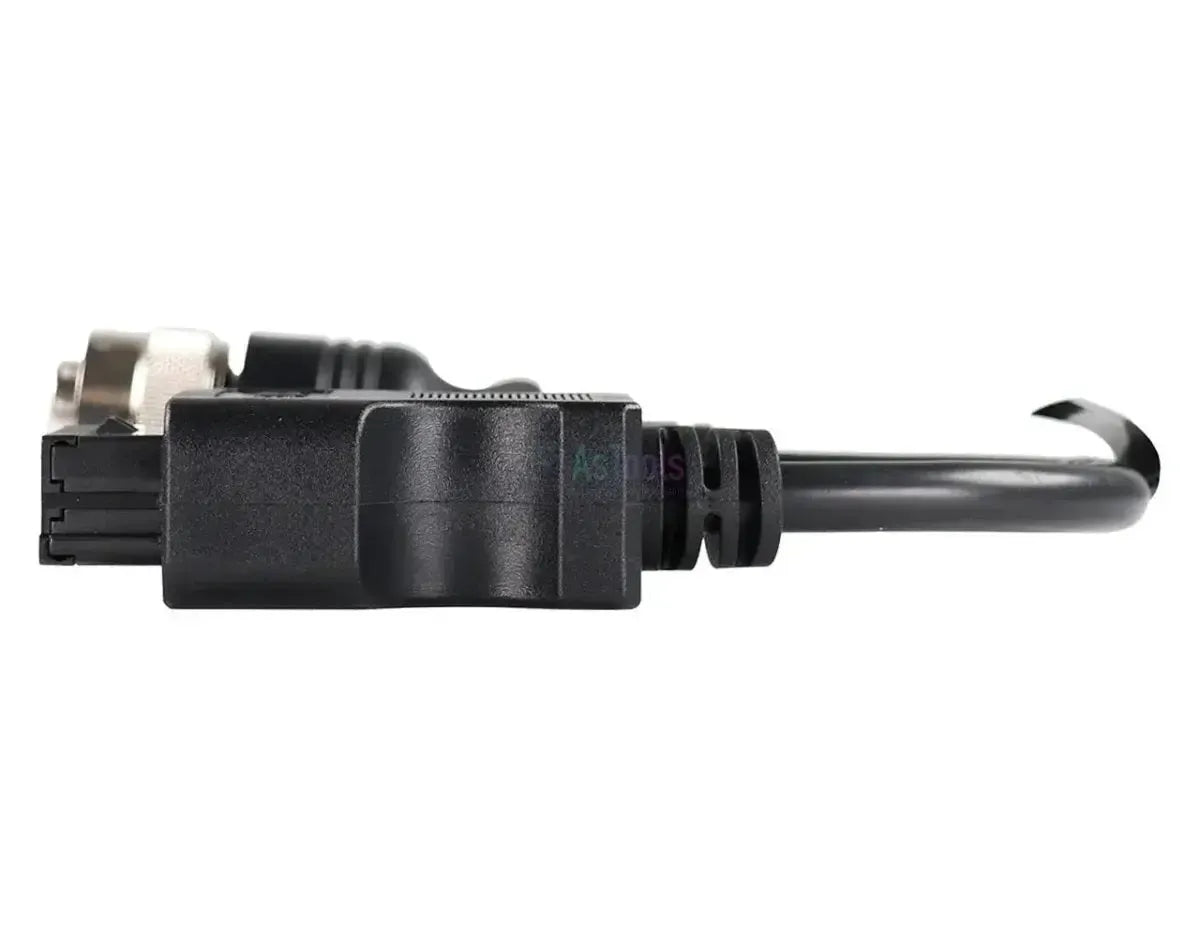

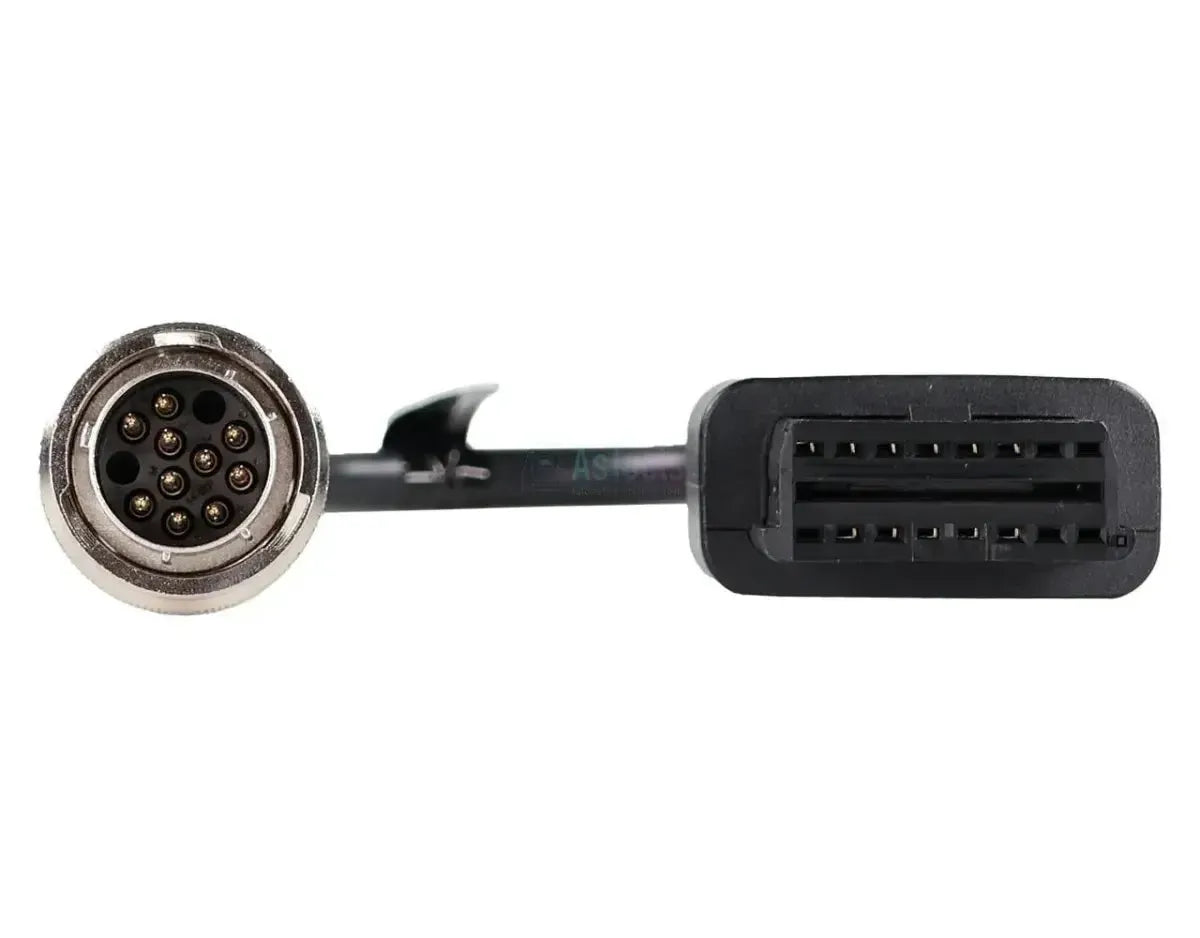

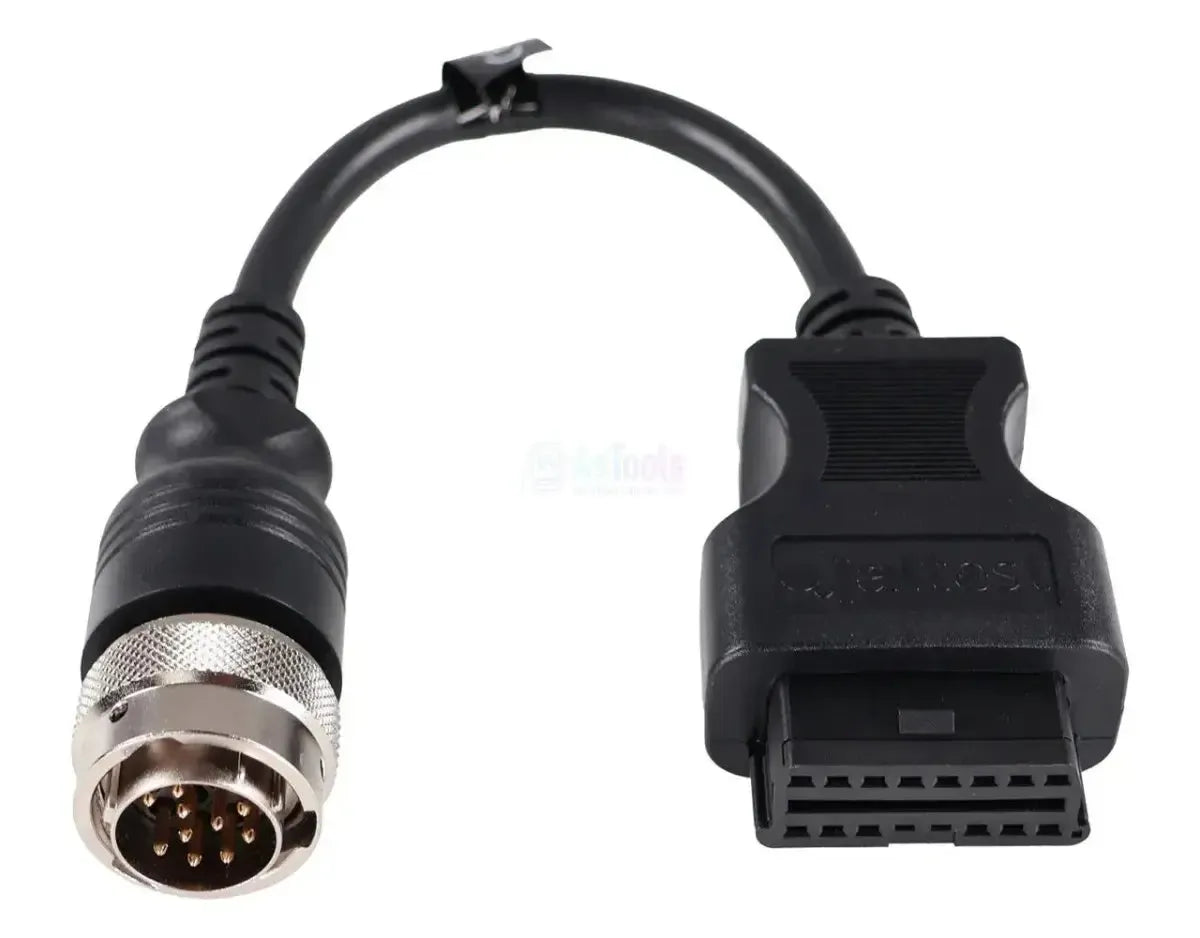

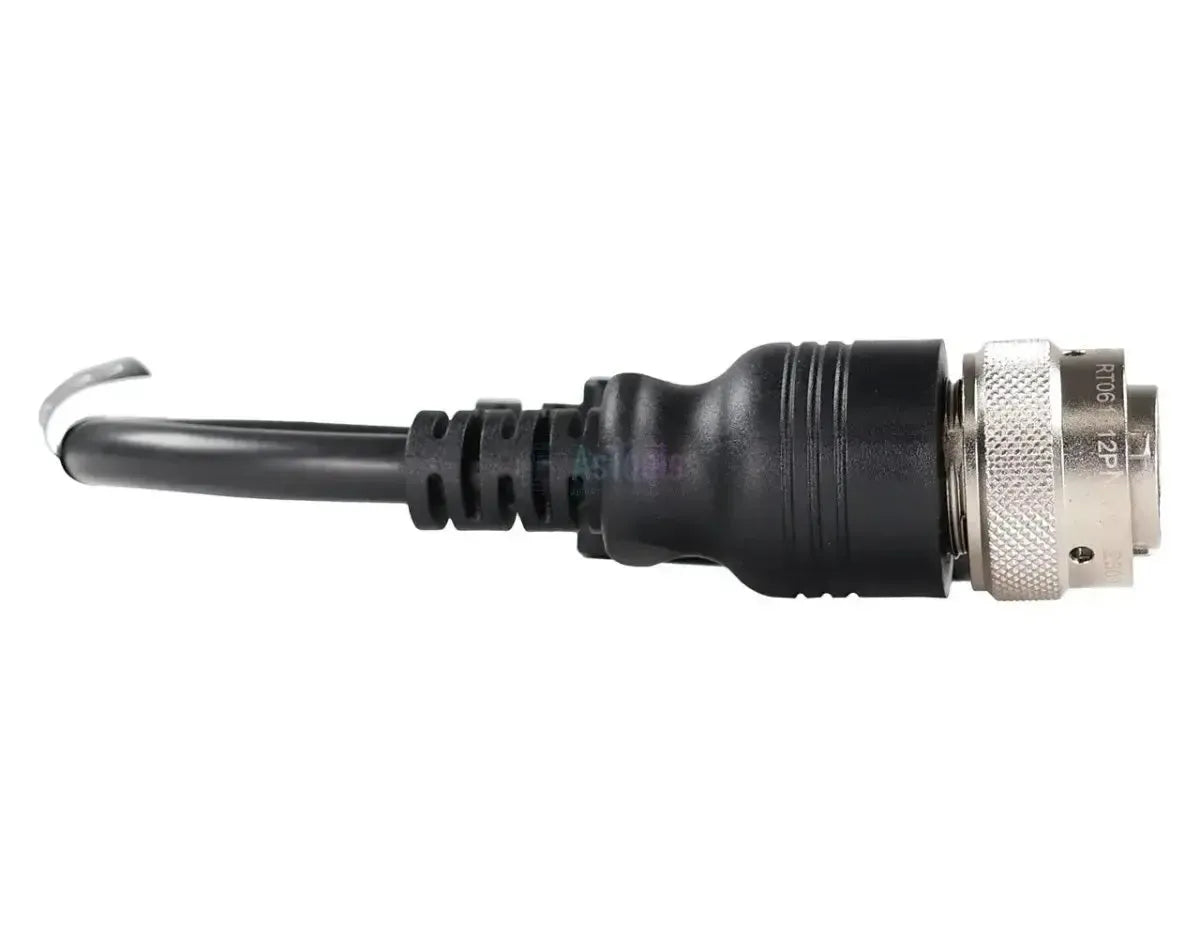

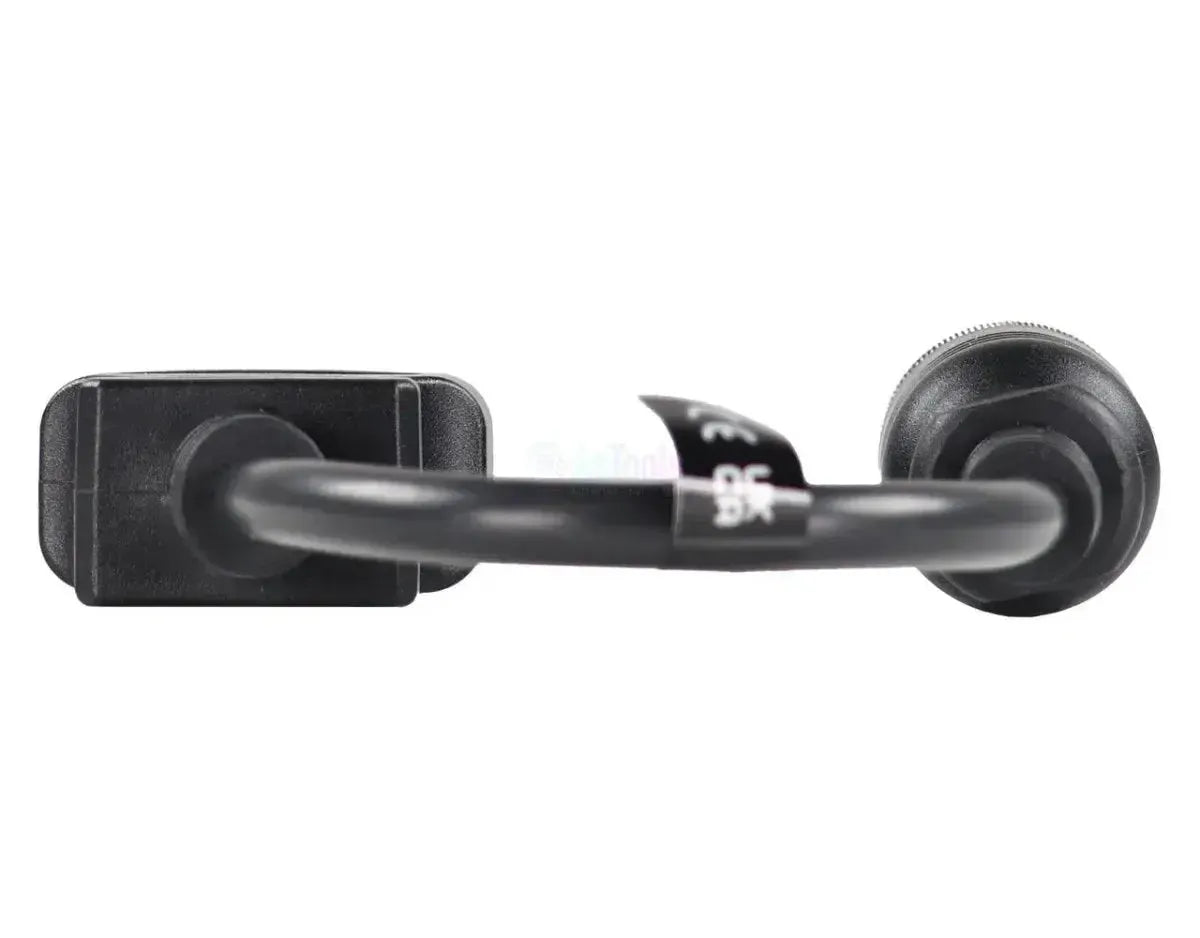

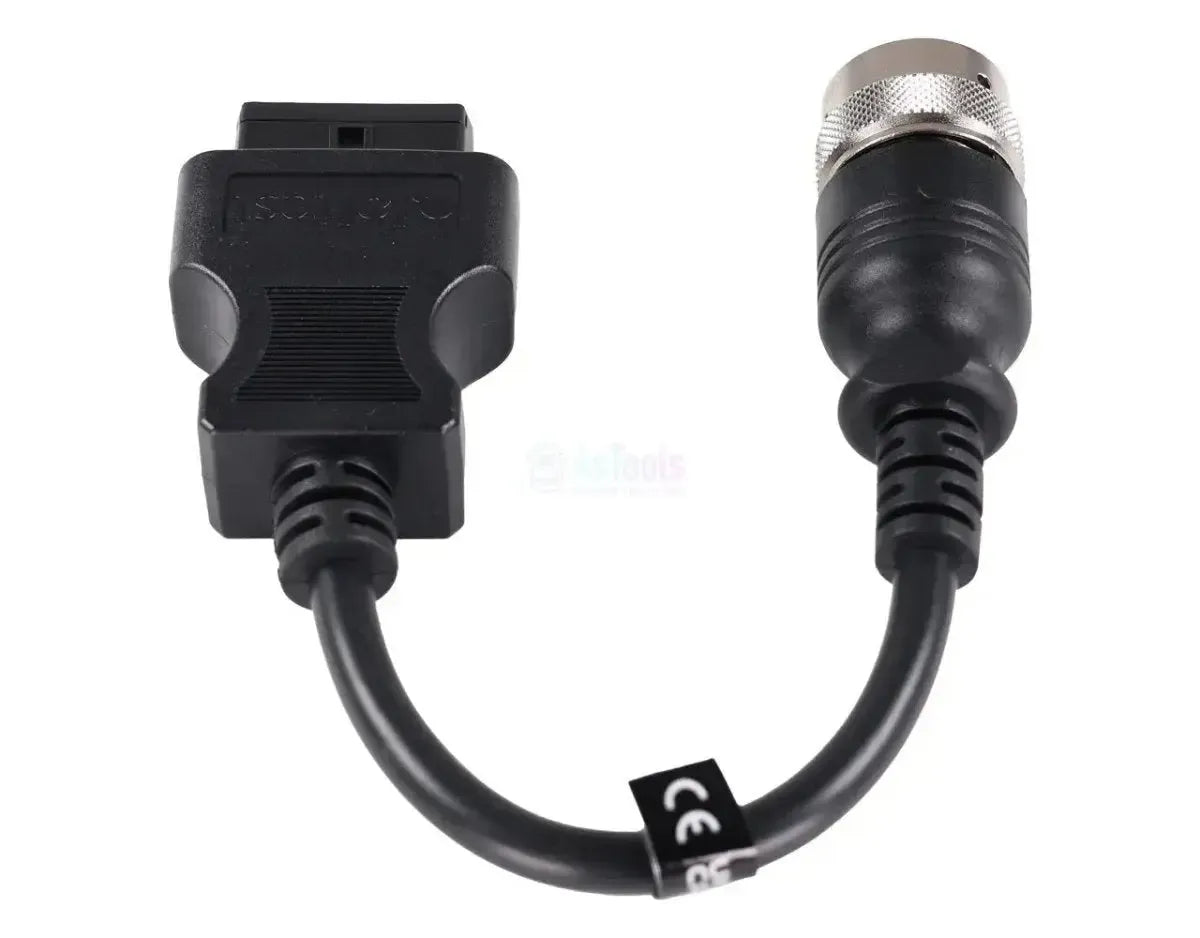

De Jaltest JDC504A verbindt de 12-pins diagnoseaansluiting van Deutz-motoren met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een ronde Amphenol-stekker met een metalen huls en een geribbelde koppelring, met twaalf vergulde pennen ruim uit elkaar in een zwarte houder. De aansluiting hoort bij de motor en zit op of naast het motorblok. Omdat Deutz zijn motoren aan tientallen machinebouwers levert, vindt u dezelfde stekker in machines van uiteenlopende merken. Het snoer is 28 tot 30 cm lang.
Met de kabel aangesloten leest de Jaltest-software de opeenvolgende Deutz-motorregelingen uit: EMR2 - EDC, EMR3 - EDC 7 UC31, EMR3 - EDC 16 UC40 en EMR4 - EDC 17 CV52. Bij de twee nieuwste komen naast de foutcodes ook de onderhoudsintervallen in beeld, bij de twee oudere niet. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest AGV, OHW en MHE.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
De kabel is bedoeld voor werkplaatsen die Deutz-motoren in landbouw-, bouw- en hefmachines met de Jaltest Link uitlezen. Jaltest onderscheidt daarbij de opeenvolgende EMR-generaties, elk met een eigen functieomvang. Onderstaande eenheden komen uit de Deutz-dekking.
Regeleenheden die u kunt benaderen
- EMR2 - EDC: Oudere regeling, o.a. 2013-serie.
- EMR3 - EDC 7 UC31: Commonrail, derde generatie.
- EMR3 - EDC 16 UC40: Met onderhoudsintervallen.
- EMR4 - EDC 17 CV52: Actuele regeling, zware TCD.
Wat u kunt doen
- Foutcodes: Lezen en wissen, met omschrijving.
- Meetwaarden: Live bekijken, met alarmgrenzen.
- Onderhoud: Alleen bij EDC 16 UC40 en EDC 17.
- Rapport: Onderhoudswerk vastleggen.
Zo gebruikt u hem
- Stekker controleren: Zoek de ronde 12-pins aansluiting bij het motorblok.
- Aansluiten: Zet de JDC504A vast met de koppelring.
- Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
- Contact aan: Zet het contact aan, zonder de motor te starten.
- Uitlezen: Kies Deutz en de motorserie.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet de machine. Deutz levert zijn motoren als losse aandrijving, dus de motorserie bepaalt welke kabel u nodig heeft en niet het merk van de machine. Onderstaande series voert Jaltest in de dekking; welke stekker er op uw motor zit, ziet u aan het penveld van de aansluiting.
Deutz:
- 1015-serie: BF6M 1015 C en BF8M 1015 CP.
- 2012- en 2013-serie: BF4M 2012, BF6M 2012C, BFM 2013, BF4M 2013, BF6M 2013 en de TCD 2012/2013 L04 en L06.
- TCD-serie compact: TCD 2.2, 2.9, 3.6, 4.1, 5.1, 5.2, 6.1, 7.7 en 7.8, plus de TD- en TTCD-varianten.
- TCD-serie zwaar: TCD 9.0, 10.7, 12.0, 12.8, 13.5, 15.6, 16.0 en 18.0 en de V-motoren TCD 2015 V08 en TCD 2016 V16.
- Gasmotoren: G 2.2 en G 2.9.
Toepassing:
- Ingebouwd in: Landbouw-, bouw- en hefmachines en stationaire opstellingen.
Verpakkingsinhoud
- 1x Jaltest (JDC504A) | Deutz 12-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Technische specificaties
Algemeen
- Het merk van de kabel of adapter. Vaak moet dit passen bij het merk van je diagnoseapparaat.Merk
- Jaltest
- Wat voor product het is: een losse verloopkabel, een adapter zonder kabel of een complete set.Soort product
- Verloopkabel
- Op welke soorten voertuigen of machines je de kabel gebruikt. Zo zie je snel of hij past bij wat er in je werkplaats komt.Voertuigsoorten
- Landbouwmachine
- Bouwmachine
- Intern transport
Geschikt voor
- Met welk merk diagnoseapparaat de kabel werkt. Een kabel van het ene merk past meestal niet op een tester van een ander merk.Geschikt diagnoseapparaat
- Jaltest
- Op welke versie van de Jaltest Link interface de kabel past. Sommige kabels werken alleen op de nieuwste V9.Jaltest Link versie
- Link V8.1
- Link V9
- Welke Jaltest-module je nodig hebt om de kabel te gebruiken. Zonder de juiste licentie werkt de kabel niet.Jaltest-softwaremodule
- AGV landbouw
- OHW bouwmachines
- MHE intern transport
Aansluitingen
- De stekker die in de diagnosepoort van het voertuig of de machine gaat. Die moet precies passen.Aansluiting voertuigzijde
- 12-pins ronde Amphenol-stekker, mannelijk
- De stekker aan de kant van je diagnoseapparaat of interface. Meestal een 16-pins OBD2-stekker.Aansluiting apparaatzijde
- 16-pins OBD2
Diagnosefuncties
- Je ziet de actuele meetwaarden van sensoren terwijl het voertuig draait. Handig om storingen op te sporen.Live data bekijken
- Ja
Afmetingen en gewicht
- Hoe lang de kabel is. Een langere kabel geeft meer bewegingsruimte bij een poort die lastig bereikbaar is.Kabellengte
- 30 cm
- Referentienummer
- JDC504A
Overige specificaties
- Toepassing
- Deutz-motoren met 12-pins diagnoseaansluiting
- Regeleenheden
- EMR2 - EDC, EMR3 - EDC 7 UC31, EMR3 - EDC 16 UC40 en EMR4 - EDC 17 CV52 (motorregeling)
- Jaltest-module
- Jaltest AGV (landbouw), Jaltest OHW (bouw- en terreinmachines) en Jaltest MHE (intern transport en heftrucks)
- Onderdeel van kabelset
- AGV-kabelset (70002003), OHW-kabelset compleet (70002026), OHW-kabelset basis (70002030) en MHE-kabelset hefplatforms en verreikers (70002028)
- Nodig om te gebruiken
- Jaltest Link V8.1 of V9
