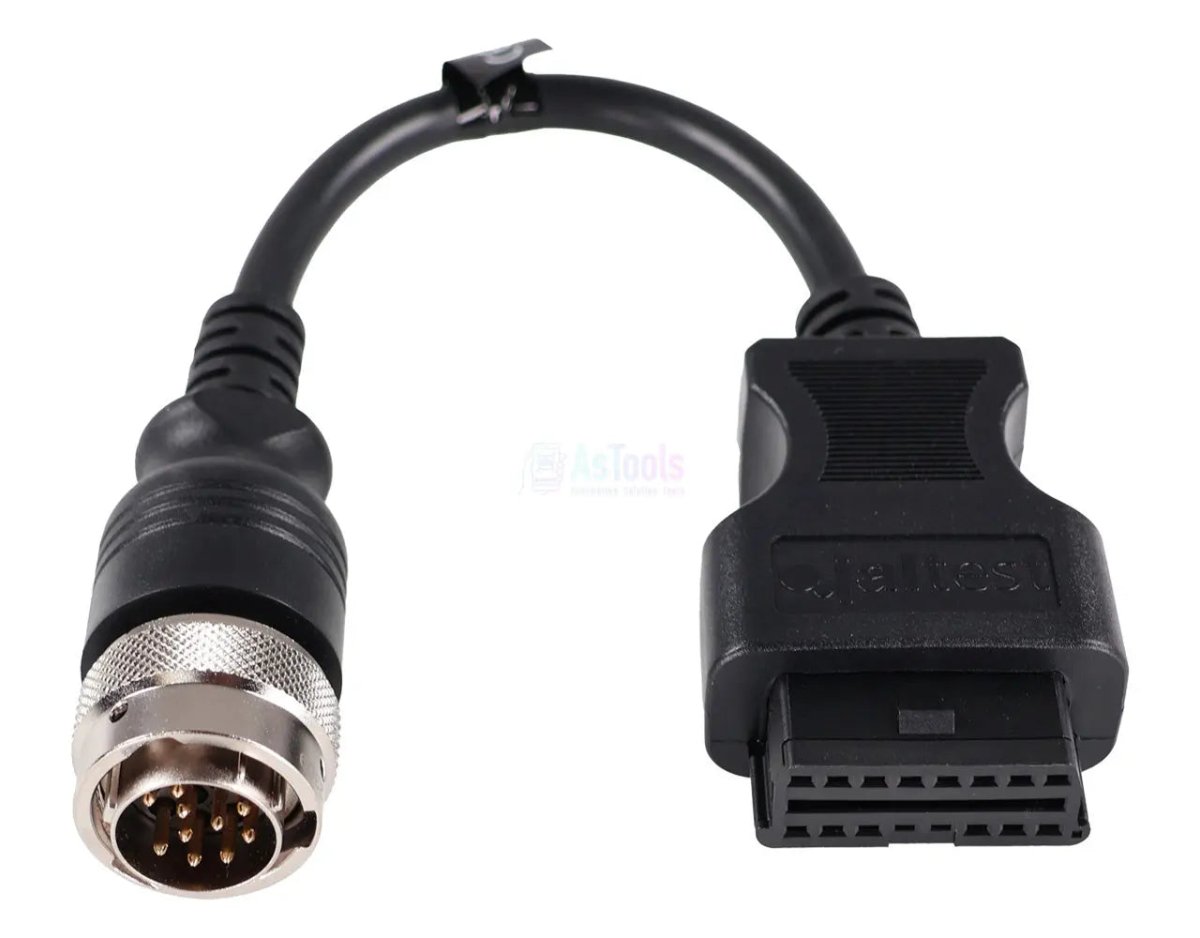

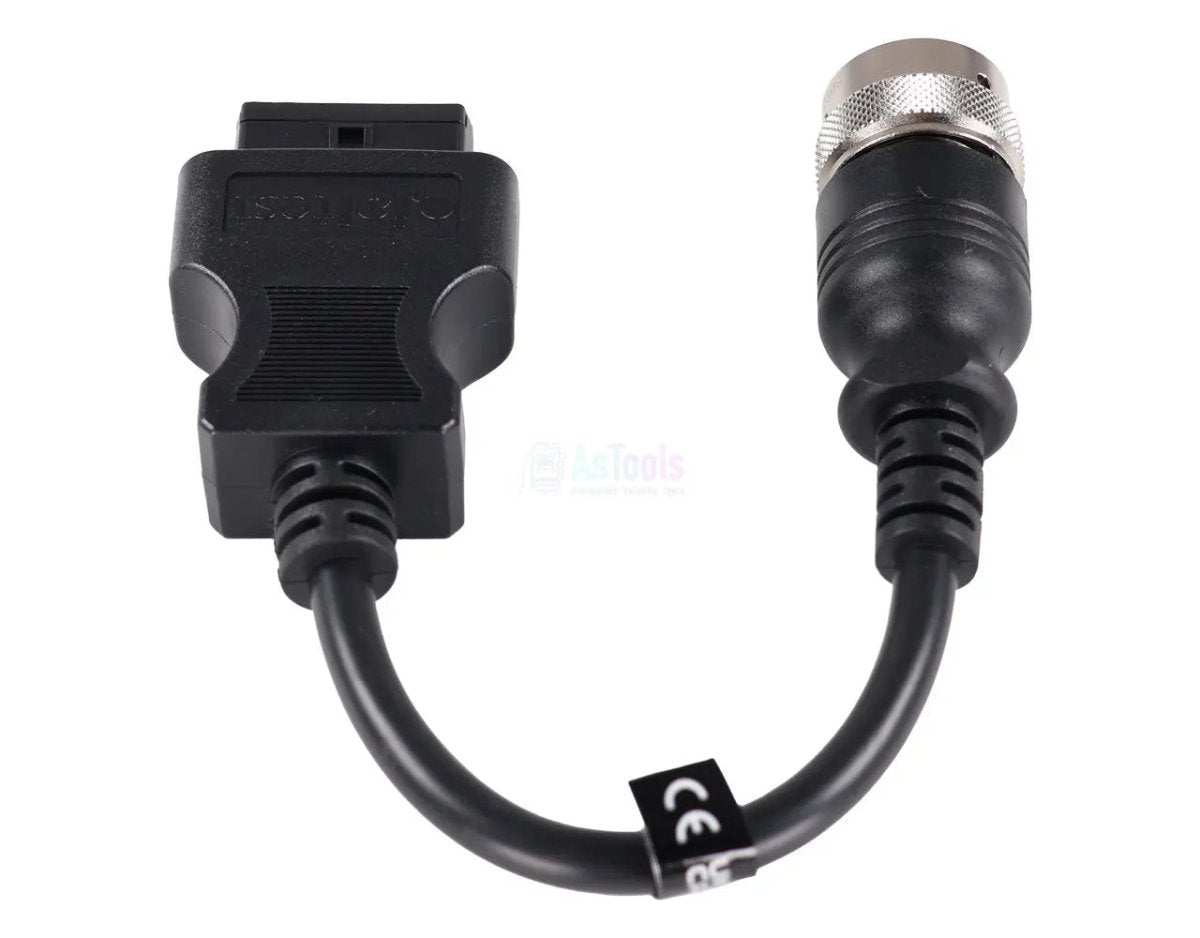

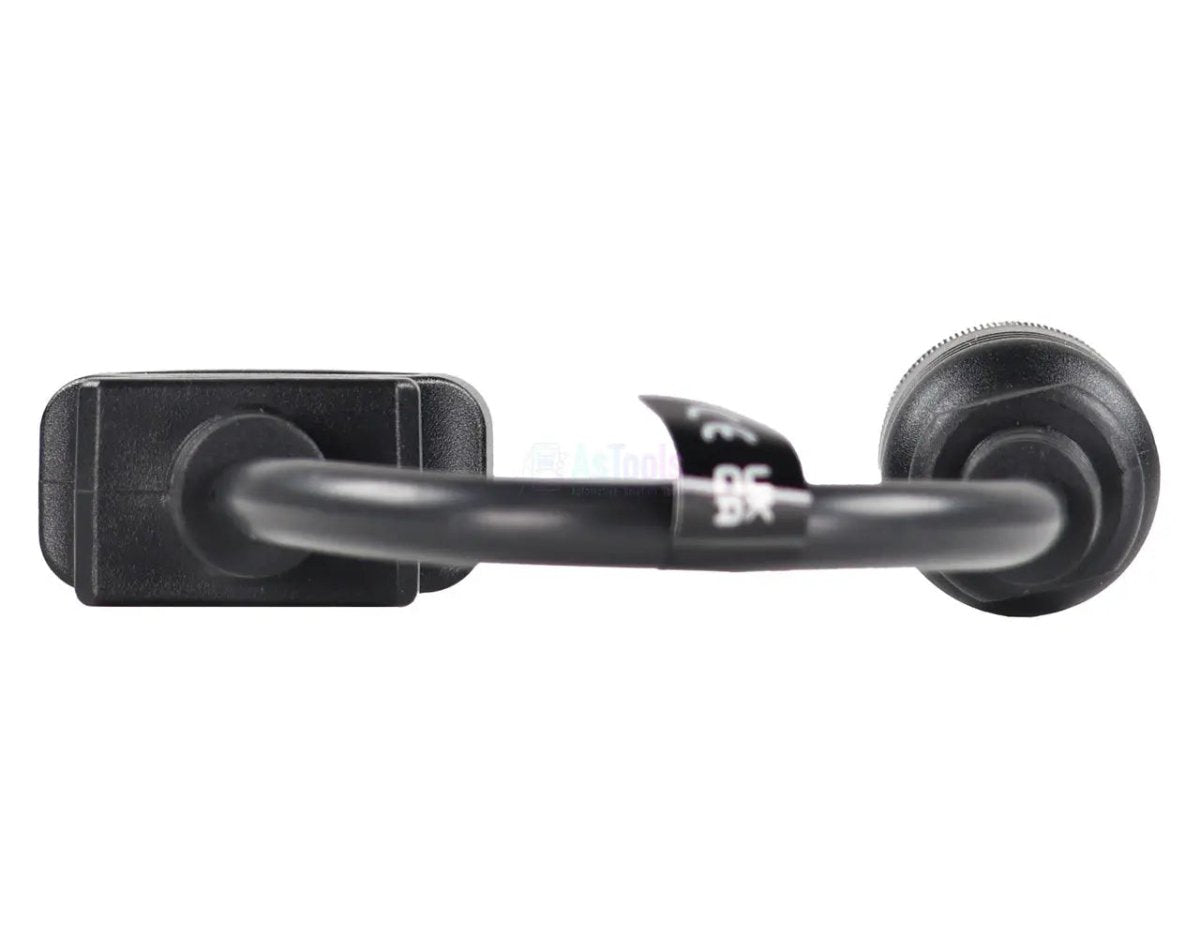

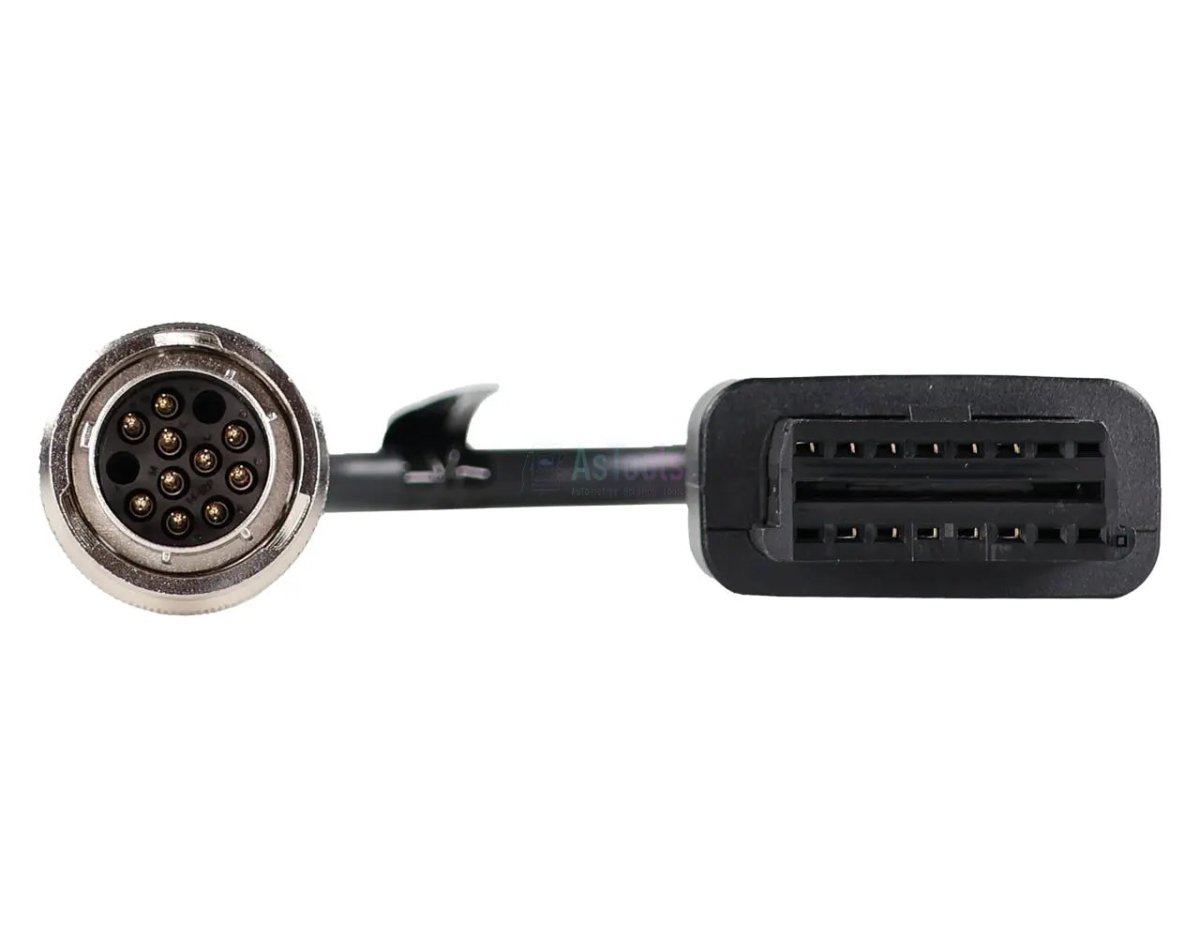

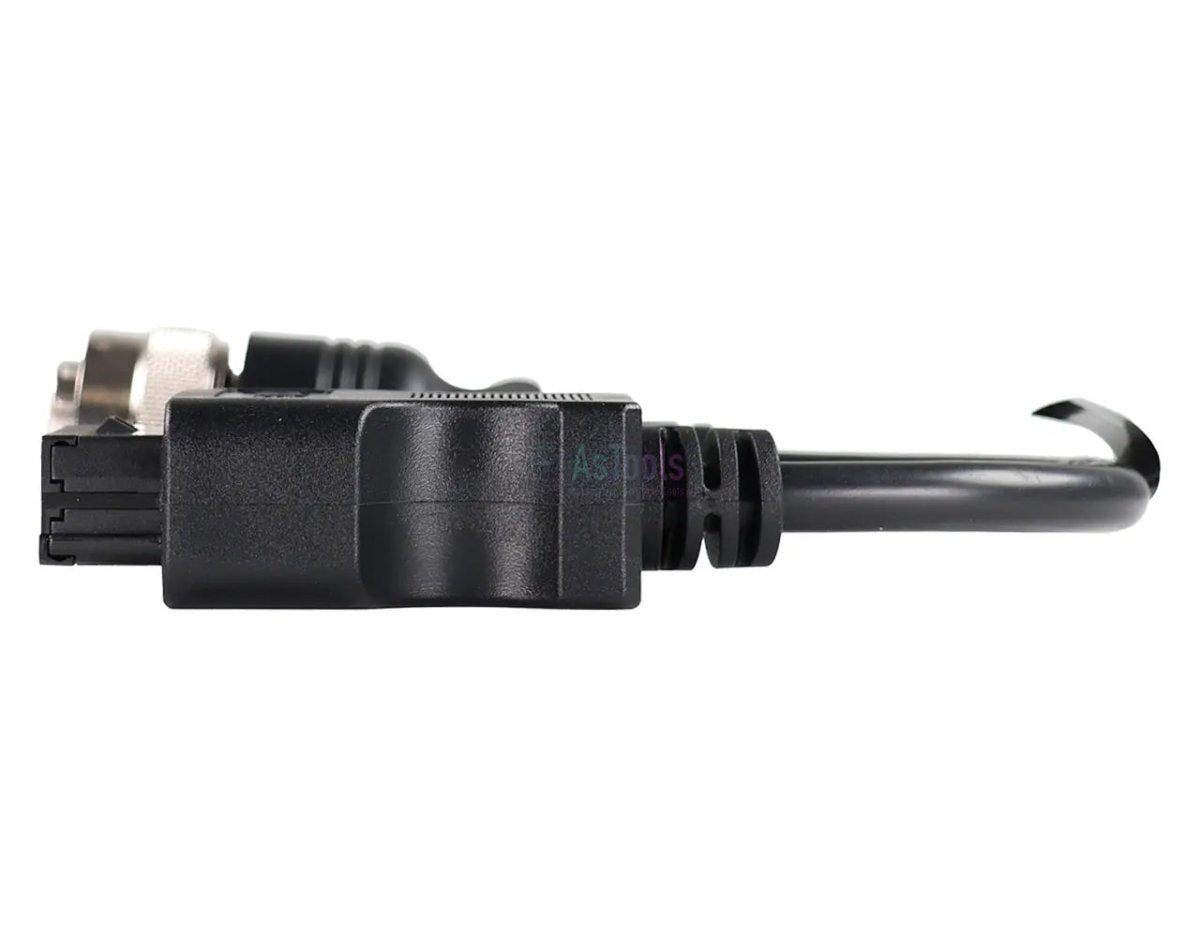

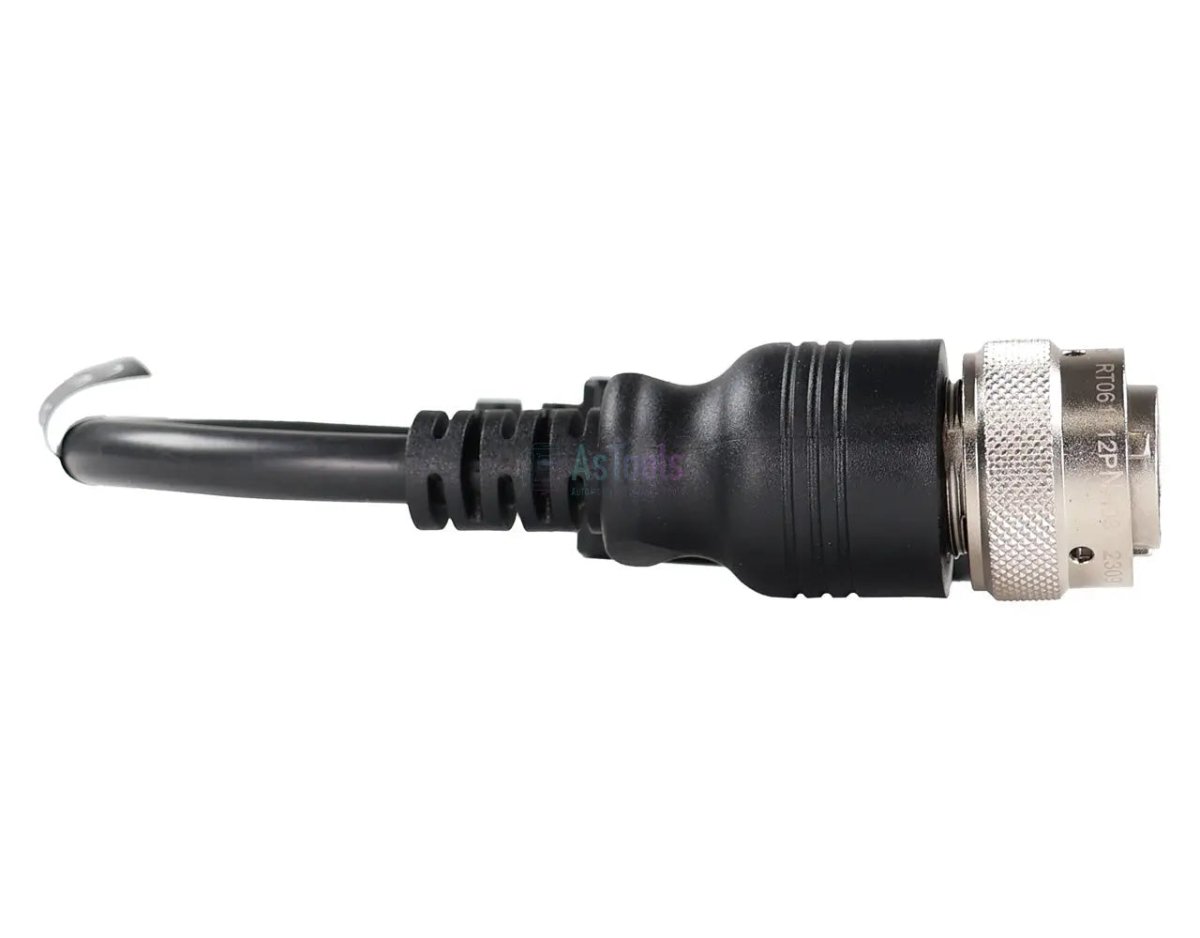

De Jaltest JDC504A koppelt de 12-pins diagnoseaansluiting van Deutz-motoren aan de 16-pins OBD2-stekker van uw Jaltest-diagnosekabel. Aan de machinezijde zit een ronde Amphenol-stekker met een metalen huls en een geribbelde koppelring; daarin staan twaalf vergulde pennen ruim uit elkaar in een zwarte houder. Die aansluiting hoort bij de motor en zit op of naast het motorblok. Omdat Deutz zijn motoren aan tientallen machinebouwers levert, komt u dezelfde stekker in machines van uiteenlopende merken tegen. Het snoer is 28 tot 30 cm lang en loopt recht uit beide stekkers.
Zodra de verbinding staat, bereikt de diagnoseapparatuur de opeenvolgende generaties Deutz-motorregeling: EMR2 - EDC, EMR3 - EDC 7 UC31, EMR3 - EDC 16 UC40 en EMR4 - EDC 17 CV52. Het verschil in dekking zit bij het onderhoud: Bij de twee nieuwste eenheden komen naast de foutcodes ook de onderhoudsintervallen in beeld, bij de twee oudere niet. Componentaansturing staat bij geen van deze regeleenheden in de dekkingstabel. De kabel valt onder Jaltest AGV (landbouw), Jaltest OHW (bouw- en terreinmachines) en Jaltest MHE (intern transport en heftrucks).
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de motorregeling van de Deutz-motor. Jaltest onderscheidt daarbij de opeenvolgende EMR-generaties, elk met een eigen functieomvang. Onderstaande eenheden komen uit de Deutz-dekking.
Regeleenheden die u kunt benaderen
- EMR2 - EDC, motorregeling: De oudere Deutz-motorregeling, onder meer op de 2013-serie, met foutcodes, meetwaarden en ECU-gegevens.
- EMR3 - EDC 7 UC31: De commonrail-uitvoering van de derde generatie.
- EMR3 - EDC 16 UC40: De tweede EMR3-variant; hierbij staan ook de onderhoudsintervallen in de dekking.
- EMR4 - EDC 17 CV52 Deutz: De actuele commonrail-motorregeling, onder meer op de zwaardere TCD-motoren.
Wat u kunt doen
- Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen met de omschrijving van de storing, en het na reparatie leegmaken.
- Meetwaarden bekijken: De actuele waarden van de sensoren op de regeleenheid, met de mogelijkheid alarmgrenzen in te stellen voor waarden buiten het normale bereik.
- Onderhoud: De onderhoudsintervallen van de motor raadplegen en de bijbehorende werkzaamheden vastleggen in een rapport. Beschikbaar bij EMR3 - EDC 16 UC40 en EMR4 - EDC 17 CV52.
- Niet in de dekking: Componentaansturing staat bij geen van de Deutz-motorregelingen in de tabel.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet de machine. Deutz levert zijn motoren als losse aandrijving, dus de motorserie bepaalt welke kabel u nodig heeft en niet het merk van de machine. Onderstaande series voert Jaltest in de dekking; welke stekker er op uw motor zit, ziet u aan het penveld van de aansluiting.
Deutz:
- 1015-serie: BF6M 1015 C en BF8M 1015 CP
- 2012- en 2013-serie: BF4M 2012, BF6M 2012C, BFM 2013, BF4M 2013, BF6M 2013 en de TCD 2012/2013 L04 en L06
- TCD-serie compact: TCD 2.2, 2.9, 3.6, 4.1, 5.1, 5.2, 6.1, 7.7 en 7.8, plus de TD- en TTCD-varianten
- TCD-serie zwaar: TCD 9.0, 10.7, 12.0, 12.8, 13.5, 15.6, 16.0 en 18.0 en de V-motoren TCD 2015 V08 en TCD 2016 V16
- Gasmotoren: G 2.2 en G 2.9
- Ingebouwd in landbouw-, bouw- en hefmachines en in stationaire opstellingen
Verpakkingsinhoud
- 1x Jaltest (JDC504A) | Deutz 12-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | JDC504A |
| Type | Verloopkabel |
| Toepassing | Deutz-motoren met 12-pins diagnoseaansluiting |
| Lengte | 28 - 30 cm |
| Interface | Jaltest Link V8.1/V9 |
| Aansluiting machinezijde | 12-pins ronde Amphenol-stekker, mannelijk |
| Aansluiting interfacezijde | 16-pins OBD2 |
| Regeleenheden | EMR2 - EDC, EMR3 - EDC 7 UC31, EMR3 - EDC 16 UC40 en EMR4 - EDC 17 CV52 (motorregeling) |
| Segment | Verbrandingsmotor |
| Jaltest-module | Jaltest AGV (landbouw), Jaltest OHW (bouw- en terreinmachines) en Jaltest MHE (intern transport en heftrucks) |
| Onderdeel van kabelset | AGV-kabelset (70002003), OHW-kabelset compleet (70002026), OHW-kabelset basis (70002030) en MHE-kabelset hefplatforms en verreikers (70002028) |
