Jaltest  |  SKU: JDC547A

Jaltest (JDC547A) | Doosan (DL03) 6-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor

€103,95 incl.
€85,91 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

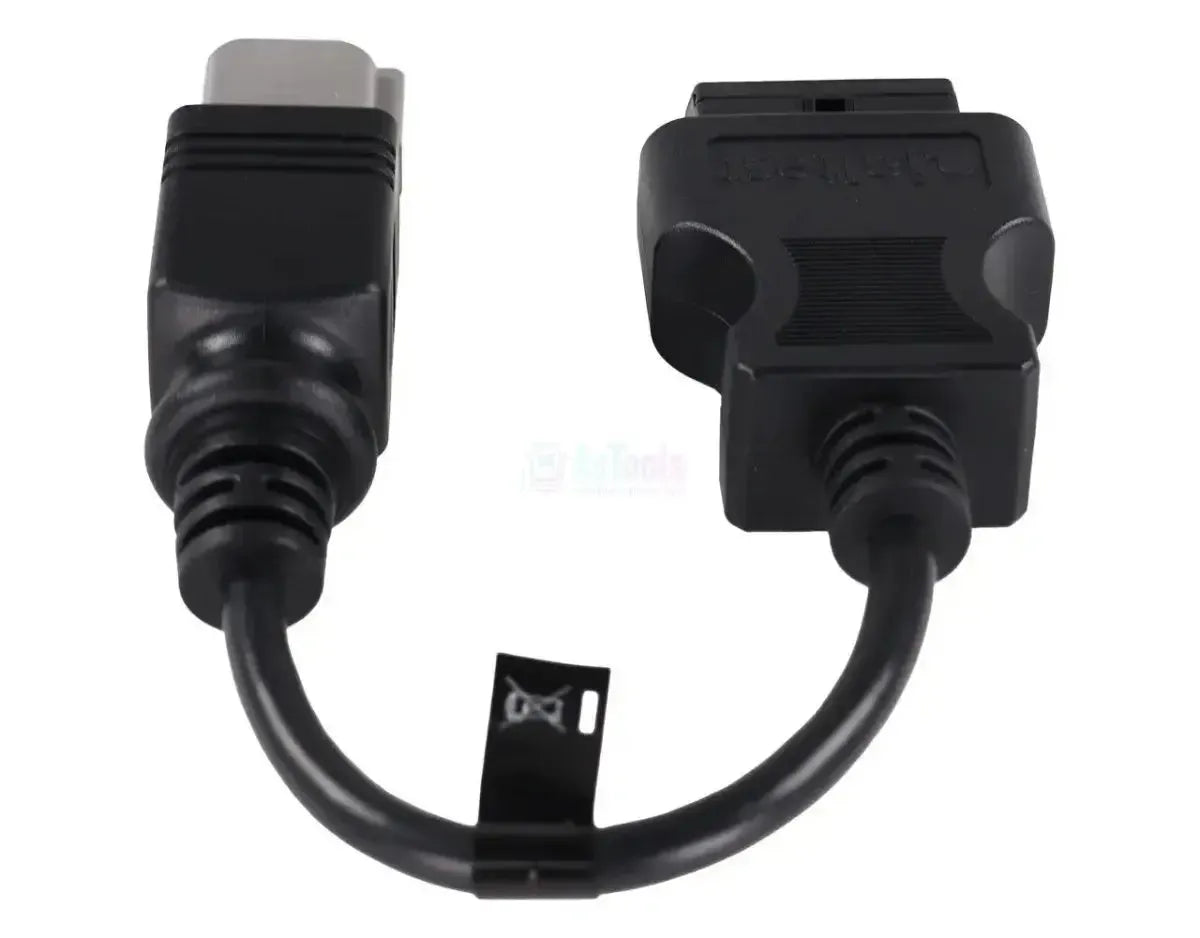

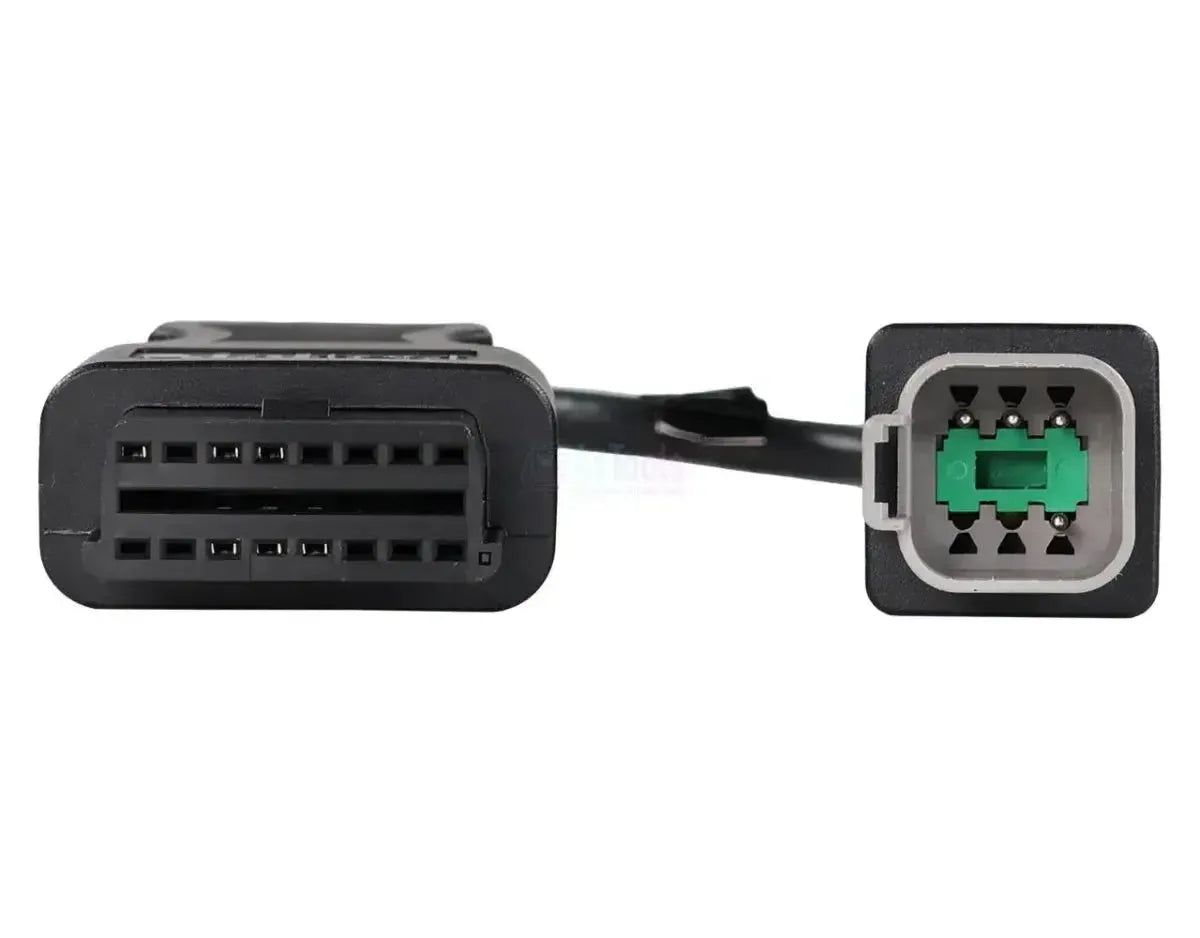

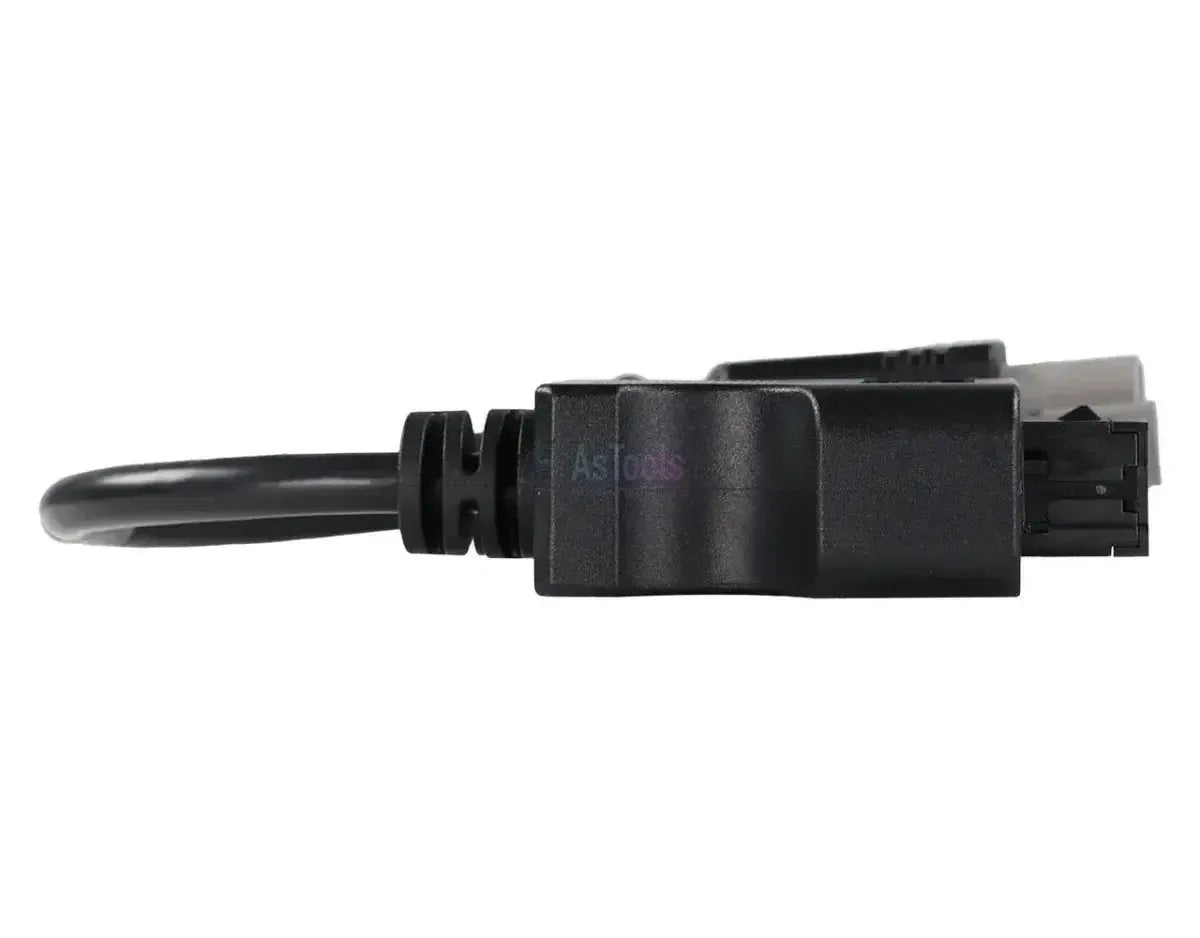

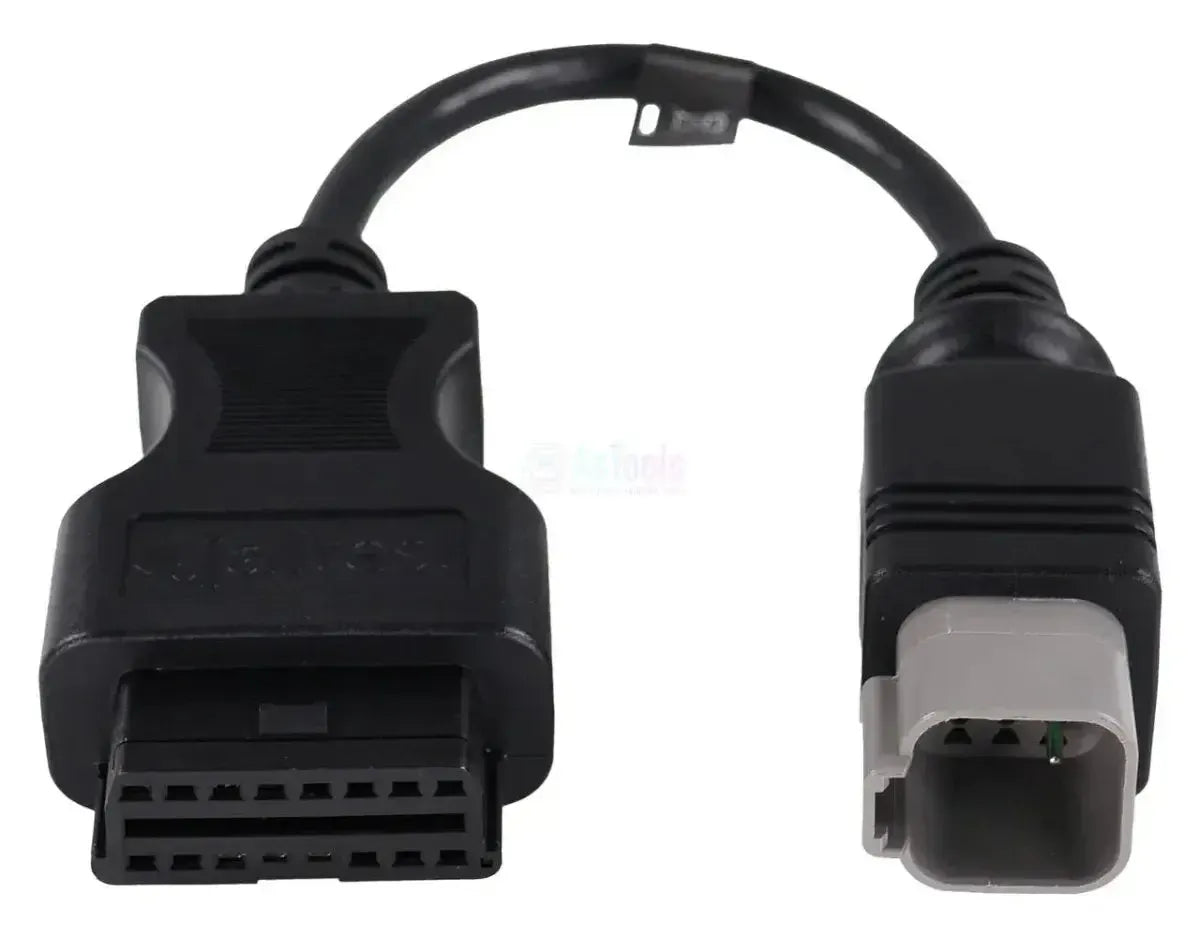

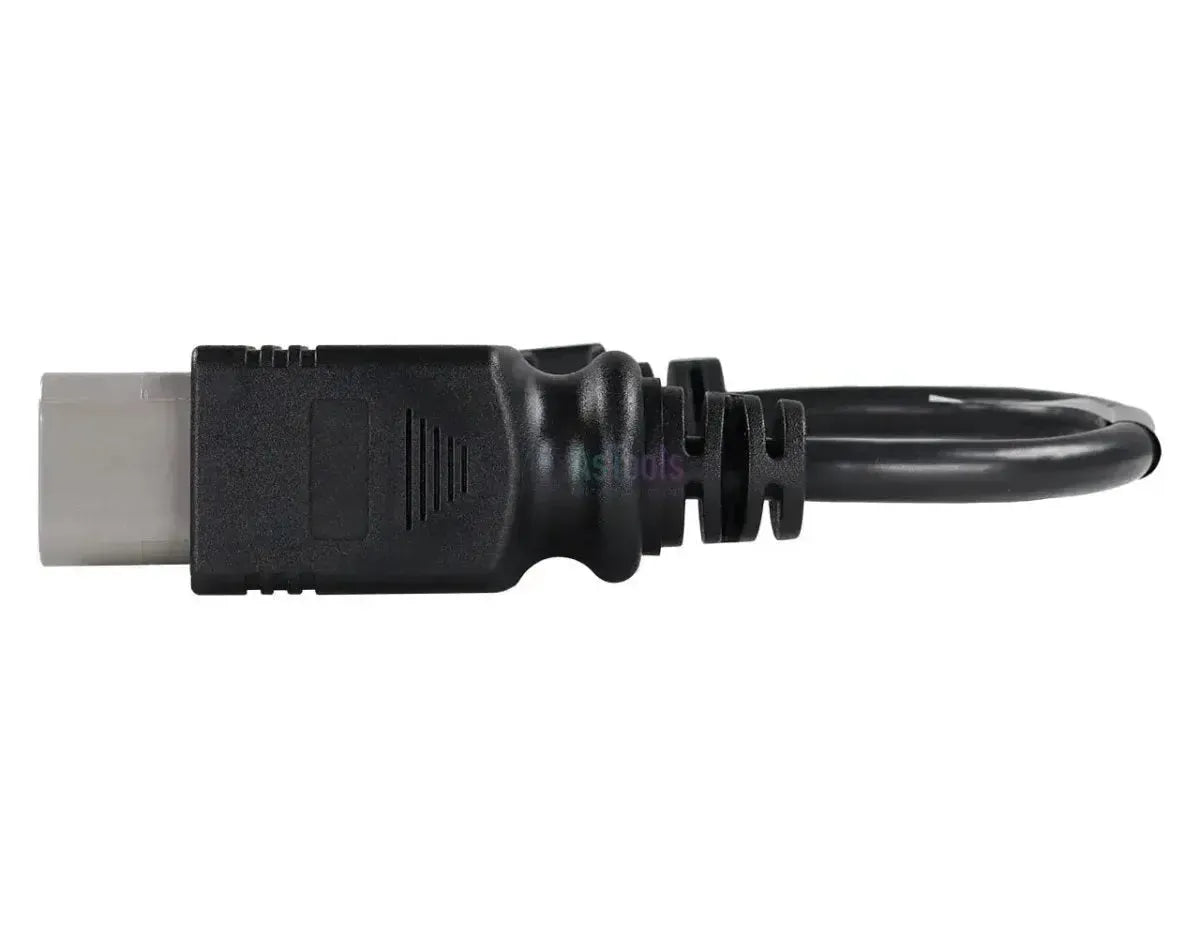

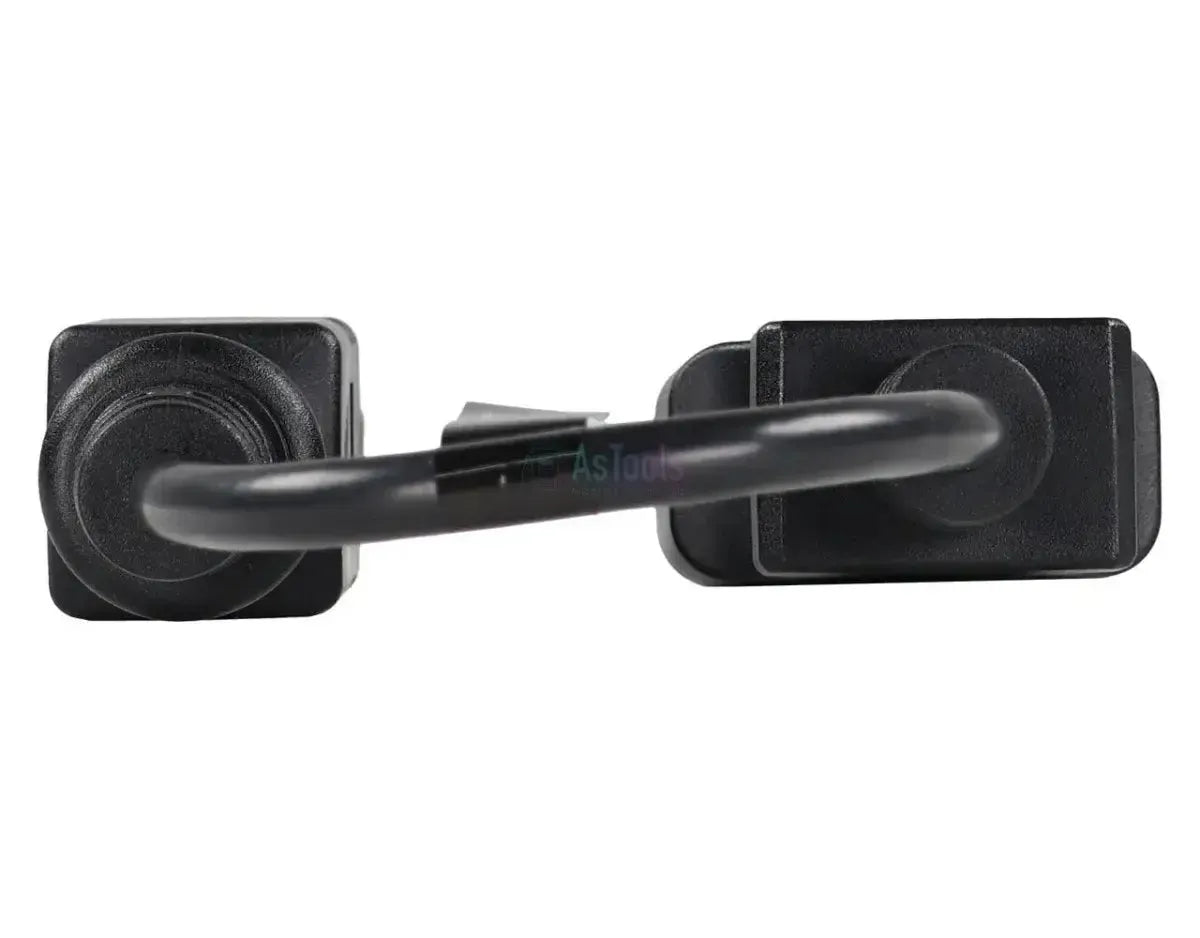

De Jaltest JDC547A verbindt de 6-pins diagnoseaansluiting van de Doosan DL03-motor met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. De DL03 zit onder meer in compacte Bobcat-machines. Aan de machinezijde zit een 6-pins stekker met een grijze contacthouder in een zwarte kap en een rechte snoerinvoer; de kabel meet 28 tot 30 cm.

Met de kabel aangesloten bereikt de Jaltest-software de twee regeleenheden die bij de DL03 in de dekking staan: De motorregeling DL03 (CAN) en de DCU van de uitlaatgasnabehandeling. Bij allebei leest u foutcodes, meetwaarden, ECU-gegevens en onderhoudsintervallen. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest OHW.

PLUSPUNTEN

✔Bereikt de motorregeling DL03 (CAN) rechtstreeks, zonder de omweg via de machineaansluiting.
✔Geeft ook toegang tot de DCU van de uitlaatgasnabehandeling, de tweede eenheid die Jaltest bij de DL03 voert.
✔Bij beide eenheden staan foutcodes, meetwaarden, ECU-gegevens en onderhoudsintervallen in de dekking.
✔De aansluiting hoort bij het blok, dus de kabel blijft bruikbaar in elke compacte machine waarin de DL03 is ingebouwd.

AANDACHTSPUNTEN

✕Alleen voor de 6-pins DL03-stekker met de grijze contacthouder; DL01, DL02, DL06, DL08, DM01, DM02, DM03 en DV11 hebben een eigen aansluiting.
✕De machinesystemen van Doosan bereikt u niet met deze kabel; daarvoor is de JDC545.9 bedoeld.
✕De DL03-dekking is uitleesgericht: Componenten aansturen, parameters instellen en kalibreren staan er niet in.
✕De aansluiting zit op of naast het motorblok en niet op een vaste plaats in de machine.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die de Doosan DL03 in compacte machines uitlezen. Via deze verbinding benadert u de motorregeling en de regeling van de uitlaatgasnabehandeling, bij allebei met dezelfde functies en dus dezelfde grenzen.

Regeleenheden die u kunt benaderen

  • DL03 (CAN): Motorregeleenheid van het blok.
  • DCU: Regeling van de uitlaatgasnabehandeling.

Wat u kunt doen

  • Foutcodes: Lezen, met omschrijving van de storing.
  • Meetwaarden: Sensorwaarden, met alarmgrenzen.
  • Onderhoud: Intervallen en uit te voeren werk.
  • Rapport: Onderhoudsrapport voor de klant.

Zo gebruikt u hem

  1. Aansluiting zoeken: Zoek de 6-pins stekker op of naast het blok.
  2. Aansluiten: Steek de JDC547A in de motorstekker.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  4. Contact aan: Zet het contact aan.
  5. Uitlezen: Kies Doosan en de DL03 in Jaltest OHW.

Compatibele motoren en toepassingen

Bepalend is de motor, niet de machine. De DL03 is een los blok dat in compacte machines wordt ingebouwd; Jaltest brengt de dekking onder bij de motor zelf. Kijk op of naast het blok naar de 6-pins stekker met de grijze contacthouder. Onderstaande blokken staan in de Doosan-dekking.

Doosan:

  • DL03: De motorreeks voor deze kabel, met DL03 (CAN) en de DCU van de uitlaatgasnabehandeling.
  • Ingebouwd in: Compacte Bobcat-machines.
  • Overige Doosan-blokken: DL01, DL02, DL06, DL08, DM01, DM02, DM03 en DV11 staan in de dekking, maar met een eigen aansluiting.
💡
Goed om te weten: De diagnoseaansluiting hoort bij het blok en zit op of naast de motor, niet op een vaste plaats in de machine. Alleen de DL03 gebruikt deze 6-pins stekker met de grijze contacthouder in een zwarte kap. Controleer aan de machine zelf welke aansluiting op uw motor zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC547A) | Doosan (DL03) 6-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Technische specificaties

Algemeen

De fabrikant van de kabel. Jaltest-kabels werken met de diagnoseapparatuur van Jaltest.Merk
Jaltest (Cojali)
Wat voor kabel het is. Een diagnosekabel verbindt met de diagnosestekker, een meetkabel meet een los onderdeel door.Soort kabel
Verloopkabel
Bij welk softwarepakket van Jaltest de kabel hoort. Je hebt een licentie voor die module nodig om de kabel te gebruiken.Jaltest-softwaremodule
  • OHW bouw- en terreinmachines

Aansluitingen

Op welke versie van de Jaltest Link diagnose-interface de kabel past. Niet elke kabel werkt op elke versie.Geschikte Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
De stekker aan de kant van het diagnoseapparaat. Die moet passen op je interface of diagnosekabel.Aansluiting aan interfacekant
16-pins OBD2
De stekker aan de kant van het voertuig, de motor of de machine. Die moet passen op de diagnosestekker of het onderdeel.Aansluiting aan voertuigkant
6-pins OBD
Hoe lang de kabel is. Een langere kabel geeft meer ruimte om te werken.Kabellengte
28 tot 30 cm

Diagnosefuncties

Of je de actuele waarden van sensoren kunt zien terwijl het voertuig draait. Handig om een storing op te sporen.Meetwaarden live bekijken
Of je kunt zien wanneer het volgende onderhoud nodig is. Handig om een beurt goed te plannen.Onderhoudsgegevens bekijken

Gebruik

Referentienummer
JDC547A
Regeleenheden
DL03 (CAN), DCU (uitlaatgasnabehandeling)
Nodig om te gebruiken
Jaltest Link V8.1 of V9 met Jaltest OHW

Overige specificaties

Toepassing
Doosan DL03-motoren in compacte Bobcat-machines
