Jaltest  |  SKU: JDC547A / 5.45.2

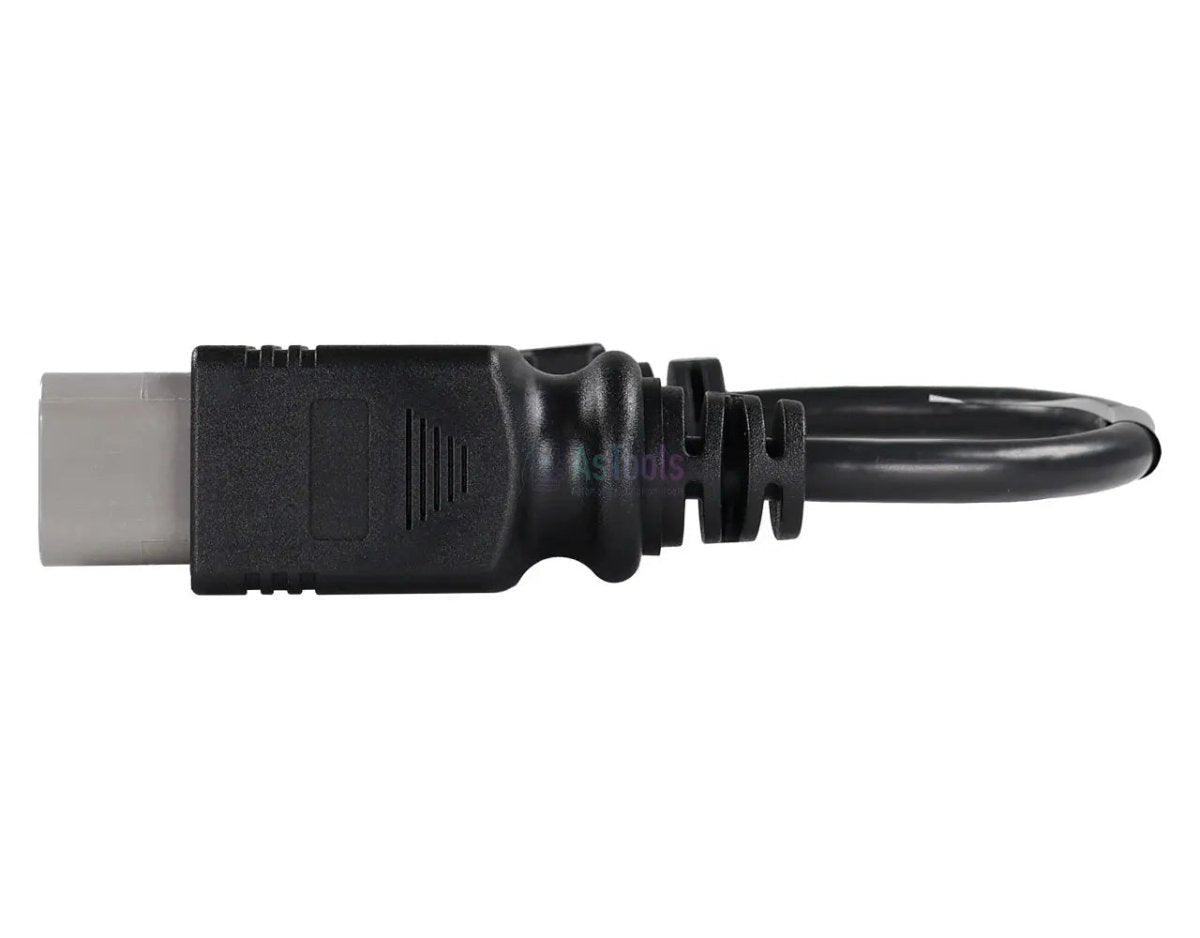

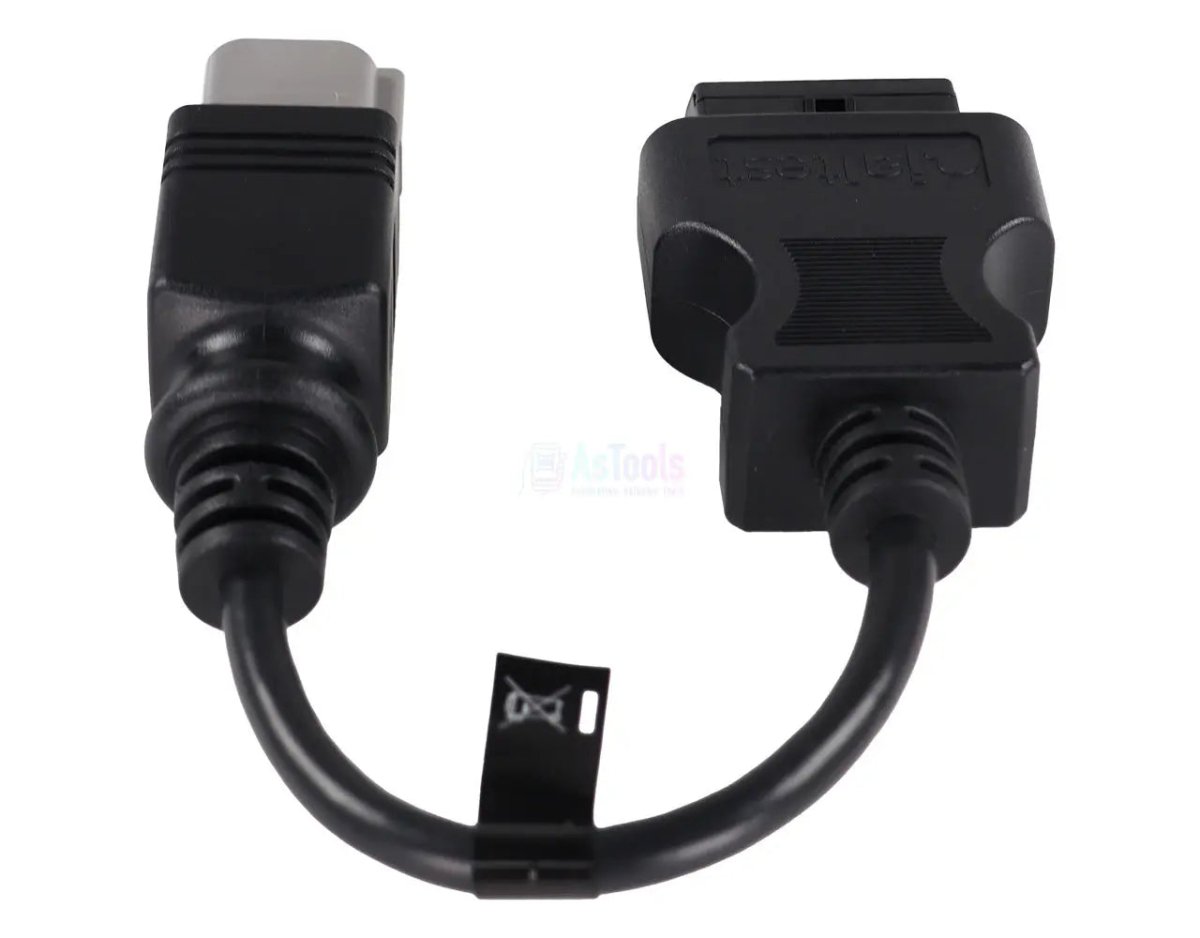

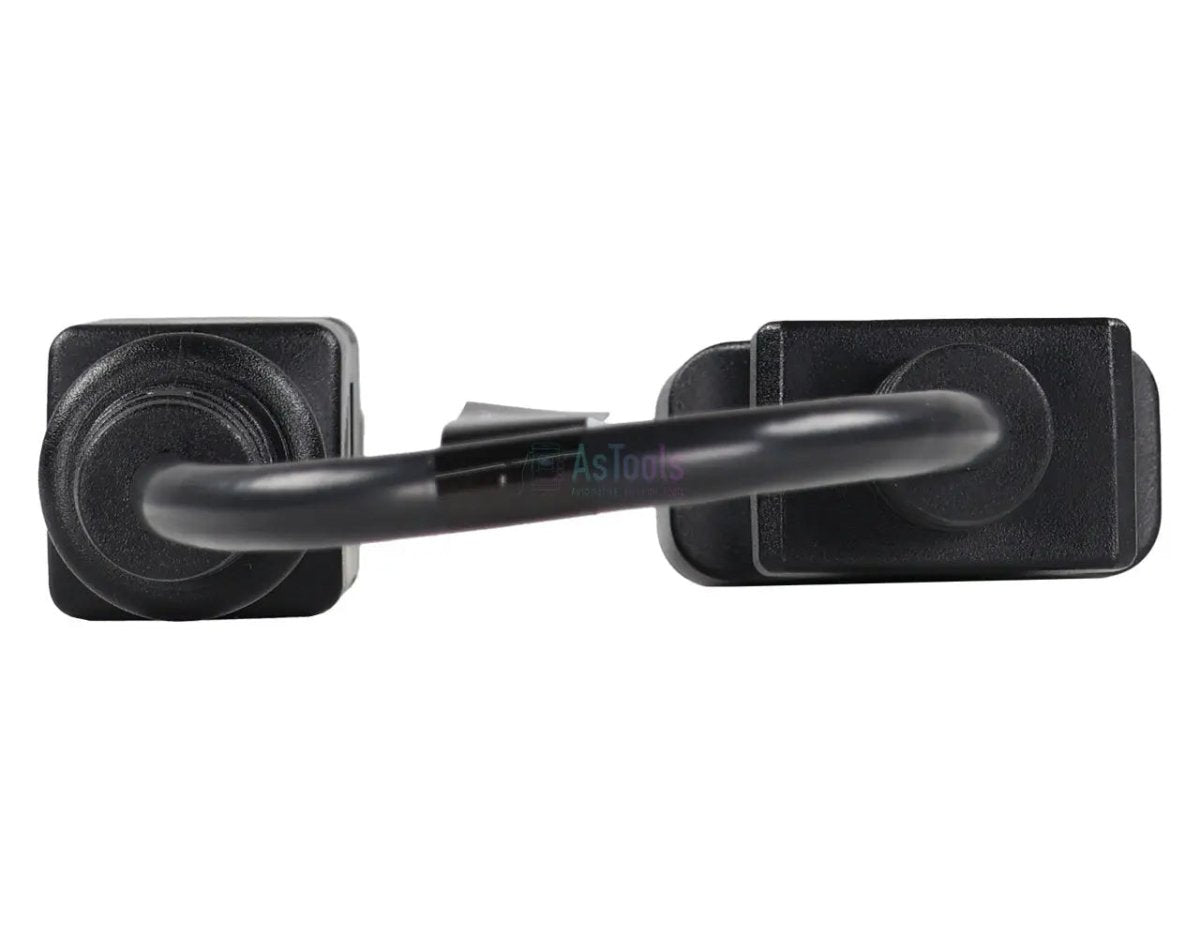

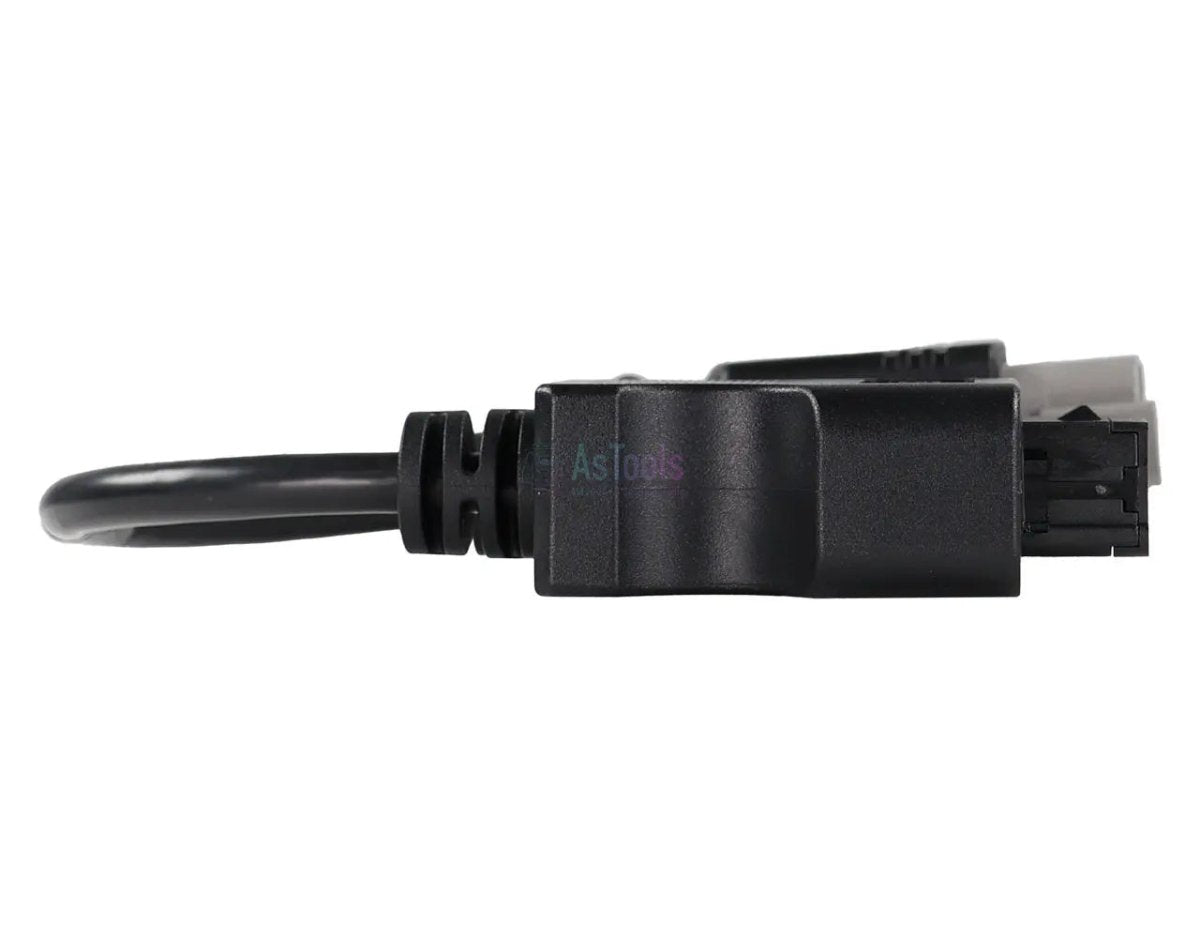

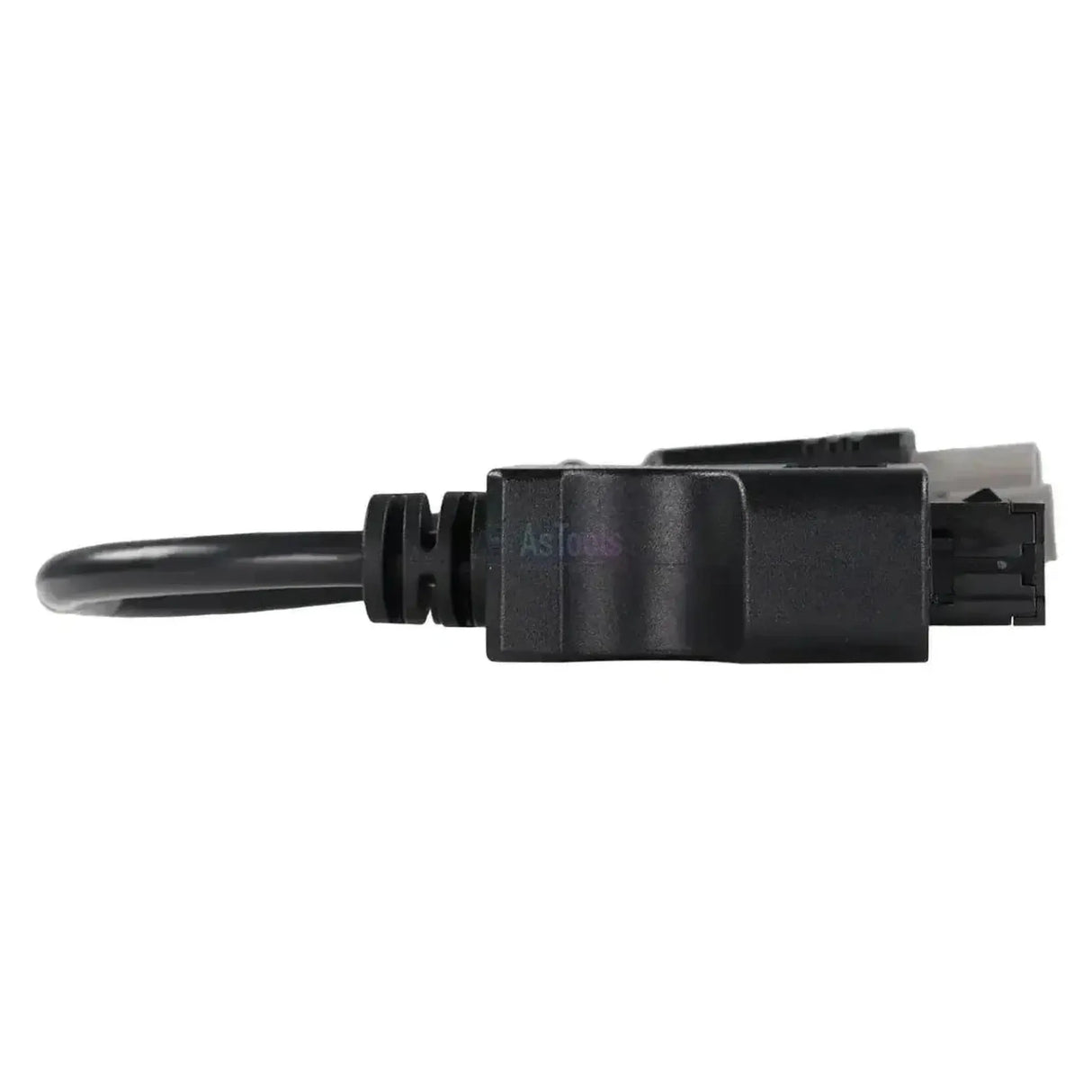

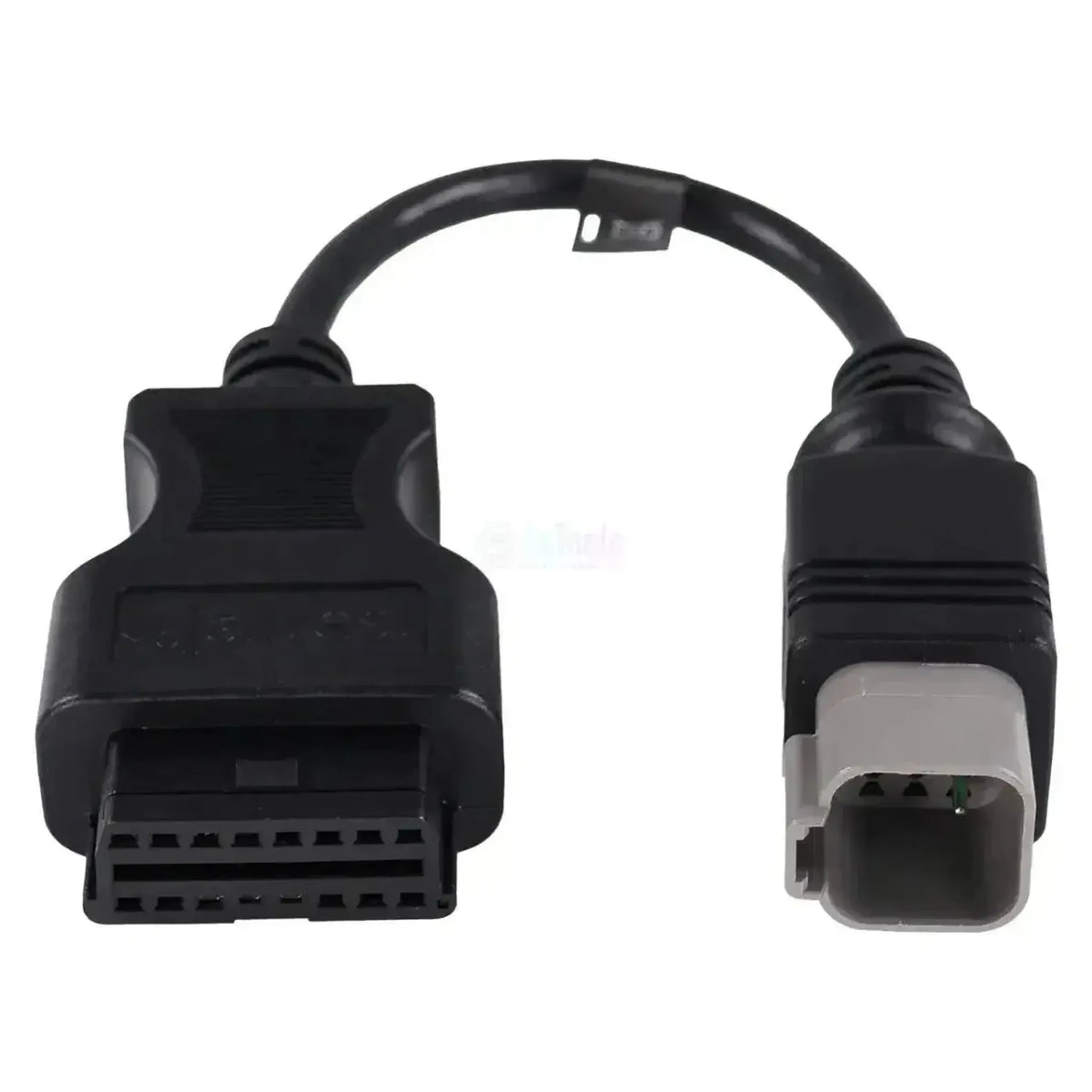

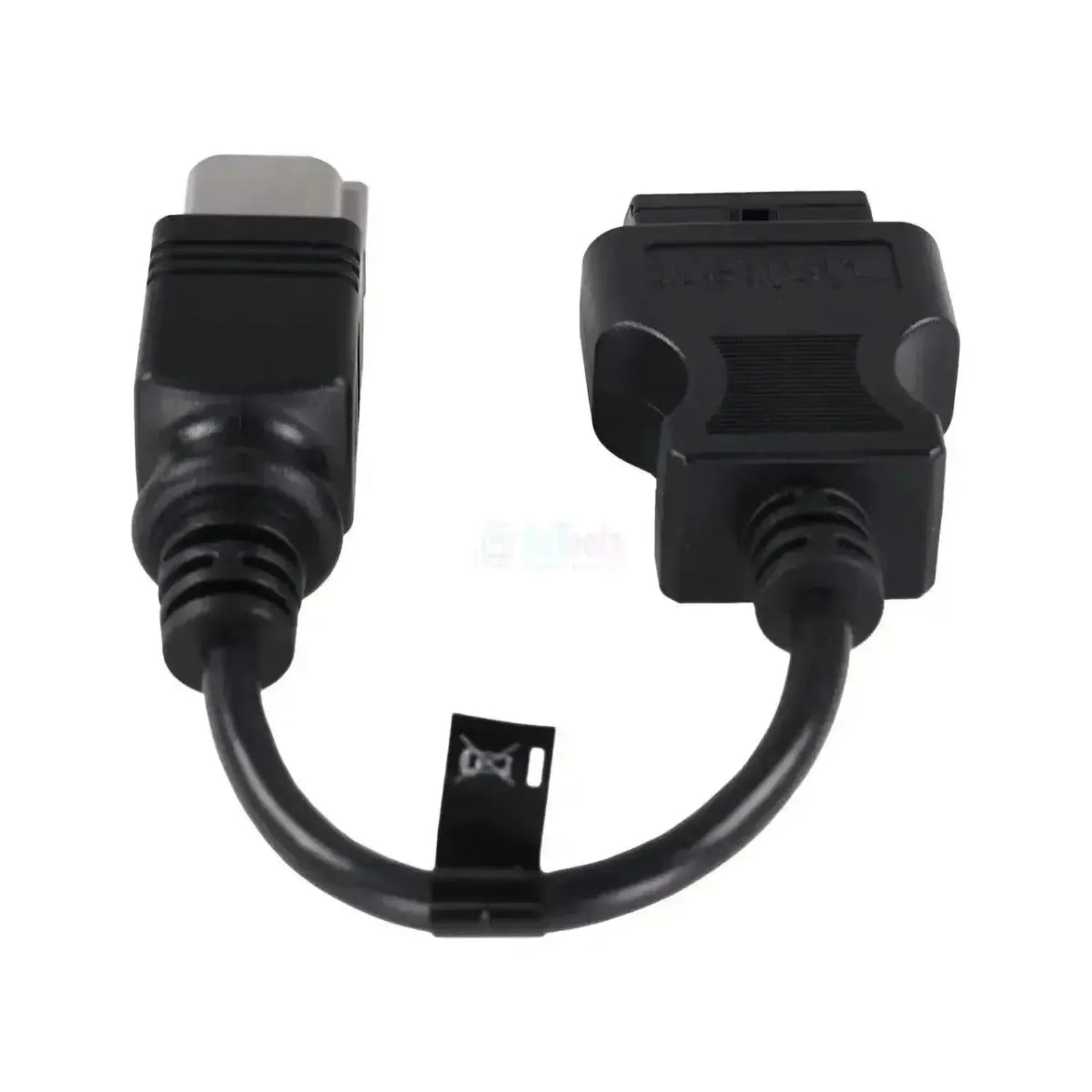

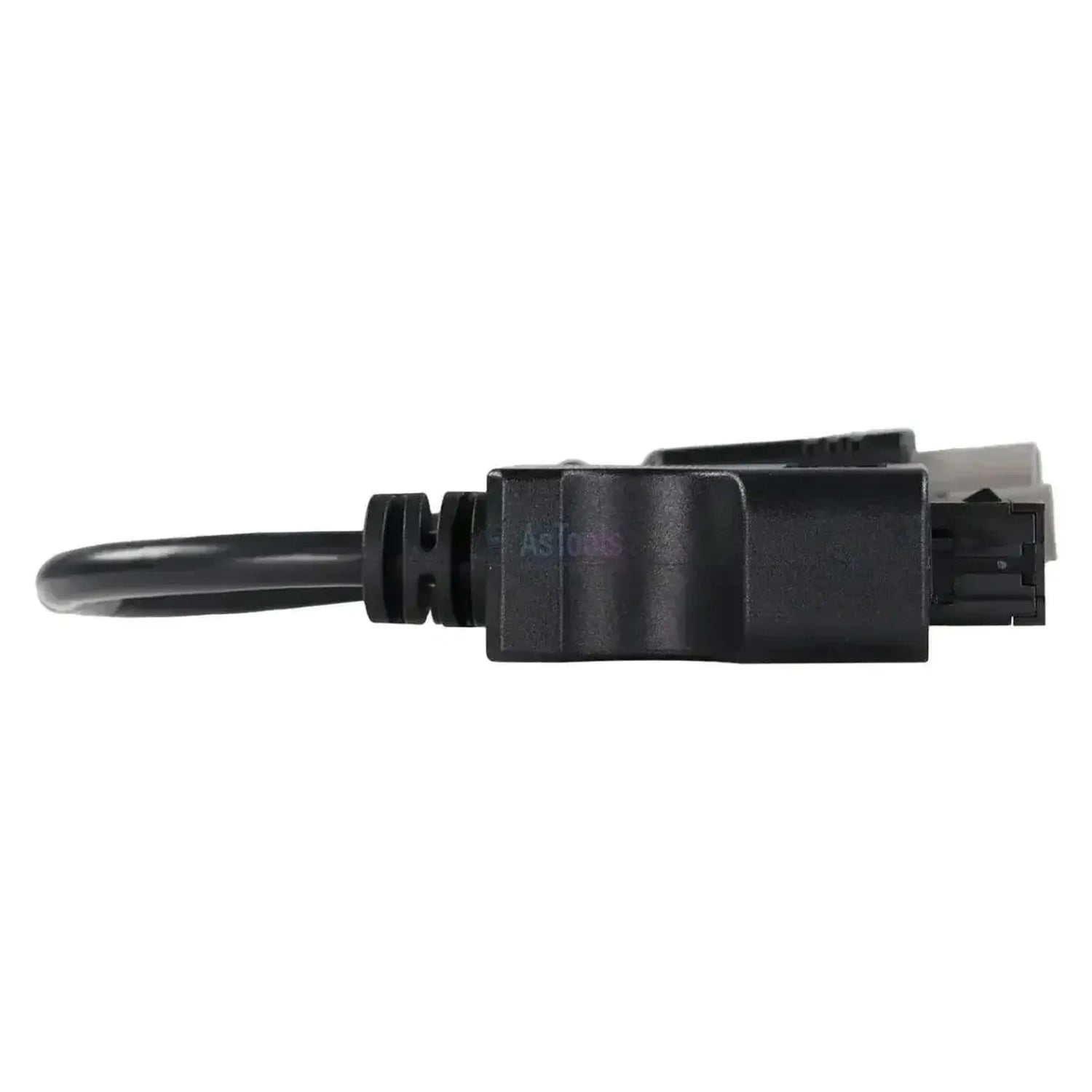

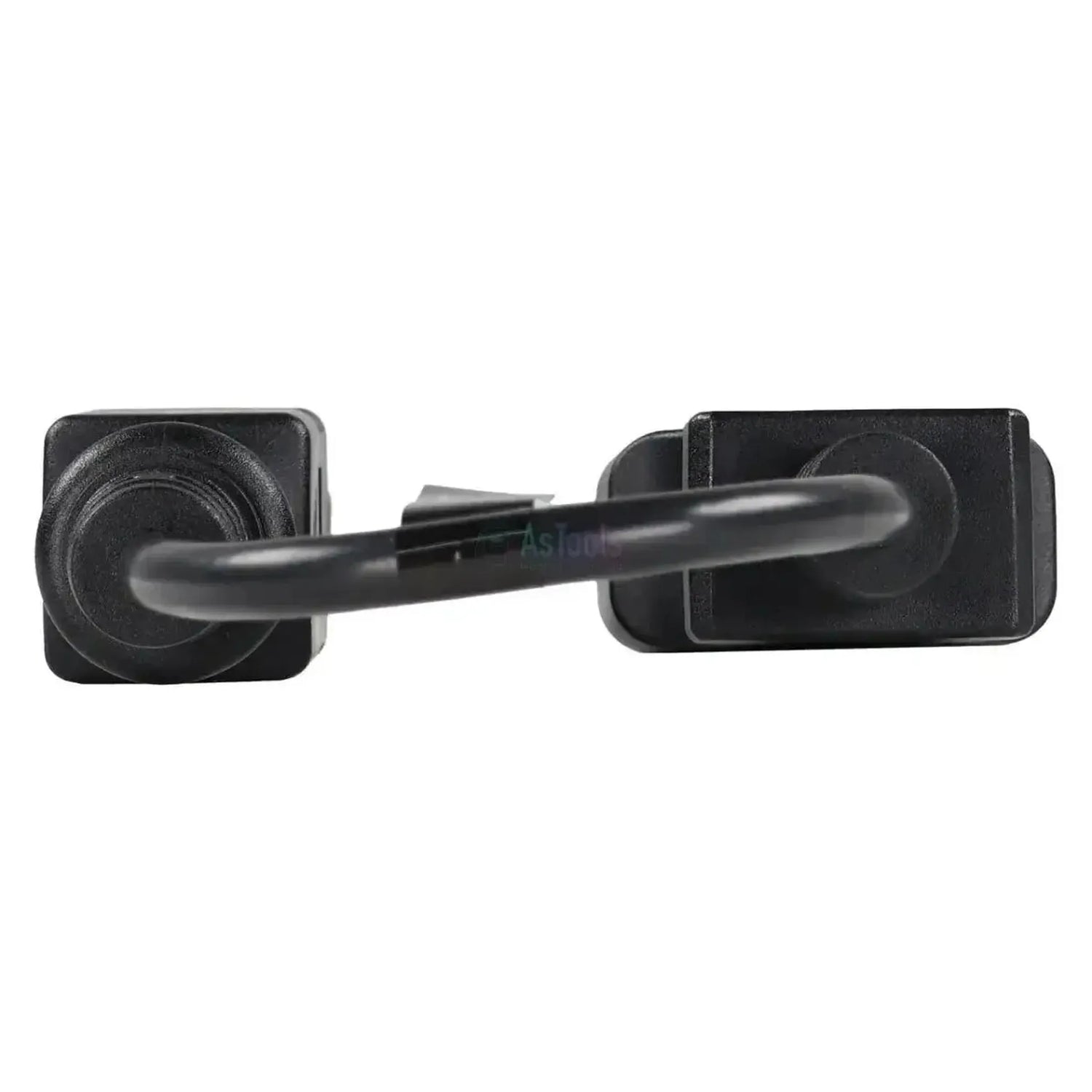

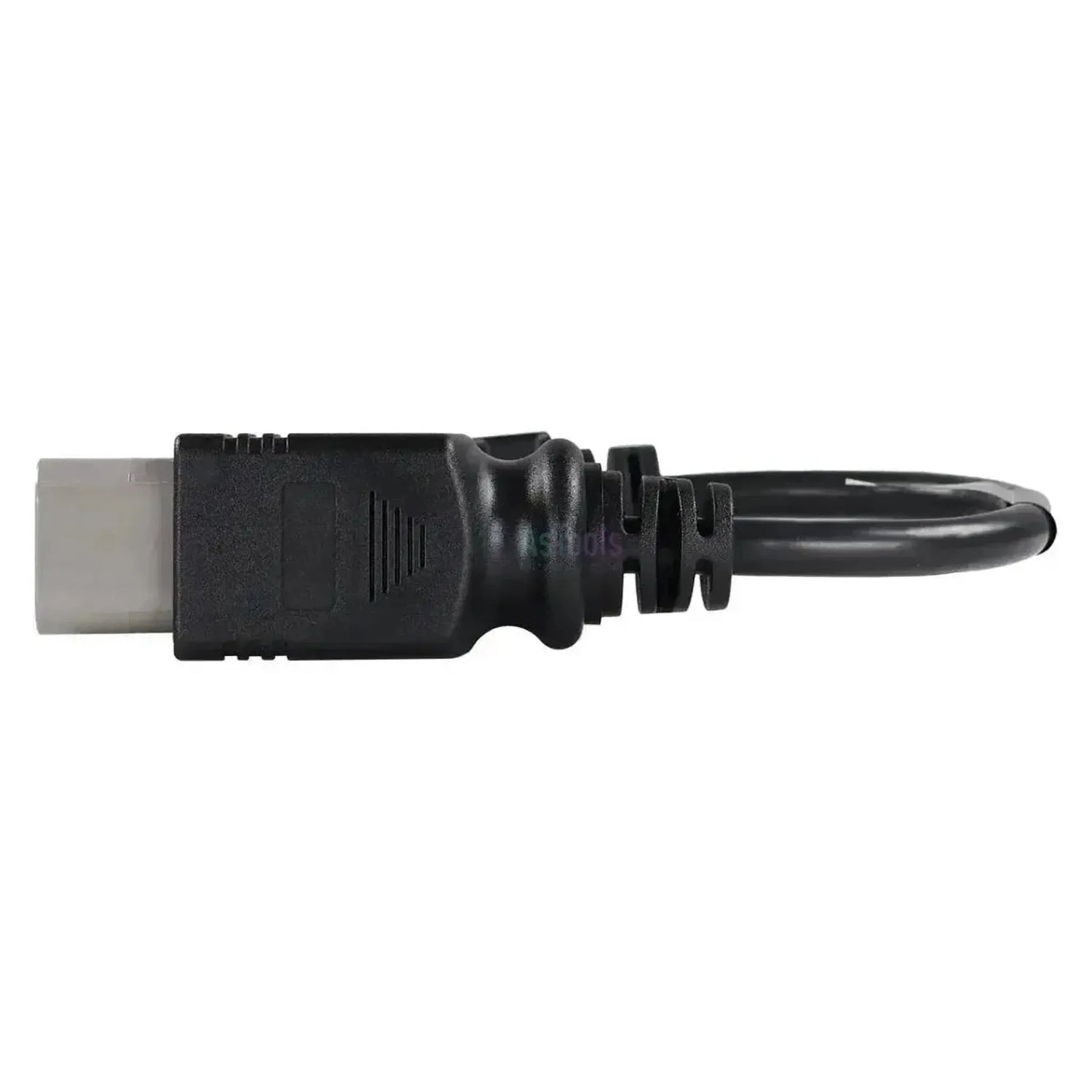

Jaltest (JDC547A) | Doosan (DL03) 6-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor

€104,95 incl.
€86,74 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

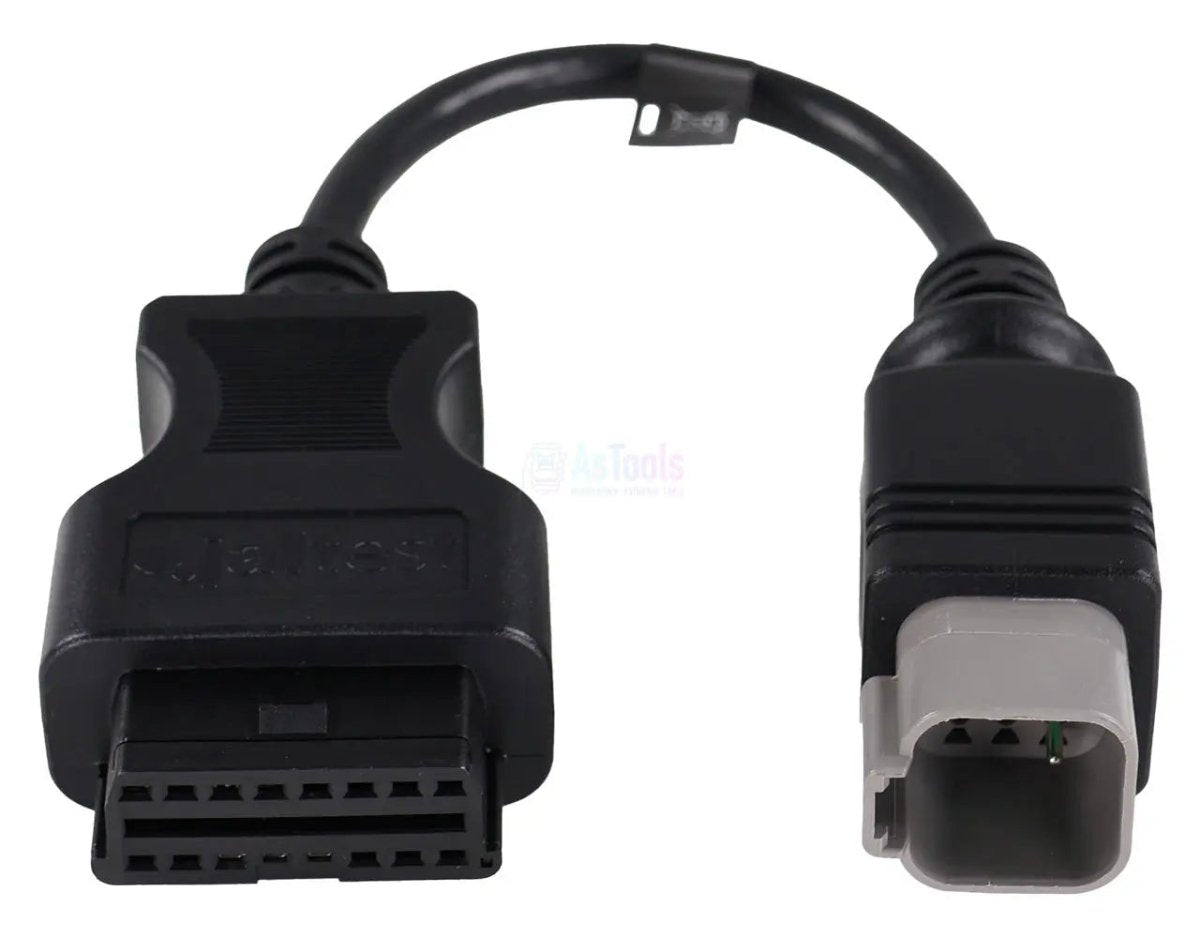

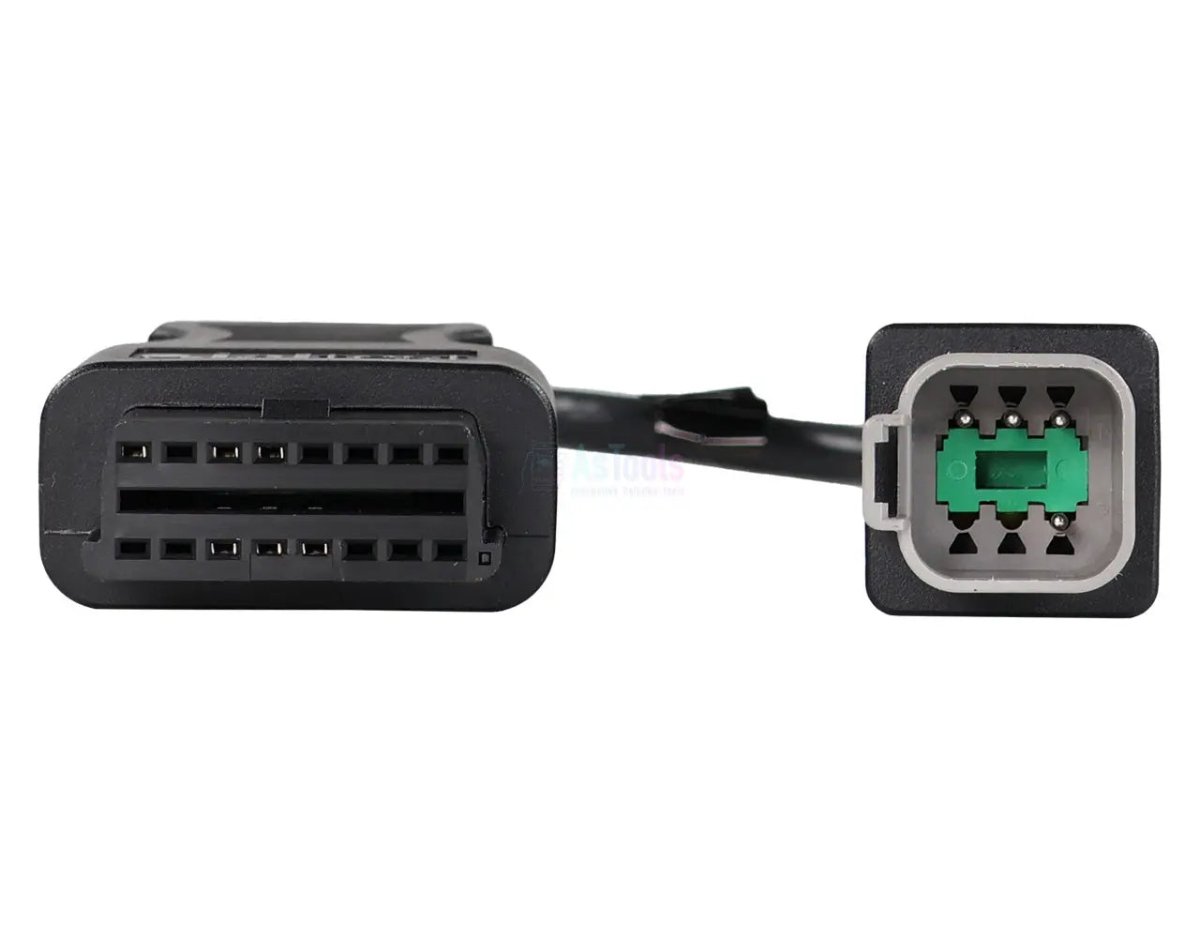

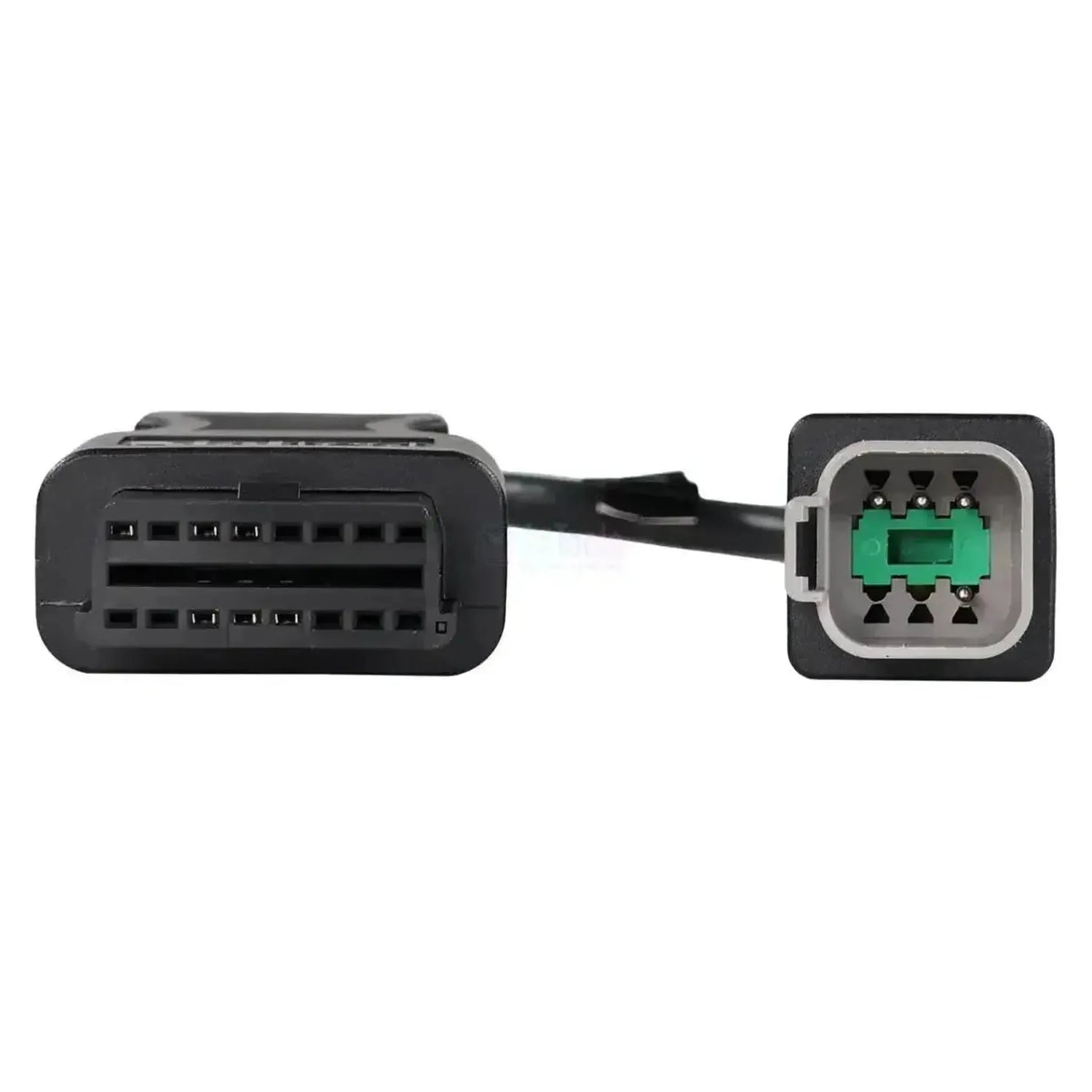

De Jaltest JDC547A is de verloopkabel voor de Doosan DL03-motor met de merkeigen 6-pins stekker; aan de motorzijde zit die connector, aan de interfacezijde de 16-pins OBD2 van uw Jaltest-diagnosekabel. De diagnoseaansluiting hoort bij de motor en zit op of naast het motorblok, niet op een vaste plaats in de machine.

Zodra de verbinding staat, bereikt de Jaltest-software de twee regeleenheden die bij de DL03 in de dekking staan: De motorregeling DL03, CAN — Engine Control Module en de DCU van de uitlaatgasnabehandeling. Bij beide blijft het bij uitlezen: Foutcodes, meetwaarden, ECU-gegevens en onderhoudsintervallen. De kabel richt zich op één motortype en niet op het hele Doosan-motorprogramma. De kabel valt onder Jaltest OHW (Off-Highway machines).

PLUSPUNTEN

✔Bereikt de DL03-motorregeling (CAN, Engine Control Module) rechtstreeks, zonder om te lopen via de machineaansluiting.
✔Geeft ook toegang tot de DCU van de uitlaatgasnabehandeling, de tweede regeleenheid die Jaltest bij de DL03 voert.
✔Bij beide regeleenheden staan foutcodes, meetwaarden, ECU-gegevens en onderhoudsintervallen in de dekking.
✔De aansluiting hoort bij de motor, zodat de kabel bruikbaar blijft in elke compacte machine waarin de DL03 is ingebouwd.

AANDACHTSPUNTEN

✕Alleen voor de 6-pins DL03-aansluiting; de overige Doosan-motoren (DL01, DL02, DL06, DL08, DM01, DM02, DM03 en DV11) staan wel in de Jaltest-dekking, maar hebben een eigen stekker.
✕Voor de Doosan-machines zelf voert Cojali een aparte kabel — de JDC545.9 Doosan diagnostics cable.
✕De DL03-dekking is uitleesgericht: Componenten aansturen, parameters instellen en kalibreren staan bij deze regeleenheden niet in de dekkingstabel.
✕Vereist een Jaltest Link met geldige OHW-licentie; de kabel voegt zelf geen dekking toe.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de DL03-motor.

Regeleenheden die u kunt benaderen

  • DL03, CAN — Engine Control Module: De motorregeling van de DL03. Hier leest u foutcodes, meetwaarden en ECU-gegevens uit en raadpleegt u het onderhoud.
  • DCU — uitlaatgasnabehandeling: De regeleenheid van het nabehandelingssysteem, met dezelfde vier functies.

Wat u kunt doen

  • Foutcodes lezen: Het foutgeheugen van de motorregeling en van de uitlaatgasnabehandeling uitlezen, met omschrijving van de storing.
  • Meetwaarden bekijken: De actuele sensorwaarden, met de mogelijkheid alarmgrenzen in te stellen.
  • Onderhoud raadplegen: De onderhoudsintervallen en de uit te voeren werkzaamheden, met een rapport voor de klant.

Compatibele voertuigen en toepassingen

Bepalend is de motor, niet de machine. De DL03 is een losse motor die in compacte machines wordt ingebouwd; Jaltest brengt de dekking onder bij de motor zelf. Welke stekker er op uw motorblok zit, controleert u ter plekke.

Doosan:

  • DL03: De motorreeks waarvoor deze kabel bestemd is, met de regeleenheden “DL03, CAN” en de DCU van de uitlaatgasnabehandeling
  • Toepassing: Compacte Bobcat-machines waarin de DL03 is ingebouwd — Cojali voert de kabel in de catalogus onder die naam
  • Overige Doosan-motoren: DL01, DL02, DL06, DL08, DM01, DM02, DM03 en DV11 staan in de Jaltest-dekking, maar met een eigen aansluiting
💡
Goed om te weten: De diagnoseaansluiting hoort bij de motor en zit op of naast het motorblok, niet op een vaste plaats in de machine. Alleen de DL03 gebruikt deze 6-pins stekker; de andere Doosan-motoren en de Doosan-machines hebben een eigen aansluiting. Controleer daarom eerst welke aansluiting op uw motor zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC547A) | Doosan (DL03) 6-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Technische specificaties

Specificatie Omschrijving
Merk Jaltest (Cojali)
Referentienummer JDC547A
Type Verloopkabel
Toepassing Doosan DL03-motoren in Bobcat-machines
Aansluiting motorzijde 6-pins OBD
Aansluiting interfacezijde 16-pins OBD2
Regeleenheden DL03, CAN (Engine Control Module) en DCU (uitlaatgasnabehandeling)
Segment Verbrandingsmotor
Jaltest-module Jaltest OHW (Off-Highway machines)
Nodig om te gebruiken Jaltest Link met geldige softwarelicentie
