Jaltest | SKU:
JDC526A
Jaltest (JDC526A) | FPT 19-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Reguliere prijs
€144,95 incl.
€119,79 excl.
Niet beschikbaar
Garantie direct via AsTools
Garantie direct via AsTools
Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.
2 jaar garantie op alle producten
2 jaar garantie op alle producten
Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.
Eenvoudig retourneren
Eenvoudig retourneren
Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.
Professionele klantenservice
Professionele klantenservice
Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

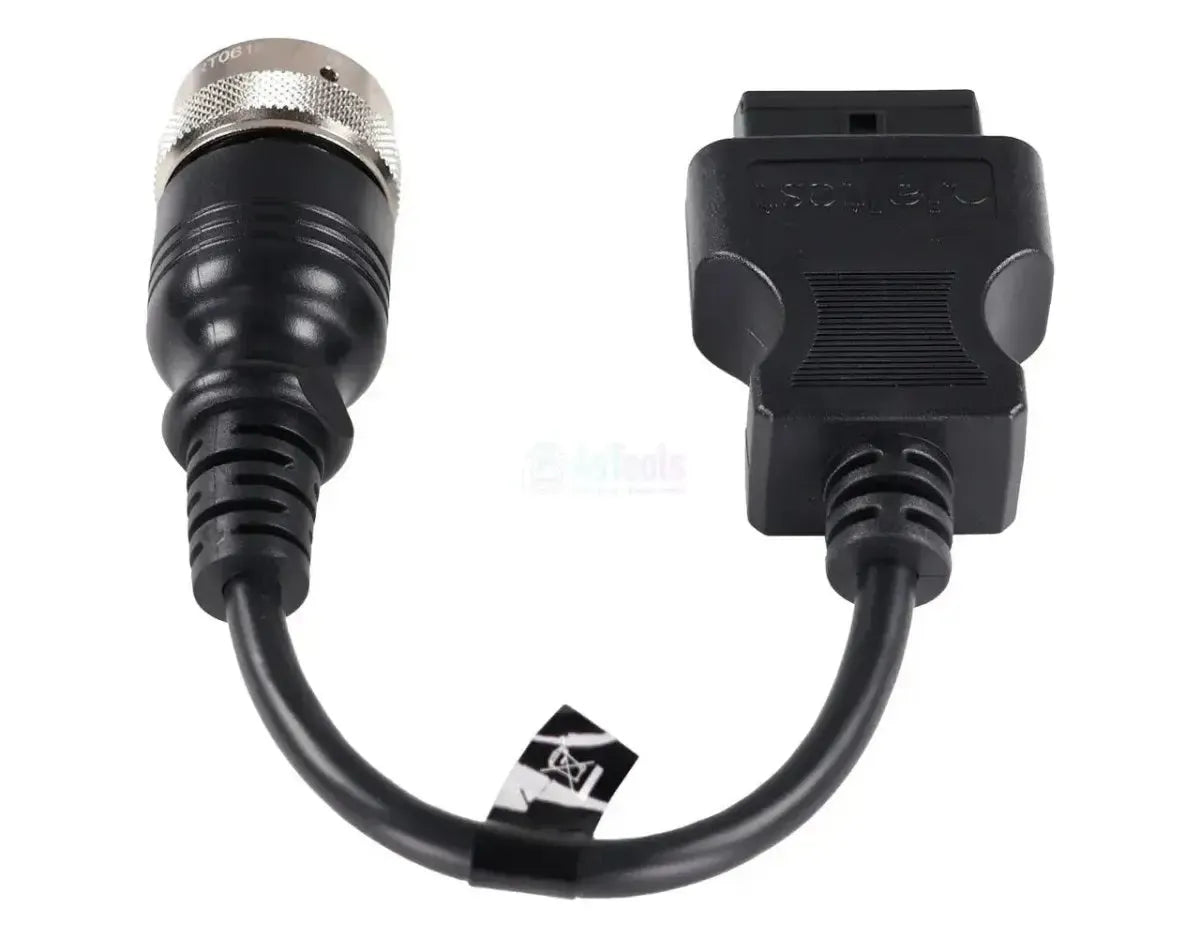

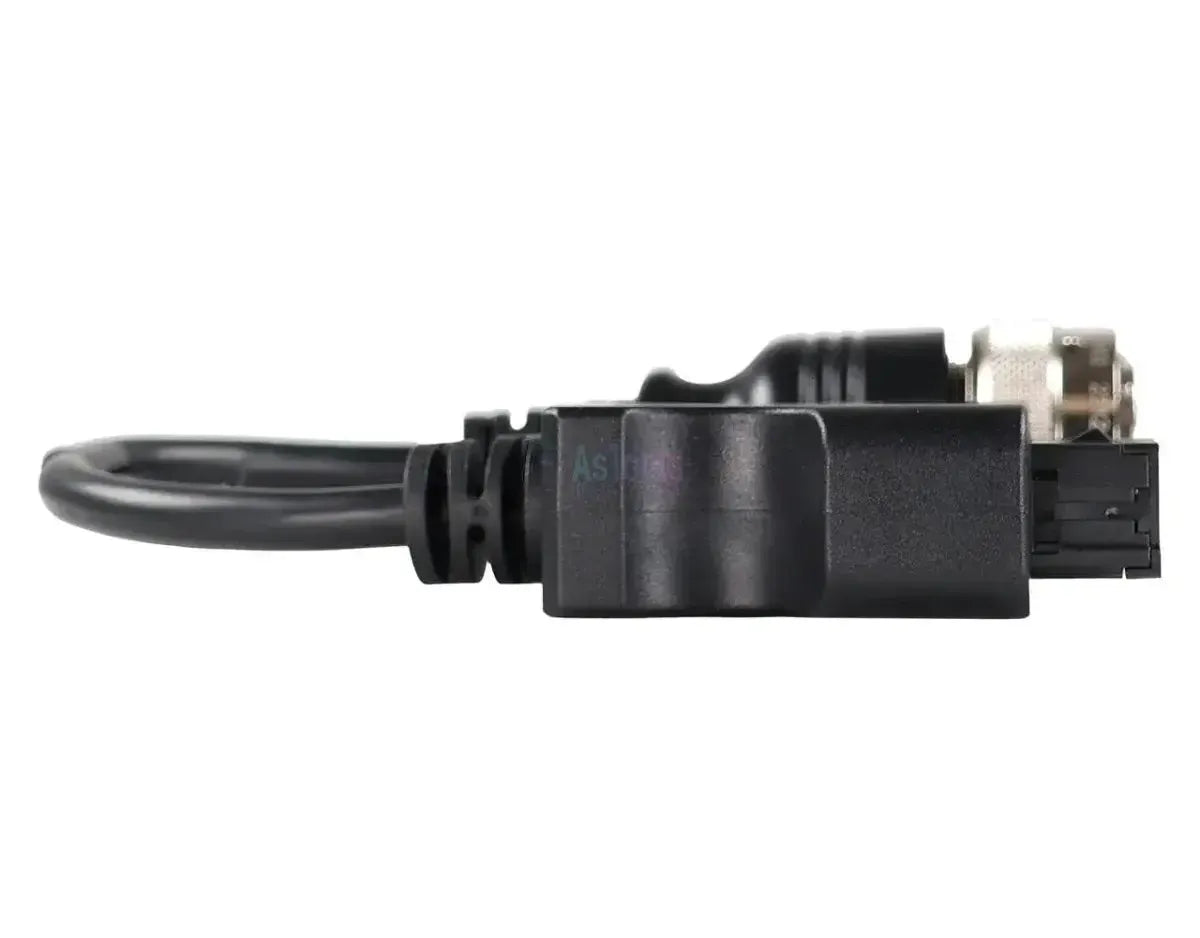

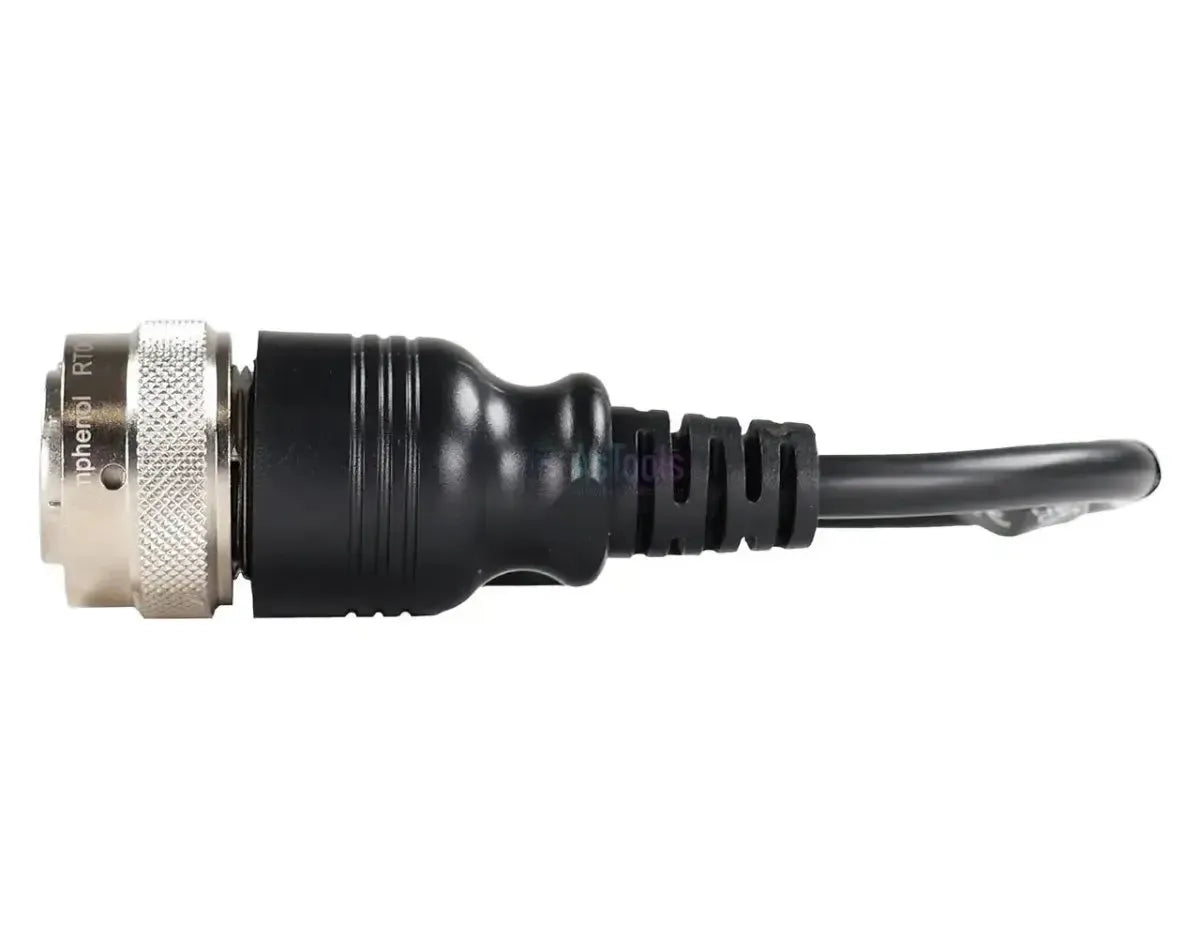

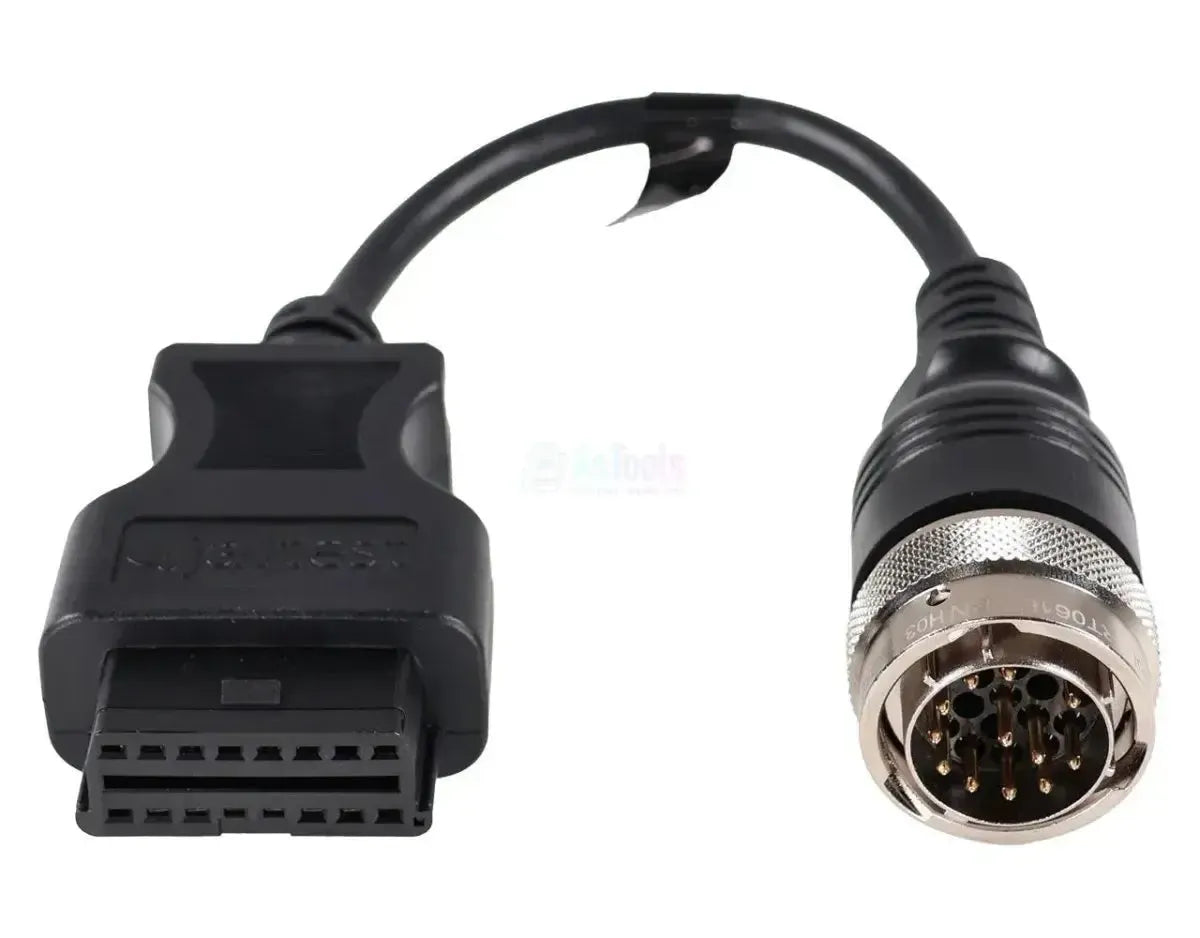

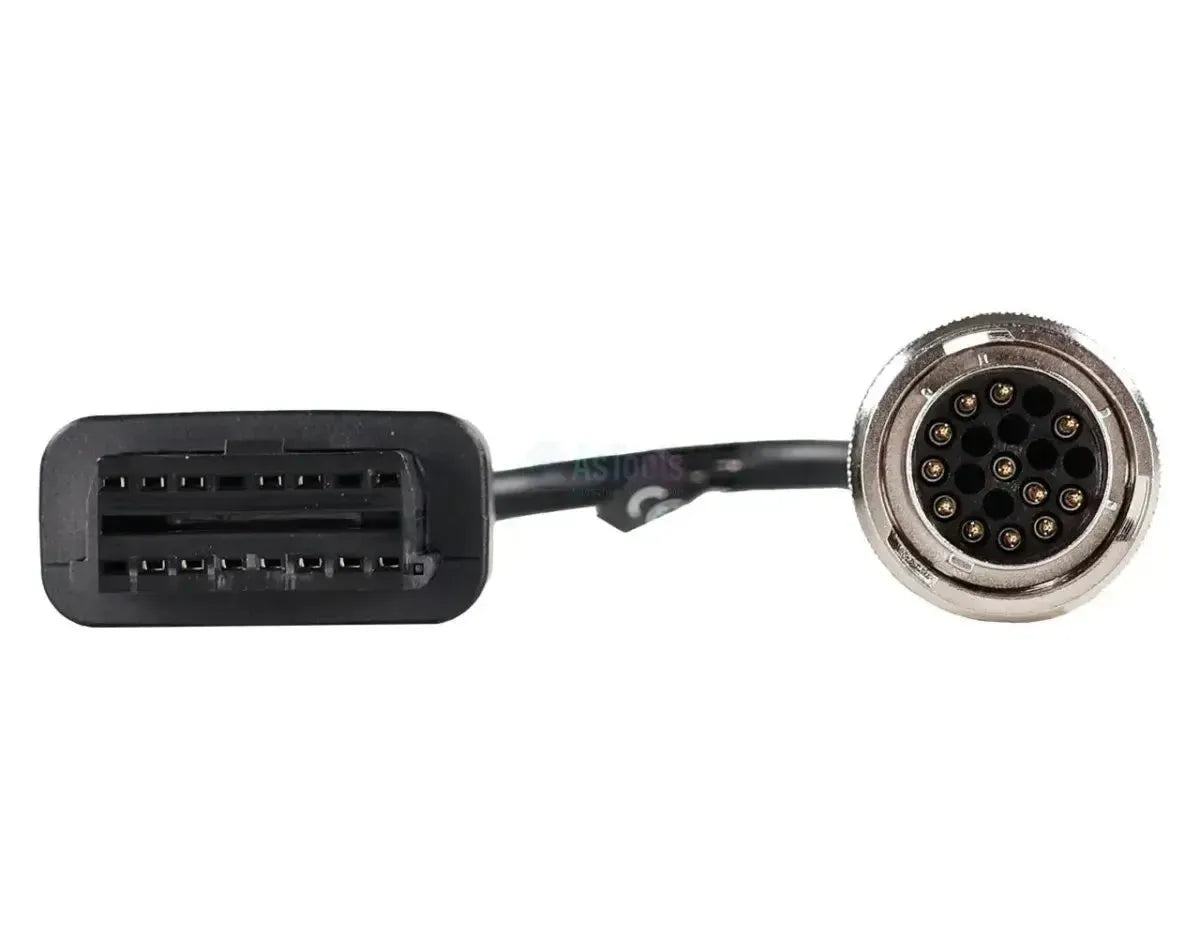

De Jaltest JDC526A verbindt de 19-pins diagnosestekker van FPT-motoren met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een ronde Amphenol-stekker met metalen huls en geribbelde koppelring; het zwarte binnenwerk telt negentien dicht op elkaar staande penposities, waarvan een deel bezet is. De stekker hoort bij de motor en zit in de motorruimte; welke uitvoering u aantreft, volgt uit de motorgeneratie en niet uit het bouwjaar van de machine. Het snoer meet 28 tot 30 cm.
Via de kabel bereikt de Jaltest-software de motorregeling en de uitlaatgasnabehandeling: Van EDC 7 C1 en EDC 7 UC31 via EDC 16 C39 en EDC 17 CV41 + Denox 2.2 tot EDC MD1 CE101, plus het AdBlue-doseersysteem Denoxtronic 2.1. Bij de nieuwste eenheden staan ook onderhoudsintervallen en aanvullende acties in de dekking. Jaltest brengt deze motoren onder bij IVECO-FPT; de kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest Multi-purpose Vehicle.
PLUSPUNTEN
✔Bereikt de hele reeks FPT-motorregelingen die Jaltest dekt, van EDC 7 C1 tot EDC MD1 CE101.
✔Leest naast de motor ook het AdBlue-doseersysteem Denoxtronic 2.1 uit.
✔Bij EDC 17 CV41 + Denox 2.2 en EDC MD1 CE101 staan ook onderhoudsintervallen en aanvullende acties in de dekking.
✔Motorgebonden: Dezelfde kabel werkt op werk- en gemeentevoertuigen, verreikers, aggregaten en terreinmachines met deze motoren.
AANDACHTSPUNTEN
✕Aanvullende acties staan alleen bij EDC 17 CV41 + Denox 2.2 en EDC MD1 CE101 in de dekking.
✕Bij EDC 16 C39, EDC 7 C1 en de K Line-uitvoering van EDC 7 UC31 ontbreken ook de onderhoudsintervallen.
✕Voor Deutz-motoren voert Jaltest eigen kabels: De JDC570A voor de 19-pins en de JDC504A voor de 12-pins aansluiting.
✕De rechthoekige melkwitte 9-pins CNH-stekker op FPT-motoren in bouwmachines past hier niet op; die loopt via de JDC534A.
Toepassingen en functionaliteiten
De kabel is bedoeld voor werkplaatsen die FPT-motoren in werkvoertuigen, verreikers en aggregaten uitlezen. De functieomvang loopt op met de generatie van de regeleenheid. Onderstaande eenheden komen uit de IVECO-FPT-dekking.
Regeleenheden die u kunt benaderen
- EDC 7 C1 / EDC 7 UC31: CAN en K Line.
- EDC 16 C39: Tussengeneratie.
- EDC 17 CV41 + Denox 2.2: Met nabehandeling, ook EURO 6D.
- EDC MD1 CE101: Actuele generatie.
- Denoxtronic 2.1: AdBlue-dosering.
Wat u kunt doen
- Foutcodes: Lezen en wissen, met omschrijving.
- Meetwaarden: Live bekijken, met alarmgrenzen.
- Onderhoud: O.a. EDC 7 UC31 CAN, EDC 17, MD1.
- Aanvullende acties: Alleen EDC 17 CV41 en MD1.
Zo gebruikt u hem
- Stekker controleren: Zoek de ronde 19-pins stekker in de motorruimte.
- Aansluiten: Zet de JDC526A vast met de koppelring.
- Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
- Contact aan: Zet het contact aan, zonder de motor te starten.
- Uitlezen: Kies IVECO-FPT en de motorreeks.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet de machine. FPT-motoren worden als losse aandrijving ingebouwd, dus de motorreeks bepaalt de kabelkeuze. Onderstaande reeksen voert Jaltest onder IVECO-FPT in de dekking; het penveld op uw motor wijst uit welke uitvoering u heeft.
FPT (IVECO):
- Cursor-serie: Cursor 8 en 9 (F2) en Cursor 10, 11, 13 en 16 (F3).
- N-serie: N45 en N67 (F4).
- F-serie: F1C (F1) en F34 en F36 (F5).
- Vector: Vector 8 (FV).
Toepassing:
- Ingebouwd in: Werk- en gemeentevoertuigen, verreikers, aggregaten en terreinmachines.
💡
Goed om te weten: De 19-pins uitvoering herkent u aan de ronde metalen Amphenol-stekker met een dicht bezet penveld. Zit er een Deutz-motor in de machine, dan heeft u de JDC570A nodig. Tel de penposities op de aansluiting van uw motor voordat u bestelt.
Verpakkingsinhoud
- 1x Jaltest (JDC526A) | FPT 19-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Technische specificaties
Algemeen
- De fabrikant van de kabel. Jaltest-kabels werken met de diagnoseapparatuur van Jaltest.Merk
- Jaltest (Cojali)
- Wat voor kabel het is. Een diagnosekabel verbindt met de diagnosestekker, een meetkabel meet een los onderdeel door.Soort kabel
- Verloopkabel
- Bij welk softwarepakket van Jaltest de kabel hoort. Je hebt een licentie voor die module nodig om de kabel te gebruiken.Jaltest-softwaremodule
- Multi-purpose Vehicle
Aansluitingen
- Op welke versie van de Jaltest Link diagnose-interface de kabel past. Niet elke kabel werkt op elke versie.Geschikte Jaltest Link
- Jaltest Link V8.1
- Jaltest Link V9
- De stekker aan de kant van het diagnoseapparaat. Die moet passen op je interface of diagnosekabel.Aansluiting aan interfacekant
- 16-pins OBD2
- De stekker aan de kant van het voertuig, de motor of de machine. Die moet passen op de diagnosestekker of het onderdeel.Aansluiting aan voertuigkant
- 19-pins ronde Amphenol-stekker
- Hoe lang de kabel is. Een langere kabel geeft meer ruimte om te werken.Kabellengte
- 28 tot 30 cm
Diagnosefuncties
- Of je foutcodes niet alleen kunt lezen maar ook wissen. Bij sommige systemen kan alleen lezen.Foutcodes wissen
- Ja
- Of je de actuele waarden van sensoren kunt zien terwijl het voertuig draait. Handig om een storing op te sporen.Meetwaarden live bekijken
- Ja
Gebruik
- In welke Jaltest-kabelset deze kabel ook zit. Heb je die set al, dan heb je deze kabel misschien al.Onderdeel van kabelset
- Multi-purpose kabelset
- Referentienummer
- JDC526A
- Nodig om te gebruiken
- Jaltest Link V8.1 of V9
Overige specificaties
- Toepassing
- FPT-motoren met 19-pins diagnoseaansluiting
- Regeleenheden
- EDC 7 C1, EDC 7 UC31, EDC 16 C39, EDC 17 CV41 + Denox 2.2 en EDC MD1 CE101 (motorregeling), Denoxtronic 2.1 (uitlaatgasnabehandeling)
- Onderdeel van kabelset
- Multi-purpose kabelset (70002005)
