Jaltest  |  SKU: JDC526A

Jaltest (JDC526A) | FPT/Deutz 19-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor

1 review
€144,95 incl.
€119,79 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

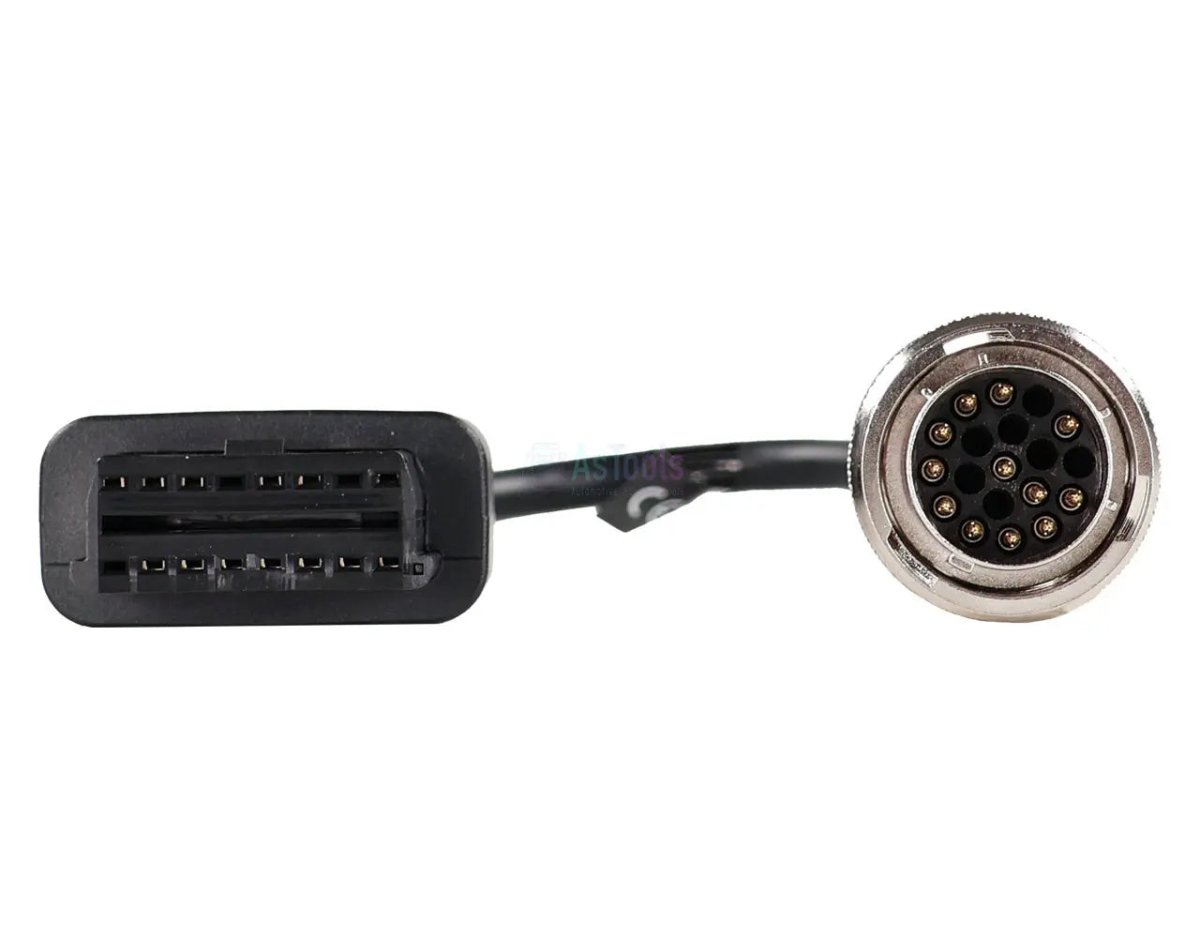

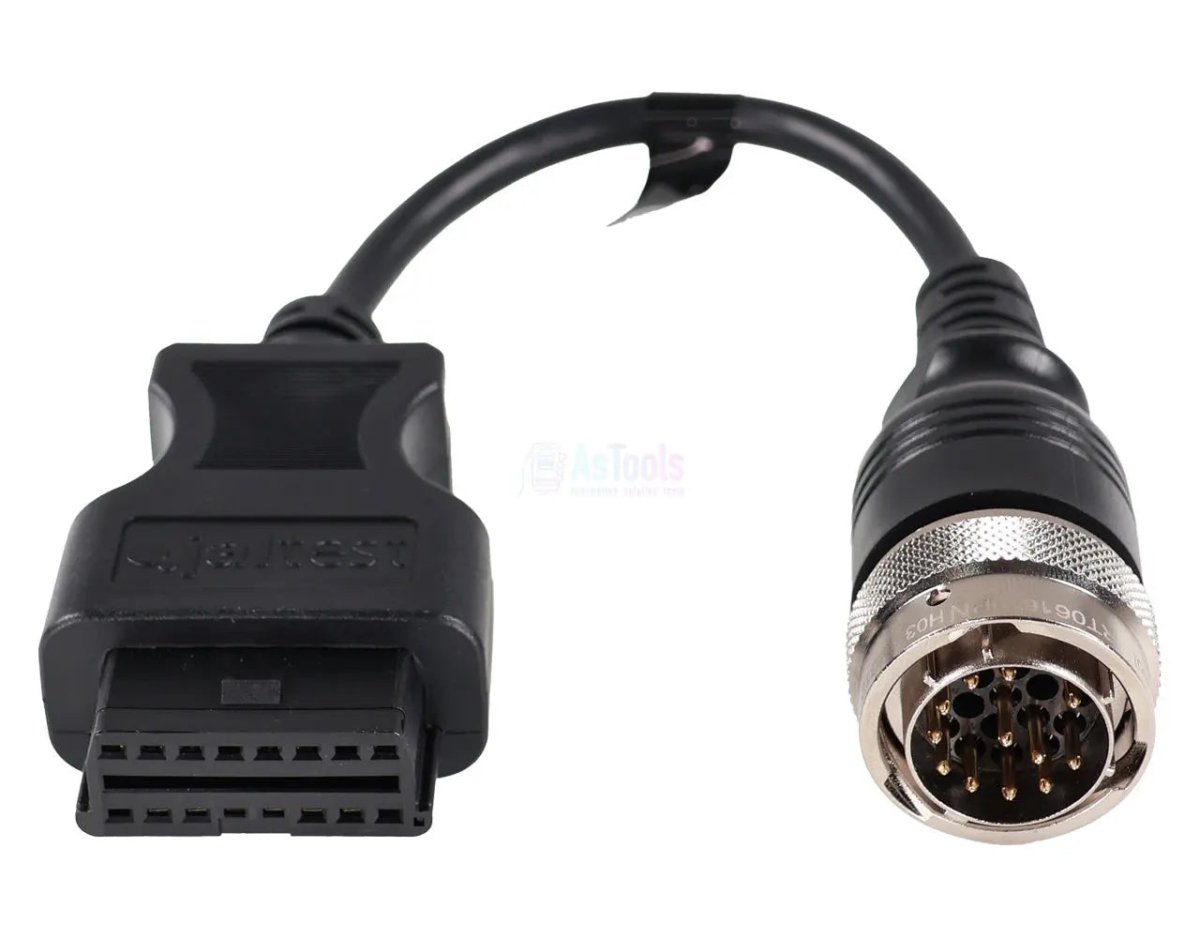

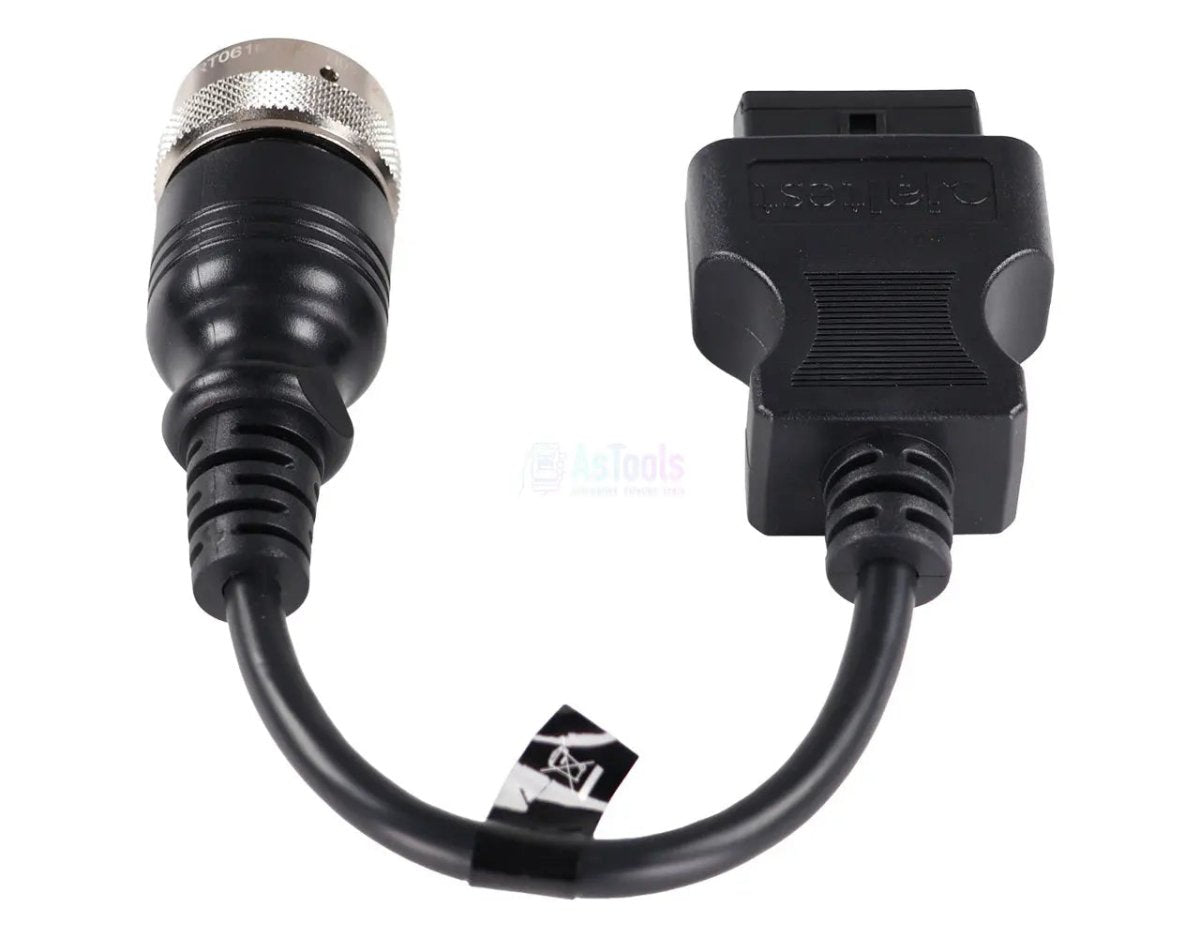

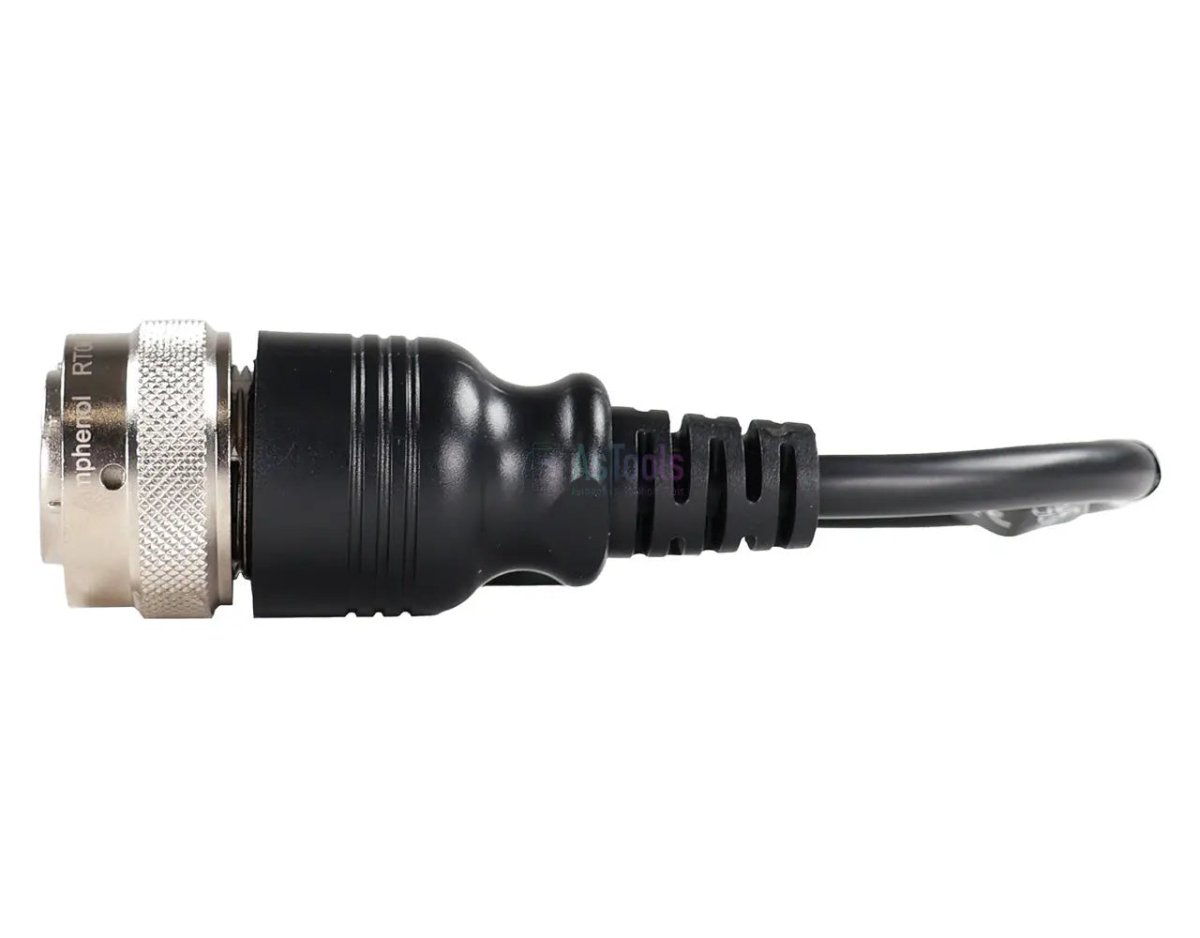

De Jaltest JDC526A zet de 19-pins diagnosestekker van FPT-motoren om naar de standaard 16-pins OBD2-aansluiting van uw Jaltest-diagnosekabel. Aan de machinezijde zit een ronde Amphenol-stekker met metalen huls en geribbelde koppelring; het zwarte binnenwerk telt negentien dicht op elkaar staande penposities, waarvan een deel bezet is. Die stekker hoort bij de motor en zit in de motorruimte; welke uitvoering u aantreft, volgt uit de motorgeneratie en niet uit het bouwjaar van de machine. Het snoer meet 28 tot 30 cm.

Via deze koppeling komt de diagnoseapparatuur op het motornetwerk en daarmee bij de motorregeling en de uitlaatgasnabehandeling: Van EDC 7 C1 en EDC 7 UC31 via EDC 16 C39 en EDC 17 CV41 + Denox 2.2 tot EDC MD1 CE101, plus het AdBlue-doseersysteem Denoxtronic 2.1. De functieset loopt per generatie uiteen: Bij de nieuwste eenheden staan ook onderhoudsintervallen en aanvullende acties in de dekking, bij de oudste ontbreken die. Jaltest brengt deze motoren onder bij IVECO-FPT; de kabel valt onder Jaltest Multi-purpose Vehicle.

PLUSPUNTEN

✔Bereikt de hele reeks FPT-motorregelingen die Jaltest dekt, van EDC 7 C1 tot EDC MD1 CE101.
✔Leest naast de motor ook het AdBlue-doseersysteem Denoxtronic 2.1 uit.
✔Bij EDC 17 CV41 + Denox 2.2 en EDC MD1 CE101 staan ook onderhoudsintervallen en aanvullende acties in de dekking.
✔Motorgebonden: Dezelfde kabel werkt op werk- en gemeentevoertuigen, verreikers, aggregaten en terreinmachines met deze motoren.

AANDACHTSPUNTEN

✕De functieset loopt sterk uiteen: Aanvullende acties staan alleen bij EDC 17 CV41 + Denox 2.2 en EDC MD1 CE101; bij EDC 16 C39, EDC 7 C1 en EDC 7 UC31 (K Line) ontbreken ook de onderhoudsintervallen.
✕Deze kabel hoort bij de FPT-motoren: Voor de 19-pins aansluiting op Deutz-motoren voert Jaltest de JDC570A.
✕Deutz-motoren met een 12-pins aansluiting vallen buiten deze kabel; daarvoor is de JDC504A bedoeld.
✕De rechthoekige melkwitte 9-pins CNH-stekker op FPT-motoren in bouwmachines past hier niet op; die loopt via de JDC534A.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de motorregeling en de uitlaatgasnabehandeling van de FPT-motor. De functieomvang loopt op met de generatie van de regeleenheid. Onderstaande eenheden komen uit de IVECO-FPT-dekking.

Regeleenheden die u kunt benaderen

  • EDC 7 C1 en EDC 7 UC31 (CAN en K Line): De eerste commonrail-generaties. Bij de CAN-uitvoering staan ook de onderhoudsintervallen in de dekking, bij de K Line-uitvoering niet.
  • EDC 16 C39, motorregeling: De tussengeneratie.
  • EDC 17 CV41 + Denox 2.2: De regeleenheid met geïntegreerde nabehandeling, ook in een EURO 6D-uitvoering.
  • EDC MD1 CE101, motorregeling: De actuele generatie, met de ruimste functieset.
  • Denoxtronic 2.1, uitlaatgasnabehandeling: Het AdBlue-doseersysteem, dat Jaltest als apart systeem uitleest.

Wat u kunt doen

  • Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen met de omschrijving van de storing, en het na reparatie leegmaken.
  • Meetwaarden bekijken: De actuele waarden van de sensoren op de regeleenheid, met de mogelijkheid alarmgrenzen in te stellen voor waarden buiten het normale bereik.
  • Onderhoud: De onderhoudsintervallen van de motor raadplegen en de bijbehorende werkzaamheden vastleggen in een rapport. Beschikbaar bij onder meer EDC 7 UC31 (CAN), EDC 17 CV41 + Denox 2.2 en EDC MD1 CE101.
  • Aanvullende acties: De extra procedures die Jaltest per regeleenheid aanbiedt, zoals reset- en instelfuncties. Alleen bij EDC 17 CV41 + Denox 2.2 en EDC MD1 CE101.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet de machine. FPT-motoren worden als losse aandrijving ingebouwd, dus de motorreeks bepaalt de kabelkeuze. Onderstaande reeksen voert Jaltest onder IVECO-FPT in de dekking; het penveld op uw motor wijst uit welke uitvoering u heeft.

FPT (IVECO):

  • Cursor-serie: Cursor 8 en 9 (F2) en Cursor 10, 11, 13 en 16 (F3)
  • N-serie: N45 en N67 (F4)
  • F-serie: F1C (F1) en F34 en F36 (F5)
  • Vector 8 (FV)
  • Ingebouwd in werk- en gemeentevoertuigen, verreikers, aggregaten en terreinmachines
💡
Goed om te weten: De 19-pins uitvoering herkent u aan de ronde metalen Amphenol-stekker met een dicht bezet penveld; de 12-pins Deutz-stekker uit dezelfde familie heeft een zichtbaar ruimer penveld en hoort bij de JDC504A. Tel de penposities op de aansluiting van uw motor voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC526A) | FPT/Deutz 19-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Technische specificaties

Algemeen

De fabrikant van de kabel. Jaltest-kabels werken met de diagnoseapparatuur van Jaltest.Merk
Jaltest (Cojali)
Wat voor kabel het is. Een diagnosekabel verbindt met de diagnosestekker, een meetkabel meet een los onderdeel door.Soort kabel
Verloopkabel
Bij welk softwarepakket van Jaltest de kabel hoort. Je hebt een licentie voor die module nodig om de kabel te gebruiken.Jaltest-softwaremodule
  • Multi-purpose Vehicle

Aansluitingen

Op welke versie van de Jaltest Link diagnose-interface de kabel past. Niet elke kabel werkt op elke versie.Geschikte Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
De stekker aan de kant van het diagnoseapparaat. Die moet passen op je interface of diagnosekabel.Aansluiting aan interfacekant
16-pins OBD2
De stekker aan de kant van het voertuig, de motor of de machine. Die moet passen op de diagnosestekker of het onderdeel.Aansluiting aan voertuigkant
19-pins Amphenol
Hoe lang de kabel is. Een langere kabel geeft meer ruimte om te werken.Kabellengte
28 tot 30 cm

Diagnosefuncties

Of je foutcodes niet alleen kunt lezen maar ook wissen. Bij sommige systemen kan alleen lezen.Foutcodes wissen
Of je de actuele waarden van sensoren kunt zien terwijl het voertuig draait. Handig om een storing op te sporen.Meetwaarden live bekijken

Gebruik

In welke Jaltest-kabelset deze kabel ook zit. Heb je die set al, dan heb je deze kabel misschien al.Onderdeel van kabelset
Multi-purpose kabelset
Referentienummer
JDC526A

Overige specificaties

Toepassing
FPT-motoren met 19-pins diagnoseaansluiting
Regeleenheden
EDC 7 C1, EDC 7 UC31, EDC 16 C39, EDC 17 CV41 + Denox 2.2 en EDC MD1 CE101 (motorregeling), Denoxtronic 2.1 (uitlaatgasnabehandeling)
Onderdeel van kabelset
Multi-purpose kabelset (70002005)
