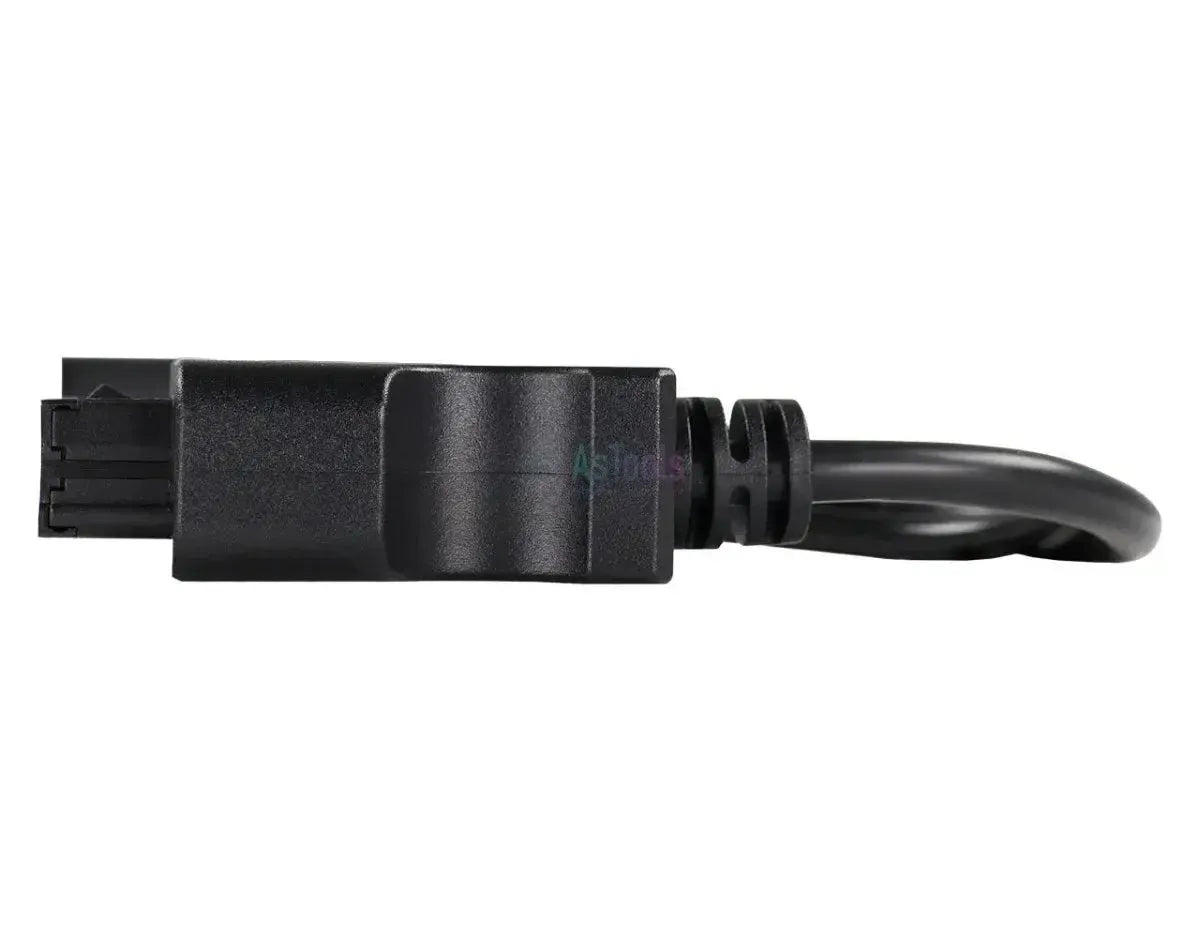

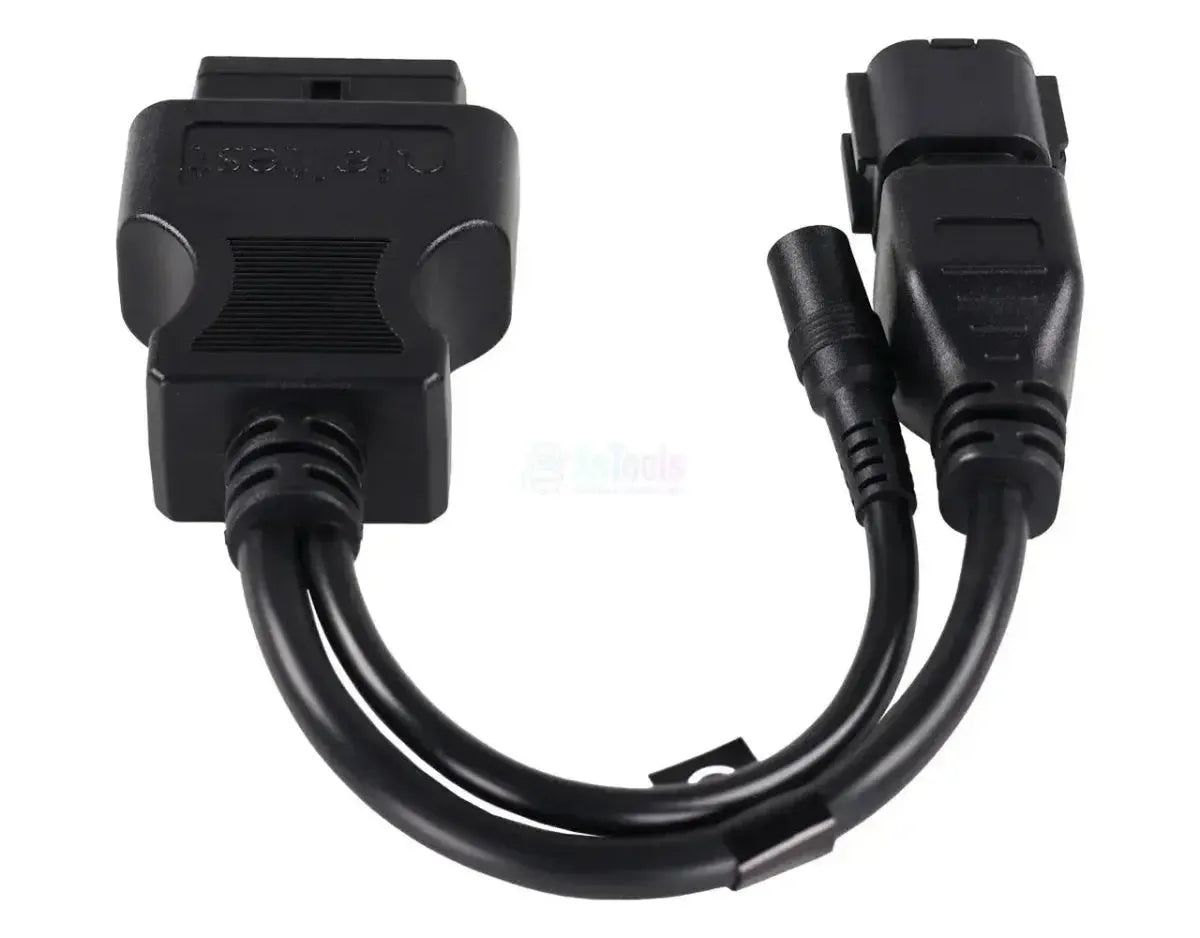

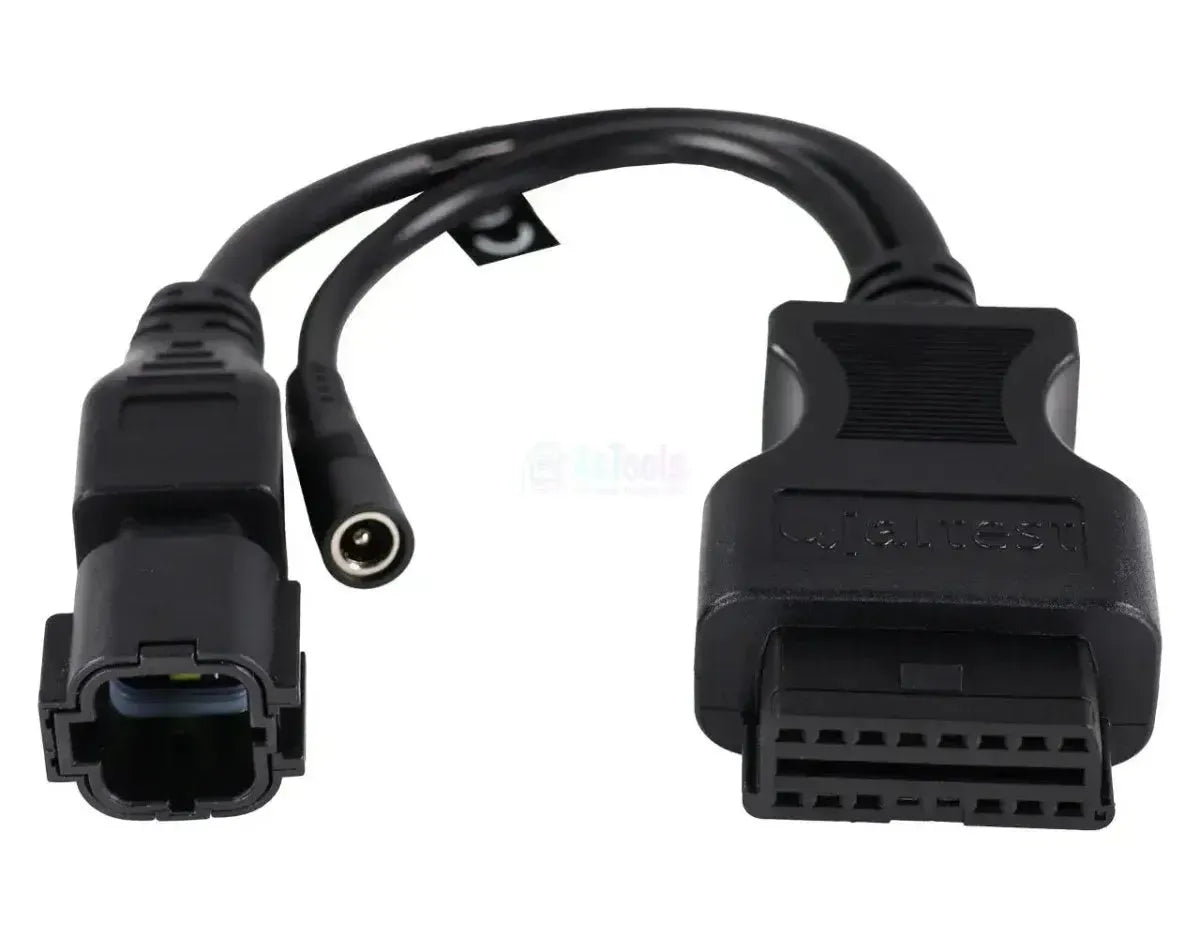

De Jaltest JDC560A9 is de diagnosekabel voor Hitachi met Isuzu-motoren, 6-pin. Hij verbindt de 6-pins motorstekker in de motorkabelboom met een standaard 16-pins OBD2-aansluiting. Aan de machinezijde zit een volledig zwarte, rechthoekige stekkerhuls met vergrendelnokken en een diepe afdichtrand; aan de interfacezijde een zwarte OBD2-bus met het OBD-symbool.

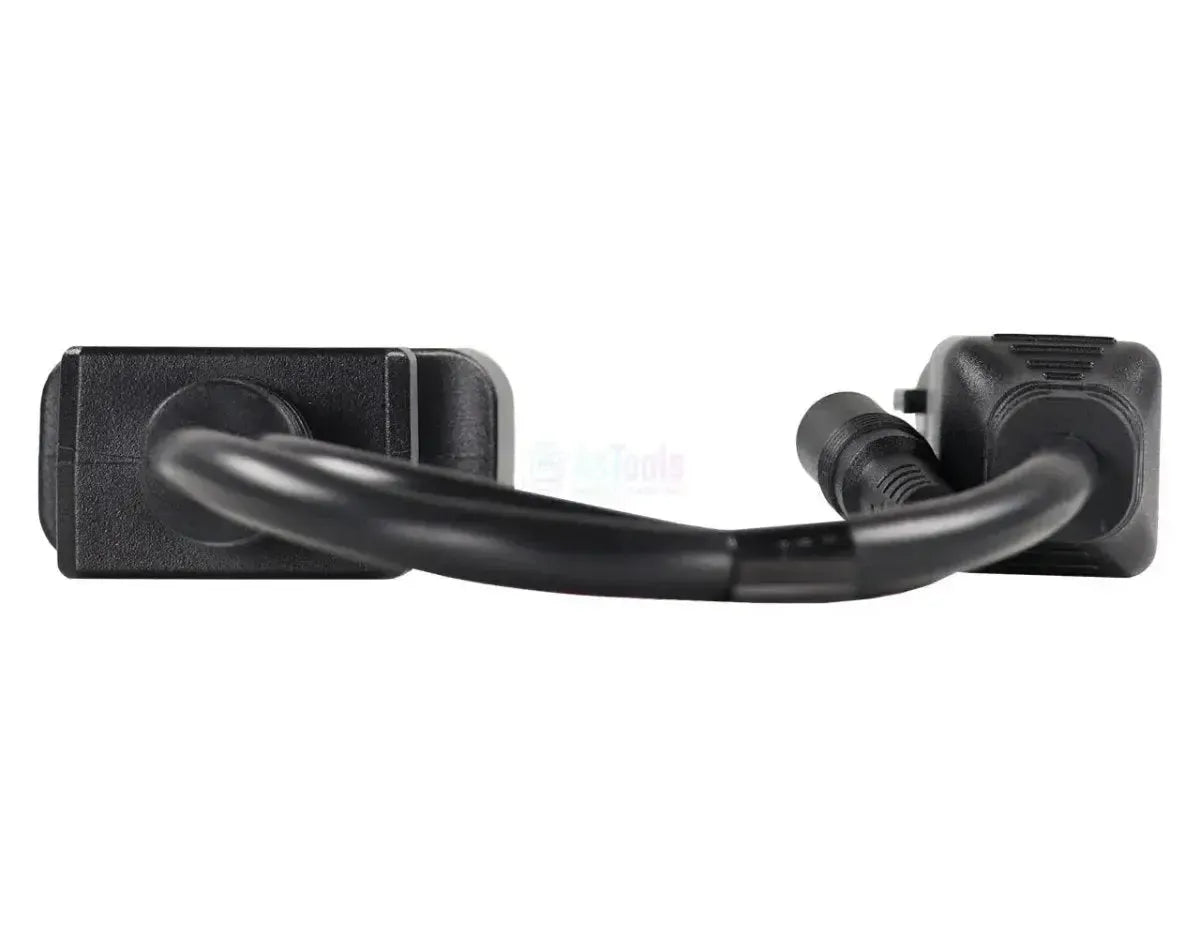

De kabel meet 30 cm en is afgestemd op de Jaltest Link V9. Halverwege takt een dunnere leiding af naar een DC-voedingsbus. Zodra de verbinding staat, benadert de Jaltest-software de 4HK1- en 4JJ1-motorregeling in K-Line- en CAN-uitvoering, de ECM van de zwaardere motoren en de AdBlue/DEF-regeling. De kabel valt onder Jaltest OHW.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
De kabel is bedoeld voor werkplaatsen die de Isuzu-motorregeling van Hitachi-machines rechtstreeks aan de motorzijde uitlezen. Welke uitvoering aanwezig is, hangt af van de motor en de generatie van de Zaxis.
Regeleenheden die u kunt benaderen
- 4HK1 en 4JJ1 (K-Line): Isuzu commonrail-motorregeling.
- 4HK1 en 4JJ1 (CAN): Dezelfde regeling, CAN-uitvoering.
- ECM: Motorregeling zwaardere Isuzu-motoren.
- AdBlue/DEF Isuzu: Uitlaatgasnabehandeling.
Wat u kunt doen
- Foutcodes: Lezen en wissen per regeleenheid.
- Meetwaarden: In cijfers en grafiek bekijken.
- Onderhoud: Intervallen bijhouden, met servicerapport.
- Aanvullende acties: Waar Jaltest die per systeem aanbiedt.
Zo gebruikt u hem
- Stekker zoeken: Zoek de zwarte 6-pins huls in de motorkabelboom.
- Aansluiten: Steek de JDC560A9 in de motorstekker.
- Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link V9.
- Contact aan: Zet het contact aan.
- Uitlezen: Kies Hitachi en de Isuzu-motor in Jaltest OHW.
Compatibele machines en motoren
Bepalend is de stekker, niet het model. Deze kabel hoort bij de 6-pins motorstekker van de Isuzu-dieselmotoren die Hitachi in zijn graafmachines en wielladers monteert. Welke van de twee uitvoeringen in de motorkabelboom zit, ziet u aan de kleur van de huls: Zwart hoort bij deze kabel, grijs met groene afdichting bij de JDC561A9.
Hitachi, Isuzu-motorseries:
- Isuzu 4HK1 (in Zaxis ZX200-3 t/m ZX200-6): 2007 - 2021
- Isuzu 4JJ1 (in Zaxis ZX100/ZX200-serie): 2007 - 2021
- Isuzu 6WG1 (in Zaxis ZX500/ZX800-serie): 2007 - heden
- Isuzu 6HK1 (in Zaxis ZX330-3, ZX350-3, ZX400-3): Bouwjaar niet bepalend
- Isuzu 6UZ1 (in Zaxis ZX450/ZX470-serie): Bouwjaar niet bepalend
Verpakkingsinhoud
- 1x Jaltest (JDC560A9) | Hitachi 6-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Technische specificaties
Algemeen
- De fabrikant van de kabel. Jaltest-kabels werken met de diagnoseapparatuur van Jaltest.Merk
- Jaltest (Cojali)
- Wat voor kabel het is. Een diagnosekabel verbindt met de diagnosestekker, een meetkabel meet een los onderdeel door.Soort kabel
- Verloopkabel
- Bij welk softwarepakket van Jaltest de kabel hoort. Je hebt een licentie voor die module nodig om de kabel te gebruiken.Jaltest-softwaremodule
- OHW bouw- en terreinmachines
Aansluitingen
- Op welke versie van de Jaltest Link diagnose-interface de kabel past. Niet elke kabel werkt op elke versie.Geschikte Jaltest Link
- Jaltest Link V9
- De stekker aan de kant van het diagnoseapparaat. Die moet passen op je interface of diagnosekabel.Aansluiting aan interfacekant
- 16-pins OBD2
- De stekker aan de kant van het voertuig, de motor of de machine. Die moet passen op de diagnosestekker of het onderdeel.Aansluiting aan voertuigkant
- 6-pins OBD
- Hoe lang de kabel is. Een langere kabel geeft meer ruimte om te werken.Kabellengte
- 30 tot 30 cm
Diagnosefuncties
- Of je foutcodes niet alleen kunt lezen maar ook wissen. Bij sommige systemen kan alleen lezen.Foutcodes wissen
- Ja
- Of je de actuele waarden van sensoren kunt zien terwijl het voertuig draait. Handig om een storing op te sporen.Meetwaarden live bekijken
- Ja
- Of je kunt zien wanneer het volgende onderhoud nodig is. Handig om een beurt goed te plannen.Onderhoudsgegevens bekijken
- Ja
Gebruik
- Referentienummer
- JDC560A9
- Regeleenheden
- 4HK1 en 4JJ1 en ECM, AdBlue/DEF
- Nodig om te gebruiken
- Jaltest Link V9 met Jaltest OHW
Overige specificaties
- Toepassing
- Isuzu-dieselmotoren in Hitachi Zaxis-machines
