De Jaltest JDC560A9 staat officieel omschreven als diagnosekabel voor Hitachi met Isuzu-motoren, 6-pin en verbindt die 6-pins motorstekker met een standaard 16-pins OBD2-aansluiting. De kabel gaat rechtstreeks naar de motorkant: Hij sluit aan op de diagnosestekker van de motorkabelboom en niet op de machinediagnose in de cabine. Met een lengte van 30 cm is het een korte tussenkabel voor de Jaltest Link V9.

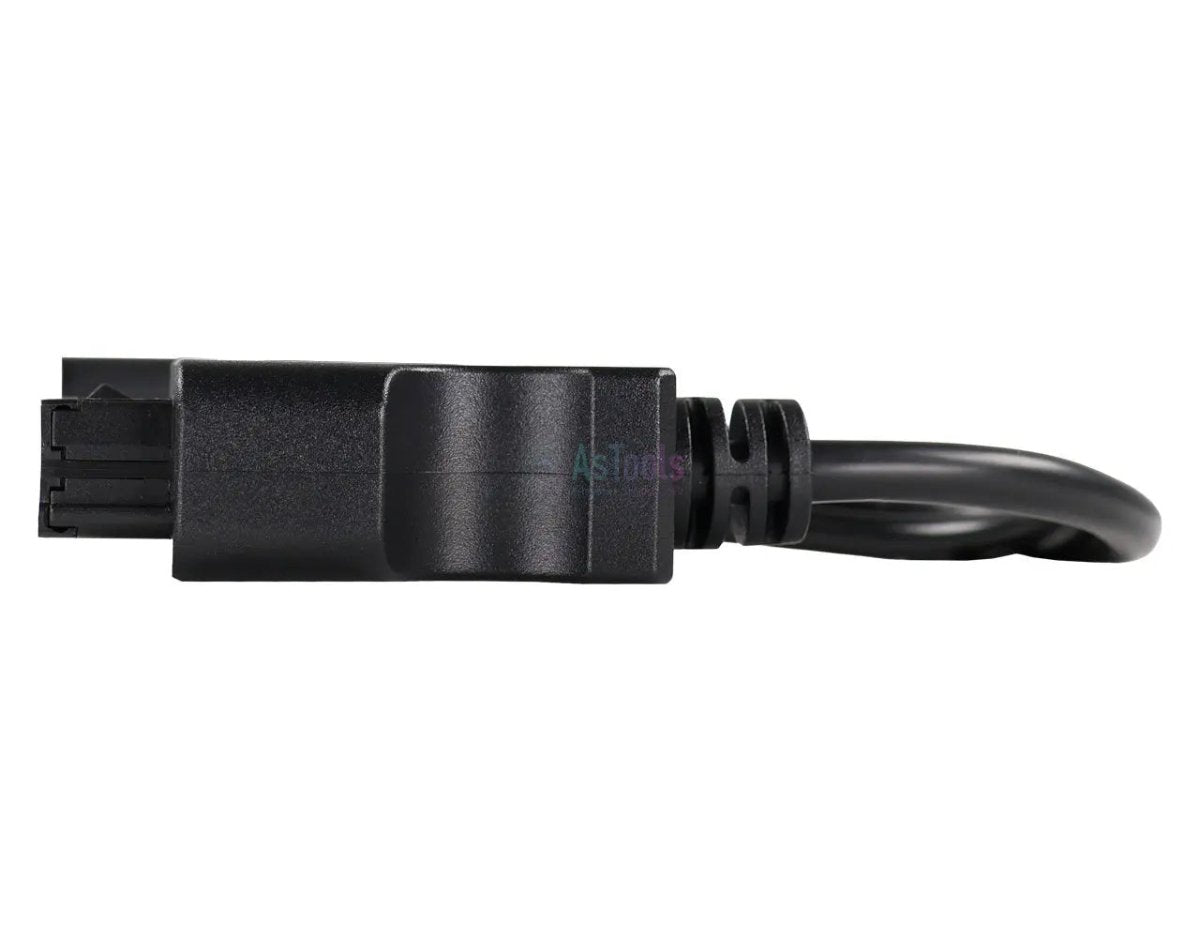

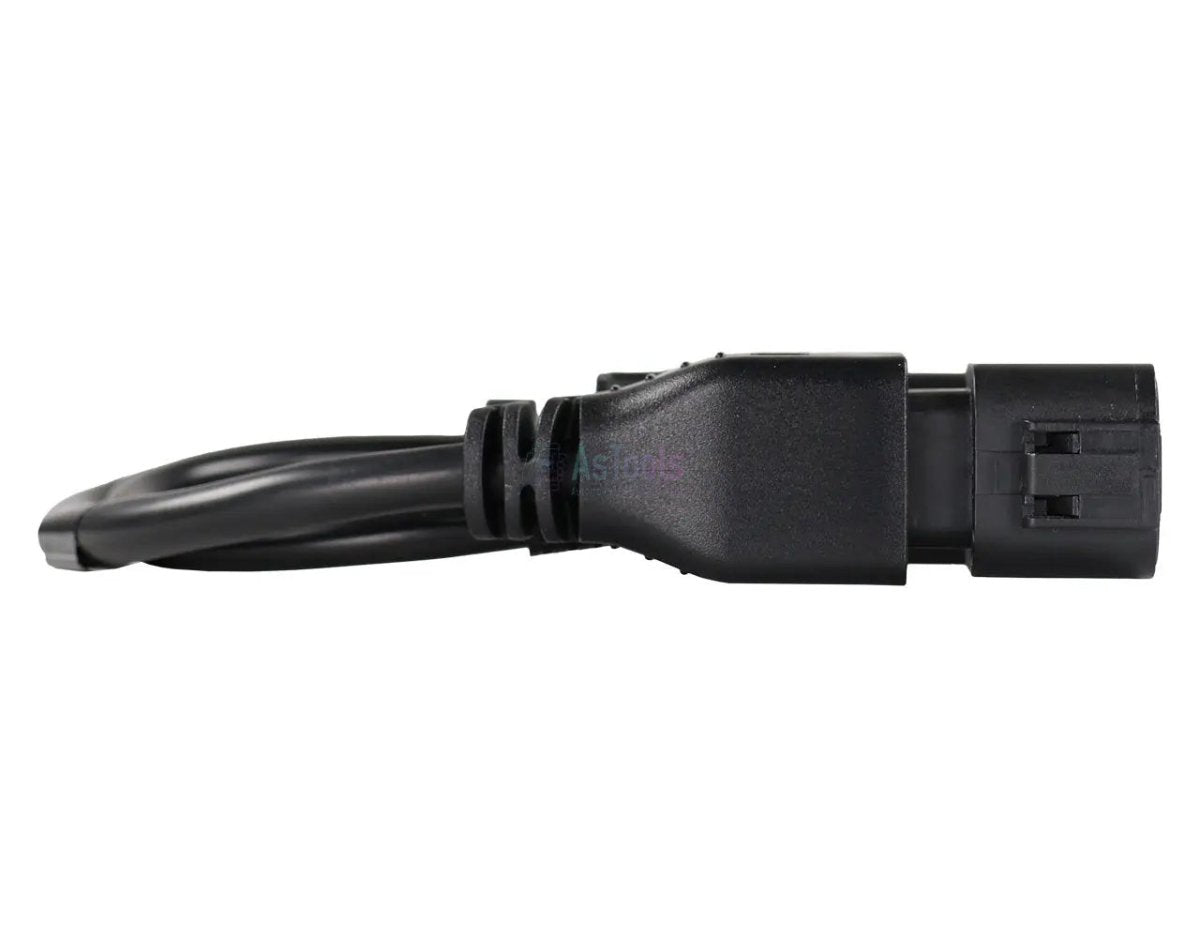

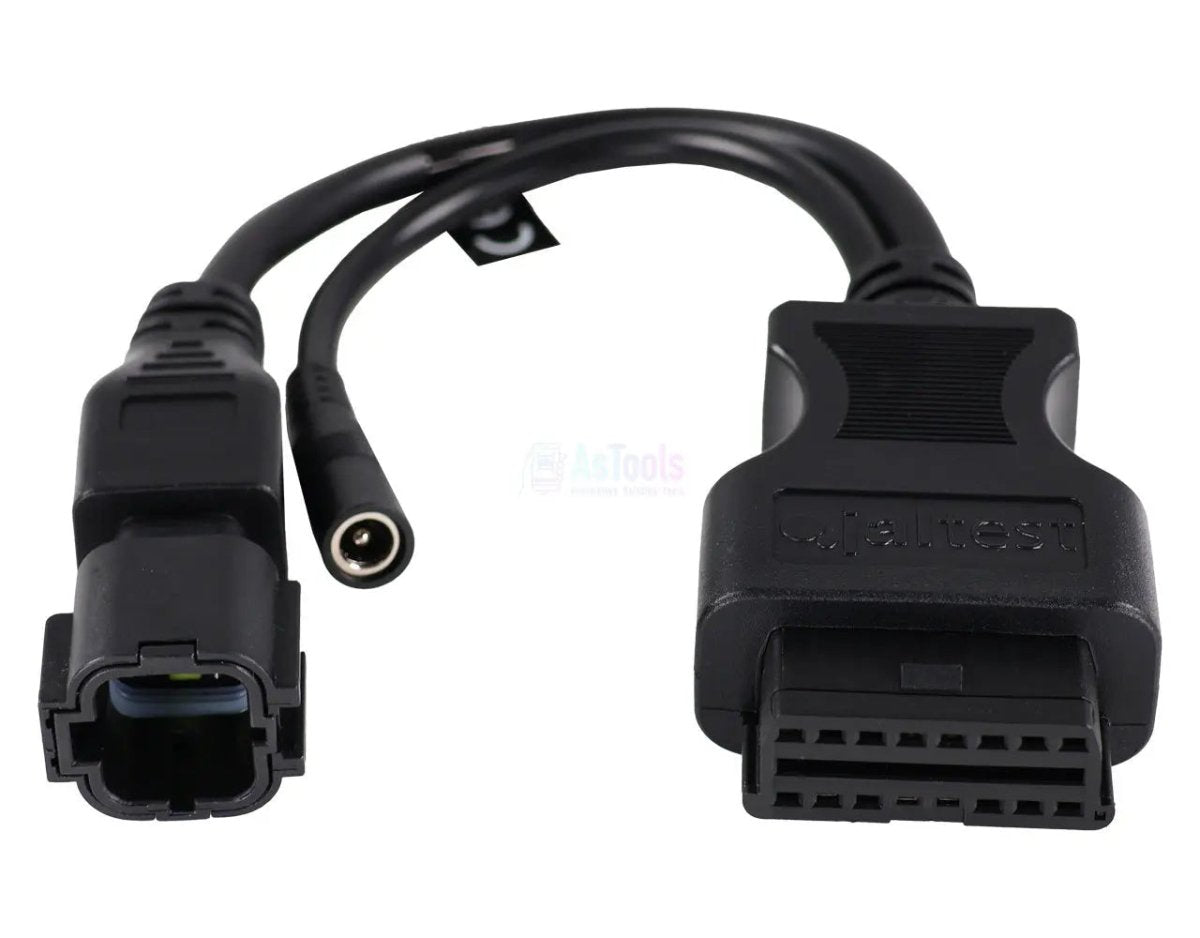

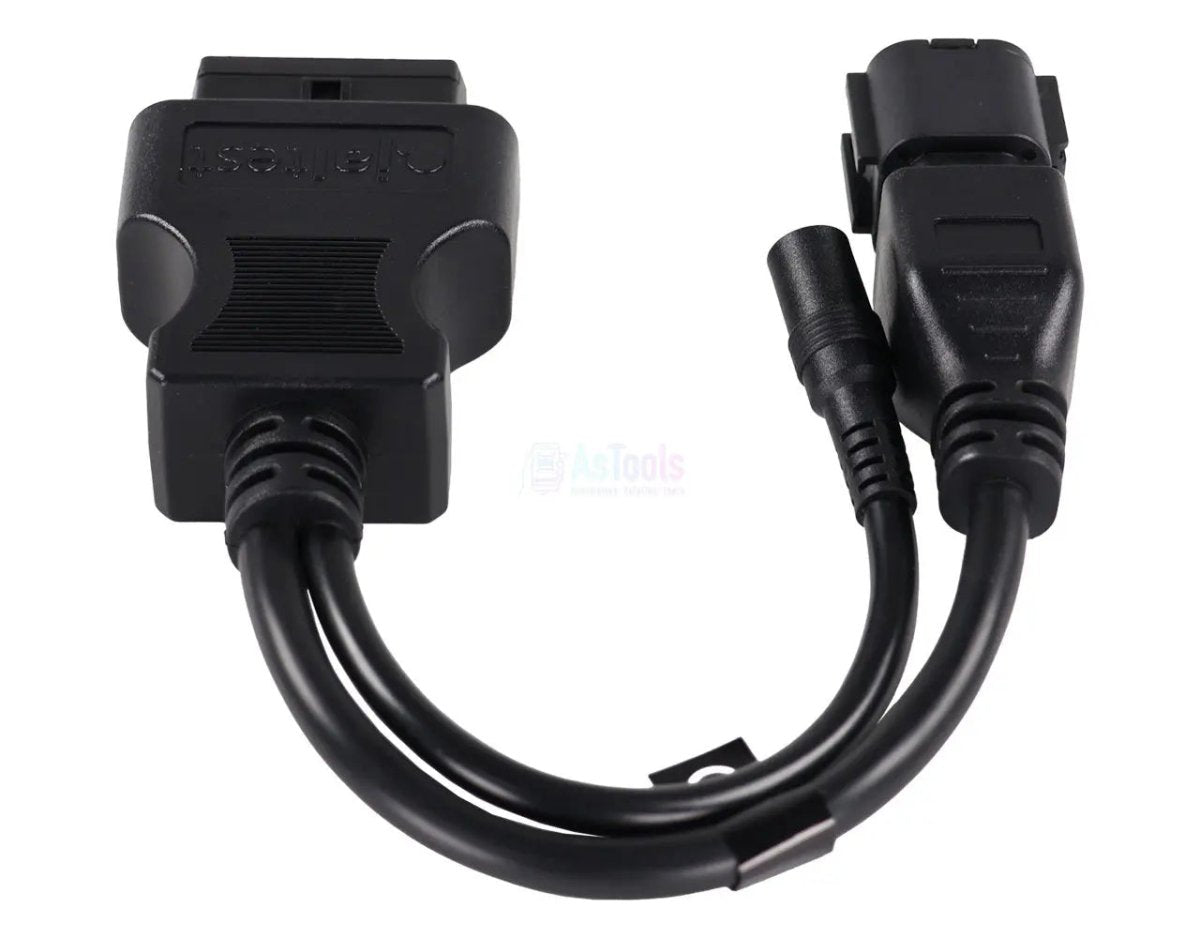

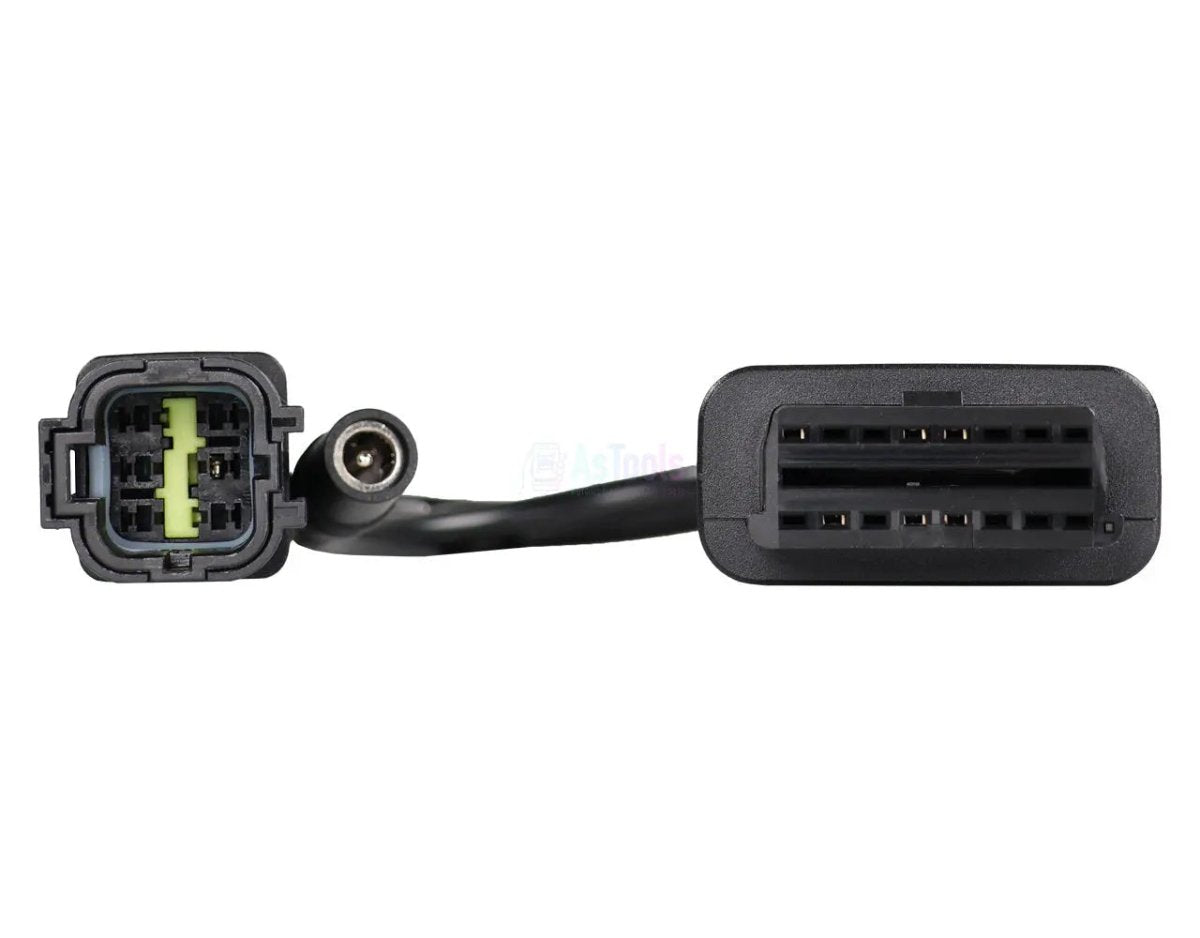

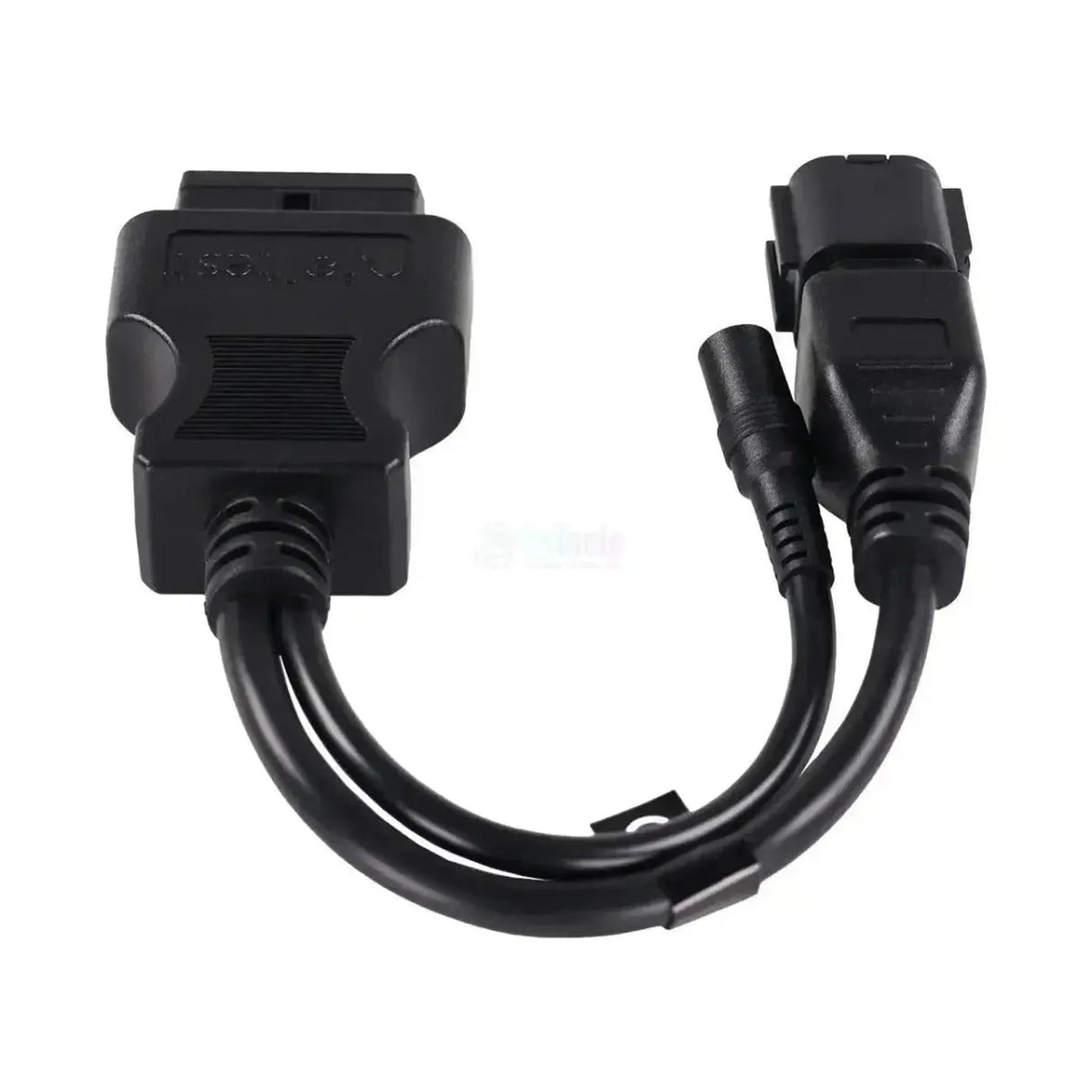

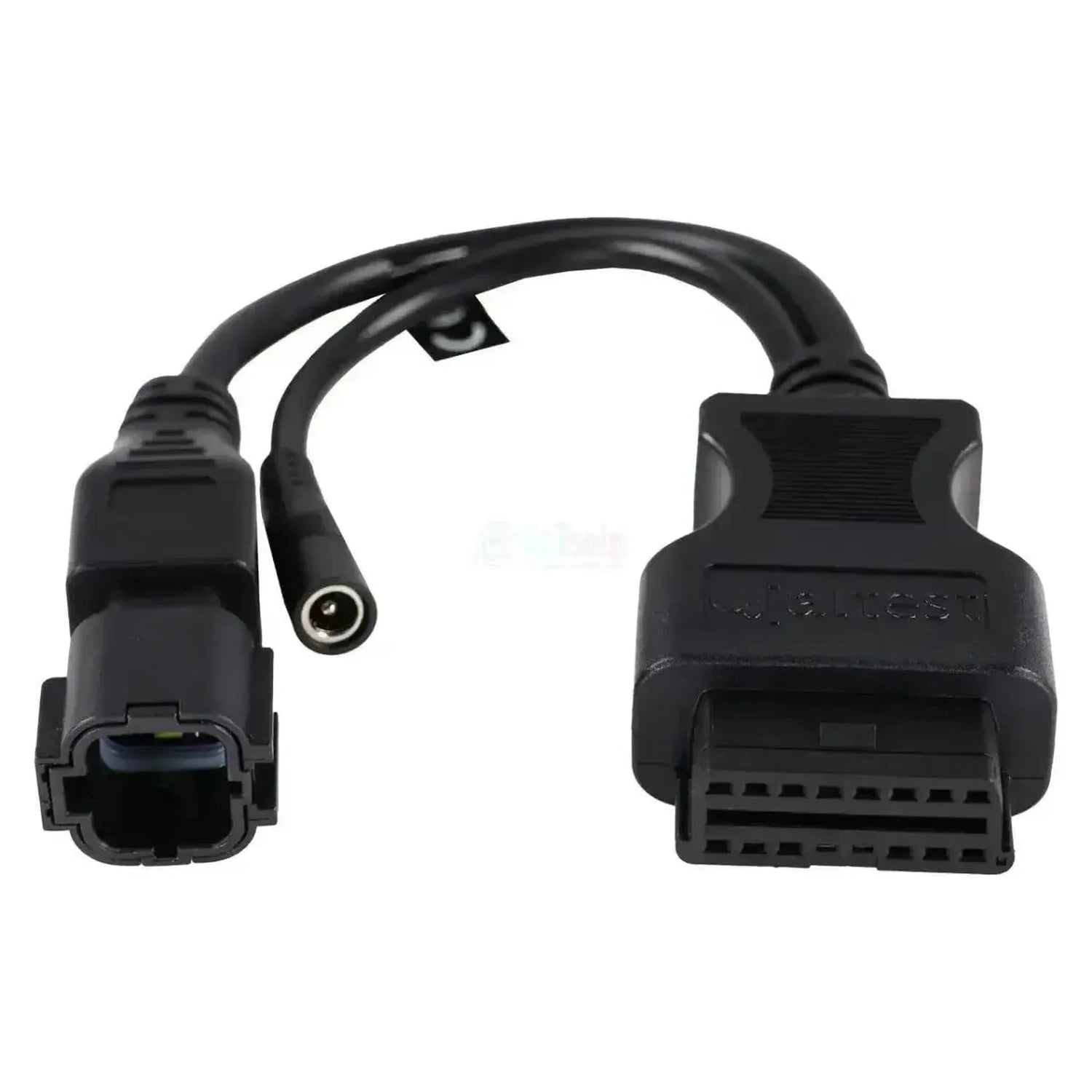

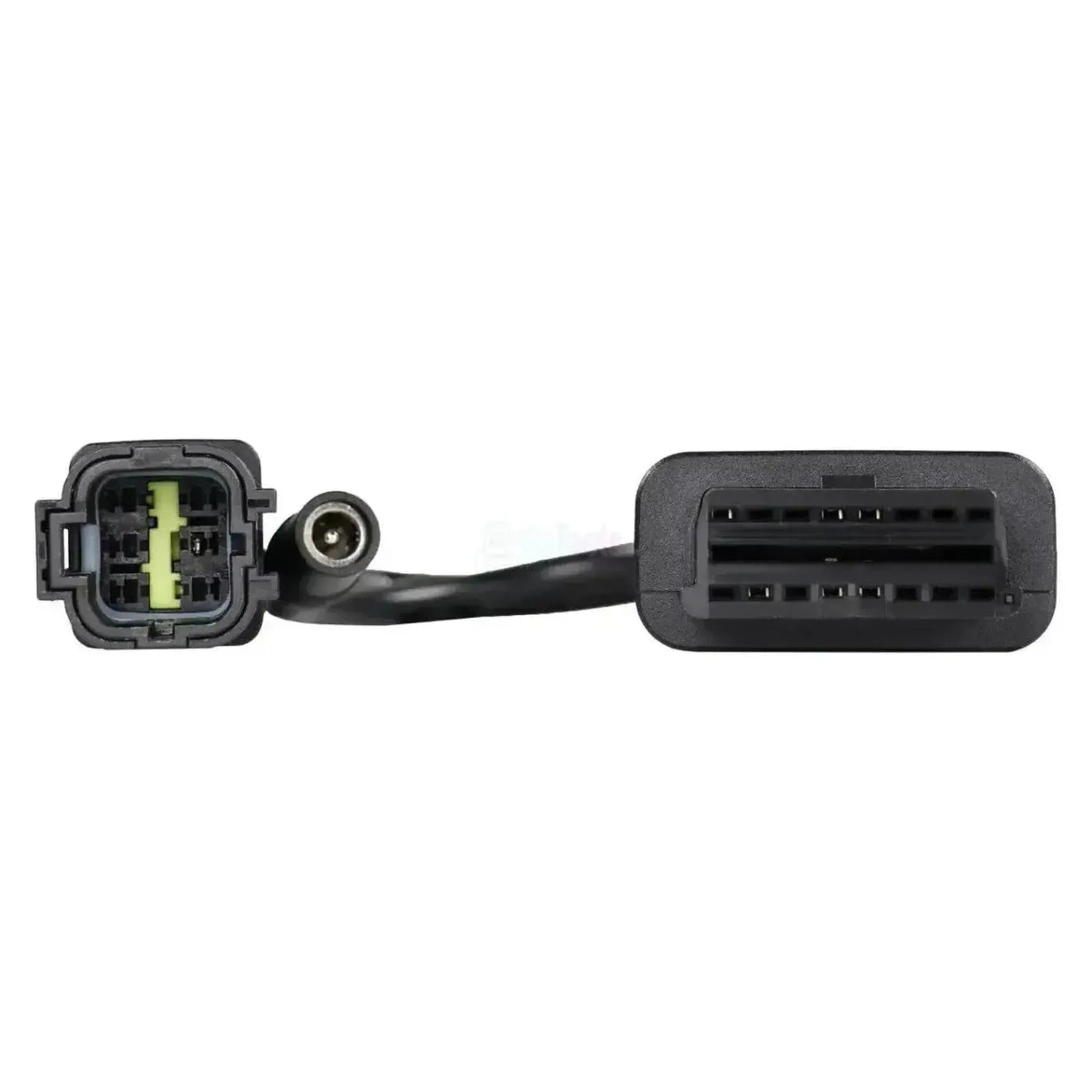

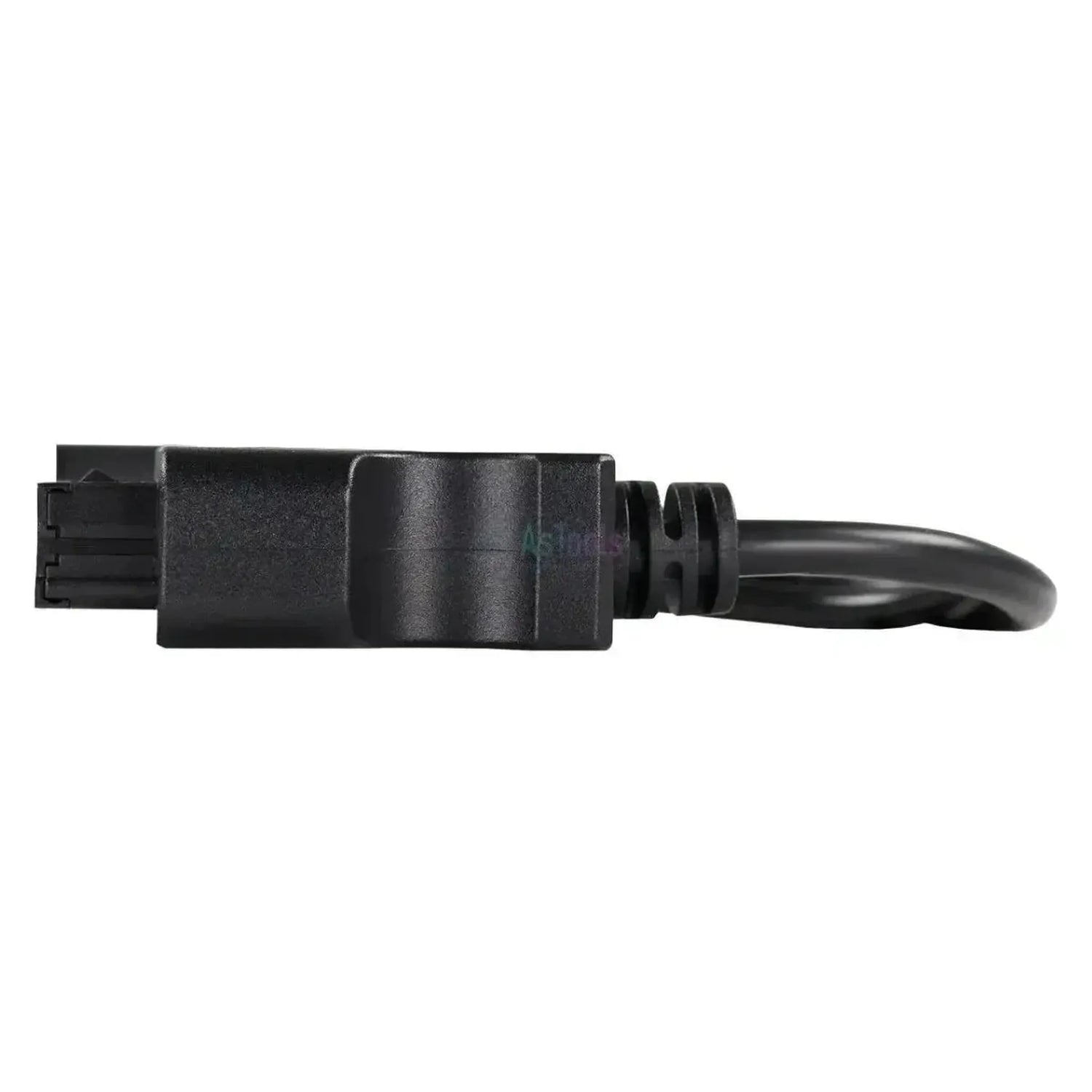

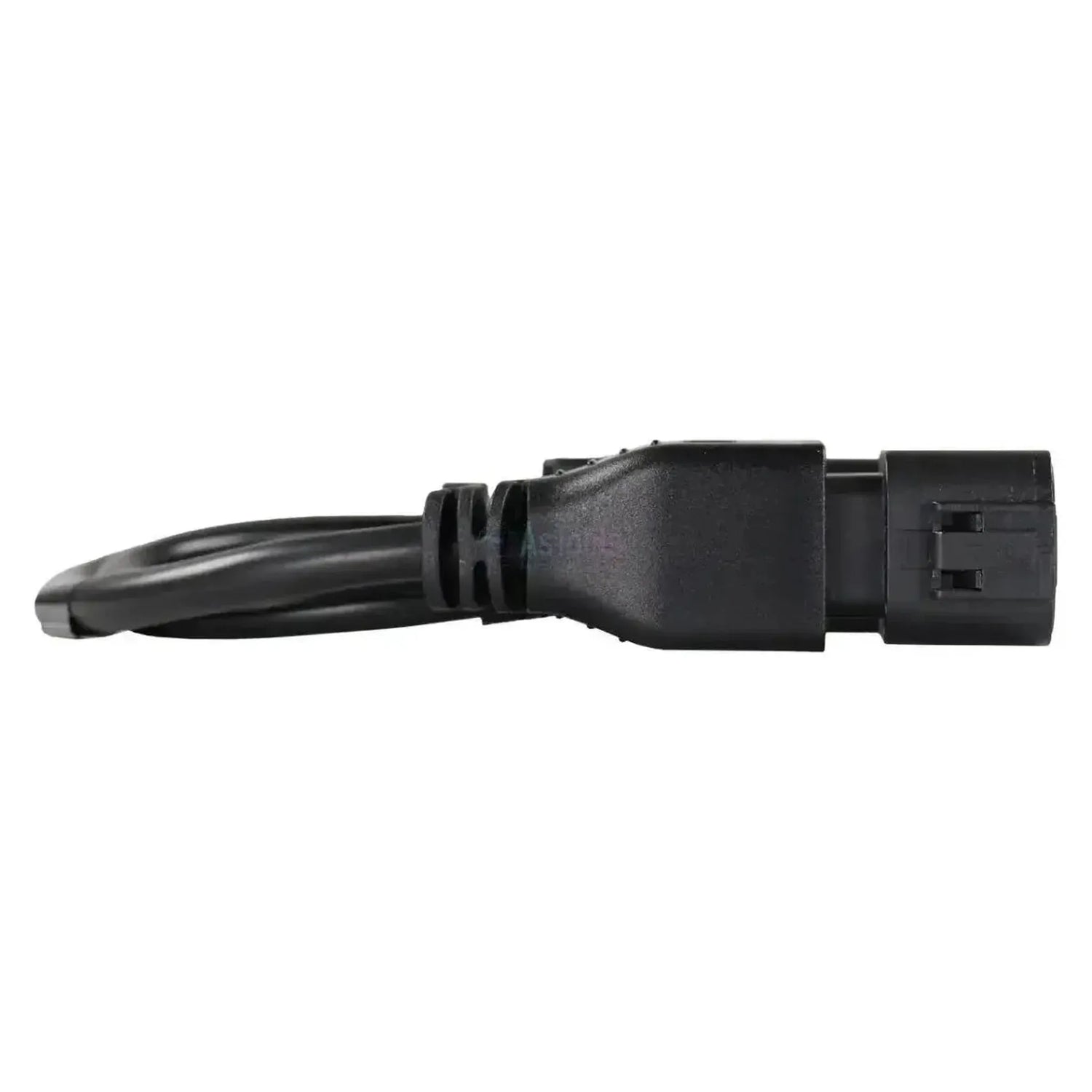

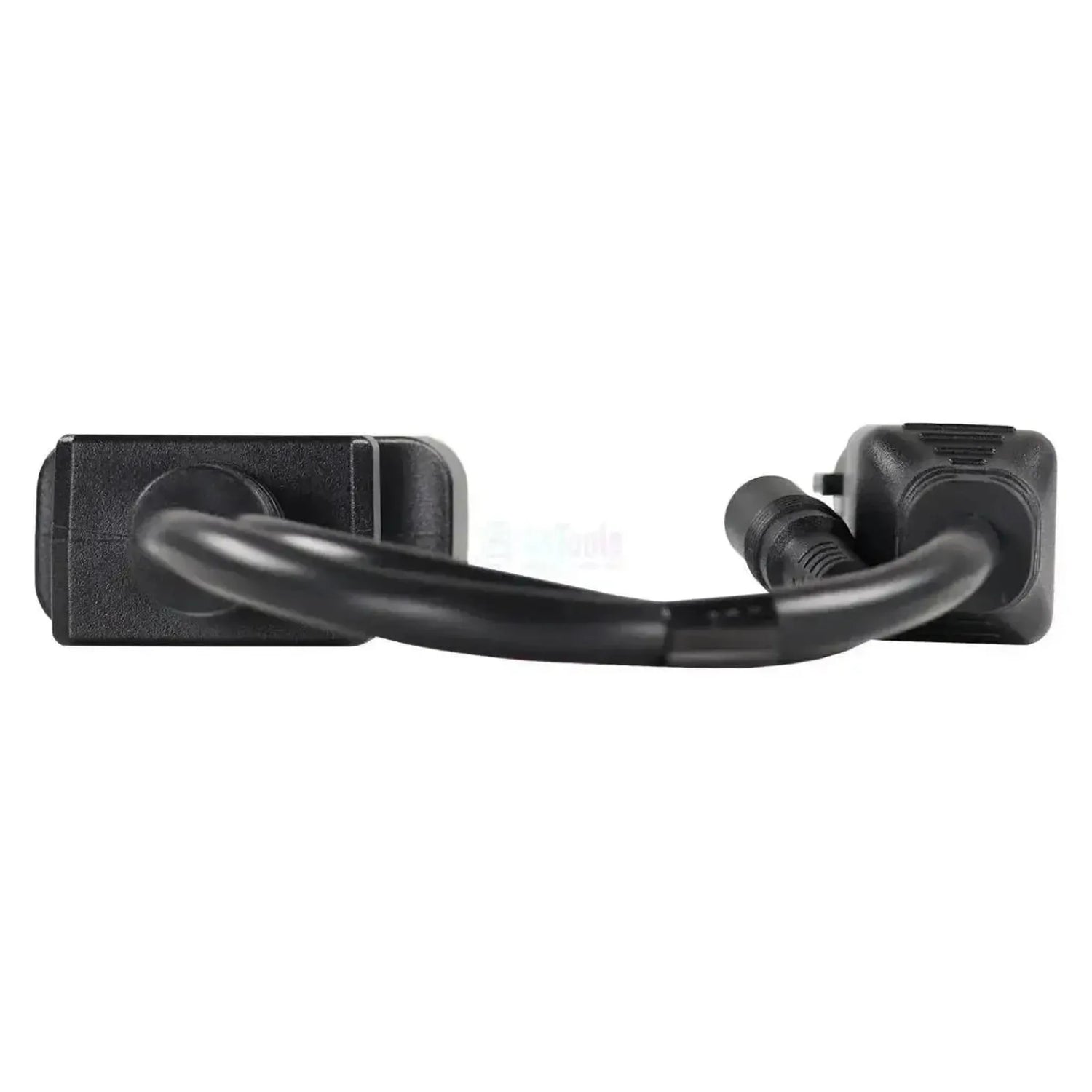

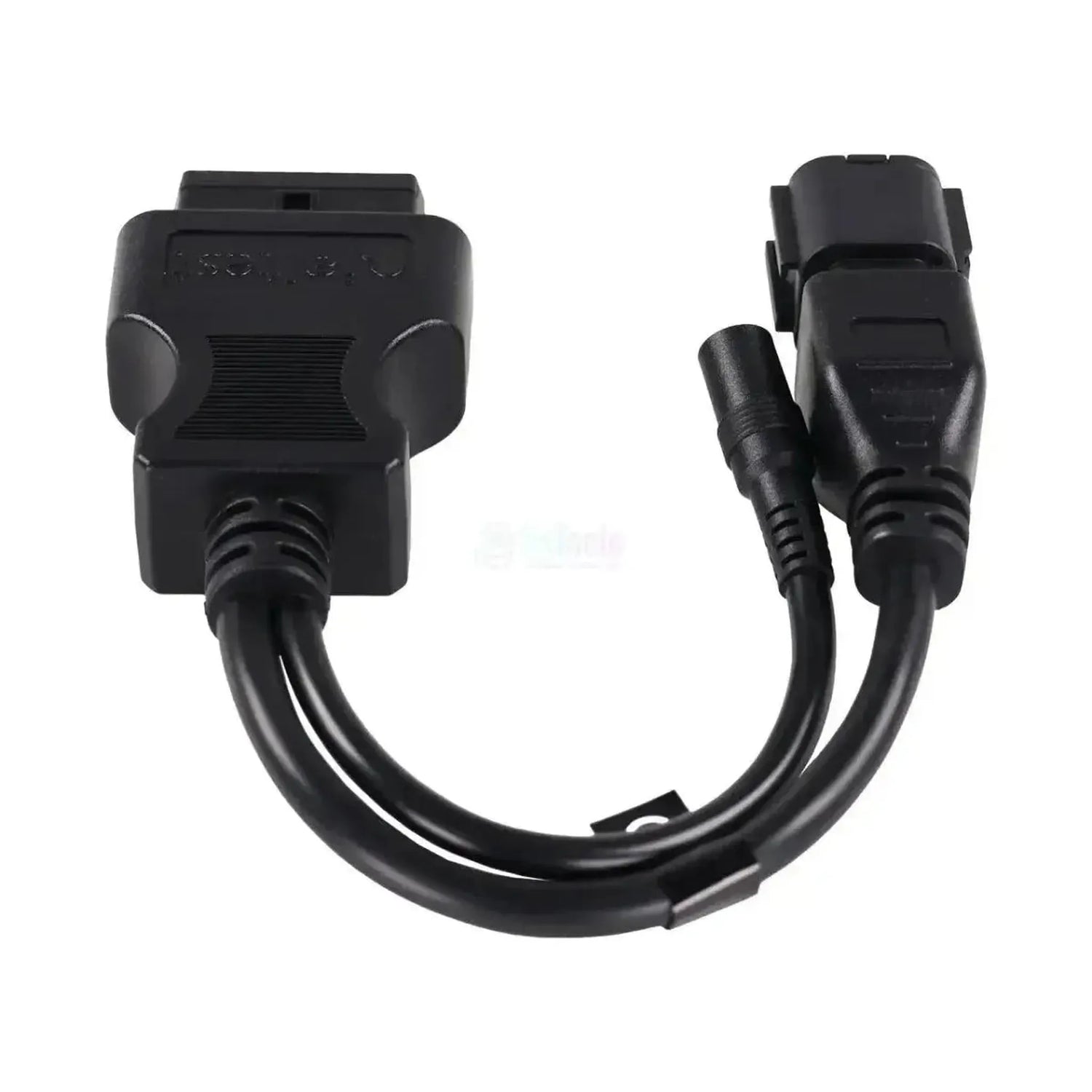

Aan de interfacezijde zit een zwarte 16-pins OBD2-bus met het OBD-symbool op de behuizing; aan de machinezijde zit een volledig zwarte, rechthoekige stekkerhuls met vergrendelnokken en een diepe afdichtrand. Halverwege takt een dunnere leiding af naar een DC-voedingsbus, met op de productfoto een losse voedingskabel met haakse DC-stekker ernaast. Aan die zwarte huls herkent u de 6-pins uitvoering: De 8-pins JDC561A9 heeft juist een grijze huls met groene afdichting. De kabel valt onder Jaltest OHW (Off-Highway machines).

PLUSPUNTEN

✔Gaat rechtstreeks naar de Isuzu-motorregeling van de Zaxis-machines, ook wanneer de machinediagnose in de cabine niets teruggeeft.

✔Ondersteunt de K-Line-uitvoering van de 4HK1/4JJ1-motorregeling, zoals die op de -3 generatie zit.

✔Naast foutcodes ook meetwaarden en ECU-gegevens van de motorregeling.

✔Met 30 cm kort genoeg om aan de motorstekker te blijven hangen, en afgestemd op de Jaltest Link V9.

AANDACHTSPUNTEN

✕Aan de machinezijde zit de volledig zwarte 6-pins huls; zit er een grijze huls met groene afdichting op de kabelboom, dan hoort daar de 8-pins JDC561A9 bij.

✕Op de nieuwere Zaxis-generaties loopt de motordiagnose via CAN in plaats van K-Line en komt daar de AdBlue/DEF-regeling bij.

✕De machinecomputer MC, de gateway ICF en het display MON zitten aan de machinezijde en vragen de diagnoseaansluiting in de cabine: Daarvoor is de JDC535A de kabel, met een crèmekleurige contacthouder in plaats van deze zwarte huls.

✕Naast de diagnoseleiding zit een aftakking met DC-voedingsbus; op de productfoto ligt daar een losse voedingskabel met haakse stekker naast.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de motorregeling van de machine. Welke uitvoering aanwezig is, hangt af van de motor en de generatie van de Zaxis.

Regeleenheden die u kunt benaderen

4HK1 en 4JJ1 (K-Line) — Isuzu commonrail-motorregeling: De commonrail-motorregeling van de Isuzu-viercilinders, in de K-Line-uitvoering.
4HK1 en 4JJ1 (CAN) — Isuzu commonrail-motorregeling: Dezelfde motorregeling op de nieuwere machines met CAN-verbinding.
ECM — motorregeling: De motorregeling zoals Jaltest die bij de zwaardere Isuzu-motoren opgeeft.
AdBlue/DEF Isuzu — uitlaatgasnabehandeling: De nabehandelingsregeling op de machines met AdBlue-systeem.

Wat u kunt doen

Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen, met omschrijving van de gedetecteerde storing.
Meetwaarden bekijken: De actuele waarden van de sensoren die op de regeleenheid zijn aangesloten, in cijfers en grafiek.
Onderhoud bijhouden: De onderhoudsintervallen en uitgevoerde werkzaamheden, met een servicerapport.
Aanvullende acties uitvoeren: De extra procedures die Jaltest per regeleenheid aanbiedt, voor zover die voor het systeem beschikbaar zijn.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel hoort bij de 6-pins motorstekker van de Isuzu-dieselmotoren die Hitachi in zijn graafmachines en wielladers monteert. Welke van de twee uitvoeringen in de motorkabelboom zit, ziet u aan de kleur van de huls: Zwart hoort bij deze kabel, grijs met groene afdichting bij de JDC561A9.

Hitachi - Isuzu motorseries:

Isuzu 4HK1 (in Zaxis ZX200-3 t/m ZX200-6): (2007 - 2021)
Isuzu 4JJ1 (in Zaxis ZX100/ZX200-serie): (2007 - 2021)
Isuzu 6WG1 (in Zaxis ZX500/ZX800-serie): (2007 - heden)
Isuzu 6HK1 (in Zaxis ZX330-3, ZX350-3, ZX400-3): Bouwjaar niet bepalend
Isuzu 6UZ1 (in Zaxis ZX450/ZX470-serie): Bouwjaar niet bepalend

💡

Goed om te weten: De motorstekker zit bij de motor, in de motorkabelboom, en niet bij de diagnoseaansluiting in de cabine. Een zwarte huls wijst op de 6-pins uitvoering, een grijze huls met groene afdichting op de 8-pins uitvoering, en een crèmekleurige contacthouder in een zwarte kap op de machinediagnose in de cabine (de JDC535A). Controleer daarom eerst welke aansluiting op uw machine zit voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC560A9) | Hitachi 6-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Technische specificaties

Specificatie	Omschrijving
Merk	Jaltest (Cojali)
Referentienummer	JDC560A9
Type	Verloopkabel
Toepassing	Isuzu-dieselmotoren in Hitachi Zaxis-machines
Aansluiting motorzijde	6-pins OBD, zwarte rechthoekige stekkerhuls
Aansluiting interfacezijde	16-pins OBD2
Lengte	30 cm
Interface	Jaltest Link V9
Regeleenheden	4HK1 en 4JJ1 (K-Line en CAN) en ECM (motor), AdBlue/DEF (nabehandeling)
Segment	Verbrandingsmotor
Jaltest-module	Jaltest OHW (Off-Highway machines)
