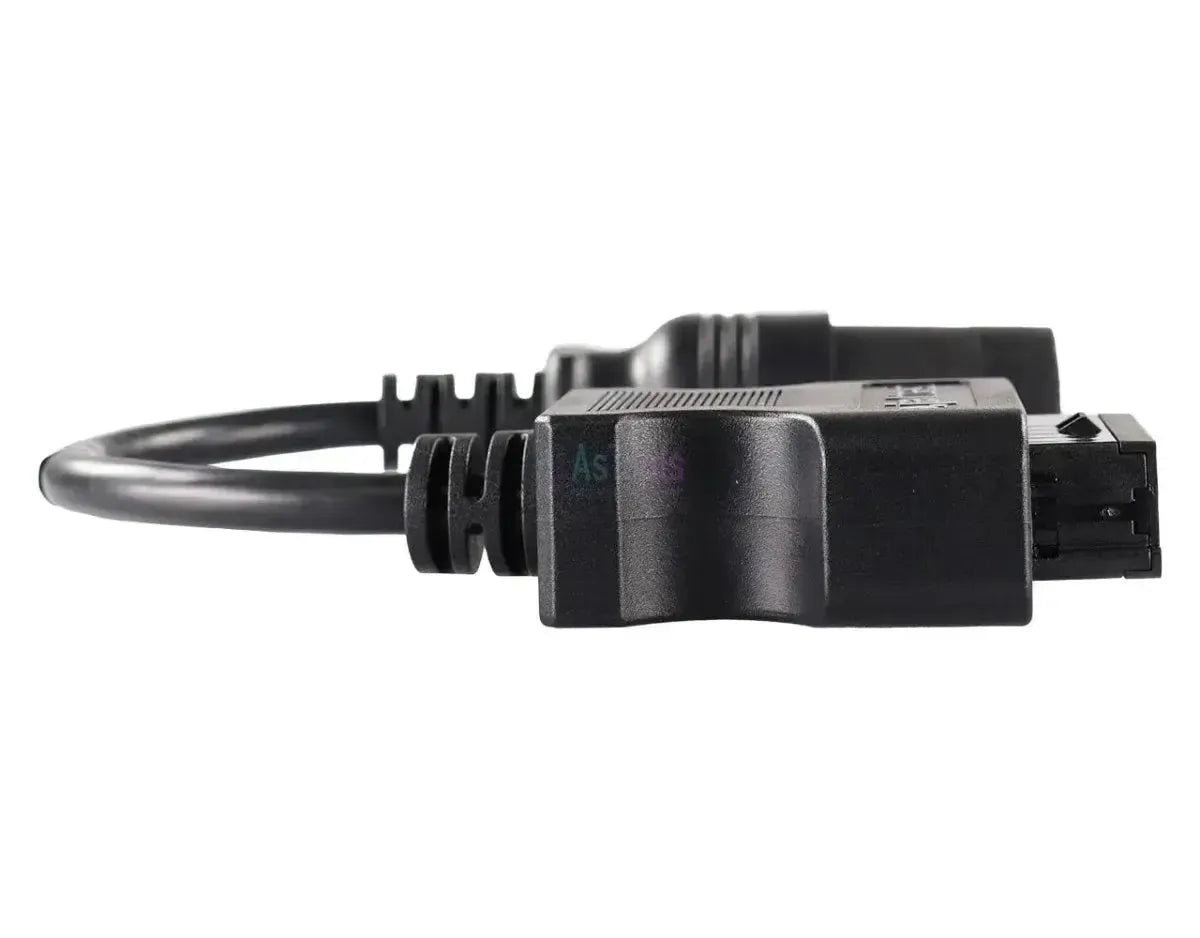

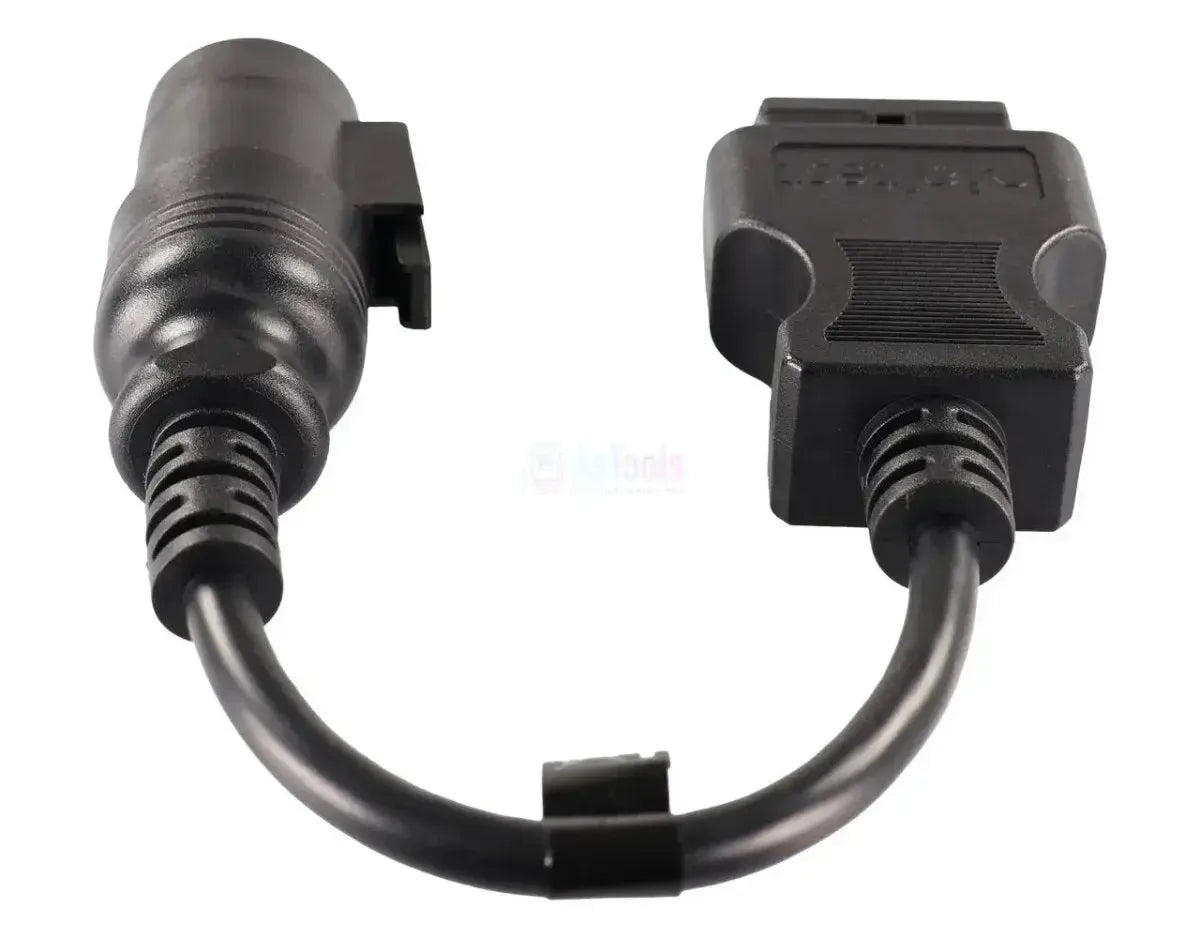

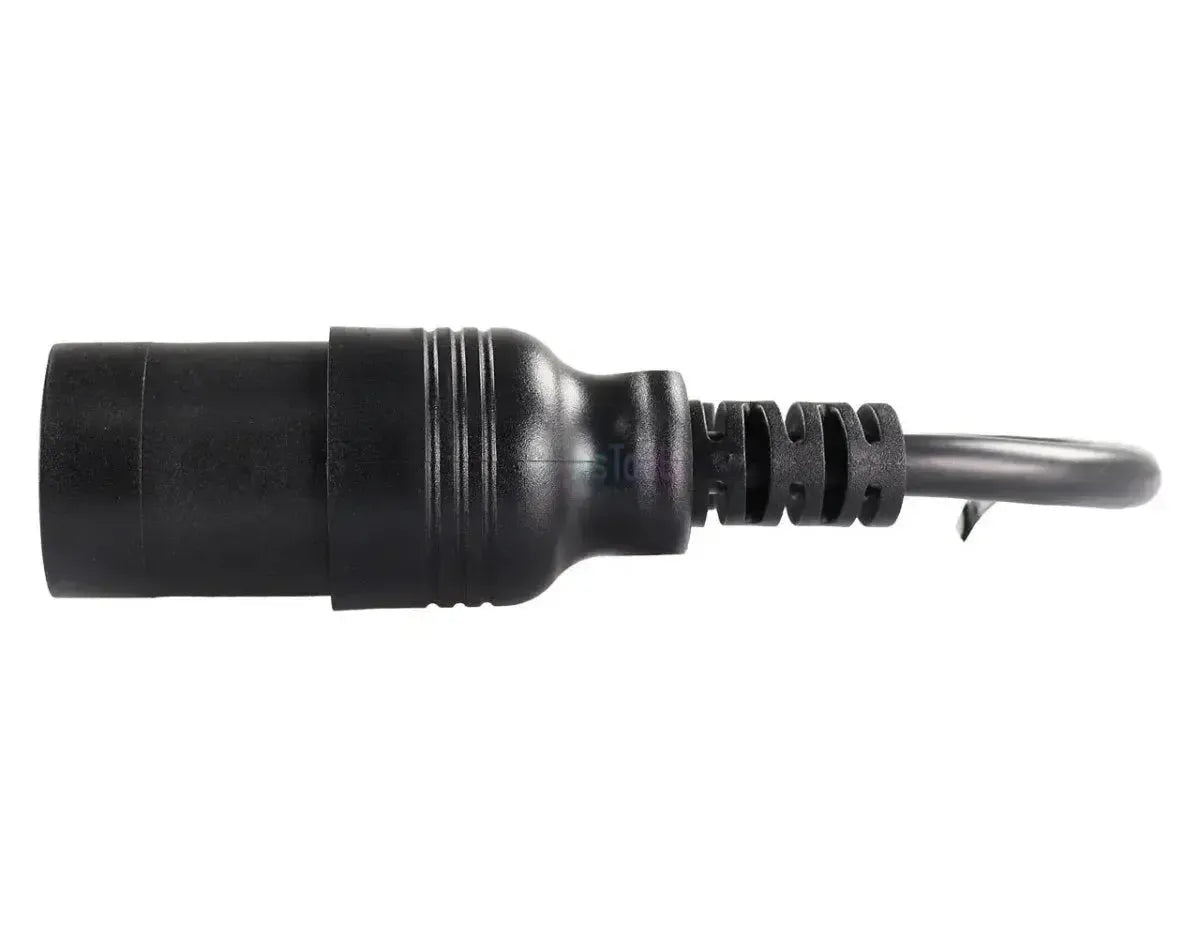

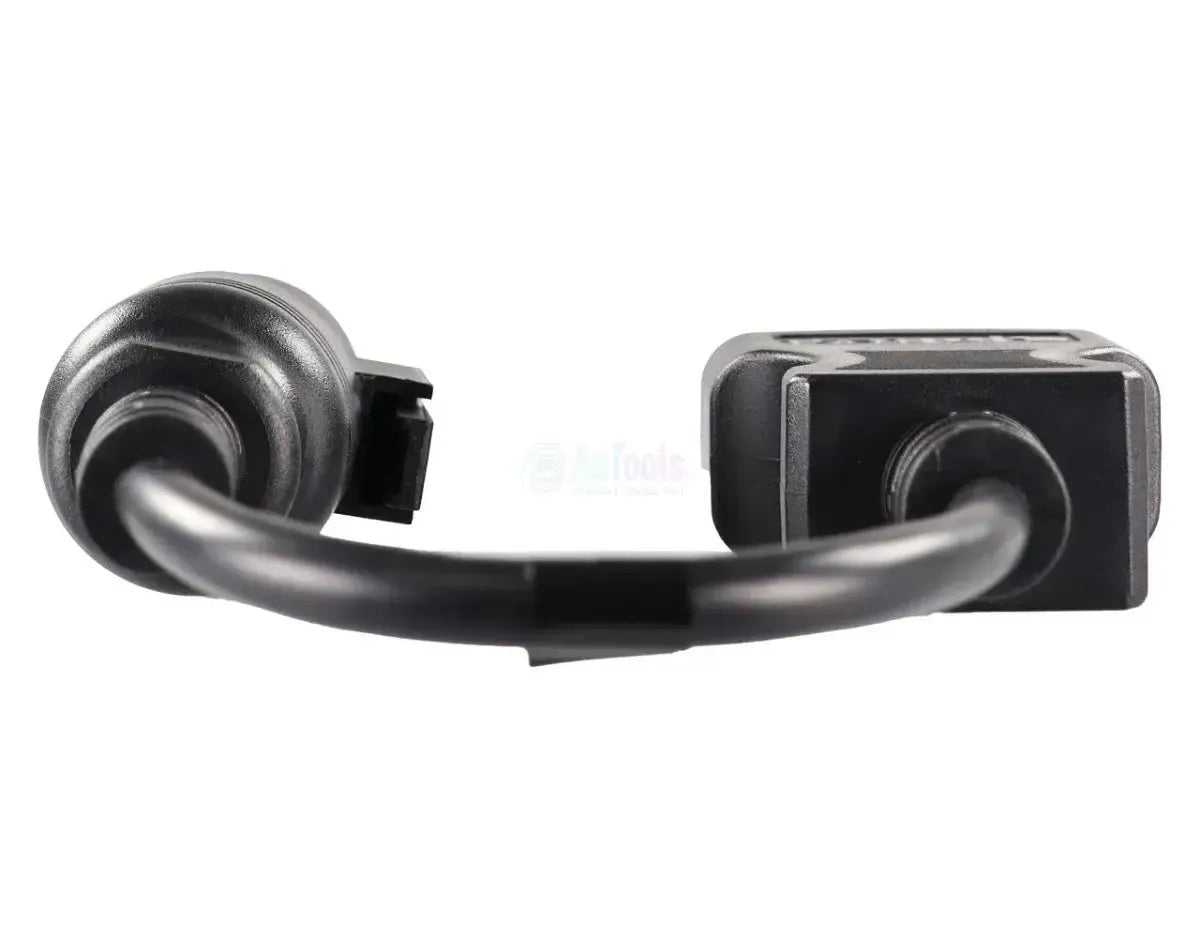

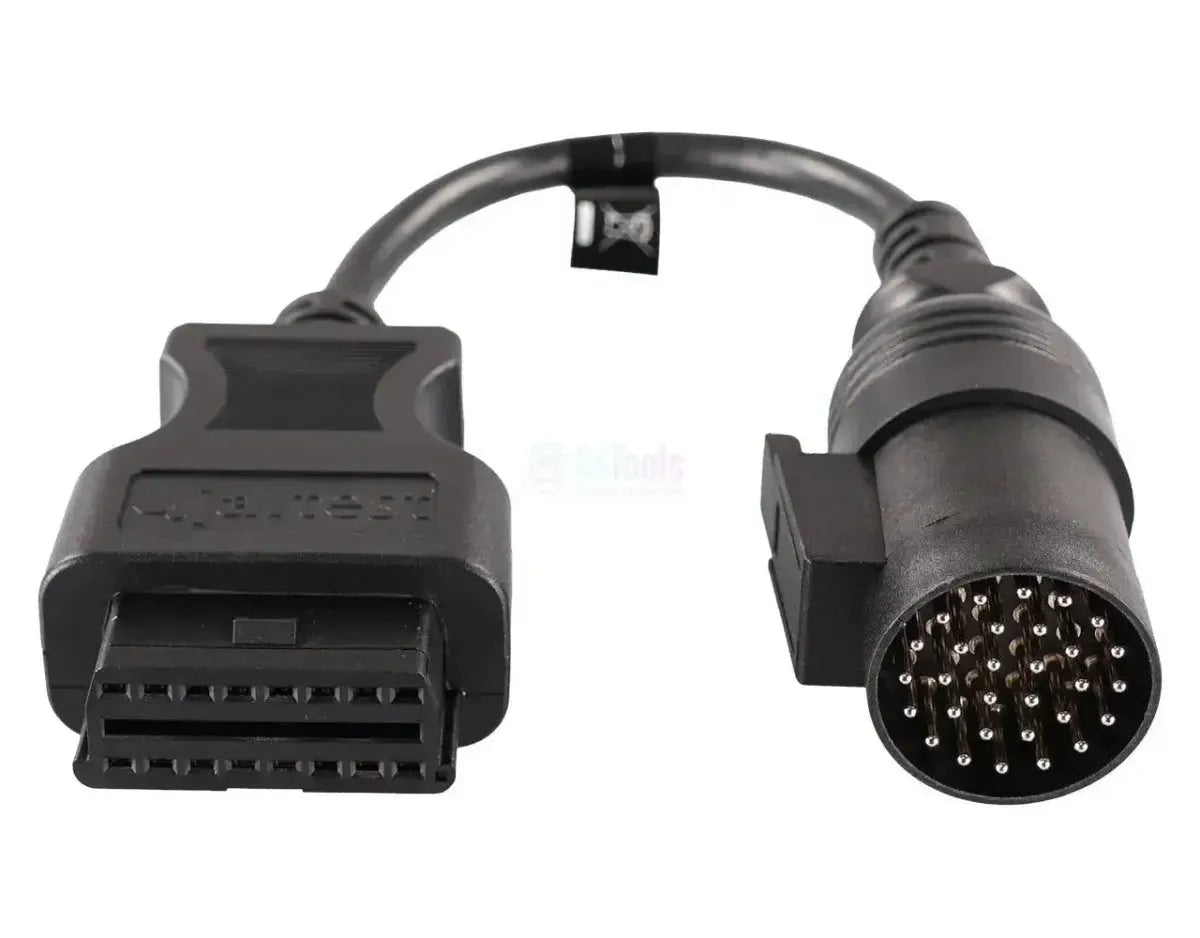

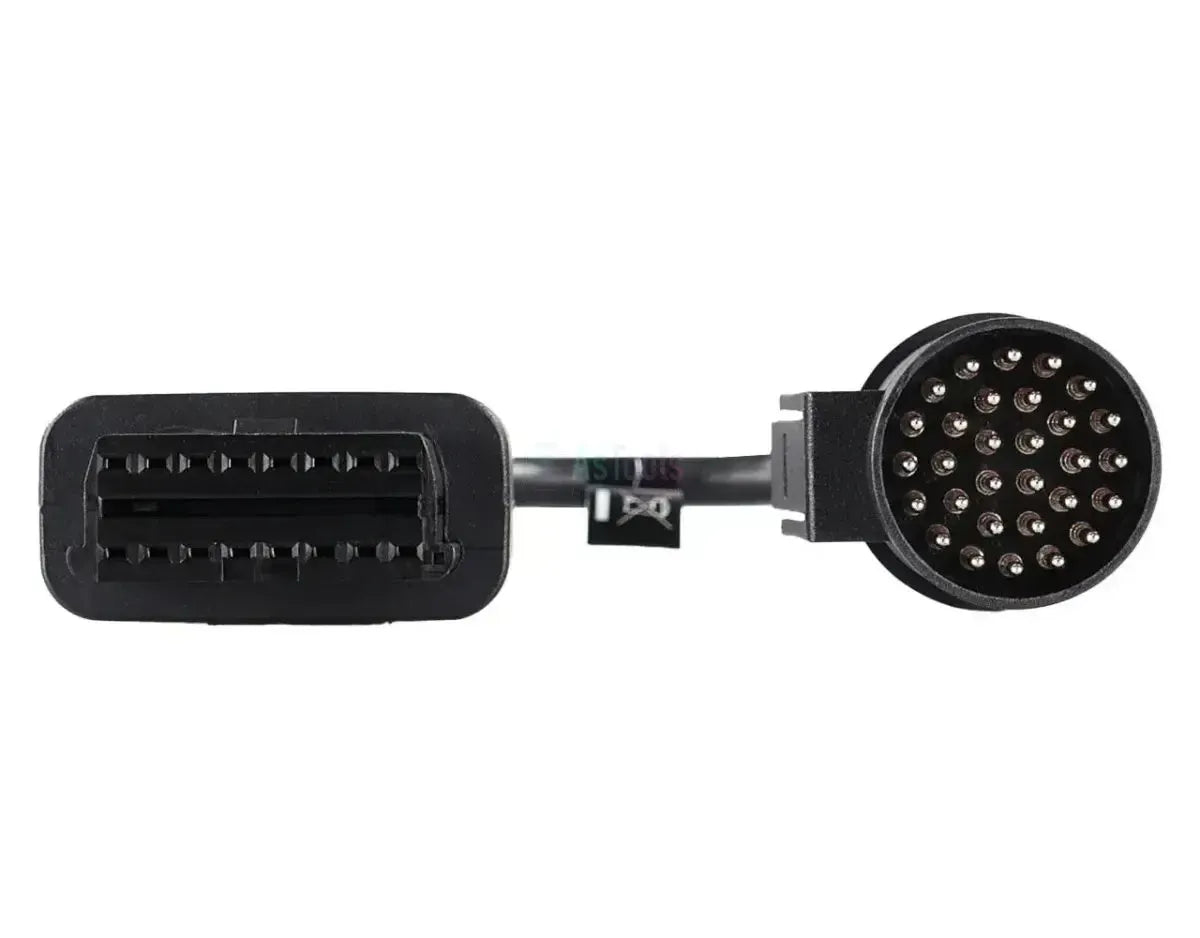

De Jaltest JDC206A zet de 30-polige diagnosestekker van oudere Iveco-bedrijfsvoertuigen om naar de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de voertuigzijde zit een grote ronde stekker met een gekartelde koppelring, een codeernok op de zijkant en dertig pennen in een dicht penveld. Het snoer is 28 tot 30 cm lang en de aansluiting zit in de cabine.
Met de kabel aangesloten bereikt de Jaltest-software de regeleenheden van de oudere zware Iveco-reeks, van EuroCargo en EuroTech tot de eerste Stralis met Cursor-motor. Afhankelijk van model en motorisering zijn dat onder meer de motorregelingen EDC M7 en EDC MS6.2, de versnellingsbak Eurotronic 2 en de rem-, retarder- en luchtveringssystemen. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest CV.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
De kabel is bedoeld voor werkplaatsen die oudere Iveco-vrachtwagens met de Jaltest Link uitlezen. Een EuroCargo uit de jaren negentig draagt duidelijk minder elektronica dan een Stralis; de onderstaande eenheden komen uit de Iveco-dekking van Jaltest.
Regeleenheden die u kunt benaderen
- EDC M7: Motor, in-lijn inspuitpomp.
- EDC MS6.2: Motor, unitinjectors (Cursor).
- Eurotronic 2: Gerobotiseerde versnellingsbak.
- WTEC III Allison: Automatische versnellingsbak.
- ABS C3 en ABS D-E: Antiblokkeersysteem.
- ABS Knorr-Bremse: Antiblokkeersysteem.
- EBS en EBS 2: Remmanagement.
- Intarder: KWP en CAN.
- ECAS: Luchtvering, 4x2 en 6x2.
- BC: Carrosseriecomputer.
- CM, DDM/PDM, FFM, RFM: Cabine- en deurmodules.
- CU en IC: Klimaat en instrumenten.
- Startonderbreker: Uit te lezen per uitvoering.
Wat u kunt doen
- Foutcodes: Lezen en wissen per systeem.
- Meetwaarden: In cijfers en grafiek bekijken.
- Componenten: Onderdelen aansturen en testen.
- Parameters: Instellingen wegschrijven.
- Kalibraties: Waar Jaltest een procedure aanbiedt.
Zo gebruikt u hem
- Stekker controleren: Zoek de 30-polige aansluiting in de cabine.
- Aansluiten: Steek de JDC206A erop en zet de koppelring vast.
- Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel.
- Contact aan: Zet het contact aan, zonder de motor te starten.
- Uitlezen: Kies Iveco, de serie en de motorisering.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. De kabel past op Iveco-bedrijfsvoertuigen met de 30-polige diagnoseaansluiting. Hieronder staan de series in de Jaltest CV-dekking; het eindjaar ligt bij oktober 2005, toen voor vrachtwagens de 16-pins OBD2-aansluiting verplicht werd. Bij de Laverda-maaidorsers met Iveco-motor geldt die grens niet.
Iveco:
- EuroCargo (1e en 2e generatie): 1991 - 2005.
- EuroTech: 1992 - 2002.
- EuroStar: 1993 - 2003.
- EuroTrakker: 1993 - 2004.
- Stralis (Cursor): 2002 - 2005.
- Trakker: 2004 - 2005.
Laverda:
- Maaidorsers met Iveco/FPT-motor: Bouwjaar niet bepalend; de stekker telt.
Verpakkingsinhoud
- 1x Jaltest (JDC206A) | Iveco 30-pins OBD1 – 16-pins OBD2 Verloopkabel | Bedrijfs- en Werkvoertuig
Technische specificaties
Algemeen
- De fabrikant van de kabel. Jaltest-kabels werken met de diagnoseapparatuur van Jaltest.Merk
- Jaltest (Cojali)
- Wat voor kabel het is. Een diagnosekabel verbindt met de diagnosestekker, een meetkabel meet een los onderdeel door.Soort kabel
- Verloopkabel
- Bij welk softwarepakket van Jaltest de kabel hoort. Je hebt een licentie voor die module nodig om de kabel te gebruiken.Jaltest-softwaremodule
- CV bedrijfsvoertuigen
Aansluitingen
- Op welke versie van de Jaltest Link diagnose-interface de kabel past. Niet elke kabel werkt op elke versie.Geschikte Jaltest Link
- Jaltest Link V8.1
- Jaltest Link V9
- De stekker aan de kant van het diagnoseapparaat. Die moet passen op je interface of diagnosekabel.Aansluiting aan interfacekant
- 16-pins OBD2
- De stekker aan de kant van het voertuig, de motor of de machine. Die moet passen op de diagnosestekker of het onderdeel.Aansluiting aan voertuigkant
- 30-pins OBD1
- Hoe lang de kabel is. Een langere kabel geeft meer ruimte om te werken.Kabellengte
- 28 tot 30 cm
Diagnosefuncties
- Of je de actuele waarden van sensoren kunt zien terwijl het voertuig draait. Handig om een storing op te sporen.Meetwaarden live bekijken
- Ja
- Of je onderdelen zelf kunt laten werken vanuit het apparaat. Zo zie je of de storing bij het onderdeel of de bedrading zit.Componenten aansturen
- Ja
- Of je instellingen van de regeleenheid kunt aanpassen. Nodig na vervanging of om het gedrag van een systeem te wijzigen.Parameters instellen
- Ja
Gebruik
- In welke Jaltest-kabelset deze kabel ook zit. Heb je die set al, dan heb je deze kabel misschien al.Onderdeel van kabelset
- Truck- en buskabelset
- Referentienummer
- JDC206A
Overige specificaties
- Toepassing
- Iveco bedrijfsvoertuigen met 30-polige diagnoseaansluiting
- Regeleenheden
- EDC M7 en EDC MS6.2 (motor), Eurotronic 2 en WTEC III Allison (transmissie), ABS en EBS / EBS 2 (remmen), Intarder, ECAS (luchtvering), BC, CM, DDM/PDM, FFM, RFM, CU, IC en startonderbreker
- Onderdeel van kabelset
- Truck- en buskabelset (29362)
- Nodig om te gebruiken
- Jaltest Link V8.1 of V9 met OBD2-diagnosekabel, Jaltest-software met licentie voor Jaltest CV
