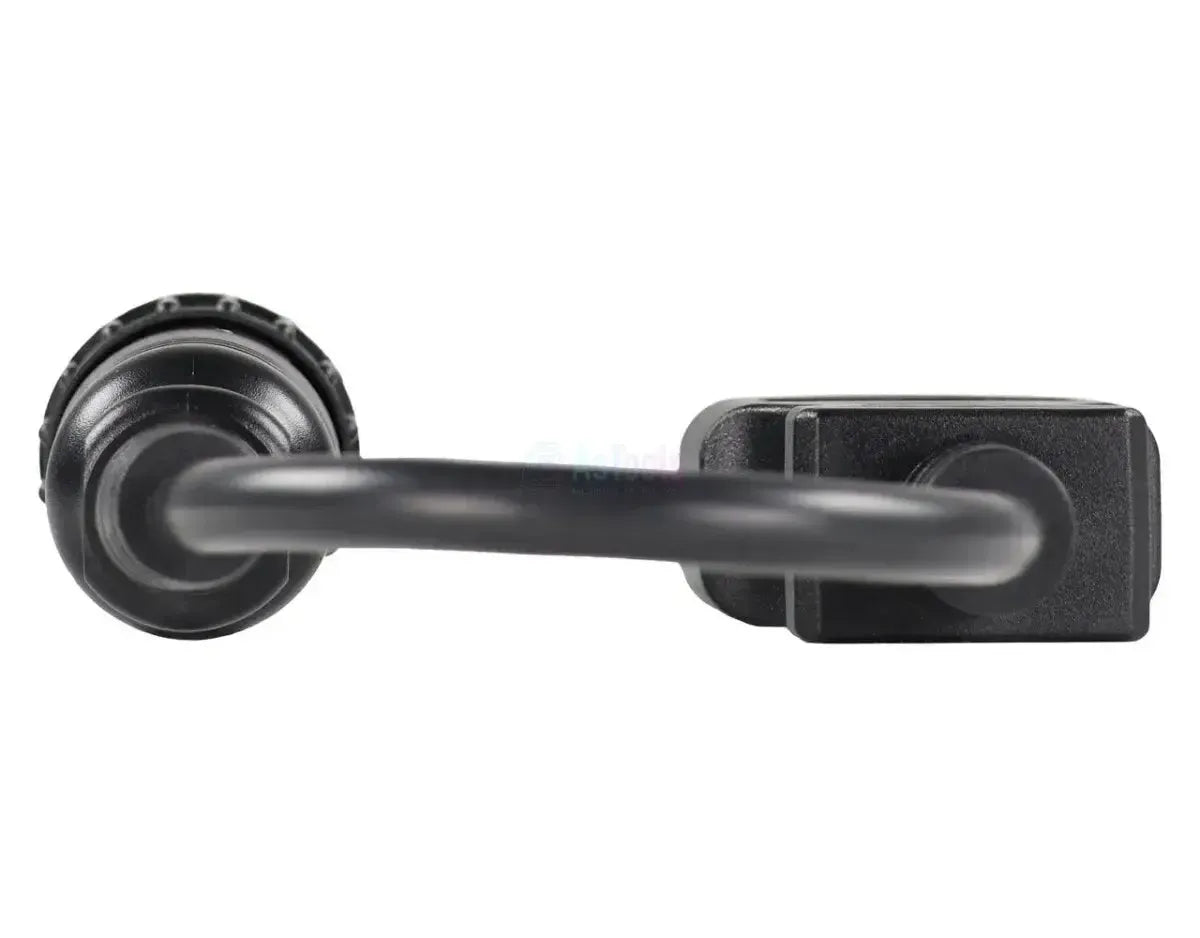

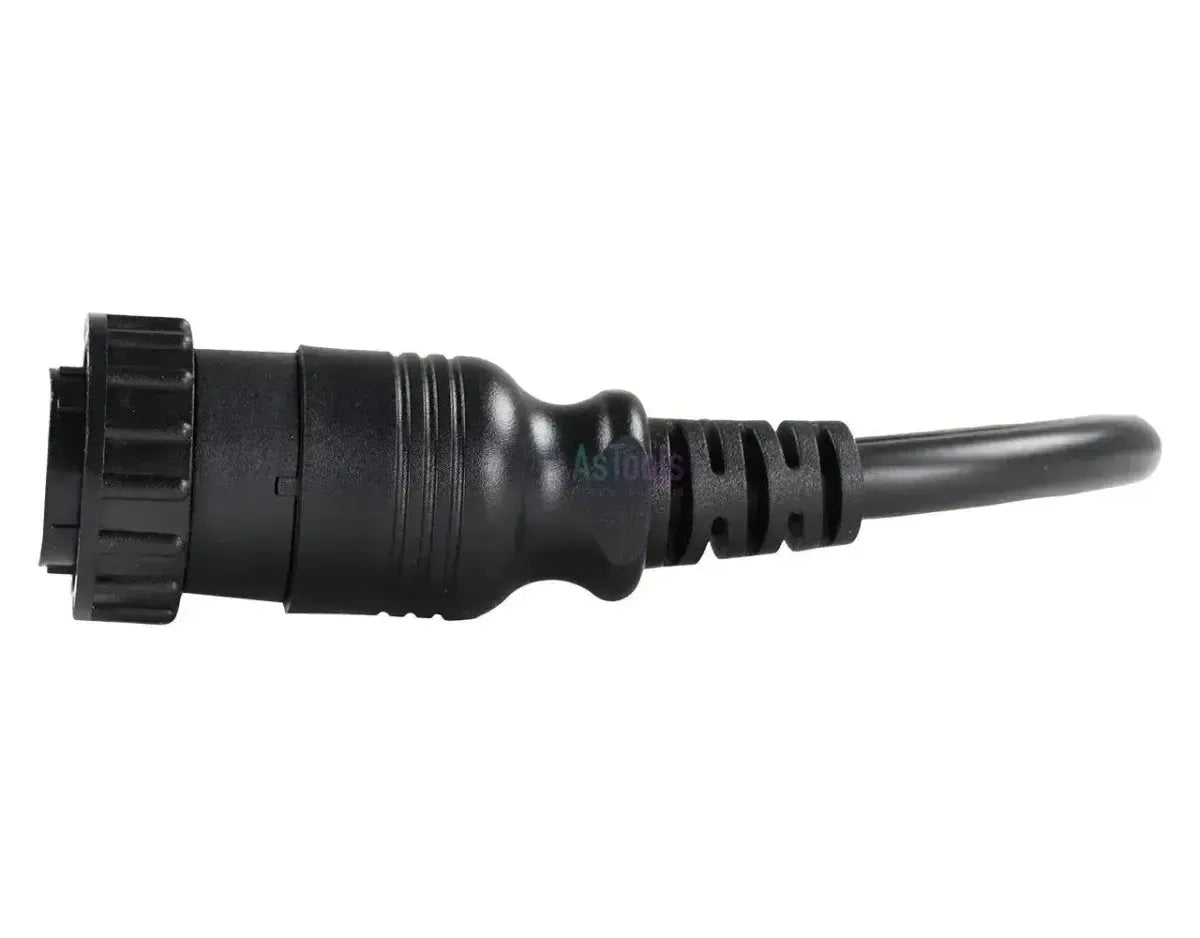

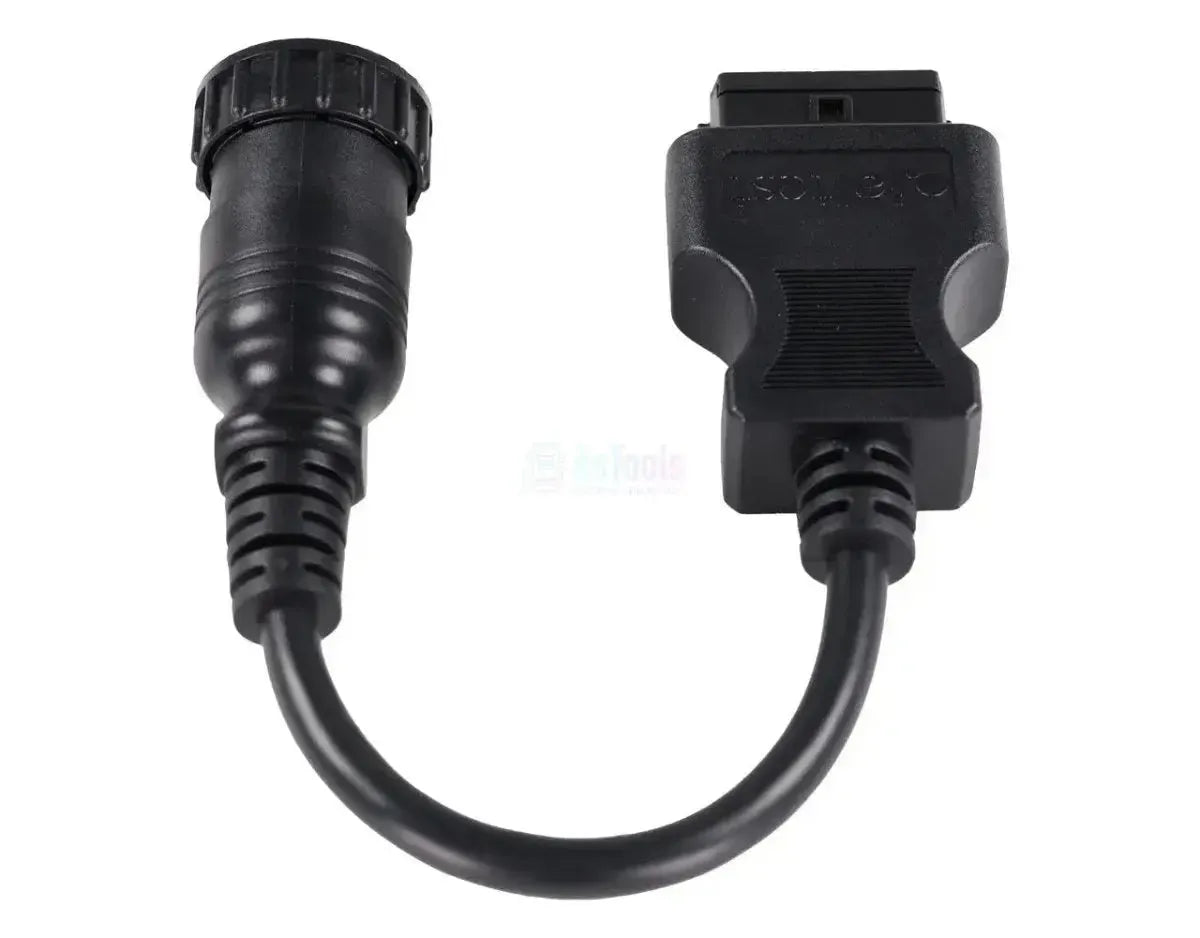

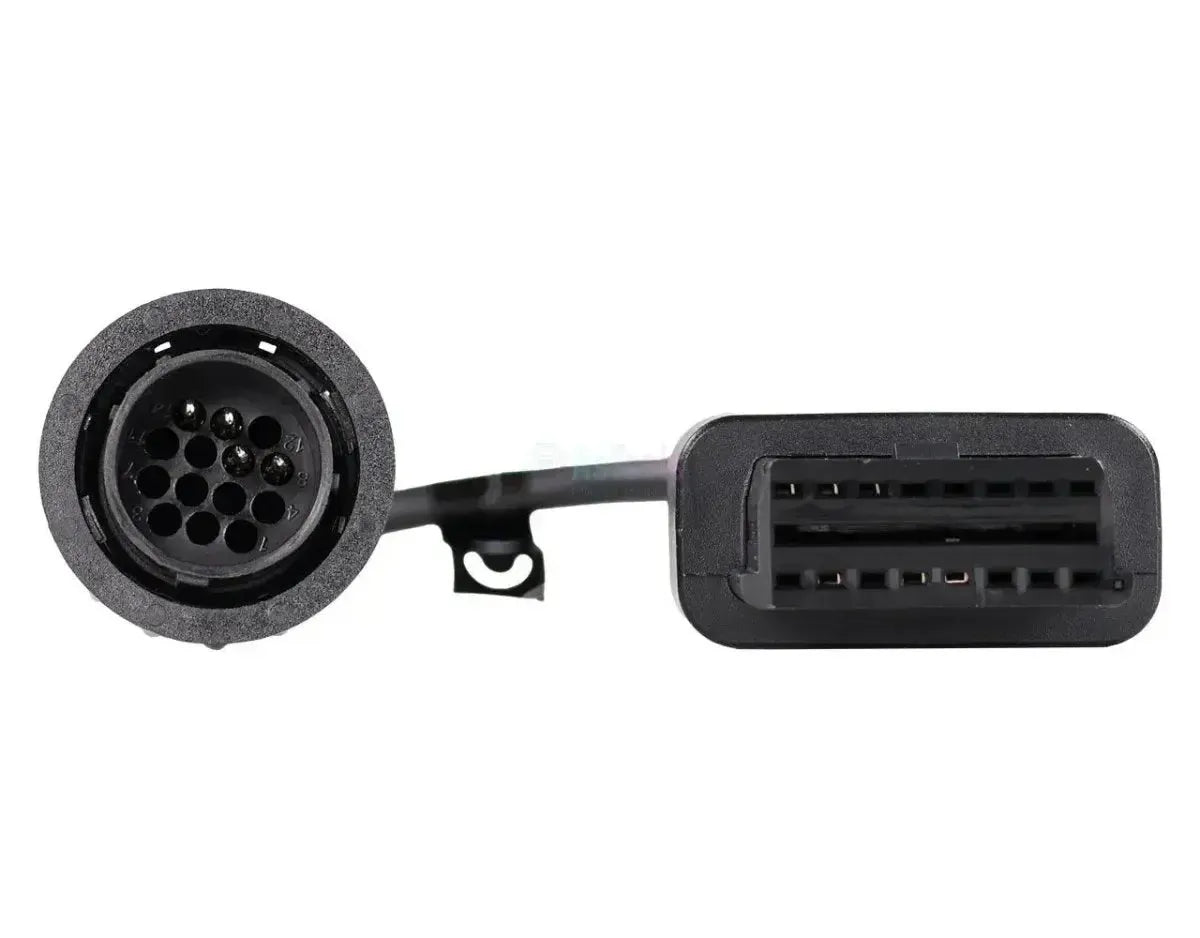

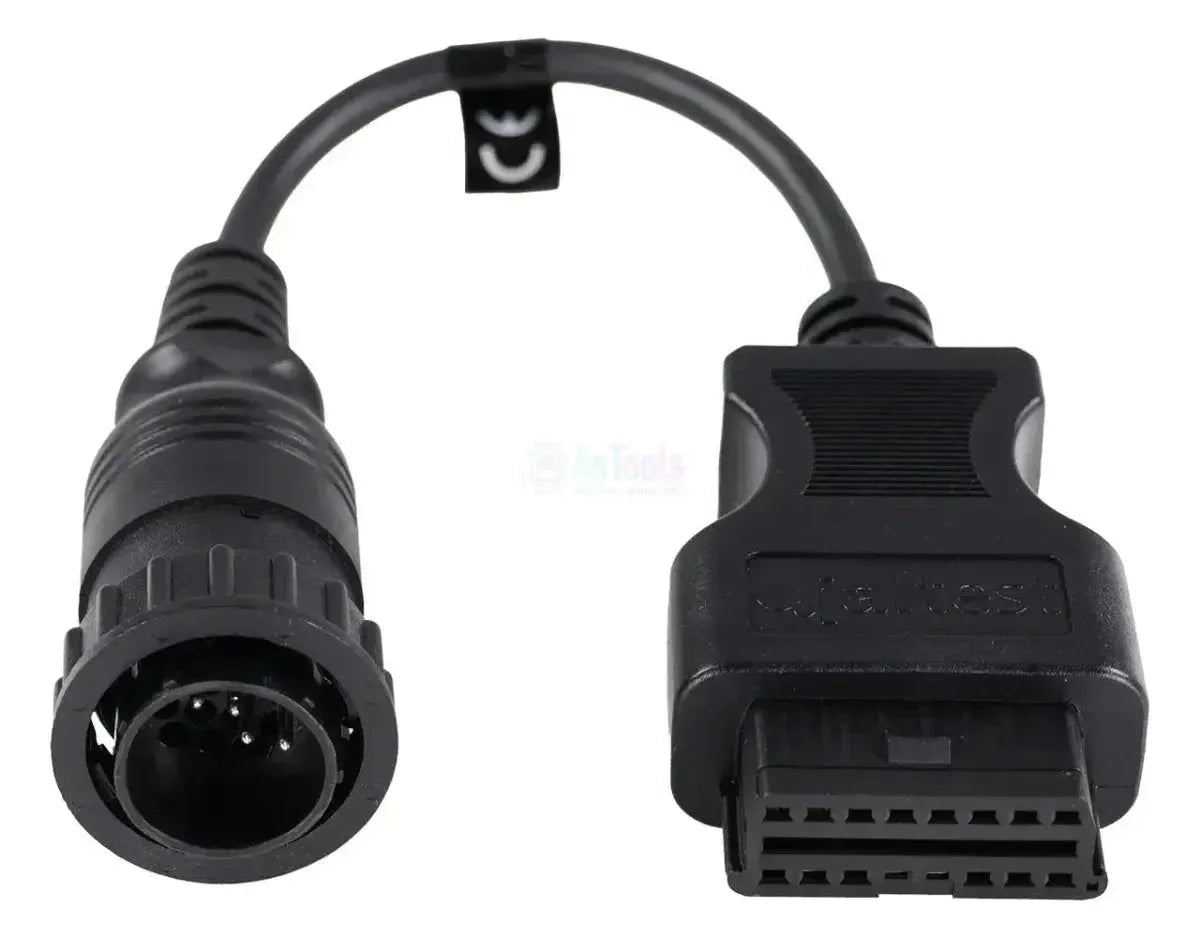

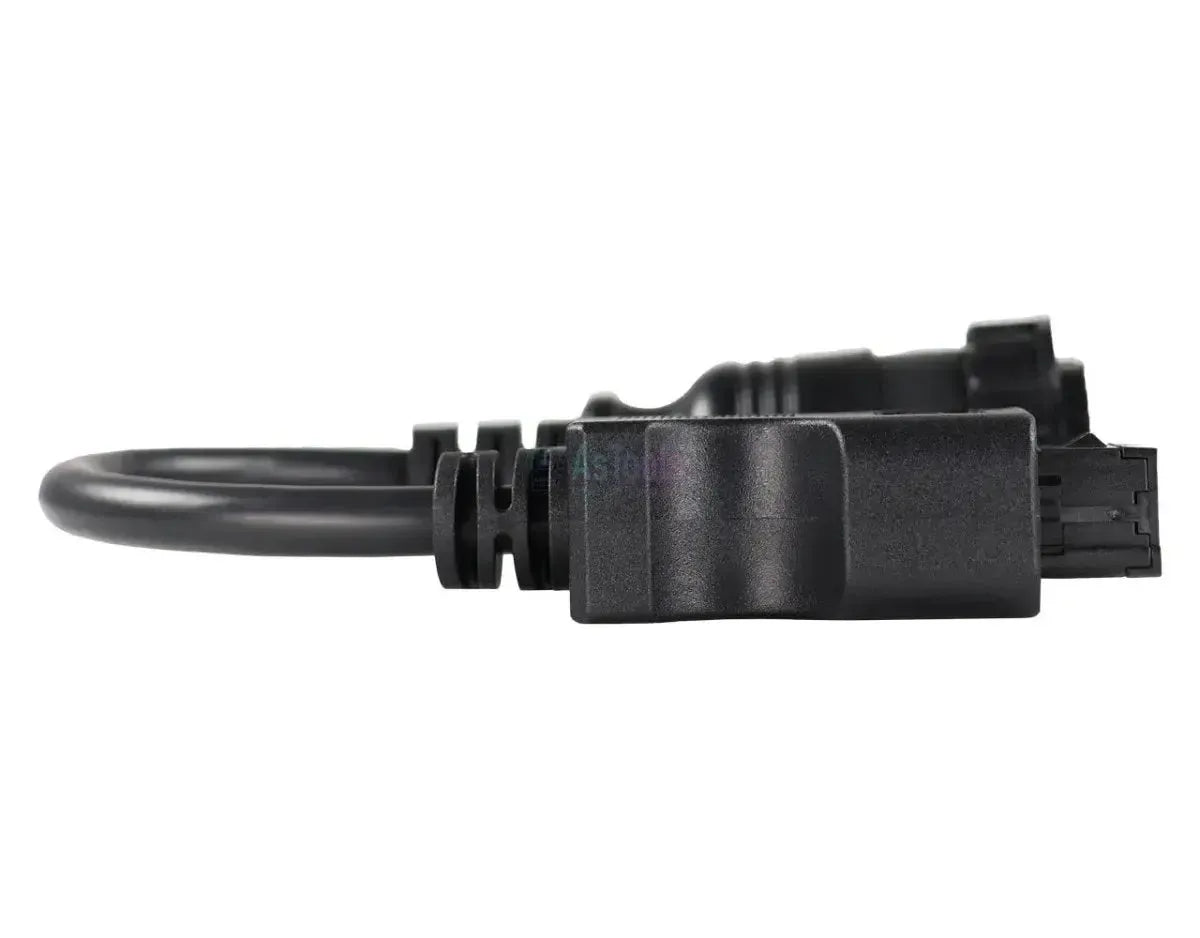

De Jaltest JDC509A koppelt de diagnoseaansluiting van machines van Volvo Construction Equipment aan de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een ronde zwarte connector met een geribbelde vergrendelring en pennen in een verzonken contacthouder. De aansluiting zit in de cabine en de kabel meet 28 tot 30 cm.
Via deze kabel bereikt u de voertuigcomputer VECU en V2ECU, de motorregeling EDC, de transmissieregelingen TECU en ZF Ergopower en de eenheden CU (klimaat), CCU (cabinemodule), IC (instrumentenpaneel) en W-ECU (telematica). Op een EC-serie graafmachine voert Jaltest vijf eenheden, op een L-serie wiellader acht. De kabel werkt op de Jaltest Link V8.1 en V9 en valt onder Jaltest OHW.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de machine. Welke eenheden aanwezig zijn, hangt af van de serie en de generatie van de machine.
Regeleenheden die u kunt benaderen
- VECU en V2ECU: Voertuigcomputer.
- EDC: Elektronische dieselregeling.
- TECU: Transmissie op wielladers.
- ZF Ergopower: Bakregeling op wielladers.
- CU: Airco en cabineverwarming.
- CCU: Cabinemodule op graafmachines.
- IC: Instrumentenpaneel.
- W-ECU: Telematica op wielladers.
Wat u kunt doen
- Foutcodes: Lezen en wissen met omschrijving.
- Meetwaarden: Bekijken, met alarmgrenzen.
- Onderhoud: Intervallen en servicerapport.
Zo gebruikt u hem
- Stekker zoeken: Zoek de ronde aansluiting in de cabine.
- Aansluiten: Steek de JDC509A erin en draai de ring vast.
- Link koppelen: Sluit de OBD2-kant aan op de Jaltest-diagnosekabel.
- Contact aan: Zet het contact aan, zonder de motor te starten.
- Uitlezen: Kies Volvo CE en de serie in Jaltest OHW.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Machines van Volvo Construction Equipment hebben een eigen ronde diagnoseaansluiting met vergrendelring, die u ook op recente machines vindt. Onderstaande series voert Jaltest OHW in de dekking.
Volvo CE:
- EC-serie: Rupsgraafmachines, 1999 - heden.
- ECR-serie: Korte-staart graafmachines.
- EW-serie: Mobiele graafmachines.
- L-serie: Wielladers.
- A-serie: Knikdumpers.
- G-serie: Graders.
- DD- en SD-serie: Walsen.
Verpakkingsinhoud
- 1x Jaltest (JDC509A) | Volvo 16-pins OBD - 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine
Technische specificaties
Algemeen
- De fabrikant van de kabel. Jaltest-kabels werken met de diagnoseapparatuur van Jaltest.Merk
- Jaltest (Cojali)
- Wat voor kabel het is. Een diagnosekabel verbindt met de diagnosestekker, een meetkabel meet een los onderdeel door.Soort kabel
- Verloopkabel
- Bij welk softwarepakket van Jaltest de kabel hoort. Je hebt een licentie voor die module nodig om de kabel te gebruiken.Jaltest-softwaremodule
- OHW bouw- en terreinmachines
- Voor welke soort voertuigen of machines de kabel bedoeld is. Zo zie je snel of hij past bij wat er in je werkplaats komt.Voertuigsoorten
- Bouw- en terreinmachine
Aansluitingen
- Op welke versie van de Jaltest Link diagnose-interface de kabel past. Niet elke kabel werkt op elke versie.Geschikte Jaltest Link
- Jaltest Link V8.1
- Jaltest Link V9
- De stekker aan de kant van het diagnoseapparaat. Die moet passen op je interface of diagnosekabel.Aansluiting aan interfacekant
- 16-pins OBD2
- Hoe lang de kabel is. Een langere kabel geeft meer ruimte om te werken.Kabellengte
- 28 tot 30 cm
Diagnosefuncties
- Of je foutcodes niet alleen kunt lezen maar ook wissen. Bij sommige systemen kan alleen lezen.Foutcodes wissen
- Ja
- Of je de actuele waarden van sensoren kunt zien terwijl het voertuig draait. Handig om een storing op te sporen.Meetwaarden live bekijken
- Ja
- Of je kunt zien wanneer het volgende onderhoud nodig is. Handig om een beurt goed te plannen.Onderhoudsgegevens bekijken
- Ja
Gebruik
- In welke Jaltest-kabelset deze kabel ook zit. Heb je die set al, dan heb je deze kabel misschien al.Onderdeel van kabelset
- OHW-kabelset compleet
- Referentienummer
- JDC509A
- Nodig om te gebruiken
- Jaltest Link
Overige specificaties
- Toepassing
- Volvo Construction Equipment
- Aansluiting machinezijde
- Ronde zwarte connector met vergrendelring, met pennen
- Regeleenheden
- VECU en V2ECU, EDC, TECU, ZF Ergopower, CU, CCU, IC en W-ECU
- Onderdeel van kabelset
- OHW-kabelset compleet (70002026)
