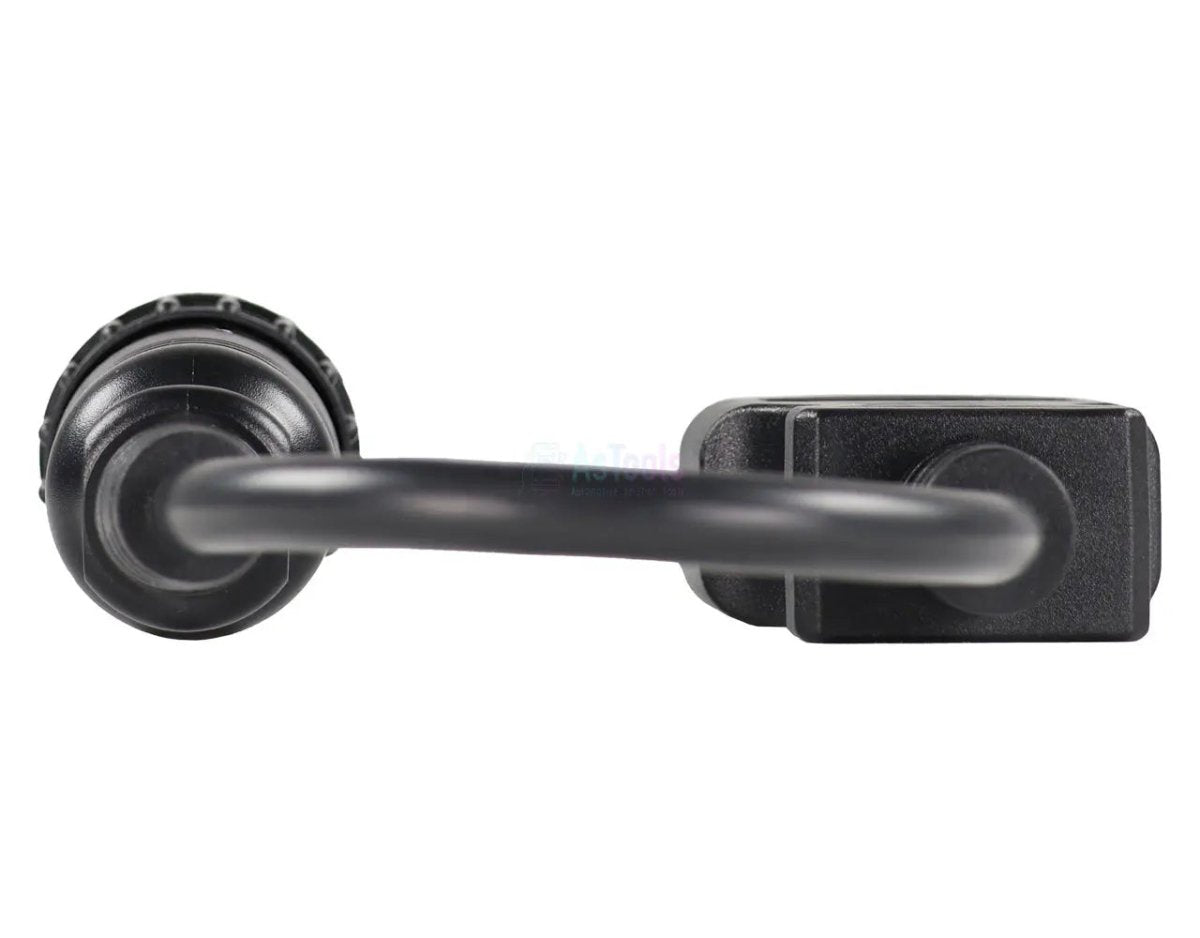

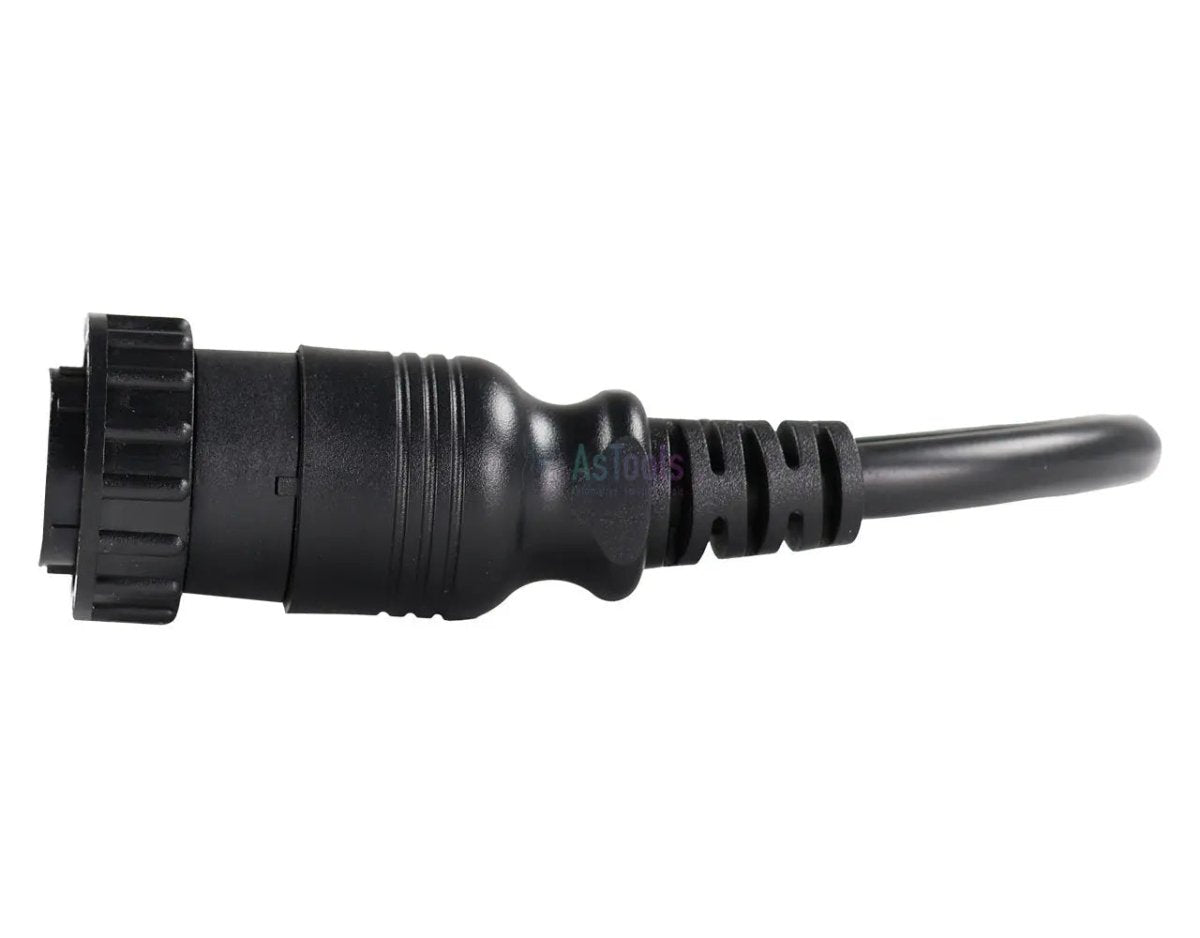

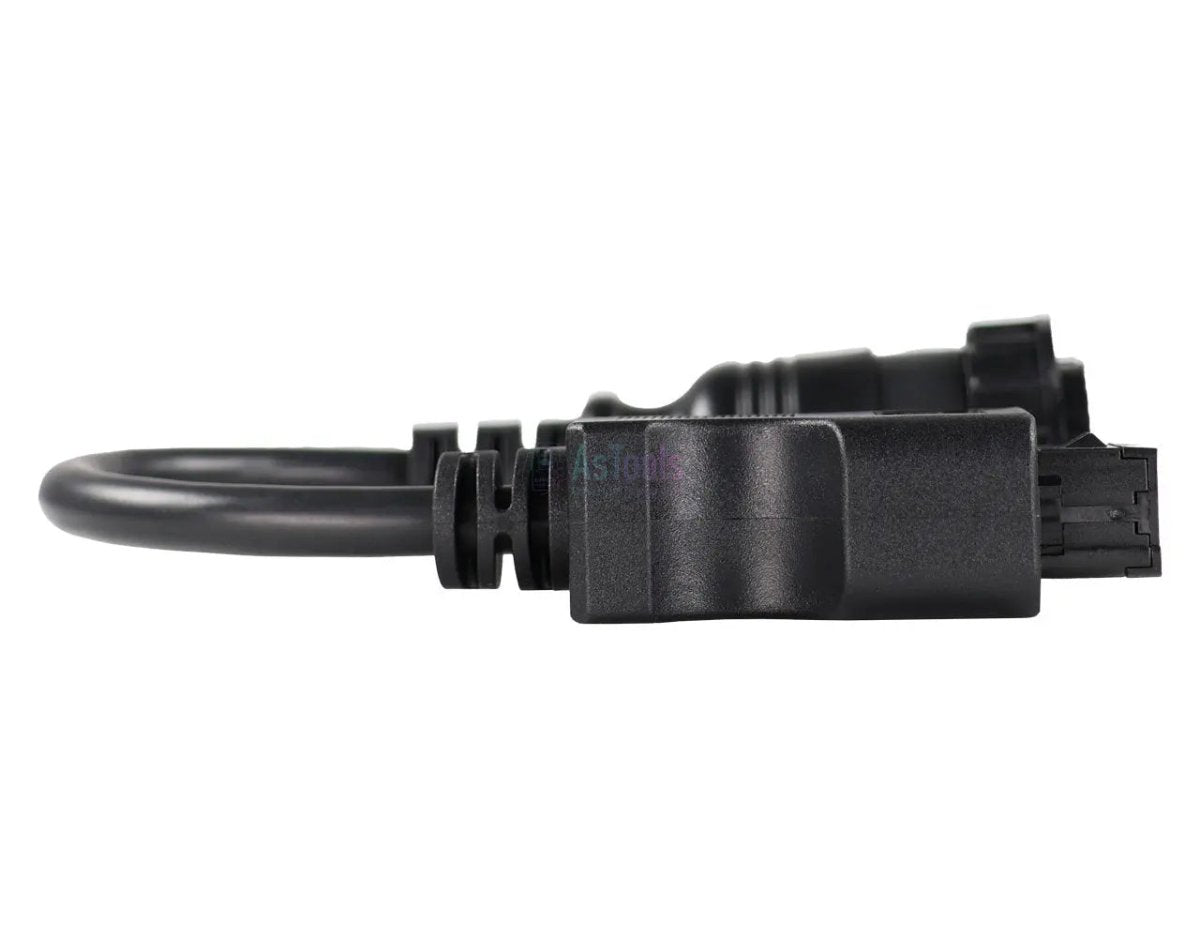

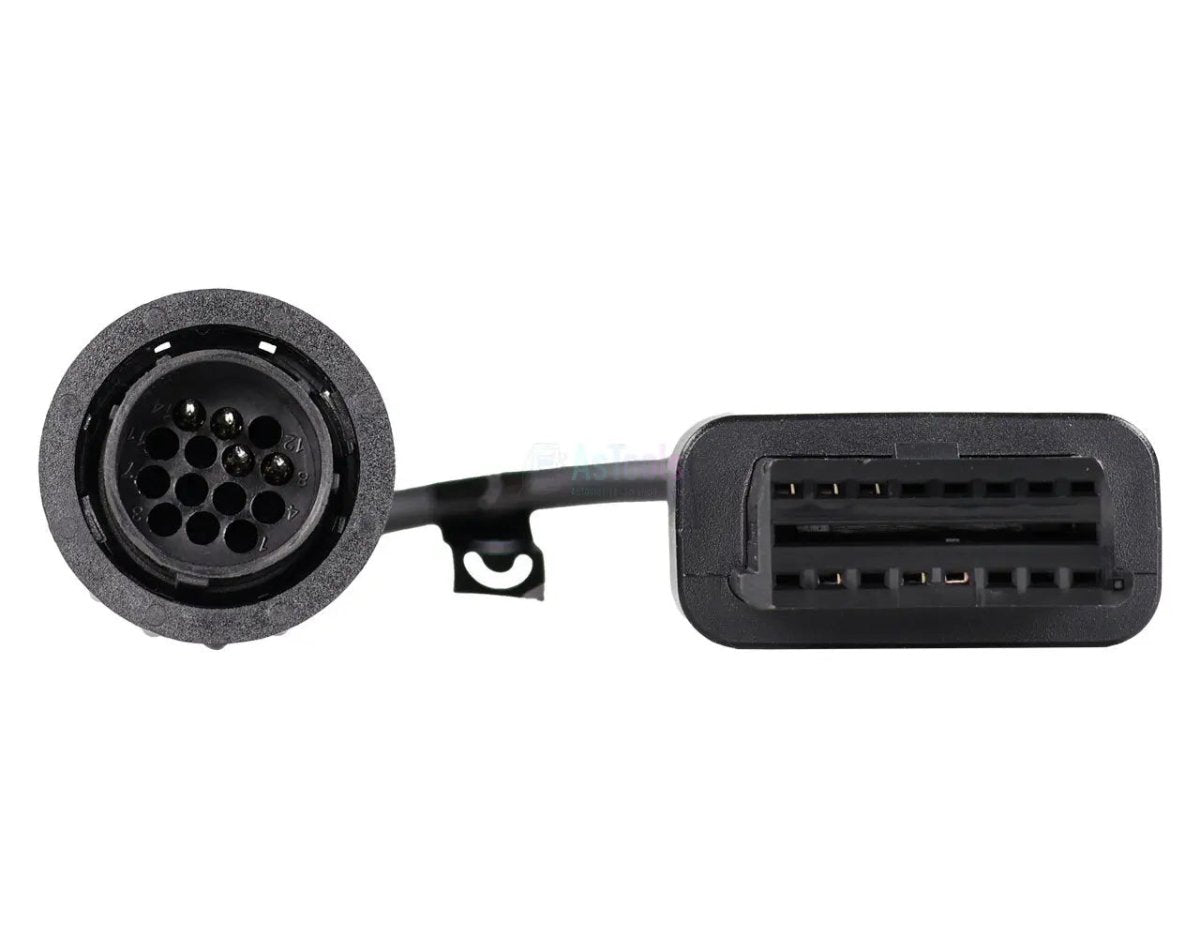

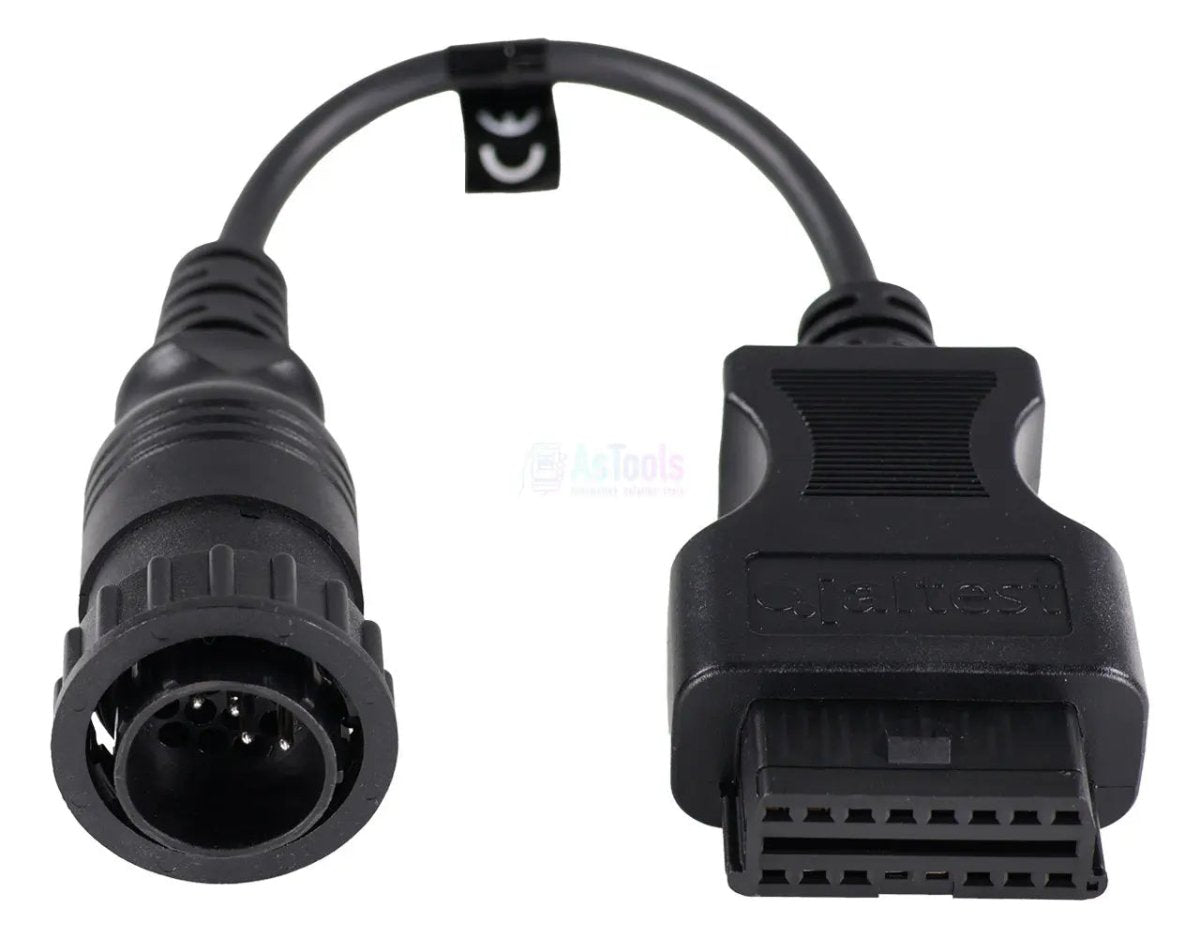

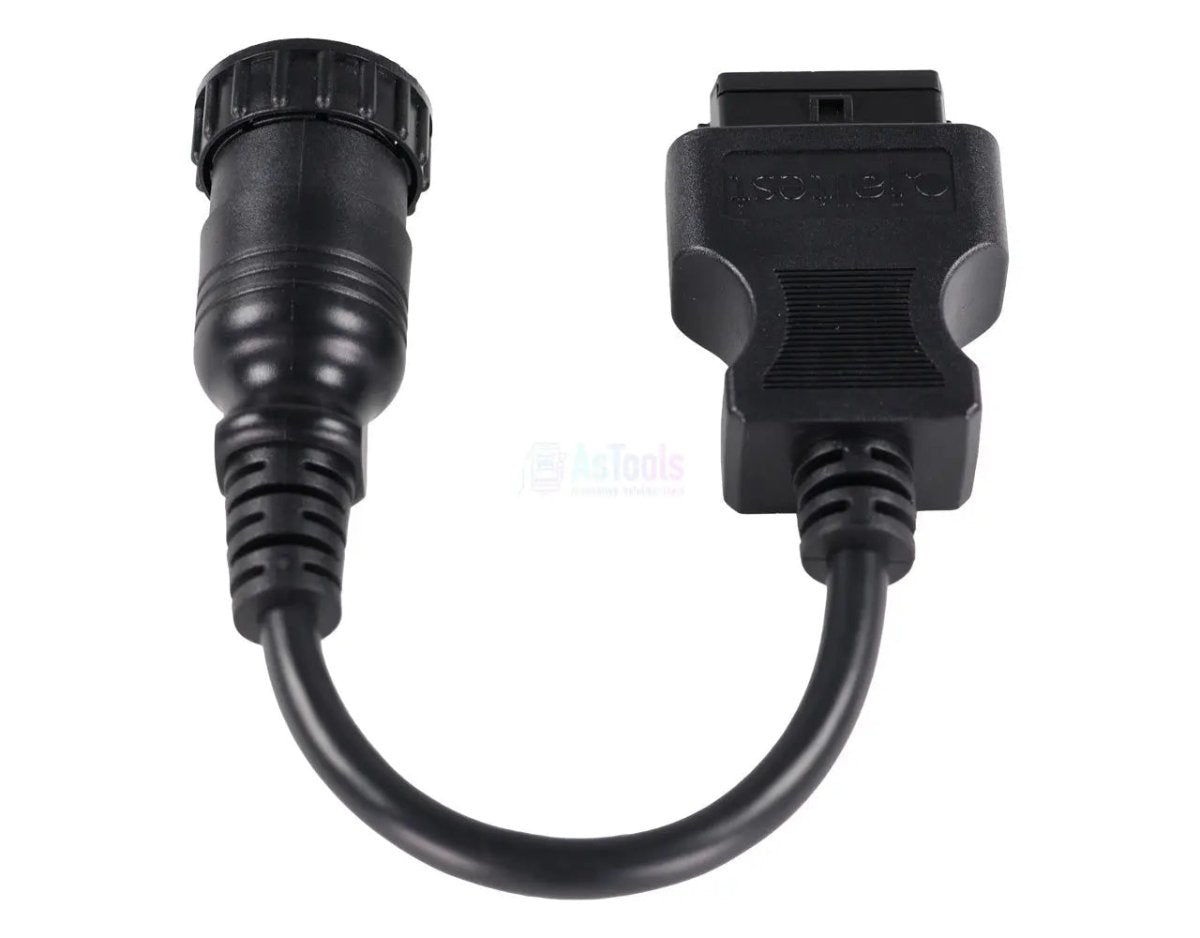

De Jaltest JDC509A koppelt de diagnoseaansluiting van machines van Volvo Construction Equipment aan de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een ronde zwarte connector met een geribbelde vergrendelring en met pennen in een verzonken contacthouder; aan de interfacezijde zit een zwarte 16-pins OBD2-bus. De aansluiting zit in de cabine en de kabel meet 28 tot 30 cm.
Via deze koppeling brengt de Jaltest-apparatuur rechtstreekse communicatie tot stand met de regeleenheden van de machine. Daarmee komt u bij de voertuigcomputer VECU en V2ECU, de motorregeling EDC, de transmissieregelingen TECU en ZF Ergopower en bij de rand-eenheden CU (klimaat), CCU (cabinemodule), IC (instrumentenpaneel) en de telematicamodule W-ECU. Hoeveel eenheden u aantreft verschilt per serie: Op een EC-serie graafmachine voert Jaltest er vijf, op een L-serie wiellader acht. De kabel werkt op de Jaltest Link V8.1 en V9 en valt onder Jaltest OHW (Off-Highway machines).
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de machine. Welke eenheden aanwezig zijn, hangt af van de serie en de generatie van de machine.
Regeleenheden die u kunt benaderen
- Centrale computer VECU en V2ECU (vehicle electronic control unit): De voertuigcomputer die de machinefuncties aanstuurt.
- Motormanagement EDC (electronic diesel control): De elektronische dieselregeling.
- Transmissie TECU (transmission electronic control unit) en ZF Ergopower: De bakregelingen op de wielladers.
- Klimaatregeling CU (climate control): De airconditioning en cabineverwarming.
- Elektronische module CCU (cabin module): De cabinemodule op de graafmachines.
- Instrumentenpaneel IC: Het display met de machinegegevens.
- Telematica W-ECU (telematic module): De dataregistratie- en telematicamodule op de wielladers.
Wat u kunt doen
- Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen, met de omschrijving van de gedetecteerde storing.
- Meetwaarden bekijken: De actuele waarden van de sensoren die de regeleenheid beheert, met de mogelijkheid alarmgrenzen in te stellen.
- Onderhoudsintervallen raadplegen: De servicebeurten en uit te voeren werkzaamheden, met een rapport voor de werkplaatsadministratie. Beschikbaar bij onder meer de EDC-motorregeling en het instrumentenpaneel.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Machines van Volvo Construction Equipment hebben een eigen ronde diagnoseaansluiting met een vergrendelring; op bouwmachines is een gestandaardiseerde OBD2-aansluiting nooit verplicht geworden, dus u vindt deze stekker ook op recente machines.
Volvo CE:
- EC-serie rupsgraafmachines: (1999 - heden)
- ECR-serie korte-staart graafmachines
- EW-serie mobiele graafmachines
- L-serie wielladers
- A-serie knikdumpers
- G-serie graders
- DD- en SD-serie walsen
Verpakkingsinhoud
- 1x Jaltest (JDC509A) | Volvo 16-pins OBD - 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | JDC509A |
| Type | Verloopkabel |
| Toepassing | Volvo Construction Equipment |
| Aansluiting machinezijde | Ronde zwarte connector met vergrendelring, met pennen |
| Aansluiting interfacezijde | 16-pins OBD2 |
| Lengte | 28 tot 30 cm |
| Interface | Jaltest Link V8.1 en V9 |
| Regeleenheden | VECU en V2ECU, EDC, TECU, ZF Ergopower, CU, CCU, IC en W-ECU |
| Segment | Terrein- en Bouwmachine |
| Jaltest-module | Jaltest OHW (Off-Highway machines) |
| Onderdeel van kabelset | OHW-kabelset compleet (70002026) |
