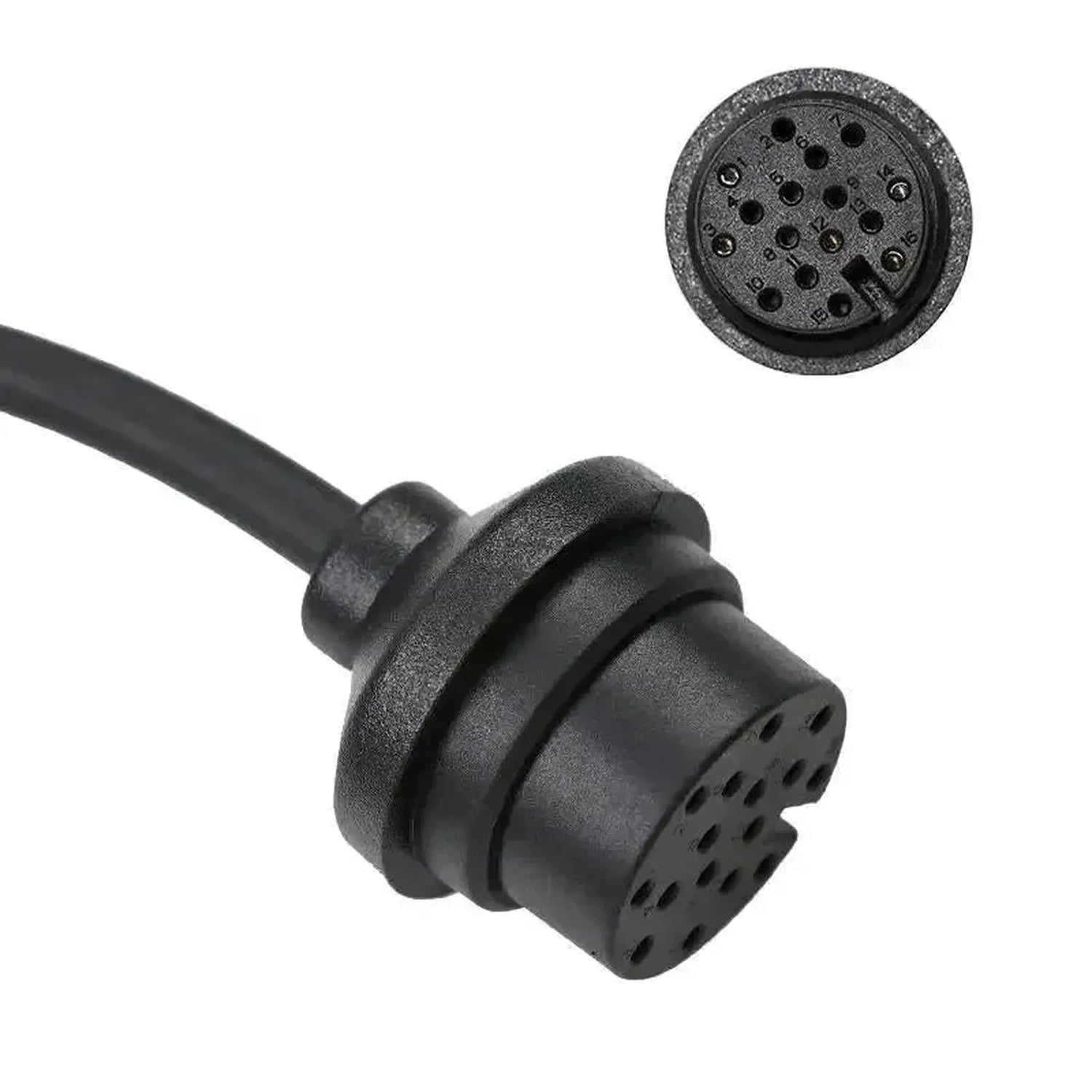

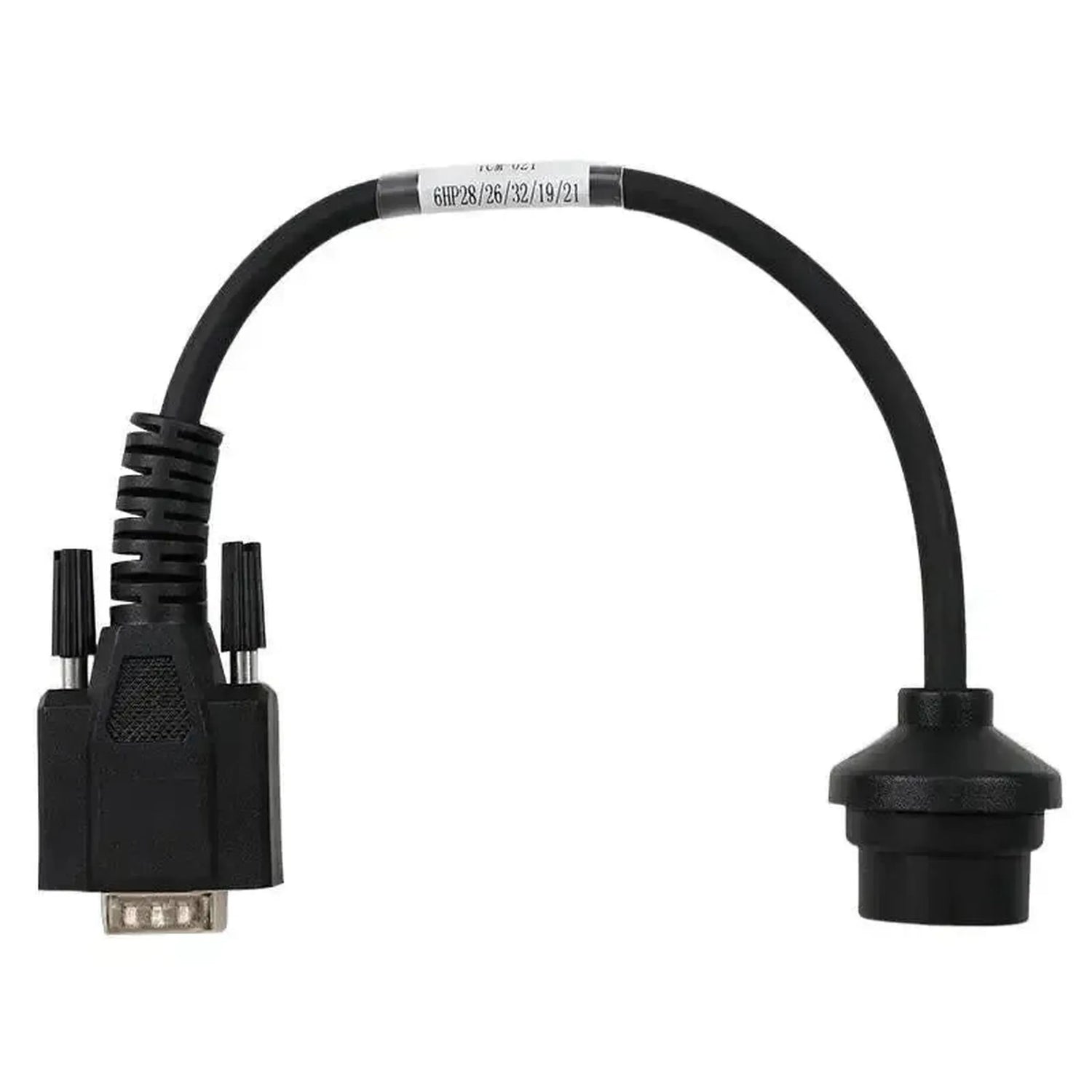

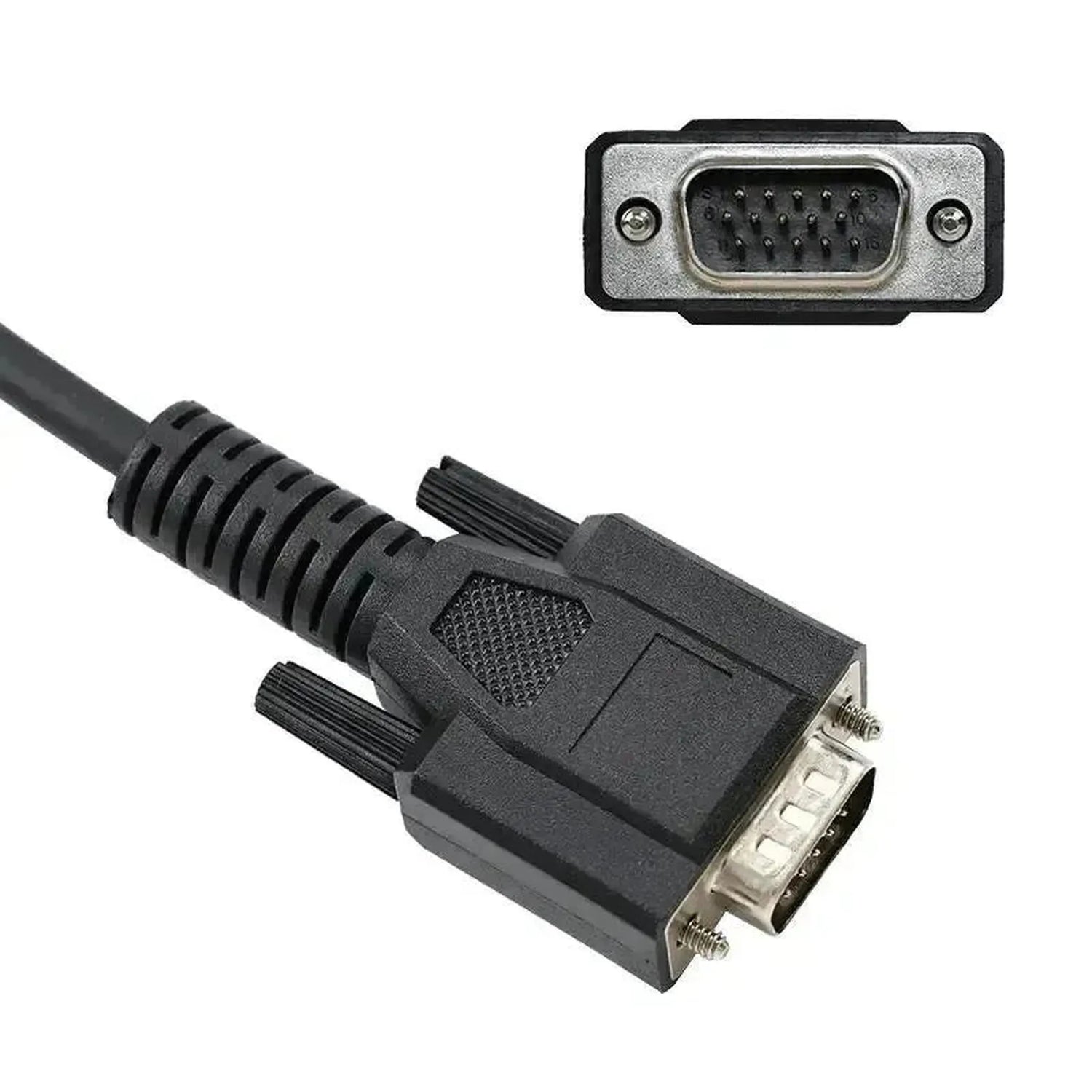

De OBDSTAR TCM-021 is een verloopkabel ontworpen voor directe aansluiting op de transmissiebesturingseenheid (TCM) van voertuigen uitgerust met een ZF 6HP-automaat in de varianten 6HP19, 6HP21, 6HP26, 6HP28 en 6HP32. De kabel verbindt de 16-pins TCM-connector aan de transmissiezijde met een 15-pins DB15-aansluiting voor gebruik met compatibele OBDSTAR programmeurs. Toepassing is gericht op personenauto's van diverse Europese en internationale merken waarbij directe TCM-toegang vereist is.
De verloopkabel maakt het mogelijk om de ZF 6HP TCM rechtstreeks aan te sluiten op de OBDSTAR programmeur, zodat gegevensuitwisseling buiten de voertuig-OBD-poort om plaatsvindt. Dit is noodzakelijk wanneer de TCM via de standaard diagnosekoppeling niet of onvolledig bereikbaar is. De kabel vereist gebruik in combinatie met de OBDSTAR Converter V2; zonder deze converter is de TCM-021 niet functioneel. Via de Converter V2 worden de signalen correct vertaald naar het programmeerinterfaceniveau van het aangesloten OBDSTAR-apparaat, waarna functies zoals het lezen en schrijven van TCM-data mogelijk zijn.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
De TCM-021 verloopkabel ondersteunt de volgende functies bij gebruik met compatibele OBDSTAR apparatuur en de vereiste Converter V2.
- TCM-data lezen: De verloopkabel geeft het aangesloten OBDSTAR-apparaat toegang tot de geheugeninhoud van de ZF 6HP TCM, zodat opgeslagen kalibratie- en configuratiegegevens uitgelezen kunnen worden.
- TCM-data schrijven: Gewijzigde of vervangende TCM-data kan teruggeschreven worden naar de transmissiebesturingseenheid via de directe 16-pins verbinding, zonder tussenkomst van het voertuig-OBD-netwerk.
- Transmissiebesturingseenheid programmeren: Bij vervanging van een ZF 6HP TCM maakt de kabel het mogelijk de nieuwe eenheid te programmeren met de juiste voertuigspecifieke transmissiedata.
- Directe bench-aansluiting: De kabel is geschikt voor gebruik buiten het voertuig (bench-modus), waarbij de TCM los van het voertuig aangesloten en bewerkt wordt.
Compatibele voertuigen en toepassingen
De onderstaande voertuigen zijn uitgerust met een ZF 6HP-automaat (6HP19, 6HP21, 6HP26, 6HP28 of 6HP32) en zijn daarmee in aanmerking voor gebruik met de TCM-021 verloopkabel. Alleen bevestigde toepassingen zijn opgenomen.
Alpina:
- B5 / B7: (2005–2012)
Aston Martin:
- DB9: (2004–2014)
- DBS: (2007–2012)
- Rapide: (2010–2014)
- Virage: (2011–2012)
Audi:
- A4 / S4 / RS4 (B6, B7, B8): 3.0 TDI, 3.2 FSI, 4.2 V8
- A6 / S6 / RS6 (C5 laat, C6): 2.7 TDI, 3.0 TDI, 3.2 FSI, 4.2 V8, 5.2 V10
- A8 / S8 (D3): 3.0 TDI, 4.2 V8, 5.2 V10, 6.0 W12
- Q7 (4L): 3.0 TDI, 4.2 TDI, 4.2 FSI
Bentley:
- Arnage / Azure: 6.75 V8 Twin Turbo (2007–2009)
- Continental GT / GTC / Flying Spur: 6.0 W12 Twin Turbo (2003–2011)
BMW:
- 1-Serie (E81, E82, E87, E88): 118d, 120d, 130i, 135i (vroege en pre-LCI modellen)
- 3-Serie (E46 laat, E90, E91, E92, E93): 320i, 325i, 330i, 335i, 320d, 325d, 330d, 335d
- 5-Serie (E60, E61): 520i t/m 550i, 520d t/m 535d
- 6-Serie (E63, E64): 630i, 645Ci, 650i, 635d
- 7-Serie (E65, E66, F01, F02): 730d, 740i, 745i, 750i, 760i V12
- X3 (E83): (2003–2010)
- X5 (E53 laat, E70): (2004–2013)
- X6 (E71): (2008–2014)
Ford:
- Expedition: (2007–2017)
- F-150: (2009–2017)
- Mustang: V6 en GT V8 (2011–2017)
Jaguar:
- S-Type: V6 en V8 (tot ca. 2008)
- XF: (2008–2013)
- XJ (X350, X358, X351): V6, V8 (tot ca. 2013)
- XK / XKR: V8 en Supercharged (tot ca. 2013)
Land Rover:
- Discovery 3: 2.7 TDV6, 4.4 V8 (2004–2009)
- Discovery 4: 3.0 TDV6, 4.4 V8 (2009–2016)
- Range Rover Sport (L320): 2.7 TDV6, 3.6 TDV8, 4.2 Supercharged, 4.4 V8
- Range Rover Vogue (L322): 3.6 TDV8, 4.4 V8, 4.2 Supercharged
Lincoln:
- Navigator: (2007–2017)
Volkswagen:
- Phaeton: 3.0 TDI, 4.2 V8, 6.0 W12
Verpakkingsinhoud
- 1x OBDSTAR (TCM-021) | ZF (6HP19/21/26/28/32) 16-pins TCM – 15-pins DB15 Verloopkabel | Personenauto
