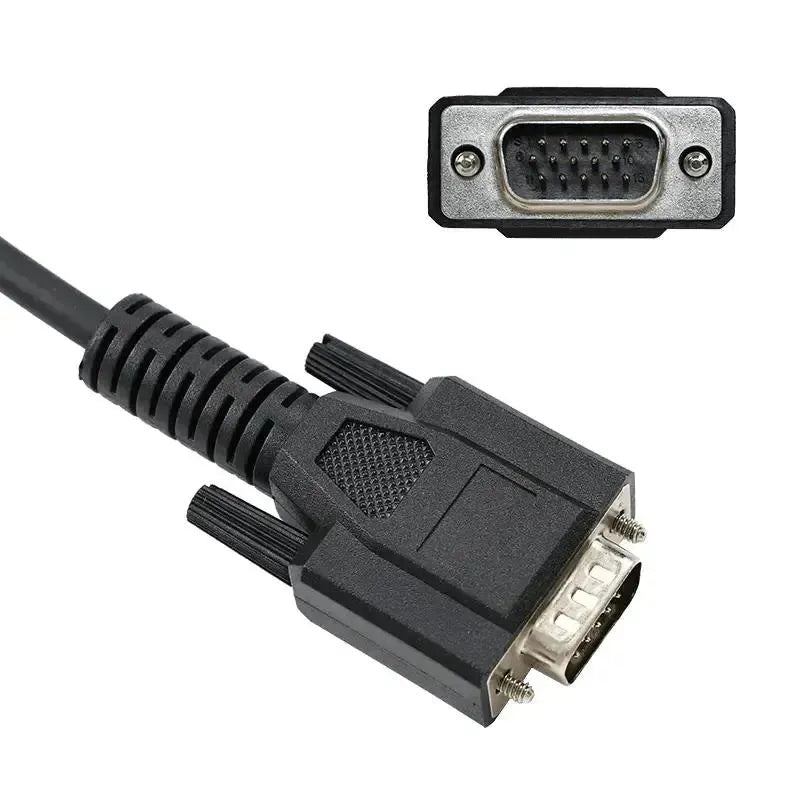

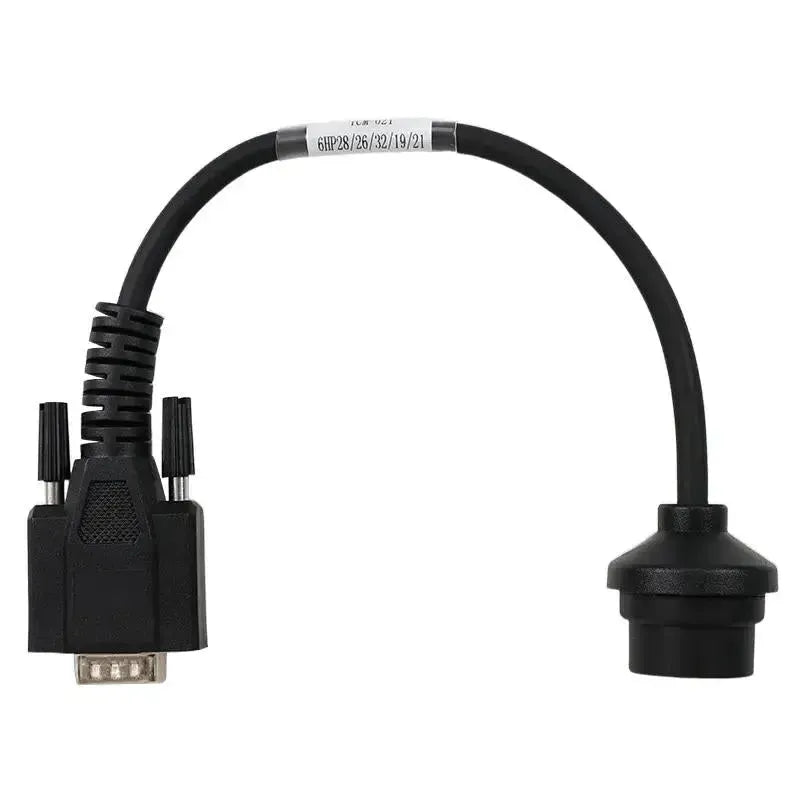

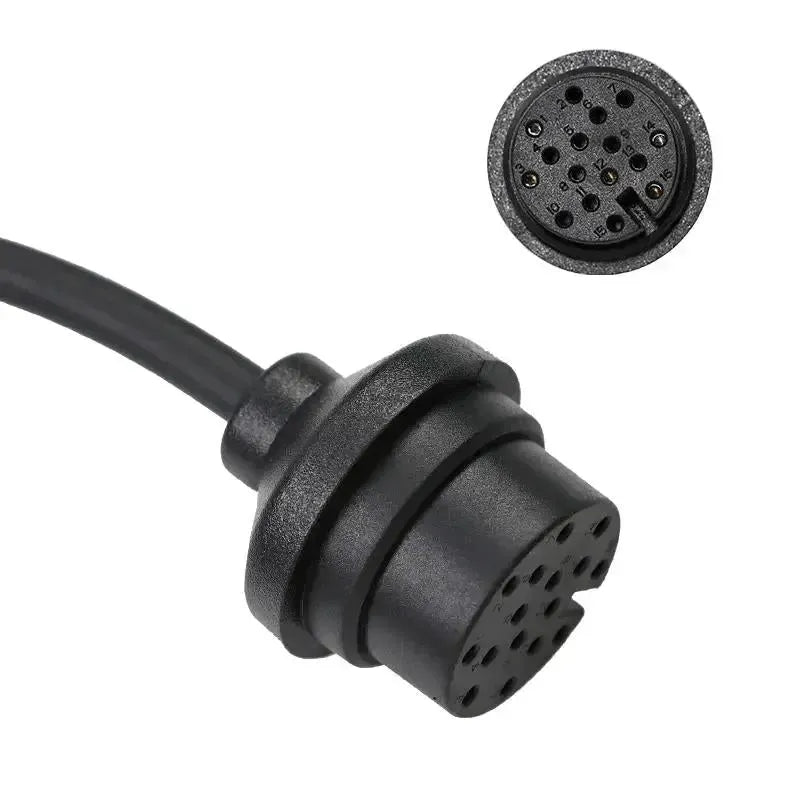

De OBDSTAR TCM-021 is een verloopkabel met aan de voertuigzijde een 16-pins ronde stekker voor de transmissiebesturingseenheid en aan de apparaatzijde een 15-pins DB15-connector. De 16-polige zijde sluit mechanisch direct aan op de TCM van een ZF 6HP-automaat in de varianten 6HP19, 6HP21, 6HP26, 6HP28 en 6HP32, die doorgaans op of in de transmissiebehuizing zit.
De ZF 6HP-serie is bij veel Europese en internationale merken toegepast, en de eigen TCM-aansluiting bestaat om de eenheid te kunnen benaderen wanneer de standaard diagnosekoppeling niet of onvolledig werkt. Bij deze kabel loopt de verbinding niet rechtstreeks naar de programmeur: de TCM-021 is uitsluitend functioneel in combinatie met de OBDSTAR Converter V2, die de signalen vertaalt naar het programmeerinterfaceniveau van het aangesloten apparaat. Zonder die converter werkt de kabel niet. De kabel ontsluit de ZF 6HP-transmissiebesturingseenheid en niets anders. Of u data kunt lezen, schrijven of een vervangende eenheid kunt programmeren, hangt af van de software van uw eigen OBDSTAR-apparaat; de kabel voegt zelf geen voertuigdekking toe.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
De TCM-021 verbindt de transmissiebesturingseenheid van een ZF 6HP-automaat via de Converter V2 met uw OBDSTAR-apparaat.
Regeleenheden die u bereikt
- ZF 6HP transmissiebesturingseenheid: De TCM van de 6HP19, 6HP21, 6HP26, 6HP28 en 6HP32, via de 16-polige ronde connector.
- Losse eenheid op de werkbank: Dezelfde aansluiting is bruikbaar wanneer de TCM los van het voertuig wordt bewerkt.
Wat u kunt doen
- TCM-data lezen: De geheugeninhoud van de ZF 6HP TCM benaderen, zodat opgeslagen kalibratie- en configuratiegegevens uitgelezen kunnen worden.
- TCM-data schrijven: Gewijzigde of vervangende data terugschrijven via de directe 16-pins verbinding, zonder tussenkomst van het voertuig-OBD-netwerk.
- Vervangende eenheid programmeren: Een nieuwe ZF 6HP TCM voorzien van de juiste voertuigspecifieke transmissiedata.
- In bench-modus werken: De eenheid los van het voertuig aansluiten en bewerken.
- Let op: Alle genoemde werkzaamheden vragen zowel de Converter V2 als een OBDSTAR-toestel waarvan de software de betreffende functie ondersteunt.
Compatibele voertuigen en toepassingen
Bepalend is de aanwezigheid van een ZF 6HP-automaat, niet het model. Onderstaande voertuigen zijn uitgerust met een 6HP19, 6HP21, 6HP26, 6HP28 of 6HP32; alleen bevestigde toepassingen zijn opgenomen.
Alpina:
- B5 / B7: (2005–2012)
Aston Martin:
- DB9: (2004–2014)
- DBS: (2007–2012)
- Rapide: (2010–2014)
- Virage: (2011–2012)
Audi:
- A4 / S4 / RS4 (B6, B7, B8): 3.0 TDI, 3.2 FSI, 4.2 V8
- A6 / S6 / RS6 (C5 laat, C6): 2.7 TDI, 3.0 TDI, 3.2 FSI, 4.2 V8, 5.2 V10
- A8 / S8 (D3): 3.0 TDI, 4.2 V8, 5.2 V10, 6.0 W12
- Q7 (4L): 3.0 TDI, 4.2 TDI, 4.2 FSI
Bentley:
- Arnage / Azure: 6.75 V8 Twin Turbo (2007–2009)
- Continental GT / GTC / Flying Spur: 6.0 W12 Twin Turbo (2003–2011)
BMW:
- 1-Serie (E81, E82, E87, E88): 118d, 120d, 130i, 135i (vroege en pre-LCI modellen)
- 3-Serie (E46 laat, E90, E91, E92, E93): 320i, 325i, 330i, 335i, 320d, 325d, 330d, 335d
- 5-Serie (E60, E61): 520i t/m 550i, 520d t/m 535d
- 6-Serie (E63, E64): 630i, 645Ci, 650i, 635d
- 7-Serie (E65, E66, F01, F02): 730d, 740i, 745i, 750i, 760i V12
- X3 (E83): (2003–2010)
- X5 (E53 laat, E70): (2004–2013)
- X6 (E71): (2008–2014)
Ford:
- Expedition: (2007–2017)
- F-150: (2009–2017)
- Mustang: V6 en GT V8 (2011–2017)
Jaguar:
- S-Type: V6 en V8 (tot ca. 2008)
- XF: (2008–2013)
- XJ (X350, X358, X351): V6, V8 (tot ca. 2013)
- XK / XKR: V8 en Supercharged (tot ca. 2013)
Land Rover:
- Discovery 3: 2.7 TDV6, 4.4 V8 (2004–2009)
- Discovery 4: 3.0 TDV6, 4.4 V8 (2009–2016)
- Range Rover Sport (L320): 2.7 TDV6, 3.6 TDV8, 4.2 Supercharged, 4.4 V8
- Range Rover Vogue (L322): 3.6 TDV8, 4.4 V8, 4.2 Supercharged
Lincoln:
- Navigator: (2007–2017)
Volkswagen:
- Phaeton: 3.0 TDI, 4.2 V8, 6.0 W12
Verpakkingsinhoud
- 1x OBDSTAR (TCM-021) | ZF (6HP19/21/26/28/32) 16-pins TCM – 15-pins DB15 Verloopkabel | Personenauto
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | OBDSTAR |
| Artikelnummer | TCM-021 |
| Type | Verloopkabel |
| Toepassing | Lezen, schrijven en programmeren van de TCM van ZF 6HP-automaten |
| Aansluiting voertuigzijde | ZF (6HP19/21/26/28/32) 16-pins TCM |
| Aansluiting apparaatzijde | 15-pins DB15 |
| Regeleenheden | Transmissiebesturingseenheid (TCM) |
| Segment | Personenauto |
| Ondersteunde merken | Alpina, Aston Martin, Audi, Bentley, BMW, Ford, Jaguar, Land Rover, Lincoln en Volkswagen |
| Modelbereik | Modellen met een ZF 6HP19-, 6HP21-, 6HP26-, 6HP28- of 6HP32-automaat |
| Nodig om te gebruiken | OBDSTAR programmeur met 15-pins DB15-interface, zoals de DC706 met MP001-kit |
| Aanvullend nodig | OBDSTAR Converter V2 (apart aan te schaffen, verplicht) |
| Gewicht | 0,1 kg |
