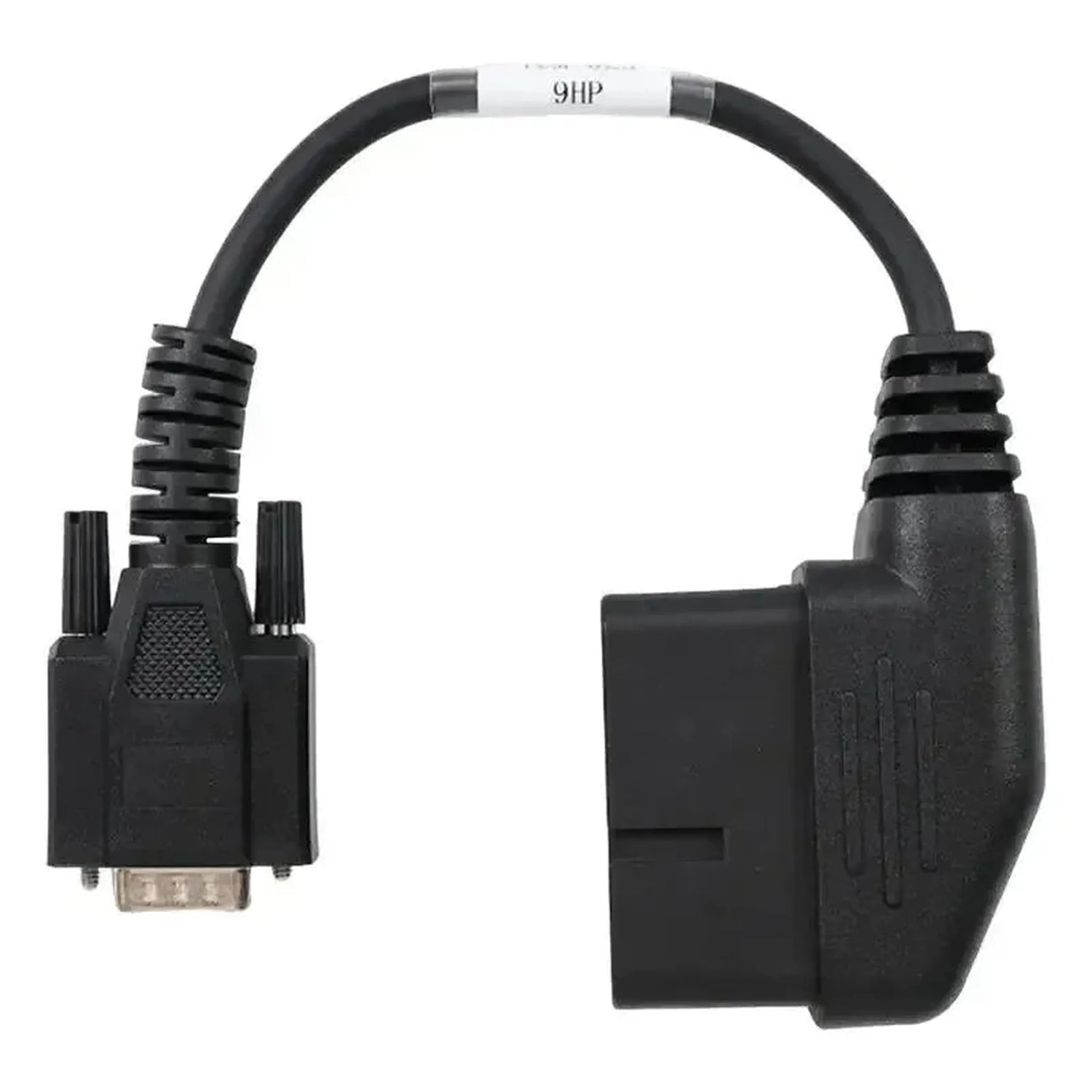

De OBDSTAR TCM-023 is een verloopkabel die een 58-pins TCM-connector omzet naar een 15-pins DB15-aansluiting, geschikt voor gebruik met OBDSTAR uitleesapparaten en programmeurs. De kabel is specifiek ontwikkeld voor de ZF 9HP automaatversnellingsbak, een negentraps transmissie die onder licentie van ZF door verschillende fabrikanten wordt ingezet in personenauto's van merken als Jaguar, Land Rover, Jeep, Fiat, Honda en Acura. Via deze verloopkabel kan de Transmission Control Module (TCM) rechtstreeks worden benaderd voor diagnose en programmering, zonder tussenkomst van de voertuig-OBD2-poort.

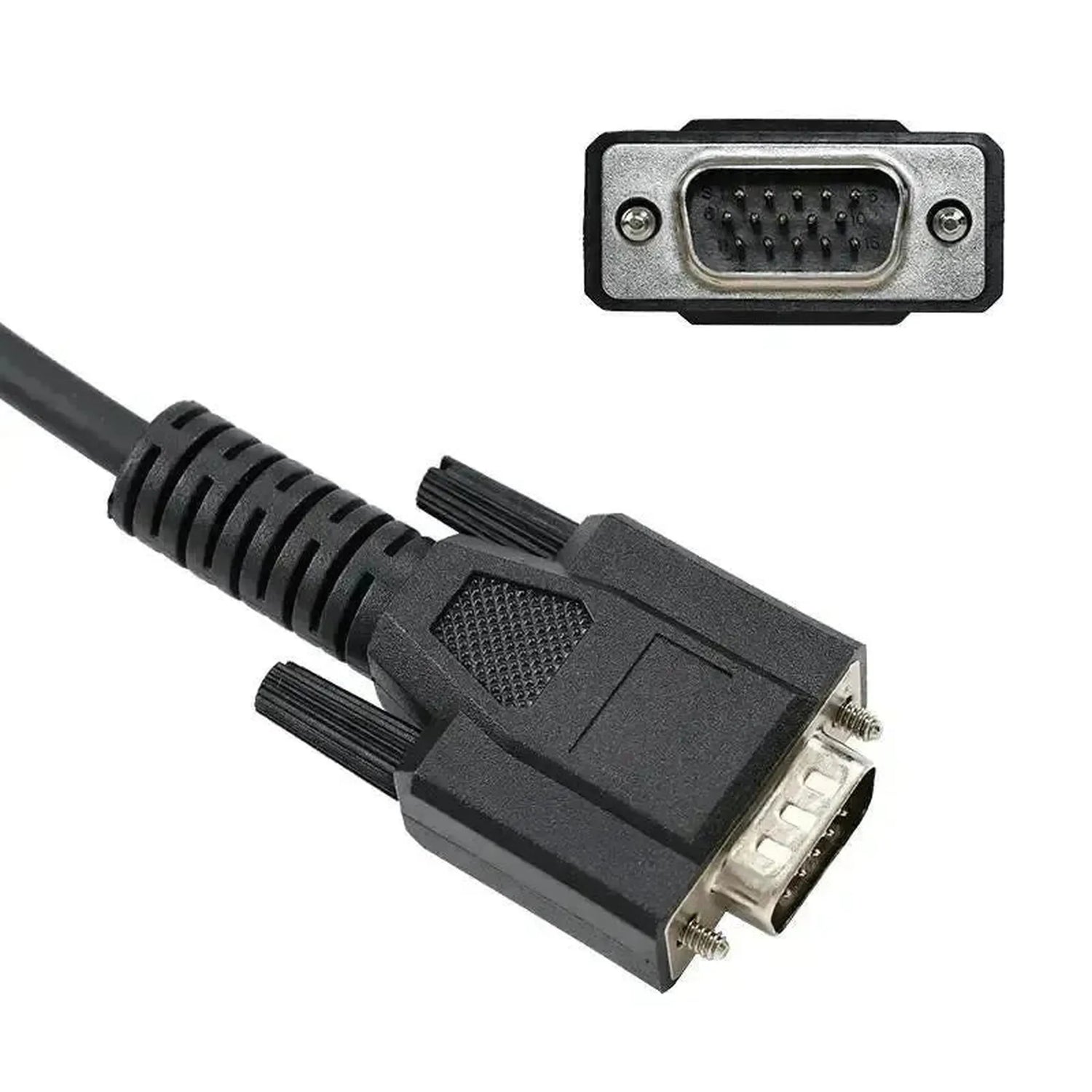

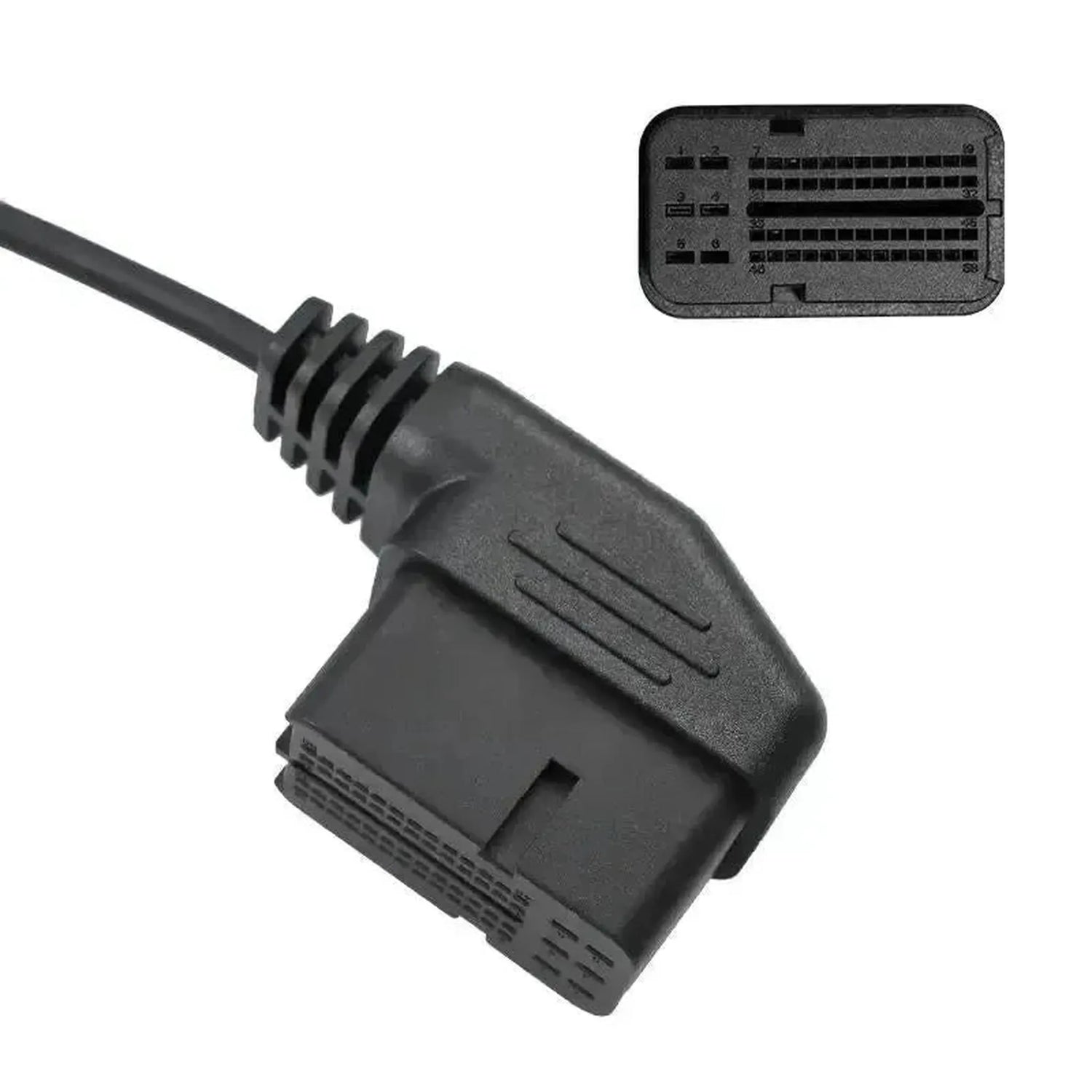

De TCM-023 maakt een directe kabelverbinding mogelijk tussen de TCM-connector van de ZF 9HP-versnellingsbak en het aangesloten OBDSTAR-apparaat. Dit type verbinding, ook wel bench-modus genoemd, omzeilt het voertuignetwerk en geeft het diagnosesysteem directe toegang tot de transmissiebesturingseenheid. Hierdoor kunnen softwaredata worden gelezen en beschreven, ook wanneer communicatie via het voertuig niet mogelijk is — bijvoorbeeld bij een defecte of niet-communicerende TCM. De 58-pins stekker past op de originele TCM-connector van de ZF 9HP, terwijl de DB15-zijde de verbinding legt met de ingangspoort van het OBDSTAR-apparaat.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
De TCM-023 verloopkabel ondersteunt de volgende functies via een directe bench-verbinding met de ZF 9HP TCM, mits het aangesloten OBDSTAR-apparaat deze functies ondersteunt.
- TCM-data uitlezen: De actuele softwareinhoud en configuratiedata van de transmissiebesturingseenheid worden uitgelezen via de directe 58-pins verbinding, onafhankelijk van het voertuignetwerk.
- TCM-software beschrijven: Gewijzigde of vervangende software wordt naar de TCM geschreven, bijvoorbeeld bij vervanging van de besturingseenheid of bij een softwareaanpassing.
- TCM-identificatie: Hardwareversie, softwareversie en kalibratie-identificatoren van de TCM worden uitgelezen ter verificatie vóór of na een programmeeractie.
- Bench-programmering: De TCM wordt buiten het voertuig benaderd en geprogrammeerd, wat toegang biedt ook bij een niet-communicerende of defecte besturingseenheid.
Compatibele voertuigen en toepassingen
De onderstaande voertuigen zijn uitgerust met de ZF 9HP automaatversnellingsbak waarvoor de TCM-023 verloopkabel bestemd is. Bij Stellantis-modellen staat de transmissie ook bekend onder de licentienaam Chrysler 948TE.
Acura:
- MDX: (2016–2020)
- TLX V6: (2015–2020)
Chrysler:
- 200: (2015–2017)
Fiat:
- 500X: (2015–heden)
- Toro (Pick-up): (voornamelijk Zuid-Amerika)
Honda:
- Civic 1.6 i-DTEC (Europese dieselmodellen): (2018–2020)
- CR-V 1.6 i-DTEC (Europese dieselmodellen): (2015–2018)
- Passport: (2019–2023)
- Pilot (hogere uitrustingsniveaus): (2016–2020)
Jaguar:
- E-Pace X540: (modeljaar 2017–heden)
Jeep:
- Cherokee KL: (2014–heden)
- Compass MP: (2017–heden)
- Renegade BU: (2015–heden)
Land Rover:
- Discovery Sport L550: (modeljaar 2015–heden)
- Range Rover Evoque L538 / L551: (modeljaar 2014–heden)
Ram:
- ProMaster City: (2015–2022)
Verpakkingsinhoud
- 1x OBDSTAR (TCM-023) | ZF (9HP) 58-pins TCM – 15-pins DB15 Verloopkabel | Personenauto
