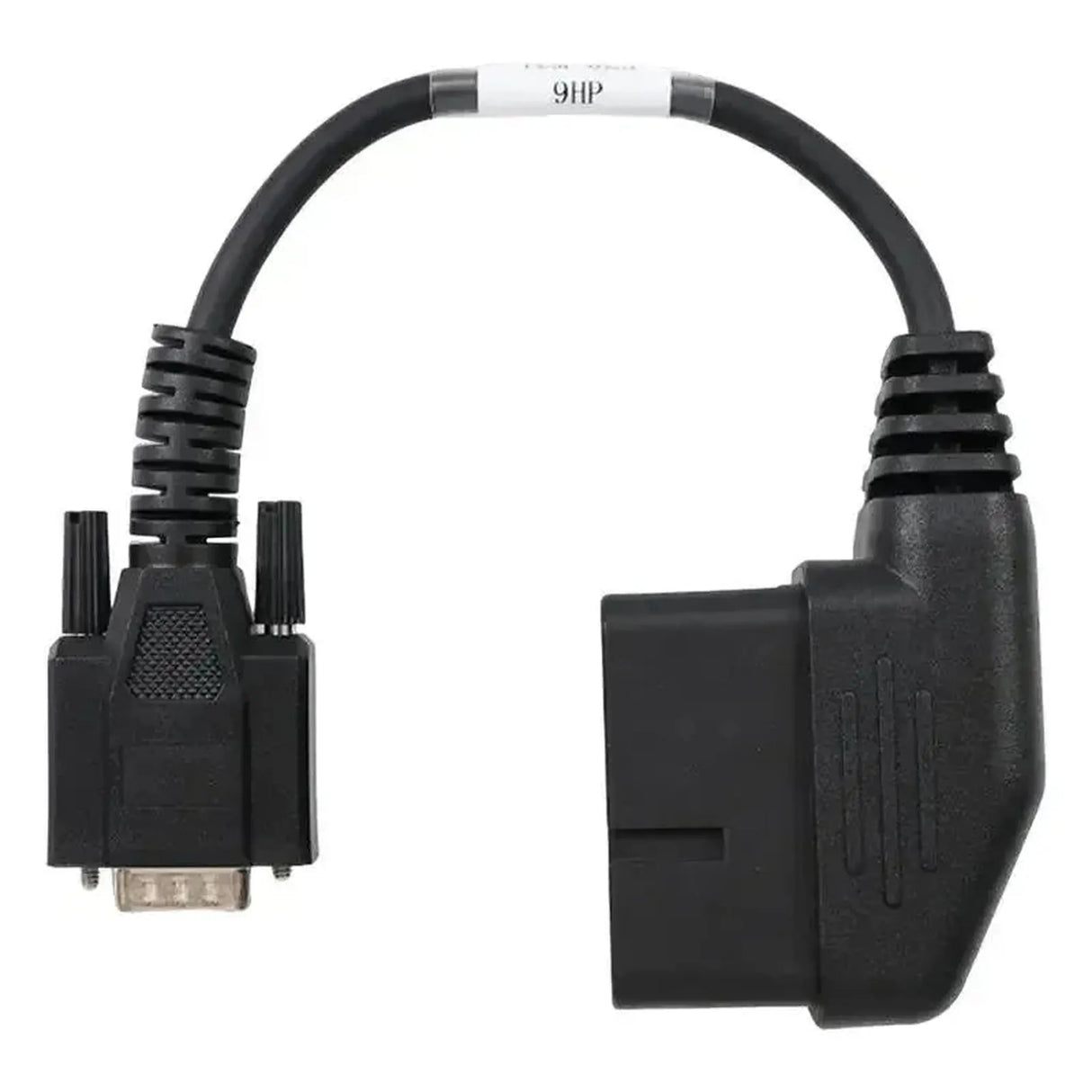

De OBDSTAR TCM-023 is een verloopkabel met aan de voertuigzijde een 58-pins stekker voor de transmissiebesturingseenheid en aan de apparaatzijde een 15-pins DB15-connector. De 58-polige zijde past op de originele TCM-connector van de ZF 9HP-versnellingsbak, waarvan de besturingseenheid doorgaans intern in de bak zit; de OBD2-poort van het voertuig blijft ongebruikt.

De ZF 9HP is een negentraps automaat die onder licentie door verschillende fabrikanten wordt ingezet; bij Stellantis-modellen draagt dezelfde bak de licentienaam Chrysler 948TE. De eigen, zeer polige TCM-aansluiting maakt een bench-verbinding mogelijk: het diagnosesysteem omzeilt het voertuignetwerk en spreekt de besturingseenheid rechtstreeks aan. Daardoor kunnen softwaredata gelezen en beschreven worden, ook wanneer communicatie via het voertuig niet lukt, bijvoorbeeld bij een defecte of niet-communicerende TCM. De kabel ontsluit alleen deze transmissiebesturingseenheid. Welke bewerkingen daadwerkelijk mogelijk zijn, hangt af van het aangesloten OBDSTAR-apparaat en de softwareondersteuning daarvan; de kabel voegt zelf geen voertuigdekking toe. Voor bench-gebruik moet de TCM bovendien apart van voeding en aarding worden voorzien.

PLUSPUNTEN

✔Werkt bij een dode TCM — bench-toegang blijft mogelijk wanneer communicatie via het voertuignetwerk niet beschikbaar is.

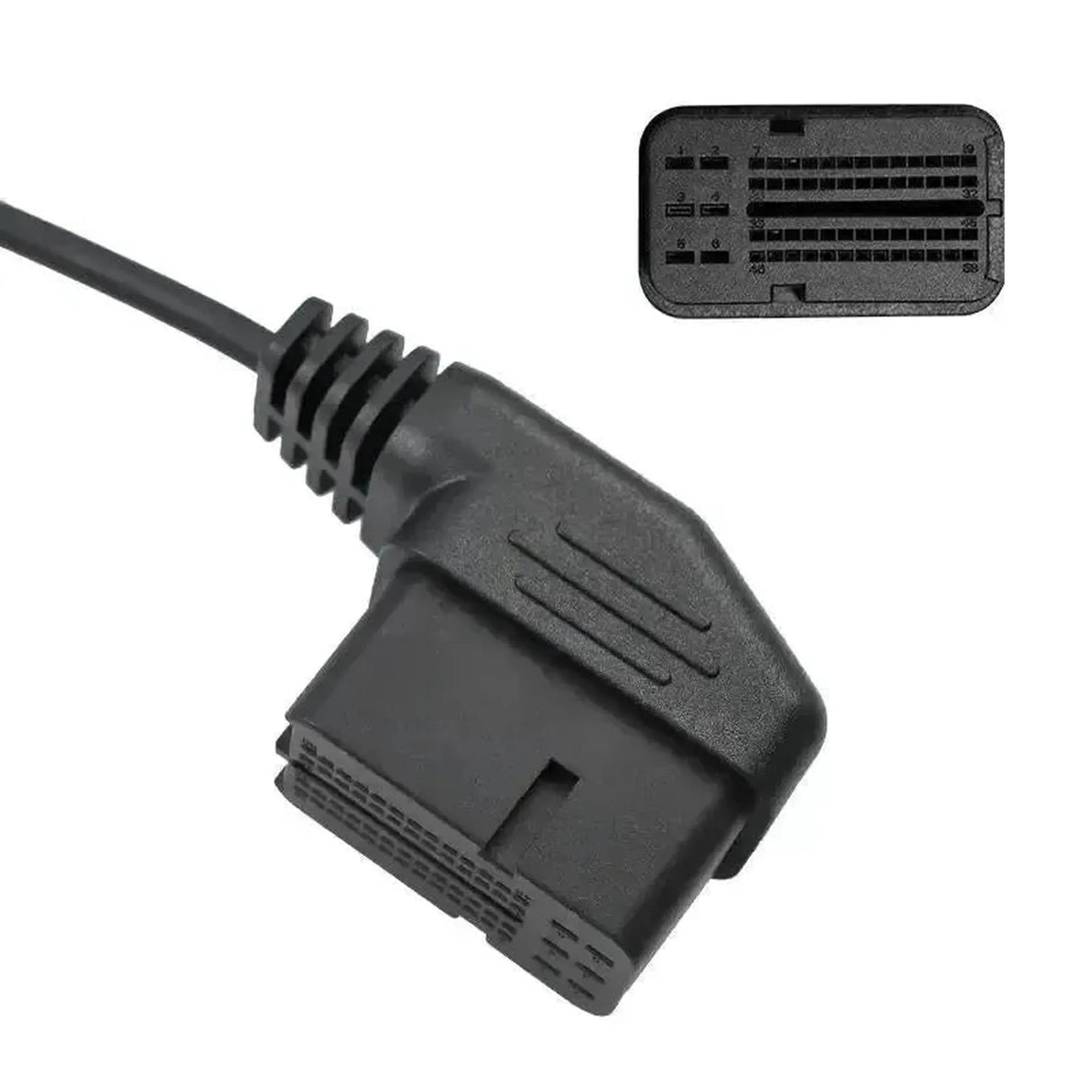

✔Originele aansluiting — de 58-pins connector past op de originele TCM-aansluiting van de ZF 9HP, zonder tussenliggende adapters.
✔Meerdere merken — de ZF 9HP wordt toegepast door onder meer Jeep, Fiat, Land Rover, Jaguar, Honda en Acura.
✔Ook onder licentienaam — dezelfde bak heet bij Stellantis-modellen 948TE en gebruikt dezelfde TCM-aansluiting.

AANDACHTSPUNTEN

✕Alleen OBDSTAR — de kabel is bedoeld voor OBDSTAR-uitleesapparaten en programmeurs; met andere diagnosesystemen is hij niet bruikbaar.
✕Geen extra dekking — de functies zijn alleen beschikbaar als het aangesloten OBDSTAR-apparaat ze ondersteunt; de kabel voegt er zelf niets aan toe.
✕TCM moet los — bench-gebruik vereist dat de eenheid fysiek uit het voertuig wordt gehaald en apart van voeding en aarding wordt voorzien.
✕Alleen de ZF 9HP — andere versnellingsbakvarianten of TCM-types passen niet op deze 58-polige connector.

Toepassingen en functionaliteiten

De TCM-023 legt een bench-verbinding tussen de transmissiebesturingseenheid van een ZF 9HP en de DB15-ingang van uw OBDSTAR-apparaat.

Regeleenheden die u bereikt

  • ZF 9HP transmissiebesturingseenheid: De TCM van de negentraps automaat, via de originele 58-polige connector.
  • Niet-communicerende eenheid: Ook een defecte of stille TCM blijft langs deze weg benaderbaar, buiten het voertuignetwerk om.

Wat u kunt doen

  • TCM-data uitlezen: De actuele softwareinhoud en configuratiedata via de 58-pins verbinding ophalen, onafhankelijk van het voertuignetwerk.
  • TCM-software beschrijven: Gewijzigde of vervangende software wegschrijven, bijvoorbeeld bij vervanging van de besturingseenheid of bij een softwareaanpassing.
  • TCM identificeren: Hardwareversie, softwareversie en kalibratie-identificatoren uitlezen ter verificatie vóór of na een programmeeractie.
  • Bench-programmering uitvoeren: De eenheid buiten het voertuig benaderen en programmeren, ook bij een niet-communicerende besturingseenheid.
  • Let op: De genoemde functies zijn alleen beschikbaar als het aangesloten OBDSTAR-apparaat ze ondersteunt; de kabel legt uitsluitend de verbinding.

Compatibele voertuigen en toepassingen

Bepalend is de aanwezigheid van de ZF 9HP-versnellingsbak, niet het model. Bij Stellantis-modellen staat dezelfde bak bekend onder de licentienaam Chrysler 948TE. Onderstaande voertuigen zijn met deze automaat uitgerust.

Acura:

  • MDX: (2016–2020)
  • TLX V6: (2015–2020)

Chrysler:

  • 200: (2015–2017)

Fiat:

  • 500X: (2015–heden)
  • Toro (Pick-up): (voornamelijk Zuid-Amerika)

Honda:

  • Civic 1.6 i-DTEC (Europese dieselmodellen): (2018–2020)
  • CR-V 1.6 i-DTEC (Europese dieselmodellen): (2015–2018)
  • Passport: (2019–2023)
  • Pilot (hogere uitrustingsniveaus): (2016–2020)

Jaguar:

  • E-Pace X540: (modeljaar 2017–heden)

Jeep:

  • Cherokee KL: (2014–heden)
  • Compass MP: (2017–heden)
  • Renegade BU: (2015–heden)

Land Rover:

  • Discovery Sport L550: (modeljaar 2015–heden)
  • Range Rover Evoque L538 / L551: (modeljaar 2014–heden)

Ram:

  • ProMaster City: (2015–2022)
💡
Goed om te weten: De TCM van de ZF 9HP zit doorgaans intern in de versnellingsbak. Voor bench-programmering moet u de eenheid dus eerst verwijderen en apart van voeding, aarding en CAN-bus voorzien; die randvoorwaarden horen niet bij deze kabel. Controleer of u de TCM kunt uitbouwen en van externe voeding kunt voorzien voordat u bestelt.

Verpakkingsinhoud

  • 1x OBDSTAR (TCM-023) | ZF (9HP) 58-pins TCM – 15-pins DB15 Verloopkabel | Personenauto

Technische specificaties

Specificatie Omschrijving
Merk OBDSTAR
Artikelnummer TCM-023
Type Verloopkabel
Toepassing Bench-uitlezing en -programmering van de TCM van de ZF 9HP (Chrysler 948TE)
Aansluiting voertuigzijde ZF (9HP) 58-pins TCM

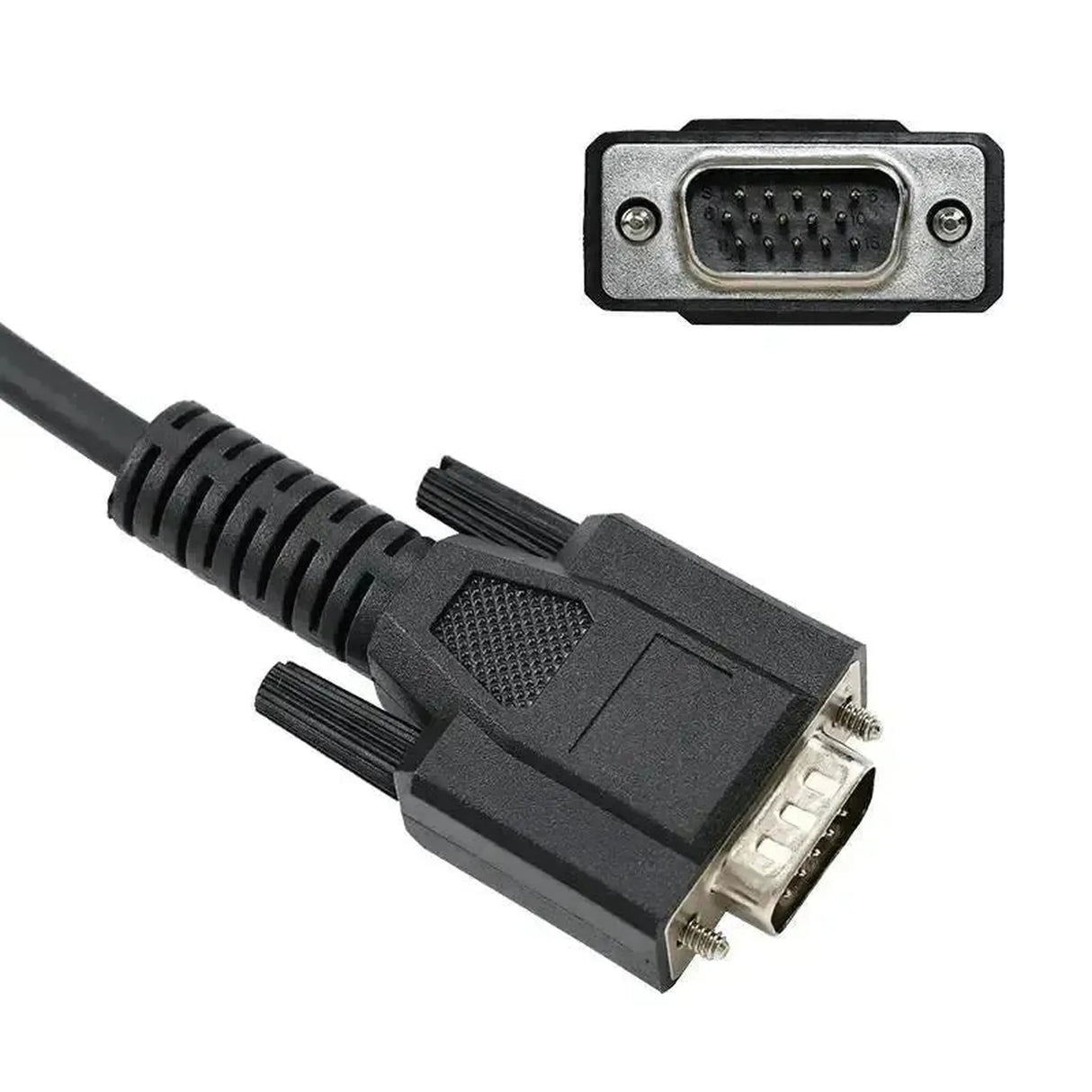

Aansluiting apparaatzijde 15-pins DB15
Regeleenheden Transmissiebesturingseenheid (TCM)
Segment Personenauto
Ondersteunde merken Acura, Chrysler, Fiat, Honda, Jaguar, Jeep, Land Rover en Ram
Modelbereik Modellen met de ZF 9HP negentraps automaat, ook onder de licentienaam Chrysler 948TE
Nodig om te gebruiken OBDSTAR programmeur met 15-pins DB15-interface, zoals de DC706 met MP001-kit
Aanvullend nodig Externe voeding en aarding voor de TCM bij bench-gebruik
Gewicht 0,1 kg
