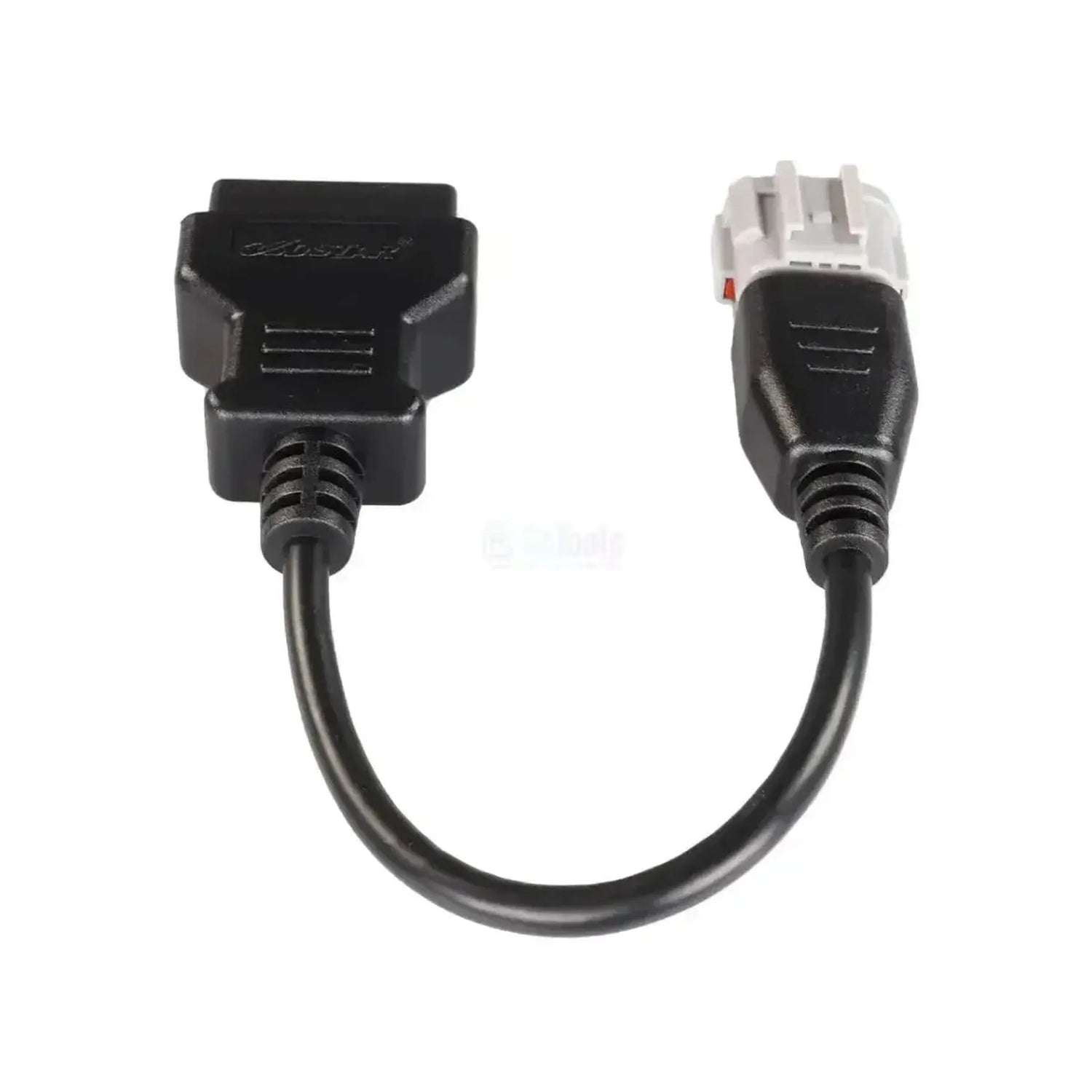

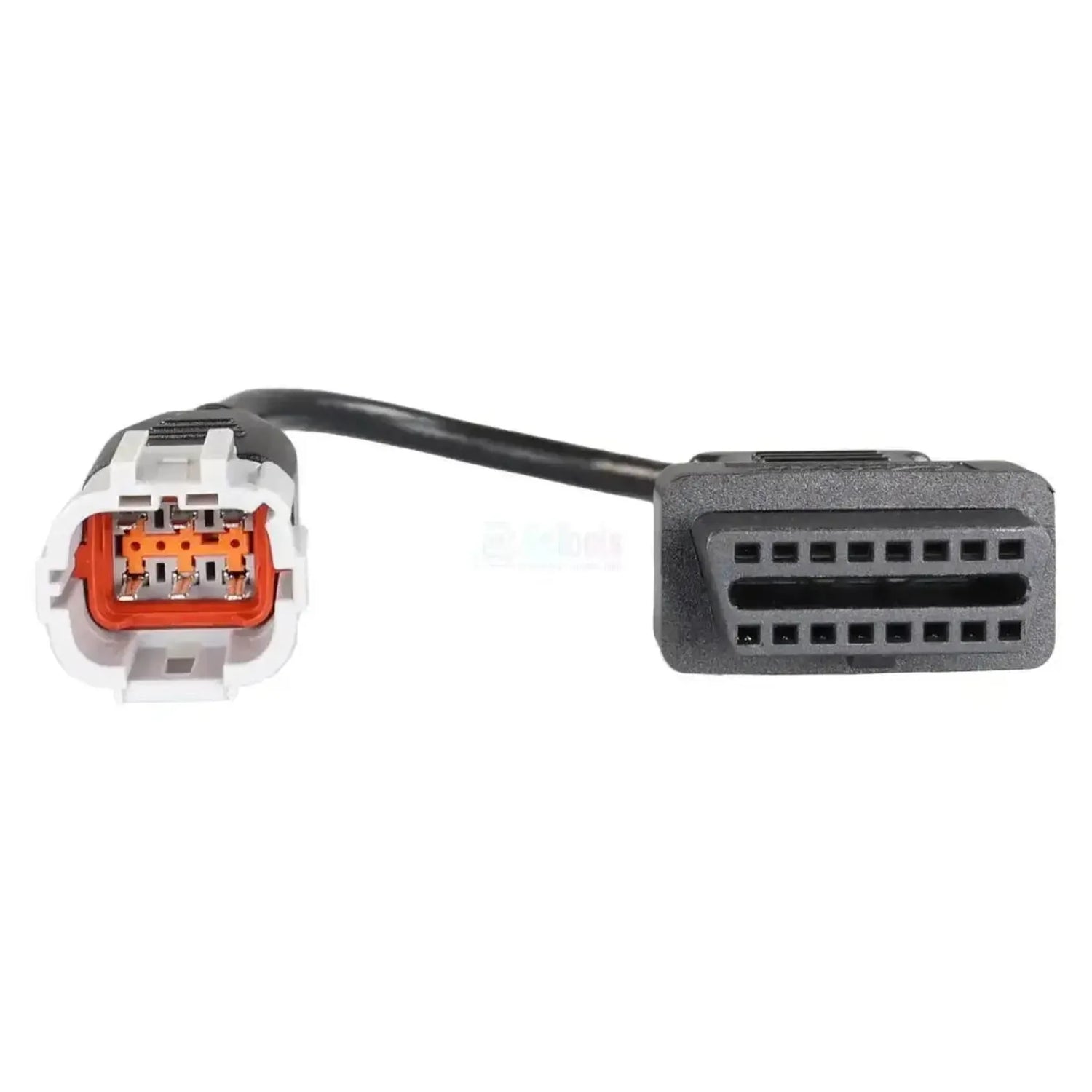

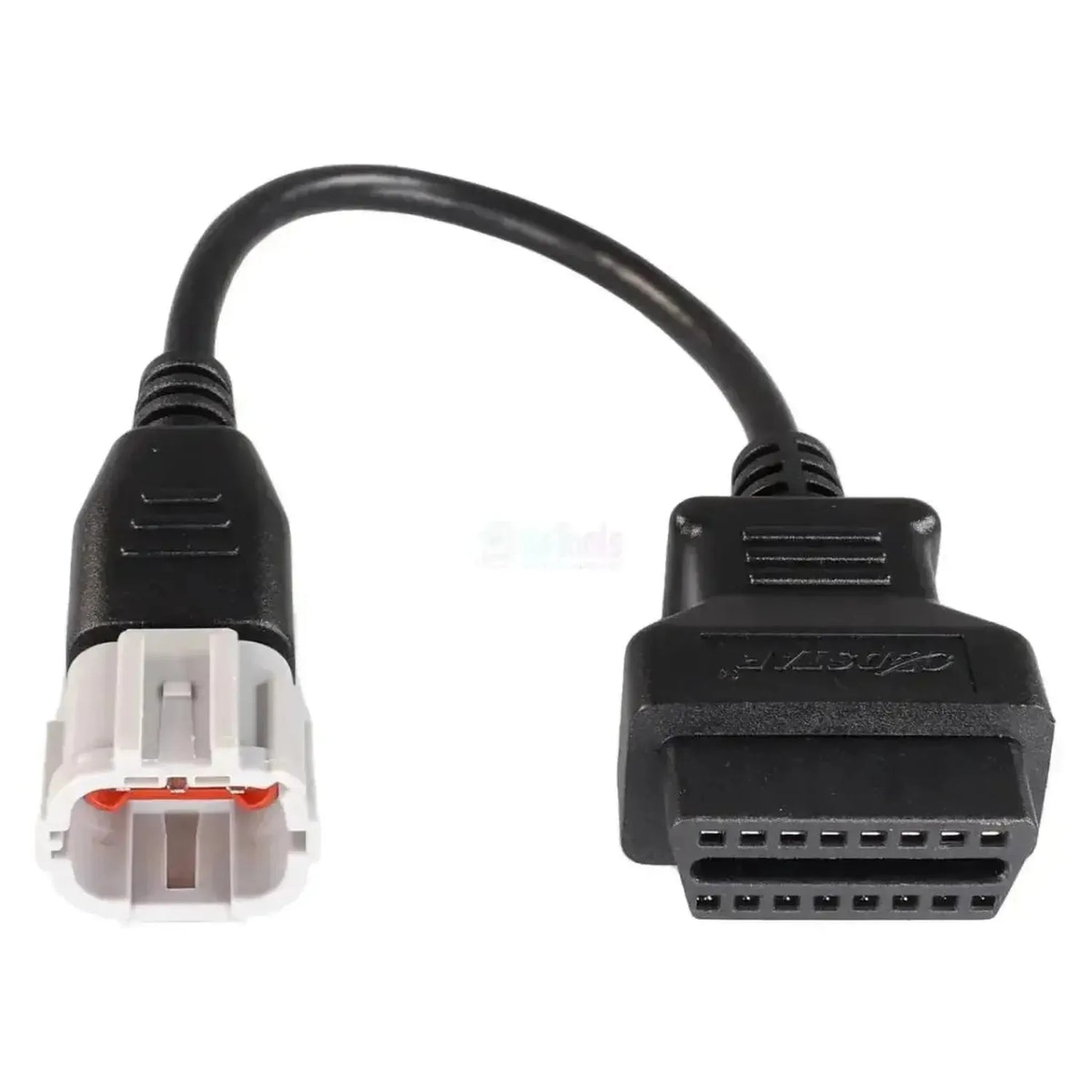

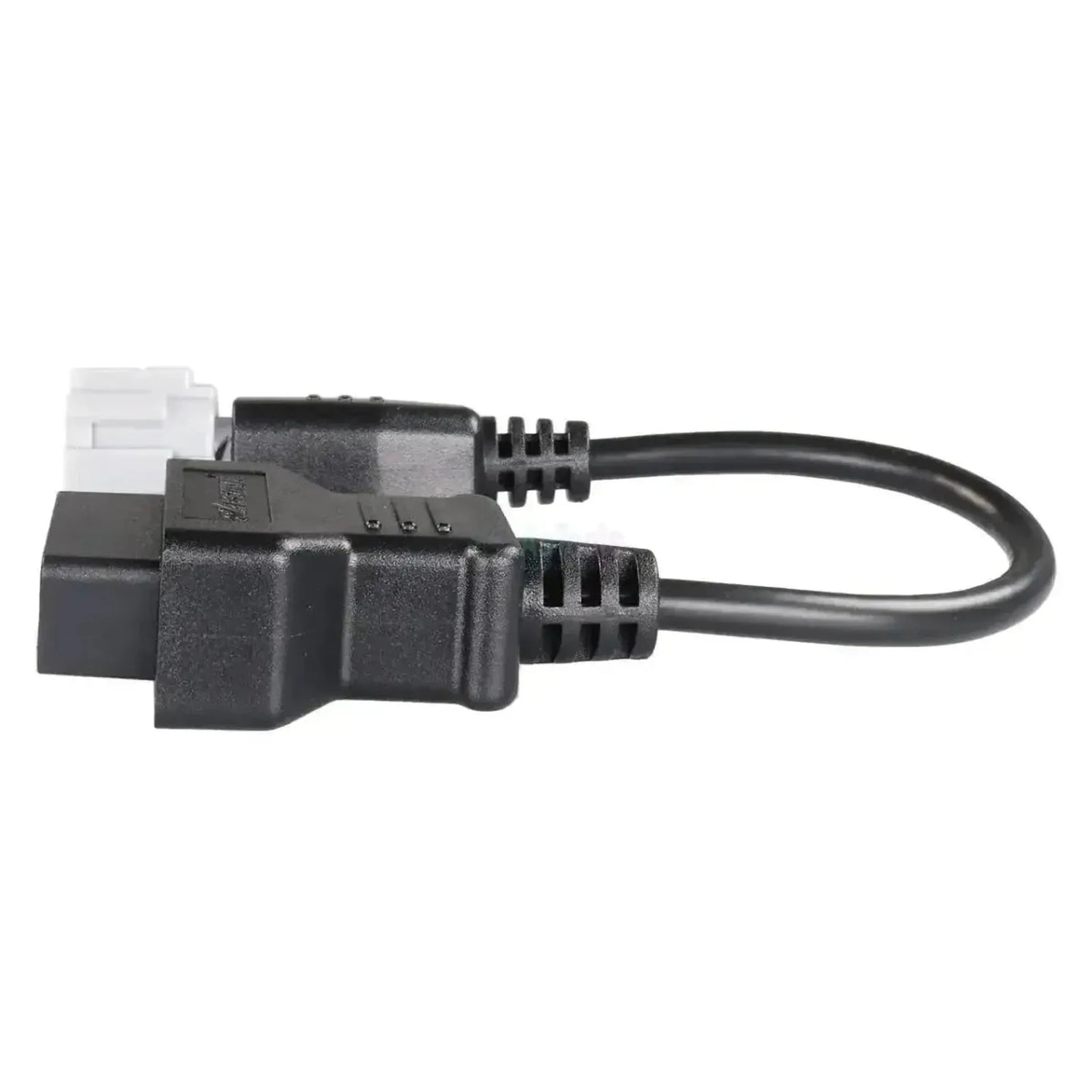

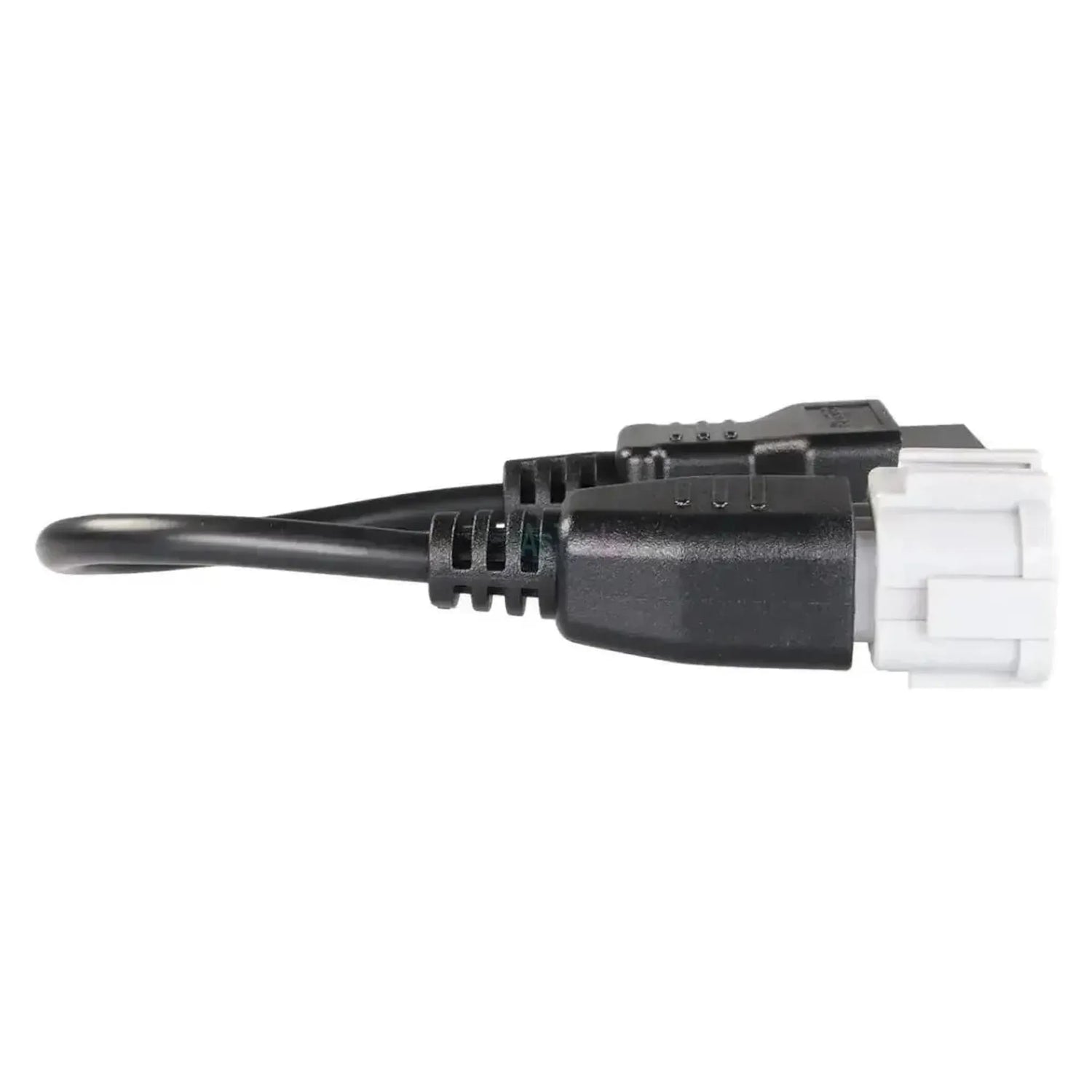

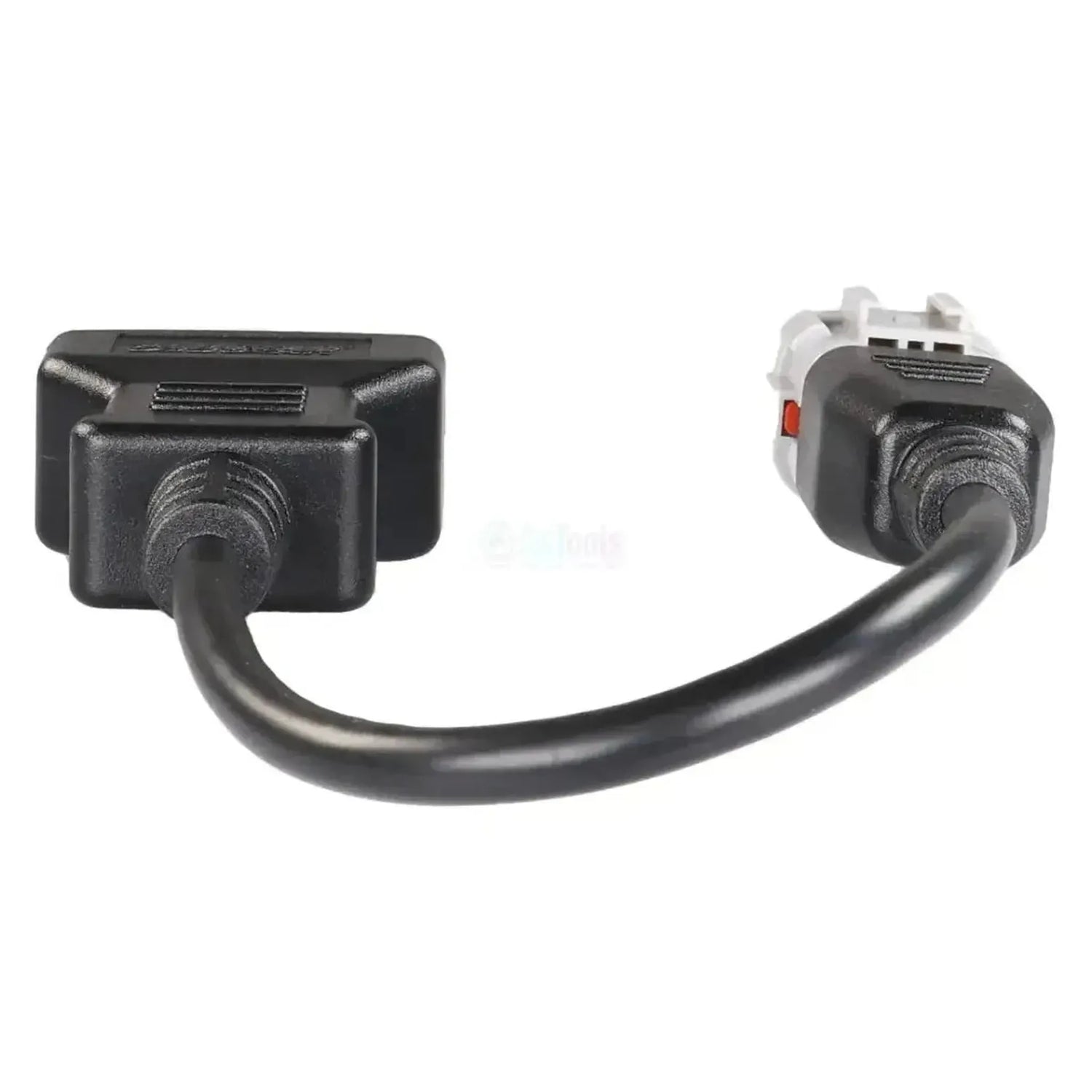

De OBDSTAR M020 zet de 6-pins motorfietsconnector van het type Aeon/Benelli om naar de 16-pins OBD2 (J1962)-aansluiting van uw OBDSTAR-apparatuur. De 6-polige zijde gaat op de diagnosestekker van de motorfiets, de 16-polige op het toestel.

Aeon en Benelli, inclusief het Benelli DSK-platform, gebruiken een fabrieksspecifieke 6-pins diagnosepinout die niet op een OBD2-ingang past. De kabel legt die pinout om naar de genormaliseerde J1962-bezetting. Diagnosesignalen lopen daarbij over de K-line of over een ander ondersteund protocol dat in het voertuig aanwezig is; welke dat is, hangt van de motorfiets af.

De kabel verzorgt de fysieke en elektrische doorverbinding en doet zelf geen signaalomzetting. Wat u kunt uitlezen, wordt bepaald door de OBDSTAR-software op uw eigen toestel.

PLUSPUNTEN

✔Aeon en Benelli met één kabeltype — inclusief het Benelli DSK-platform, zolang de motorfiets de 6-polige diagnosestekker heeft.
✔Omgelegd naar de J1962-bezetting — de fabrieksspecifieke pinout wordt omgezet naar de standaard die het toestel verwacht.
✔Rechtstreeks op de OBD2-ingang — de J1962-connector aan de apparaatzijde gaat zonder tussenadapter op compatibele OBDSTAR-apparatuur.
✔Geen actieve elektronica — de doorverbinding is passief, wat de kabel als storingsbron eenvoudig uitsluit.

AANDACHTSPUNTEN

✕Protocol verschilt per motorfiets — de kabel vertaalt geen protocollen; welk protocol beschikbaar is, hangt van het voertuig af.
✕Alleen de 6-polige Aeon/Benelli-stekker — motorfietsen met een andere connectorconfiguratie sluit u hier niet mee aan.
✕Uitsluitend voor OBDSTAR-apparatuur — gebruik met diagnoseapparatuur van andere merken wordt niet ondersteund.
✕Voegt geen voertuigdekking toe — de beschikbare functies volgen uit de OBDSTAR-software op uw toestel, niet uit de kabel.

Toepassingen en functionaliteiten

Via de 6-pins diagnosepinout bereikt u de motorelektronica van de Aeon- of Benelli-motorfiets.

Regeleenheden die u bereikt

  • Motorbesturingseenheid (ECU): de regeleenheid die op de 6-polige diagnosestekker is aangesloten.
  • Overige regeleenheden: of er meer eenheden bereikbaar zijn, verschilt per motorfiets en per toestel.

Wat u kunt doen

  • Foutcodes lezen: opgeslagen en actieve storingscodes (DTC's) uit de motorbesturingseenheid ophalen.
  • Foutcodes wissen: uitgelezen codes na diagnose of herstel uit het geheugen van de ECU verwijderen.
  • Live data weergeven: sensorwaarden en rijparameters volgen, zoals motortoerental, temperatuur en smoorkleppositie.
  • Voertuigidentificatie: voertuiggebonden gegevens opvragen, zoals het softwareversienummer en de ECU-identificatie.
  • Let op: welk protocol en welke functies beschikbaar zijn, hangt af van het voertuig en van de gebruikte OBDSTAR-software.

Compatibele voertuigen en toepassingen

Bepalend is de 6-polige Aeon/Benelli-diagnosestekker, niet het model. Voor deze merken zijn geen afzonderlijke modellen of bouwjaren opgegeven; alleen voertuigen met deze diagnosestekker worden ondersteund.

  • Aeon: motorfietsen met 6-pins OBD-diagnosestekker.
  • Benelli: motorfietsen met 6-pins OBD-diagnosestekker.
  • Benelli DSK: motorfietsen met 6-pins OBD-diagnosestekker.
💡
Goed om te weten: De 6-pins diagnosepinout zit op Aeon- en Benelli-motorfietsen doorgaans onder het zadel of bij het stuur; het servicehandboek van het voertuig geeft de exacte plaats. Controleer of de diagnosestekker op uw motorfiets zes polen heeft voordat u bestelt.

Verpakkingsinhoud

  • 1x OBDSTAR (M020) | Aeon/Benelli 6-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets

Technische specificaties

Specificatie Omschrijving
Merk OBDSTAR
Artikelnummer M020
Type Verloopkabel
Toepassing Aeon- en Benelli-motorfietsen met 6-pins diagnosestekker
Aansluiting voertuigzijde Aeon/Benelli 6-pins OBD
Aansluiting apparaatzijde 16-pins OBD2 (J1962)
Communicatie K-line of een ander protocol dat in het voertuig aanwezig is
Regeleenheden Motorbesturingseenheid (ECU) van de motorfiets
Segment Motorfiets
Ondersteunde merken Aeon, Benelli en Benelli DSK
Modelbereik Aeon- en Benelli-motorfietsen met de 6-polige diagnosestekker; modellen en bouwjaren zijn niet gespecificeerd
Nodig om te gebruiken OBDSTAR uitleesapparaat met motorfietsdekking, zoals de MS50, MS70 of MotoMaster
Aanvullend nodig Geen; de kabel werkt zonder adapter of eigen voeding
Gewicht 0,1 kg
