OBDSTAR  |  SKU: M020

OBDSTAR (M020) | Aeon/Benelli 6-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets

€25,95 incl.
€21,45 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

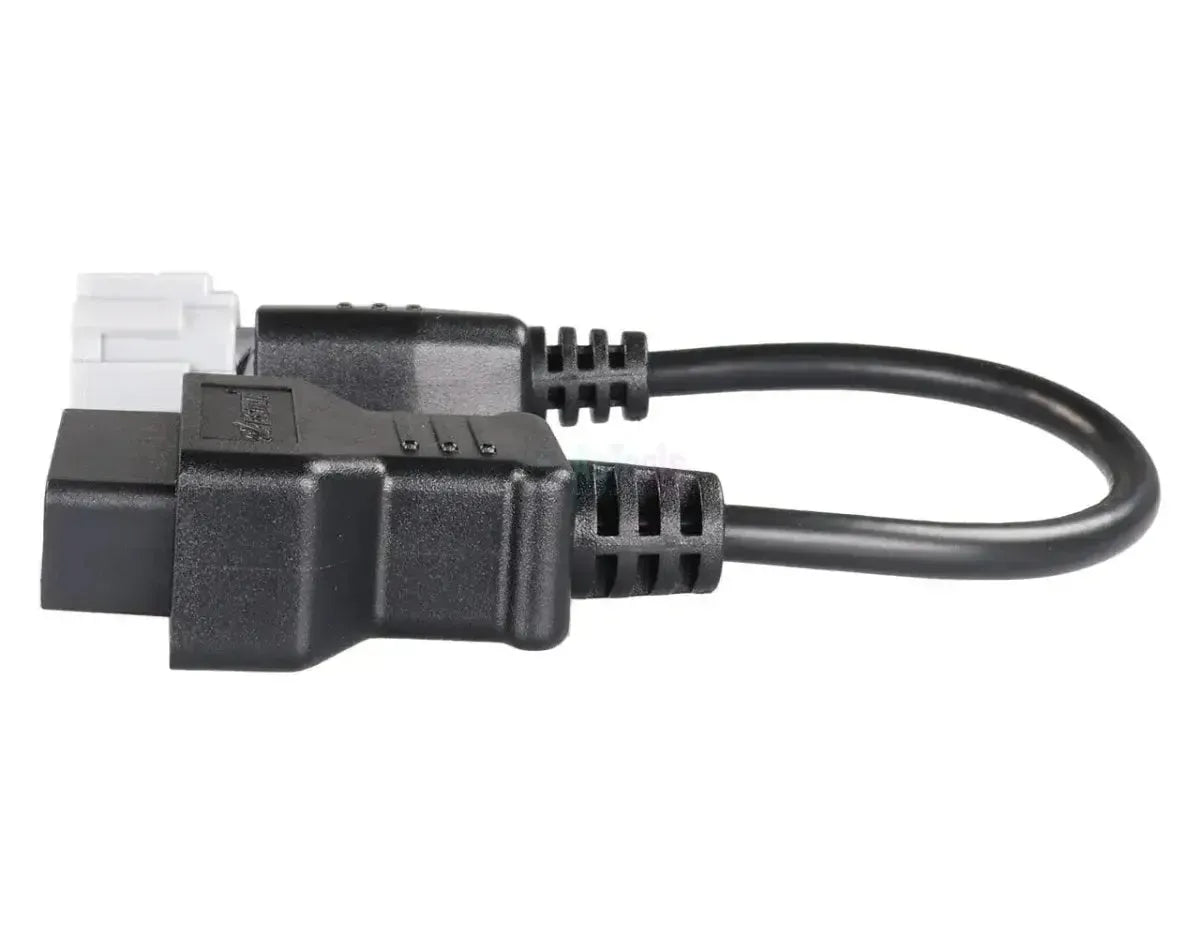

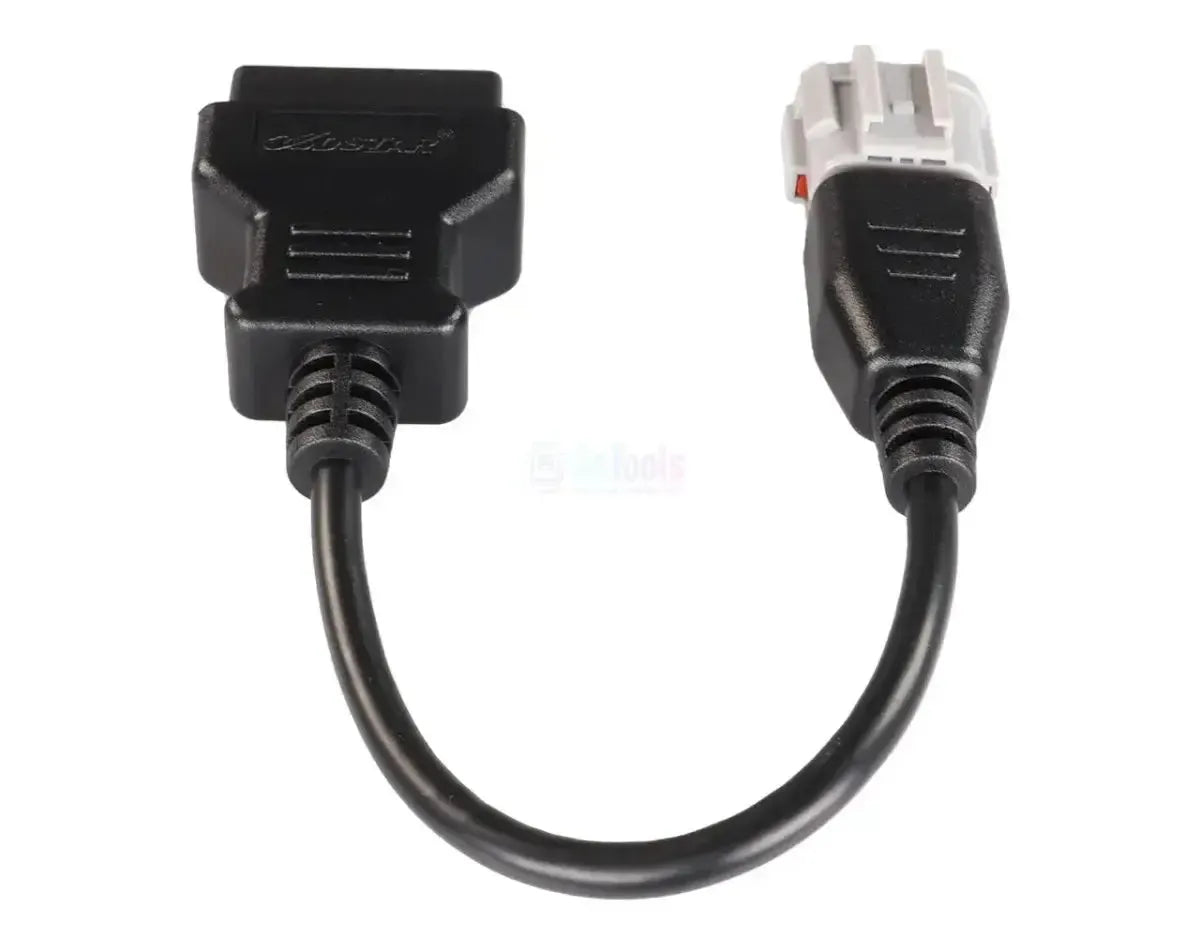

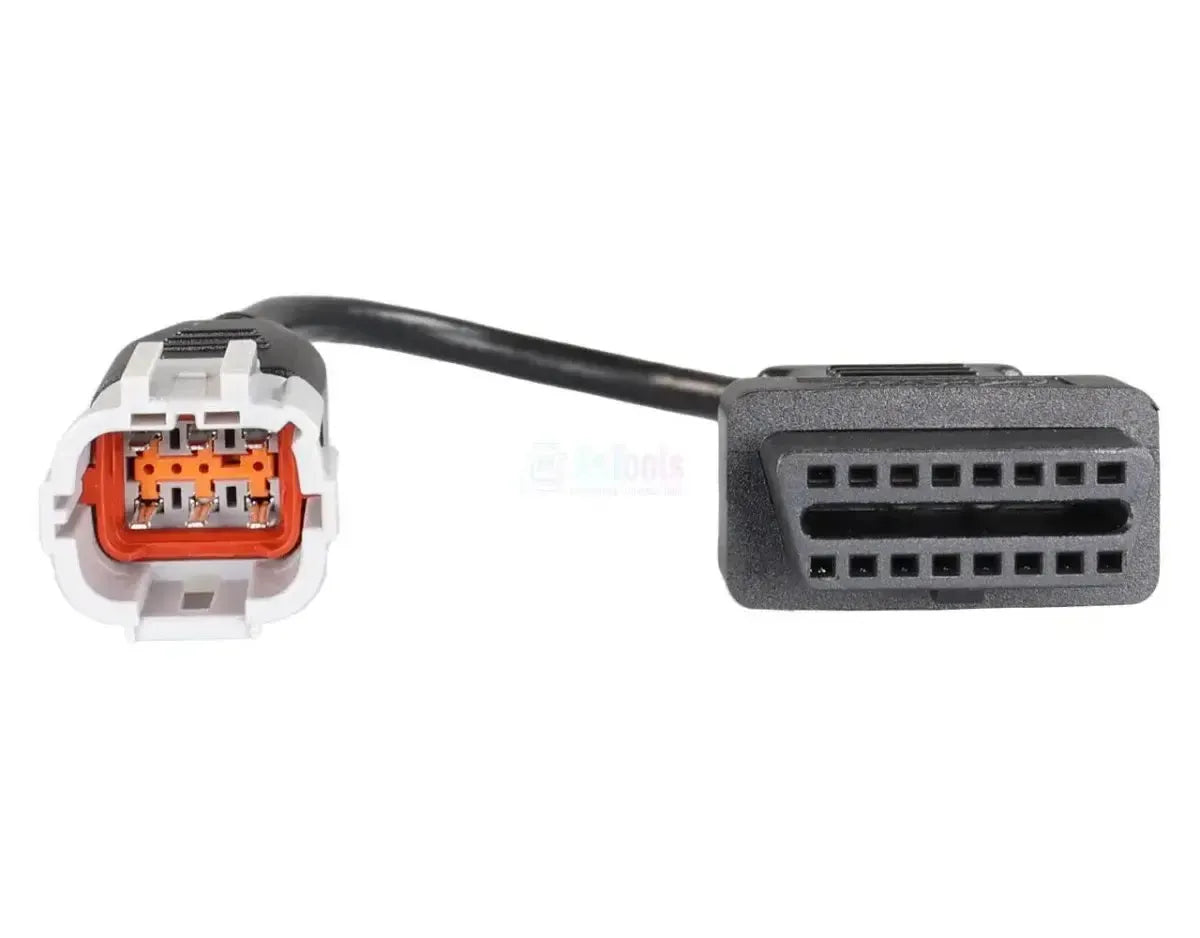

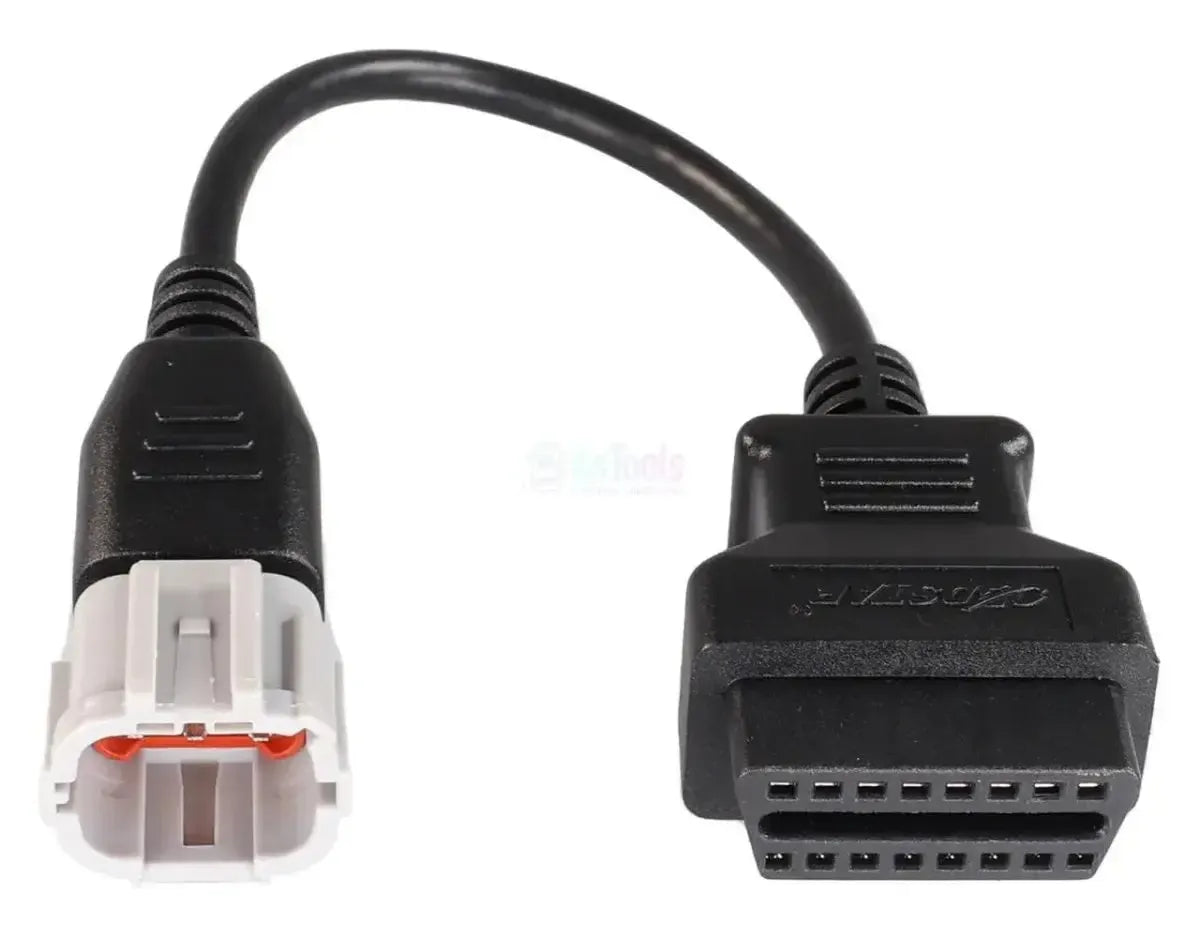

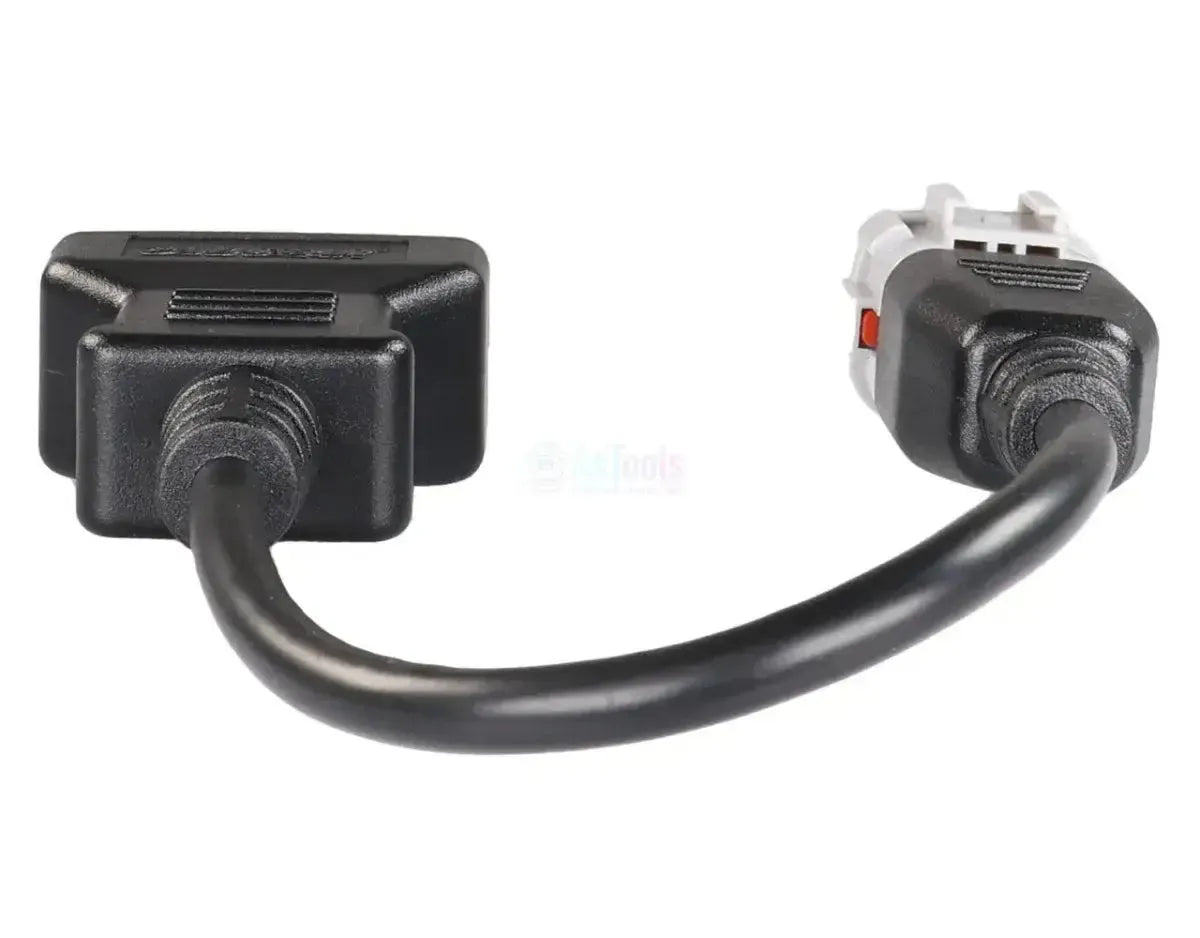

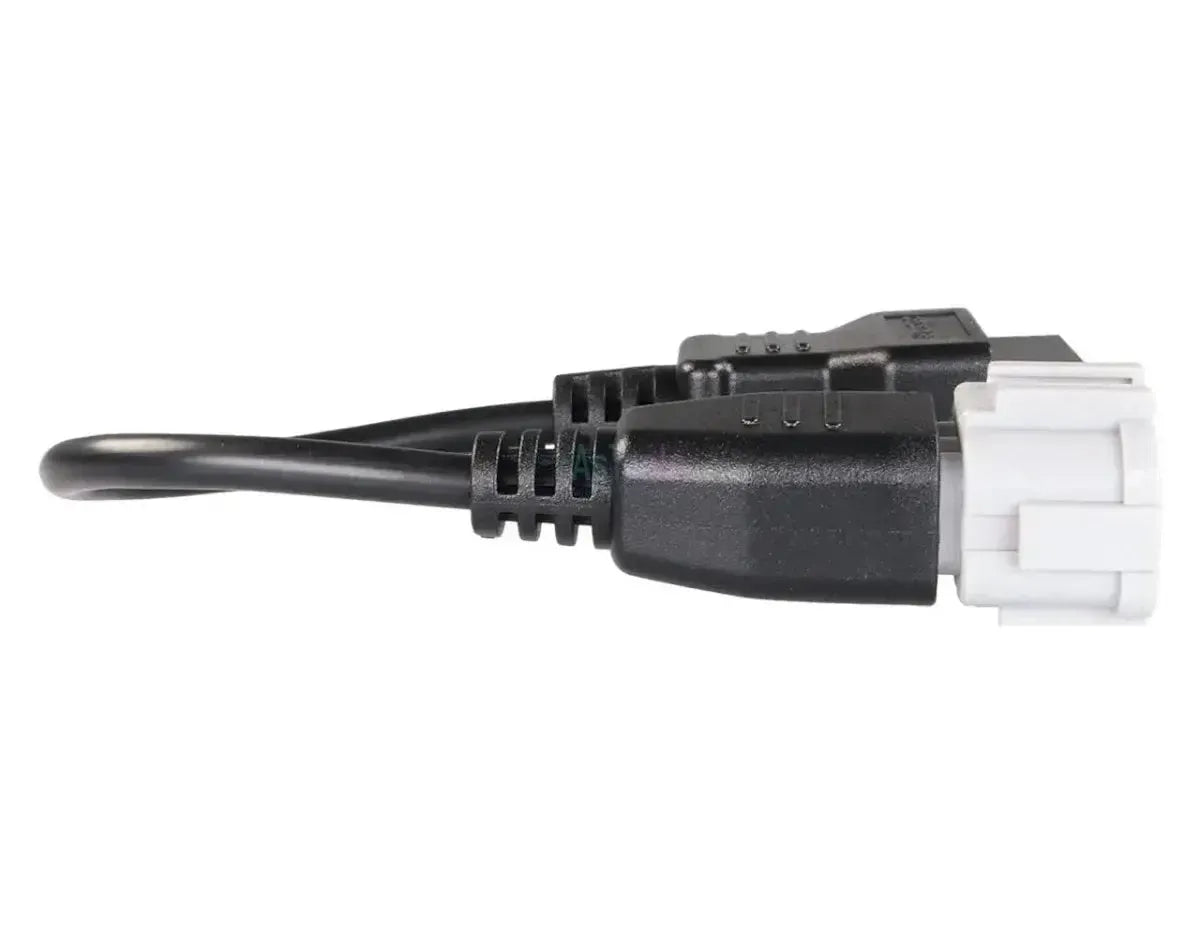

De OBDSTAR M020 zet de 6-pins motorfietsconnector van het type Aeon/Benelli om naar de 16-pins OBD2 (J1962)-aansluiting van uw OBDSTAR-apparatuur. De 6-polige zijde gaat op de diagnosestekker van de motorfiets, de 16-polige op het toestel.

Aeon en Benelli, inclusief het Benelli DSK-platform, gebruiken een fabrieksspecifieke 6-pins diagnosepinout die niet op een OBD2-ingang past. De kabel legt die pinout om naar de genormaliseerde J1962-bezetting. Diagnosesignalen lopen daarbij over de K-line of over een ander ondersteund protocol dat in het voertuig aanwezig is; welke dat is, hangt van de motorfiets af. De kabel verzorgt de fysieke en elektrische doorverbinding en doet zelf geen signaalomzetting. Wat u kunt uitlezen, wordt bepaald door de OBDSTAR-software op uw eigen toestel.

PLUSPUNTEN

✔Aeon en Benelli met één kabeltype — inclusief het Benelli DSK-platform, zolang de motorfiets de 6-polige diagnosestekker heeft.
✔Omgelegd naar de J1962-bezetting — de fabrieksspecifieke pinout wordt omgezet naar de standaard die het toestel verwacht.
✔Rechtstreeks op de OBD2-ingang — de J1962-connector aan de apparaatzijde gaat zonder tussenadapter op compatibele OBDSTAR-apparatuur.
✔Geen actieve elektronica — de doorverbinding is passief, wat de kabel als storingsbron eenvoudig uitsluit.

AANDACHTSPUNTEN

✕Protocol verschilt per motorfiets — de kabel vertaalt geen protocollen; welk protocol beschikbaar is, hangt van het voertuig af.
✕Alleen de 6-polige Aeon/Benelli-stekker — motorfietsen met een andere connectorconfiguratie sluit u hier niet mee aan.
✕Uitsluitend voor OBDSTAR-apparatuur — gebruik met diagnoseapparatuur van andere merken wordt niet ondersteund.
✕Voegt geen voertuigdekking toe — de beschikbare functies volgen uit de OBDSTAR-software op uw toestel, niet uit de kabel.

Toepassingen en functionaliteiten

Via de 6-pins diagnosepinout bereikt u de motorelektronica van de Aeon- of Benelli-motorfiets.

Regeleenheden die u bereikt

  • Motorbesturingseenheid (ECU): De regeleenheid die op de 6-polige diagnosestekker is aangesloten.
  • Overige regeleenheden: Of er meer eenheden bereikbaar zijn, verschilt per motorfiets en per toestel.

Wat u kunt doen

  • Foutcodes lezen: Opgeslagen en actieve storingscodes (DTC's) uit de motorbesturingseenheid ophalen.
  • Foutcodes wissen: Uitgelezen codes na diagnose of herstel uit het geheugen van de ECU verwijderen.
  • Live data weergeven: Sensorwaarden en rijparameters volgen, zoals motortoerental, temperatuur en smoorkleppositie.
  • Voertuigidentificatie: Voertuiggebonden gegevens opvragen, zoals het softwareversienummer en de ECU-identificatie.
  • Let op: Welk protocol en welke functies beschikbaar zijn, hangt af van het voertuig en van de gebruikte OBDSTAR-software.

Compatibele voertuigen en toepassingen

Bepalend is de 6-polige Aeon/Benelli-diagnosestekker, niet het model. Voor deze merken zijn geen afzonderlijke modellen of bouwjaren opgegeven; alleen voertuigen met deze diagnosestekker worden ondersteund.

  • Aeon: Motorfietsen met 6-pins OBD-diagnosestekker.
  • Benelli: Motorfietsen met 6-pins OBD-diagnosestekker.
  • Benelli DSK: Motorfietsen met 6-pins OBD-diagnosestekker.
💡
Goed om te weten: De 6-pins diagnosepinout zit op Aeon- en Benelli-motorfietsen doorgaans onder het zadel of bij het stuur; het servicehandboek van het voertuig geeft de exacte plaats. Controleer of de diagnosestekker op uw motorfiets zes polen heeft voordat u bestelt.

Verpakkingsinhoud

  • 1x OBDSTAR (M020) | Aeon/Benelli 6-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets

Technische specificaties

Algemeen

Het merk van de kabel of adapter. Vaak moet dit passen bij het merk van je diagnoseapparaat.Merk
OBDSTAR
Wat voor product het is: een losse verloopkabel, een adapter zonder kabel of een complete set.Soort product
Verloopkabel

Geschikt voor

Met welk merk diagnoseapparaat de kabel werkt. Een kabel van het ene merk past meestal niet op een tester van een ander merk.Geschikt diagnoseapparaat
  • OBDSTAR
Of de kabel een aparte stroomaansluiting nodig heeft, bijvoorbeeld via accuklemmen. Een passieve kabel werkt zonder.Eigen voeding nodig

Aansluitingen

De stekker die in de diagnosepoort van het voertuig of de machine gaat. Die moet precies passen.Aansluiting voertuigzijde
6-pins OBD
De stekker aan de kant van je diagnoseapparaat of interface. Meestal een 16-pins OBD2-stekker.Aansluiting apparaatzijde
16-pins OBD2 (J1962)

Afmetingen en gewicht

Hoe zwaar de kabel of adapter is.Gewicht
0,1 kg
Regeleenheden
Motorbesturingseenheid (ECU)

Overige specificaties

Toepassing
Aeon- en Benelli-motorfietsen met 6-pins diagnosestekker
Communicatie
K-line of een ander protocol dat in het voertuig aanwezig is
Ondersteunde merken
Aeon, Benelli en Benelli DSK
Modelbereik
Aeon- en Benelli-motorfietsen met de 6-polige diagnosestekker; modellen en bouwjaren zijn niet gespecificeerd
Nodig om te gebruiken
OBDSTAR uitleesapparaat met motorfietsdekking, zoals de MS50, MS70 of MotoMaster
Aanvullend nodig
Geen; de kabel werkt zonder adapter of eigen voeding
