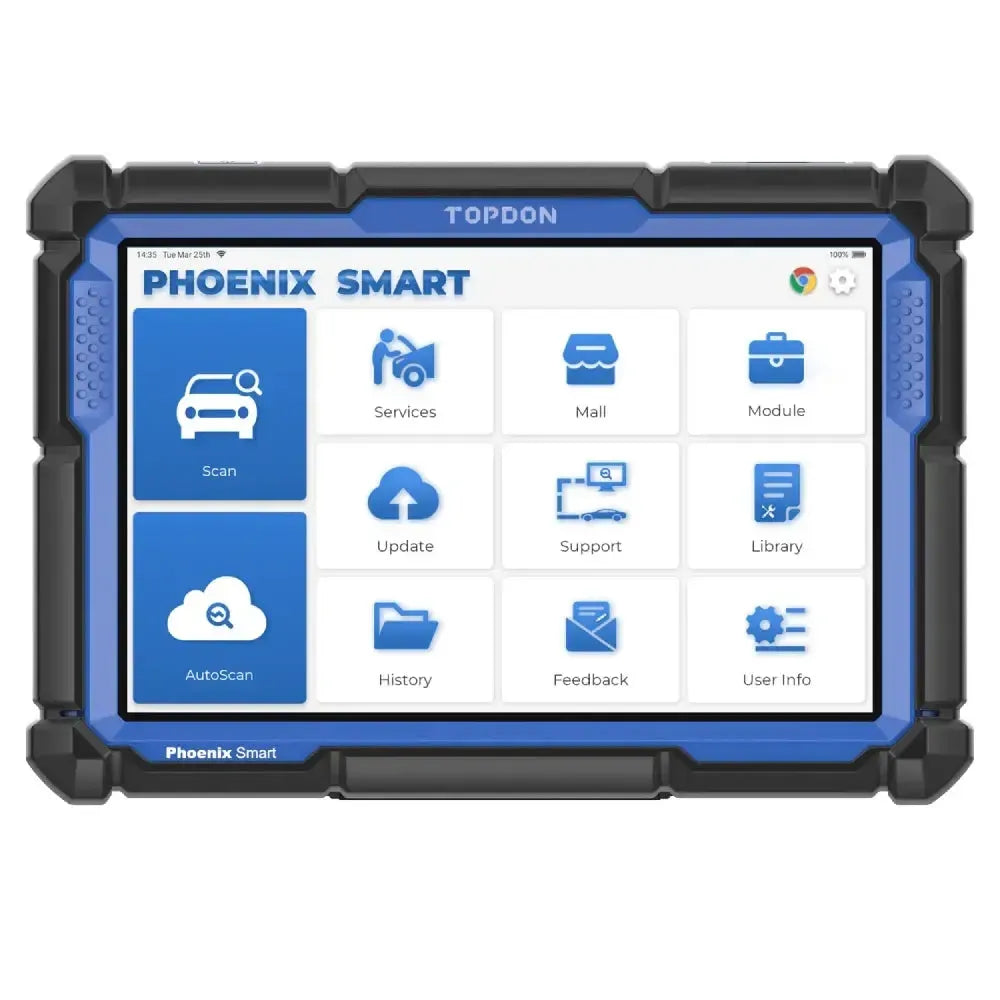

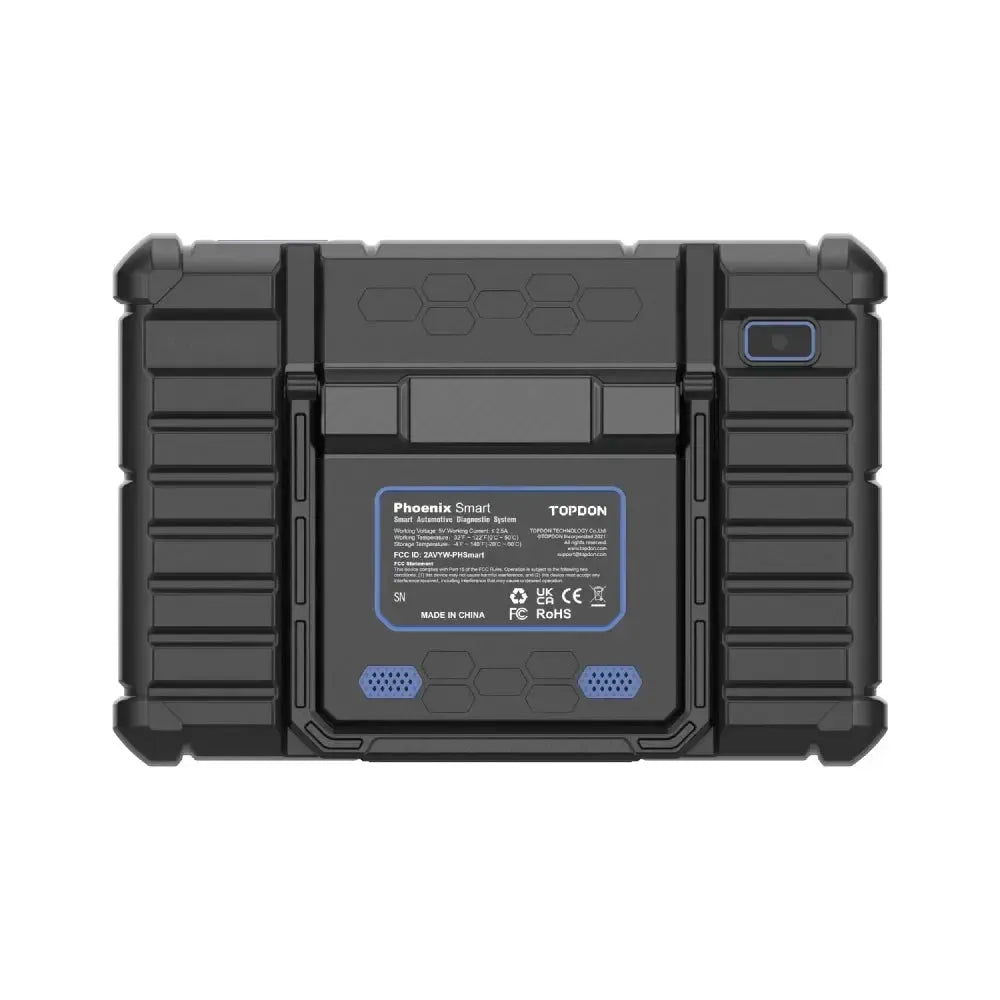

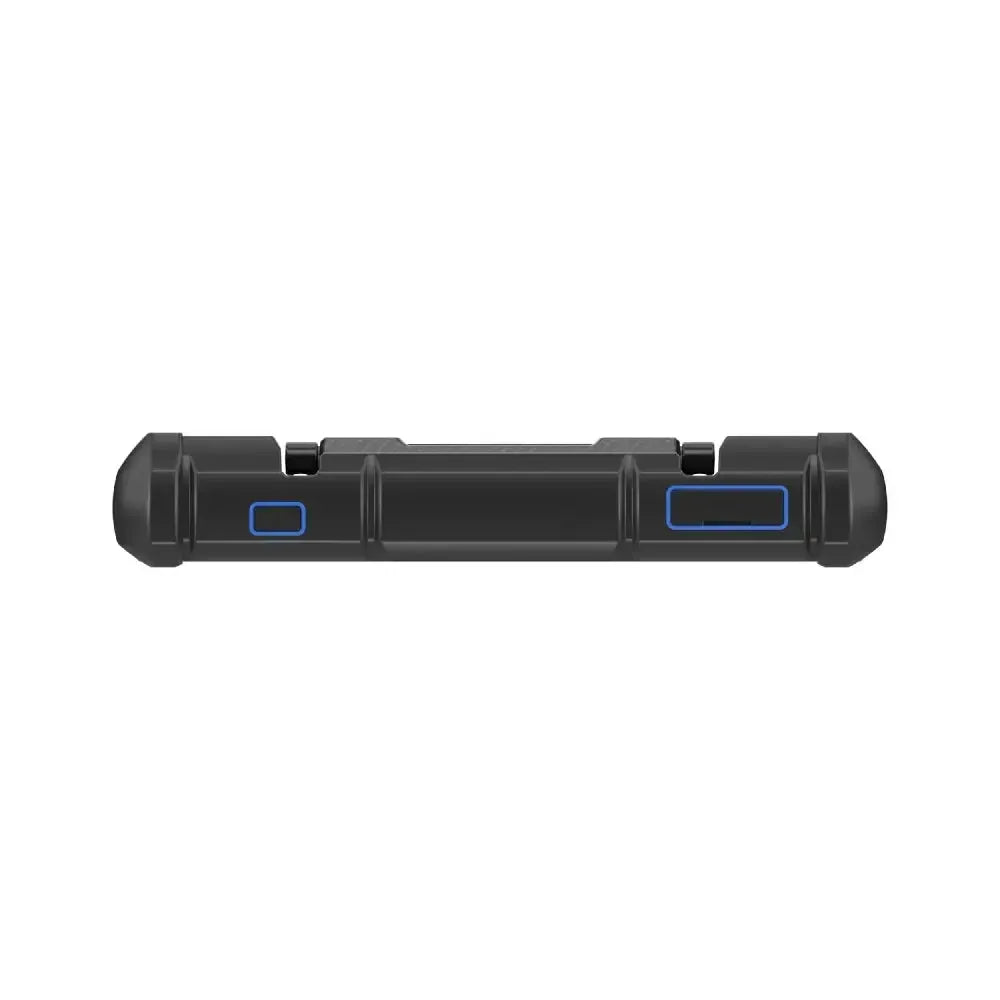

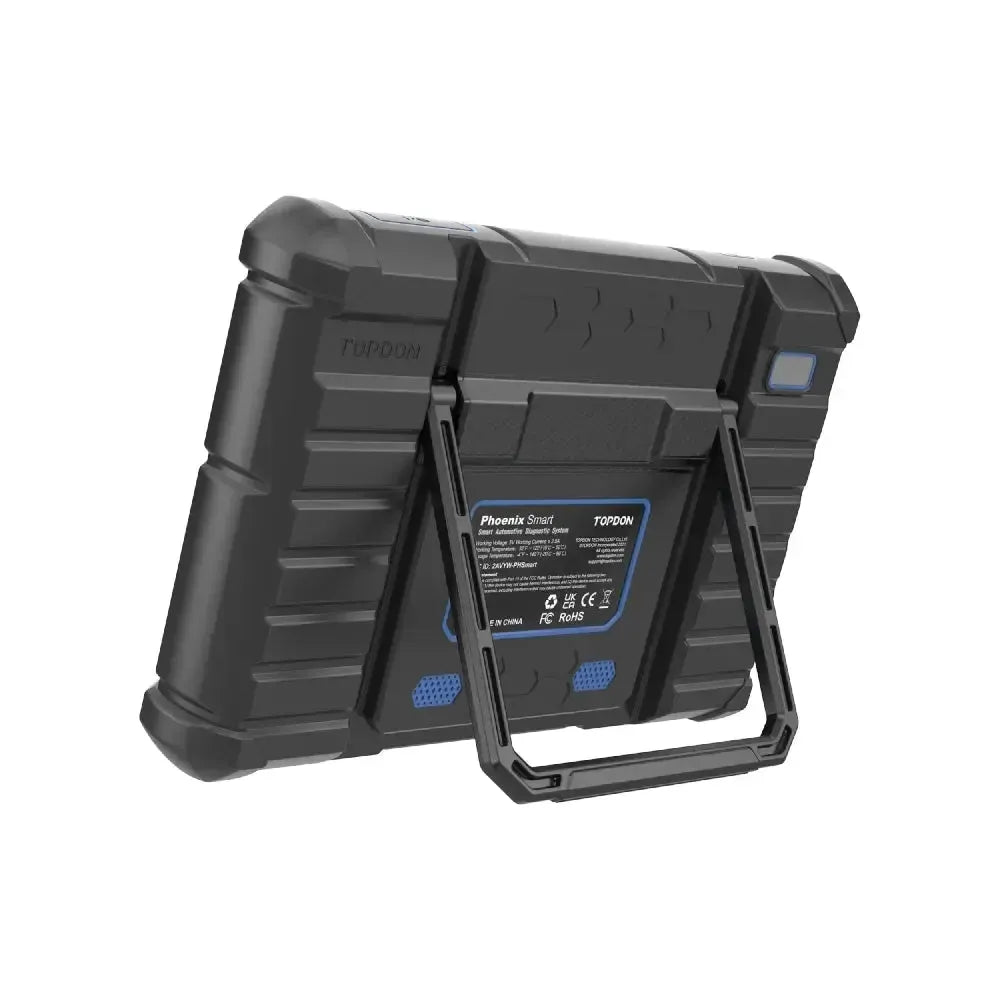

Topdon Phoenix Smart | Uitleesapparaat | Auto

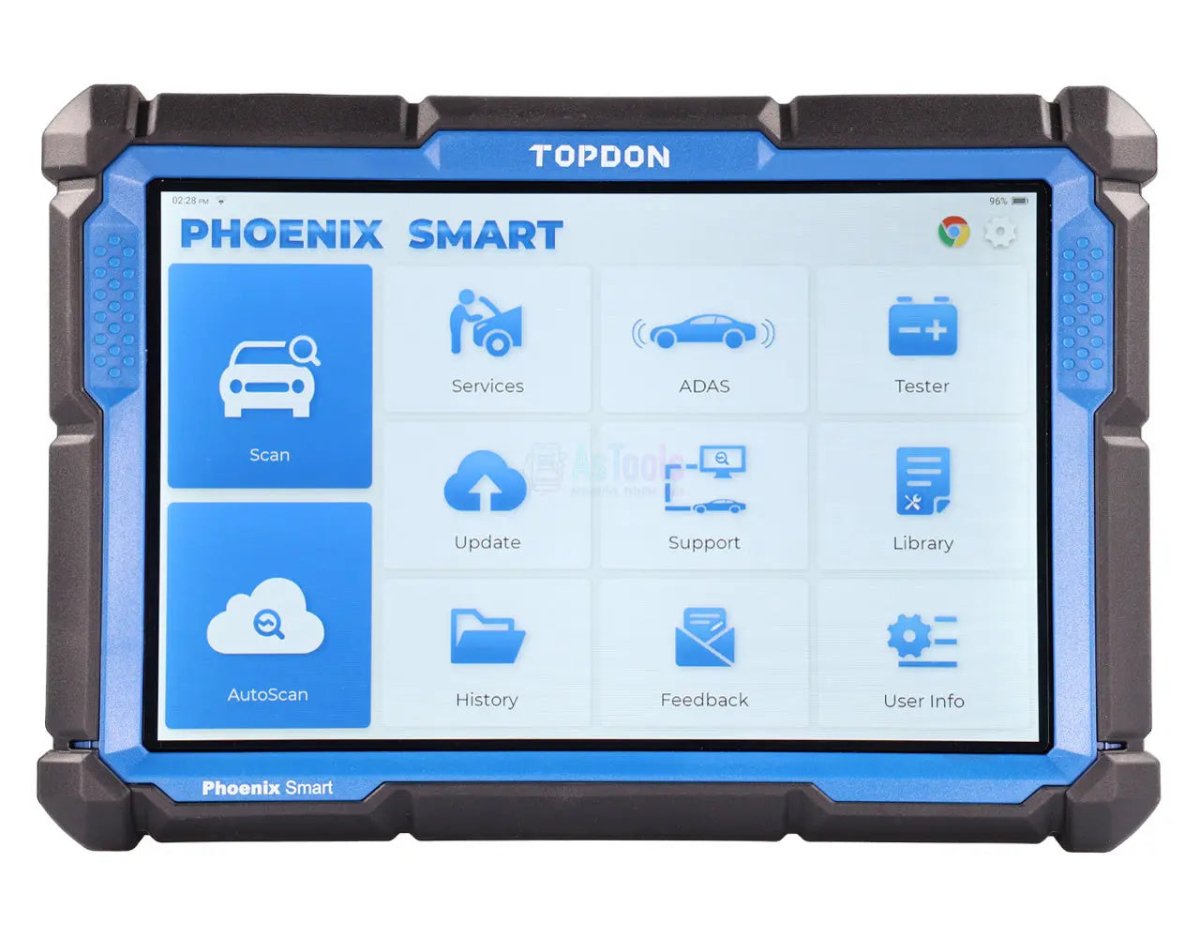

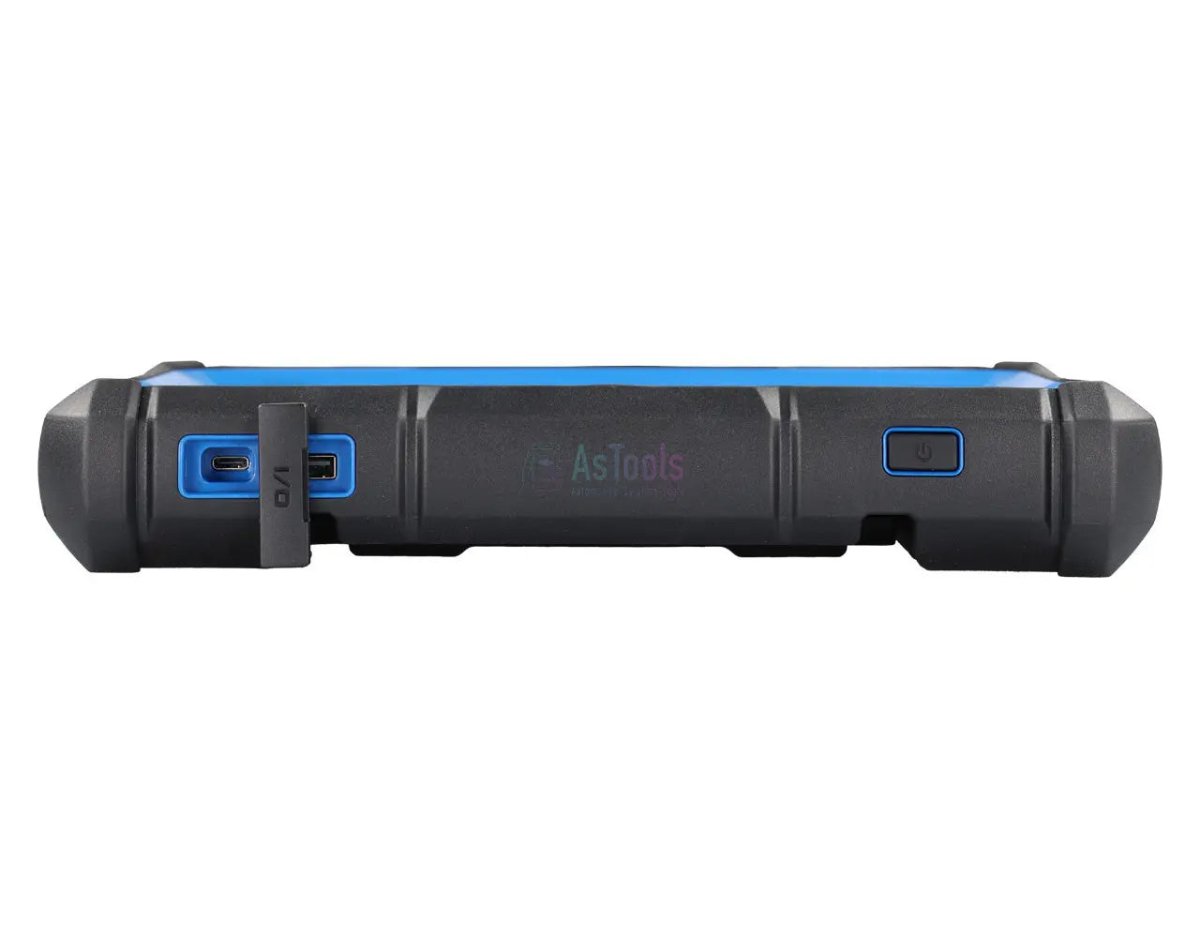

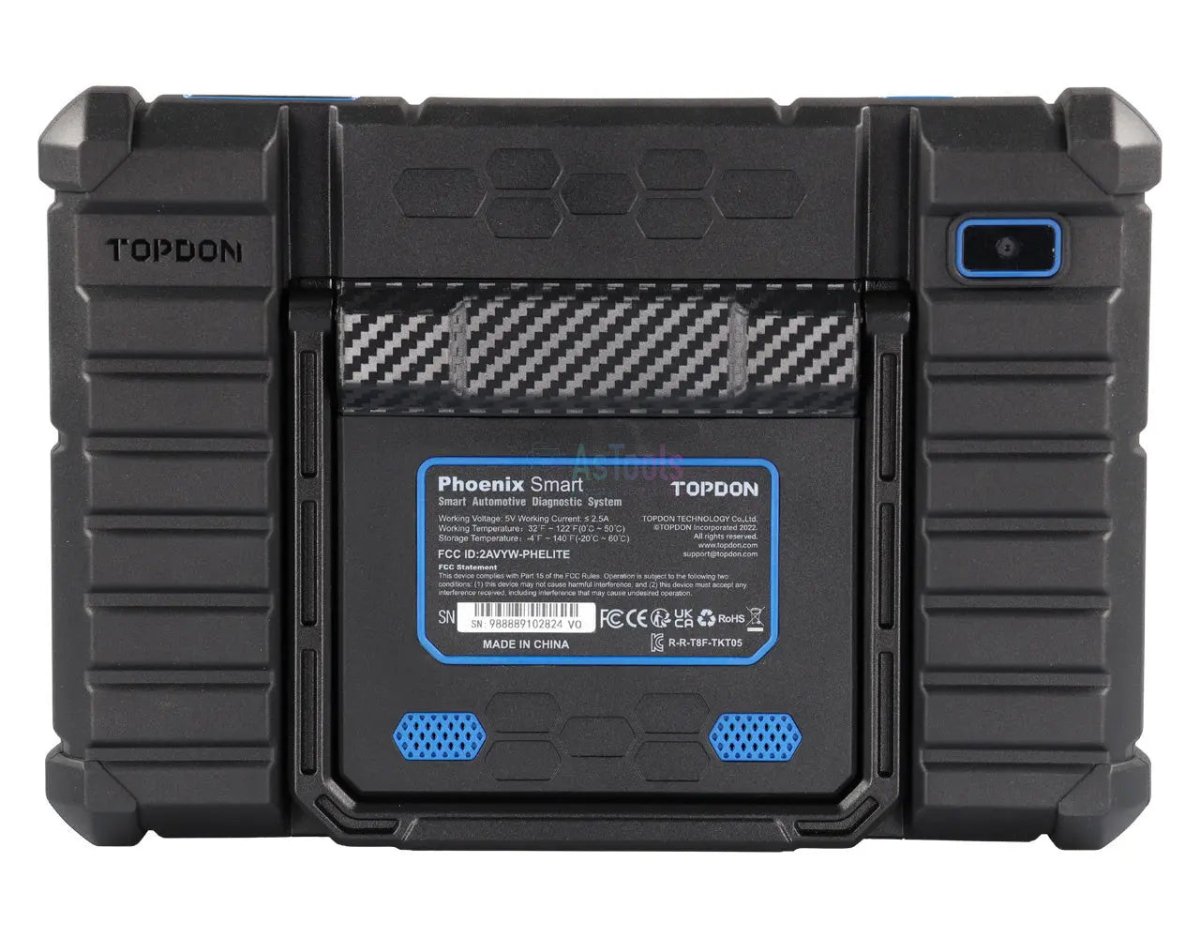

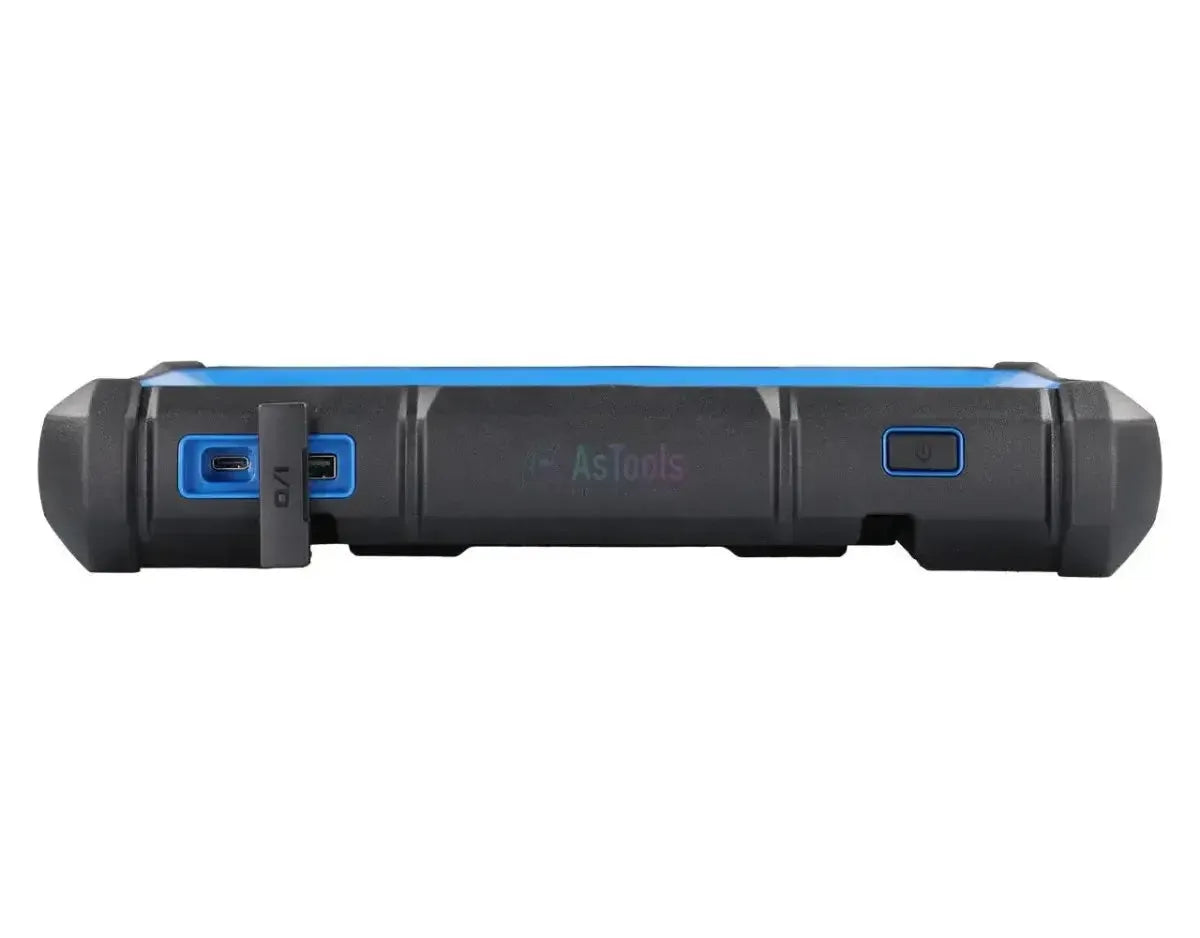

De Topdon Phoenix Smart is een uitleesapparaat voor personenauto en bestelauto, uitgevoerd als 10,1-inch tablet op Android 10 met de losse MDCI Pro-VCI. Die VCI ondersteunt J2534, DoIP, CAN FD, D-PDU en RP1210 en verbindt draadloos over wifi of met een kabel. Het toestel voert volledige systeemdiagnose uit op meer dan 200 voertuigmerken, leest en wist foutcodes, toont live data, stuurt componenten bidirectioneel aan en voert 34 service- en onderhoudsprocedures uit. Bij aanschaf zijn 24 maanden updates inbegrepen.

Naast diagnose ondersteunt het toestel online coderen en cloudgebaseerd programmeren: de fabriekssoftware wordt van de server gehaald en naar de regeleenheid geschreven, opgegeven voor dertien merken: Mercedes-Benz, BMW, Volkswagen, Audi, Skoda, Seat, Porsche, Land Rover, Jaguar, Renault, Nissan, Subaru en Hyundai. De topologieweergave zet alle regeleenheden en hun onderlinge busverbindingen in één beeld, met de foutstatus per module. Toegang tot beveiligde gateways en de uitbreidingen voor zware bedrijfsvoertuigen (HD) en elektrische voertuigen (EV) lopen via aparte licenties.

Diagnosefuncties:

De Topdon Phoenix Smart voert een volledige systeemdiagnose uit op alle aanwezige elektronische regeleenheden van het voertuig. Naast de generieke OBD-gegevens leest het toestel per merk de fabrikantspecifieke gegevens uit.

• Foutcodes lezen en wissen: Leest de opgeslagen foutcodes uit alle bereikbare regeleenheden, met omschrijving en status per code. Een volledige scan brengt alle systemen in één handeling in beeld; wissen kan per module of over het hele voertuig.
• Live data: Toont de actuele meetwaarden als tekst, grafiek of meter. Meerdere parameters zijn naast elkaar te volgen en op te nemen, waarmee afwijkingen zichtbaar worden die alleen onder belasting of bij een bepaalde temperatuur optreden.
• Actuatortest: Stuurt een component rechtstreeks aan vanuit de regeleenheid: pompen, kleppen, ventilatoren, relais en verlichting. Hiermee is te scheiden of een storing bij het onderdeel, de bedrading of de aansturing ligt.
• Topologieweergave: Geeft de regeleenheden en de bussen waarop zij zijn aangesloten grafisch weer, met per module de communicatiestatus en het aantal foutcodes. Naast dit schema is dezelfde informatie als lijst op te vragen.
• ECU-informatie uitlezen: Toont van elke regeleenheid het onderdeelnummer, de hardware- en softwareversie en de kalibratiegegevens, nodig om vast te stellen of een module de juiste programmering bevat.

Service- en onderhoudsfuncties:

De Topdon Phoenix Smart ondersteunt 34 service- en onderhoudsprocedures. De beschikbare functies kunnen verschillen per merk, model en bouwjaar.

Motor en aandrijflijn:

• Onderhoudsinterval terugstellen: Zet de teller en de servicemelding van het onderhoudsinterval terug na een olieverversing of onderhoudsbeurt.
• Gasklephuis inleren: Leert de gesloten en de volledig geopende stand van de elektronische gasklep opnieuw in, zodat de regeleenheid de sensorwaarden weer aan de werkelijke klepstand koppelt. Nodig na reiniging of vervanging.
• Injectoren coderen: Schrijft de kalibratiecode van elke injector naar de motorregeleenheid. Die code beschrijft de afwijking van de injector ten opzichte van de nominale opbrengst; zonder codering doseert de regeleenheid met verkeerde openingstijden.
• Krukaspositiesensor inleren: Legt de fabricagetolerantie van het krukastandwiel vast, zodat de regeleenheid het verschil tussen een productieafwijking en een werkelijke ontstekingsmisser kan onderscheiden. Nodig na vervanging van de motorregeleenheid, de krukaspositiesensor of het vliegwiel.
• Cilindervermogensbalans: Meet de bijdrage van elke cilinder afzonderlijk aan het motorkoppel, waarmee een terugvallende cilinder is aan te wijzen zonder demontage.
• Lucht-brandstofverhouding terugstellen: Zet de aangeleerde brandstofcorrecties terug op de basiswaarde, waarna de regeleenheid opnieuw leert op basis van het lambdasignaal.
• Versnellingsbak inleren: Voert het zelfleerproces van de automaat opnieuw uit, waarmee de schakelkwaliteit na onderhoud of een olieverversing wordt hersteld.
• Start-stopsysteem instellen: Schakelt de automatische start-stopfunctie van het voertuig in of uit.
• Koelsysteem ontluchten: Stuurt de elektrische koelvloeistofpomp aan om de lucht uit het koelcircuit te verdrijven na het aftappen of vervangen van koelvloeistof.

Uitlaat- en emissiesystemen:

• Roetfilterregeneratie (DPF): Start een geforceerde regeneratie waarbij de uitlaattemperatuur wordt opgevoerd tot de opgeslagen roet verbrandt, en stelt de asbelading en de teller na het vervangen van het filter terug.
• Benzinepartikelfilter (GPF): Voert dezelfde regeneratie uit voor het partikelfilter van directingespoten benzinemotoren en stelt de beladingswaarde terug.
• AdBlue-systeem terugstellen: Zet de tellers en de aangeleerde waarden van het SCR-systeem terug na het bijvullen van de reagens of na vervanging van de doseerpomp of het reservoir.
• EGR-klep inleren: Herstelt de eindstanden en de aangeleerde stroomwaarden van de uitlaatgasrecirculatieklep na reiniging of vervanging.
• NOx-sensor terugstellen: Wist de aangeleerde correctiewaarden van de NOx-sensor, zodat de regeleenheid de nieuwe sensor vanaf de basiswaarde inregelt.

Remsysteem:

• Elektronische parkeerrem (EPB): Zet de zuigers van de achterremklauwen in de servicestand en weer terug, wat nodig is om remblokken of schijven te kunnen vervangen zonder het systeem te beschadigen.
• ABS-ontluchting: Stuurt de pomp en de kleppen in het ABS-blok aan, zodat de lucht die in het regelblok is achtergebleven met de remvloeistof mee naar buiten gaat.

Stuurinrichting en ophanging:

• Stuurhoeksensor kalibreren (SAS): Legt de rechtuitstand van het stuur vast als nulpunt. Zonder deze kalibratie rekenen ESP, rijstrookassistentie en stuurbekrachtiging met een verschoven referentie.
• Luchtvering kalibreren: Stelt de rijhoogte in en leert de hoogtesensoren opnieuw in na vervanging van een sensor of de regelmodule van de luchtvering.

Veiligheidssystemen, banden en rijhulp:

• Airbagmodule terugstellen (SRS): Wist de crashgegevens en de foutcodes uit de airbagregeleenheid nadat de gordelspanners en airbags zijn vervangen.
• Bandenspanningscontrole terugstellen (TPMS): Stelt het bandenspanningssysteem terug en dooft de waarschuwingslamp na het vervangen van een sensor, een band of een wiel.
• Bandgegevens instellen: Legt de gemonteerde bandenmaat opnieuw vast in de regeleenheid.
• Startonderbreker aanpassen (IMMO): Voert de basishandelingen rond de startonderbreker uit, zoals het inleren van een sleutel en het afstemmen van de regeleenheid op het voertuig. De reikwijdte verschilt per merk; voor sleutel- en chipwerk op componentniveau is de T-Ninja Box nodig.
• Adaptieve cruisecontrol aanleren: Meldt een vervangen of gerepareerde regeleenheid van de adaptieve cruisecontrol aan het voertuig. Het fysiek uitrichten van de radarsensor gebeurt met het losse ADAS-kalibratiesysteem.

Carrosserie en comfort:

• Schuifdak instellen: Stelt het gedrag van het schuifdak in: de vergrendeling, het automatisch sluiten bij regen, de geheugenstand voor schuiven en kantelen en de bijbehorende buitentemperatuurdrempel.
• Adaptieve koplampen instellen (AFS): Kalibreert de niveauregeling en de meedraaifunctie van de koplampen ten opzichte van de rijhoogte.
• Ruitbediening kalibreren: Leert de boven- en onderstand van de ruiten opnieuw in en herstelt daarmee de knelbeveiliging en de comfortbediening.
• Stoelen aanleren: Leert de stoelen met geheugenfunctie opnieuw in nadat de stoel of de verstelmodule is vervangen of gerepareerd.
• Aircosysteem terugstellen: Leert de eindstanden van de meng- en verdeelkleppen opnieuw in na vervanging van een stelmotor of het bedieningspaneel.

Elektrisch systeem en voertuiggegevens:

• Accu registreren (BMS): Meldt de vervanging van de accu aan het laadsysteem, met het type en de capaciteit, en zet de aangeleerde veroudering terug. Zonder registratie blijft het laadregime op de oude accu afgestemd.
• Kilometerstand aanpassen: Schrijft de kilometerstand naar de regeleenheid, bedoeld voor het overzetten van de oorspronkelijke stand na vervanging van een instrumentenpaneel.
• Motorhoek kalibreren: Legt de hoekafwijking vast tussen de stand die de rotorstandsensor van de elektrische aandrijfmotor meet en de werkelijke stand van het magneetveld. Zonder die correctie stuurt de omvormer het draaiveld met een hoekfout aan, met koppel- en rendementsverlies tot gevolg.
• Hoogvoltaccu uitlezen: Leest de toestand en de foutcodes van het accupakket van hybride en elektrische voertuigen uit.
• Transportmodus uitschakelen: Heft de fabrieksinstelling op die het stroomverbruik tijdens transport en opslag beperkt en daarbij comfortfuncties blokkeert.
• Systeemtaal wijzigen: Wijzigt de taalinstelling van het centrale bedieningspaneel van het voertuig.

Speciale functies en mogelijkheden:

De Topdon Phoenix Smart beschikt over aanvullende functies voor het programmeren en coderen van regeleenheden en voor toegang tot beveiligde voertuignetwerken.

Coderen en programmeren:

• Cloudgebaseerd programmeren: Haalt de fabriekssoftware voor de geselecteerde regeleenheid van de server en schrijft die naar het voertuig. Opgegeven voor dertien merken: Mercedes-Benz, BMW, Volkswagen, Audi, Skoda, Seat, Porsche, Land Rover, Jaguar, Renault, Nissan, Subaru en Hyundai. Een internetverbinding is vereist.
• Online coderen: Past de coderingsgegevens van een regeleenheid aan via de server van de fabrikant, zodat een vervangen module de uitrusting van het voertuig overneemt. Beschikbaar voor onder meer Mercedes-Benz (SCN), BMW, Volkswagen, Audi, Skoda, Seat, Porsche en Renault.
• Offline coderen: Voert de codering uit met een handmatig ingevoerde waarde, gebruikt bij modellen waar de codering niet van de server hoeft te komen.
• Verborgen functies vrijschakelen: Wijzigt fabrieksinstellingen die af fabriek zijn uitgeschakeld, zoals beeldweergave tijdens het rijden en het gedrag van waarschuwingssignalen. Opgegeven voor onder meer Mercedes-Benz, BMW, Volkswagen, Audi, Skoda, Seat, Porsche, Jeep, Dodge, Chrysler, Toyota en Honda.

Beveiligde netwerktoegang:

• FCA Secure Gateway: Geeft schrijftoegang tot de afgeschermde gateway van Fiat, Chrysler, Jeep, Dodge, Alfa Romeo en Maserati vanaf modeljaar 2017. Vergt een aparte autorisatie; zonder vrijgave blijft het toestel beperkt tot lezen.
• Renault Secure Gateway: Ontgrendelt de beveiligde diagnosepoort van recente Renault- en Dacia-modellen. De functie werkt alleen zolang de updateperiode van het toestel loopt.
• VAG SFD: Geeft toegang tot de door SFD afgeschermde regeleenheden van Volkswagen, Audi, Skoda en Seat. Ook hiervoor is een aparte autorisatie nodig.
• Nissan Secure Gateway: Ontgrendelt de beveiligde poort van recente Nissan-modellen, waarna foutcodes wissen en bidirectioneel aansturen weer beschikbaar zijn.

Voertuigherkenning en scanmethoden:

• Automatische voertuigherkenning: Het toestel leest het chassisnummer uit de regeleenheid en laadt op basis daarvan de bijbehorende diagnosesoftware.
• Chassisnummer scannen: De streepjescode van het chassisnummer wordt met de camera van de tablet gelezen. Lukt dat niet, dan is het nummer met de hand in te voeren.
• Snelle scan: Levert in korte tijd een gezondheidsoverzicht van het voertuig op, met de aanwezige systemen en de plaatsen waar foutcodes staan.
• Volledige systeemscan: Doorloopt elk systeem van het voertuig afzonderlijk voor een compleet beeld.
• Gerichte scan: Benadert één handmatig gekozen regeleenheid, bedoeld wanneer de klacht al tot één systeem is herleid.
• Tien OBD-modi: Het volledige wettelijke OBD-pakket is beschikbaar, waaronder opgeslagen en sluimerende codes, meetwaarden, zuurstofsensortests en de gereedheid van de emissiecontroles.

Meten en vastleggen:

• Momentopname bij de foutcode: De meetwaarden zoals die golden op het moment dat de foutcode werd opgeslagen, blijven bewaard voor beoordeling achteraf.
• Weergave in drie vormen: Meetwaarden zijn af te lezen als getal, als grafiek in de tijd of gecombineerd in één beeld.
• Opnemen en bewaren: Een reeks meetwaarden is vast te leggen tijdens een proefrit en op te slaan als referentiebestand.
• Vergelijken met een referentie: Een lopende meting is naast een eerder opgeslagen opname te leggen, zodat afwijkingen ten opzichte van een goed werkend voertuig zichtbaar worden.
• Schermopname en schermafdruk: Het beeld is vast te leggen als film of afbeelding en wordt bewaard bij de sessiegegevens.

Rapportage en werkplaatsadministratie:

• Diagnoserapport: Het resultaat van een sessie wordt vastgelegd in een rapport met voertuiggegevens, de aangetroffen foutcodes en de uitgevoerde handelingen. Het rapport is op te slaan en te delen.
• Werkplaatsgegevens: De bedrijfsgegevens worden in het rapport opgenomen, zodat het als eigen document naar de klant gaat.
• Klantenbeheer: Klant- en voertuiggegevens worden bij de uitgevoerde diagnoses bewaard.
• Historie: Per voertuig blijven de eerdere sessies bewaard, met de rapporten, de opgenomen meetwaarden en de schermafdrukken die daarbij horen.

Ondersteuning en naslag:

• Hulp op afstand: Een technicus kan op afstand met het toestel meekijken; daarvoor wordt het apparaatnummer doorgegeven.
• Terugkoppeling naar de fabrikant: De laatste twintig testverslagen zijn door te sturen wanneer een voertuig niet goed wordt herkend of een functie niet werkt.
• Foutcodebibliotheek: De betekenis van OBD-foutcodes is op te zoeken zonder dat er een voertuig is aangesloten.
• Dekkingslijst: Per merk en model is vooraf te raadplegen welke systemen en functies beschikbaar zijn.
• Instructiemateriaal: Opnames laten zien hoe een functie op een bepaald model verloopt.

Beheer van het toestel:

• Bijwerken in één handeling: De geselecteerde voertuigsoftware en de app worden in één keer bijgewerkt, rechtstreeks op de tablet.

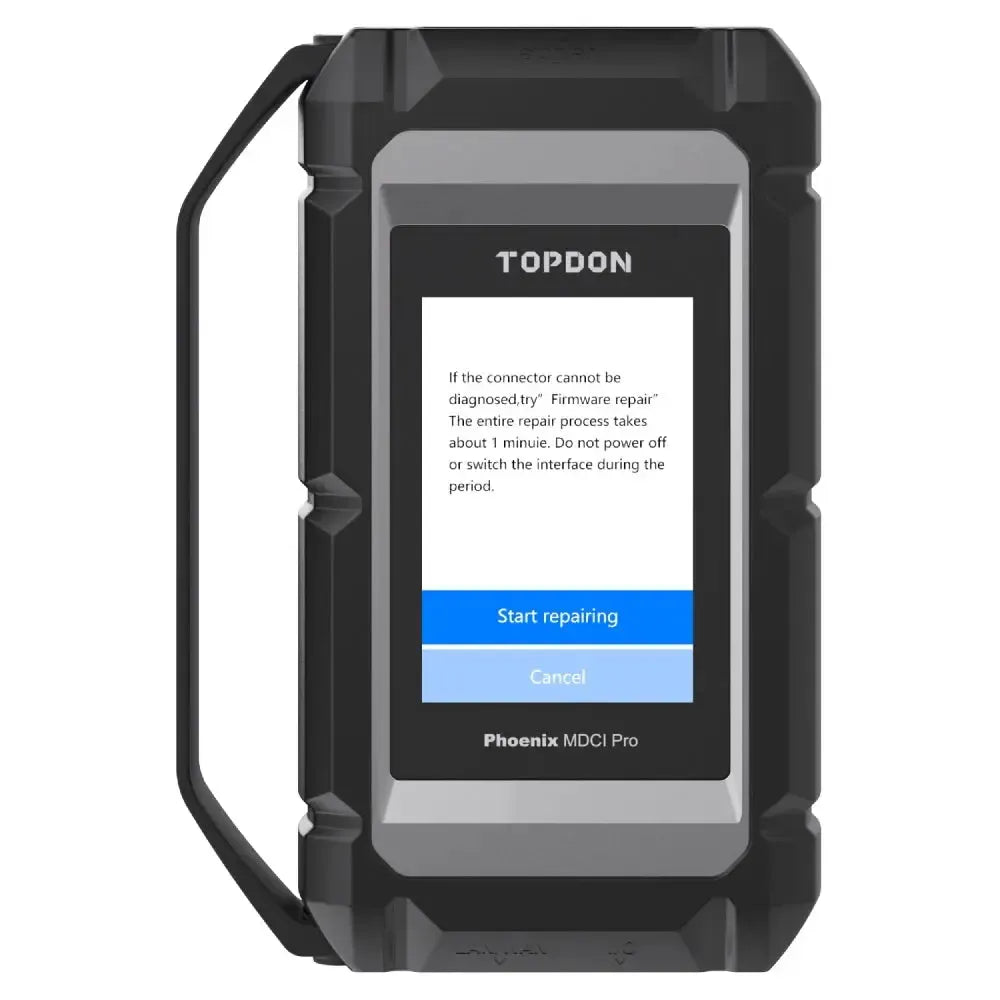

• Onderhoud van de VCI: De MDCI Pro wordt vanuit het toestel geactiveerd en de firmware van de module is zo nodig te herstellen.

Optionele uitbreidingsmodules:

De functionaliteit van de Topdon Phoenix Smart kan worden uitgebreid met diverse optionele hardwaremodules en softwarelicenties. Deze uitbreidingen zijn specifiek ontworpen om extra diagnostische mogelijkheden toe te voegen.

Hardware modules en accessoires:

• Phoenix Scope oscilloscoop: Vierkanaals oscilloscoop voor het meten van signaalvormen die in de live data niet zichtbaar worden, zoals de ontsteking, het krukas- en nokkenassignaal en de aansturing van injectoren. Bekijk de oscilloscoop.
• BTMobile ProS accutester: Meet de koudstartstroom, de inwendige weerstand en de laadtoestand van de accu en beoordeelt de dynamo en de startstroom onder belasting. Bekijk de accutester.
• T-Ninja Box sleutelprogrammeur: Programmeermodule die de optionele IMMO PROG-functie in het toestel bruikbaar maakt: transponders lezen en schrijven, EEPROM- en MCU-geheugen uitlezen en het geheugen van motor- en transmissieregeleenheden bewerken. Bekijk de T-Ninja Box.
• HD non-16-pins kabelset: Merkeigen aansluitkabels voor vrachtwagens, bussen en trekkers, die zelden de gewone 16-pins OBD2-aansluiting voeren. Bekijk de kabelset.
• ADAS-kalibratiesysteem: Statief met richtpanelen voor het kalibreren van camera- en radarsensoren van rijhulpsystemen na een ruitvervanging, een aanrijding of een wieluitlijning. Het toestel stuurt de kalibratie aan; het kalibratiesysteem zelf is losse apparatuur.
• TC001 warmtebeeldcamera: Maakt temperatuurverschillen zichtbaar, waarmee een vastlopende remklauw, een verstopte radiateurbaan, een doorgebrande verwarmingsdraad of een te warm lopende regeleenheid is aan te wijzen.

Software modules en licenties:

• HD-softwarelicentie: Voegt de diagnosesoftware voor zware bedrijfsvoertuigen toe, met de merken en systemen van vrachtwagens, bussen en trekkers. Geldig voor twaalf maanden. Bekijk de HD-licentie.
• EV-pakket: Uitbreiding voor hoogvoltsystemen van elektrische en hybride voertuigen, met de bijbehorende aansluitingen voor het accupakket. Bekijk het EV-pakket.
• FCA (SGW) autorisatielicentie: Jaarlicentie die de beveiligde gateway van de FCA-merken vrijgeeft. Bekijk de FCA-licentie.
• VAG SFD autorisatielicentie: Jaarlicentie voor de door SFD afgeschermde regeleenheden van Volkswagen, Audi, Skoda en Seat. Bekijk de VAG SFD-licentie.
• SGW Multi-Access bundel: Bundelt de autorisaties voor FCA, Renault, de VAG-groep en Nissan in één jaarlicentie. Bekijk de bundel.
• Update-licentie: Verlengt de softwarelicentie, geregistreerd op het serienummer van het toestel. Bekijk de update-licentie.

Ondersteunde voertuigmerken:

De Topdon Phoenix Smart ondersteunt meer dan 200 voertuigmerken, ingedeeld per regio. De dekking kan variëren per model en bouwjaar.

• Europees: Abarth, Alfa Romeo, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroen, Dacia, DR, Ferrari, Fiat, GAZ, Iveco, IZH, Jaguar, Lamborghini, Lancia, Land Rover, Maybach, McLaren, Mercedes-Benz, Mini, Opel, PAZ, Peugeot, Porsche, Renault, Rolls Royce, Rover, Saab, Seat, SeAZ, Skoda, Smart, Sprinter, UAZ, Vauxhall, VAZ, Volkswagen, Volvo, ZAZ
• Aziatisch: Acura, Ashok Leyland, Daewoo, Daihatsu, Force, FUSO, HINO, Honda, Hyundai, IKCO, Infiniti, Isuzu, Kia, Lexus, Luxgen, Mahindra, Maruti, Mazda, Mitsubishi, Nissan, Perodua, Proton, Saipa, Samsung, Ssangyong, Subaru, Suzuki, Tata, Toyota, United Pakistan, VinFast
• Amerikaans: Buick, Cadillac, Chevrolet, Chrysler, Dodge, Ford, GM, Holden, Jeep, Lincoln, SGM, Tesla
• Chinees: BAIC, Brilliance, BYD, Changan, Changhe, Chery, Cowin, Dongfeng, Exeed, FAW, Foton, Geely, Gonow, Great Wall Motors (GWM), Hafei, Haima, JAC, Jetour, Jinlong, JMC, Joylong, Karry, Leap, Lifan, Maxus, MG, MVM, Polarsun, Qoros, Riich, Roewe, SGMW, Shineray, Soueast, SWM, Trumpchi, Zotye, ZX Auto

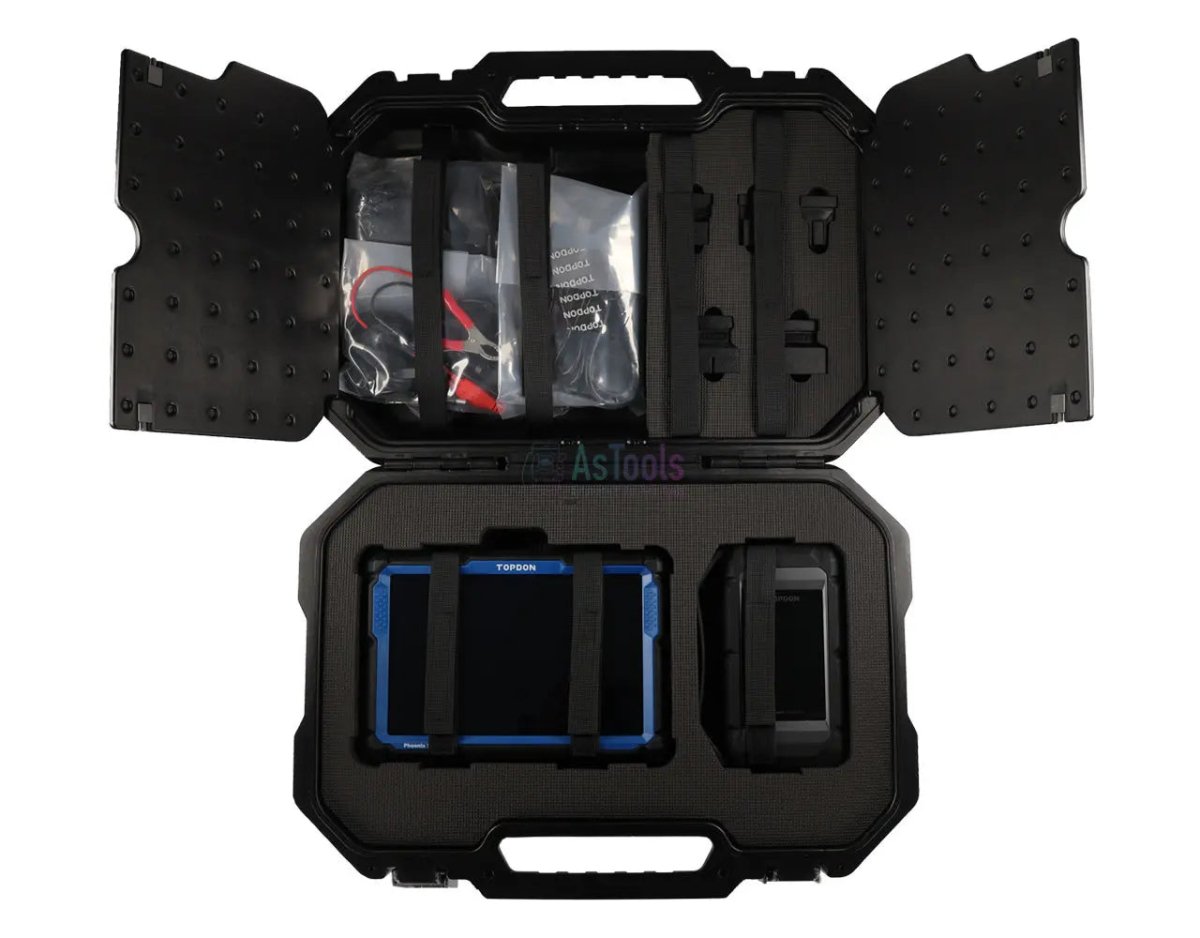

Verpakkingsinhoud:

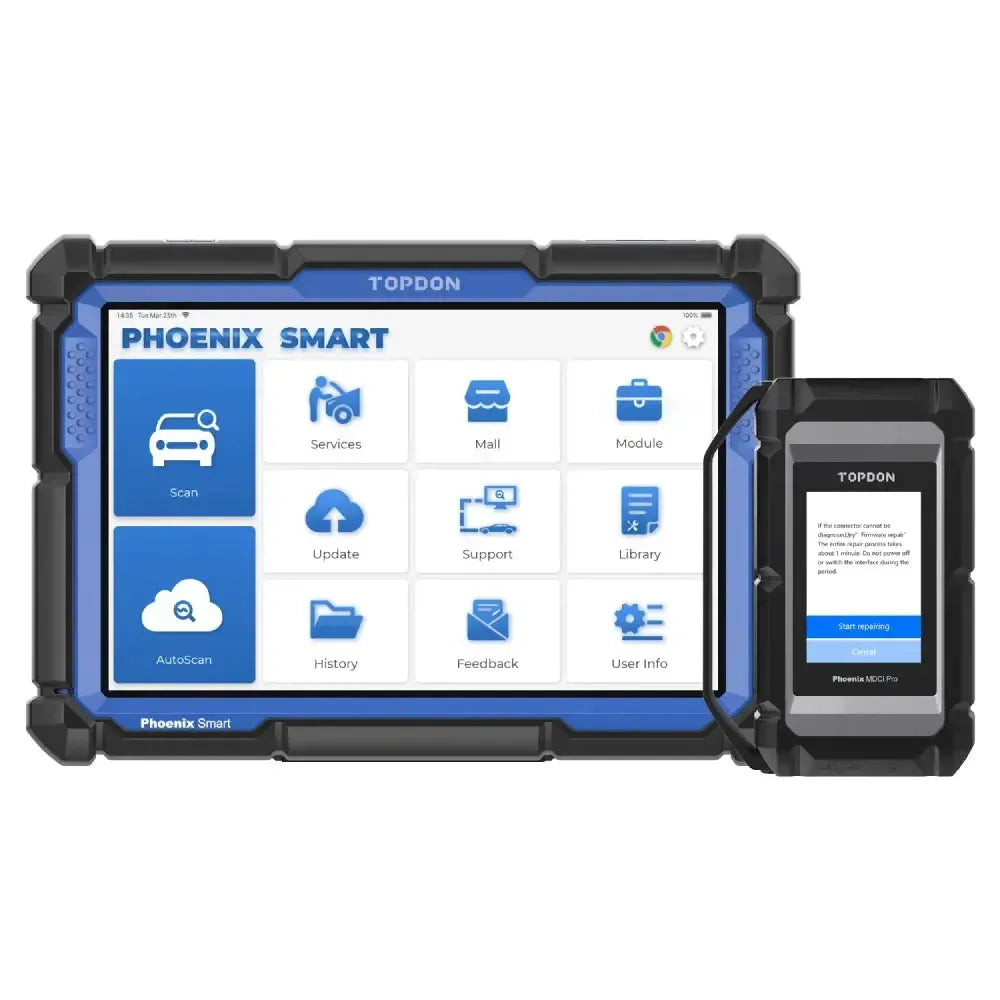

• 1x Topdon Phoenix Smart tablet
• 1x MDCI Pro VCI-module
• 1x OBDII-verlengkabel
• 1x OBDI-adapterbox overdrachtskabel
• 1x Accuklemmenkabel
• 1x Sigarettenaanstekerkabel
• 1x USB-C naar USB-A kabel
• 1x USB-A naar USB-B kabel
• 10x Niet-16-pins verloopadapters
• 4x Zekering 5 x 20 mm
• 2x Zekering 6 x 30 mm
• 1x Stroomadapter
• 1x Gebruikershandleiding
• 1x Envelop met activeringscode

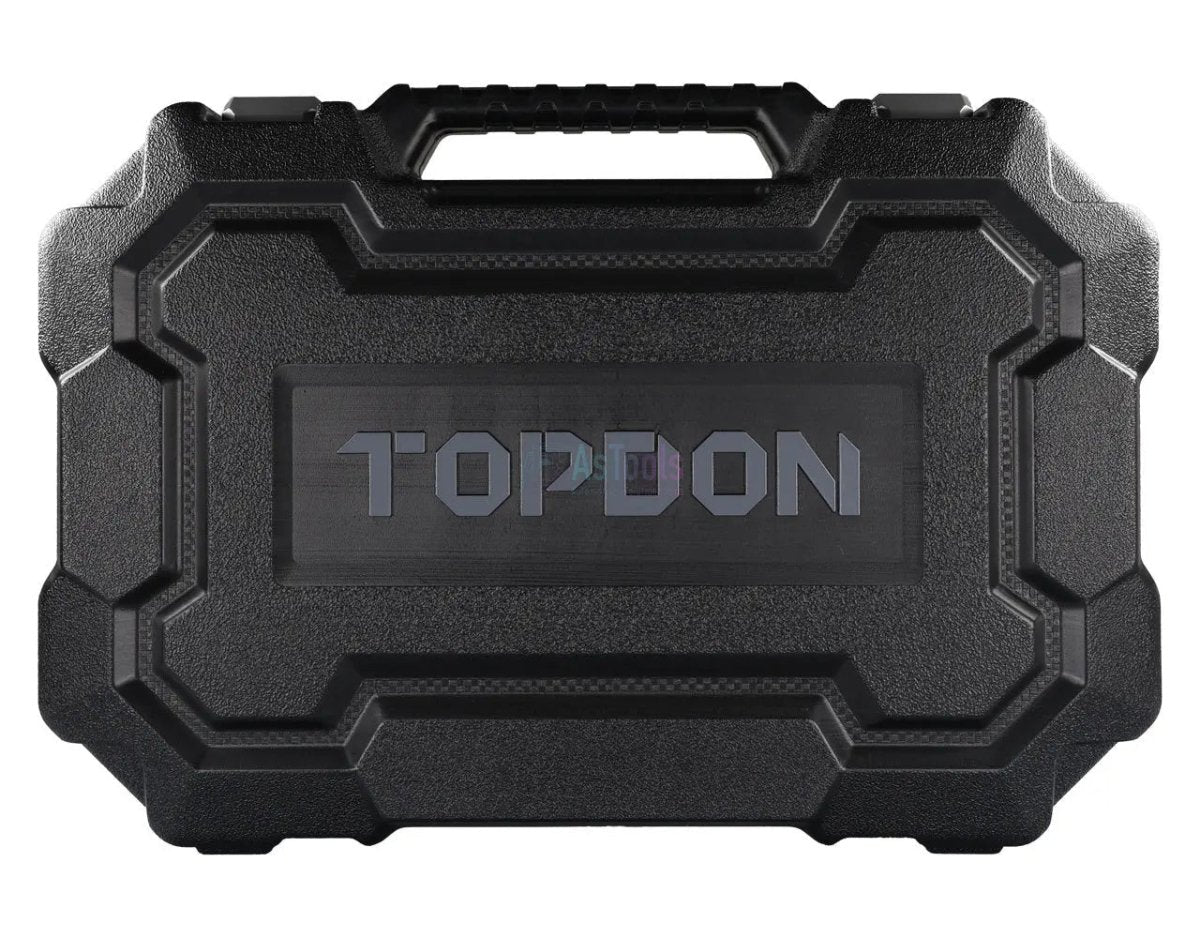

• 1x Opbergkoffer

Licentie-informatie:

Bij de Topdon Phoenix Smart is een softwarelicentie inbegrepen. Onderstaande voorwaarden gelden voor de looptijd en de verlenging daarvan.

• Inclusief 24 maanden updates: Bij aanschaf is een update-licentie voor 24 maanden inbegrepen, gerekend vanaf de activering van het toestel.
• Verlenging per jaar: Na afloop is de licentie te verlengen op het serienummer van het toestel. Bekijk de update-licentie.

Na het verlopen van de licentieperiode blijft het toestel werken op de laatst geïnstalleerde softwareversie. Voertuigen die in een nieuwere softwareversie zijn toegevoegd en de online functies, waaronder cloudgebaseerd programmeren en de Renault-gatewayontgrendeling, zijn dan niet meer bereikbaar.
