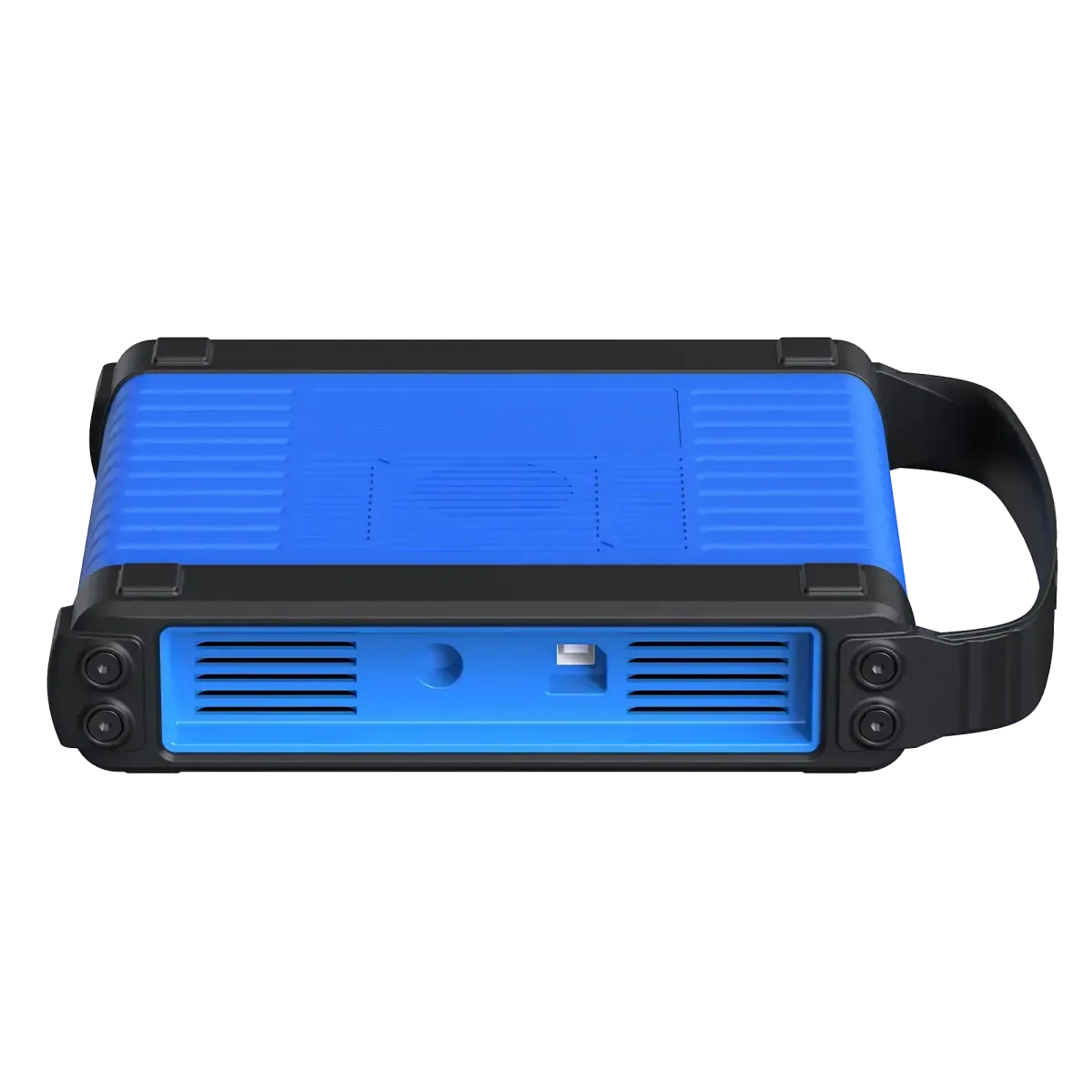

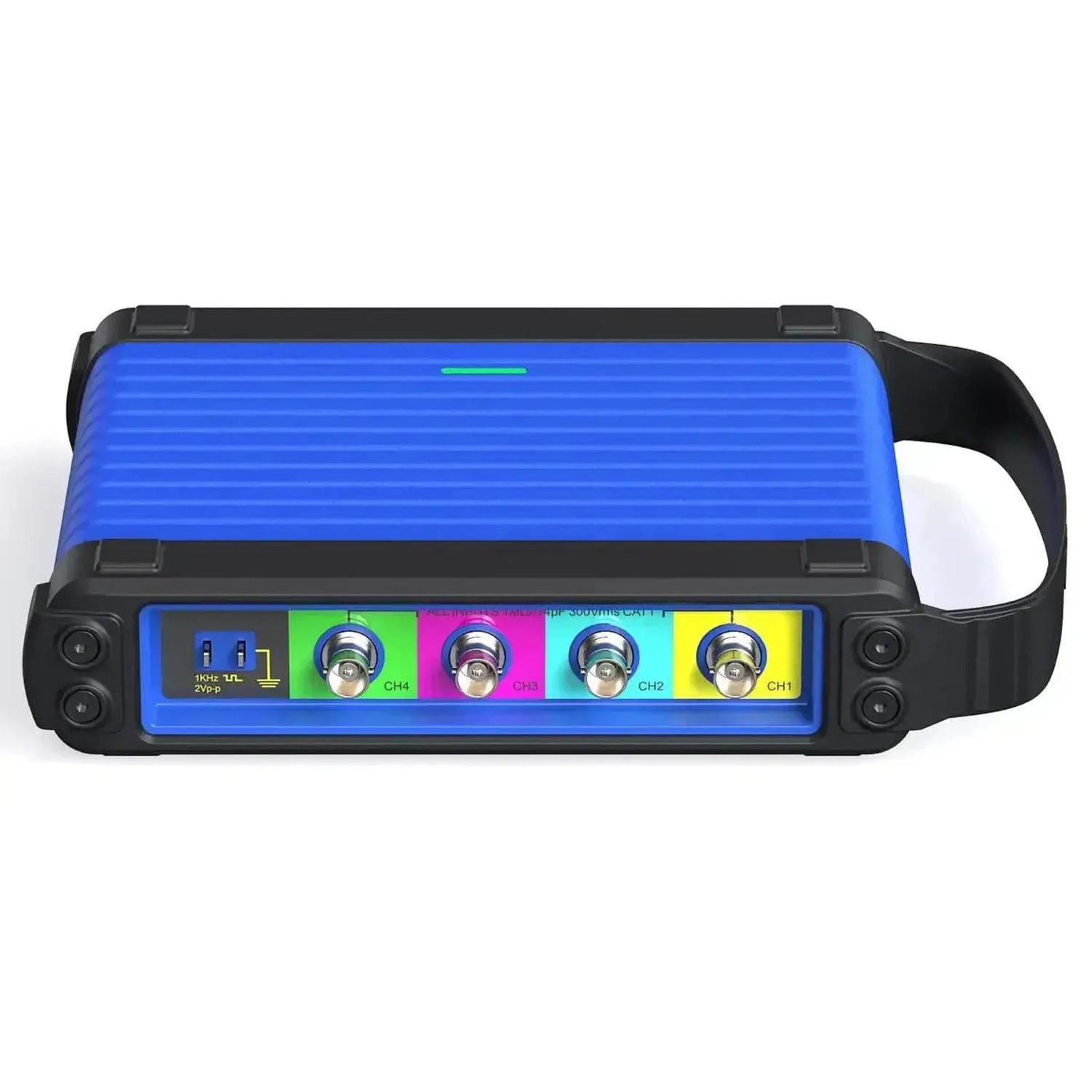

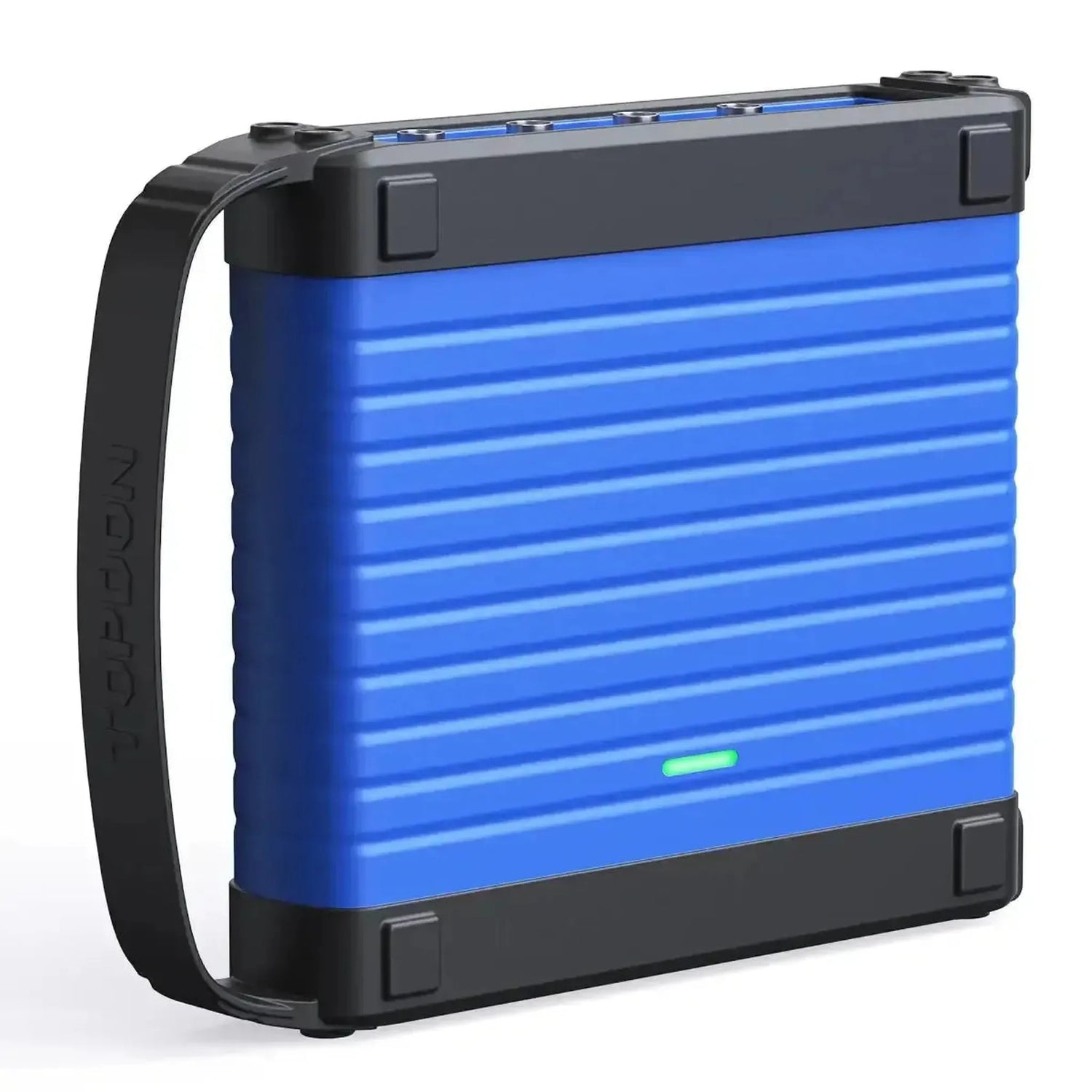

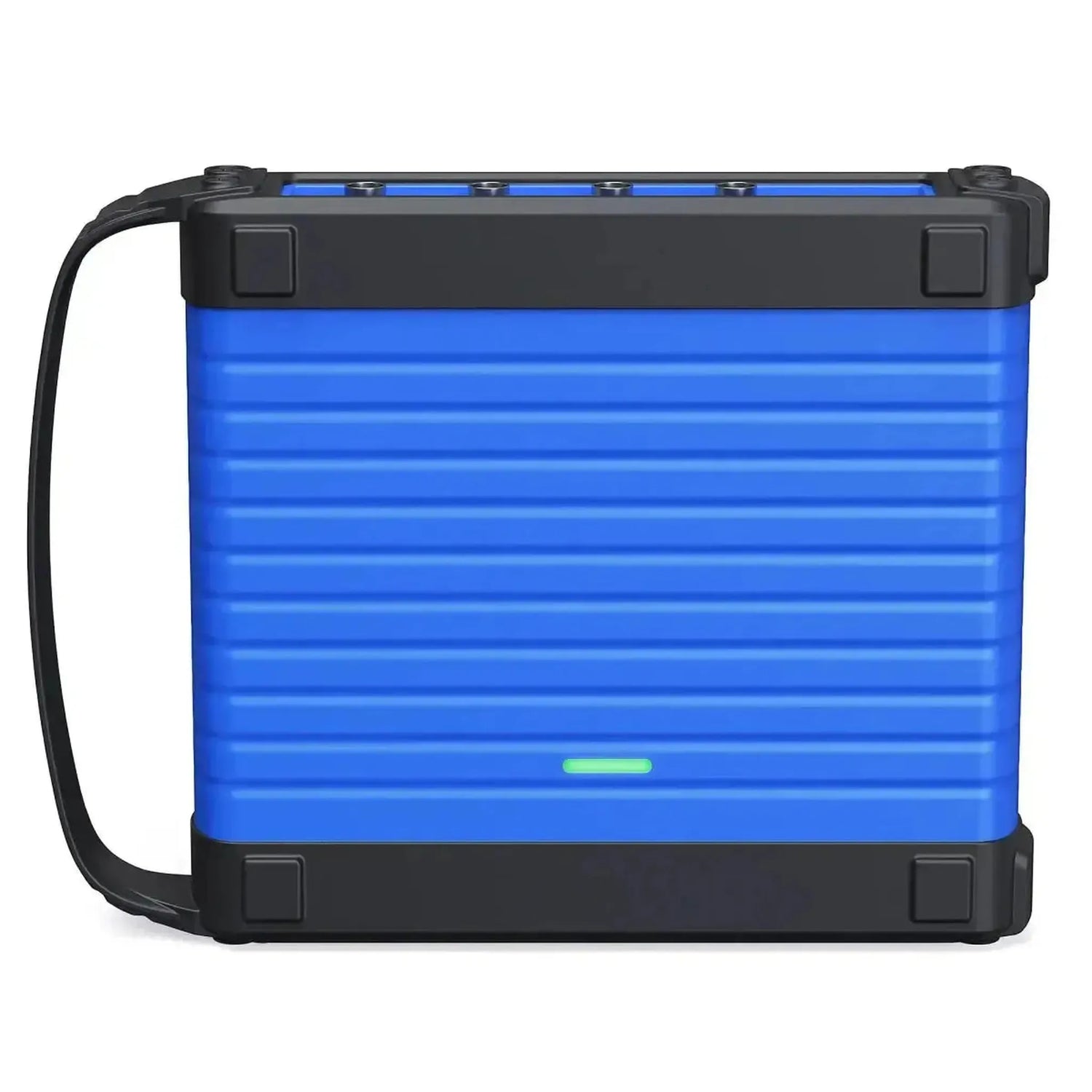

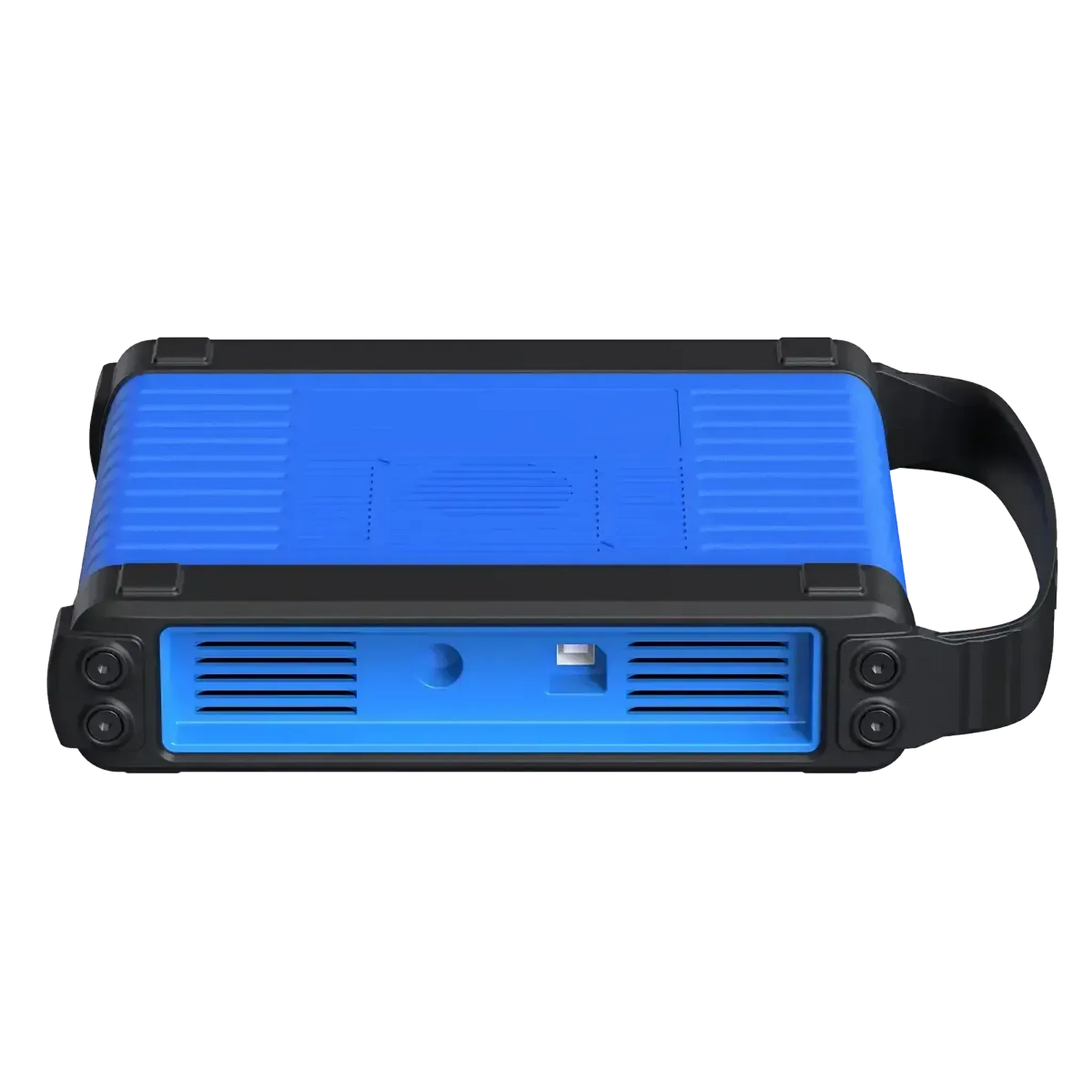

Topdon Phoenix Scope | Oscilloscoop (4-kanaals)

De Topdon Phoenix Scope is een 4-kanaals oscilloscoop die is ontwikkeld voor het diagnosticeren van complexe problemen met auto-elektronica en bedrading. Dit apparaat functioneert als een uitbreidingsmodule voor de Topdon Phoenix serie diagnose tablets en heeft een bandbreedte van 100 MHz met een sampling rate van 1 GSa/s. Het legt circuitsignalen en signaalvormen vast, wat technici in staat stelt om gedetailleerde observaties en foutanalyses uit te voeren, inclusief het detecteren van intermitterende storingen door de lange samplingtijd.

De oscilloscoop beschikt over een geheugendiepte van 50 Mpts, waardoor het mogelijk is om zowel een overzicht van een signaal te bekijken als ver in te zoomen op details. Het systeem ondersteunt 23 soorten automatische metingen en geavanceerde triggerfuncties, zoals edge en pulse-width. Gebruikers kunnen golfvormen opnemen, afspelen en wiskundige bewerkingen uitvoeren, waaronder optellen, aftrekken, vermenigvuldigen, delen en Fast Fourier Transform (FFT). Systeeminstellingen kunnen worden opgeslagen als configuratiebestanden en direct worden geladen voor herhaaldelijk gebruik.

Toepassing en functionaliteit:

Deze oscilloscoop is ontworpen voor het uitvoeren van gedetailleerde analyses van elektronische signalen in voertuigen. De functionaliteiten omvatten:

• Voertuigspecifieke tests: Voorgeprogrammeerde tests voor circuits, sensoren, actuatoren, ontsteking en communicatienetwerken (zoals CAN en LIN) met specifieke parameters voor diverse voertuigmodellen.
• Automatische metingen: Biedt 23 verschillende automatische metingen die met één klik kunnen worden geselecteerd, waardoor het handmatig instellen van parameters wordt vereenvoudigd.
• Geavanceerde triggerfuncties: Uitgebreide triggermogelijkheden om stabiele golfvormen van complexe signalen vast te leggen en te analyseren.
• Hoge geheugendiepte: Een diepte van 50 Mpts maakt het mogelijk om gedetailleerde signaalinformatie vast te leggen en diep in te zoomen zonder verlies van data.
• Opnemen en afspelen: Golfvormen kunnen worden opgenomen en opgeslagen in een specifiek formaat voor latere analyse en vergelijking.
• Wiskundige bewerkingen: Ondersteunt diverse wiskundige functies (optellen, aftrekken, vermenigvuldigen, delen) en FFT voor diepgaande signaalanalyse.
• Cursorbediening: Onafhankelijke horizontale en verticale cursors en cursortracking voor nauwkeurige metingen aan de golfvorm.

Verpakkingsinhoud:

• 1x Topdon Phoenix Scope
• 2x BNC naar banaanstekker kabel
• 2x Oscilloscoop probe
• 8x Krokodillenklem (4x rood, 4x zwart)
• 1x Set back-pinning probes
• 1x USB Type-C kabel
• 1x Handleiding

Technische specificaties:
