Jaltest MHE (Material Handling Equipment) Uitleesapparaat

Wat er in de doos zit

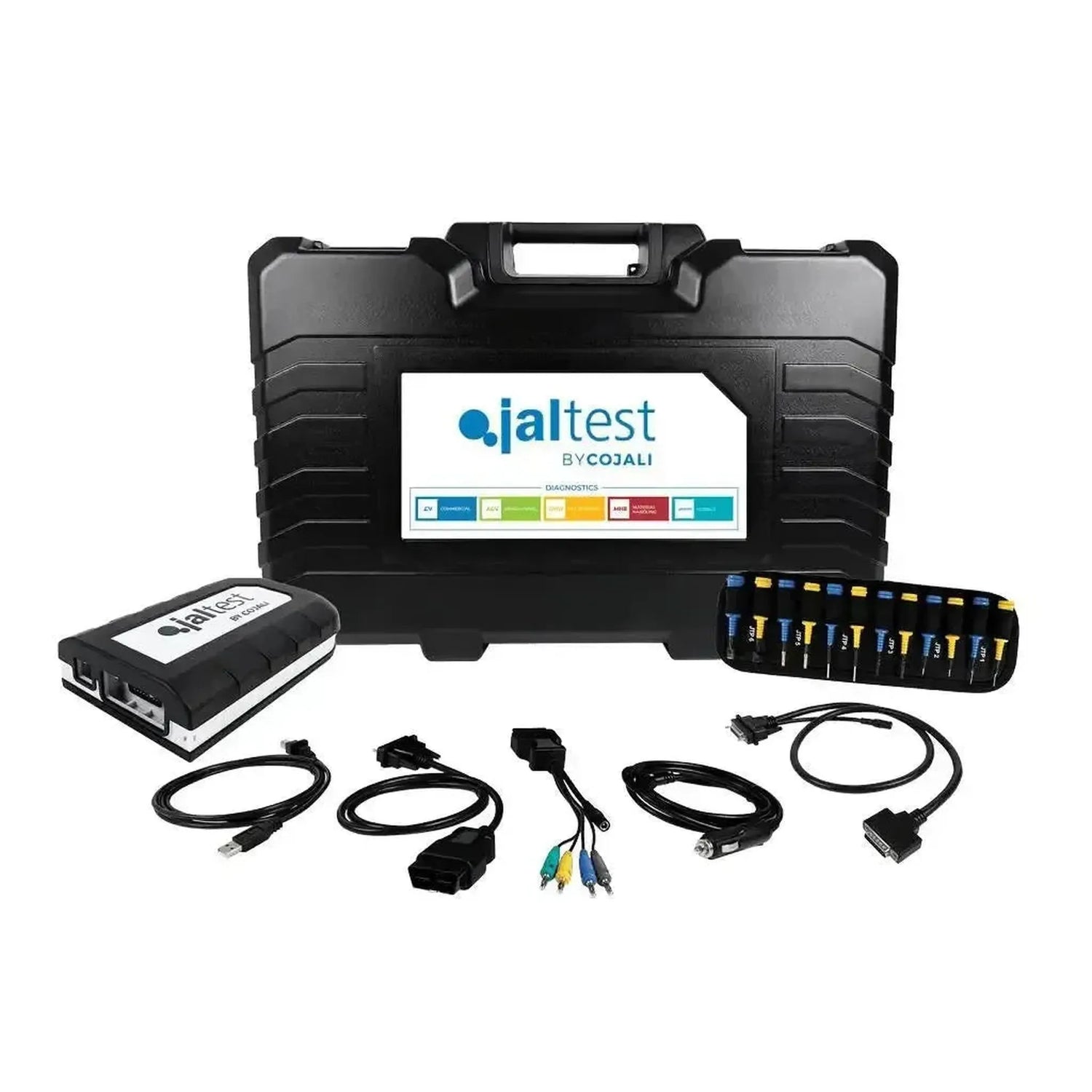

De koffer bevat de hardware waarmee u de verbinding legt, en daarnaast de softwarerechten die de MHE-module ontsluiten. De hardware is dezelfde als in de losse set 70301001, die als enige Jaltest-koffer ook de USB-voedingskabel JDC60AM2 bevat. Hieronder staat per onderdeel wat het is en welk referentienummer erbij hoort.

Hardware

• Jaltest Link V9 (70001015): De diagnose-interface die u op de diagnosestekker van de machine aansluit, met 26-pins DB26 naar de kabel en USB-C naar de pc.
• Multipin Kit (70002001): Twintig multipins JTP01 t/m JTP10, elk in twee kleuren, de aansluitkabel JTP101 en twee voedingskabels — JDC10AM2 met accuklemmen en JDC20AM2 voor de sigarettenaansteker.
• OBD-kabel, 16-polig (JDC213.9): De standaardkabel voor de gewone diagnoseaansluiting.
• USB-C-kabel (JDC107.9B): De verbinding tussen de Link en uw laptop.
• Verlengkabel van 100 cm (JDC100): Met een 26-pins DB26-stekker, de brede connector op de Link zelf.
• USB-voedingskabel (JDC60AM2): Voedt de Jaltest Link V9 via een USB-A-poort, voor machines waarvan de diagnoseaansluiting zelf geen spanning geeft. Deze kabel zit alleen in de MHE-koffer.
• Koffer (70003015): De compacte uitvoering, 505 x 381 x 146 mm.

Software

• Software (75001001): De eenmalige aanschaf die de MHE-module ontsluit.
• Activering van de licentie, twaalf maanden (75001009): Het recht om er het eerste jaar mee te werken.
• INFO Online MHE (29477): De technische informatie bij de software. Zit erin, is niet los te koop en is in 2026 kosteloos.
• Jaltest GRP: De werkplaatssoftware van Cojali voor klanten, machines en rapporten.

Een laptop en de merkspecifieke kabels horen hier niet bij. Zie Kabels en computer verderop op deze pagina.

Voor welke machines en systemen

Jaltest MHE bestrijkt het hele interne transport — heftrucks, magazijntrucks, verreikers, hoogwerkers en haventechniek — met één dekkingslijst voor alle machinesoorten samen en niet een aparte lijst per soort. Een merk in de lijst betekent dat er dekking is, niet dat elk model en bouwjaar volledig wordt ondersteund. De indeling per werelddeel gaat over het land waar het merk vandaan komt, niet over de huidige eigenaar.

De machines

• Heftrucks: Vorkheftrucks met verbrandingsmotor en elektrische heftrucks met tegengewicht.
• Magazijntrucks: Reachtrucks, elektrische palletwagens, stapelaars en orderpicktrucks.
• Verreikers: Telescopische verreikers, ook de landbouw- en bouwuitvoeringen.
• Hoogwerkers: Knikarm- en schaarhoogwerkers.
• Haventechniek: Havenheftrucks, reachstackers, materiaalhandlers en havenkranen.

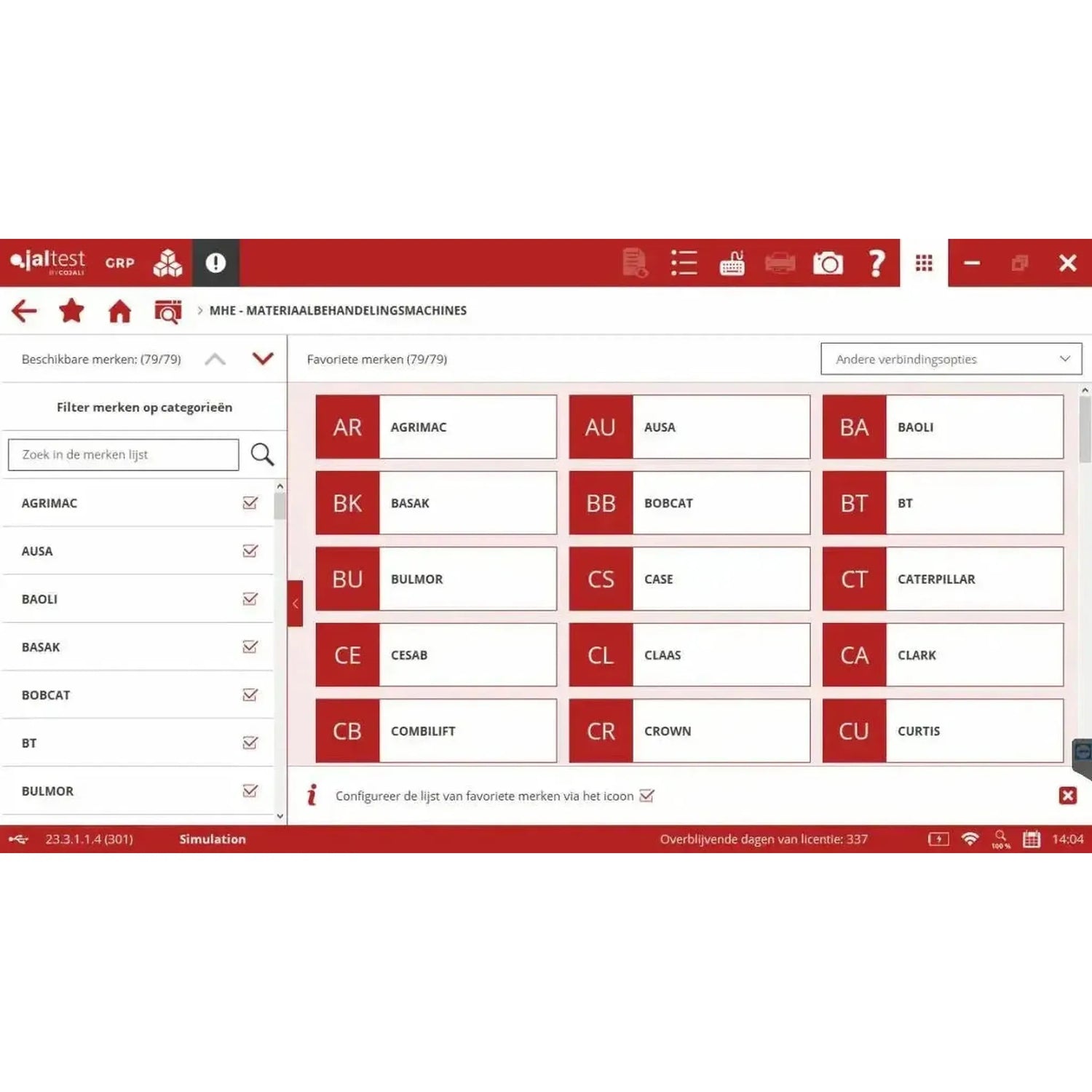

Welke merken u kunt uitlezen

Bekende merken in de dekking van Jaltest MHE: Baoli, BT, Caterpillar, Cesab, Clark, Combilift, Crown, Doosan, Genie, Hangcha, Haulotte, Heli, Hyster, JCB, JLG, Jungheinrich, Kalmar, Komatsu, Konecranes, Liebherr, Linde, Manitou, Merlo, Mitsubishi, Nissan, Skyjack, Still, Toyota, UniCarriers en Yale.

Alle 105 merken, gesplitst per werelddeel:

Europees is inclusief het Verenigd Koninkrijk, Turkije en Rusland. Chinees staat los van Aziatisch, waar Japan, Zuid-Korea, India en Taiwan onder vallen. Onder Overig staan merken uit Australië en Afrika en de enkele naam waarvan de herkomst niet te achterhalen was.

De systemen in de machine

• Motorbesturing: De motorregeleenheden van diesel-, lpg- en gasmotoren.
• Centrale computer: De centrale voertuigcomputer die de machine aanstuurt.
• Vermogensmodules: De tractie- en pompsturing van elektrische machines, onder meer van Zapi en Curtis.
• Stuurinrichting: De elektrische stuurbekrachtiging.
• Transmissie: De transmissiebesturing.
• Nabehandeling: De roetfilter- en AdBlue-module bij dieselmachines.
• Instrumentenpaneel: Het display en de tellerunit.
• Hydrauliek: De hydraulische systemen van de machine.

Wat u ermee kunt

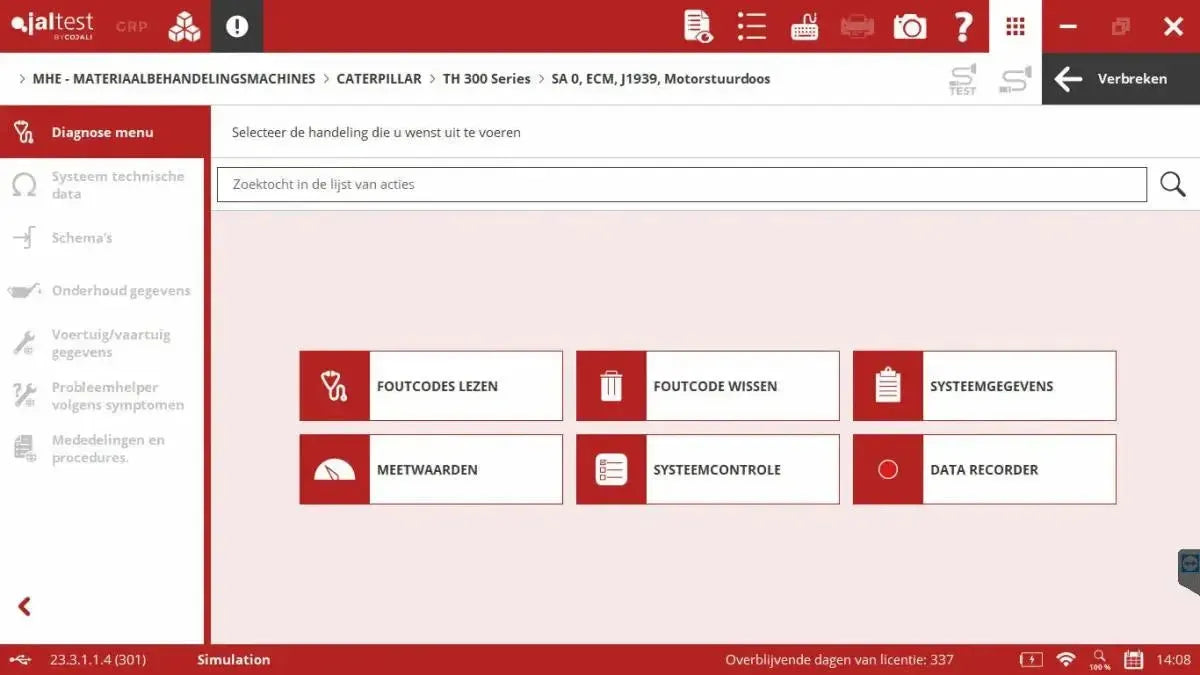

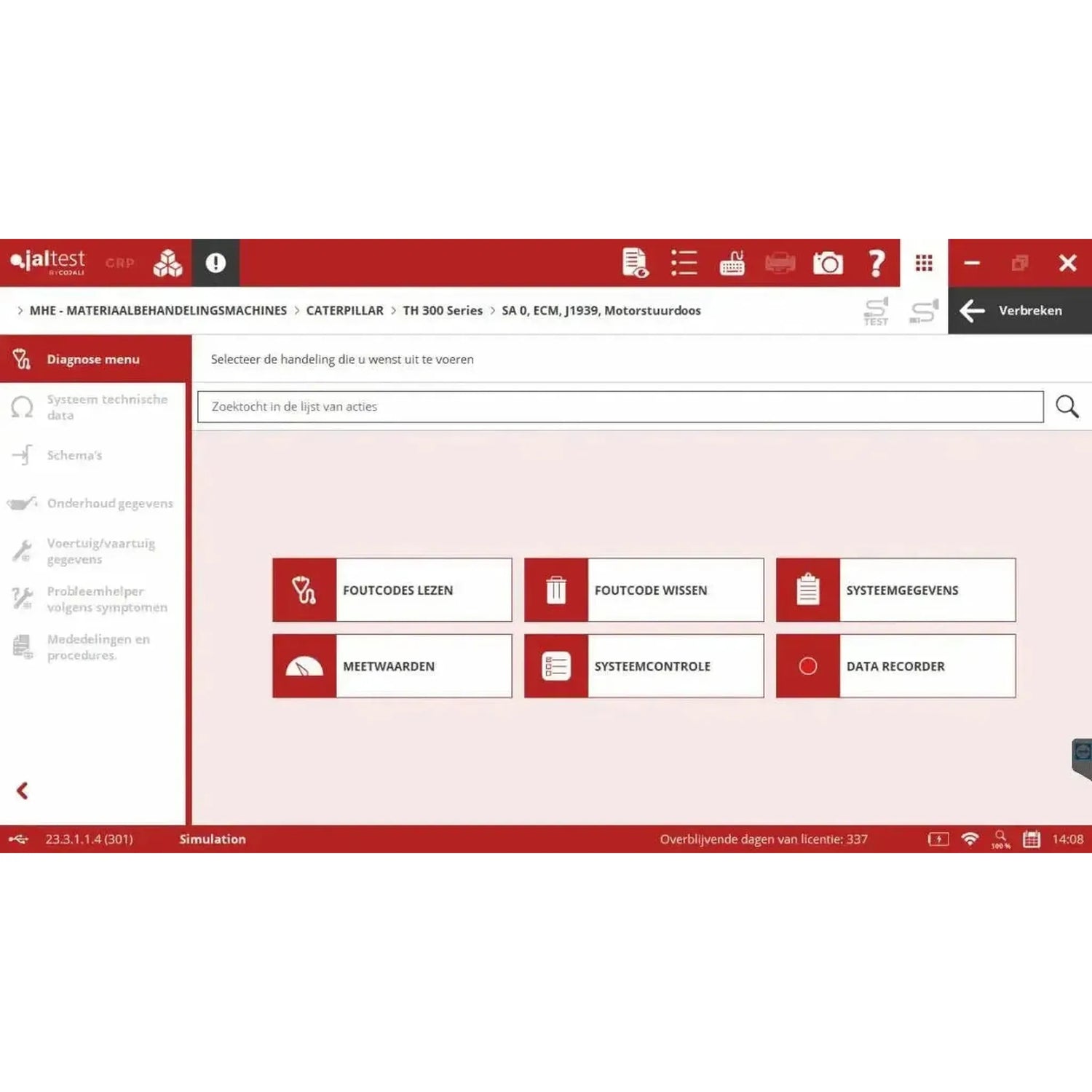

Met de MHE-module leest u de regeleenheden van de machine uit, volgt u meetwaarden live en stuurt u componenten aan. Daarnaast zit er een naslagwerk bij met storingszoekers, schema's en onderhoudsgegevens bij het systeem waar u aan werkt.

Diagnose en service

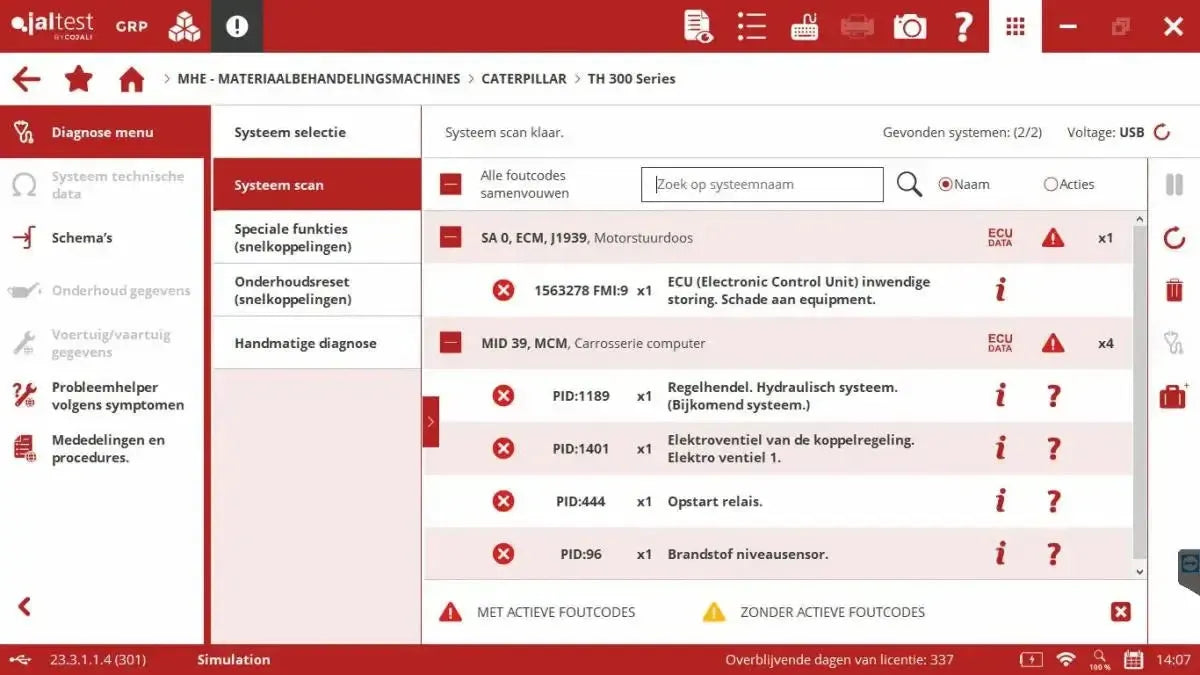

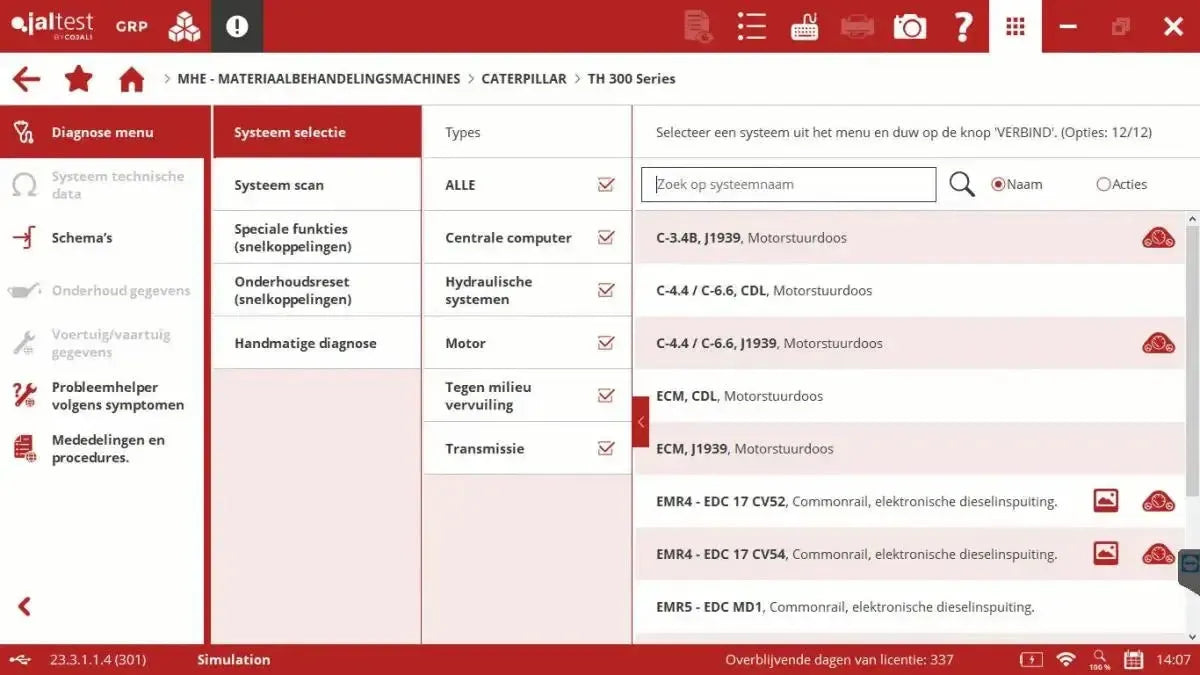

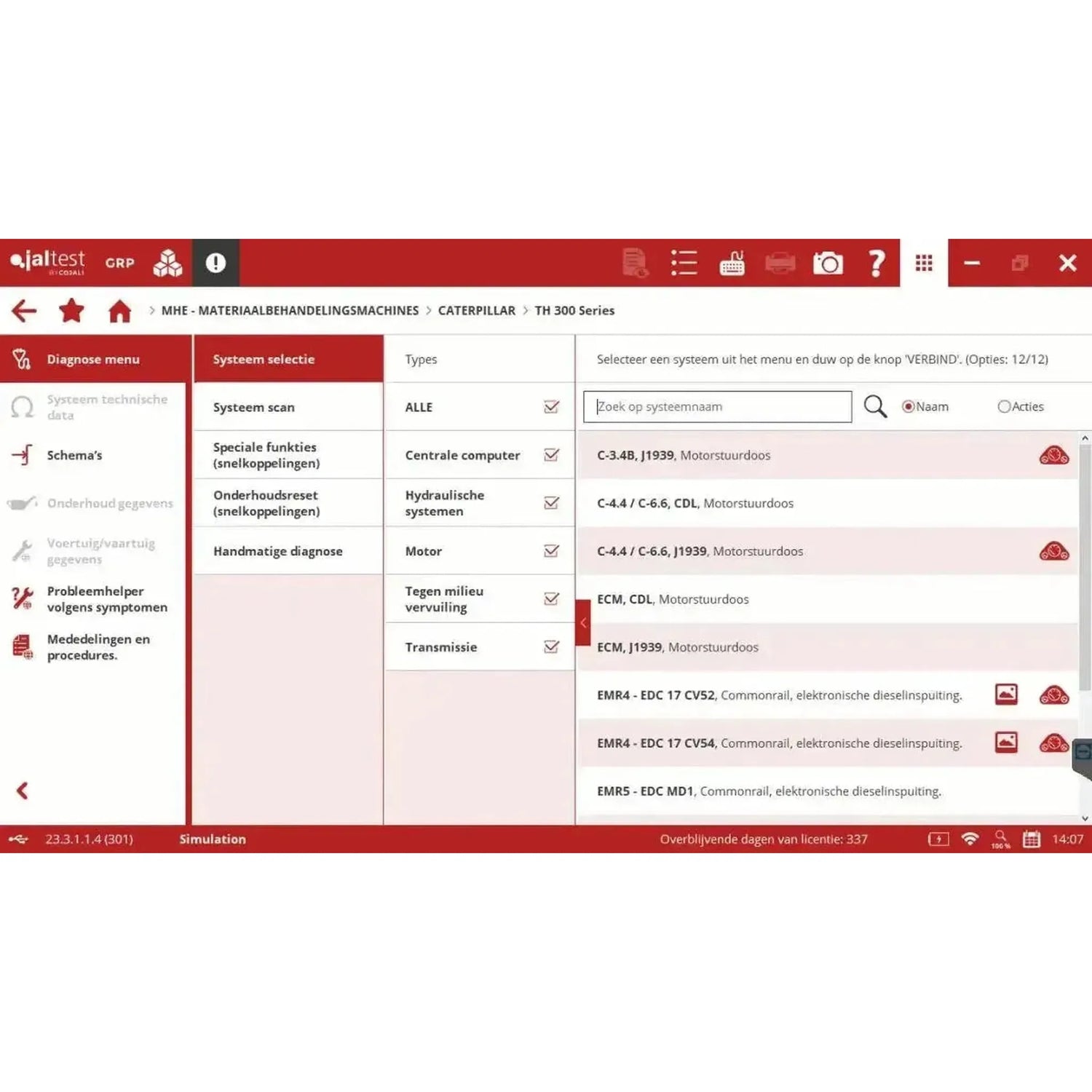

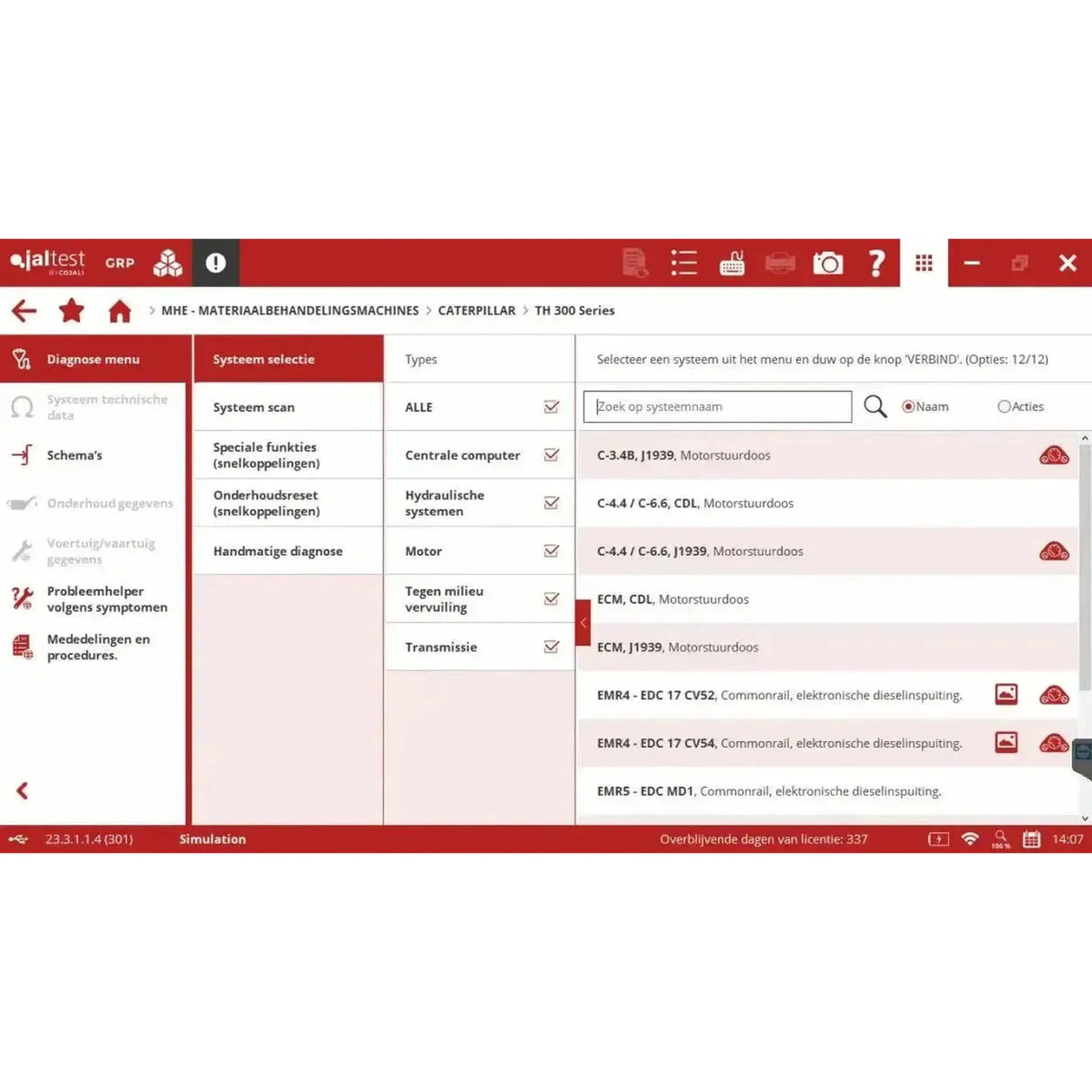

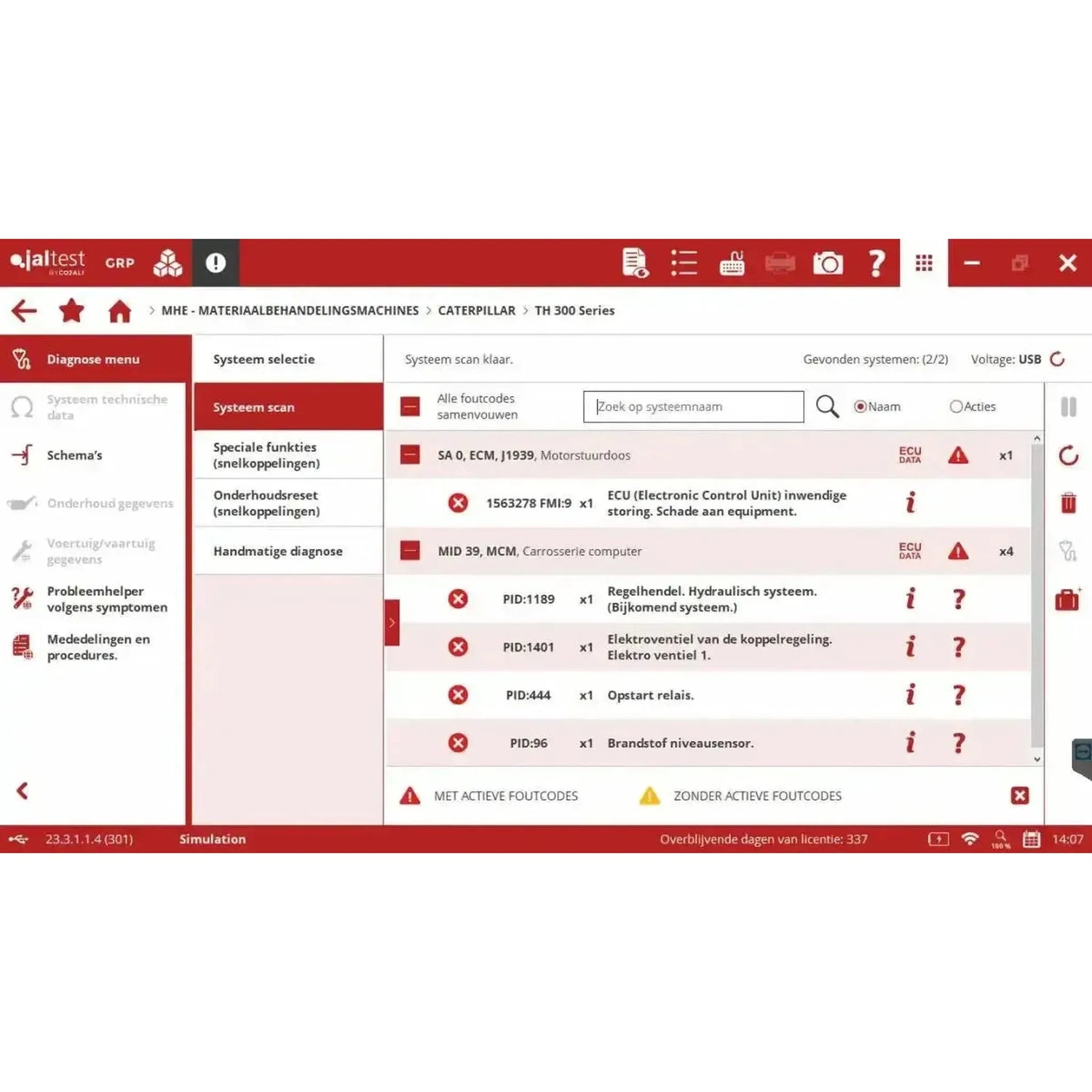

• Foutcodes lezen: Systemen worden automatisch herkend, met een storingszoeker per foutcode.
• Meetwaarden: De waarden van de aangesloten sensoren, live te volgen.
• Componenten aansturen: Tweerichtingstests waarbij u een onderdeel vanaf de laptop laat werken.

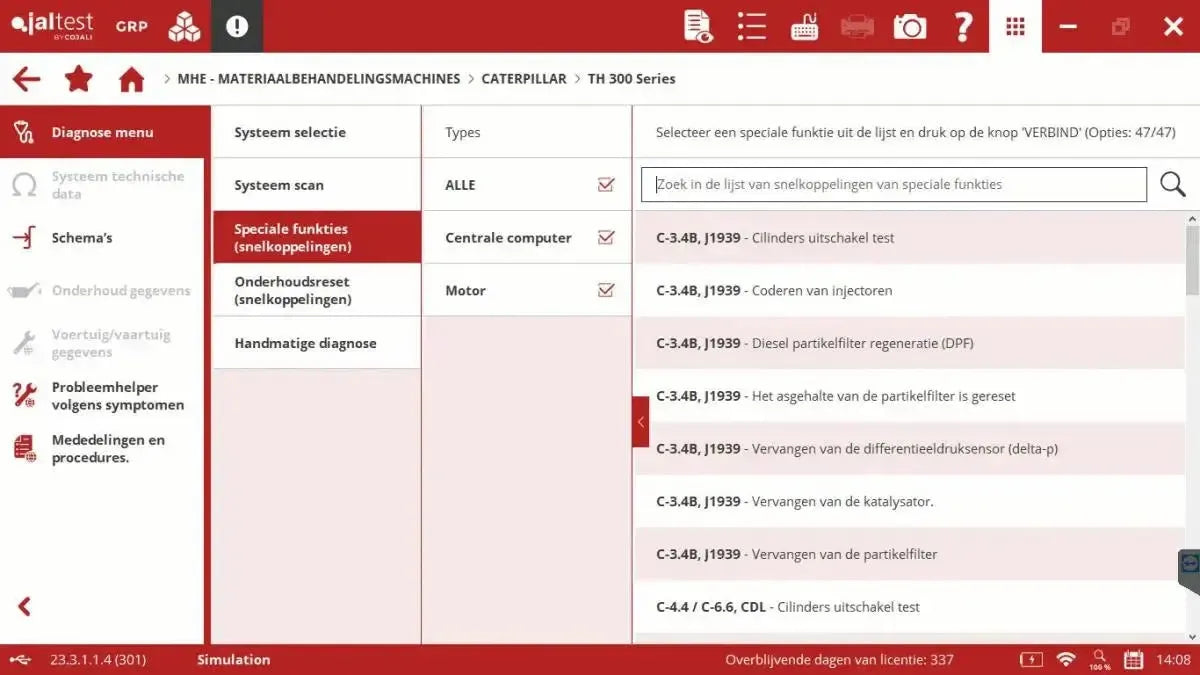

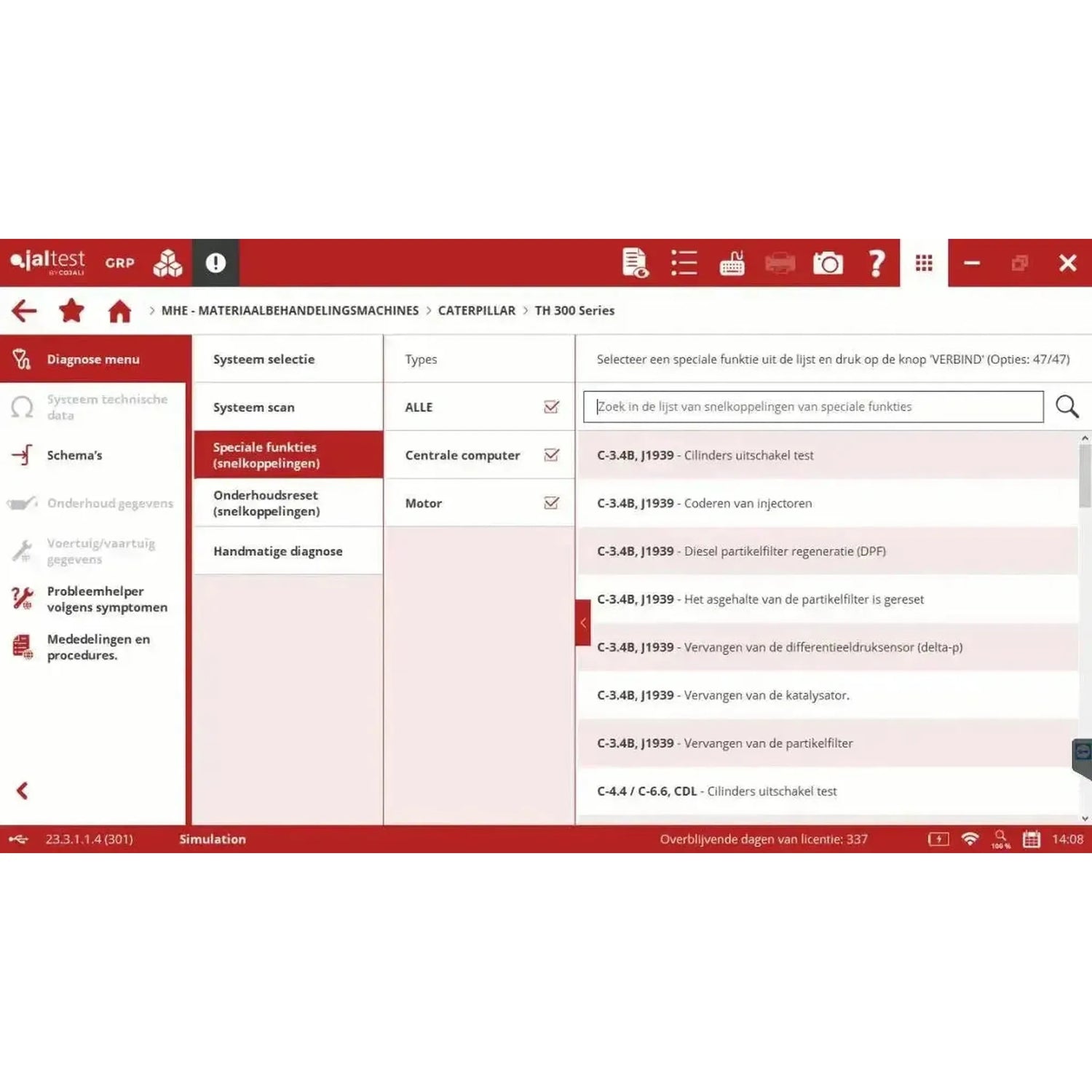

• Parameters en kalibraties: Onder meer roetfilterregeneraties, resets van de nabehandeling, injectorkalibraties en hydraulische kalibraties.
• ECU-gegevens: Serienummer, softwareversie en overige gegevens van de regeleenheid.
• Onderhoud: De onderhoudsgegevens en onderhoudsfuncties van de machine.

Technische informatie, inbegrepen

• Storingszoeker: Op foutcode en op symptoom.
• Technische gegevens: Van het systeem en van de machine.

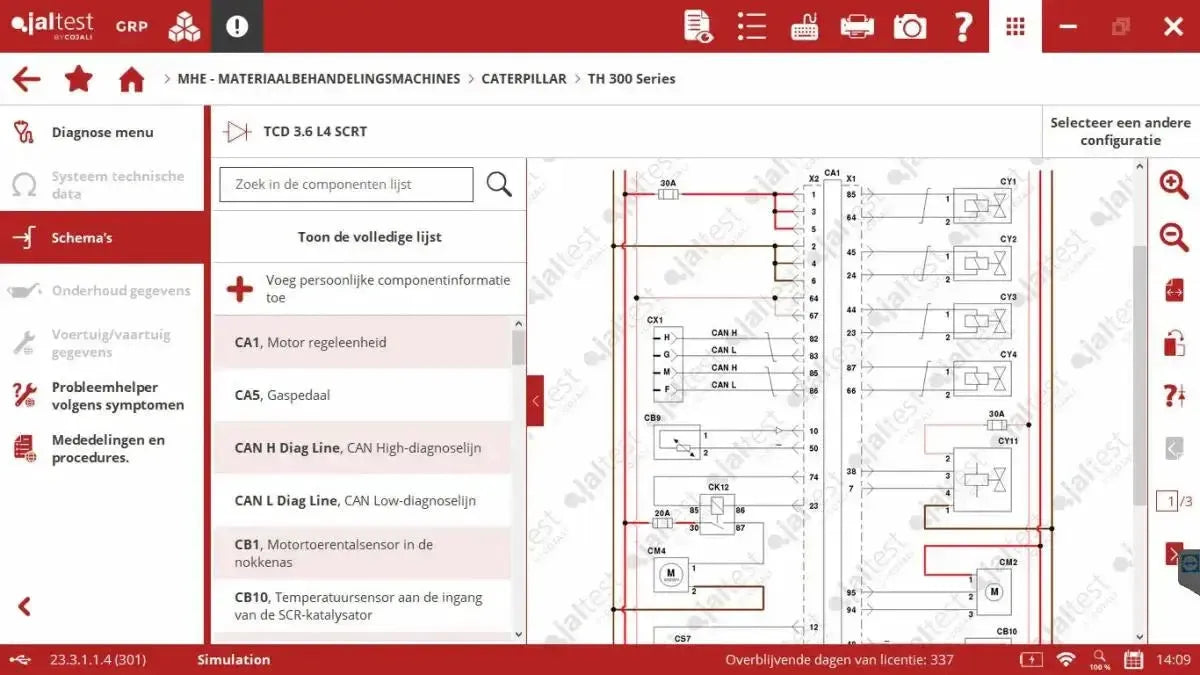

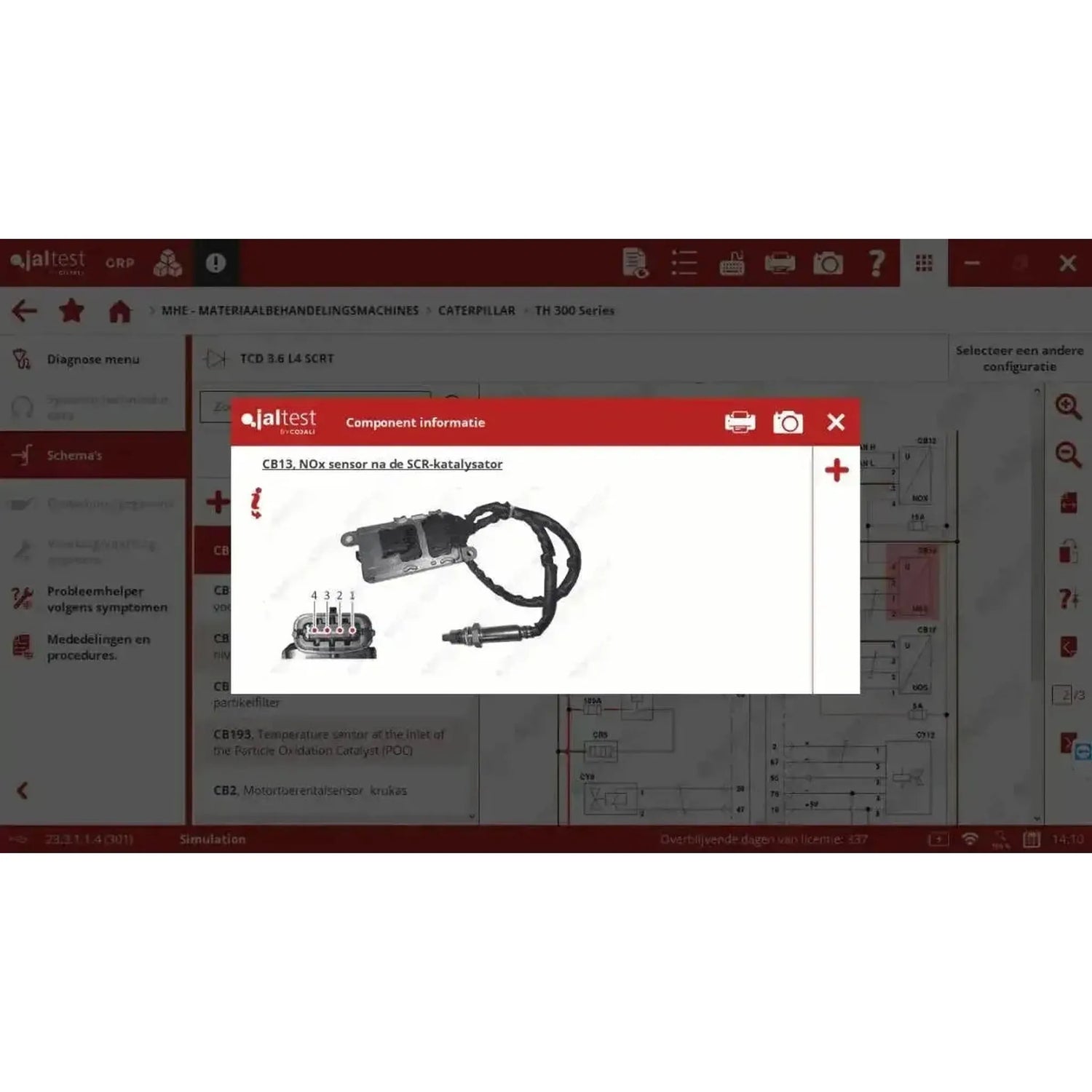

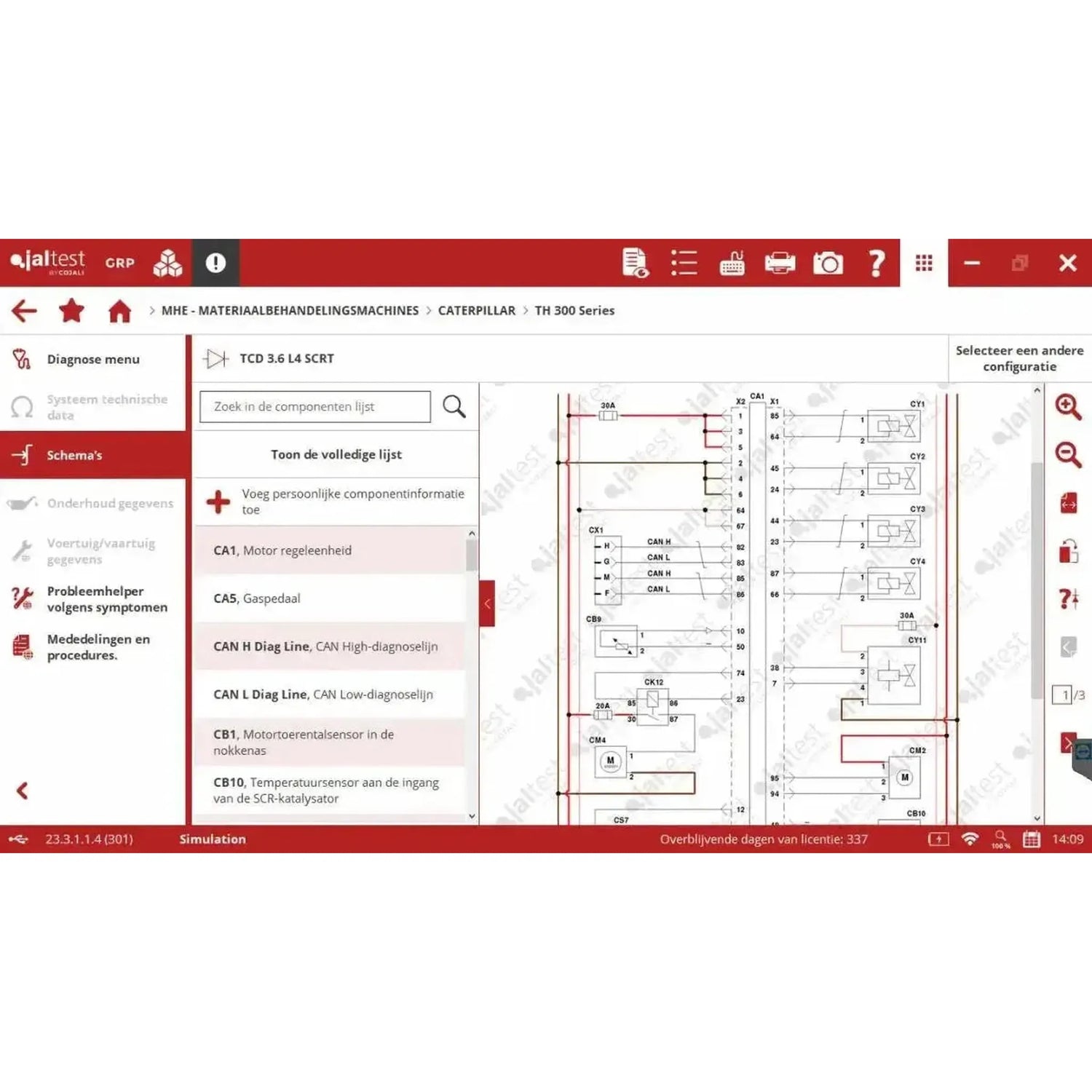

• Schema's: De elektrische schema's bij het systeem.
• Onderhoudsgegevens: De onderhoudsgegevens van de machine.
• Procedures: Vrijgaveprocedures en werkwijzen.
• Handmatige diagnose: Zoeken zonder dat het systeem zichzelf meldt.

Het verschil met de expertmodus

Gewone diagnose is uitlezen, meten en aansturen. In de expertmodus wijzigt u daarnaast parameters in de regeleenheden: Het kalibreren van sensoren en actuatoren, het instellen van bedrijfsparameters en het regenereren van het roetfilter. Die modus zit hierbij inbegrepen.

Kabels en computer

In de koffer zit de 16-polige OBD-kabel voor de standaardaansluiting. Veel heftrucks en magazijntrucks hebben een merkeigen stekker, en daar is een aparte kabel voor; voor intern transport is nooit een gestandaardiseerde OBD-aansluiting verplicht geworden, dus die connectoren blijven ook op nieuwe machines in gebruik. De software zelf draait op een Windows-pc.

• Kabelset heftrucks (70002022): Kabels voor JLG en Haulotte, Linde rond, Jungheinrich en Still.
• Kabelset hoogwerkers en verreikers (70002028): Kabels voor Deutz-motoren, Kubota, JLG en Haulotte, Genie, en de groene 9-polige Deutsch-stekker.
• Losse kabels: Ook per stuk verkrijgbaar, onder meer voor Toyota, Crown, Hyster en Yale, Linde, Doosan, Mitsubishi met Caterpillar, en de regelaars van Zapi en Curtis.
• Computer: De software draait op Windows. Cojali levert de Jaltest Rugged PC en de A140 Rugged PAD; beide staan los in onze webshop.

Welke kabel bij uw machine hoort, bepaalt de diagnoseaansluiting in die machine en niet het merk op de mast. Controleer de stekker aan de machine zelf voordat u bestelt: Is het de 16-polige OBD2-aansluiting, dan volstaat de meegeleverde JDC213.9; is het een merkeigen connector, dan is er een merkeigen kabel nodig: Die zit in een van de twee kabelsets of is los te bestellen.

Licentie en verlenging

De software-licentie loopt twaalf maanden vanaf de activering en wordt daarna jaarlijks verlengd met de update-licentie (75101001). Zolang de licentie loopt, krijgt u alle nieuwe softwareversies en houdt u toegang tot de technische informatie.

• Verlenging: Jaarlijks, met de update-licentie (75101001), telkens voor opnieuw twaalf maanden.
• Looptijd: Twaalf maanden vanaf de activering.
• Installaties: Maximaal vijf pc's. De Jaltest-hardware is altijd nodig om de software te draaien.
• Registratie: Bij de activering, na elke nieuwe softwareversie, en verder elk half jaar.
• Module bijkopen: Een later bijgekochte module wordt gelijkgetrokken met uw lopende licentie; u betaalt naar rato.
• Niet verlengen: De diagnose blijft werken op de laatst geïnstalleerde versie, maar de toegang tot de technische informatie vervalt. Cojali ondersteunt een verlopen licentie nog een jaar.

Optionele uitbreidingen

Naast de MHE-module zijn er uitbreidingen die u los bestelt. Ze zijn niet nodig om te kunnen diagnosticeren, maar breiden het naslagwerk, de ondersteuning of het gereedschap uit. Hieronder staat wat er voor intern transport bij hoort.

• Jaltest INFO Web MHE: Hetzelfde naslagwerk via een webplatform, per maand of per jaar.
• Jaltest ATS: Een jaar toegang tot de Engelstalige technische helpdesk van Cojali. Loopt automatisch door; opzeggen kan schriftelijk tot dertig dagen voor de vervaldatum.
• Jaltest Central Services: Handelingen die de specialisten van Cojali voor u uitvoeren, per verrichting.
• Jaltest-gereedschap: Onder meer de AdBlue-reinigingsset voor landbouw, OHW en intern transport, voor het reinigen van de doseermodule.
• Extra modules: Wilt u er later bedrijfsvoertuigen, landbouw of grondverzet bij, dan kan dat op dezelfde Jaltest Link.

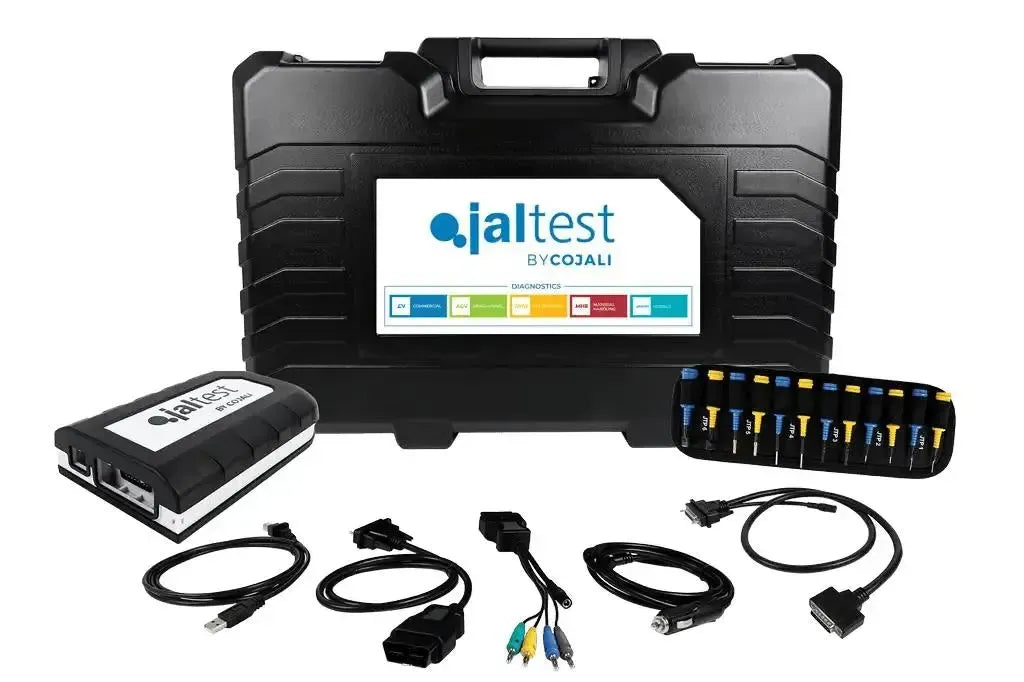

Verpakkingsinhoud

• 1x Jaltest Link V9 interface (70001015)
• 1x Multipin Kit (70002001)
• 1x Jaltest (JDC213.9) | Link V9 26-pins DB26 – 16-pins OBD2 Verloopkabel | Interface
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C Verloopkabel | Interface
• 1x Jaltest (JDC100) | Link V9 26-pins DB26 Verlengkabel (100 cm) | Interface
• 1x Jaltest (JDC60AM2) | USB-A Voedingskabel | Interface
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (75001001) | MHE (Material Handling Equipment) | Software-activatie
• 1x Jaltest (75001009) | MHE (Material Handling Equipment) | Software-licentie
• 1x Jaltest INFO Online MHE (29477)
