Jaltest MHE (Material Handling Equipment) Uitleesapparaat

De Jaltest MHE (Material Handling Equipment) is een toonaangevend multi-brand en multi-systeem diagnoseplatform, specifiek ontwikkeld voor de complexe elektronica en hydrauliek van intern transportmaterieel en hefwerktuigen. Het systeem ondersteunt een breed scala aan voertuigen, waaronder vorkheftrucks, verreikers, hoogwerkers en schaarliften. De oplossing bestaat uit de robuuste, draadloze Jaltest Link VCI in combinatie met de krachtige Jaltest SOFT MHE-diagnosesoftware.

Wat Jaltest onderscheidt, is de directe integratie van diagnose, technische informatie en reparatiebegeleiding in één werkomgeving. Het platform fungeert als een volwaardige technische werkplaatspartner en ondersteunt de technicus gedurende het volledige proces – van het opspeuren van een hydraulische of elektronische storing tot de kalibratie na uitvoering van de reparatie – allemaal binnen een intuïtieve en overzichtelijke interface.

---

Diagnosefuncties:

De Jaltest MHE-module biedt uitgebreide, merkonafhankelijke diagnose op OE-niveau voor alle elektronische en hydraulische systemen binnen intern transportmaterieel en hefwerktuigen. Dit maakt het mogelijk om storingen snel te detecteren, analyseren en gericht op te lossen.

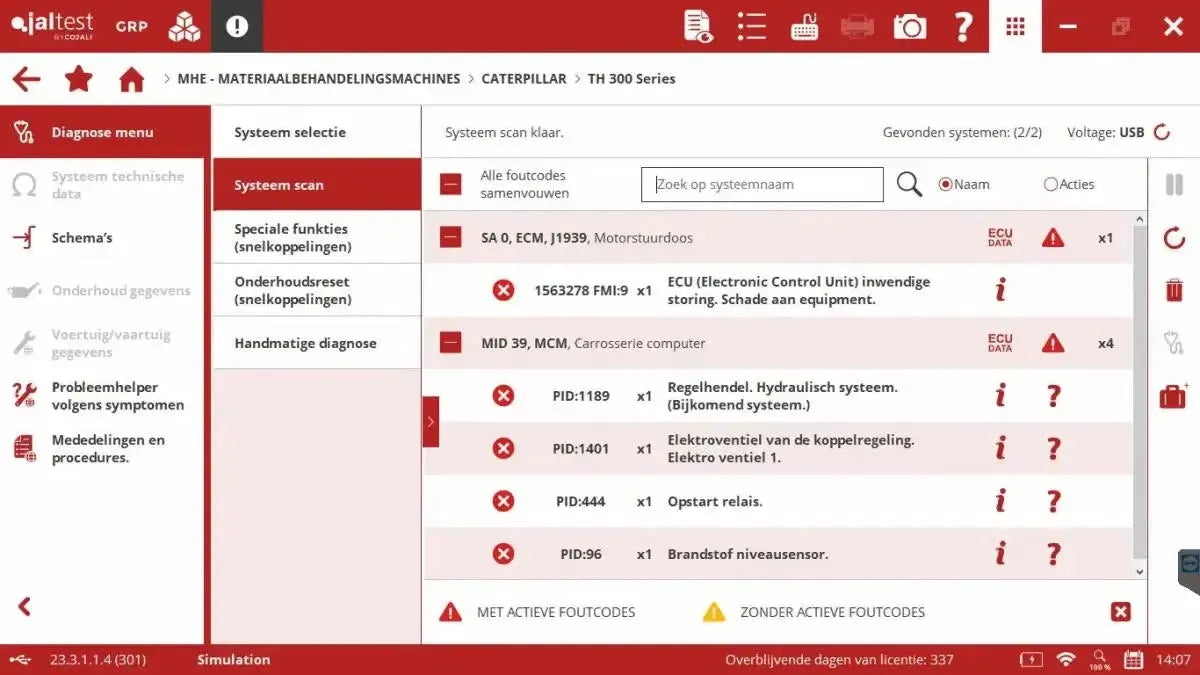

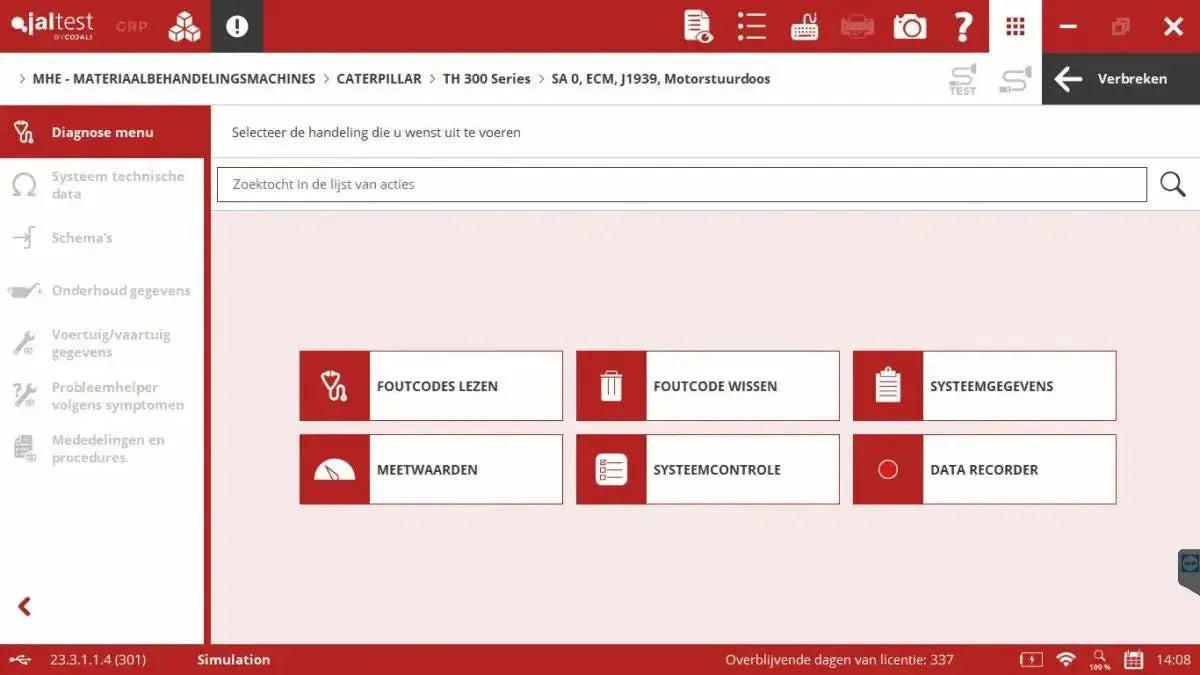

• Foutcodes lezen en wissen: Detecteert actieve, inactieve en permanente foutcodes en toont bijbehorende beschrijvingen. Na reparatie kunnen foutcodes direct worden gewist.
• Live data monitoring: Realtime weergave van sensorwaarden en systeemparameters, zoals hydraulische druk, joystickposities en motortoerental. Waarden kunnen numeriek, in meters of als interactieve grafiek worden weergegeven. Gebruikers kunnen zelf selecties maken.
• Actuatoren testen: Directe aansturing van componenten zoals hydraulische ventielen, proportionele kleppen en motortoerentalregelaars om de werking van subsystemen in realtime te verifiëren.

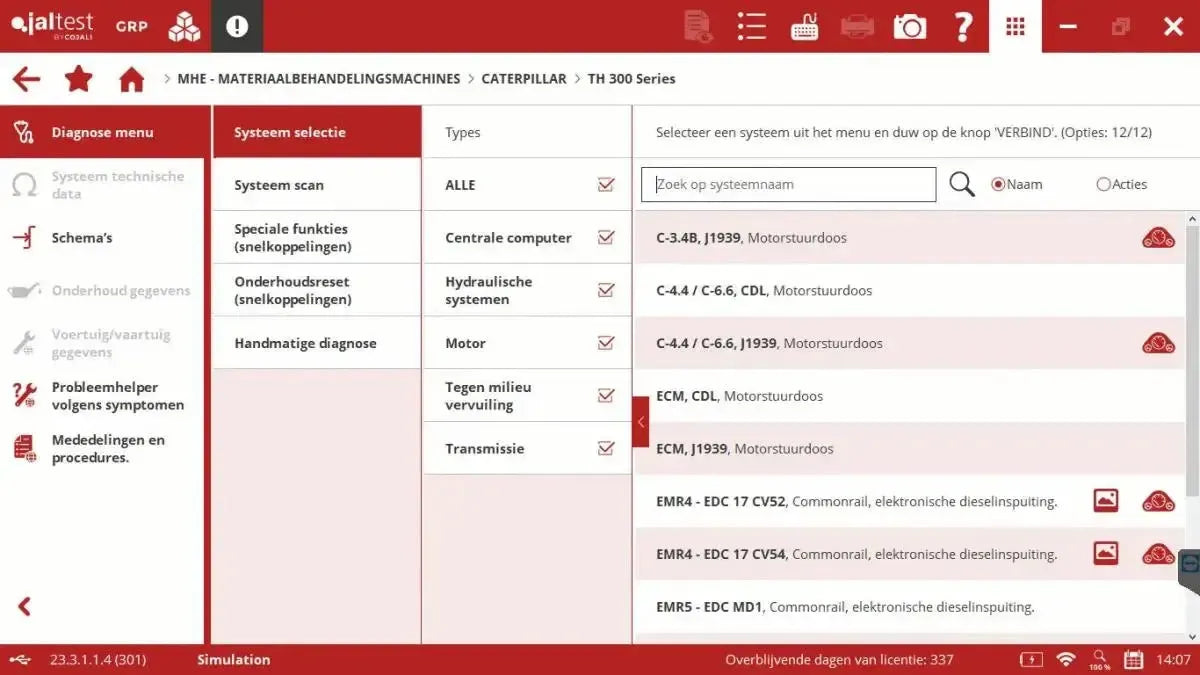

• Systeem- en ECU-informatie: Toegang tot belangrijke identificatiegegevens van regeleenheden, waaronder onderdeelnummer, softwareversie en serienummer.

---

Onderhouds-, service- en kalibratiefuncties:

De Jaltest MHE (Material Handling Equipment) module biedt een uitzonderlijk breed scala aan onderhouds-, service- en kalibratiefuncties. Deze functionaliteiten zijn ontworpen voor het volledig beheren van onderhoud, foutopsporing en het opnieuw configureren of in bedrijf stellen van intern transportmaterieel, zoals heftrucks, reachtrucks, hoogwerkers en magazijnvoertuigen. De beschikbare functies evenaren of overtreffen de mogelijkheden van merkspecifieke diagnoseapparatuur, waardoor technici in staat zijn om complexe reparaties van begin tot eind professioneel af te ronden.

Motorgerelateerde functies:

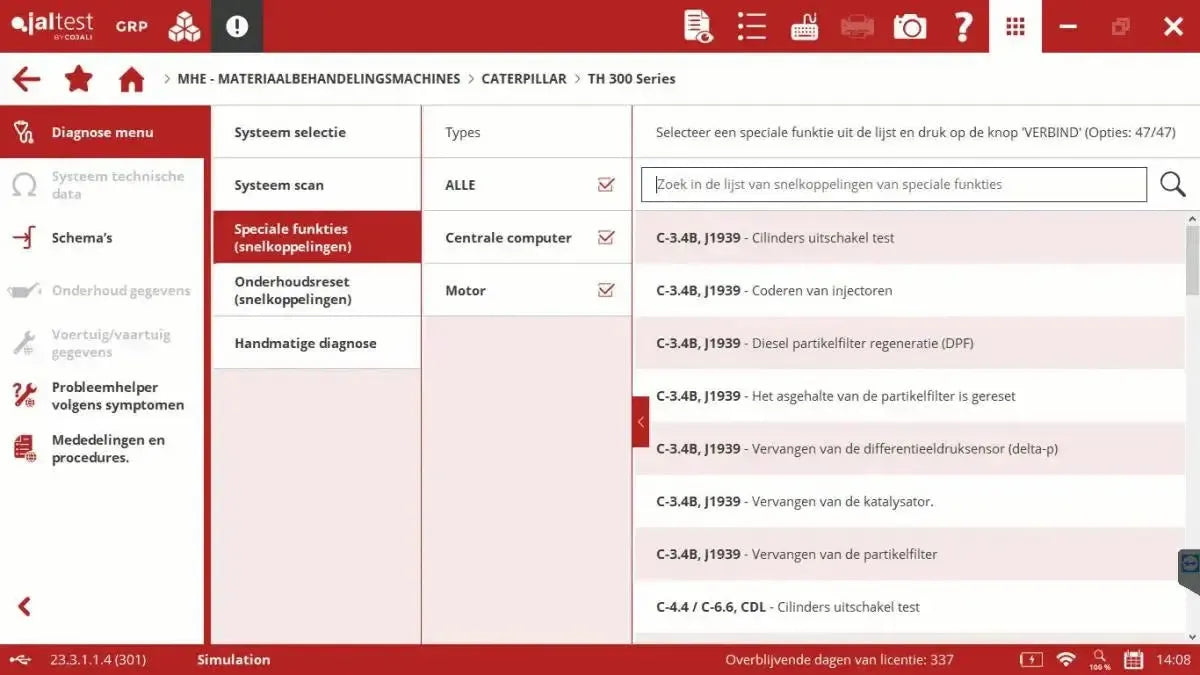

• DPF-service (dieselpartikelfilter): ondersteunt geforceerde, statische en dynamische regeneratie, inclusief het resetten van roet- en aswaarden na reiniging of vervanging van het filter.
• Olie- en service-interval reset: stelt de onderhoudsindicator terug in de boordcomputer op basis van bedrijfsuren of uitgevoerde service.
• Injectorcodering: schrijft de unieke kalibratiecode van nieuwe of gereviseerde injectoren naar de ECU voor optimale brandstofinspuiting en verbranding.
• Motorconditietests: voert geleide tests uit zoals cilinderuitschakeling, compressietests en controles van de variabele geometrie turbo (VGT).
• SCR/AdBlue-systeemservice: diagnose en onderhoud aan het SCR-systeem, waaronder drukmetingen van de pomp, injectorcontrole en het resetten van foutcondities.

Hydraulische functies:

• Hydrauliekkalibratie: nauwkeurige afstelling van het hydraulisch systeem, waaronder:
  • Proportionele ventielen voor hef-, kantel- en rijfuncties
  • Joystick- en bedieningshendelkalibratie
  • Sensorinstellingen op mast, giek of hefstructuur
  • Maximale werkdrukken en volumestromen
• Actieve hydrauliektests: directe aansturing van ventielen, pompen en sensoren om storingen op componentniveau op te sporen.

Transmissie- en aandrijvingsfuncties:

• Transmissiekalibratie: afstellen van hydrostatische en powershift-transmissies voor soepel en foutloos rijgedrag.
• Koppeling inleren: uitvoeren van de leerprocedure van de koppeling na vervanging of storing.
• Rijsnelheidsparameters: instellen of aanpassen van de maximale rijsnelheid waar dit ondersteund wordt door de fabrikant.

Chassis- en veiligheidssystemen:

• Remsysteemservice: diagnose, kalibratie en onderhoud aan elektronische remsystemen en componenten.
• Stuurinrichtingkalibratie: afstellen en herinitialiseren van stuurhoeksensoren en andere onderdelen van het besturingssysteem.

---

Geavanceerde diagnose & technische informatie:

De kracht van de Jaltest MHE-module ligt in de directe integratie van gespecialiseerde technische informatie binnen de diagnosesoftware. Hierdoor wordt het platform niet alleen een scanner, maar een volwaardige technische partner voor de MHE-werkplaats.

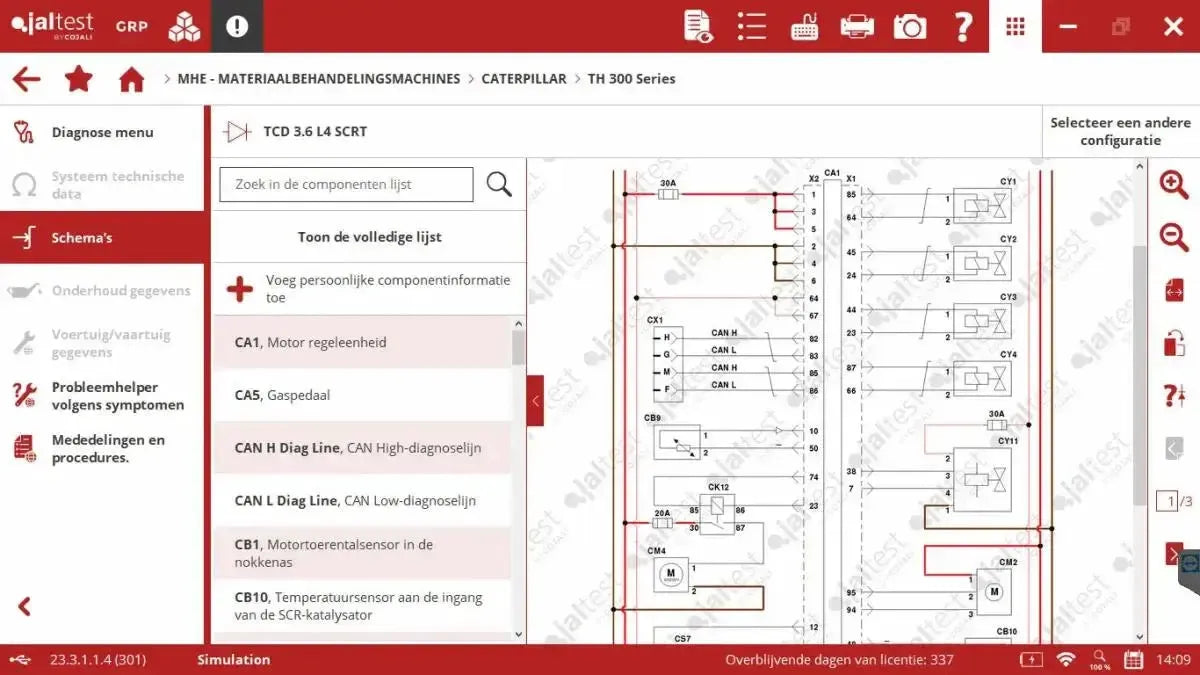

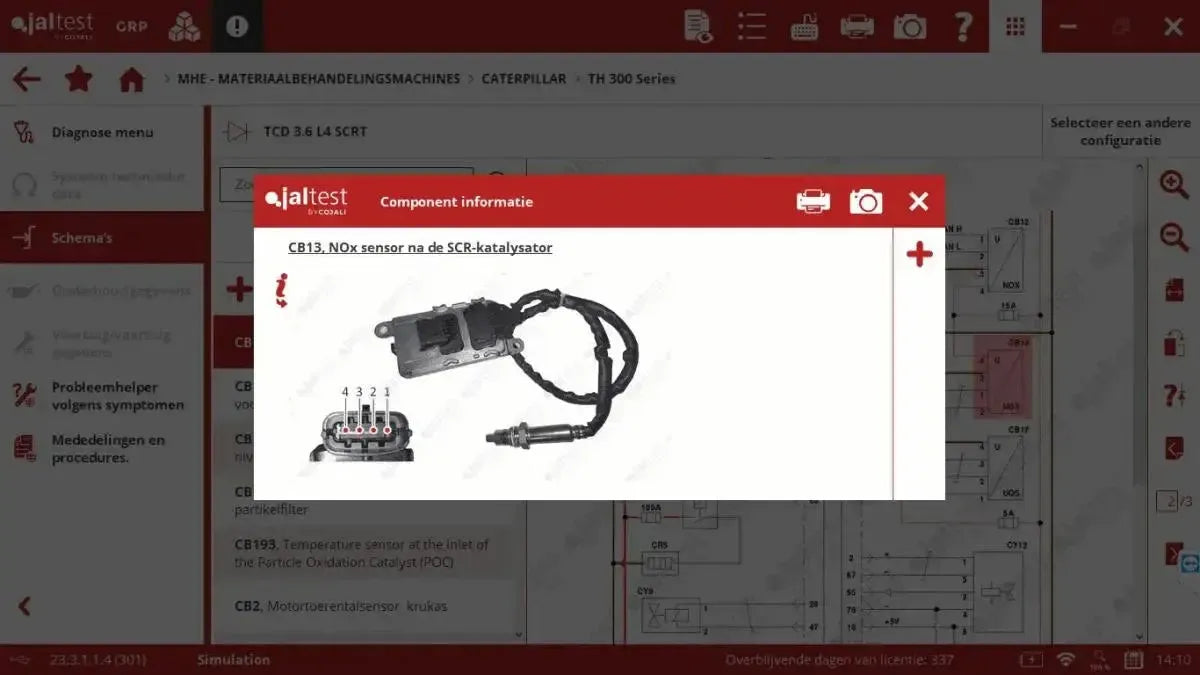

• Interactieve hydraulische en elektrische schema’s: Volledig aanklikbare, dynamische schema’s waarin componenten zoals pompen, ventielen, sensoren, zekeringen en bedrading interactief kunnen worden onderzocht. Beschikbare gegevens per component zijn onder meer:
  • Functie en werking van het component
  • Testprocedures en nominale meetwaarden
  • Componentfoto’s en locatiebeschrijvingen
  • Pin-outs van connectoren
• Machine technische data: Jaltest bevat een uitgebreide, voertuigspecifieke documentatie, waaronder:
  • Aanhaalmomenten voor motor- en chassiscomponenten
  • Hydraulische specificaties, inclusief drukwaarden, flows en afstellingen
  • Vloeistofspecificaties voor hydrauliekolie, motorolie, koelvloeistof en remvloeistof
  • Componentgegevens met technische details van o.a. druksensoren, proportionele kleppen en ECU's
• Reparatiegidsen per foutcode: Voor elke foutcode genereert Jaltest een stapsgewijze reparatiehandleiding, inclusief bedradingscontrole, hydraulische leidingtesten, componentmetingen en concrete oplossingen per machinemodel.
• Symptoom-gebaseerde diagnose: Bij klachten als "heft niet", "rijdt traag" of "motor rookt" kunnen geleide diagnoseprocedures worden gestart op basis van symptomen, zonder foutcode.
• Technische bulletins en procedures: Toegang tot door Jaltest uitgegeven technische bulletins, gericht op veelvoorkomende defecten, bekende problemen en specifieke reparatieadviezen voor MHE-machines.
• Onderhoudsdata: Automatisch gegenereerde onderhoudsschema’s op basis van bedrijfsuren, inclusief voorgeschreven intervallen en gedetailleerde werklijsten.
• Serviceprocedures: Duidelijke stapsgewijze instructies voor het uitvoeren van alle onderhouds- en servicetaken, inclusief benodigde onderdelen, vloeistoffen en afstelwaarden.

---

Gespecialiseerde softwaremodules:

De Jaltest MHE-module maakt deel uit van een modulair ecosysteem en kan worden uitgebreid met gespecialiseerde softwareoplossingen die de efficiëntie, documentatie en testmogelijkheden binnen de werkplaats aanzienlijk verbeteren:

• Jaltest GRP (Garage Resource Planning): Een geïntegreerd werkplaatsbeheersysteem waarmee gebruikers klanten, voertuigen, werkorders en onderhoudsplanning kunnen beheren. Diagnoserapporten worden automatisch gekoppeld aan de bijbehorende werkorder, wat zorgt voor een gestructureerde en sluitende administratie.
• Jaltest ETM (Electronic Test Module): In combinatie met optionele ETM-hardware kunnen elektronische componenten zoals sensoren, joysticks, actuatoren en hydraulische modules buiten het voertuig worden getest. Dit is bijzonder nuttig bij het controleren van componenten met een onzekere werking of na vervanging.
• Jaltest Info Online: Een digitale technische kennisbank met directe toegang tot reparatiehandleidingen, foutcodeverklaringen, elektrische schema’s, hydrauliekschema’s, technische bulletins en meer. Alles is gekoppeld aan het merk, model en systeem, en volledig geïntegreerd in de Jaltest-diagnoseomgeving.

---

Ondersteunde voertuigmerken:

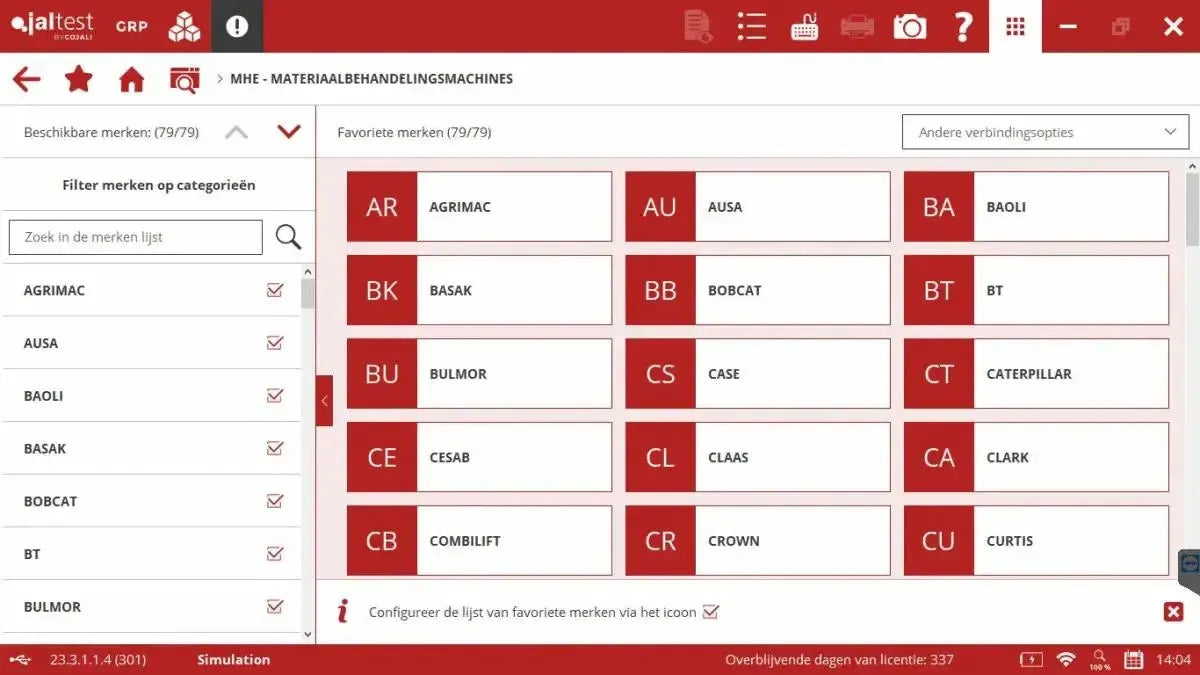

• Materiaalbehandelingsmachines: Agrimac, Ausa, Baoli, Basak, Bobcat, BT, Bulmor, Case, Caterpillar, Cesab, Claas, Clark, Combilift, Crown, Curtis, CVS Ferrari, Deutz-Fahr, Dieci, Donkey, Doosan, EuroYen, Faresin, Gehl, Genie, Giant, Hangcha, Harlo, Haulotte, Heli, Hoist, Holland Lift, Hyster, Hyundai CE, JCB, JLG, John Deere, Jungheinrich, Kalmar, Konecranes, Kramer, Kubota, LGMG, Liebherr, Liftking, Linde, LiuGong, Magni, Manitou, Massey Ferguson, MB, Merlo, Mitsubishi, Moffett, New Holland, Nissan, OTO, Paus, Pettibone, Princeton, Sany, Sellick, Sennebogen, SkyJack, SkyTrak, Snorkel, Still, Taylor, TCM, Terex, Thaler, Toyota, Unicarriers, Wacker Neuson, Weidemann, XCMG, Xtreme, Yale, Zapi, Zoomlion

---

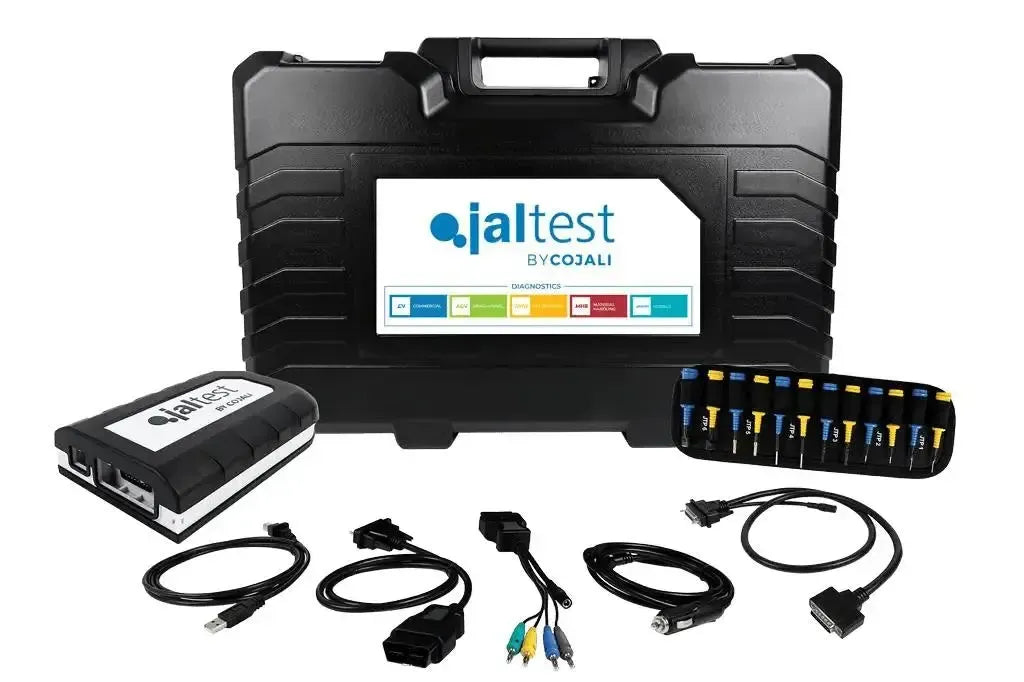

Verpakkingsinhoud:

• Jaltest Link V9 Interface
• Jaltest 15 Pins DB15 - 16 Pins OBD2 Verloopstekker
• Jaltest 26 Pins DB26 Verlengkabel
• Jaltest USB-A - USB-B
• Jaltest Multipinnen Kit
• Jaltest Opbergkoffer (Compact)
• Jaltest Sigarettenaansteker Verloopkabel

---

Licentie-informatie:

De Jaltest MHE-module werkt op basis van een jaarlijkse softwarelicentie. Deze licentie biedt volledige toegang tot alle diagnose-, onderhouds- en kalibratiefuncties voor heftrucks, reachtrucks, magazijntrucks en ander intern transportmaterieel binnen het material handling-segment. De licentie omvat:

• Drie grote software-updates per jaar, met verbeterde merk- en modeldekking, nieuwe functionaliteiten en actuele technische informatie.
• Toegang tot technische ondersteuning, inclusief hulp bij activaties, diagnoseprocedures, software-updates en interpretatie van foutcodes en parameters.

Modulaire opbouw:

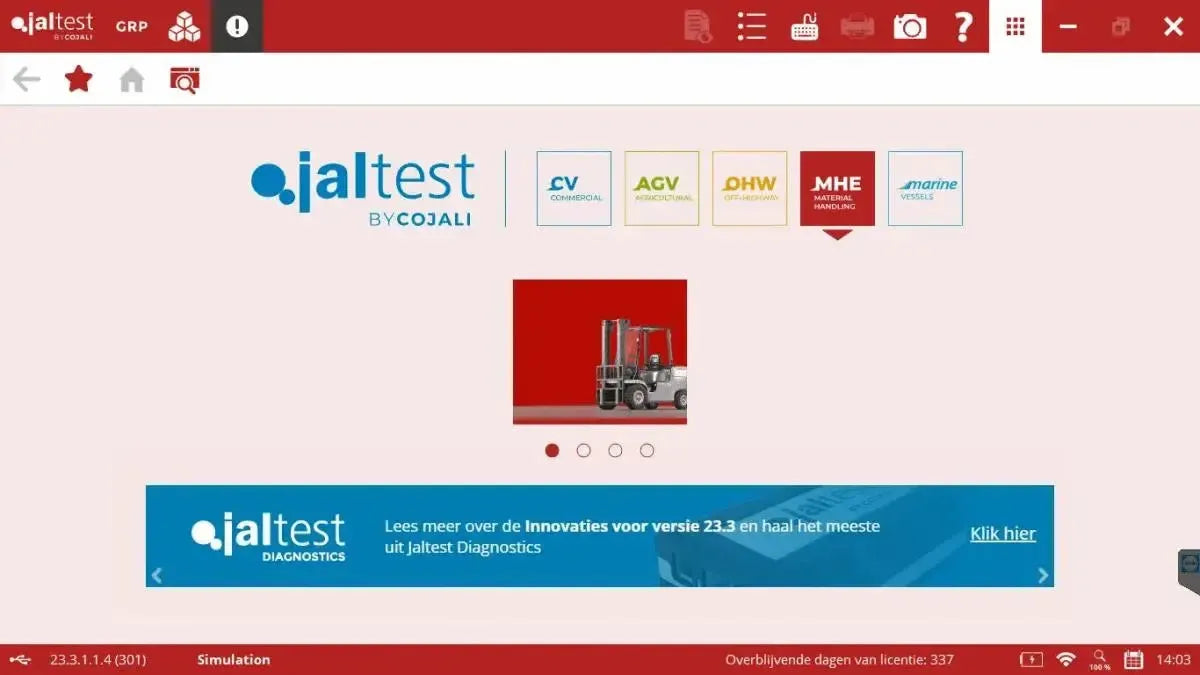

De Jaltest-software is modulair uitbreidbaar. Naast Material Handling Equipment (MHE) kunnen aanvullende licenties worden geactiveerd voor andere voertuigcategorieën, zoals:

• Commerciële voertuigen (CV)

• Off-Highway machines (OHW)
• Landbouwvoertuigen (AGV)
• Maritieme toepassingen (Marine)

---
