Jaltest | SKU:
JDC526A
Jaltest (JDC526A) | FPT/Deutz 19-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Reguliere prijs
€139,95 incl.
€115,66 excl.
Niet beschikbaar
Garantie direct via AsTools
Garantie direct via AsTools
Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.
2 jaar garantie op alle producten
2 jaar garantie op alle producten
Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.
Eenvoudig retourneren
Eenvoudig retourneren
Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.
Professionele klantenservice
Professionele klantenservice
Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

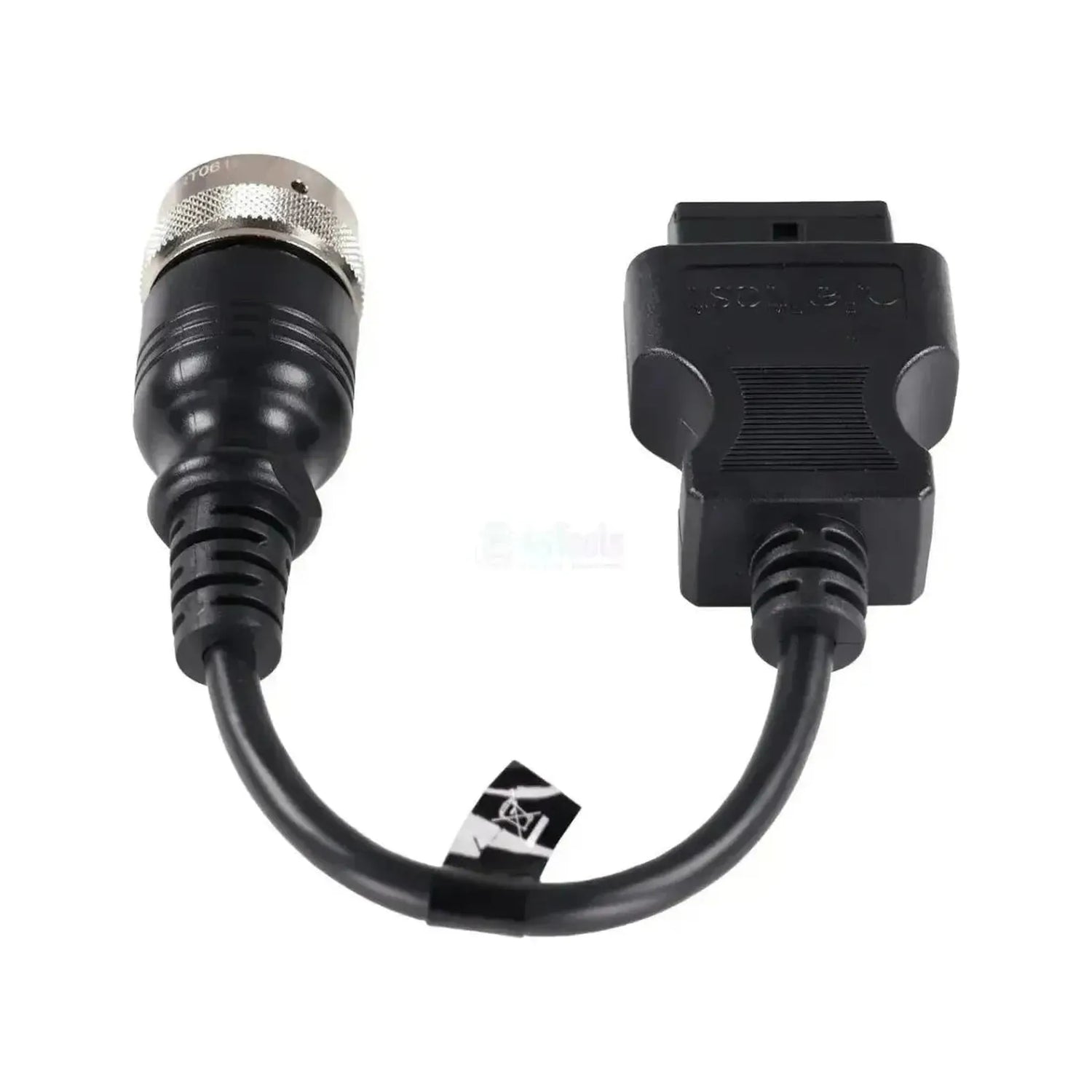

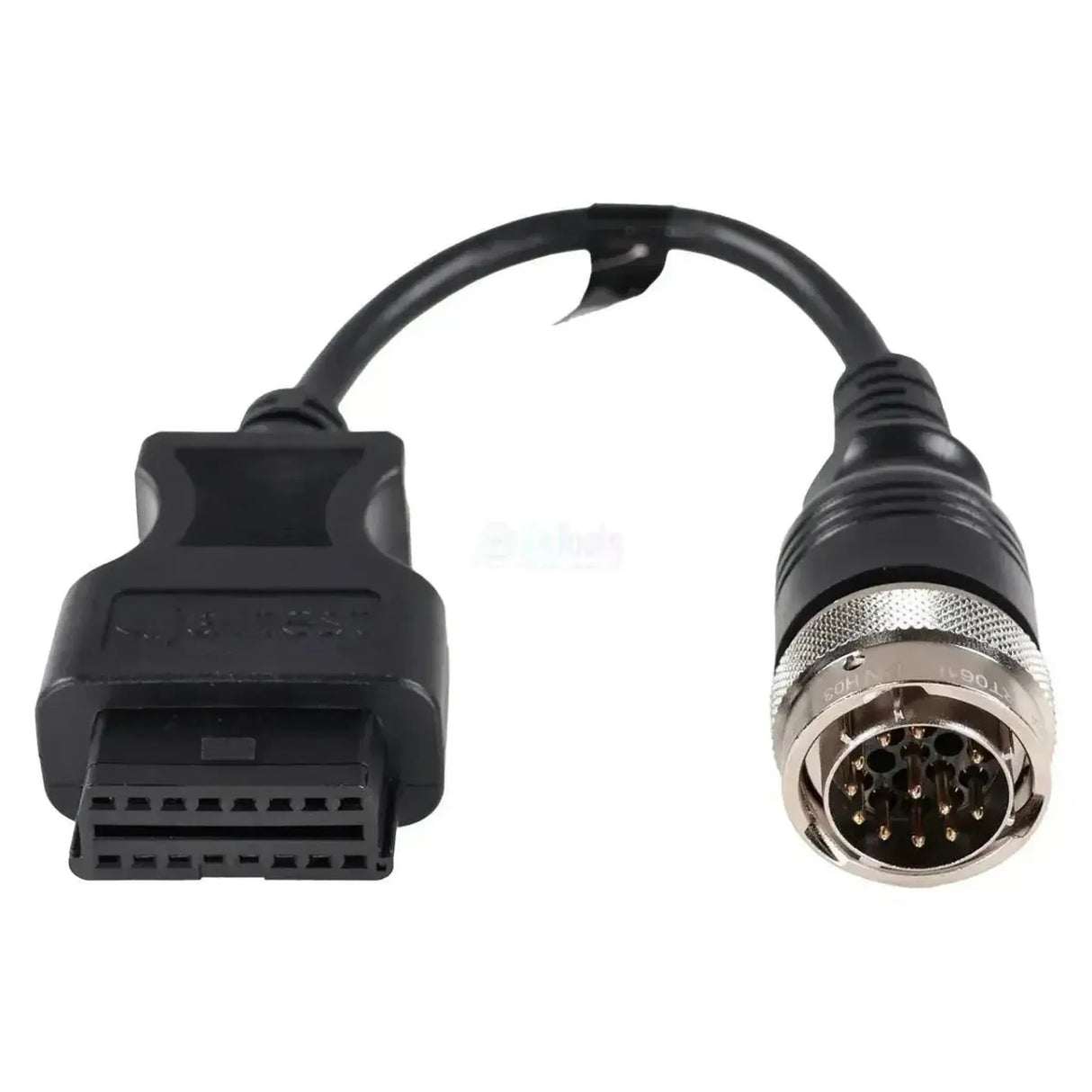

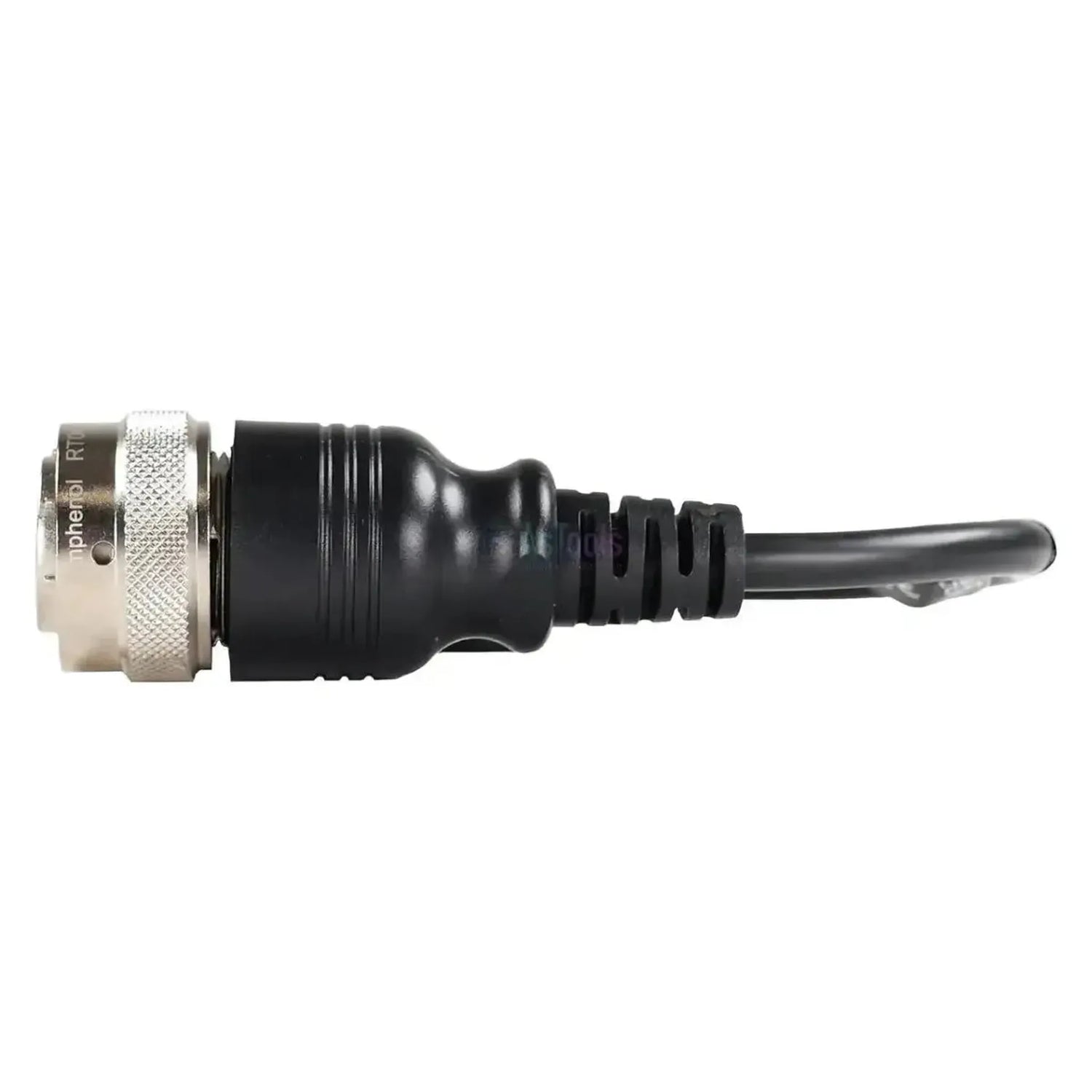

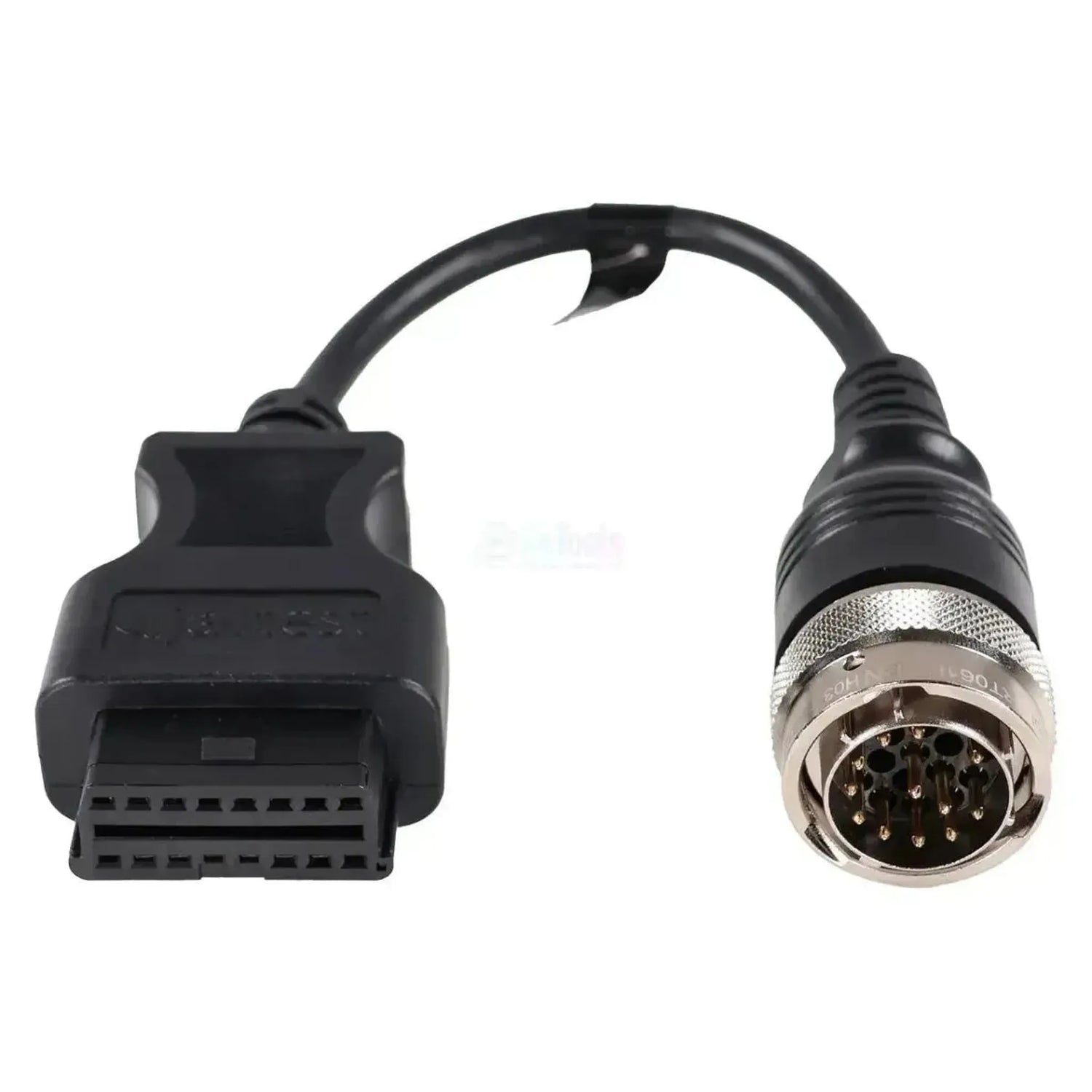

De Jaltest JDC526A zet de 19-pins diagnosestekker van FPT-motoren om naar de standaard 16-pins OBD2-aansluiting van uw Jaltest-diagnosekabel. Aan de machinezijde zit een ronde Amphenol-stekker met metalen huls en geribbelde koppelring; het zwarte binnenwerk telt negentien dicht op elkaar staande penposities, waarvan een deel bezet is. Die stekker hoort bij de motor en zit in de motorruimte; welke uitvoering u aantreft, volgt uit de motorgeneratie en niet uit het bouwjaar van de machine. Het snoer meet 28 tot 30 cm.
Via deze koppeling komt de diagnoseapparatuur op het motornetwerk en daarmee bij de motorregeling en de uitlaatgasnabehandeling: Van EDC 7 C1 en EDC 7 UC31 via EDC 16 C39 en EDC 17 CV41 + Denox 2.2 tot EDC MD1 CE101, plus het AdBlue-doseersysteem Denoxtronic 2.1. De functieset loopt per generatie uiteen: Bij de nieuwste eenheden staan ook onderhoudsintervallen en aanvullende acties in de dekking, bij de oudste ontbreken die. Jaltest brengt deze motoren onder bij IVECO-FPT; de kabel valt onder Jaltest Multi-purpose Vehicle.
PLUSPUNTEN
✔Bereikt de hele reeks FPT-motorregelingen die Jaltest dekt, van EDC 7 C1 tot EDC MD1 CE101.
✔Leest naast de motor ook het AdBlue-doseersysteem Denoxtronic 2.1 uit.
✔Bij EDC 17 CV41 + Denox 2.2 en EDC MD1 CE101 staan ook onderhoudsintervallen en aanvullende acties in de dekking.
✔Motorgebonden: Dezelfde kabel werkt op werk- en gemeentevoertuigen, verreikers, aggregaten en terreinmachines met deze motoren.
AANDACHTSPUNTEN
✕De functieset loopt sterk uiteen: Aanvullende acties staan alleen bij EDC 17 CV41 + Denox 2.2 en EDC MD1 CE101; bij EDC 16 C39, EDC 7 C1 en EDC 7 UC31 (K Line) ontbreken ook de onderhoudsintervallen.
✕Deze kabel hoort bij de FPT-motoren: Voor de 19-pins aansluiting op Deutz-motoren voert Jaltest de JDC570A.
✕Deutz-motoren met een 12-pins aansluiting vallen buiten deze kabel; daarvoor is de JDC504A bedoeld.
✕De rechthoekige melkwitte 9-pins CNH-stekker op FPT-motoren in bouwmachines past hier niet op; die loopt via de JDC534A.
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de motorregeling en de uitlaatgasnabehandeling van de FPT-motor. De functieomvang loopt op met de generatie van de regeleenheid. Onderstaande eenheden komen uit de IVECO-FPT-dekking.
Regeleenheden die u kunt benaderen
- EDC 7 C1 en EDC 7 UC31 (CAN en K Line): De eerste commonrail-generaties. Bij de CAN-uitvoering staan ook de onderhoudsintervallen in de dekking, bij de K Line-uitvoering niet.
- EDC 16 C39, motorregeling: De tussengeneratie.
- EDC 17 CV41 + Denox 2.2: De regeleenheid met geïntegreerde nabehandeling, ook in een EURO 6D-uitvoering.
- EDC MD1 CE101, motorregeling: De actuele generatie, met de ruimste functieset.
- Denoxtronic 2.1, uitlaatgasnabehandeling: Het AdBlue-doseersysteem, dat Jaltest als apart systeem uitleest.
Wat u kunt doen
- Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen met de omschrijving van de storing, en het na reparatie leegmaken.
- Meetwaarden bekijken: De actuele waarden van de sensoren op de regeleenheid, met de mogelijkheid alarmgrenzen in te stellen voor waarden buiten het normale bereik.
- Onderhoud: De onderhoudsintervallen van de motor raadplegen en de bijbehorende werkzaamheden vastleggen in een rapport. Beschikbaar bij onder meer EDC 7 UC31 (CAN), EDC 17 CV41 + Denox 2.2 en EDC MD1 CE101.
- Aanvullende acties: De extra procedures die Jaltest per regeleenheid aanbiedt, zoals reset- en instelfuncties. Alleen bij EDC 17 CV41 + Denox 2.2 en EDC MD1 CE101.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet de machine. FPT-motoren worden als losse aandrijving ingebouwd, dus de motorreeks bepaalt de kabelkeuze. Onderstaande reeksen voert Jaltest onder IVECO-FPT in de dekking; het penveld op uw motor wijst uit welke uitvoering u heeft.
FPT (IVECO):
- Cursor-serie: Cursor 8 en 9 (F2) en Cursor 10, 11, 13 en 16 (F3)
- N-serie: N45 en N67 (F4)
- F-serie: F1C (F1) en F34 en F36 (F5)
- Vector 8 (FV)
- Ingebouwd in werk- en gemeentevoertuigen, verreikers, aggregaten en terreinmachines
💡

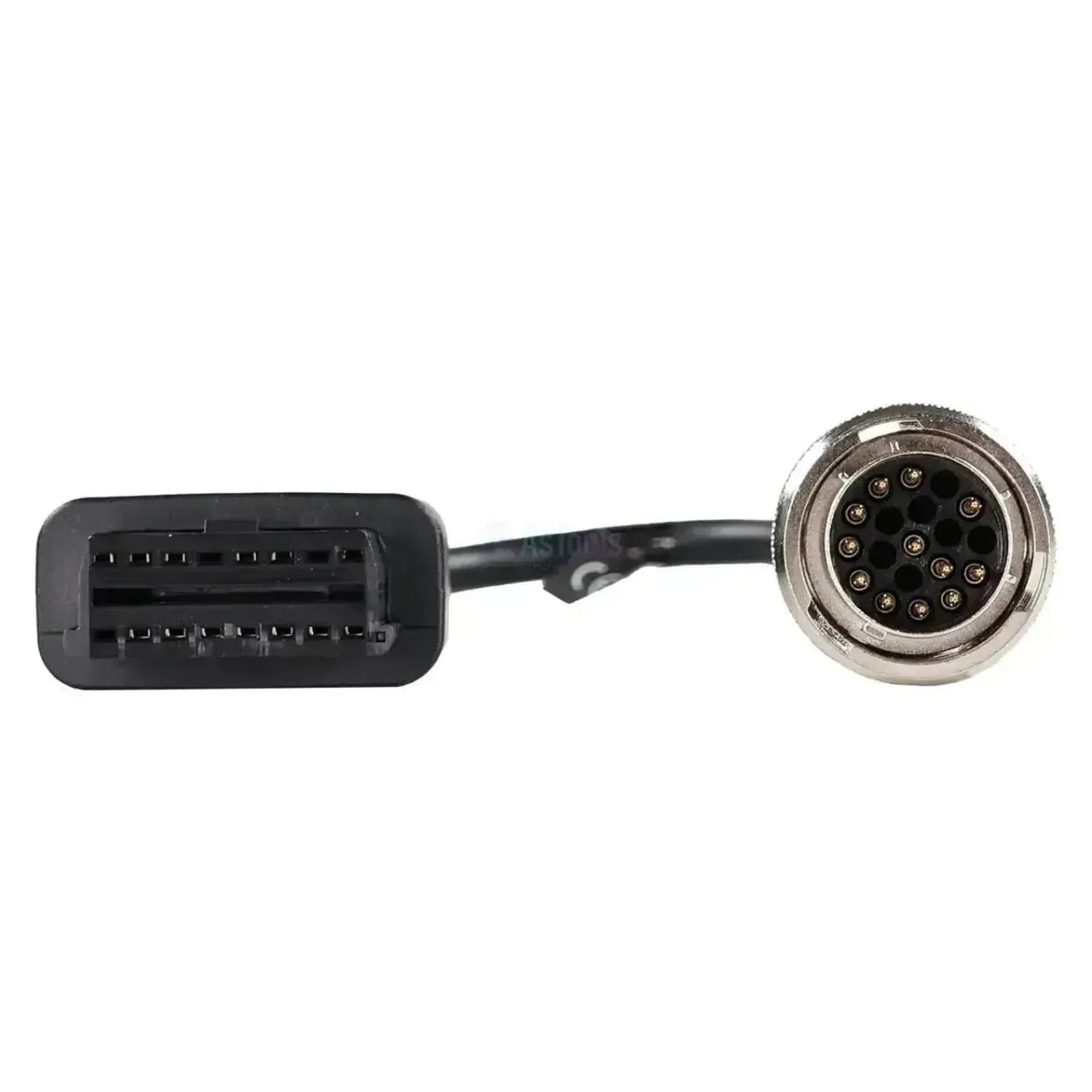

Goed om te weten: De 19-pins uitvoering herkent u aan de ronde metalen Amphenol-stekker met een dicht bezet penveld; de 12-pins Deutz-stekker uit dezelfde familie heeft een zichtbaar ruimer penveld en hoort bij de JDC504A. Tel de penposities op de aansluiting van uw motor voordat u bestelt.
Verpakkingsinhoud
- 1x Jaltest (JDC526A) | FPT/Deutz 19-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | JDC526A |
| Type | Verloopkabel |
| Toepassing | FPT-motoren met 19-pins diagnoseaansluiting |
| Lengte | 28 - 30 cm |
| Interface | Jaltest Link V8.1/V9 |
| Aansluiting machinezijde | 19-pins ronde Amphenol-stekker, mannelijk |
| Aansluiting interfacezijde | 16-pins OBD2 |
| Regeleenheden | EDC 7 C1, EDC 7 UC31, EDC 16 C39, EDC 17 CV41 + Denox 2.2 en EDC MD1 CE101 (motorregeling), Denoxtronic 2.1 (uitlaatgasnabehandeling) |
| Segment | Verbrandingsmotor |
| Jaltest-module | Jaltest Multi-purpose Vehicle |
| Onderdeel van kabelset | Multi-purpose kabelset (70002005) |
