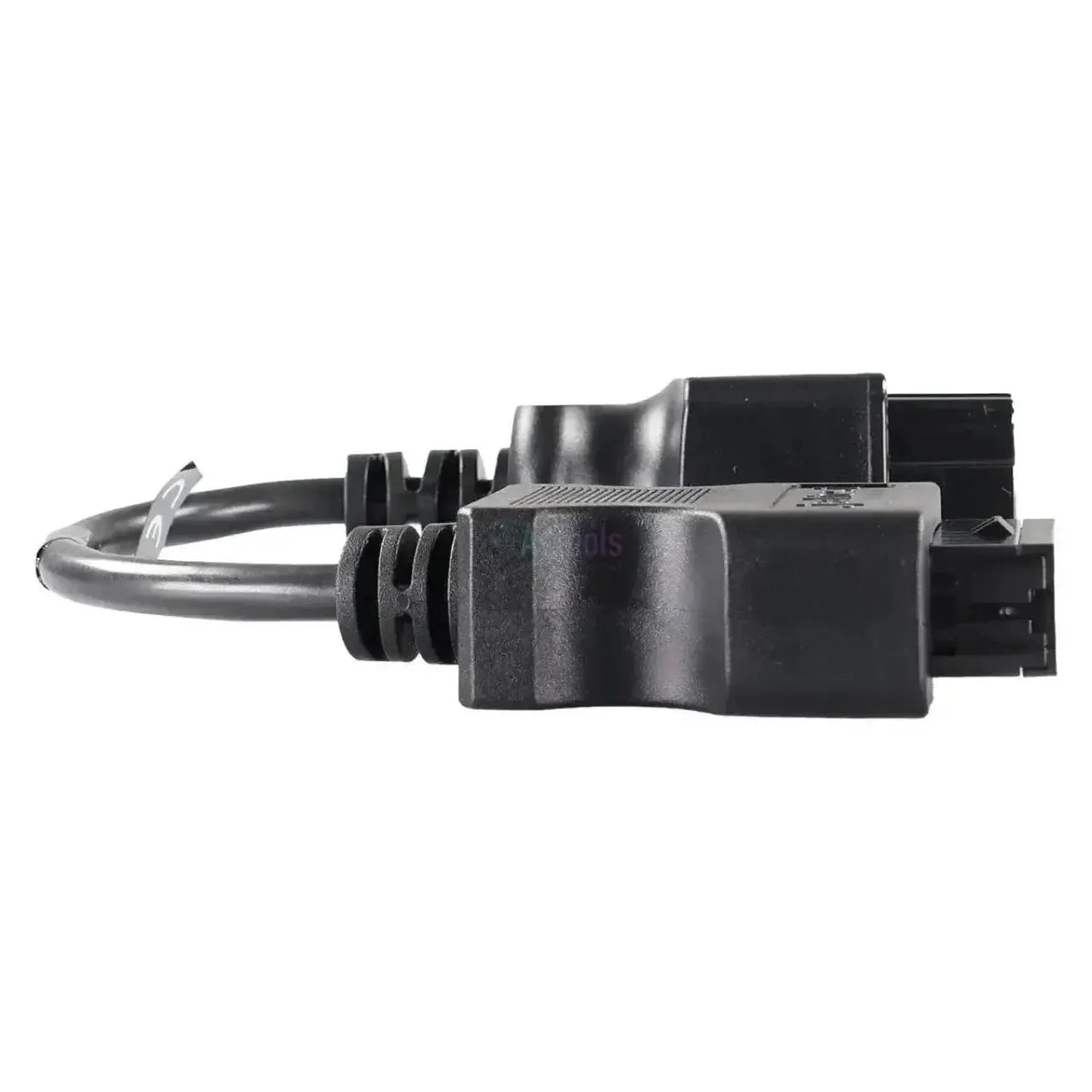

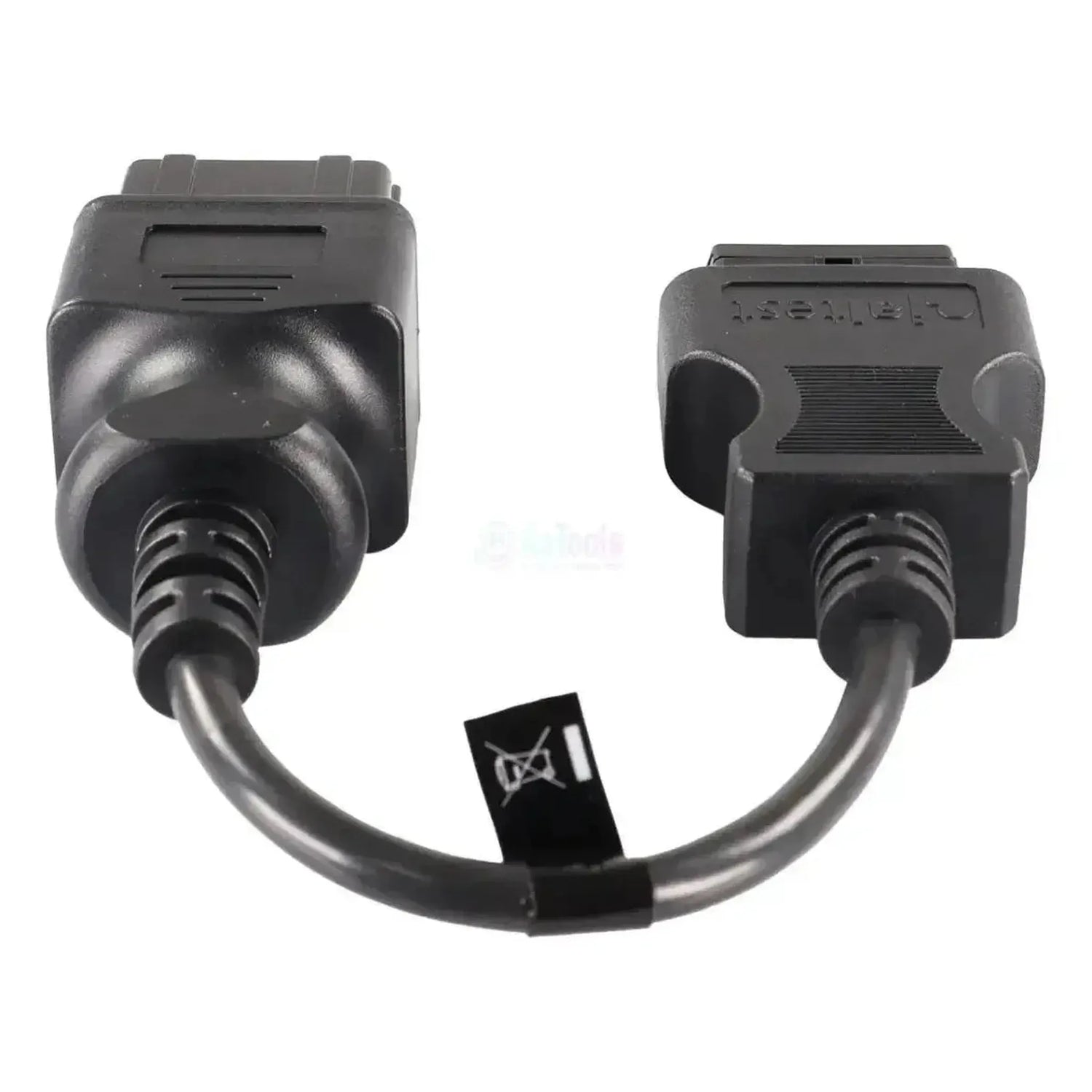

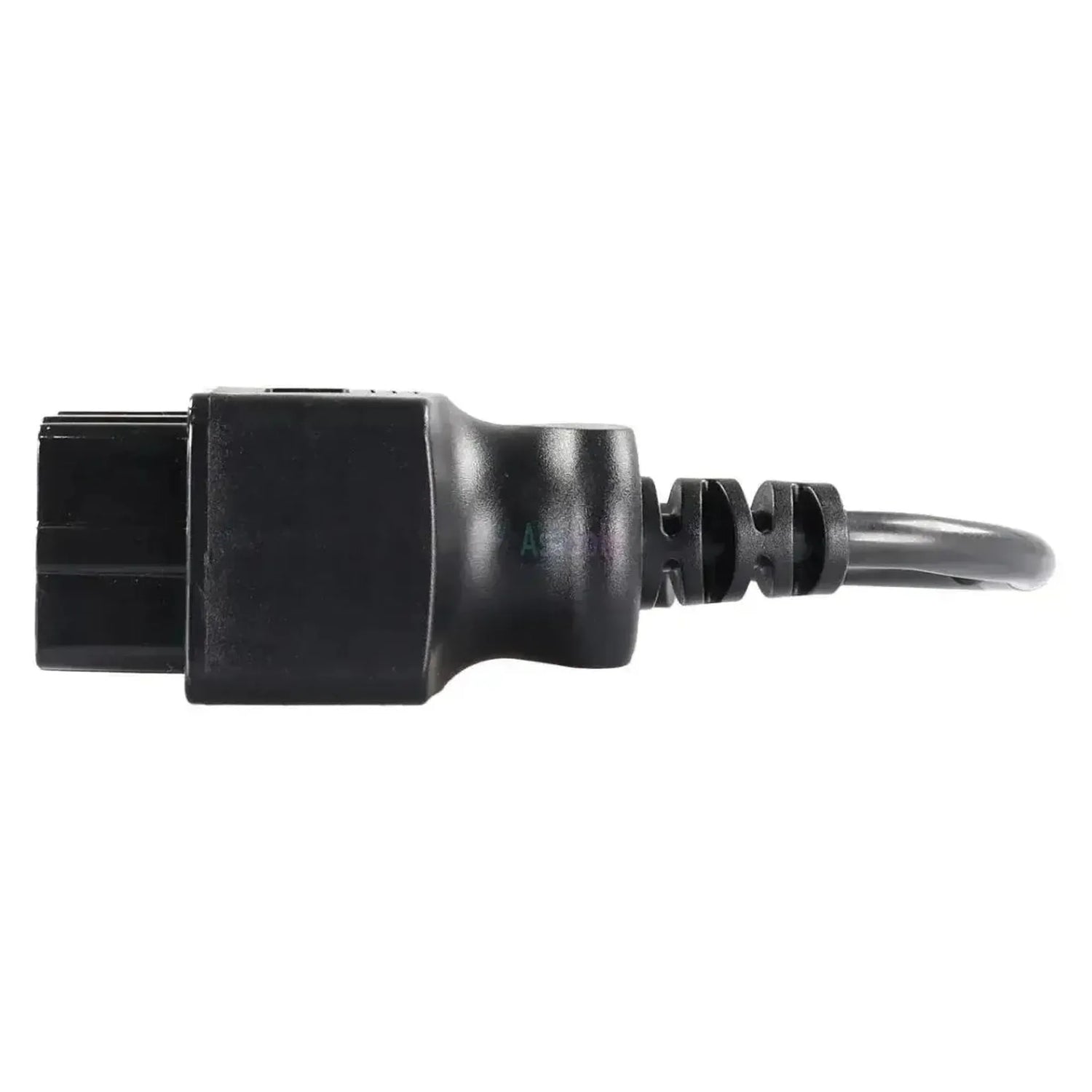

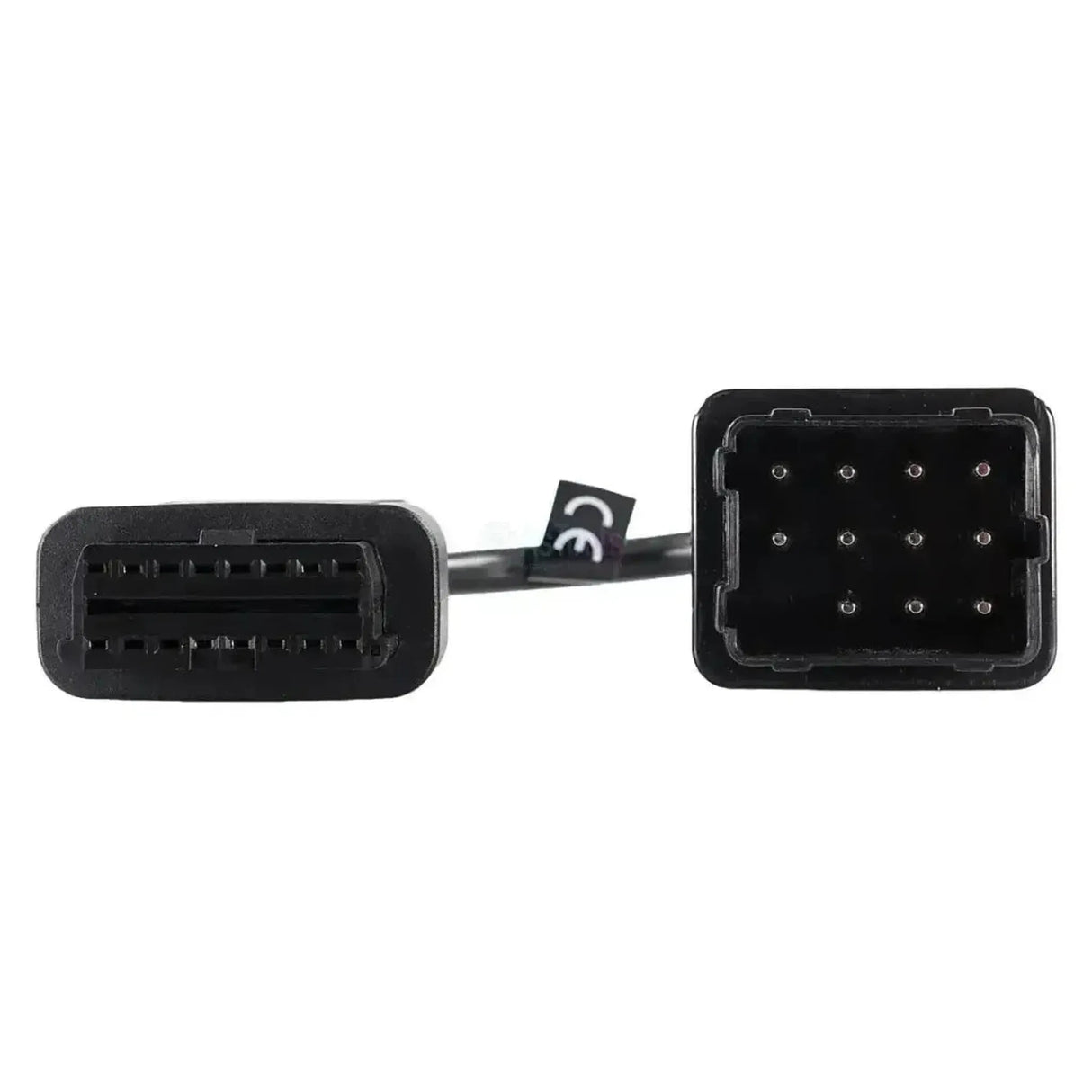

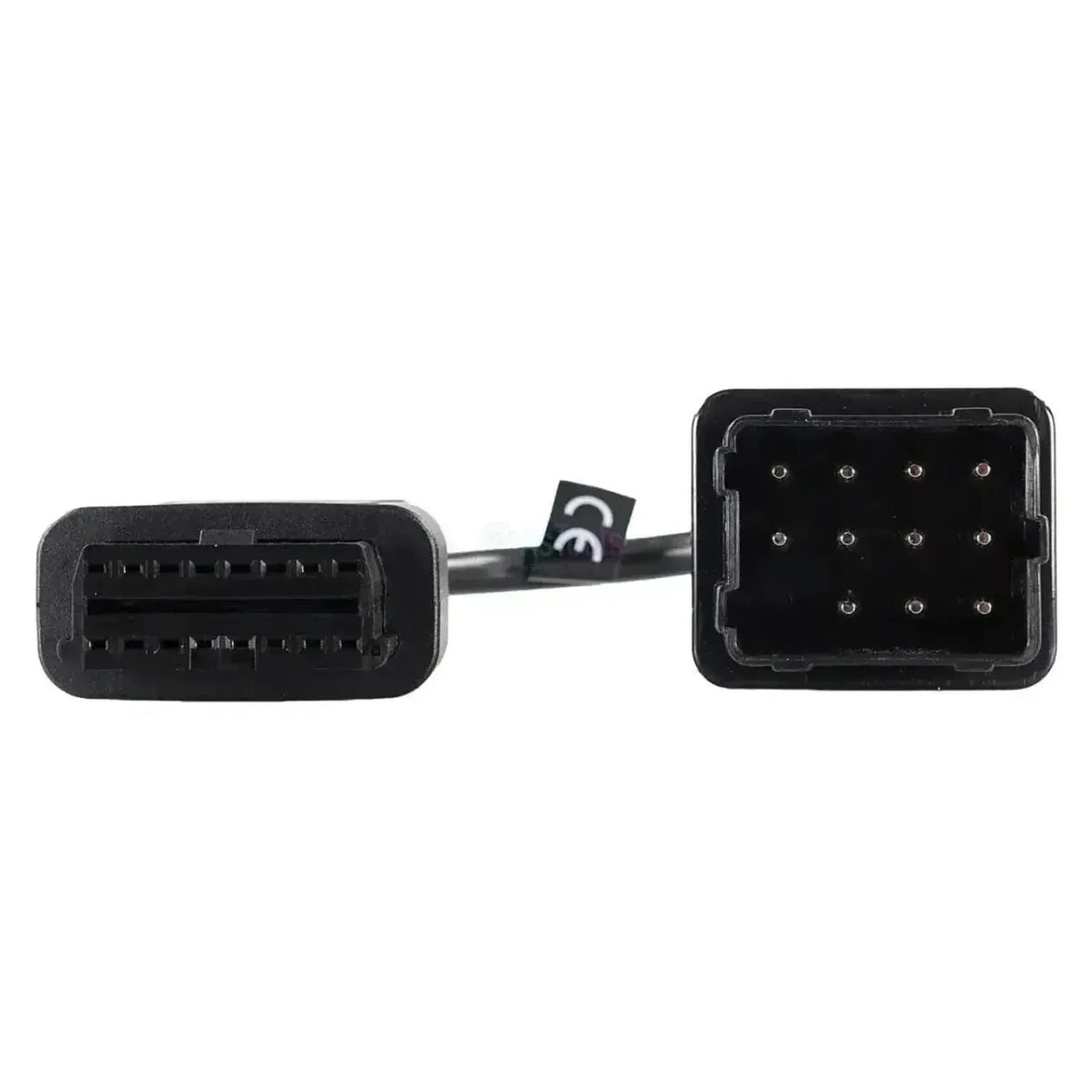

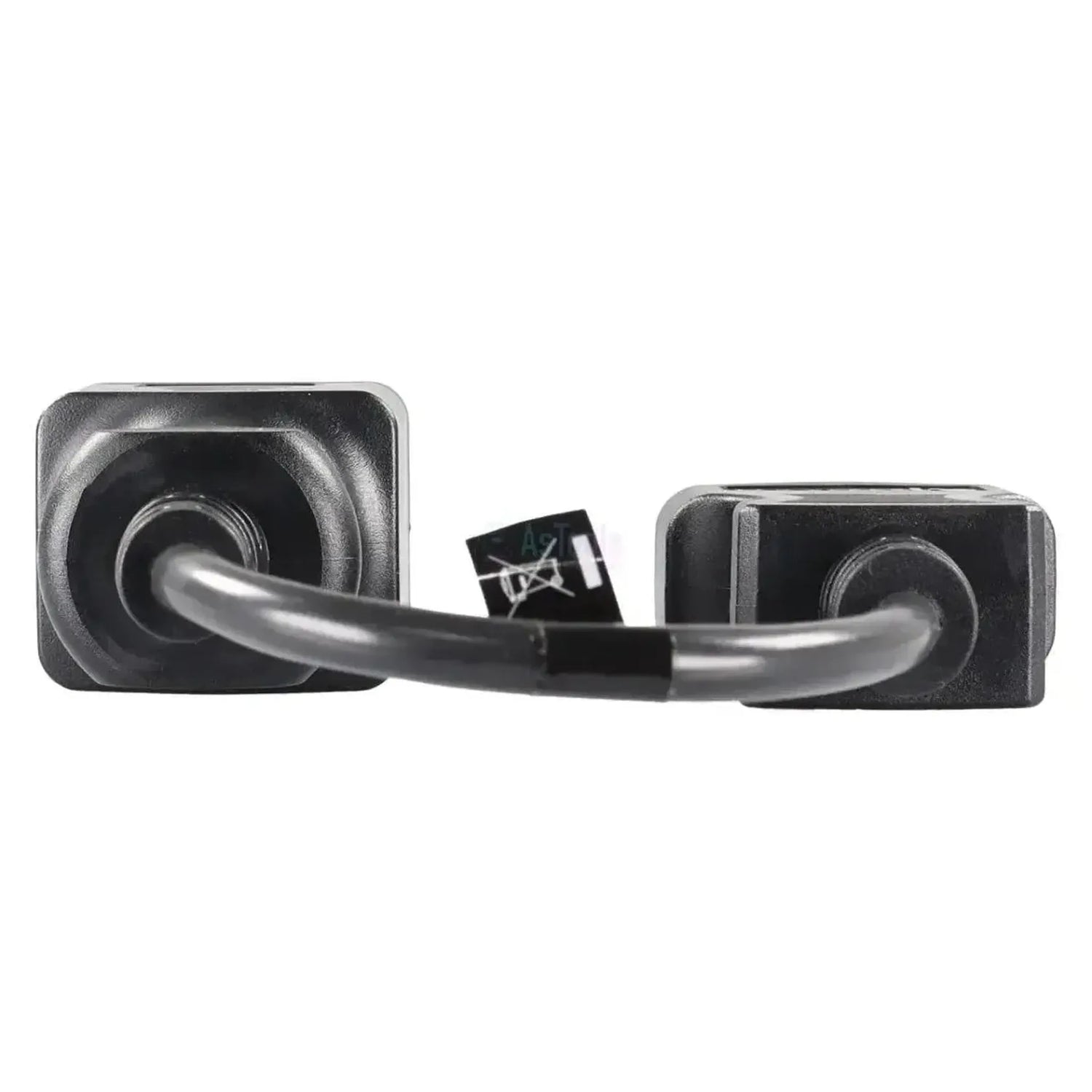

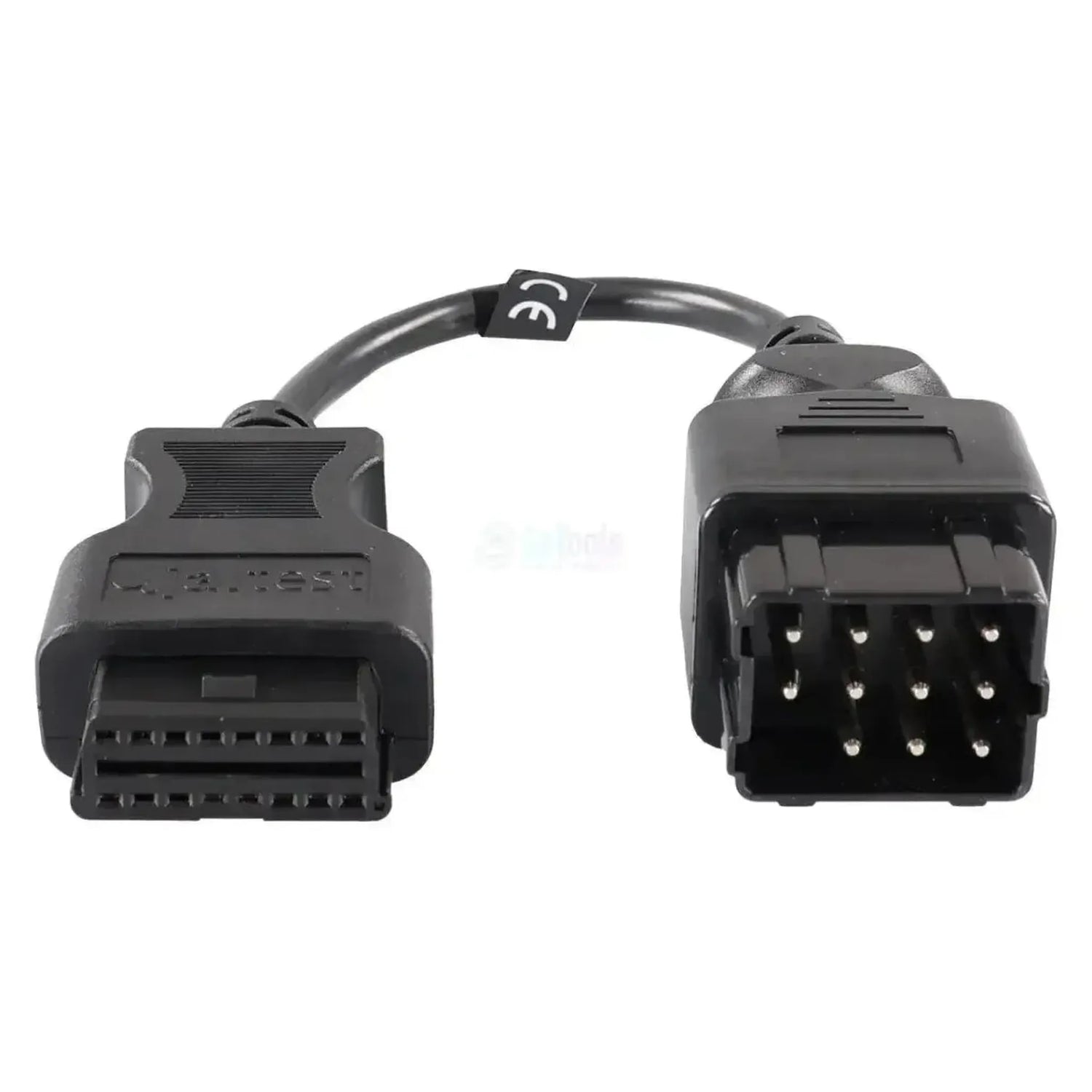

De Jaltest JDC205A is de diagnosekabel voor de 11-pins OBD1-connector op Renault Trucks; hij zet die aansluiting om naar de 16-pins OBD2-poort van je Jaltest diagnoseapparatuur. Aan de voertuigzijde zit de 11-pins connector in de cabine, aan de interfacezijde de 16-pins OBD2-stekker voor je Jaltest diagnosekabel. De modellen Magnum, Premium, Kerax en Midlum zonder DXi-motoren gebruiken allemaal dezelfde connector.
Via deze verloopkabel maakt je diagnoseapparatuur verbinding met het voertuignetwerk en krijg je toegang tot de motorregeleenheden DCI Euro 2 / DCI Euro 3 en ITC, de centrale regelmodule VECU Euro 2 / VECU Euro 3, de transmissies AS Tronic, TBV en WTEC III Allison, de rem- en veersystemen EBS 2.1/2.2, de ABS-varianten en ECAS luchtvering, plus de ZF Intarder, het instrumentenpaneel INS Euro 3, het onderhoudssysteem Diagmax en de opbouwmodule BBM. Welke daarvan aanwezig zijn, hangt af van model, motor en bouwjaar. Vanaf Euro IV (oktober 2005) en met de introductie van de DXi-motoren stapte Renault over op de 16-pins OBD2-connector: is je vrachtwagen Euro 4 of nieuwer, dan heb je deze kabel niet nodig. Deze kabel valt onder Jaltest CV (bedrijfsvoertuigen).
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benader je met de Jaltest-software de regeleenheden van de vrachtwagen. De onderstaande eenheden komen uit de dekking van Renault Trucks; welke daarvan beschikbaar zijn, hangt af van model, motor en bouwjaar.
Regeleenheden die je kunt benaderen
- DCI Euro 2 / DCI Euro 3, Electronic Diesel Control, Common Rail: De common-rail motorregeling.
- ITC, Injection timing electronic control: Elektronische regeling van de inspuittiming op oudere motoren.
- VECU Euro 2 / VECU Euro 3, Vehicle Electronic Control Unit: De centrale voertuigregeleenheid.
- AS Tronic, versnellingsbak met elektronische regeling (met een aparte ingang voor transmissieparameters), TBV, versnellingsbakbeheersysteem en WTEC III Allison: De transmissieregelsystemen.
- EBS 2.1 / EBS 2.2 / EBS en de ABS-versies (ABS 24/EU12, ABS 2X, ABS I8, ABS/ASR C, D/E, E): De rem- en rembeheersystemen.
- ZF Intarder, Retarder: De regeling van de hulprem.
- ECAS 001 / 020/027 / 044/403 / 303/304/311/312, Electronically Controlled Air Suspension: De elektronisch geregelde luchtvering.
- INS Euro 3, instrumentenpaneel en Diagmax, onderhoudssysteem: Instrumentenpaneel en onderhoudssysteem.
- BBM, Bodywork Module: De opbouwmodule voor carrosseriefuncties.
Wat je ermee kunt doen
- Foutcodes uitlezen en wissen: Lees het foutgeheugen van de regeleenheid uit, inclusief omschrijvingen van de geconstateerde storingen.
- Live data bekijken: De actuele sensorwaarden die op de regeleenheid zijn aangesloten, weergegeven als getallen en grafieken.
- Componenten aansturen: Stuur componenten rechtstreeks aan om vast te stellen of de storing in het component zelf of in de bedrading zit.
- Parameters configureren: Schrijf configuraties en instellingen weg naar de regeleenheid.
- Kalibraties uitvoeren: Voor systemen waarvoor Jaltest een kalibratieprocedure biedt, bijvoorbeeld na vervanging van een component.
- Onderhoudsreset: Reset de service-indicator via het onderhoudssysteem van het voertuig.
Compatibele voertuigen en toepassingen
Het connectortype bepaalt de compatibiliteit, niet het model.Deze kabel werkt op elke Renault-vrachtwagen met de 11-pins diagnoseconnector. Jaltest dekt de onderstaande series voor de niet-DXi-uitvoeringen van vóór Euro IV; controleer ter plaatse welke connector in je cabine zit.
Renault Trucks:
- Magnum (inclusief AE): (1990 - 2005)
- Premium: (1996 - 2005)
- Kerax: (1997 - 2005)
- Midlum: (2000 - 2005)
Verpakkingsinhoud
- 1x Jaltest (JDC205A) | Renault 11-pins OBD1 - 16-pins OBD2 Verloopkabel | Vrachtwagen
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | JDC205A |
| Type | Verloopkabel |
| Toepassing | Renault Trucks (Magnum, Premium, Kerax, Midlum vóór Euro IV) |
| Connector voertuigzijde | 11-pins OBD1 |
| Connector interfacezijde | 16-pins OBD2 |
| Regeleenheden | DCI en ITC (motor), VECU, AS Tronic, TBV en WTEC III Allison (transmissie), EBS en ABS (remmen), ZF Intarder (retarder), ECAS (luchtvering), INS Euro 3, Diagmax en BBM |
| Segment | Zware vrachtwagen |
| Jaltest-module | Jaltest CV (bedrijfsvoertuigen) |
| Onderdeel van kabelset | Kabelset vrachtwagen en bus (29362) |
| Vereist voor gebruik | Jaltest Link met geldige softwarelicentie |
