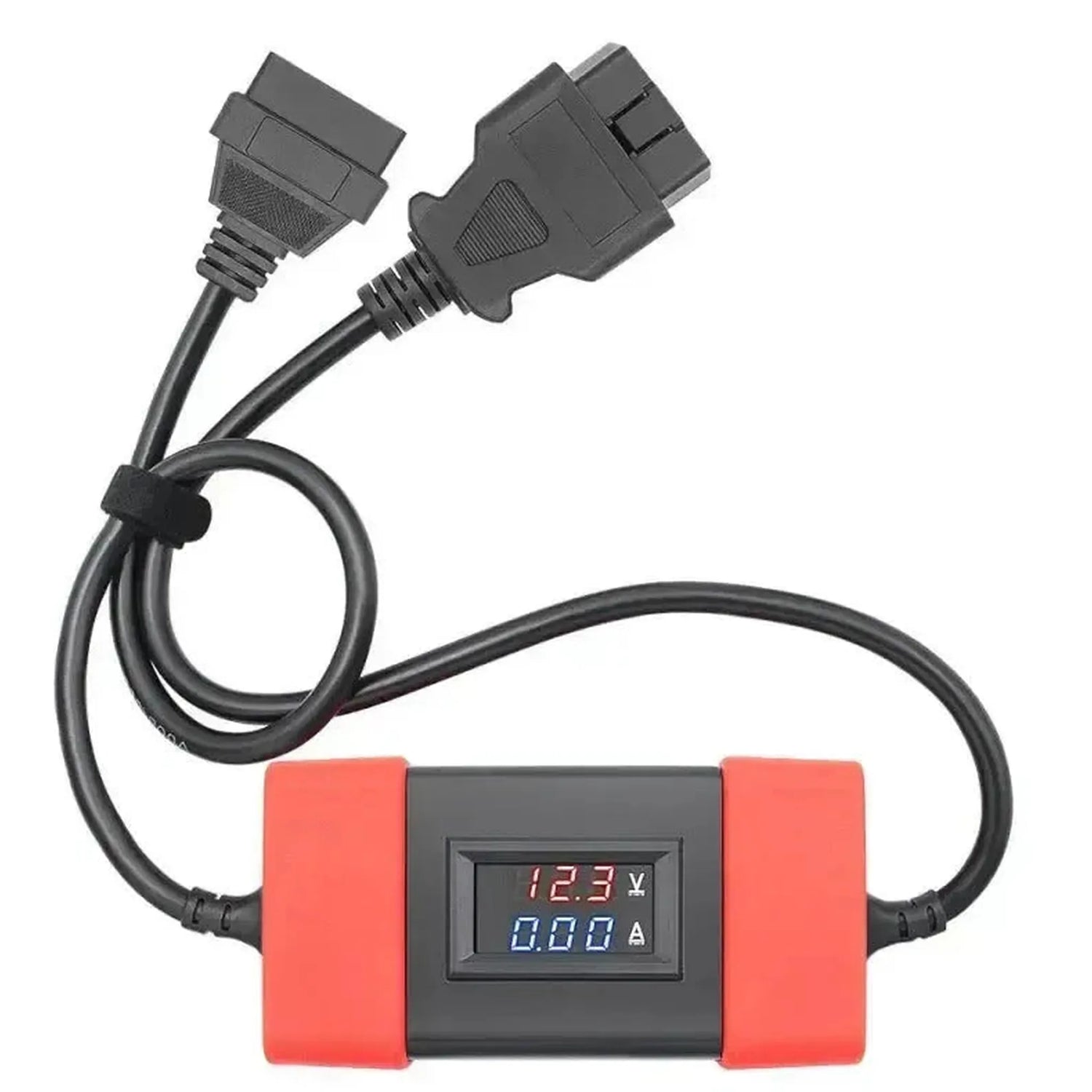

De universele Transformatoradapter OBD2 (24V/12V) is een inline spanningsomvormer die specifiek is ontworpen voor voertuigdiagnostiek bij zware bedrijfswagens. Dit component fungeert als een veilige hardwarematige brug tussen een 24V-voertuignetwerk (zoals vrachtwagens, bussen en bouwmachines) en standaard 12V-diagnoseapparatuur. De adapter verlaagt de voedingsspanning op de OBD2-poort (Pin 16) van 24 volt naar een stabiele 12 volt, zonder de datasignalen van communicatieprotocollen zoals CAN of K-lijn te beïnvloeden. Hierdoor wordt structureel voorkomen dat gevoelige 12V-scanners en interfaces beschadigd raken door overspanning tijdens het aansluiten op het netwerk van zware voertuigen.
Zodra de adapterkabel in de J1962-diagnosepoort wordt geplugd, treedt het geïntegreerde step-down circuit in werking om de spanning te reguleren. Het apparaat levert direct visuele feedback via de ingebouwde digitale LED-displays, waarop zowel de actuele uitgangsspanning (in rood) als de stroomopname (in blauw) continu en real-time worden weergegeven. Dit stelt de diagnosetechnicus in staat om het actuele stroomverbruik van het aangesloten diagnoseapparaat te monitoren en te verifiëren of de geleverde voedingsspanning binnen de veilige toleranties van de apparatuur blijft. De externe module is bovendien voorzien van een robuuste behuizing met rubberen stootranden om de interne elektronica te beschermen tegen fysieke impact in een industriële werkplaatsomgeving.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Deze adapterkabel is ontworpen voor werkplaatsen die werken aan gemengde wagenparken en biedt de volgende kernfuncties:
- Spanningsreductie (Step-down): Converteert de inkomende 24V voeding vanaf pin 16 van de voertuigconnector naar een veilige 12V output. Dit maakt het mogelijk om standaard uitleesapparatuur voor personenauto's te gebruiken op vrachtwagens en zwaar materieel.
- Pass-through communicatie: Laat alle datalijnen (zoals CAN-High, CAN-Low en K-lijn) ongehinderd en ongewijzigd door. De adapter grijpt uitsluitend in op de voedingslijn en massaverbinding.
- Live circuitbewaking: Biedt de technicus de mogelijkheid om tijdens het diagnoseproces te verifiëren of de OBD-poort van het voertuig stabiele voeding levert, wat cruciaal is bij het opsporen van communicatiefouten of ECU-problemen.
Speciale functies en mogelijkheden
De geïntegreerde module in de bekabeling bevat extra hardwarematige componenten ter bevordering van diagnosezekerheid:
- Digitale Voltmeter (Rood LED): Meet continu de gereduceerde uitgangsspanning die naar het diagnoseapparaat wordt gestuurd, zodat spanningsvallen (voltage drops) direct visueel waarneembaar zijn.
- Digitale Ampèremeter (Blauw LED): Toont het actuele stroomverbruik van het aangesloten diagnoseapparaat of interface in ampères. Dit helpt bij het identificeren van onverwacht hoge stroomopname door een defect in de tester of kabel.
- Geïntegreerde stootbeveiliging: De transformatorbehuizing is afgewerkt met schokabsorberende kappen, wat de kwetsbare meetelektronica beschermt tegen vallen op de werkplaatsvloer.
Verpakkingsinhoud
- 1x Transformatoradapter OBD2 (24V/12V) met display
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Productcategorie | Diagnosekabels & adapters |
| Functie | DC Step-down omvormer (24V naar 12V) |
| Aansluiting voertuigzijde | OBD2 / J1962 (16-pins, Male) |
| Aansluiting apparatuurzijde | OBD2 / J1962 (16-pins, Female) |
| Spanningsweergave | Digitaal LED (Rood) |
| Stroomweergave | Digitaal LED (Blauw) |
| Compatibiliteit datasignalen | Pass-through (ongehinderde doorvoer) |
