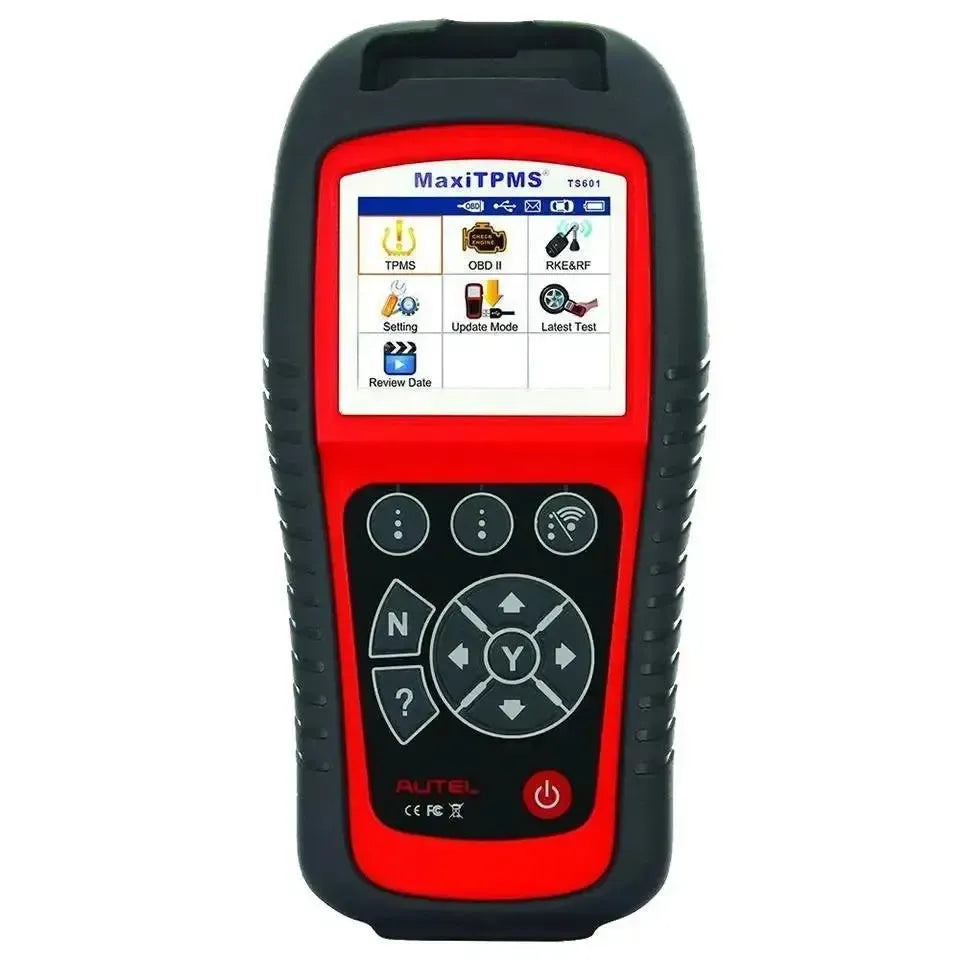

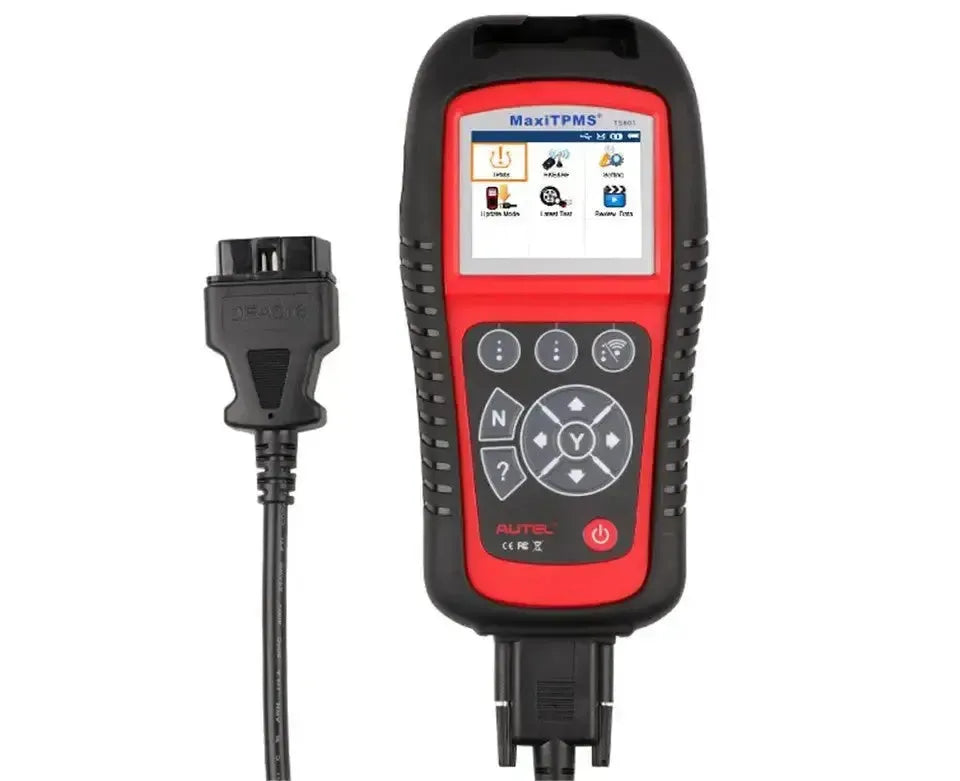

De Autel MaxiTPMS TS601 is de ultieme TPMS-diagnose- en service-tool. Het programmeert Autel en OEM TPMS-sensoren, leest en wist motormanagementfoutcodes en biedt uitgebreide EOBD/OBDII-tests. Met de TS601 kunt u TPMS-sensoren activeren, controleren, diagnosticeren en opnieuw leren. De RKE & RF-monitorfunctie detecteert en controleert sleutels met verschillende frequenties. Met gegevensweergave, -opname en -afdrukken heeft u alle benodigde informatie binnen handbereik. Blijf altijd up-to-date met software-updates voor de nieuwste functies en verbeteringen.
___________________________________________
Algemene EOBD/OBDII-testen:
De EOBD/OBDII-testen bieden u een snelle manier om het systeem te controleren op emissiegerelateerde componenten bij een brandend motormanagementlampje.
Foutcodes uitlezen: Via het menu 'Foutcodes uitlezen' kunt u de opgeslagen, wachtende en permanente foutcodes, die zijn vastgesteld in de regeleenheid, uitlezen.
Foutcodes wissen: Met het menu 'Foutcodes wissen' kunt u alle huidige en opgeslagen storingscodes van de controlemodule wissen.
Live data: Met het 'Live data' menu kunt u de real-time PID-gegevens van de elektronische regelmodule bekijken, opnemen en afspelen.
-
Gegevens bekijken: De functie 'Gegevens bekijken' laat u de real-time PID-gegevens van de elektronische regeleenheid van het voertuig zien, inclusief sensorgegevens en bediening van schakelaars, spoelen en relais.
-
Gegevens opnemen: De functie 'Gegevens opnemen' legt PID's vast om u te helpen bij het diagnosticeren van intermitterende rijproblemen die op geen andere manier kunnen worden vastgesteld.
-
Gegevens afspelen: Met 'Gegevens afspelen' kunt u de opgenomen PID-gegevens terugkijken.
Freeze frame: Het 'Freeze frame' menu biedt een momentopname van kritieke operationele omstandigheden van het voertuig die automatisch door de boordcomputer worden geregistreerd op het moment dat een storingscode wordt vastgesteld. Deze functie is nuttig om te bepalen onder welke operationele omstandigheden de fout is opgetreden.
I/M Readiness: Met 'I/M Readiness' kunt u een momentopname bekijken van de werking van het emissiesysteem van OBDII/EOBD-voertuigen.
O2-sensor monitortest: Volgens OBD II-voorschriften dienen bepaalde voertuigen te worden bewaakt en getest op zuurstofsensoren (O2) voor emissiegerelateerde storingen. De functie 'O2-sensor monitortest' wordt gebruikt om de voltooide O2-sensormonitortestresultaten op te halen.
EVAP-systeemtest: Met de 'EVAP-test' functie kunt u een lektest voor het EVAP-systeem van het voertuig starten. De Autel MaxiTPMS TS601 voert deze lektest niet uit, maar geeft een signaal aan de boordcomputer van het voertuig om de test te starten.
On-Board Monitor: De 'On-Board Monitor test' functie is nuttig na onderhoud of na het wissen van het geheugen van een voertuig-ECU. Voor niet-CAN-voertuigen ontvangt deze functie testresultaten voor emissiegerelateerde aandrijflijncomponenten en -systemen die niet continu worden gecontroleerd. Voor CAN-voertuigen ontvangt het testgegevens voor emissiegerelateerde aandrijflijncomponenten en -systemen die zowel continu als niet continu worden gecontroleerd.
Componententest: Met de 'Componententest' functie kan de Autel MaxiTPMS TS601 de werking van voertuigcomponenten of systemen controleren.
Voertuiginformatie: De 'Voertuiginformatie' functie stelt u in staat om het voertuigidentificatienummer (VIN), kalibratie-ID-nummers (CIN's) en kalibratieverificatienummers op te halen.
Voertuigstatus: Deze functie wordt gebruikt om de huidige status van het voertuig te controleren, waaronder communicatieprotocollen van OBD II-modules, het aantal opgehaalde foutcodes, de status van het storingsindicatorlampje (MIL) en andere relevante informatie.
___________________________________________
TPMS-functies:
Met de Autel MaxiTPMS TS601 heeft u toegang tot een uitgebreid scala aan TPMS-diensten, waardoor technici snel en efficiënt TPMS-gerelateerde problemen kunnen oplossen. Dankzij de geavanceerde functies en mogelijkheden van de Autel MaxiTPMS TS601 kunnen technici nauwkeurige diagnose stellen, sensoren programmeren en TPMS-systemen effectief beheren.
- TPMS-sensorcontrole
- TPMS-sensordiagnose
- TPMS-sensorprogrammering
- TPMS-sensor opnieuw aanleren

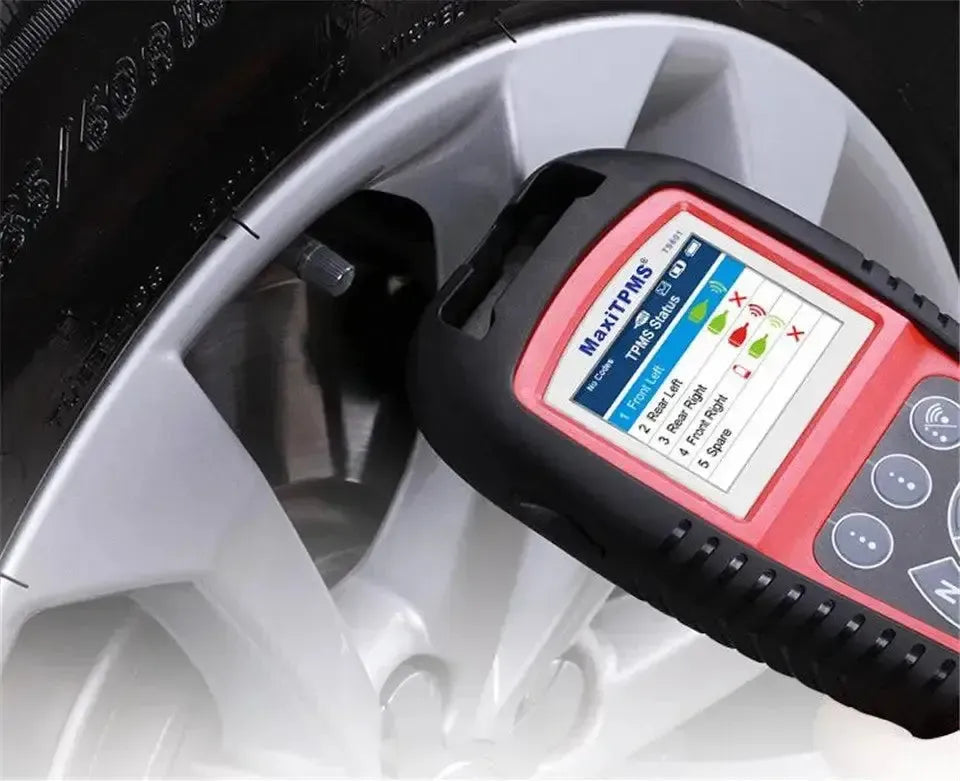

TPMS-sensorcontrole: De functie "TPMS-sensorcontrole" biedt uitgebreide mogelijkheden om de status en prestaties van uw TPMS-sensoren te controleren. Met deze functie kunt u snel en nauwkeurig problemen identificeren en de werking van uw sensoren optimaliseren.
-
Sensorstatus controleren: Met de TPMS-sensorcontrole kunt u de status van elke TPMS-sensor in uw voertuig controleren. U kunt zien of de sensoren correct zijn geïnstalleerd, actief zijn en goed functioneren. Dit helpt u bij het identificeren van eventuele defecte, inactieve of slecht presterende sensoren.
-
Bandendruk controleren: U kunt de bandendruk van elke sensor individueel controleren. Dit stelt u in staat om snel afwijkingen in de bandendruk te detecteren en indien nodig aanpassingen te maken. Correcte bandendruk is essentieel voor optimale veiligheid en brandstofefficiëntie.
-
Temperatuur controleren: Met de TPMS-sensorcontrole kunt u ook de temperatuur van elke sensor controleren. Dit helpt bij het identificeren van oververhitte sensoren of afwijkingen in temperatuurmetingen die kunnen wijzen op mogelijke problemen.
-
Batterijstatus controleren: De functie stelt u ook in staat om de batterijstatus van elke TPMS-sensor te controleren. U kunt zien of de batterijen goed functioneren en voldoende vermogen hebben. Dit is cruciaal voor een betrouwbare werking van de sensoren.
TPMS-sensordiagnose: Met de functie "TPMS-sensordiagnose" kunt u via de OBD-poort uitgebreide diagnostische mogelijkheden benutten voor uw TPMS-sensoren. Door verbinding te maken met de OBD-poort van het voertuig, kunt u problemen met de sensoren identificeren en nauwkeurige diagnose-informatie verkrijgen.
-
Uitlezen sensor-ID's: Hiermee kunt u de unieke identificatiecodes van de TPMS-sensoren uitlezen en controleren.
-
Uitlezen ECU-informatie: Geeft gedetailleerde informatie weer over de TPMS-regelmodule van het voertuig, zoals fabrikantgegevens en firmwareversie.
-
Foutcodes uitlezen: Hiermee kunt u eventuele opgeslagen foutcodes in de TPMS-regelmodule uitlezen om problemen te identificeren, zoals sensorstoringen of communicatiefouten.
-
Foutcodes wissen: Met deze functie kunt u de opgeslagen foutcodes in de TPMS-regelmodule wissen nadat de nodige reparaties zijn uitgevoerd.
-
Live data bekijken: Biedt real-time gegevens en parameters van de TPMS-sensoren, zoals bandenspanning, temperatuur, batterijniveau en signaalsterkte.

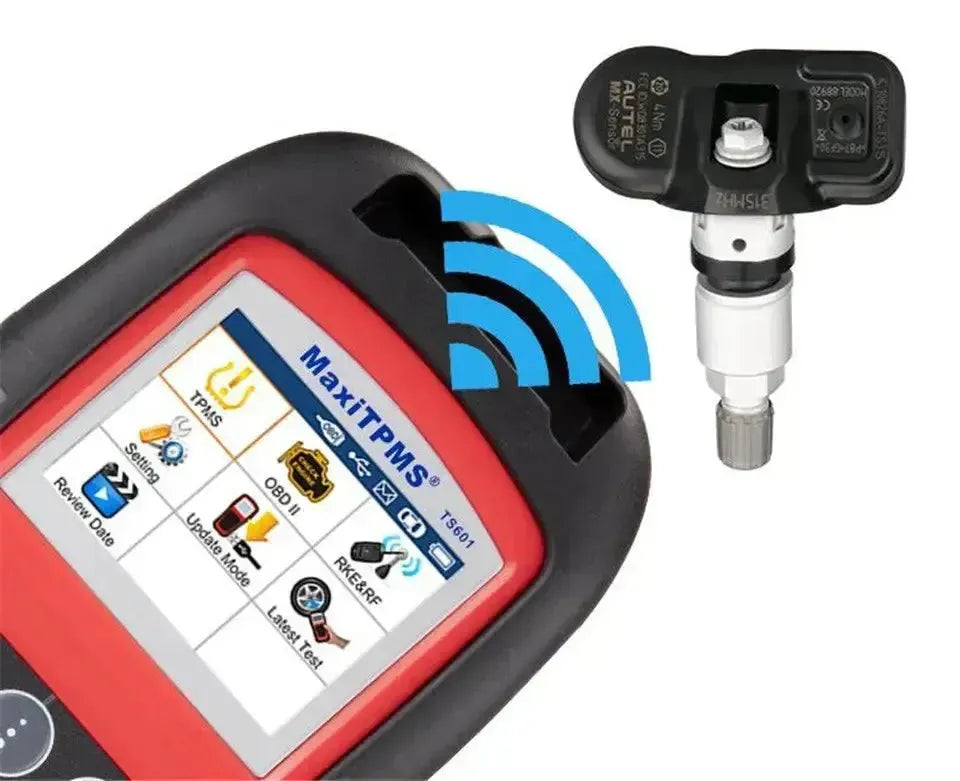

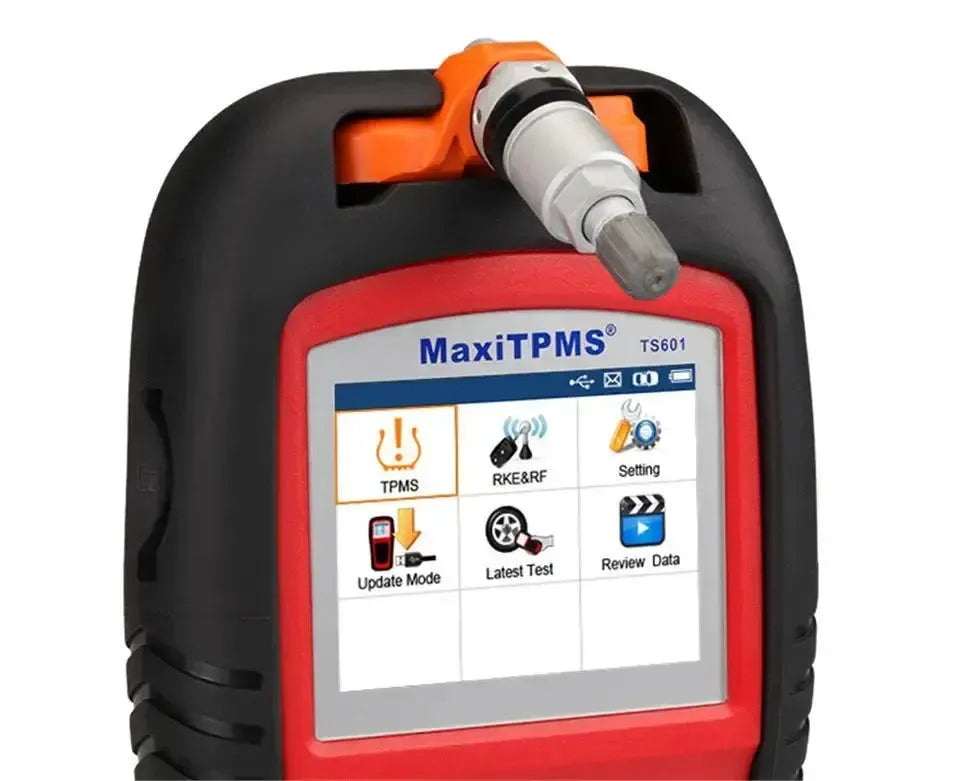

TPMS-sensorprogrammering: Met de functie "TPMS-sensorprogrammering" van de Autel MaxiTPMS TS601 kunnen gebruikers sensorgegevens programmeren voor zowel de MX-Sensor als defecte sensoren vervangen met een lage batterijduur of degene die niet goed functioneren. Deze functie biedt verschillende opties om sensor-ID's te programmeren:
-
Kopiëren door activering: Nadat de TPMS-sensoren op het voertuig zijn gemonteerd en geactiveerd, worden de sensorinformatie weergegeven op het display. Met de functie "Kopiëren door activering" kunnen gebruikers de nieuwe MX-sensoren programmeren door simpelweg de sensorinformatie te kopiëren.
-
Kopiëren door OBD: Met de functie "Kopiëren door OBD" programmeert de Autel MaxiTPMS TS601 de sensor-ID's die zijn opgehaald uit de ECU van het geteste voertuig. Hiermee kunnen gebruikers snel en nauwkeurig de sensorgegevens programmeren.
-
Handmatig aanmaken: Met de functie "Handmatig aanmaken" kunnen gebruikers een nieuwe MX-sensor programmeren met de ID van een originele TPMS-sensor. Dit is handig wanneer de originele sensor-ID niet beschikbaar is in de ECU van het voertuig.
-
Automatisch aanmaken: De functie "Automatisch aanmaken" wordt gebruikt om automatisch een willekeurige sensor-ID te genereren voor het programmeren van een nieuwe MX-sensor.
TPMS-sensor opnieuw aanleren: De functie "TPMS-sensor opnieuw aanleren" is ontworpen om de nieuw geprogrammeerde sensor-ID's in de voertuig-ECU te laden, zodat deze worden herkend door het TPMS-systeem. Deze functie is essentieel wanneer de nieuw geprogrammeerde sensor-ID's verschillen van de oorspronkelijke sensor-ID's die in de TPMS ECU waren opgeslagen. Er zijn verschillende manieren om het opnieuw aanleren uit te voeren:
-
Stationair opnieuw aanleren: Met deze functie moet het voertuig in de "Leermodus" staan bij elke nieuwe sensor die wordt geactiveerd. Het systeem detecteert automatisch de nieuwe sensor en leert deze in de TPMS ECU.
-
Actief opnieuw aanleren: Voor bepaalde voertuigen kan het opnieuw aanleren worden voltooid door eenvoudigweg met het voertuig te rijden. Het TPMS-systeem detecteert en leert de nieuwe sensor-ID's tijdens het rijden.
-
OBD opnieuw aanleren: Met de OBD-functie voor opnieuw aanleren kan de TPMS-sensor-ID rechtstreeks naar de TPMS-module worden geschreven met behulp van de Autel MaxiTPMS TS601. Dit zorgt voor een snelle en nauwkeurige herkenning van de nieuwe sensor-ID's.
RKE & RF-monitor:
De functie "RKE & RF-monitor" biedt controle en monitoring van het RKE (Remote Keyless Entry) en RF (Radio Frequency) systeem van uw voertuig. Met deze functie kunt u de signaalsterkte van de afstandsbediening en de werking van het RF-systeem controleren.
-
Signaalsterkte van de afstandsbediening: Deze functie meet en geeft de signaalsterkte van de afstandsbediening weer, zodat u kunt controleren of het signaal voldoende krachtig is om op afstand met uw voertuig te communiceren. Als de signaalsterkte zwak is, kan dit duiden op een versleten batterij of andere problemen met de afstandsbediening.
-
RF-systeemwerking: Met de RF-monitor kunt u controleren of het RF-systeem van uw voertuig correct functioneert. Het controleert de ontvangst en transmissie van radiosignalen, waardoor u mogelijke problemen met het RF-systeem kunt identificeren, zoals storingen in de antenne, interferentie of andere storingen.
___________________________________________
Bekijken van gegevens:
Met de functie "Bekijken van gegevens" kunt u gemakkelijk toegang krijgen tot en de opgeslagen gegevens bekijken van recente TPMS-diagnoseregistraties, evenals alle diagnostische gegevens die de servicetool heeft verzameld van de ECU's van OBD II-compatibele voertuigen. U kunt deze gegevens afdrukken voor verdere analyse en rapportage. Dit stelt u in staat om gedetailleerde informatie over TPMS-diagnoses en voertuiggegevens te raadplegen, wat essentieel is voor effectieve reparaties en onderhoud.
Gegevens afdrukken:
Met de "Gegevens afdrukken"-functie van de Autel MaxiTPMS TS601 kunt u gemakkelijk de gegevens afdrukken die zijn verzameld door de scan tool. Deze functie maakt gebruik van een computer en de bijgeleverde USB-kabel om verbinding te maken met de scan tool. Hiermee kunt u gedetailleerde rapporten genereren en de verzamelde gegevens vastleggen voor verdere analyse en archivering.
Software-update:
Met de "Software-update" functie van de Autel MaxiTPMS TS601 kunt u ervoor zorgen dat uw tool altijd up-to-date is met de nieuwste softwareversie. Deze functie is essentieel om te profiteren van de nieuwste functies, verbeterde prestaties en bugfixes. Door regelmatig software-updates uit te voeren, kunt u er zeker van zijn dat uw Autel MaxiTPMS TS601 altijd optimaal functioneert en u de best mogelijke TPMS-diensten kunt bieden. De software-update is eenvoudig uit te voeren via uw computer, waarbij u verbinding maakt met de Autel Update-software en de nieuwste updates downloadt en installeert.
___________________________________________
Ondersteunde automerken:
Europese merken: Audi, Abarth, Alfa Romeo, Alpina, Aston Martin, BMW, Bentley, Bugatti, Citroën, Dacia, Ferrari, Fiat, Ford, Jaguar, Lamborghini, Lancia, Land Rover, Lotus, MG, MINI, Maserati, Maybach, McLaren, Mercedes-Benz, Opel, Peugeot, Porsche, Renault, Rolls-Royce, Skoda, Saab, Seat, Smart, Volkswagen, Volvo
Aziatische merken: Acura, BAIC, BYD, Blue SG, Borgward, Buick, CMC, Changan, Chery, Dongfeng, Daewoo, FAW, Foton, Geely, Great Wall, HSV, Haval, Holden, Honda, Hyundai, Isuzu, Infiniti, JAC, Kia, Lada, Lexus, Lifan, Luxgen, Mahindra, Mazda, Mitsubishi, Nissan, Qoros, Scion, SsangYong, Subaru, Suzuki, Toyota, Zotye
Amerikaanse merken: Cadillac, Chevrolet, Chrysler, Dodge, GMC, Hummer, Jeep, Lincoln, Tesla
___________________________________________
Update-instructies voor de Autel MaxiTPMS TS601:
Volg deze eenvoudige stappen om uw Autel MaxiTPMS TS601 bij te werken:
- Ga naar de officiële website van Autel en download de Maxi PC Suite update-applicatie. Installeer deze op uw computer.
- Sluit uw Autel MaxiTPMS TS601 aan op de computer met behulp van de meegeleverde USB-kabel.
- Start uw Autel MaxiTPMS TS601 en selecteer de update-modus.
- Log in met uw Autel ID en wachtwoord. Als u nog geen account heeft, kunt u er een aanmaken op de officiële Autel-website.
- Selecteer in de update-applicatie uw apparaat, de Autel MaxiTPMS TS601, en voer het serienummer in.
- Kies de bestanden die u wilt bijwerken en installeren. Volg de instructies op het scherm om het updateproces te voltooien.
Door deze stappen te volgen, zorgt u ervoor dat uw Autel MaxiTPMS TS601 altijd is voorzien van de nieuwste functies en updates. Dit garandeert dat u altijd de beste en meest nauwkeurige resultaten behaalt bij het programmeren van TPMS-sensoren op voertuigen. Blijf up-to-date met de nieuwste technologieën en verbeteringen om uw TPMS-werkzaamheden naar een hoger niveau te tillen.
___________________________________________

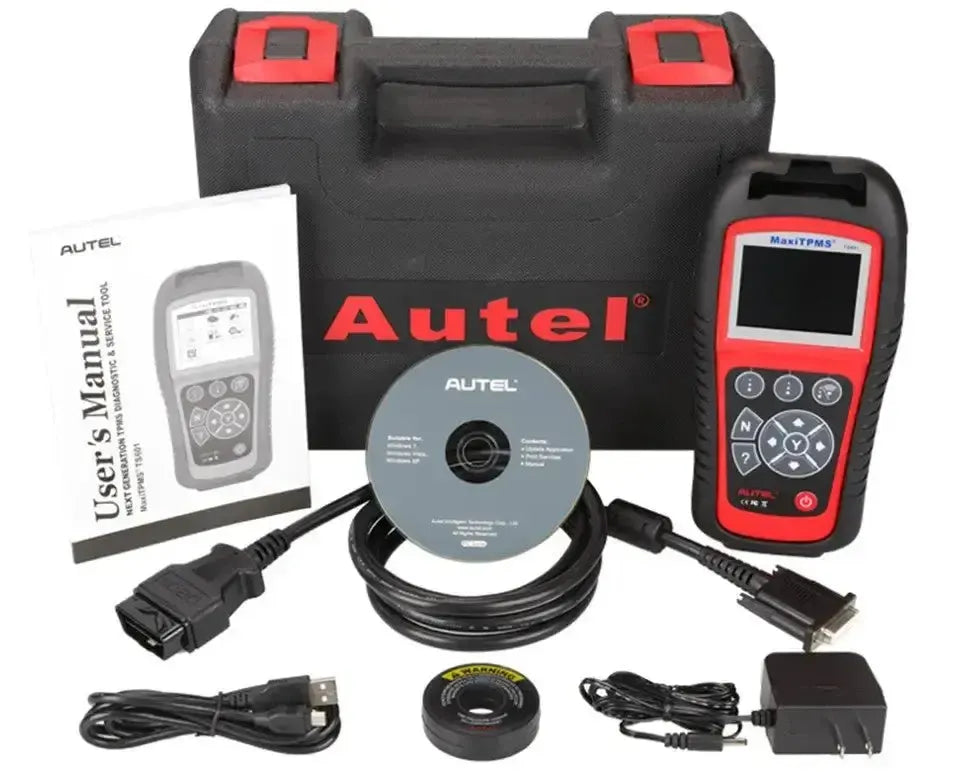

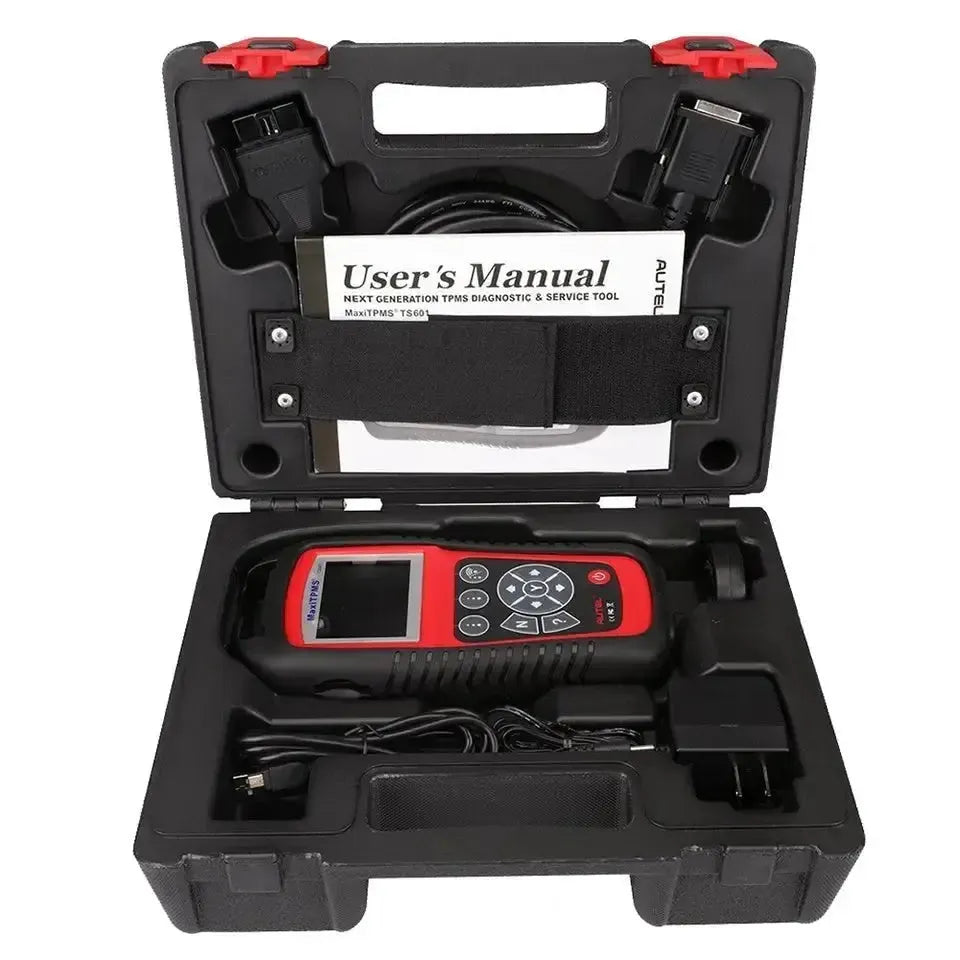

Wat krijgt u geleverd:
- Autel MaxiTPMS TS601 TPMS Programmeur

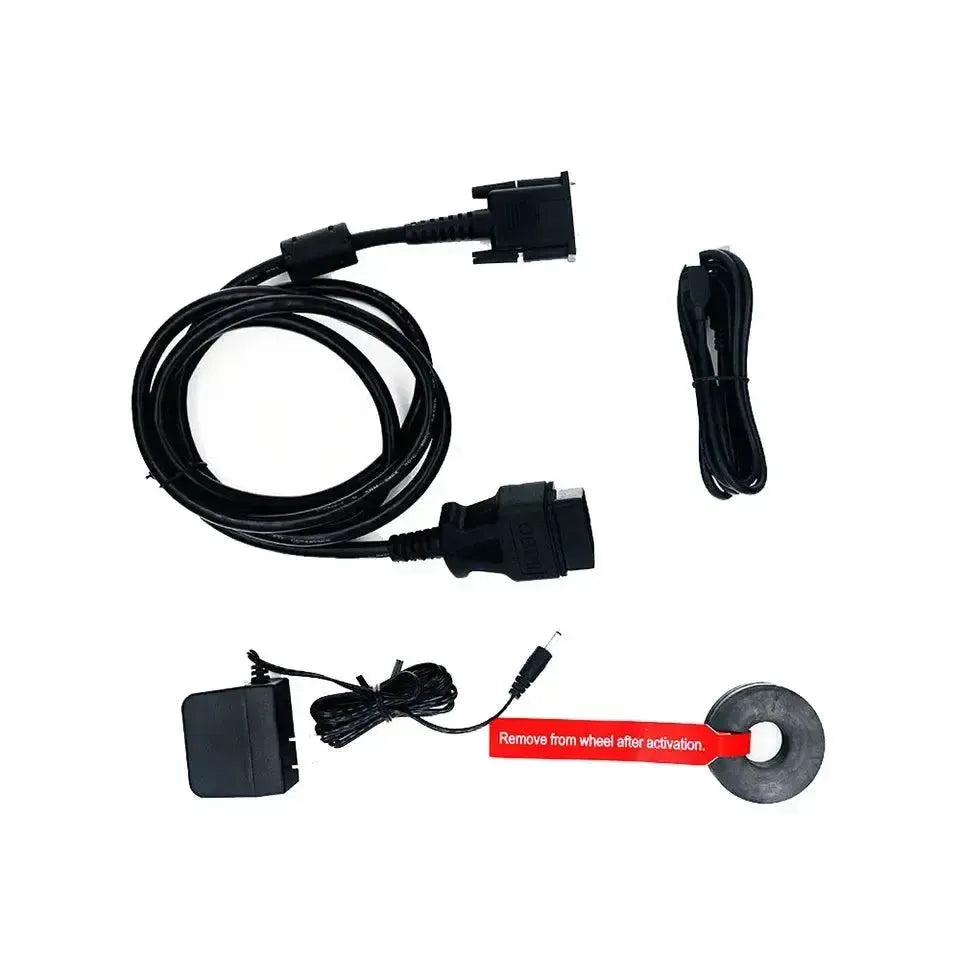

- Autel 15 Pins DB15 - 16 Pins OBD2 Verloopkabel
- USB-A - Mini USB-B Verloopkabel
- Voedingsadapter

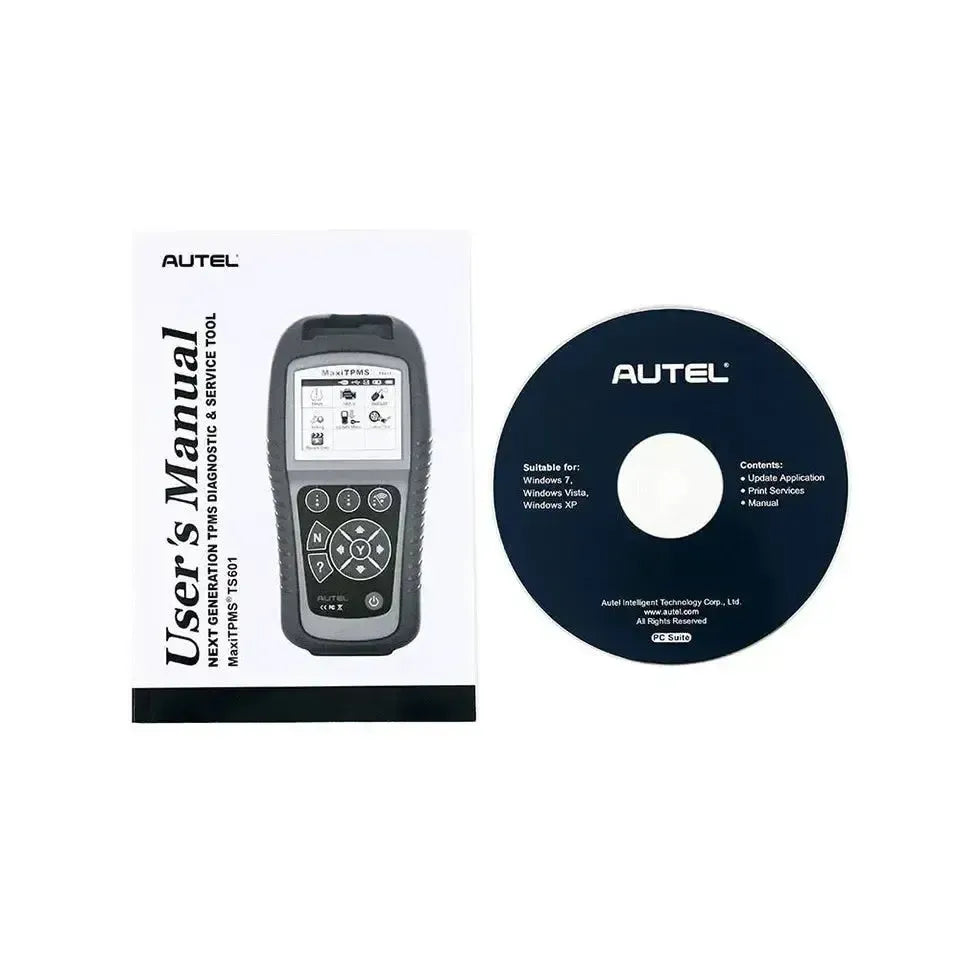

- Handleiding
- Opbergkoffer
