AsTools  |  SKU: A0119 / 1.43

ELS27 | Interfacekabel

€26,95 incl.
€22,27 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

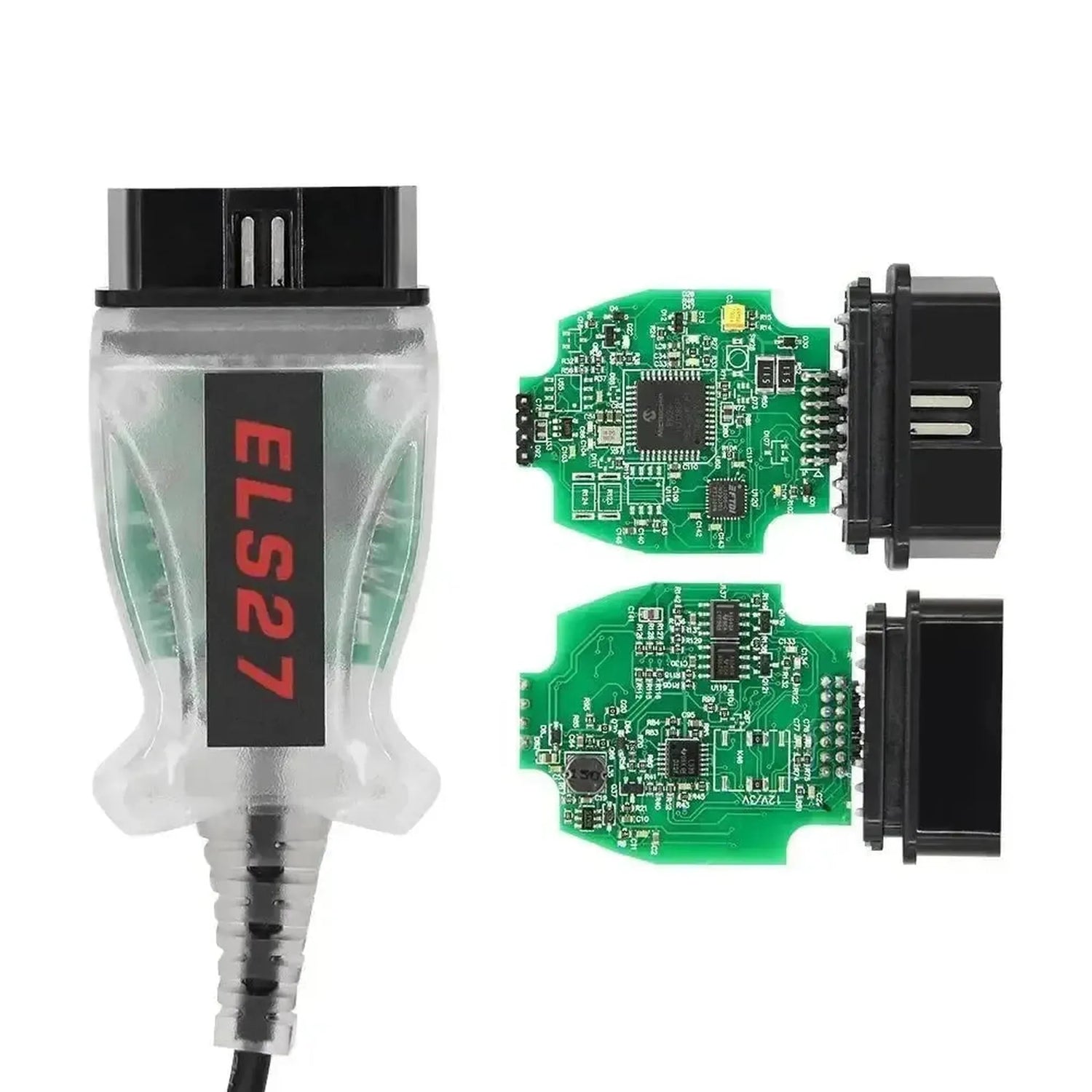

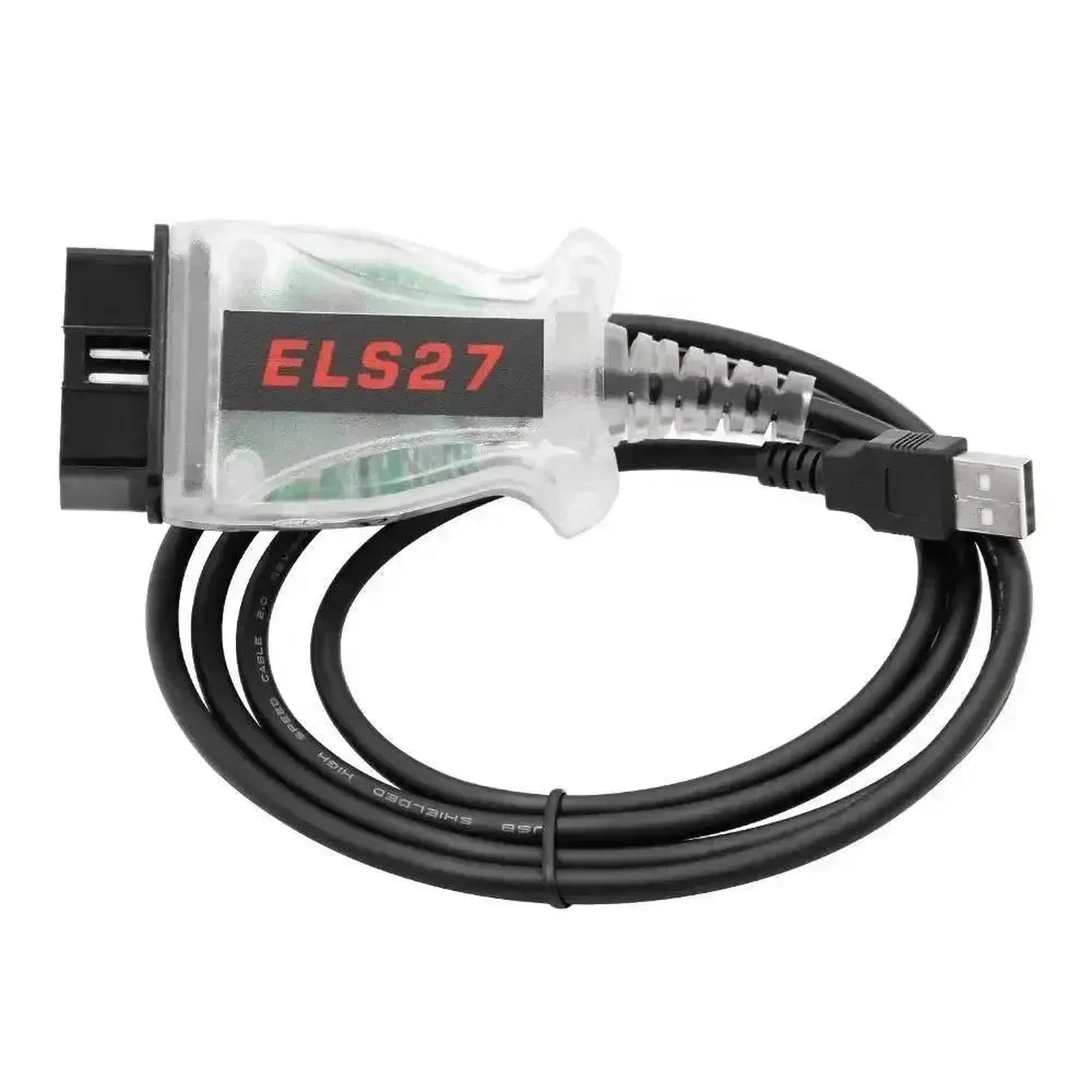

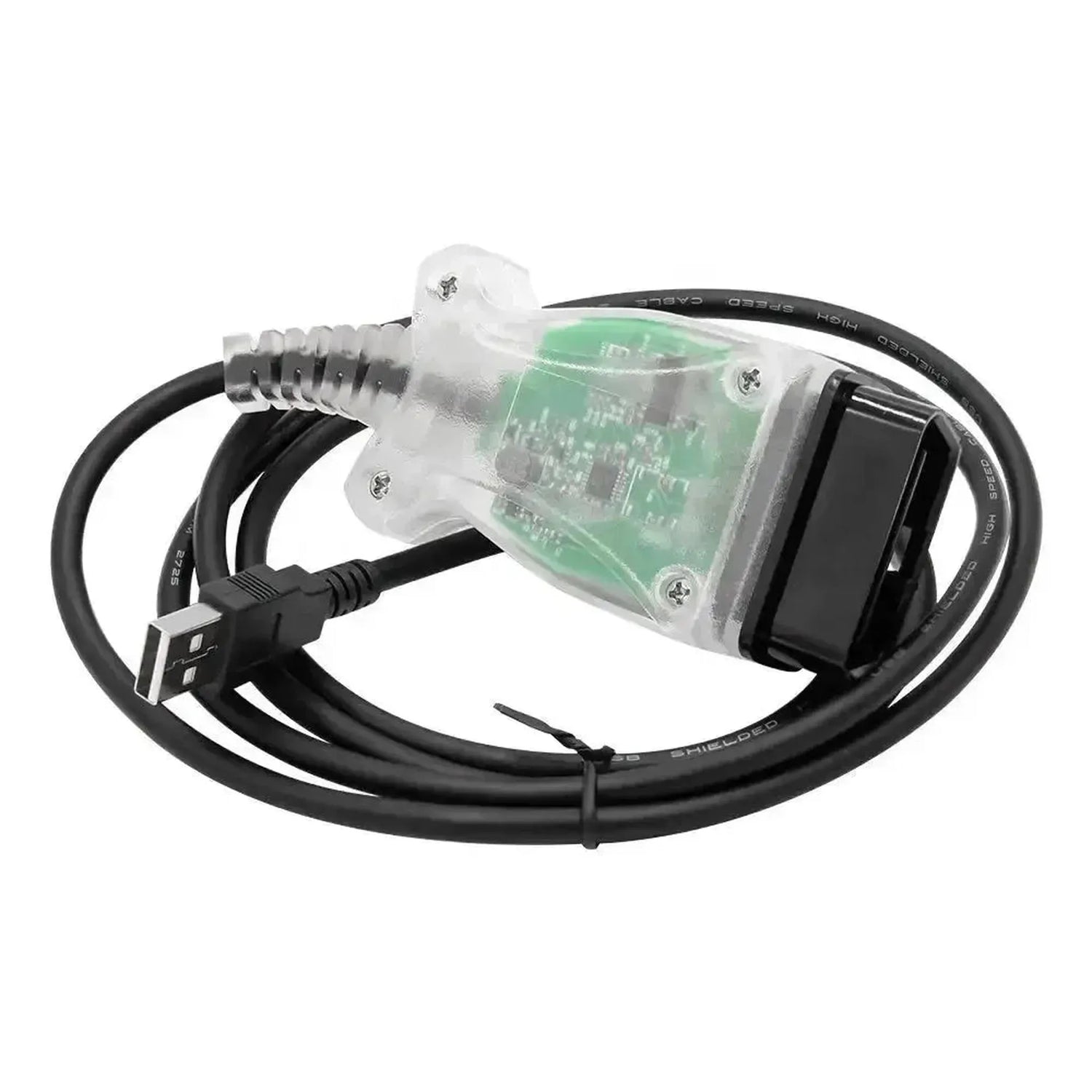

De ELS27 interfacekabel is een geavanceerde diagnose-interface die een directe brug slaat tussen de OBD2-poort van het voertuig en een USB-aansluiting van een pc of laptop. Deze kabel is specifiek ontworpen voor diepgaande diagnose, module-codering en actieve programmering bij voornamelijk voertuigen met een gescheiden CAN-bus architectuur. De interface creëert een stabiele, bedrade verbinding tussen de voertuignetwerken en pc-gebaseerde diagnosesoftware, waardoor diagnosetechnici en monteurs directe toegang krijgen tot de onderliggende boordelektronica.

Tijdens het gebruik leest de ELS27 data via diverse communicatieprotocollen, waarbij de interface automatisch schakelt tussen standaard HS-CAN (High Speed) en het specifieke MS-CAN (Medium Speed). In tegenstelling tot vergelijkbare interfaces is er geen fysieke omschakelaar nodig; de interne microcontroller verzorgt de routing volledig zelfstandig. Dit zorgt voor een ononderbroken dataoverdracht naar softwareprogramma's zoals FORScan. De hoge baudrate van de geïntegreerde STN-chipset garandeert een snelle en foutloze bidirectionele communicatie, wat essentieel is bij het veilig wegschrijven van configuratiedata of het flashen van nieuwe besturingsmodules.

PLUSPUNTEN

✔ Automatische protocolwisseling tussen HS-CAN en MS-CAN zonder dat een fysieke schakelaar bediend hoeft te worden.
✔ Voorzien van een krachtige STN-chipset, wat resulteert in veel hogere baudrates en betrouwbaardere dataoverdracht dan traditionele ELM327-chips.
✔ Biedt naadloze integratie en volledige ondersteuning voor gespecialiseerde software zoals FORScan, ELMConfig en FoCCCus.
✔ Faciliteert niet alleen diagnose, maar ondersteunt ook actieve module-codering en AS-BUILT datamodificatie.

AANDACHTSPUNTEN

✕ De fysieke USB-kabelverbinding beperkt de bewegingsvrijheid van de technicus rondom en in het voertuig in vergelijking met een draadloze interface.
✕ Geavanceerde codeer- en programmeerfuncties zijn uitsluitend te benaderen via een Windows-besturingssysteem; mobiele platforms worden voor deze taken niet ondersteund.
✕ De kabel functioneert als passieve hardware; specifieke aanpassingen vereisen mogelijk een betaalde softwarelicentie (zoals een uitgebreide FORScan-licentie).

Toepassingen en functionaliteiten

De ELS27 biedt uitgebreide mogelijkheden voor voertuigdiagnostiek, met een sterke focus op de specifieke netwerkarchitectuur van Ford en Mazda. Afhankelijk van de gebruikte software faciliteert de interface de volgende functies:

  • Foutcodes (DTC's) uitlezen en wissen: Het ophalen en resetten van fabrikantspecifieke storingscodes uit alle aanwezige modules, waaronder het motormanagement, de transmissie, ABS en het instrumentenpaneel.
  • Live data-analyse: Het real-time monitoren van sensordata en PID's, zoals injectordrukken, turbowaarden en uitlaatgastemperaturen, cruciaal voor storingsdiagnose bij een draaiende motor.
  • Onderhoudsresets (Service Functions): Het uitvoeren van reguliere servicegerelateerde functies, zoals het resetten van het Battery Management System (BMS) na accustandaardisatie of het kalibreren van de stuurhoeksensor.
  • Actieve componententest: Bidirectionele sturing waarmee de technicus fysieke componenten (zoals ventilatoren, brandstofpompen en EGR-kleppen) tijdelijk kan activeren om de werking te verifiëren.

Speciale functies en mogelijkheden

Dankzij de STN-chip en de ondersteuning voor meerdere CAN-bussen, kan de ELS27 complexe configuratiewijzigingen doorvoeren die met standaard OBD2-scanners niet mogelijk zijn.

  • AS-BUILT data programmering: Het uitlezen, modificeren en wegschrijven van hexadecimale fabrieksconfiguraties (AS-BUILT) voor het vrijschakelen of deactiveren van specifieke voertuigopties en accessoires.
  • Automatische MS-CAN detectie: Het naadloos en softwarematig benaderen van de Medium Speed CAN-bus, waardoor toegang wordt verkregen tot comfort- en infotaimentmodules zonder handmatige interventie.
  • Module initialisatie en adaptatie: Het koppelen of inleren van nieuwe elektronische regelapparaten (ECU's) nadat deze fysiek in het voertuig zijn vervangen.
  • DPF-regeneratie en adaptatiewaarden wissen: Het geforceerd starten van een roetfilterregeneratie en het resetten van geleerde adaptatiewaarden in de brandstof- en transmissiesturingsmodules.

Compatibele voertuigen

De interfacekabel is ontworpen om primair te communiceren met voertuigen die gebruikmaken van de gescheiden CAN-protocollen van de Ford Motor Company. Tevens is de kabel inzetbaar als standaard OBD2-interface voor andere merken.

Ford:

  • Focus (MK2 / MK3 / MK4): (2004 - heden)
  • Mondeo (MK4 / MK5): (2007 - heden)
  • Fiesta (MK6 / MK7 / MK8): (2002 - heden)
  • Transit / Transit Custom: (2006 - heden)
  • Kuga / Puma / Ranger: (Alle modellen met CAN-ondersteuning)

Mazda:

  • Mazda 2, 3, 5, 6: (Bouwjaren met CAN-bus communicatie, vanaf ca. 2004)
  • CX-3, CX-5, CX-7: (Alle generaties)

Lincoln & Mercury:

  • Diverse modellen: (Alle modellen gebaseerd op Ford-architectuur en uitgerust met een J1962 OBD2-poort)

Compatibele software en besturingssystemen

De hardware van de ELS27 levert uitsluitend de communicatiebrug; voor daadwerkelijke functionaliteit dient de gebruiker gebruik te maken van third-party diagnosesoftware.

Compatibele software:

  • FORScan: Voor diepgaande diagnostiek, foutcodes wissen, bidirectionele tests en AS-BUILT programmering (Ford, Mazda, Lincoln).
  • ELMConfig: Voor het aanpassen van module-configuraties bij specifiek de Ford Focus MK2, C-Max en Kuga MK1.
  • FoCCCus: Gespecialiseerde tool voor configuratie- en netwerkaanpassingen bij de Ford Focus MK3.

Besturingssystemen:

  • Windows: Compatibel met Windows 7, 8, 10 en 11. (Correcte FTDI of Prolific USB-drivers zijn vereist voor COM-poort toewijzing).
💡
Goed om te weten: Zorg bij het wegschrijven van AS-BUILT configuraties of het inleren van modules altijd voor een externe, gestabiliseerde acculader op het voertuig. Een onderspanning tijdens het schrijfproces kan leiden tot corrupte modules.

Verpakkingsinhoud

  • 1x ELS27 | Interfacekabel
  • 1x CD of downloadlink met basis USB-drivers (afhankelijk van leverancier)

Technische specificaties

Specificatie Omschrijving
Productmerk ELS27
Productmodel STN V3 / V4 (afhankelijk van hardware-revisie)

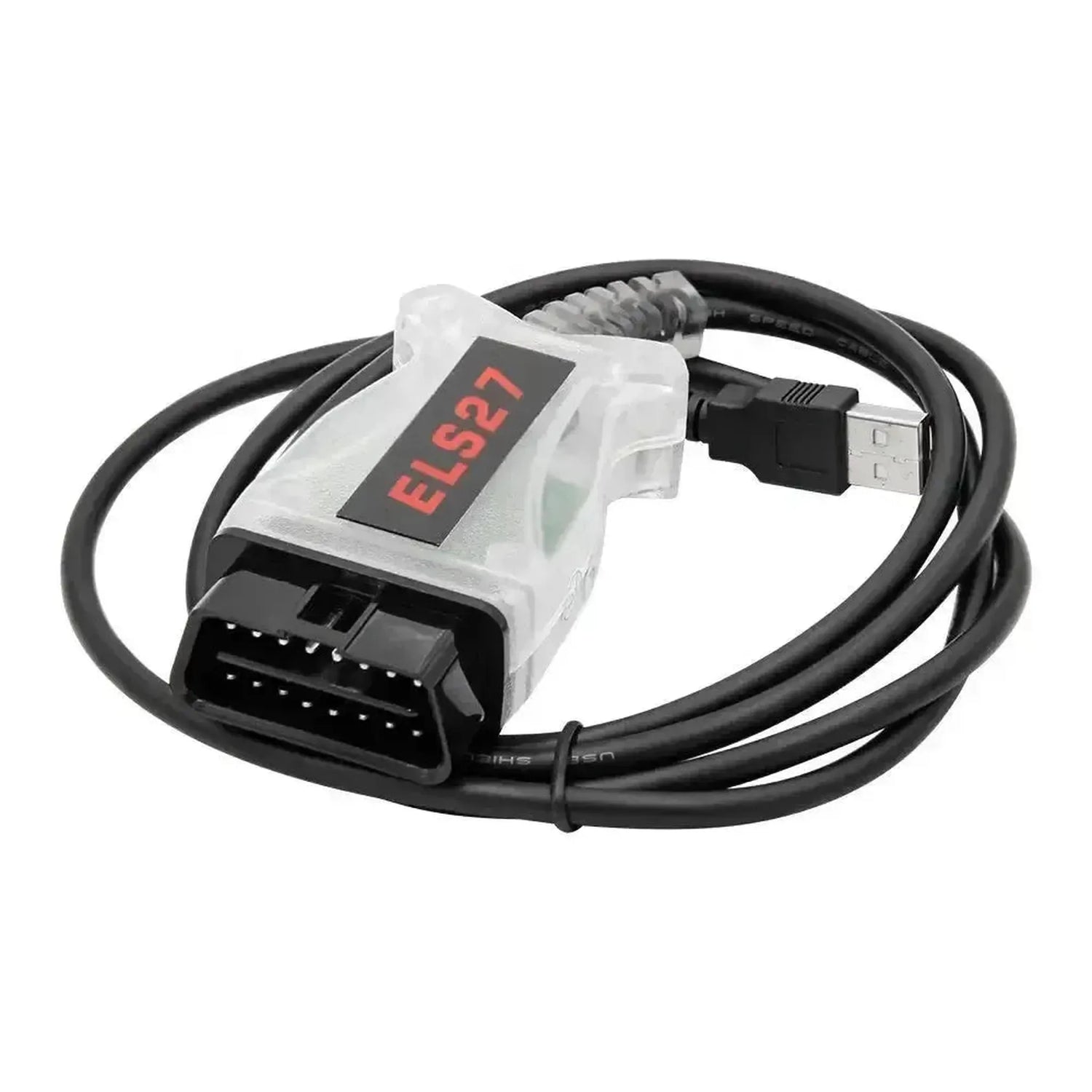

Aansluiting voertuig 16-pins OBD2 (J1962)
Aansluiting pc USB Type-A

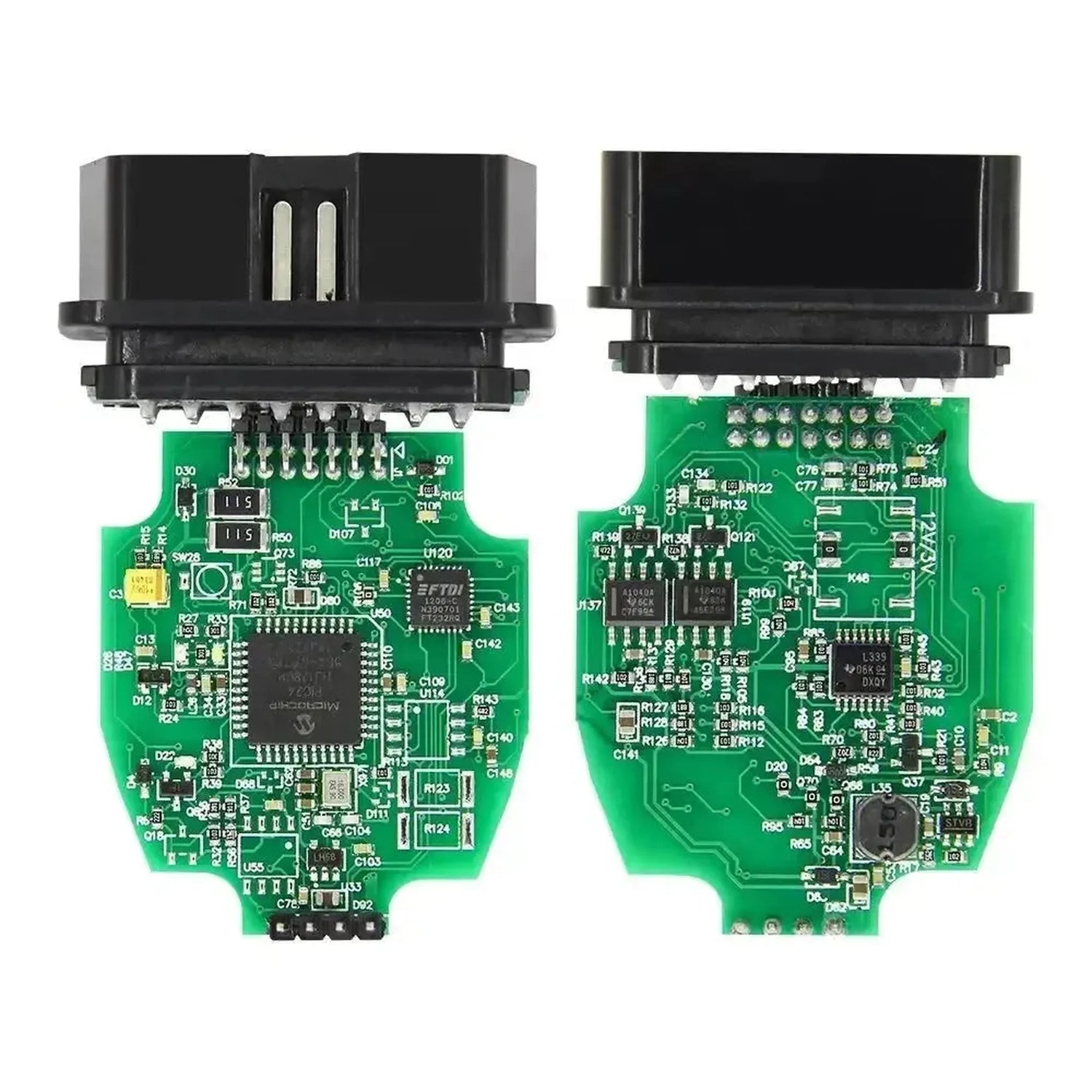

Interne chipset STN1170 / STN2120 (of vergelijkbare STN-architectuur)
CAN-bus ondersteuning Automatisch schakelend tussen HS-CAN en MS-CAN
Ondersteunde protocollen HS-CAN, MS-CAN, J1850 PWM, ISO 9141, ISO 14230 (KWP2000), ISO 15765
Maximale baudrate Tot 8 Mbps (afhankelijk van software configuratie)
Voeding 12V, gevoed via de OBD2-poort van het voertuig
