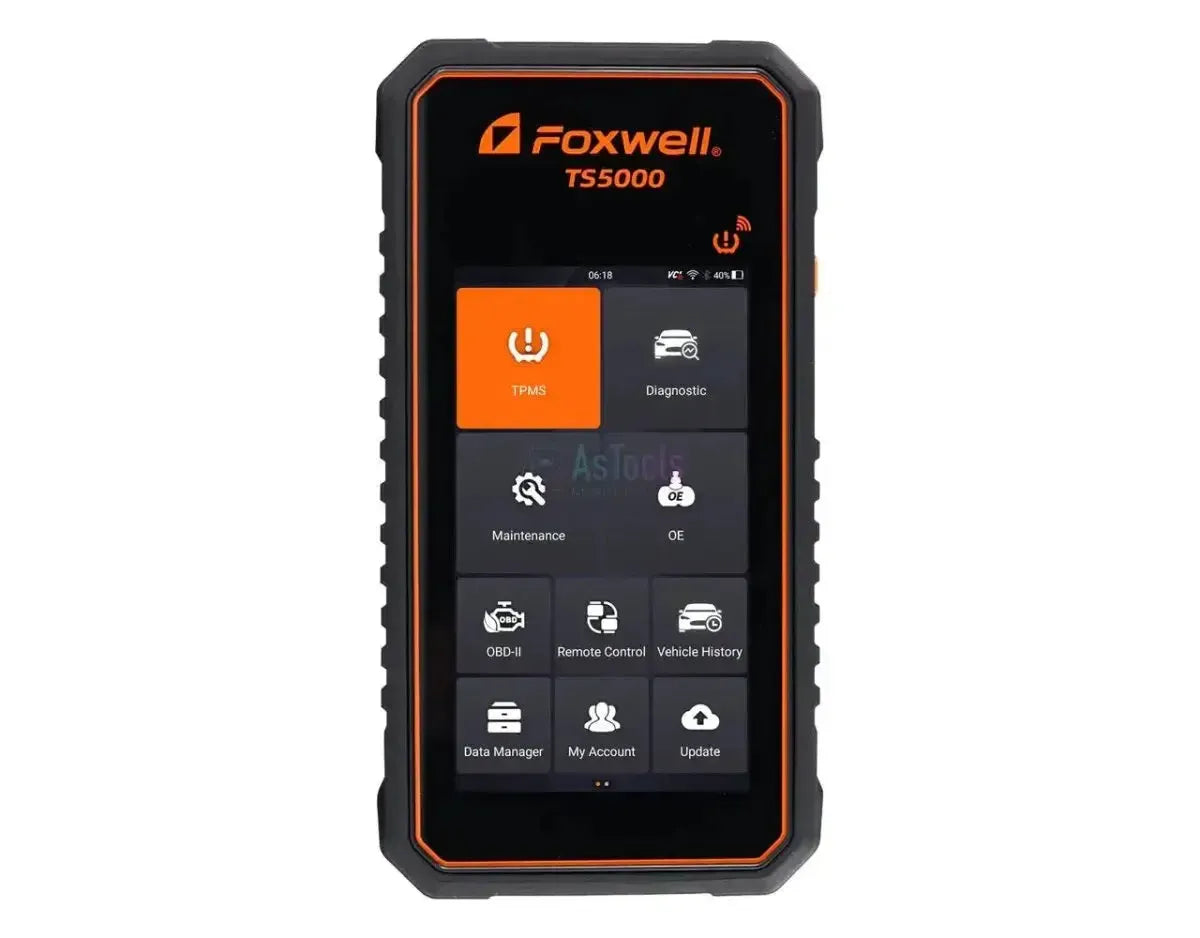

De Foxwell TS5000 is een geavanceerde TPMS-programmeur en diagnose-apparaat, ontworpen door het gerenommeerde Foxwell. Dit apparaat biedt uitgebreide mogelijkheden voor het activeren, decoderen en weergeven van TPMS-sensorgegevens en foutcodes. Het stelt gebruikers ook in staat om Foxwell TPMS-sensoren te programmeren, waardoor het een onmisbare tool is voor professionals in de autobranche. Naast TPMS-functionaliteiten fungeert de TS5000 ook als een EOBD-foutcodelezer, waarmee foutcodes van het motormanagementsysteem gelezen en gewist kunnen worden. Dit maakt de Foxwell TS5000 een veelzijdige oplossing voor voertuigdiagnose en -onderhoud.
___________________________________________
Algemene EOBD/OBDII-testen:
De EOBD/OBDII-testen bieden u een snelle manier om het systeem te controleren op emissiegerelateerde componenten bij een brandend motormanagementlampje.
Foutcodes uitlezen: Via het menu 'Foutcodes uitlezen' kunt u de opgeslagen, wachtende en permanente foutcodes, die zijn vastgesteld in de regeleenheid, uitlezen.
Foutcodes wissen: Met het menu 'Foutcodes wissen' kunt u alle huidige en opgeslagen storingscodes van de controlemodule wissen.
Live data: Met het 'Live data' menu kunt u de real-time PID-gegevens van de elektronische regelmodule bekijken, opnemen en afspelen.
-
Gegevens bekijken: De functie 'Gegevens bekijken' laat u de real-time PID-gegevens van de elektronische regeleenheid van het voertuig zien, inclusief sensorgegevens en bediening van schakelaars, spoelen en relais.
-
Gegevens opnemen: De functie 'Gegevens opnemen' legt PID's vast om u te helpen bij het diagnosticeren van intermitterende rijproblemen die op geen andere manier kunnen worden vastgesteld.
-
Gegevens afspelen: Met 'Gegevens afspelen' kunt u de opgenomen PID-gegevens terugkijken.
Freeze frame: Het 'Freeze frame' menu biedt een momentopname van kritieke operationele omstandigheden van het voertuig die automatisch door de boordcomputer worden geregistreerd op het moment dat een storingscode wordt vastgesteld. Deze functie is nuttig om te bepalen onder welke operationele omstandigheden de fout is opgetreden.
I/M Readiness: Met 'I/M Readiness' kunt u een momentopname bekijken van de werking van het emissiesysteem van OBDII/EOBD-voertuigen.
O2-sensor monitortest: Volgens OBD II-voorschriften dienen bepaalde voertuigen te worden bewaakt en getest op zuurstofsensoren (O2) voor emissiegerelateerde storingen. De functie 'O2-sensor monitortest' wordt gebruikt om de voltooide O2-sensormonitortestresultaten op te halen.
EVAP-systeemtest: Met de 'EVAP-test' functie kunt u een lektest voor het EVAP-systeem van het voertuig starten. De Foxwell TS5000 voert deze lektest niet uit, maar geeft een signaal aan de boordcomputer van het voertuig om de test te starten.
On-Board Monitor: De 'On-Board Monitor test' functie is nuttig na onderhoud of na het wissen van het geheugen van een voertuig-ECU. Voor niet-CAN-voertuigen ontvangt deze functie testresultaten voor emissiegerelateerde aandrijflijncomponenten en -systemen die niet continu worden gecontroleerd. Voor CAN-voertuigen ontvangt het testgegevens voor emissiegerelateerde aandrijflijncomponenten en -systemen die zowel continu als niet continu worden gecontroleerd.
Componententest: Met de 'Componententest' functie kan de Foxwell TS5000 de werking van voertuigcomponenten of systemen controleren.
Voertuiginformatie: De 'Voertuiginformatie' functie stelt u in staat om het voertuigidentificatienummer (VIN), kalibratie-ID-nummers (CIN's) en kalibratieverificatienummers op te halen.
Voertuigstatus: Deze functie wordt gebruikt om de huidige status van het voertuig te controleren, waaronder communicatieprotocollen van OBD II-modules, het aantal opgehaalde foutcodes, de status van het storingsindicatorlampje (MIL) en andere relevante informatie.
Onderhoudsfuncties:
Onderhoudsinterval resetten (Service): Deze onderhoudsfunctie biedt u de mogelijkheid om het onderhoudssysteem te resetten na het uitvoeren van specifieke onderhoudstaken. De functie zet de kilometerstand of rijtijd die gerelateerd is aan de volgende onderhoudsbeurt terug naar nul. Hierdoor wordt het waarschuwingslampje voor het onderhoud uitgeschakeld en het systeem wordt gereedgemaakt voor een nieuwe onderhoudscyclus. Het is cruciaal om deze functie toe te passen na onderhoudswerkzaamheden zoals het verversen van de motorolie, het vervangen van de oliefilter of het uitvoeren van omvangrijke onderhoudswerkzaamheden. Op deze manier zorgt u voor een accurate weergave van de onderhoudssituatie van uw voertuig, wat helpt bij het tijdig plannen van toekomstige servicebeurten.
Dieselpartikelfilter initialiseren (DPF): Deze onderhoudsfunctie maakt het mogelijk om de motorbesturingseenheid (ECU) aan te sturen voor een geforceerde regeneratie, die van essentieel belang is voor de efficiënte werking en de lange levensduur van het dieselpartikelfilter. Verder stelt het u in staat om verschillende componenten of sensoren opnieuw te configureren na vervanging. Dit is vooral noodzakelijk wanneer sleutelcomponenten zoals de uitlaatgastegendruksensor, het dieselpartikelfilter of de NOx-sensor zijn vervangen. Daarnaast is deze functie ook belangrijk wanneer het dieselpartikelfilter een geforceerde regeneratie nodig heeft. De initialisatie van DPF zorgt voor een efficiëntere werking van het voertuig, helpt bij het verminderen van de emissies en draagt bij aan een beter brandstofverbruik.
Injectoren initialiseren: Deze onderhoudsfunctie maakt het mogelijk om de programmering van de dieselinjectoren in de ECU (Elektronische Controle-Eenheid) te resetten. Dit is een essentiële stap in het waarborgen van nauwkeurige brandstoftoevoer naar de motorcilinders, wat van cruciaal belang is voor zowel de prestaties van uw voertuig als de brandstofefficiëntie. In situaties waarbij de ECU of de injectoren zijn vervangen, is het gebruik van deze onderhoudsfunctie noodzakelijk om ervoor te zorgen dat de vervangen componenten correct worden geïntegreerd en functioneren zoals bedoeld. Door het resetten van de dieselinjectoren wordt het voertuig opnieuw gekalibreerd om de juiste brandstoftoevoer te leveren, wat uiteindelijk kan leiden tot optimale prestaties en een hogere brandstofefficiëntie.
Koppeling initialiseren: Deze onderhoudsfunctie maakt het mogelijk om de koppeling van semi-automatische versnellingsbakken te herkalibreren. Het is essentieel om deze procedure uit te voeren na het vervangen van de koppelingsplaat of het mechanisme dat de versnellingen schakelt, ook wel bekend als de schakelrobot. Het herkalibreren van de koppeling zorgt voor een naadloze en efficiënte overgang tussen de versnellingen, waardoor de levensduur van de componenten wordt verlengd en onnodige slijtage wordt voorkomen. Bovendien draagt een correct gekalibreerde koppeling bij aan een betere brandstofefficiëntie en een verbeterd rijgedrag.
Elektronische parkeerrem (EPB): Deze onderhoudsfunctie biedt de mogelijkheid om de elektronische parkeerremmen aan de achterzijde te resetten. Een dergelijke reset is vaak noodzakelijk bij het vervangen van bepaalde onderdelen van het remsysteem. Denk hierbij aan de achterremblokken, achterremschijven, rembloksensoren en remklauwen. Het resetten van de elektronische parkeerrem is een essentiële stap om de juiste werking van deze belangrijke veiligheidsfunctie te waarborgen. Zonder correcte reset kan de werking van de remmen mogelijk niet optimaal zijn, wat gevolgen kan hebben voor de veiligheid van het voertuig en zijn inzittenden.
ABS-pomp ontluchten (ABS): Dit onderhoudsfunctie stelt gebruikers in staat om de lucht uit het ABS-systeem te verwijderen, wat essentieel is voor het herstellen van de remdruk. Lucht in het remsysteem kan leiden tot een verlaagde remefficiëntie en mogelijke remproblemen. Dit proces wordt vaak uitgevoerd na het vervangen van componenten zoals de ABS-module, ABS-pomp, hoofdremcilinder, remcilinders of remleidingen. Door het ABS-systeem te ontluchten, wordt de optimale werking van het remsysteem hersteld, wat bijdraagt aan een veiliger en efficiënter rijgedrag.
Bandenspanningscontrolesysteem (TPMS): Deze onderhoudsfunctie is ontworpen om interactie met het bandenspanning monitoringsysteem van uw voertuig mogelijk te maken. Het stelt u in staat om het waarschuwingslampje voor bandenspanning te resetten, wat essentieel is in verschillende situaties. Dit kan onder andere nodig zijn wanneer de bandenspanning tot een onveilig laag niveau daalt, wanneer het bandenspanningscontroleapparaat is vervangen of geïnstalleerd, of wanneer een band is vervangen. Met deze functie kunt u de gezondheid en veiligheid van uw banden proactief bewaken en onderhouden, terwijl u tegelijkertijd helpt om de algehele prestaties van uw voertuig te optimaliseren.
Stuurhoeksensor initialiseren (SAS): Deze onderhoudsfunctie biedt de mogelijkheid tot het opnieuw kalibreren van de stuurhoeksensor. Het doel van deze functie is het bepalen van de neutrale (nul) positie van het stuur. Dit is met name essentieel na vervanging van de stuurhoeksensor of de G-sensor. Door een correcte kalibratie wordt de optimale werking van stuurhoekcorrectiesystemen gewaarborgd, wat een significante bijdrage levert aan de veiligheid en prestaties van uw voertuig. SAS initialisatie helpt dus bij het onderhouden van de precieze stuurrespons en rijstabiliteit die inherent zijn aan moderne voertuigen.
Batterijbeheersysteem initialiseren (BMS): Deze onderhoudsfunctie stelt gebruikers in staat om de batterijbewakingseenheid te resetten, een essentiële stap bij het garanderen van accurate communicatie tussen de batterijsensor en de voertuigsystemen. Deze functie is vooral van vitaal belang wanneer de hoofdbatterij of de batterijsensor wordt vervangen. Door het BMS correct te initialiseren en te onderhouden, kunnen gebruikers optimale prestaties en levensduur van de batterij waarborgen. Deze functie bevordert daarmee de algehele efficiëntie en betrouwbaarheid van het voertuig.
Speciale communicatie protocollen:
DoIP-protocol: De Foxwell FoxLink I biedt ondersteuning voor het DoIP-protocol (Diagnostics Over Internet Protocol), waarmee u nieuwere automodellen van merken zoals Volvo, Jaguar, Land Rover en BMW kunt diagnosticeren. Met het DoIP-protocol krijgt u toegang tot uitgebreide diagnosemogelijkheden en kunt u voertuiggegevens verkrijgen via een internetverbinding, wat snelle en nauwkeurige probleemidentificatie en -oplossing mogelijk maakt.
CAN FD-protocol: De Foxwell FoxLink I ondersteunt ook het CAN FD-protocol, waarmee u GM, Jaguar en Land Rover voertuigen kunt uitlezen op foutcodes, deze codes kunt wissen, live-data kunt bekijken en speciale procedures kunt uitvoeren. Met het CAN FD-protocol kunt u grondige diagnoses stellen en problemen efficiënt oplossen in voertuigen die dit communicatieprotocol gebruiken.
___________________________________________
TPMS-functies:
Met de Foxwell TS5000 heeft u toegang tot een uitgebreid scala aan TPMS-diensten, waardoor technici snel en efficiënt TPMS-gerelateerde problemen kunnen oplossen. Dankzij de geavanceerde functies en mogelijkheden van de Foxwell TS5000 kunnen technici nauwkeurige diagnose stellen, sensoren programmeren en TPMS-systemen effectief beheren.
- TPMS-sensorcontrole
- TPMS-sensordiagnose
- TPMS-sensorprogrammering
- TPMS-sensor opnieuw aanleren
TPMS-sensorcontrole: De functie "TPMS-sensorcontrole" biedt uitgebreide mogelijkheden om de status en prestaties van uw TPMS-sensoren te controleren. Met deze functie kunt u snel en nauwkeurig problemen identificeren en de werking van uw sensoren optimaliseren.
-
Sensorstatus controleren: Met de TPMS-sensorcontrole kunt u de status van elke TPMS-sensor in uw voertuig controleren. U kunt zien of de sensoren correct zijn geïnstalleerd, actief zijn en goed functioneren. Dit helpt u bij het identificeren van eventuele defecte, inactieve of slecht presterende sensoren.
-
Bandendruk controleren: U kunt de bandendruk van elke sensor individueel controleren. Dit stelt u in staat om snel afwijkingen in de bandendruk te detecteren en indien nodig aanpassingen te maken. Correcte bandendruk is essentieel voor optimale veiligheid en brandstofefficiëntie.
-
Temperatuur controleren: Met de TPMS-sensorcontrole kunt u ook de temperatuur van elke sensor controleren. Dit helpt bij het identificeren van oververhitte sensoren of afwijkingen in temperatuurmetingen die kunnen wijzen op mogelijke problemen.
-
Batterijstatus controleren: De functie stelt u ook in staat om de batterijstatus van elke TPMS-sensor te controleren. U kunt zien of de batterijen goed functioneren en voldoende vermogen hebben. Dit is cruciaal voor een betrouwbare werking van de sensoren.
TPMS-sensordiagnose: Met de functie "TPMS-sensordiagnose" kunt u via de OBD-poort uitgebreide diagnostische mogelijkheden benutten voor uw TPMS-sensoren. Door verbinding te maken met de OBD-poort van het voertuig, kunt u problemen met de sensoren identificeren en nauwkeurige diagnose-informatie verkrijgen.
-
Uitlezen sensor-ID's: Hiermee kunt u de unieke identificatiecodes van de TPMS-sensoren uitlezen en controleren.
-
Uitlezen ECU-informatie: Geeft gedetailleerde informatie weer over de TPMS-regelmodule van het voertuig, zoals fabrikantgegevens en firmwareversie.
-
Foutcodes uitlezen: Hiermee kunt u eventuele opgeslagen foutcodes in de TPMS-regelmodule uitlezen om problemen te identificeren, zoals sensorstoringen of communicatiefouten.
-
Foutcodes wissen: Met deze functie kunt u de opgeslagen foutcodes in de TPMS-regelmodule wissen nadat de nodige reparaties zijn uitgevoerd.
-
Live data bekijken: Biedt real-time gegevens en parameters van de TPMS-sensoren, zoals bandenspanning, temperatuur, batterijniveau en signaalsterkte.
TPMS-sensorprogrammering: Met de functie "TPMS-sensorprogrammering" van de Foxwell TS5000 kunnen gebruikers sensorgegevens programmeren voor zowel de Foxwell T10-sensor als defecte sensoren vervangen met een lage batterijduur of degene die niet goed functioneren. Deze functie biedt verschillende opties om sensor-ID's te programmeren:
-
Kopiëren door activering: Nadat de TPMS-sensoren op het voertuig zijn gemonteerd en geactiveerd, worden de sensorinformatie weergegeven op het display. Met de functie "Kopiëren door activering" kunnen gebruikers de nieuwe Foxwell T10-sensoren programmeren door simpelweg de sensorinformatie te kopiëren.
-
Kopiëren door OBD: Met de functie "Kopiëren door OBD" programmeert de Foxwell TS5000 de sensor-ID's die zijn opgehaald uit de ECU van het geteste voertuig. Hiermee kunnen gebruikers snel en nauwkeurig de sensorgegevens programmeren.
-
Handmatig aanmaken: Met de functie "Handmatig aanmaken" kunnen gebruikers een nieuwe Foxwell T10-sensor programmeren met de ID van een originele TPMS-sensor. Dit is handig wanneer de originele sensor-ID niet beschikbaar is in de ECU van het voertuig.
-
Automatisch aanmaken: De functie "Automatisch aanmaken" wordt gebruikt om automatisch een willekeurige sensor-ID te genereren voor het programmeren van een nieuwe Foxwell T10-sensor.
TPMS-sensor opnieuw aanleren: De functie "TPMS-sensor opnieuw aanleren" is ontworpen om de nieuw geprogrammeerde sensor-ID's in de voertuig-ECU te laden, zodat deze worden herkend door het TPMS-systeem. Deze functie is essentieel wanneer de nieuw geprogrammeerde sensor-ID's verschillen van de oorspronkelijke sensor-ID's die in de TPMS ECU waren opgeslagen. Er zijn verschillende manieren om het opnieuw aanleren uit te voeren:
-
Stationair opnieuw aanleren: Met deze functie moet het voertuig in de "Leermodus" staan bij elke nieuwe sensor die wordt geactiveerd. Het systeem detecteert automatisch de nieuwe sensor en leert deze in de TPMS ECU.
-
Actief opnieuw aanleren: Voor bepaalde voertuigen kan het opnieuw aanleren worden voltooid door eenvoudigweg met het voertuig te rijden. Het TPMS-systeem detecteert en leert de nieuwe sensor-ID's tijdens het rijden.
-
OBD opnieuw aanleren: Met de OBD-functie voor opnieuw aanleren kan de TPMS-sensor-ID rechtstreeks naar de TPMS-module worden geschreven met behulp van de Foxwell TS5000. Dit zorgt voor een snelle en nauwkeurige herkenning van de nieuwe sensor-ID's.
RKE & RF-monitor:
De functie "RKE & RF-monitor" biedt controle en monitoring van het RKE (Remote Keyless Entry) en RF (Radio Frequency) systeem van uw voertuig. Met deze functie kunt u de signaalsterkte van de afstandsbediening en de werking van het RF-systeem controleren.
-
Signaalsterkte van de afstandsbediening: Deze functie meet en geeft de signaalsterkte van de afstandsbediening weer, zodat u kunt controleren of het signaal voldoende krachtig is om op afstand met uw voertuig te communiceren. Als de signaalsterkte zwak is, kan dit duiden op een versleten batterij of andere problemen met de afstandsbediening.
-
RF-systeemwerking: Met de RF-monitor kunt u controleren of het RF-systeem van uw voertuig correct functioneert. Het controleert de ontvangst en transmissie van radiosignalen, waardoor u mogelijke problemen met het RF-systeem kunt identificeren, zoals storingen in de antenne, interferentie of andere storingen.
___________________________________________
Voertuiggeschiedenis:
De Foxwell I70BT stelt u in staat om de voertuiggeschiedenis bij te houden, inclusief relevante gegevens en storingscodes van eerdere diagnostische sessies. Met een overzichtelijke tabellijst kunt u eenvoudig navigeren en belangrijke details bekijken. Dit helpt bij het raadplegen van vorige resultaten, het volgen van reparaties en het identificeren van terugkerende problemen. De opgeslagen gegevens kunnen dienen als referentie voor toekomstige sessies of om te delen met anderen.
Hulp op Afstand:
Met de "Hulp op Afstand" functie van de Foxwell I70BT kunt u directe ondersteuning krijgen van AsTools of Foxwell wanneer u technische problemen ondervindt met de Foxwell-producten. Door verbinding te maken via de TeamViewer/Quicksupport applicatie, kunnen technische experts op afstand uw scherm bekijken en met u communiceren om problemen te identificeren en op te lossen. Deze functie biedt een snelle en efficiënte manier om technische ondersteuning te ontvangen, vooral bij complexe vraagstukken en softwareproblemen. Het stelt u in staat om samen te werken met ervaren technici die u kunnen begeleiden, instellingen controleren en advies geven om problemen snel en effectief op te lossen.
___________________________________________
Ondersteunde automerken:
Europese merken: Abarth, Alfa Romeo, Alpina, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroën, Dacia, Ferrari, Fiat, FordEU, Iveco, Jaguar, Lamborghini, Lancia, Land Rover, MAN, Maserati, Maybach, McLaren, Mercedes-Benz, MINI, Opel, Pagani, Peugeot, Polestar, Porsche, Renault, Rolls Royce, Saab, Seat, Skoda, Smart, Volkswagen, Vauxhall, Volvo
Aziatische merken: Acura, Aiways, BAIC, BJEV, Baojun, Bestune, BlueSG, Borgward, BYD, Brilliance, CMC, Changan, Chery, Cowin, DFPV, DFSK, DR Auto, Daewoo, Denza, Exeed, Fengon, Fisker, Foton, Geely, Great Wall, Haima, Haval, Holden, Honda, HongQi, HSV, Huansu, Hyundai, INEOS, Infiniti, Isuzu, Jac, Jetour, JMC, Kawei, Kia, Karma, Lada, Landwind, Leading Ideal, Leap Motor, Lexus, Lifan, Lotus, Lynk & Co, Luxgen, Mahindra, Mazda, Maxus, MG, Mitsubishi, NETA, NIO, Nissan, Qoros, Rivian, Roewe, SGMW, Scion, Senova, Seres, SsangYong, Subaru, Suzuki, Tata, TJFAW, Toyota, Traum, Trumpchi, Weiwang, WeltMeister, Xpeng, Zotye
Amerikaanse merken: Buick, Cadillac, Chevrolet, Chrysler, Dodge, Ford, GMC, Hummer, Jeep, Lincoln, Tesla
___________________________________________
Wat krijgt u geleverd:
- Foxwell TS5000 TPMS Programmeur

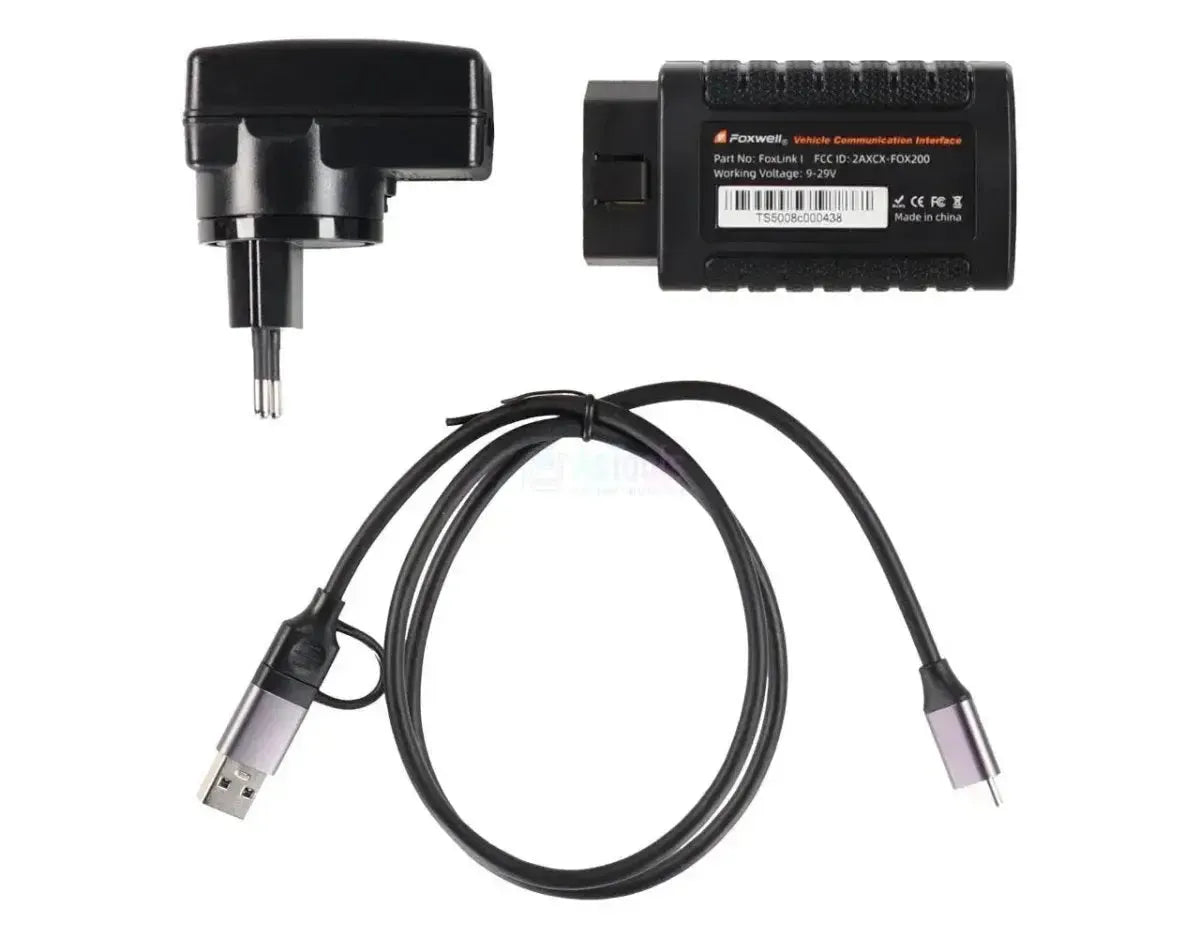

- Foxwell FoxLink I Interface
- USB-A - USB-C Verloopkabel
- Oplaadstekker
- Handleiding

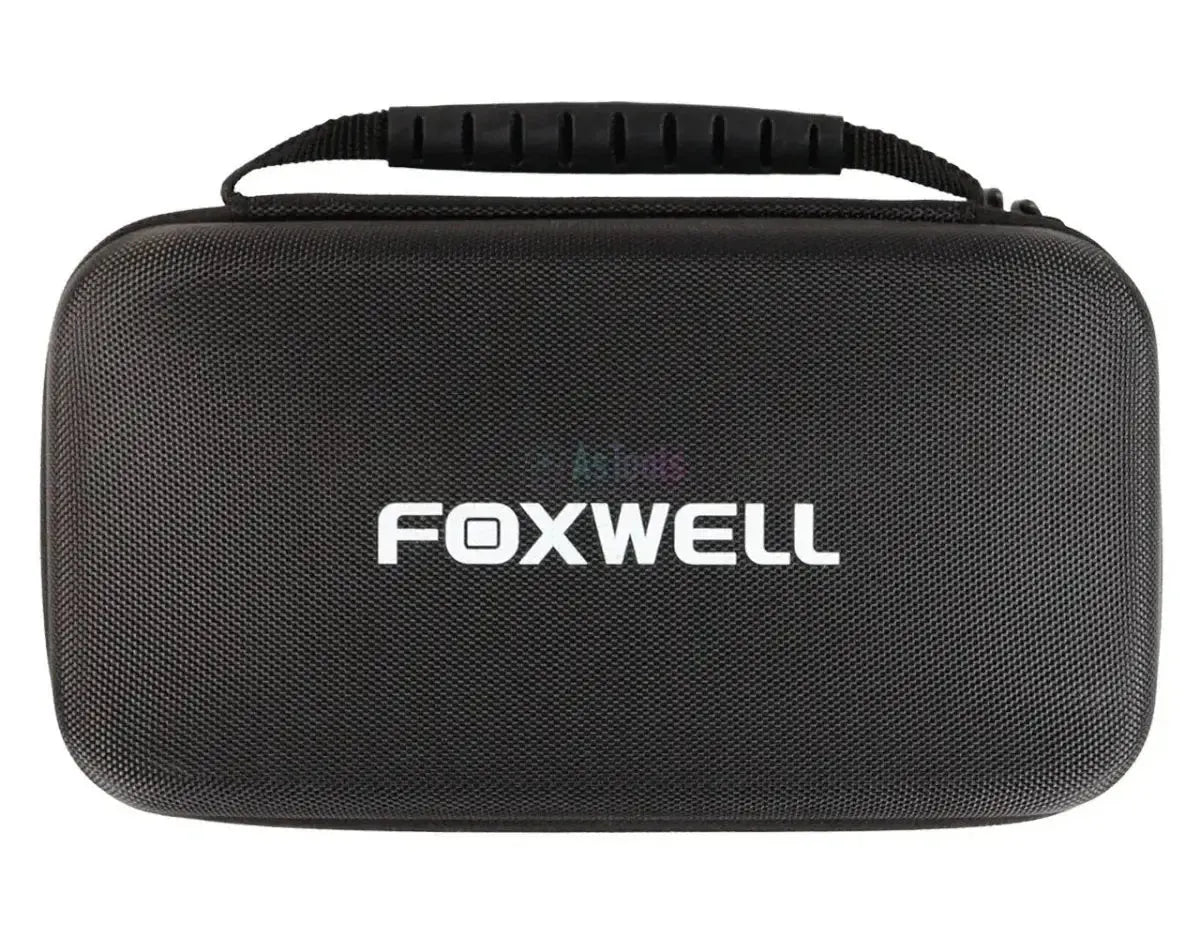

- Opbergkoffer
