Glazen BDM-Frame voor ECU Programmering | Accessoires

3 reviews
€38,95 incl.
€32,19 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

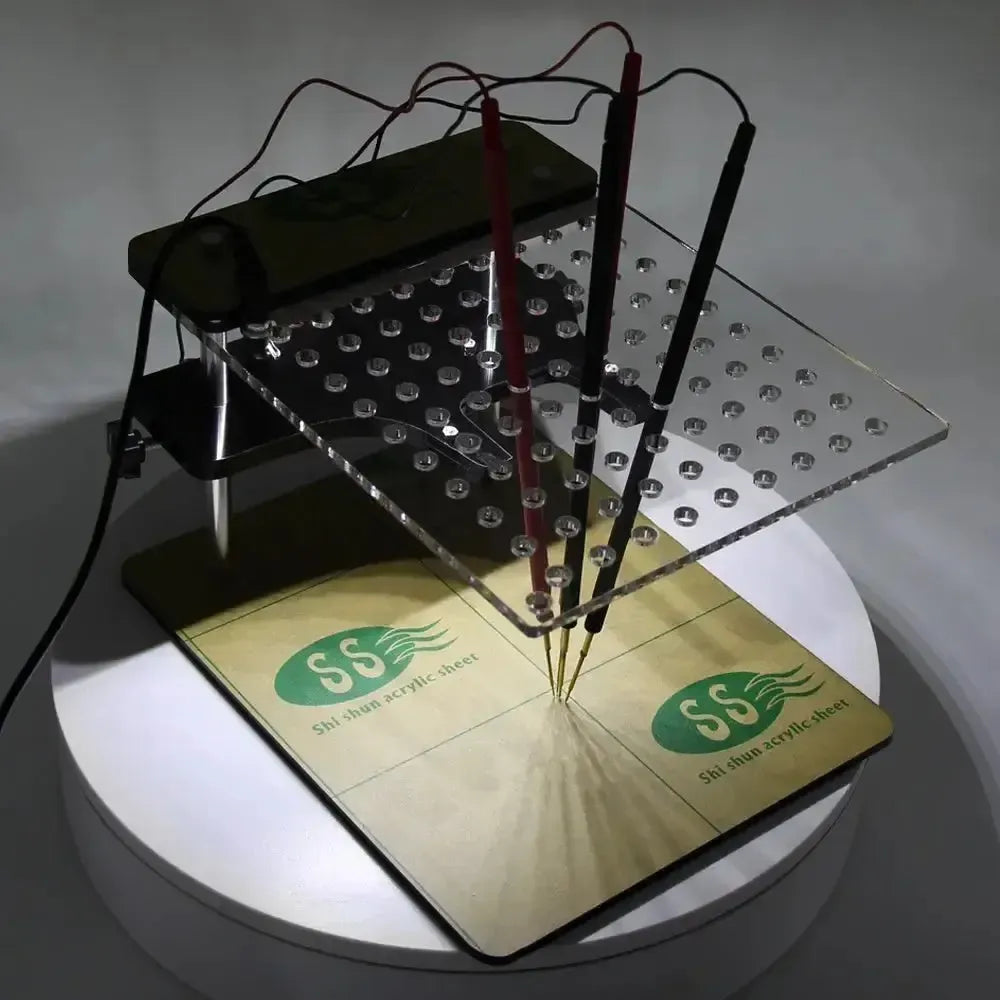

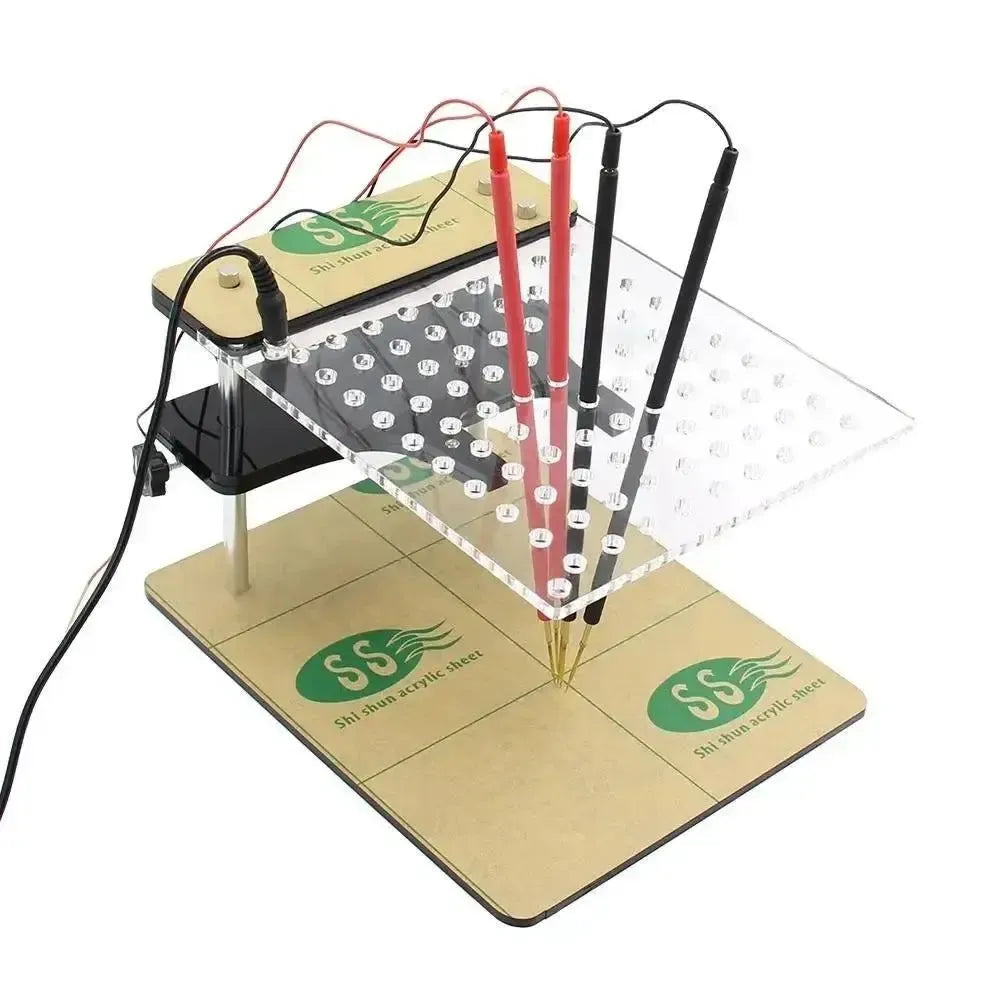

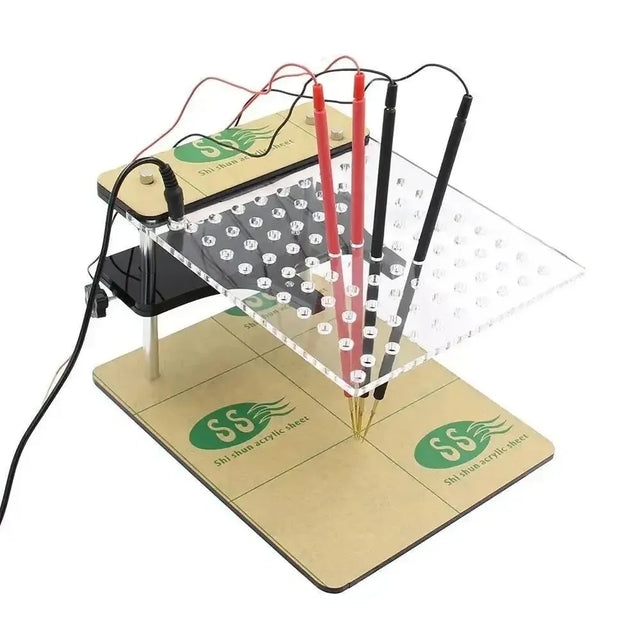

Het glazen BDM-frame houdt een geopende regeleenheid (ECU) en de programmeersondes stevig op hun plaats tijdens het uitlezen en programmeren op de werkbank. Via de BDM- of JTAG-aansluiting op de printplaat leest u de ECU uit zonder te solderen. De ECU ligt op het frame en de 4 verstelbare sondes drukken precies op de kleine contactpunten van de print.

De doorzichtige bovenplaat met ingebouwde LED-verlichting laat de printplaat goed zien, zodat u de sondes nauwkeurig plaatst. Het frame werkt samen met gangbare BDM-programmeurs zoals KESS, K-TAG, FGTech Galletto, BDM100 en CMD. De programmeur zelf zit er niet bij.

PLUSPUNTEN

✔Handsfree — De sondes blijven op hun plek terwijl u met de programmeur werkt.
✔LED-verlichting — Goed zicht op de kleine contactpunten van de print.
✔Verstelbare sondes — Vier sondes die u per ECU op de juiste punten zet.
✔Zonder solderen — Contact via de sondes, de print blijft onbeschadigd.

AANDACHTSPUNTEN

✕Programmeur niet inbegrepen — KESS, K-TAG, FGTech of een andere BDM-programmeur heeft u zelf nodig.
✕Pinout per ECU nodig — U moet weten waar de BDM-punten op de print zitten.
✕ECU openen — De behuizing van de regeleenheid moet open om bij de print te komen.
✕Vakkennis vereist — Een verkeerd geplaatste sonde kan de print beschadigen.

Toepassingen en functionaliteiten

Het BDM-frame is bedoeld voor chiptuners, ECU-specialisten en werkplaatsen die regeleenheden buiten het voertuig uitlezen, programmeren of klonen.

Toepassingen

  • ECU uitlezen: Een back-up maken van de software voordat u iets wijzigt.
  • ECU programmeren: Aangepaste of herstelde software terugschrijven.
  • ECU klonen: Gegevens overzetten naar een vervangende regeleenheid.
  • Dataherstel: Een ECU uitlezen die via de OBD-aansluiting niet meer reageert.

Functionaliteiten

  • Stabiele positionering: De ECU ligt vast, dus de sondes verschuiven niet tijdens het lezen of schrijven.
  • Vier sondes: Elk met een eigen aansluitkabel naar de programmeur.

Zo gebruikt u hem

  1. ECU openen: Haal de print uit of open de behuizing van de regeleenheid.
  2. ECU plaatsen: Leg de ECU op het frame met de BDM-punten naar boven.
  3. Sondes zetten: Zet de sondes op de contactpunten volgens de pinout van de ECU.
  4. Programmeur aansluiten: Verbind de sondekabels met de programmeur en sluit de voeding aan.
  5. Lezen of schrijven: Start het uitlezen of programmeren in de software van de programmeur.

Speciale functies en mogelijkheden

Wat het frame praktisch maakt bij werk op de werkbank:

  • Ingebouwde LED-verlichting: Werkt op 12 V en verlicht de print van bovenaf.

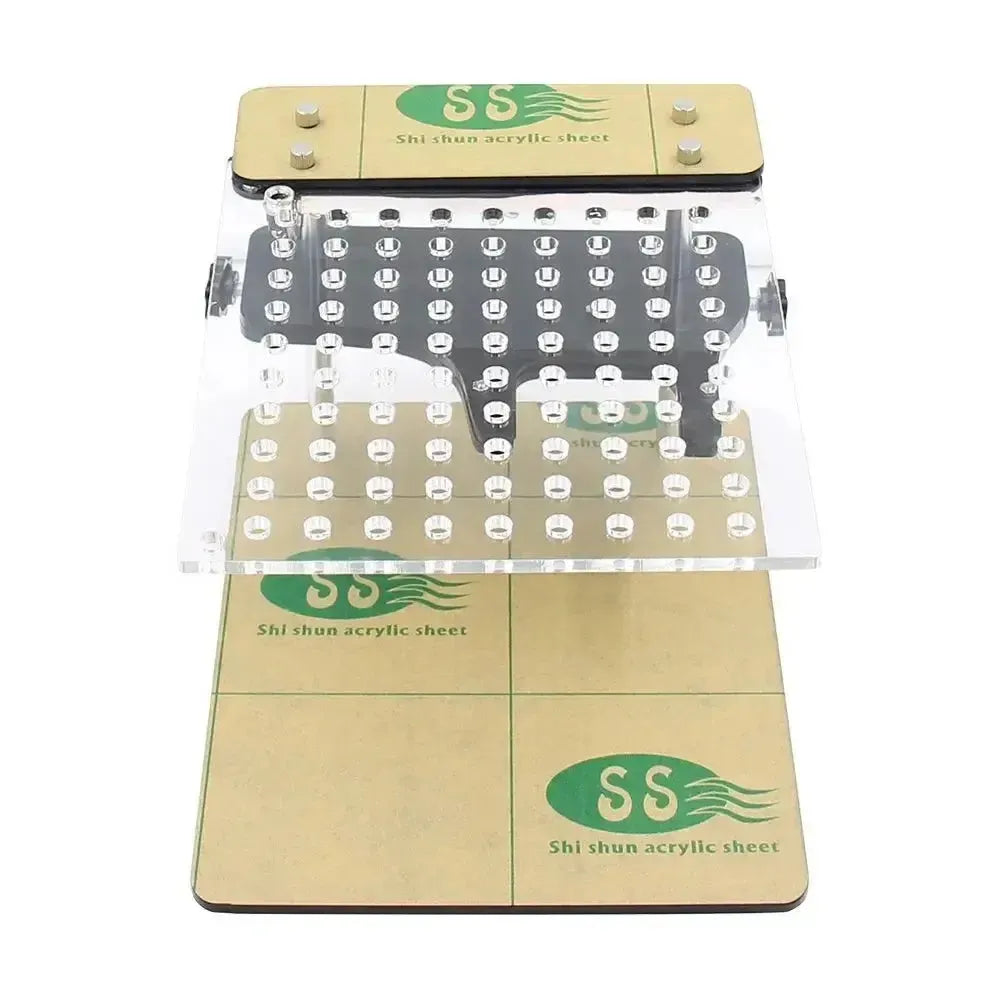

  • Doorzichtige bovenplaat: U kijkt door de plaat heen naar de contactpunten.
  • Universeel: Geschikt voor de gangbare BDM-programmeurs.
  • Eigen kabel per sonde: Elke sonde heeft een eigen aansluitkabel naar de programmeur.

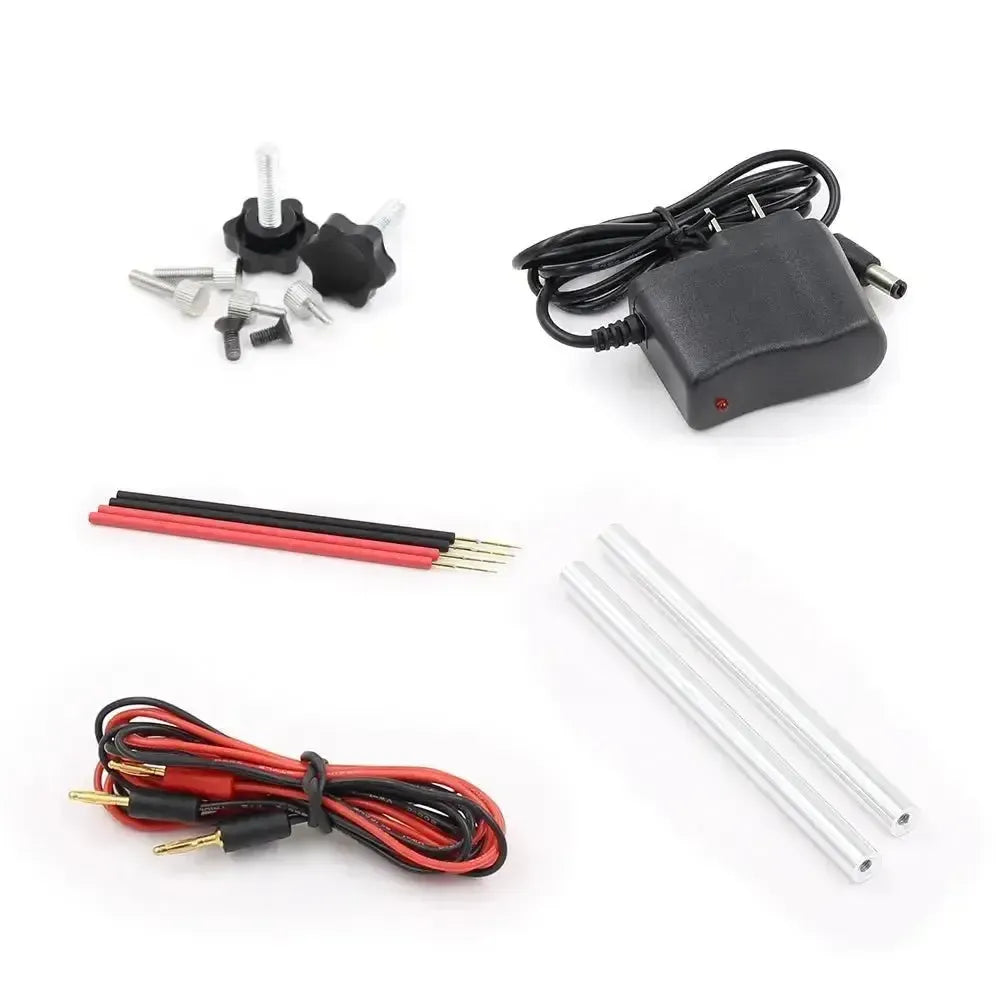

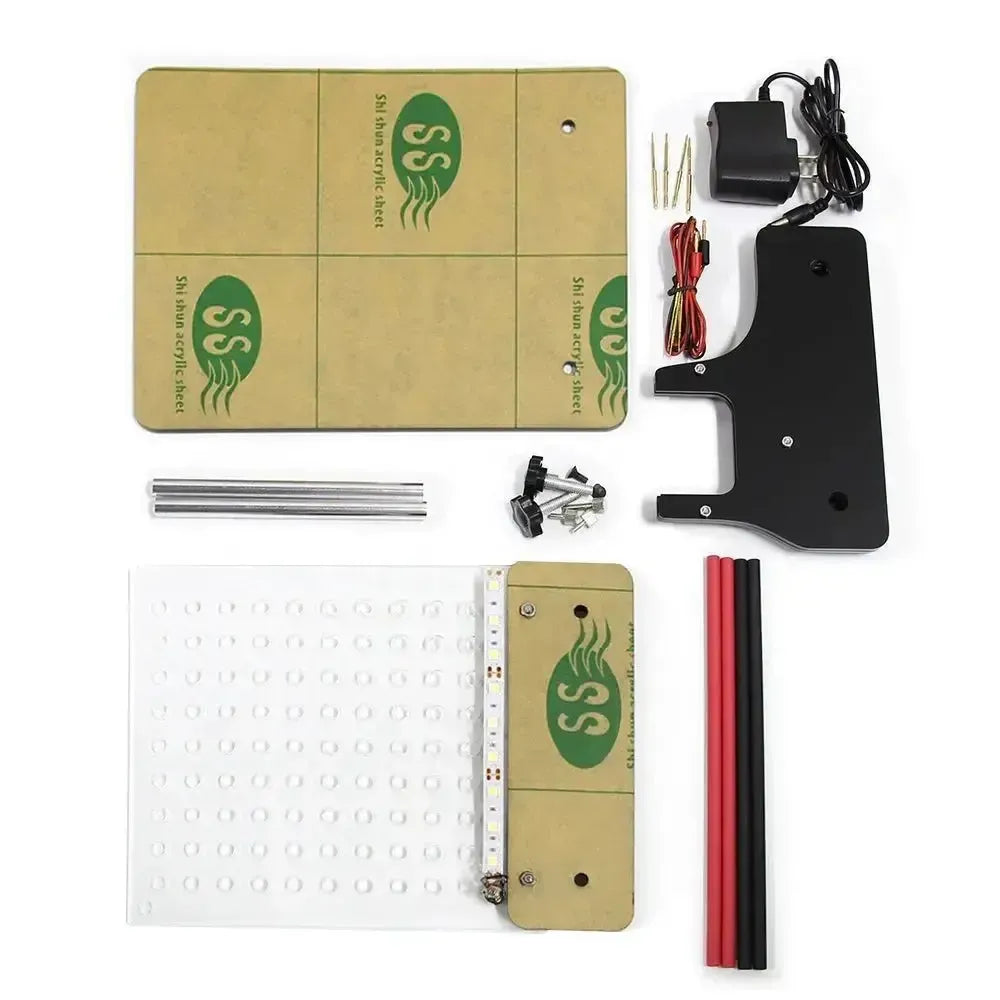

Verpakkingsinhoud

  • 1x BDM-frame met LED-verlichting
  • 4x Programmeersondes
  • 4x Aansluitkabels voor de sondes
💡
Goed om te weten: Leg de pinout van de ECU klaar voordat u begint en controleer elke sonde met een loep of de LED-verlichting. Een sonde die een punt naast het contact staat, geeft leesfouten of kan de print beschadigen.

Technische specificaties

Algemeen

De fabrikant of het merk van het product.Merk
AsTools
Of het een compleet BDM-frame is of een set losse adapters. Zo zie je wat je nog meer nodig hebt.Soort product
BDM-frame

Aansluiting

Op welke manieren je de regeleenheid op de werkbank kunt uitlezen. Meer methodes betekent dat je meer soorten ECU's aankunt.Werkmethodes
  • BDM
  • JTAG

Frame

Of het frame een eigen lamp heeft. Dan zie je de kleine contactpunten op de printplaat beter.Ingebouwde verlichting
Op welke spanning de verlichting van het frame werkt.Voeding verlichting
12 V
Van welk materiaal de bovenkant van het frame is. Een doorzichtige plaat laat je de ECU zien tijdens het werk.Bovenplaat
Doorzichtig acryl

Overige specificaties

Verlichting
Ingebouwde LED
Sondes
4, verstelbaar, elk met eigen kabel
Geschikt voor
KESS, K-TAG, FGTech Galletto, BDM100, CMD en vergelijkbare BDM-programmeurs
Toepassing
ECU uitlezen, programmeren, klonen en dataherstel
Gewicht
Ca. 0,8 kg

Reviews

5,0 ★★★★★ 3 reviews
5 ★3
4 ★0
3 ★0
2 ★0
1 ★0
★★★★★ Miralem H.Geverifieerde koper
★★★★★ shani van hoey en ivan van hoey maldita T.Geverifieerde koper

super kwaliteit. en ook de support bij AStools is meer dan perfect.

mustafa de directeur CEO beantwoord al uw vragen en helpt zijn klanten volledig op weg.

ik ben meer dan tevreden. als ik 1000 sterren zou kunnen geven dan gaf ik er meteen 1001

★★★★★ John de L.Geverifieerde koper

snel geleverd / goed product / wel jammer dat er geen Europese stekker aan de led licht adapter zit.

dus lichtled voor mij onbruikbaar.
