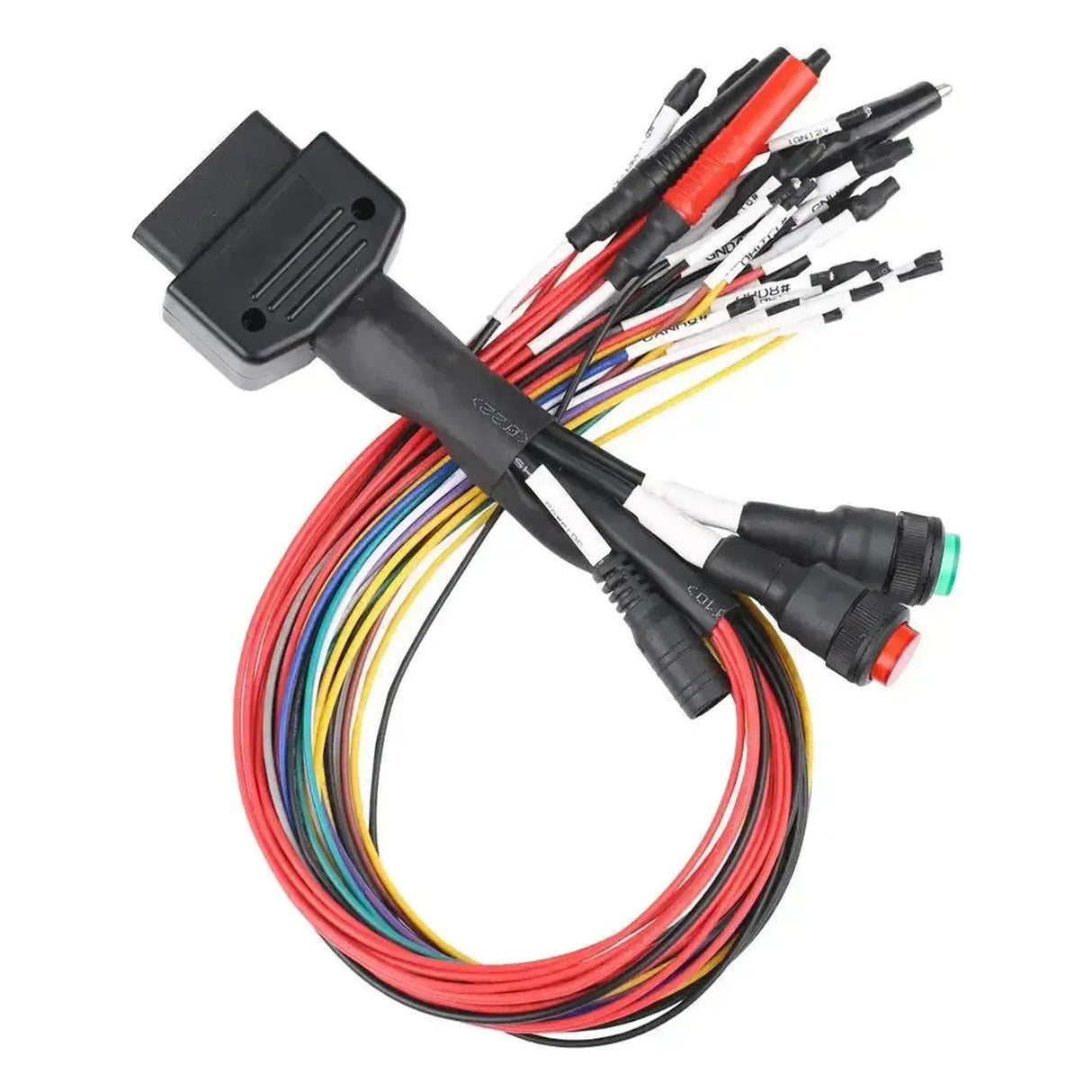

De Godiag universele jumperkabel is een veelzijdige bench-testkabel ontworpen voor directe communicatie met elektronische regeleenheden (ECU's) buiten het voertuig. Deze accessoirekabel is voorzien van een vrouwelijke OBD2-connector aan de ene zijde en individuele jumper-pinnen aan de andere zijde, waardoor technici flexibel verbinding kunnen maken met specifieke pinnen van een module. Het product fungeert als een betrouwbare fysieke brug tussen een diagnoseapparaat of flash-tool en het te testen component, en ondersteunt de doorvoer van breedbandige communicatieprotocollen zoals CAN, K-Line en PWM.
Tijdens het programmeren of diagnosticeren op de werkbank stelt deze breakout-kabel de monteur in staat om een voertuignetwerk nauwkeurig te simuleren zonder een complete testomgeving op te bouwen. De ingebouwde DC-voedingsaansluiting en geïntegreerde schakelaars voor stroom en contact maken het mogelijk om de regeleenheid veilig in en uit te schakelen. Bovendien kunnen de meegeleverde 120-ohm weerstanden direct in de kabelboom worden gestoken om het CAN-bus netwerk correct af te sluiten, wat absoluut noodzakelijk is voor stabiele dataoverdracht tijdens complexe taken zoals het klonen of flashen van modules.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Deze jumperkabel is ontworpen om flexibiliteit te bieden bij technische werkzaamheden aan losse regeleenheden. De onderstaande functies maken de kabel geschikt voor diverse werkplaatsapplicaties.
- Bench-programmering: Stelt de diagnosetechnicus in staat om ECU's, TCU's of dashboardmodules direct op de werkbank uit te lezen of te schrijven via een externe OBD2-programmeertool.
- Voedingssimulatie: Bevat drukschakelaars om klem 15 (contact) en klem 30 (permanente voeding) handmatig in of uit te schakelen voor het ontwaken van de aangesloten regeleenheid zonder de voeding volledig af te koppelen.
- Netwerkterminatie: Ondersteunt het handmatig plaatsen van weerstanden over de CAN High en CAN Low lijnen om signaalreflecties te voorkomen en een correcte bussignaal-afsluiting te garanderen tijdens dataoverdracht.
- Universele signaaldoorvoer: Vormt een passieve, fysieke verbinding die compatibel is met alle gangbare communicatiesignalen, afhankelijk van de capaciteiten van de tool die op de OBD2-poort wordt aangesloten.
Speciale functies en mogelijkheden
De kabel onderscheidt zich door enkele hardware-toevoegingen die het werken op een testbank veiliger en efficiënter maken.
- Geïntegreerde DC-voedingspoort: Via een standaard voedingsplug kan een externe, gestabiliseerde voeding worden aangesloten, waardoor zowel de aangesloten ECU als het OBD2-diagnoseapparaat van de juiste werkspanning worden voorzien.
- Kleurgecodeerde en gelabelde bedrading: De losse aansluitdraden zijn voorzien van labels om de kans op aansluitfouten te minimaliseren bij het handmatig opbouwen van de pin-out verbinding.
Verpakkingsinhoud
- 1x GoDiag | Jumperkabel | Accessoires
- 3x 120-ohm CAN-bus weerstanden
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Productmerk | GoDiag |
| Productcategorie | Accessoires (Jumperkabel / Breakout-kabel) |
| Aansluiting zijde 1 | 16-pins OBD2 (Vrouwelijk) |
| Aansluiting zijde 2 | Losse jumper-pinnen met labels |
| Voedingsingang | DC-jack aansluiting |
| Schakelaars | Aanwezig (2 stuks, contact/voeding) |
| Inclusief weerstanden | Ja, 3x 120-ohm |
