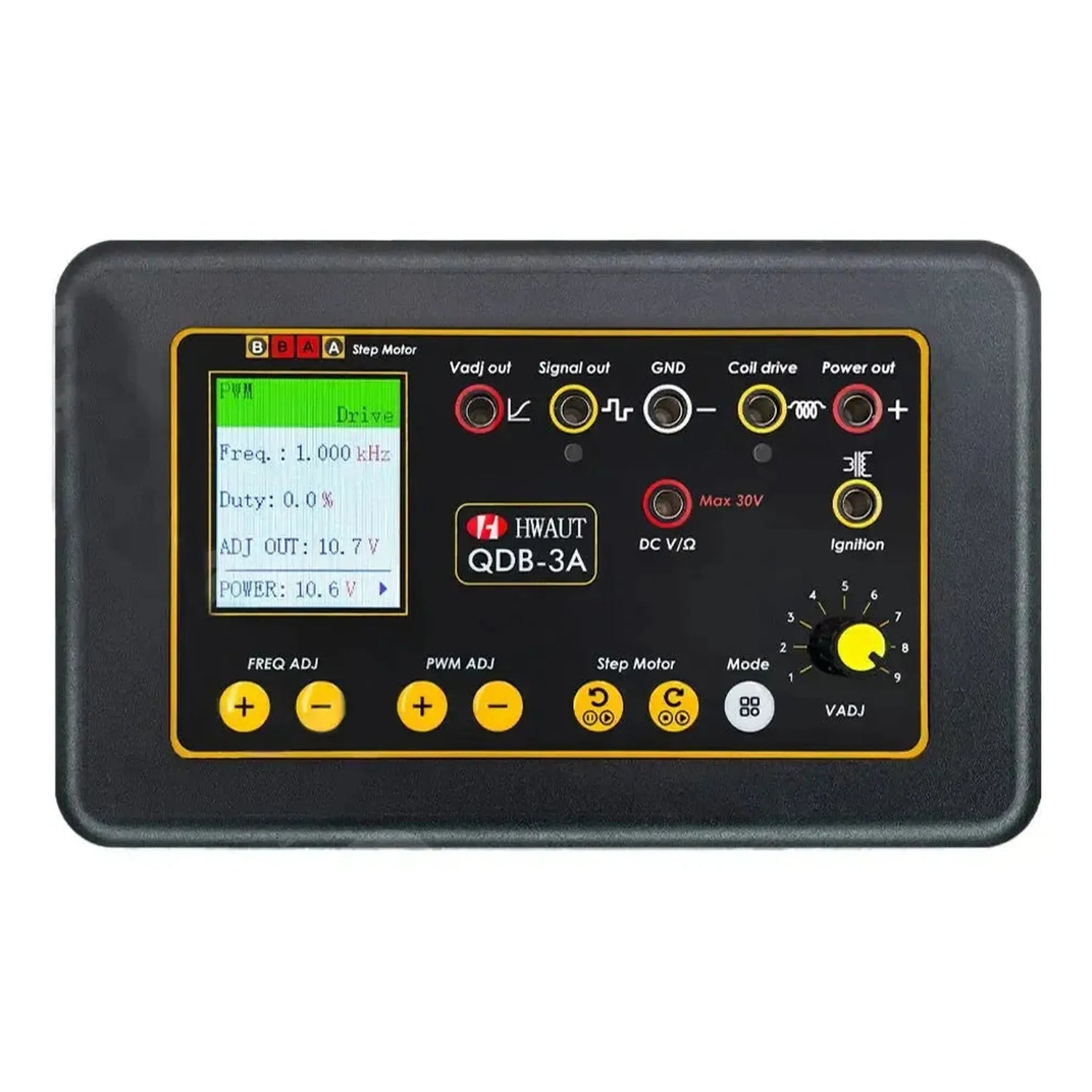

De HWAUT QDB-3A is een actuatortester die is ontwikkeld voor het diagnosticeren en aansturen van diverse componenten in voertuigsystemen. Het apparaat combineert meerdere functies, waaronder het genereren van PWM-signalen, het aansturen van stappenmotoren en het meten van spanning en weerstand. De tester is voorzien van een TFT-kleurenscherm waarop meetwaarden en instellingen duidelijk worden weergegeven, wat de analyse van componenten ondersteunt.
Dankzij de ingebouwde functies kan de QDB-3A verschillende actuatoren direct aansturen, zoals magneetventielen, injectoren en stationairmotoren. De tester beschikt over een regelbare spanningsuitgang en kan signalen simuleren voor sensoren zoals druk- en flowsensoren. Dit maakt het mogelijk om componenten los van het voertuigsysteem te testen en de functionaliteit te controleren zonder de noodzaak van meerdere afzonderlijke testapparaten.
Toepassing en functionaliteit:
De QDB-3A is ontworpen voor het testen en diagnosticeren van een breed scala aan automotive componenten door middel van directe aansturing en signaalsimulatie.
- PWM-aansturing (2-draads): Testen van componenten zoals magneetventielen en solenoïde injectoren.
- Aansturing van stappenmotoren: Geschikt voor het aansturen van stationairmotoren, motoren in instrumentenpanelen en stappenmotoren van ureumpompen.
- Genereren van PWM-signalen (3-draads): Simulatie van signalen voor de aansturing van 3-draads ureumpompmotoren, 3-draads bobines en elektronische ventilatoren.
- Simulatie van sensorsignalen: Genereert signalen voor componenten zoals airco-druksensoren, raildruksensoren en flowsensoren.
- Aansturing van bobines: Directe aansturing en controle van bobines.
- Multimeterfunctie: Voert metingen uit van DC-spanning (tot 30V) en weerstand (tot 1MΩ).
- Regelbare spanningsuitgang: Levert een instelbare uitgangsspanning van 1.25V tot 14.5V voor het voeden van componenten.
Verpakkingsinhoud:
- 1x HWAUT QDB-3A actuatortester
- 1x Set testkabels
- 1x Voedingsadapter
- 1x Handleiding
Technische specificaties:
| Specificatie | Omschrijving |
|---|---|
| Merk | HWAUT |
| Model | QDB-3A |
| Scherm | TFT-kleurenscherm |
| Voedingsingang | DC 9-26V / 100W |
| Voedingsuitgang | Max. 2.5A (spanning gelijk aan ingangsspanning) |
| Regelbare spanningsuitgang | 1.25V - 14.5V (max. 1.5A) |
| Multimeter (DMM) | DCV: 0-30V | Weerstand: 0-1MΩ |
| PWM-signaaluitgang | Frequentie: 1-100KHz | Duty cycle: 0-100% | VPP: 1.25-14.5V |
| PWM-aansturing | Frequentie: 1-100KHz | Duty cycle: 0-100% | Stroom: max. 3A |
| Stappenmotor aansturing | Max. 1.5A |
| Bedrijfstemperatuur | 0°C tot 55°C |
