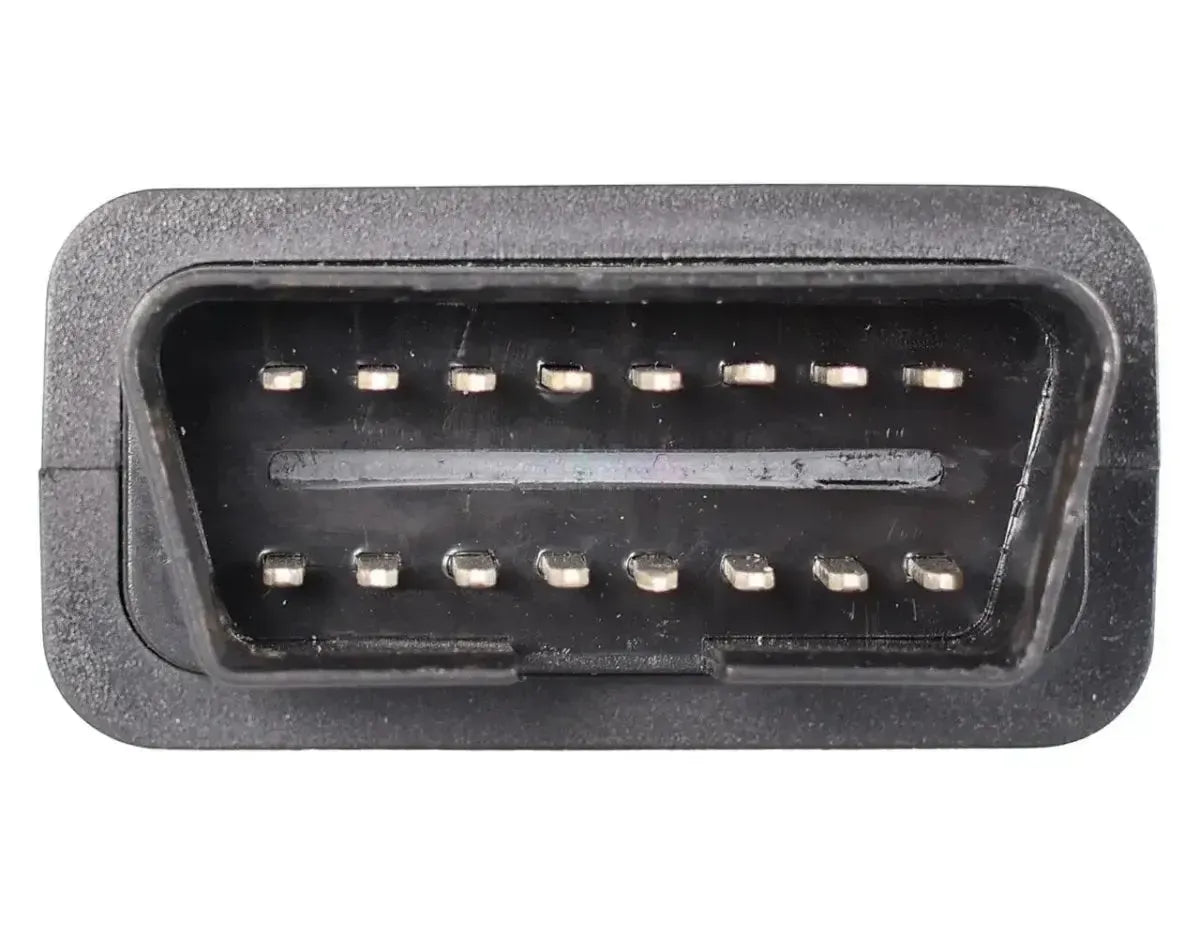

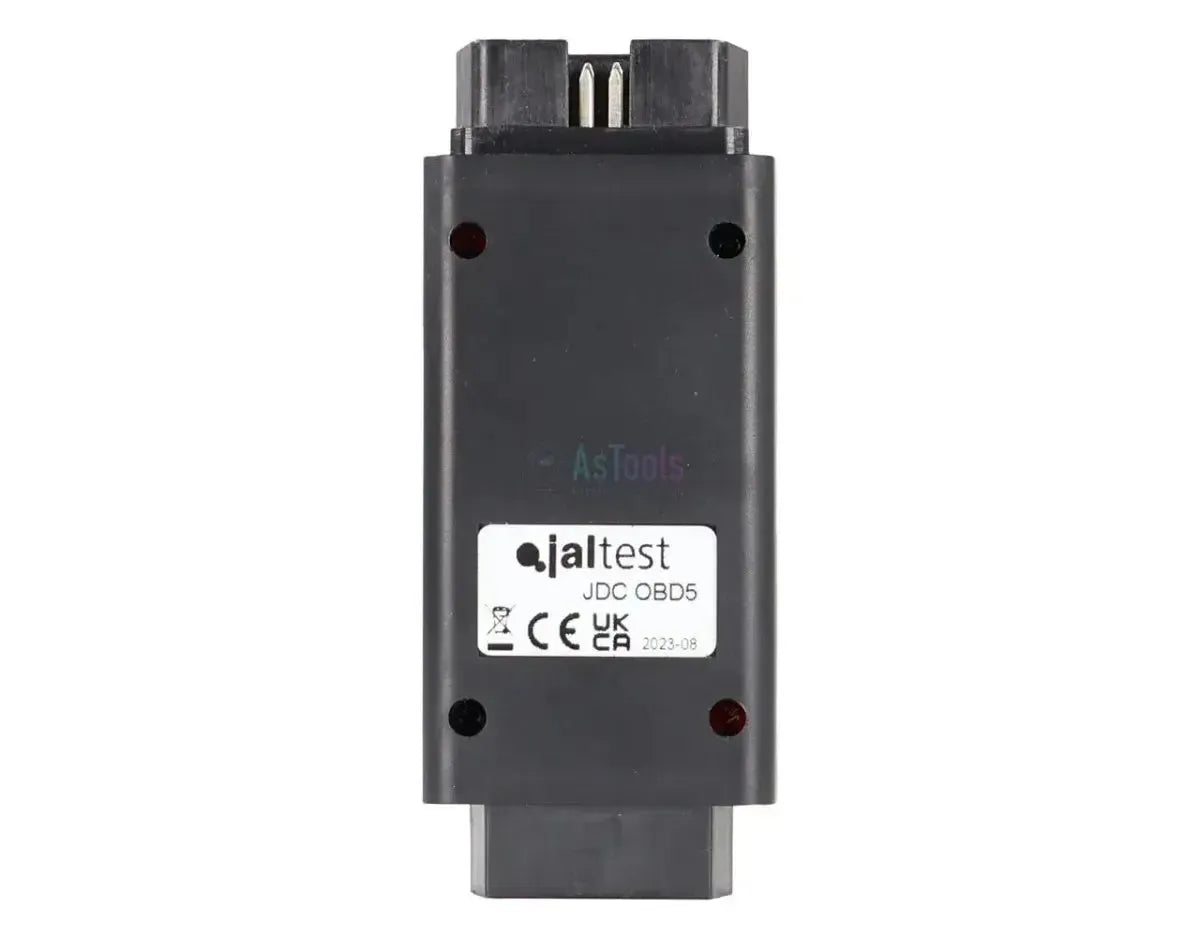

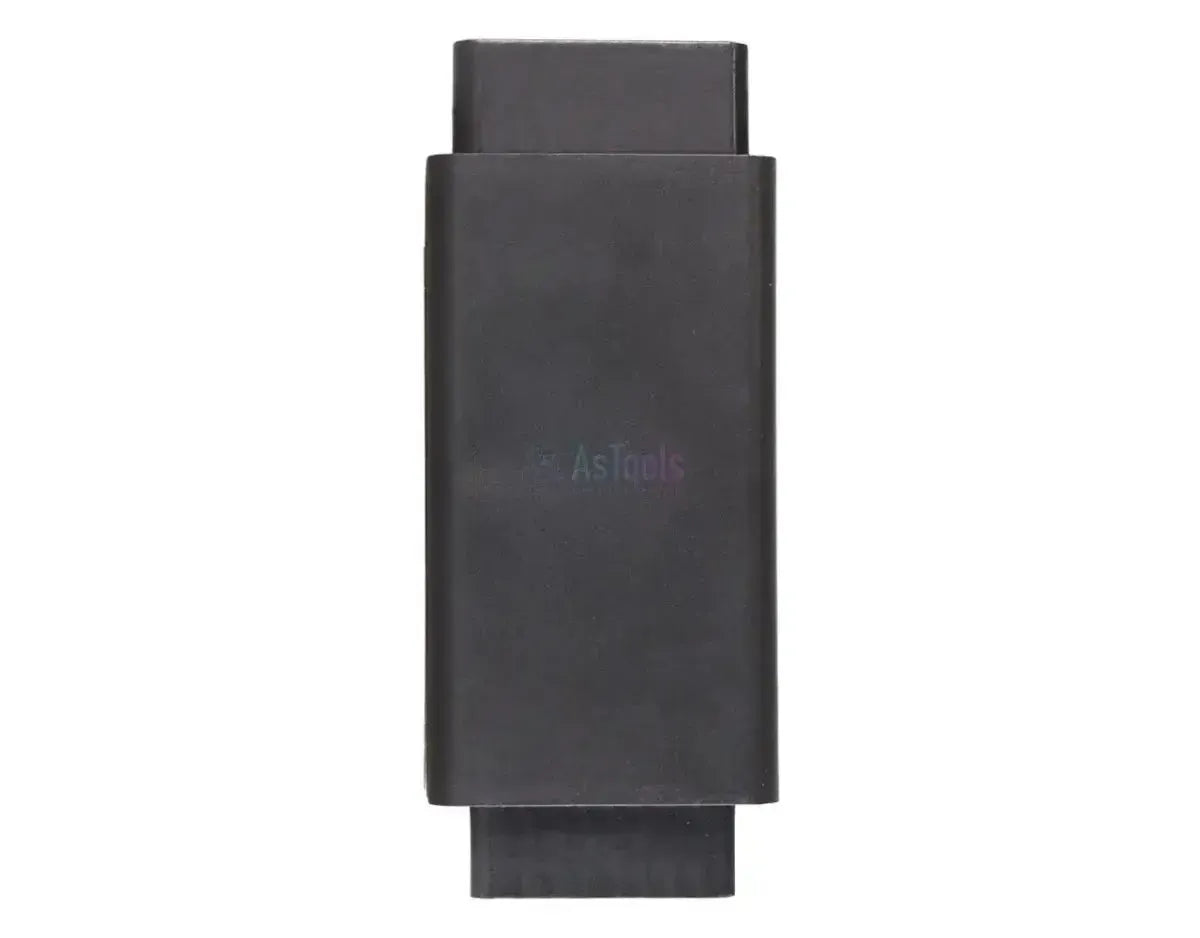

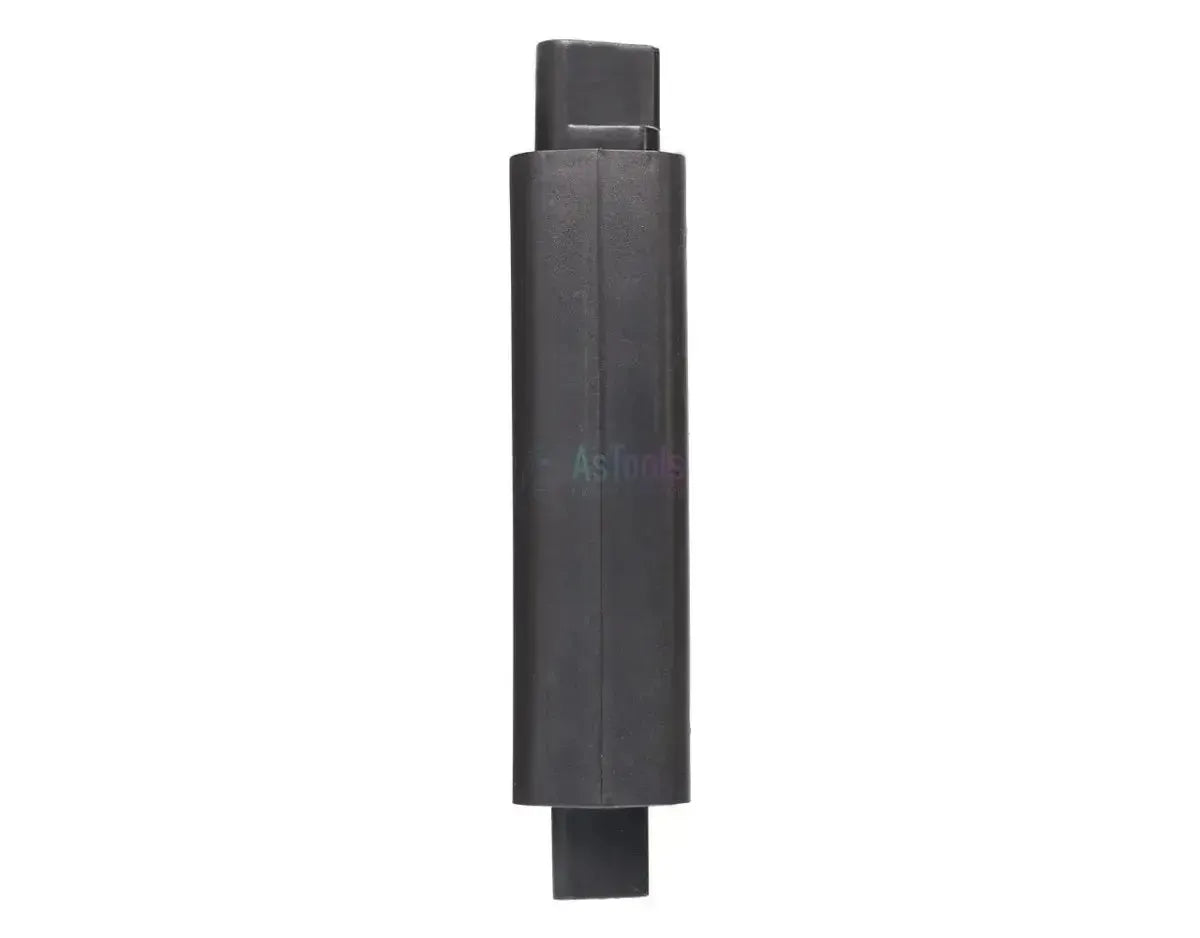

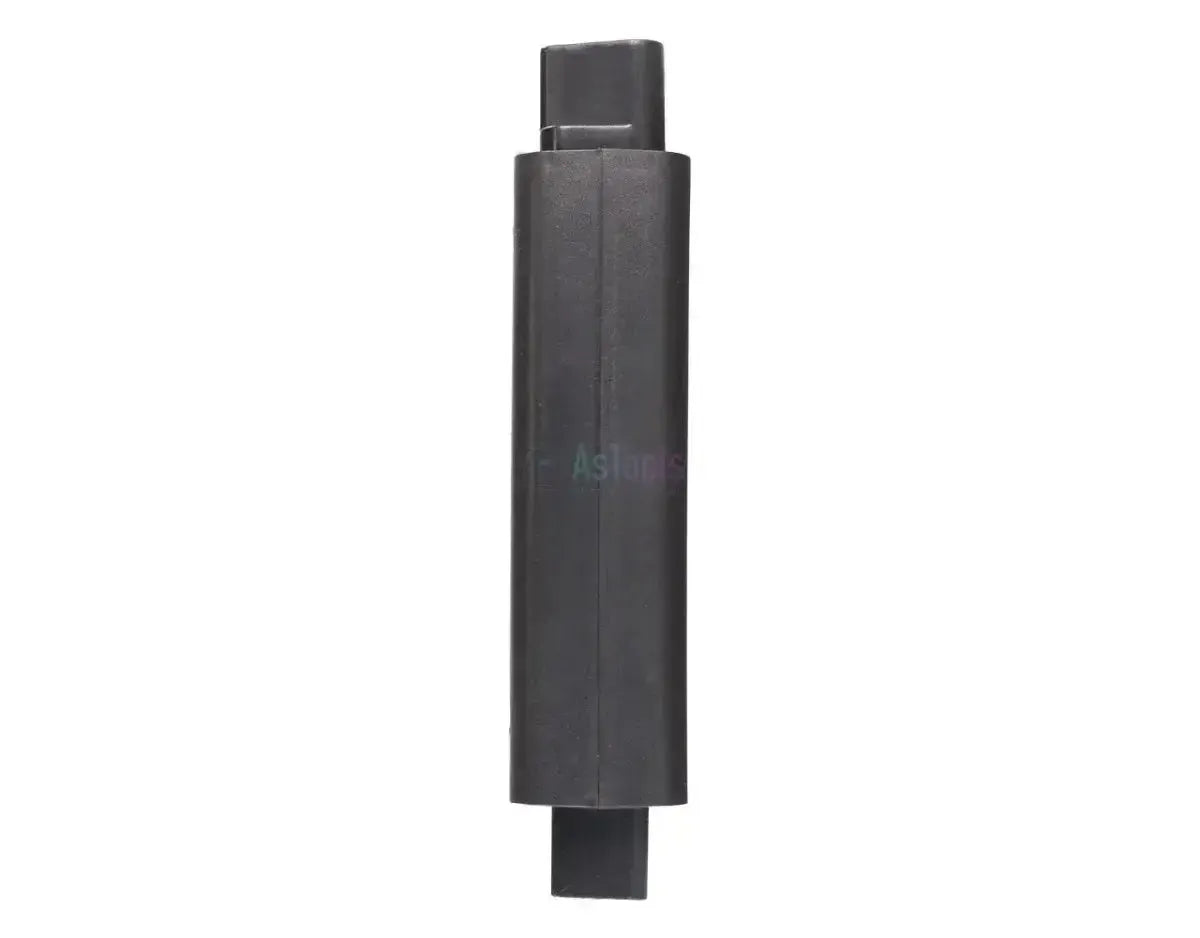

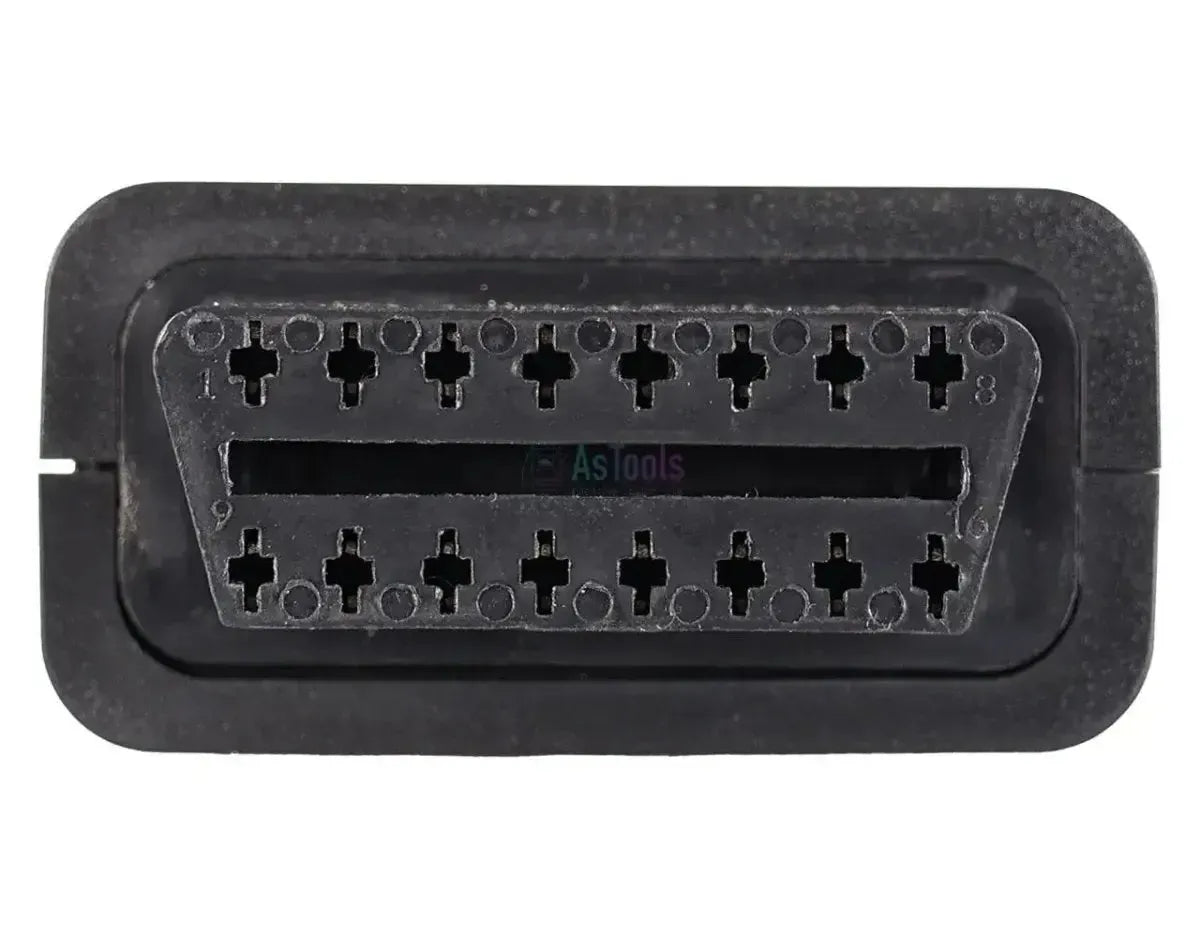

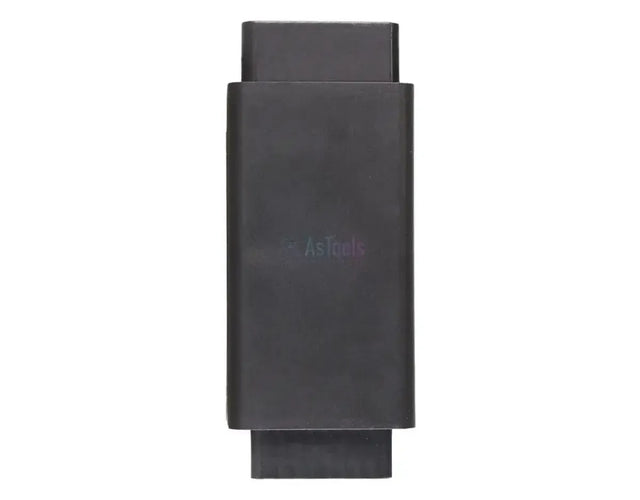

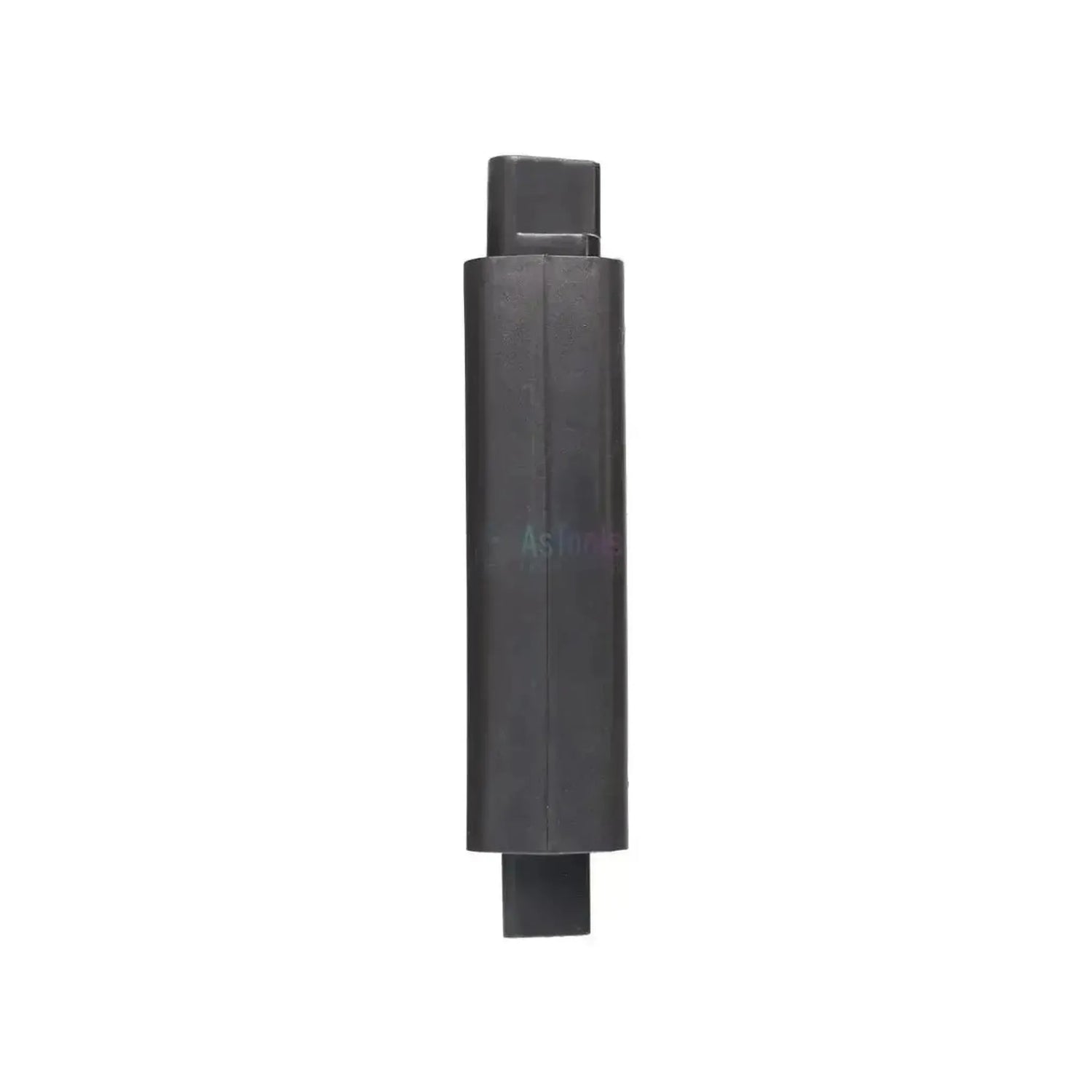

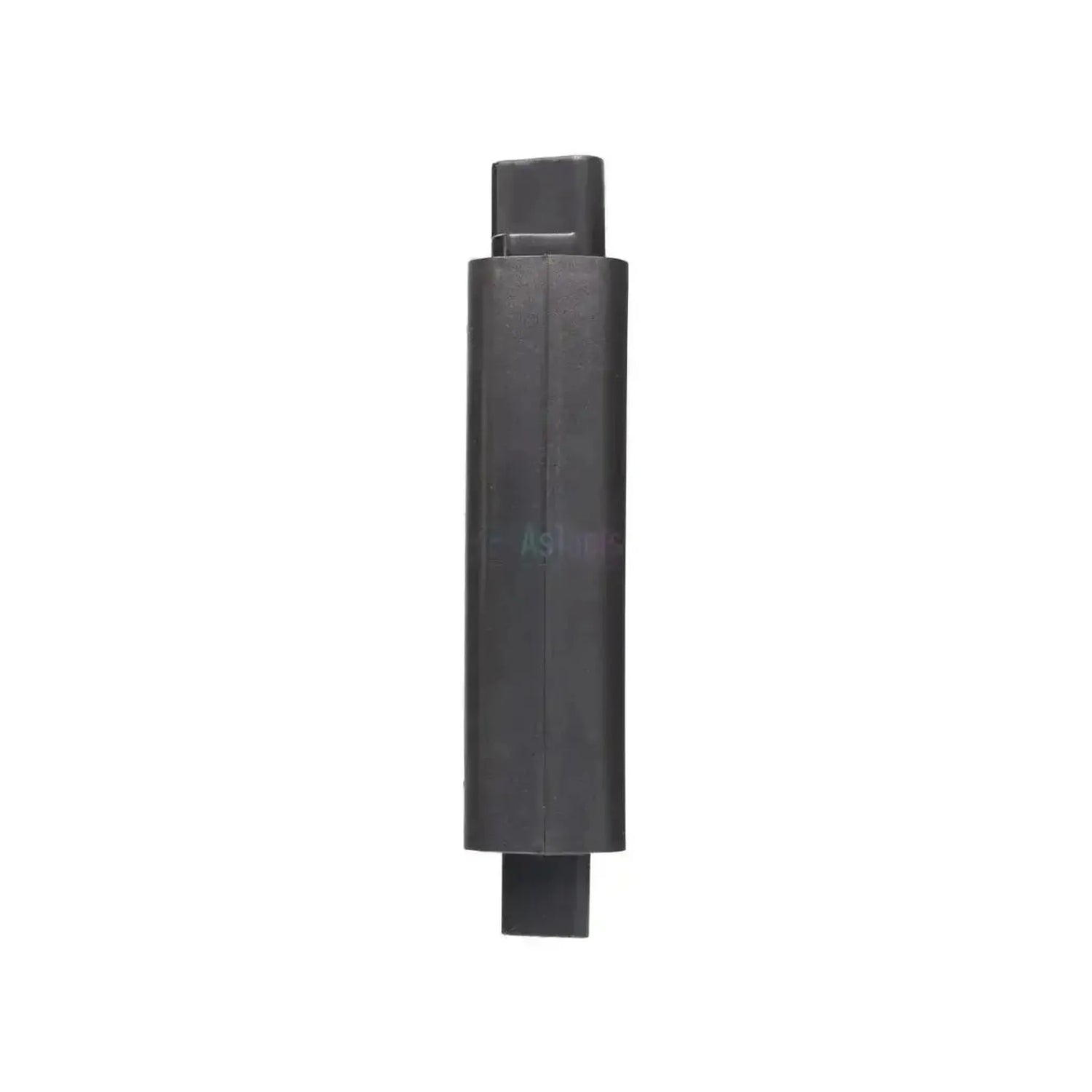

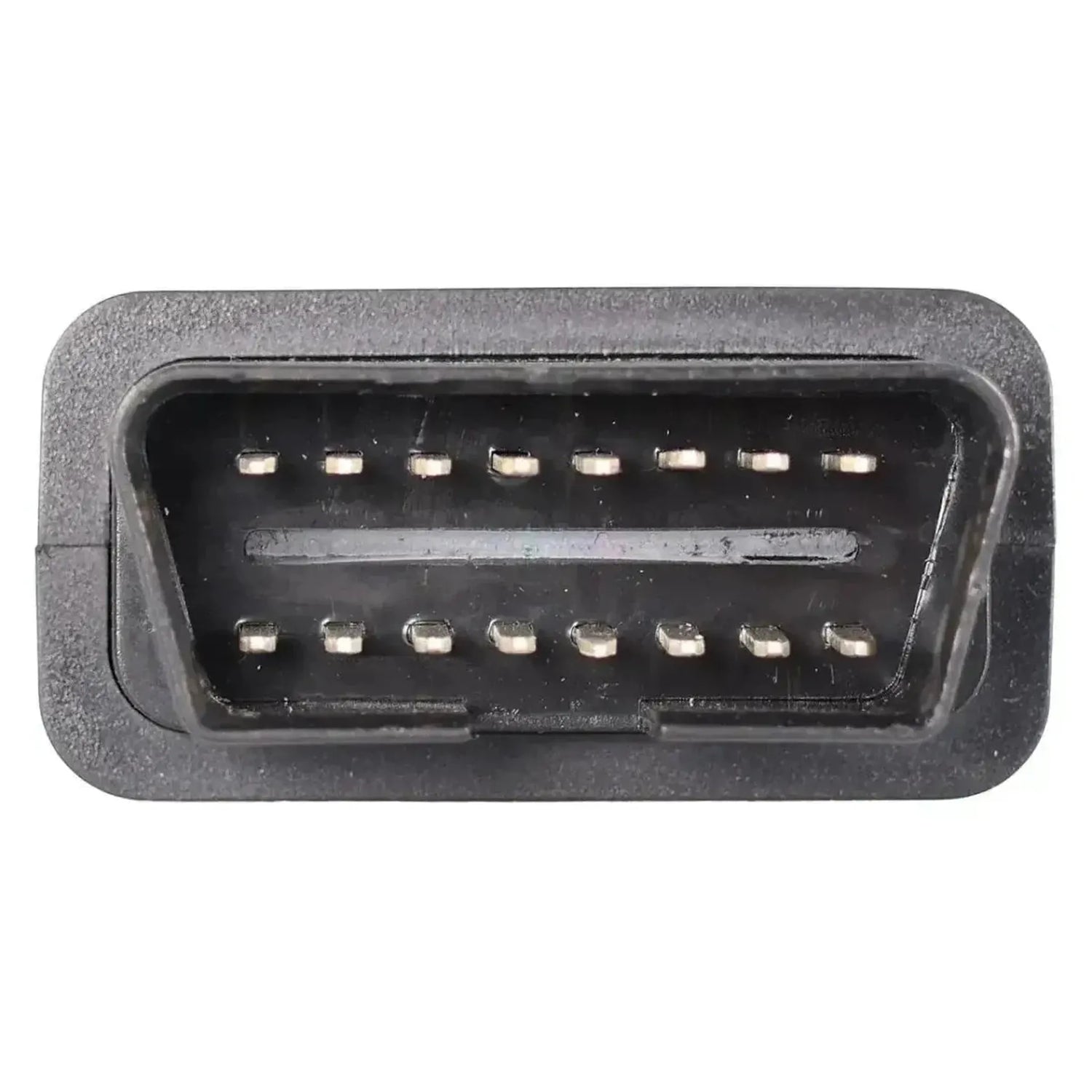

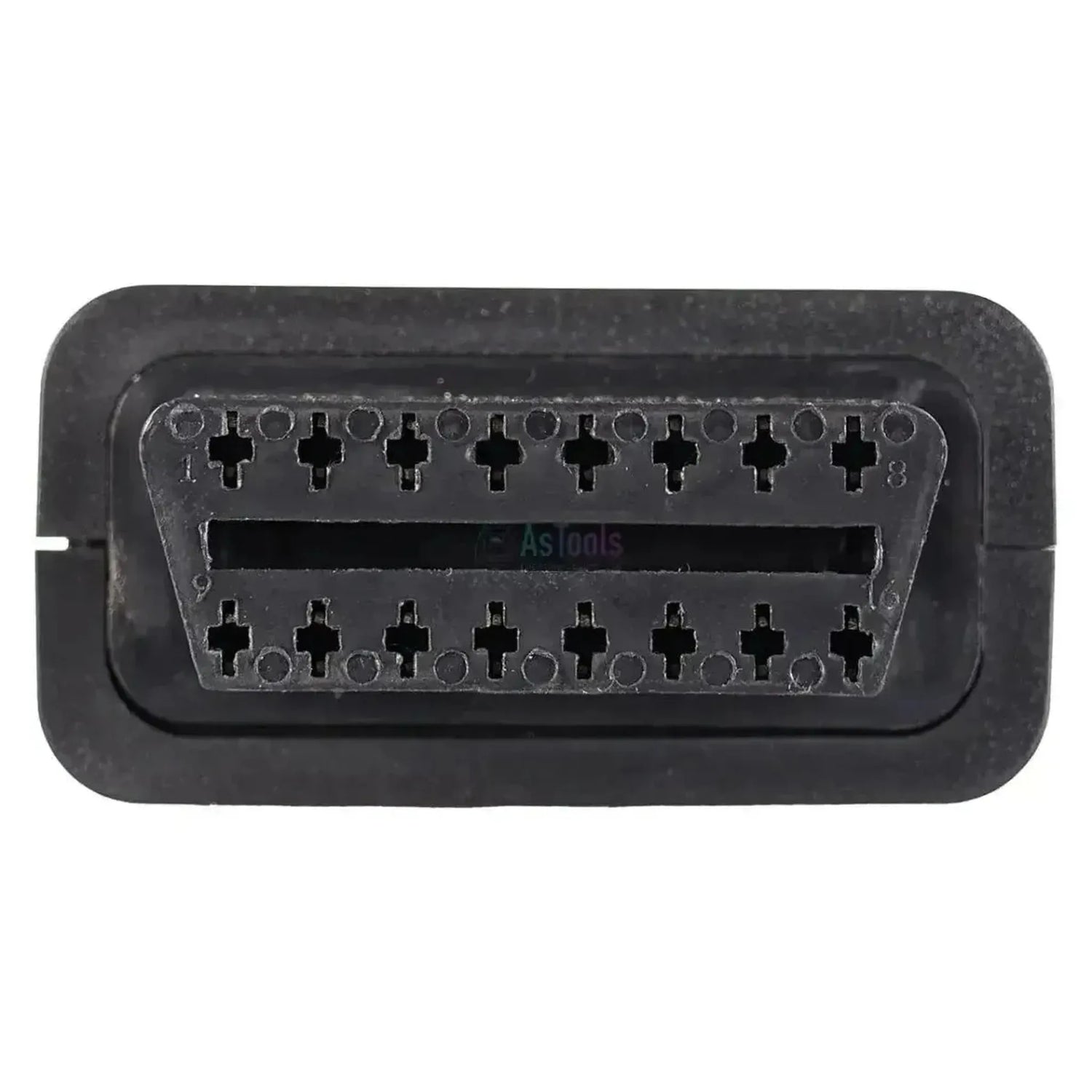

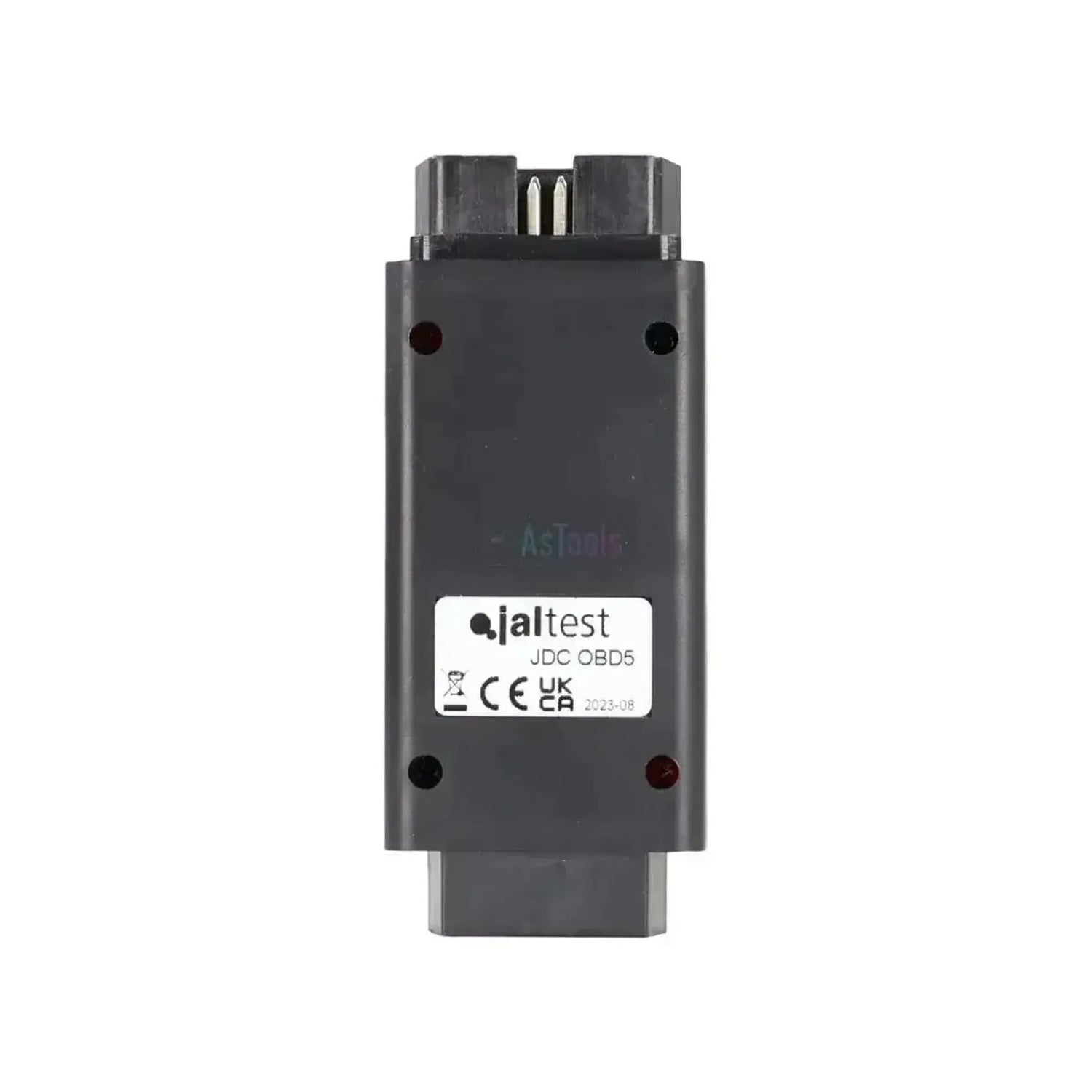

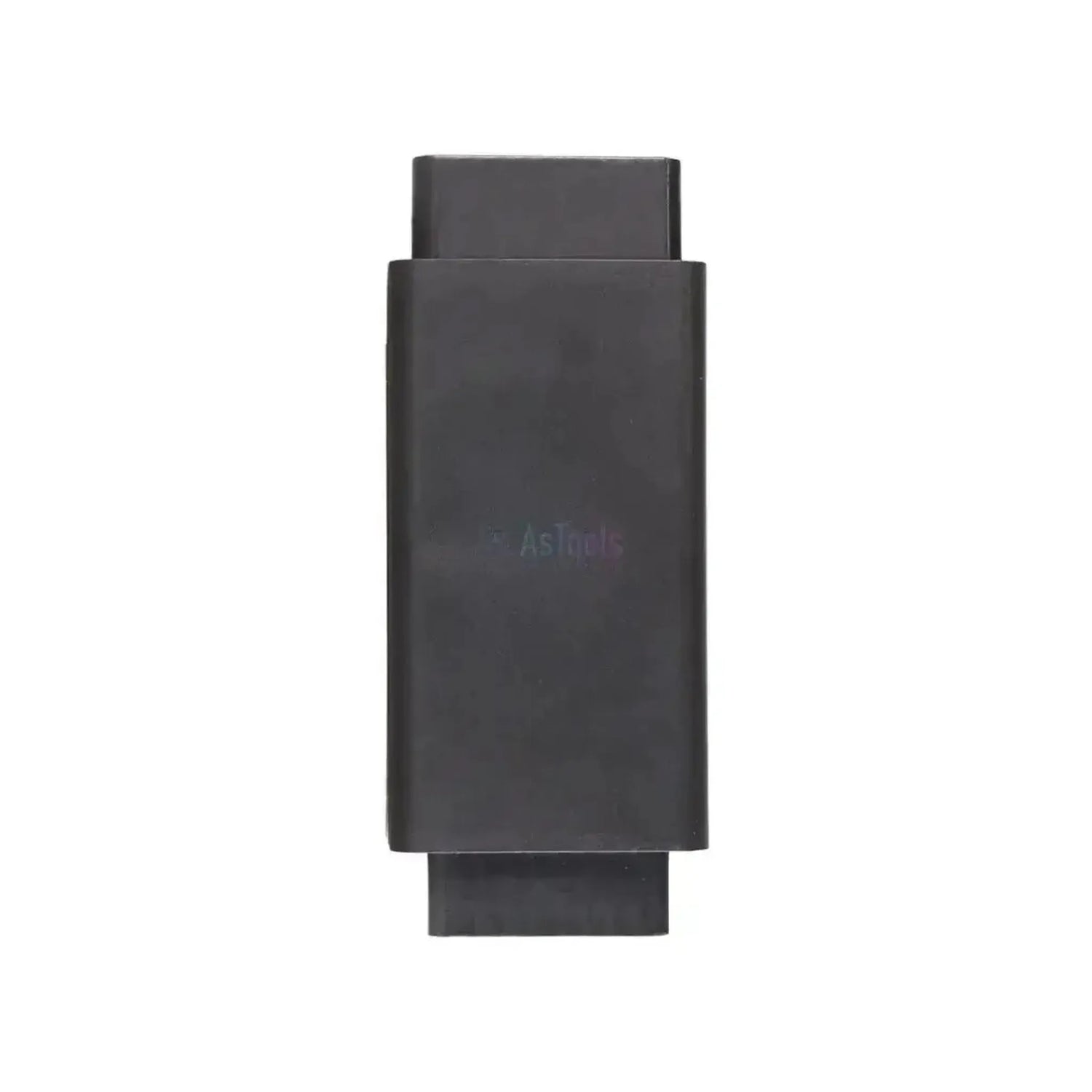

De Jaltest JDCOBD5 verlegt binnen de 16-pins OBD2-stekker het signaal van pen 1 naar pen 15. Het is een gesloten kunststof behuizing van 11,5 cm met aan de voorzijde een 16-pins OBD2-stekker met pennen. Aan de achterzijde gaat de 16-pins OBD2-diagnosekabel erin. De witte sticker draagt het opschrift JDC OBD5.

In de OBD2-norm is pen 15 de plaats van de L-lijn, terwijl pen 1 is vrijgelaten voor eigen gebruik door de fabrikant. Niet elk merk houdt zich aan die indeling. Deze uitvoering is bedoeld voor voertuigen met de diagnoselijn op pen 1. Het signaal gaat naar pen 15, zodat de Jaltest Link het vindt waar hij het zoekt. Daarna leest u foutcodes, bekijkt u live meetwaarden en voert u actuatortests uit.

PLUSPUNTEN

✔Verlegt het signaal van pen 1 naar pen 15, de plaats die de OBD2-norm voor de L-lijn aanhoudt.

✔Sluit aan op de 16-pins OBD2-diagnosekabel van de Jaltest Link; een tweede kabel is niet nodig.

✔Opgegeven voor Jaltest Link V8.1 en V9, dus bruikbaar met beide generaties interface.

✔Niet merkgebonden: Elk voertuig met de diagnoselijn op pen 1 komt in aanmerking, ongeacht het embleem.

AANDACHTSPUNTEN

✕Verlegt uitsluitend pen 1. Ligt de diagnoselijn op een andere pen, dan helpt deze uitvoering niet.

✕De omvormer vervangt de OBD2-diagnosekabel niet. Hij komt ertussen en werkt niet los van die kabel.

✕Cojali noemt geen merken of modellen; de bezetting van de stekker bepaalt of dit artikel past.

✕Met 11,5 cm is hij bijna drie centimeter langer dan de Hyundai- en Tata-Daewoo-uitvoering; bij een krap ingebouwde aansluiting vraagt dat ruimte.

Toepassingen en functionaliteiten

Via deze omvormer benadert u met de Jaltest-software de regeleenheden achter een aansluiting waarvan de diagnoselijn op de verkeerde pen ligt. Aan de communicatie zelf verandert niets; alleen de plaats van het signaal in de stekker verschuift. Wat er in beeld komt, volgt uit de Jaltest-dekking voor dat voertuig.

Wat de omvormer doet

Voertuigzijde: Diagnoselijn op pen 1.
Interfacezijde: Signaal op pen 15, volgens de norm.
Regeleenheden: Volgens de Jaltest-dekking.
Lengte: 11,5 cm extra tussen stekker en kabel.

Wat u kunt doen

Foutcodes: Lezen en wissen.
Live data: Meetwaarden volgen.
Actuatortests: Componenten aansturen.
Service: Resets en kalibraties.

Zo gebruikt u hem

Pennen nagaan: Kijk of positie 1 bezet is en positie 15 leeg.
Omvormer plaatsen: Steek de JDCOBD5 in de diagnoseaansluiting.
Kabel aansluiten: Steek de 16-pins OBD2-diagnosekabel aan de achterzijde in.
Software starten: Open Jaltest CV en verbind de Jaltest Link.
Uitlezen: Kies het voertuig en lees de regeleenheden uit.

Compatibele voertuigen en toepassingen

Bepalend is de pen waarop de diagnoselijn ligt, niet het merk. Deze uitvoering is niet aan een fabrikant gebonden. Hij hoort bij elke 16-pins aansluiting waarin positie 1 is bezet en positie 15 leeg blijft, en dat ziet u aan het voertuig zelf.

Zo stelt u het vast:

Kijk in de aansluiting: Draagt positie 1 een pen en is positie 15 leeg, dan past deze uitvoering.
Herkenbaar geval: De kabel klikt vast en de ontsteking staat aan, maar de Jaltest Link vindt niets.
Buiten bereik: Aansluitingen waarvan de diagnoselijn op een andere vrije pen ligt.
Segment: Bedrijfsvoertuig, binnen de module Jaltest CV.

💡

Goed om te weten: Deze omvormer vervangt de 16-pins OBD2-diagnosekabel niet, maar komt ertussen en maakt het geheel 11,5 cm langer. Controleer aan het voertuig zelf welke pennen bezet zijn voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDCOBD5) | 16-pins OBD2 Converter Adapter (Pin 1 - Pin 15) | Bedrijfsvoertuig

Technische specificaties

Algemeen

Het merk van de kabel of adapter. Vaak moet dit passen bij het merk van je diagnoseapparaat.Merk: Jaltest

Geschikt voor

Met welk merk diagnoseapparaat de kabel werkt. Een kabel van het ene merk past meestal niet op een tester van een ander merk.Geschikt diagnoseapparaat: Jaltest
Op welke versie van de Jaltest Link interface de kabel past. Sommige kabels werken alleen op de nieuwste V9.Jaltest Link versie: Link V8.1
Link V9
Welke Jaltest-module je nodig hebt om de kabel te gebruiken. Zonder de juiste licentie werkt de kabel niet.Jaltest-softwaremodule: CV bedrijfsvoertuigen

Aansluitingen

De stekker die in de diagnosepoort van het voertuig of de machine gaat. Die moet precies passen.Aansluiting voertuigzijde: 16-pins OBD
De stekker aan de kant van je diagnoseapparaat of interface. Meestal een 16-pins OBD2-stekker.Aansluiting apparaatzijde: 16-pins OBD2 met pennen, diagnoselijn op pen 1

Diagnosefuncties

Je ziet de actuele meetwaarden van sensoren terwijl het voertuig draait. Handig om storingen op te sporen.Live data bekijken: Ja
Je kunt onderdelen zelf laten werken om te testen of ze kapot zijn. Dat scheelt zoeken.Componenten aansturen: Ja

Afmetingen en gewicht

Hoe lang de kabel is. Een langere kabel geeft meer bewegingsruimte bij een poort die lastig bereikbaar is.Kabellengte: 11,5 cm
Referentienummer: JDCOBD5
