De Jaltest Verloopkabelset 70002030 is de basisset voor Off-Highway machines. Met de zeven kabels koppelt u de merkeigen diagnoseaansluiting van bouw- en terreinmachines aan uw Jaltest-diagnosekabel. Het zwaartepunt ligt op de motorkant, met de kabels voor Deutz, Caterpillar en Perkins, Kubota en Yanmar. Daarnaast zitten de machinekabel voor Volvo Construction Equipment en de kabel voor de groene 9-polige Deutsch-aansluiting volgens J1939 erin.
Caterpillar komt twee keer voor, met de 9-polige motoraansluiting en de 14-polige machineaansluiting, zodat u aan beide kanten van een Caterpillar terechtkunt. Ten opzichte van de complete set 70002026 ontbreken vijf kabels: Mercedes-Benz en MTU, de ZF Ergopower-transmissie, Komatsu, Hitachi en Liebherr. Kubota, Yanmar en de 14-polige Caterpillar zitten juist alleen in deze basisset. De kabels vallen onder Jaltest OHW (Off-Highway machines).
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Elke kabel in deze set zet een merkeigen diagnoseaansluiting om naar de standaardaansluiting van de Jaltest Link. Wat u daarna kunt doen, bepalen de Jaltest-software en de dekkingstabel van de machine, niet de kabel. Het accent ligt op de motorregelingen van het compacte materieel, aangevuld met een machineaansluiting voor Volvo CE.

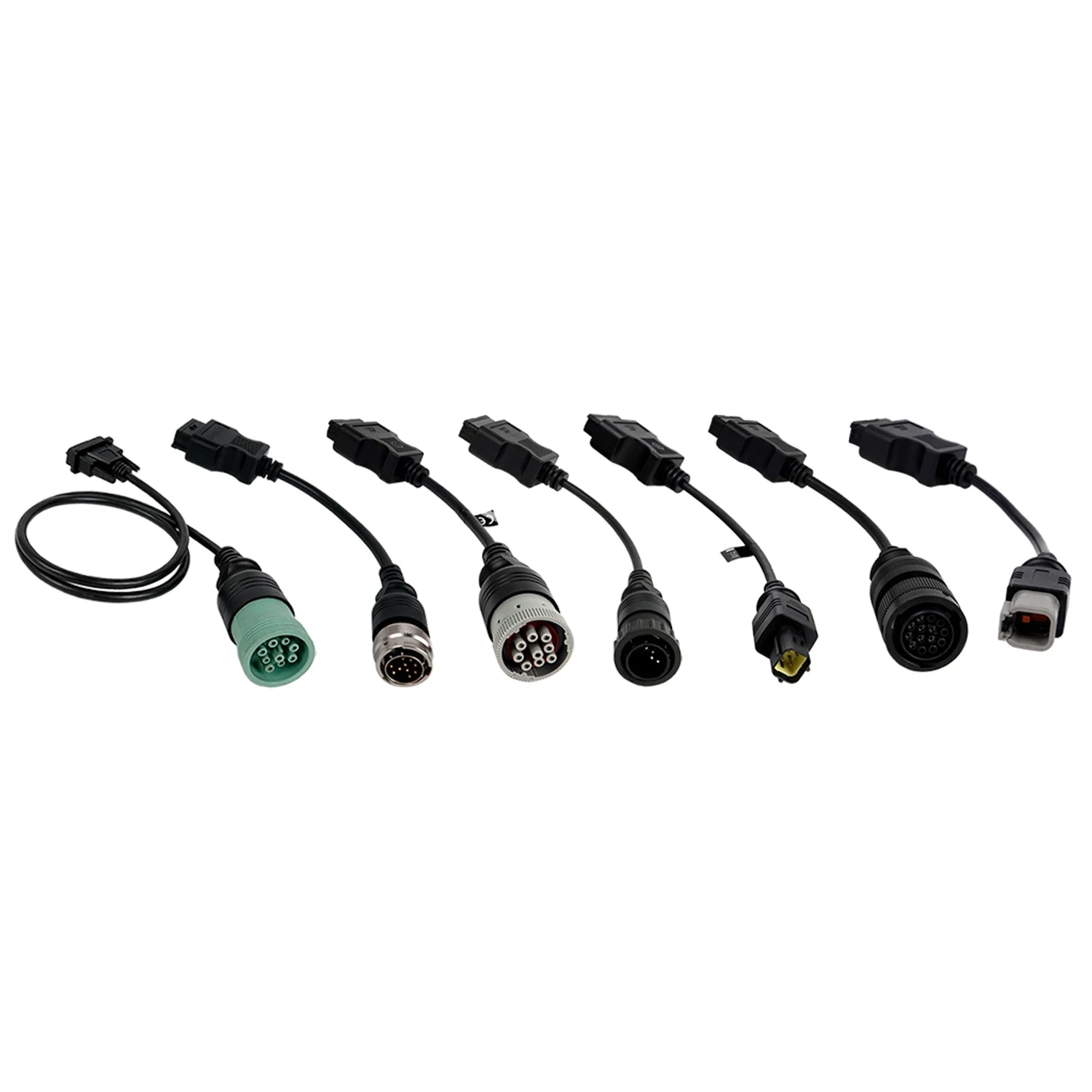

Wat er in de set zit

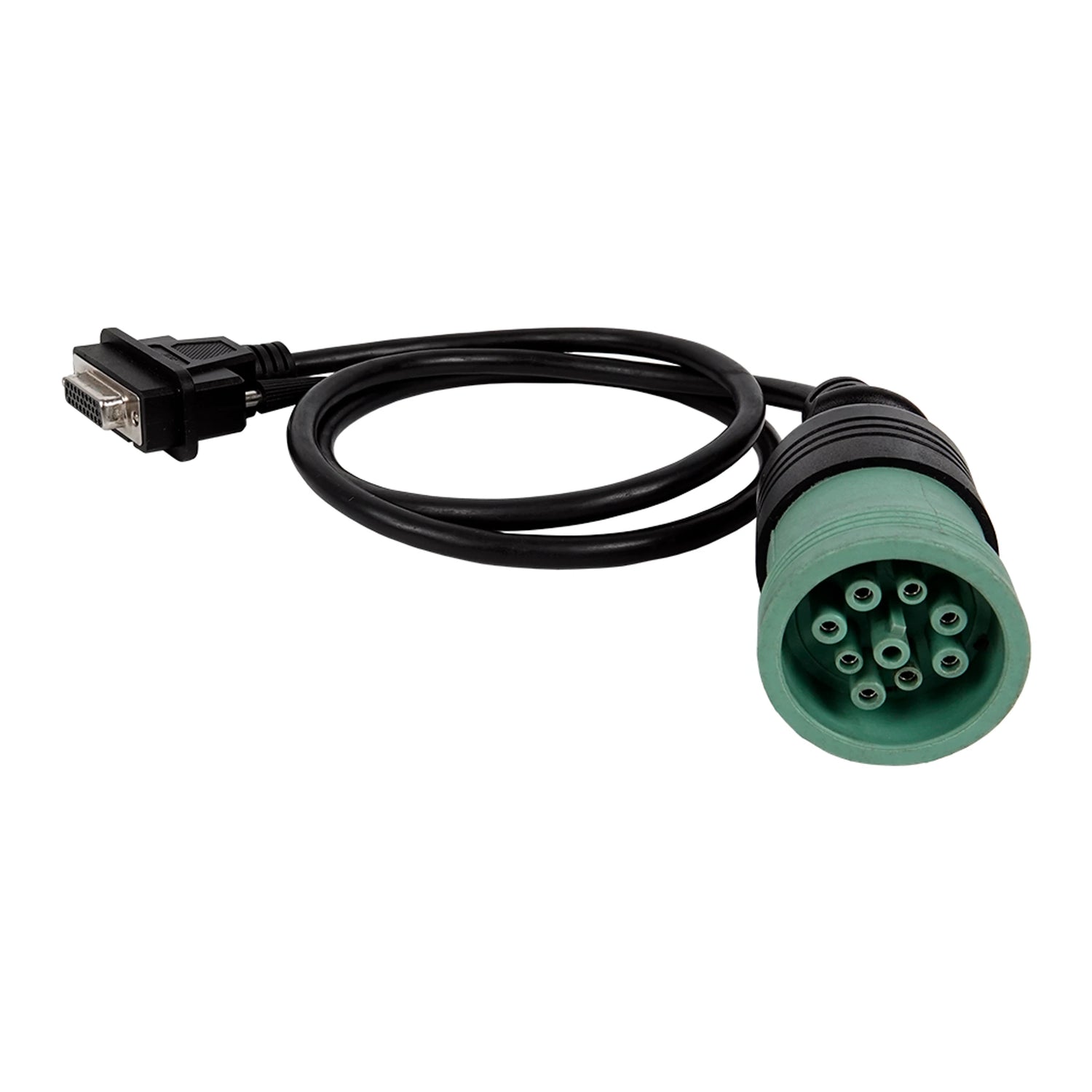

- JDC217.9: Deutsch 9-polig groen, naar DB26.

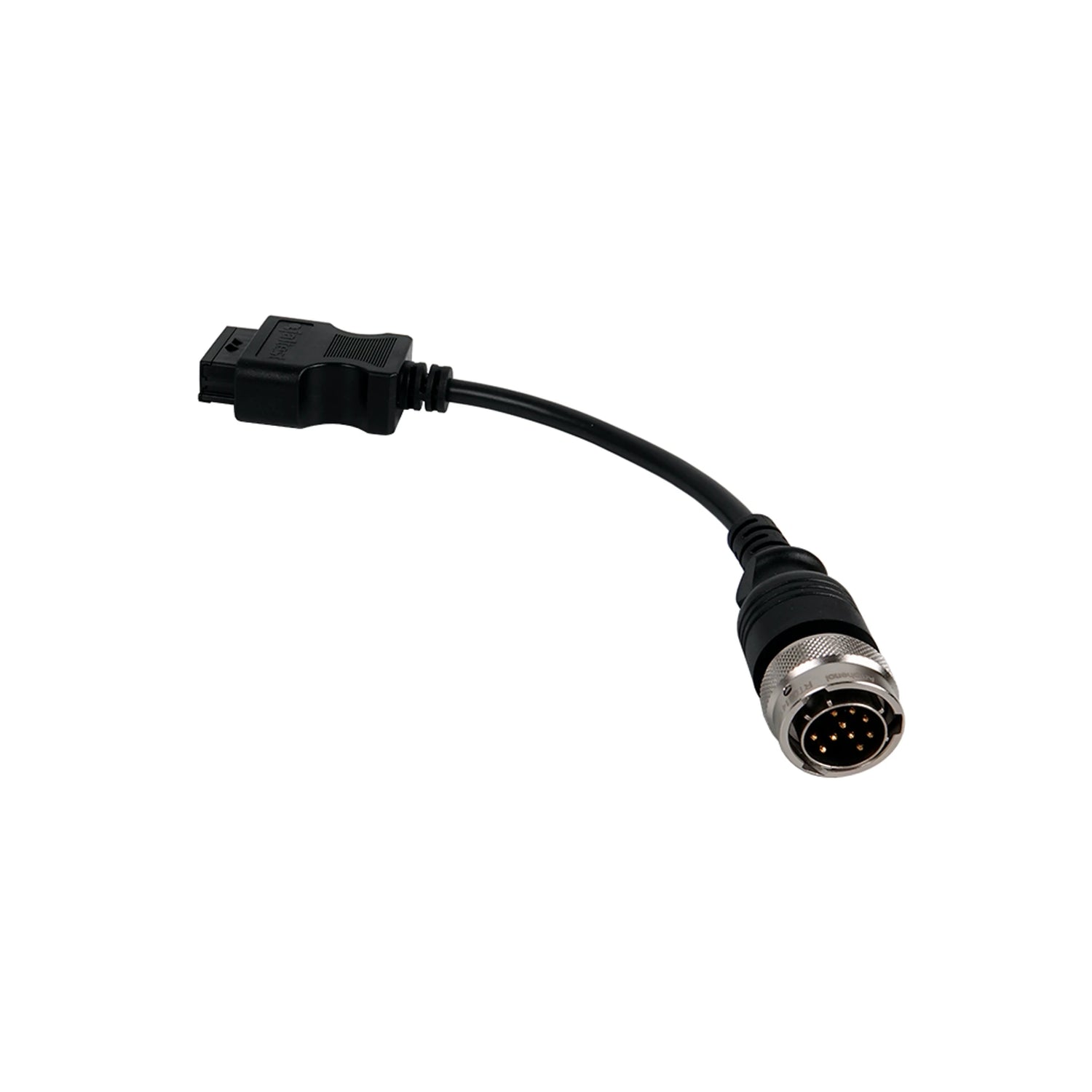

- JDC504A: Deutz 12-polig rond, naar OBD2.

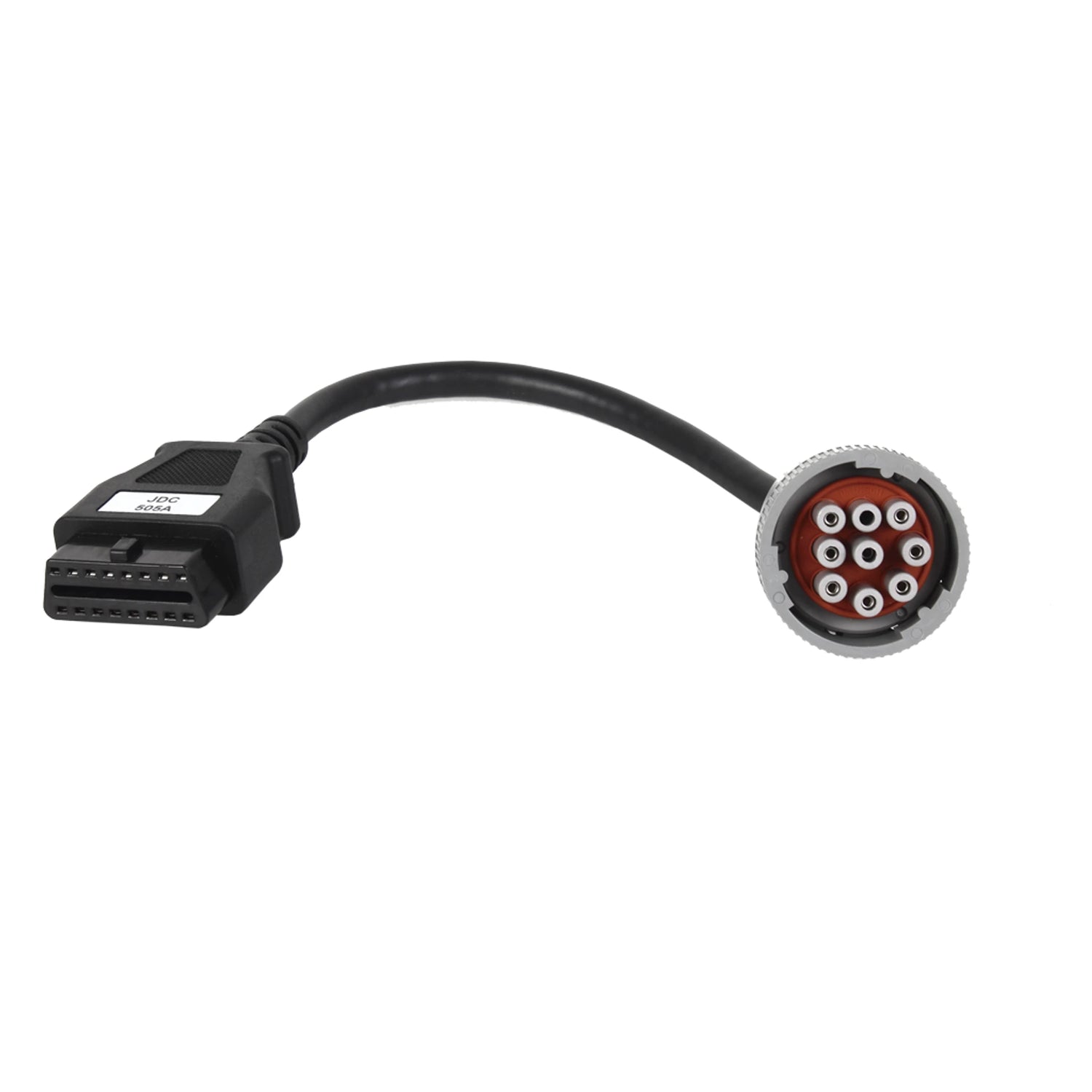

- JDC505A: Caterpillar/Perkins 9-polig, naar OBD2.

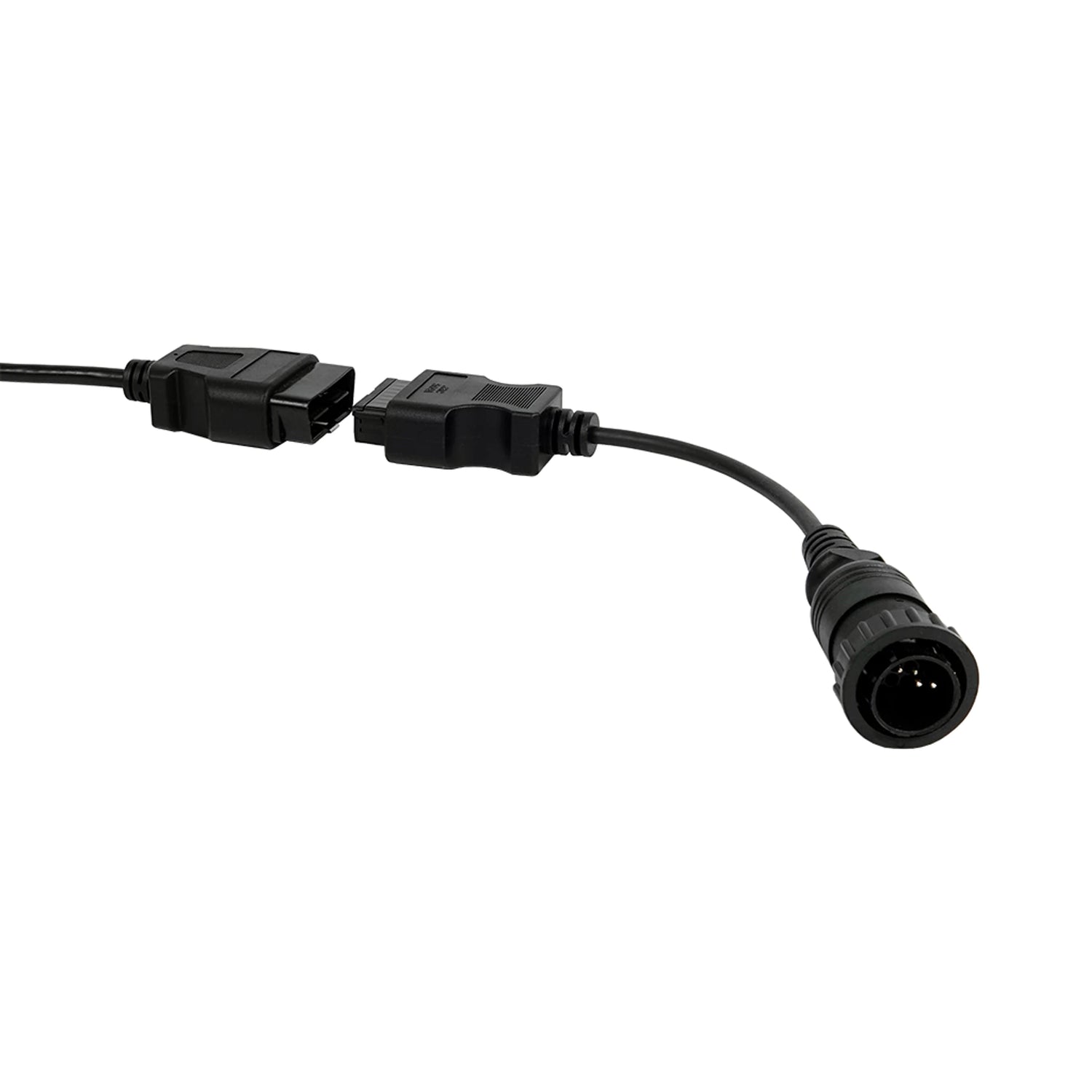

- JDC509A: Volvo CE, naar 16-pins OBD2.

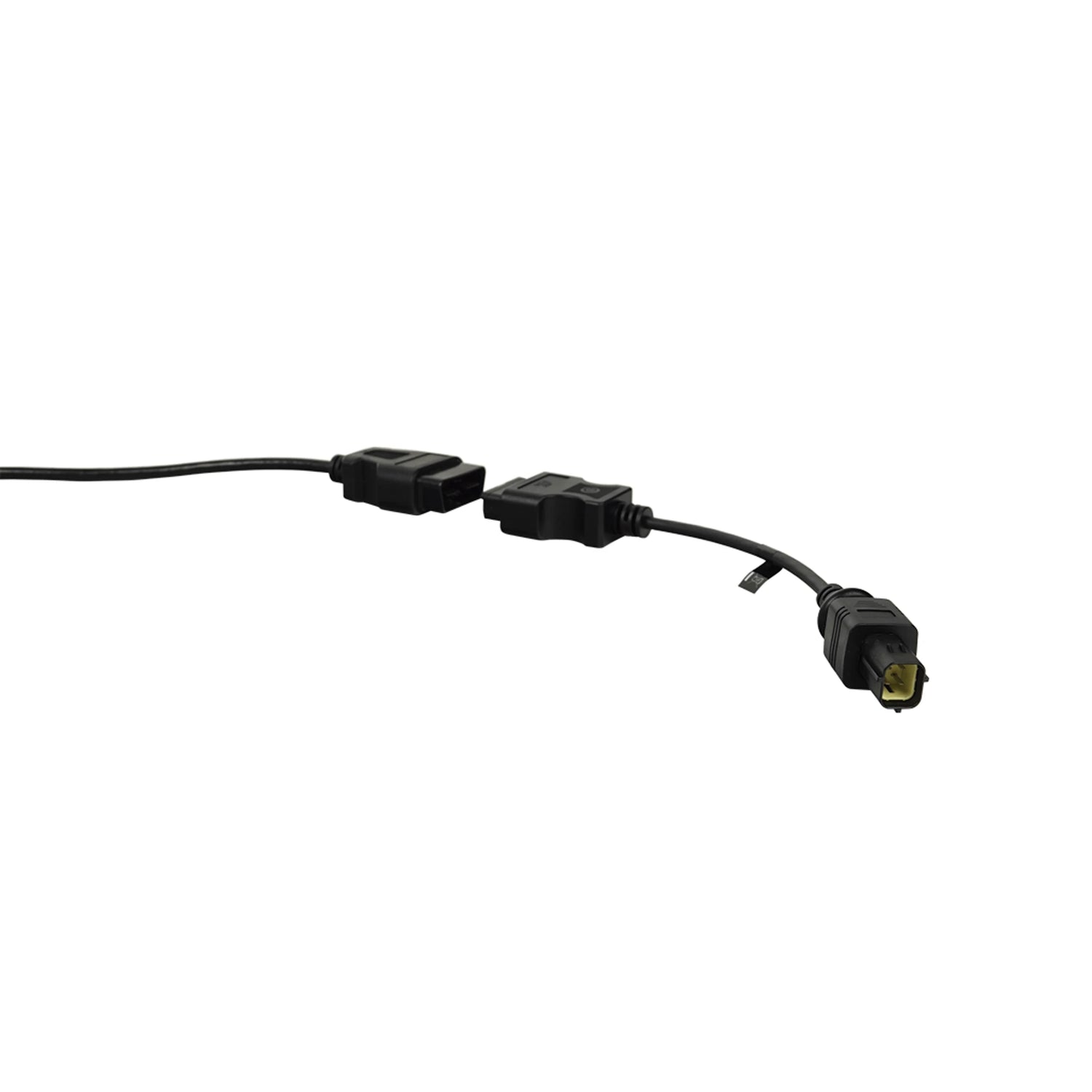

- JDC523A: Kubota 4-polig, naar OBD2.

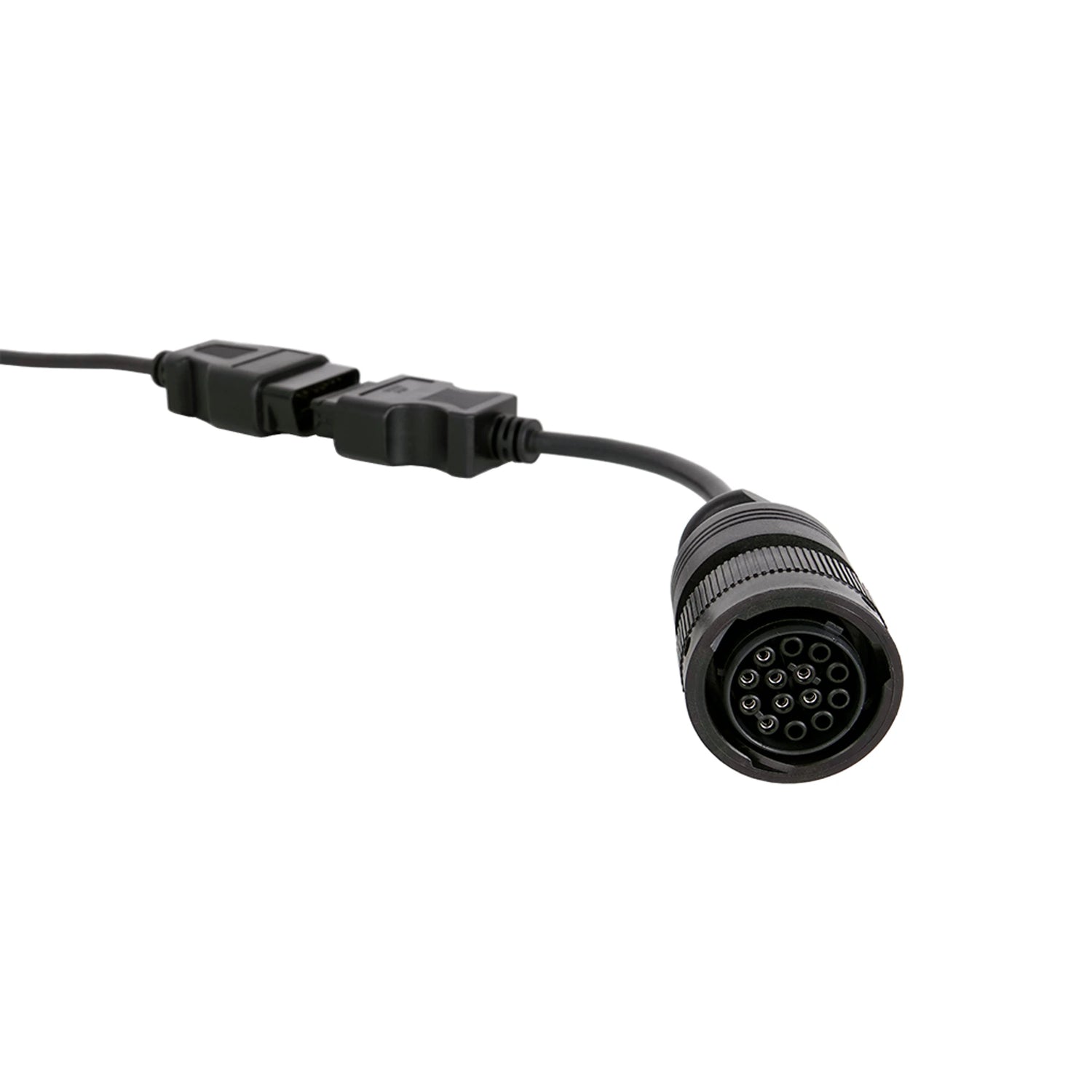

- JDC533A: Caterpillar 14-polig, naar OBD2.

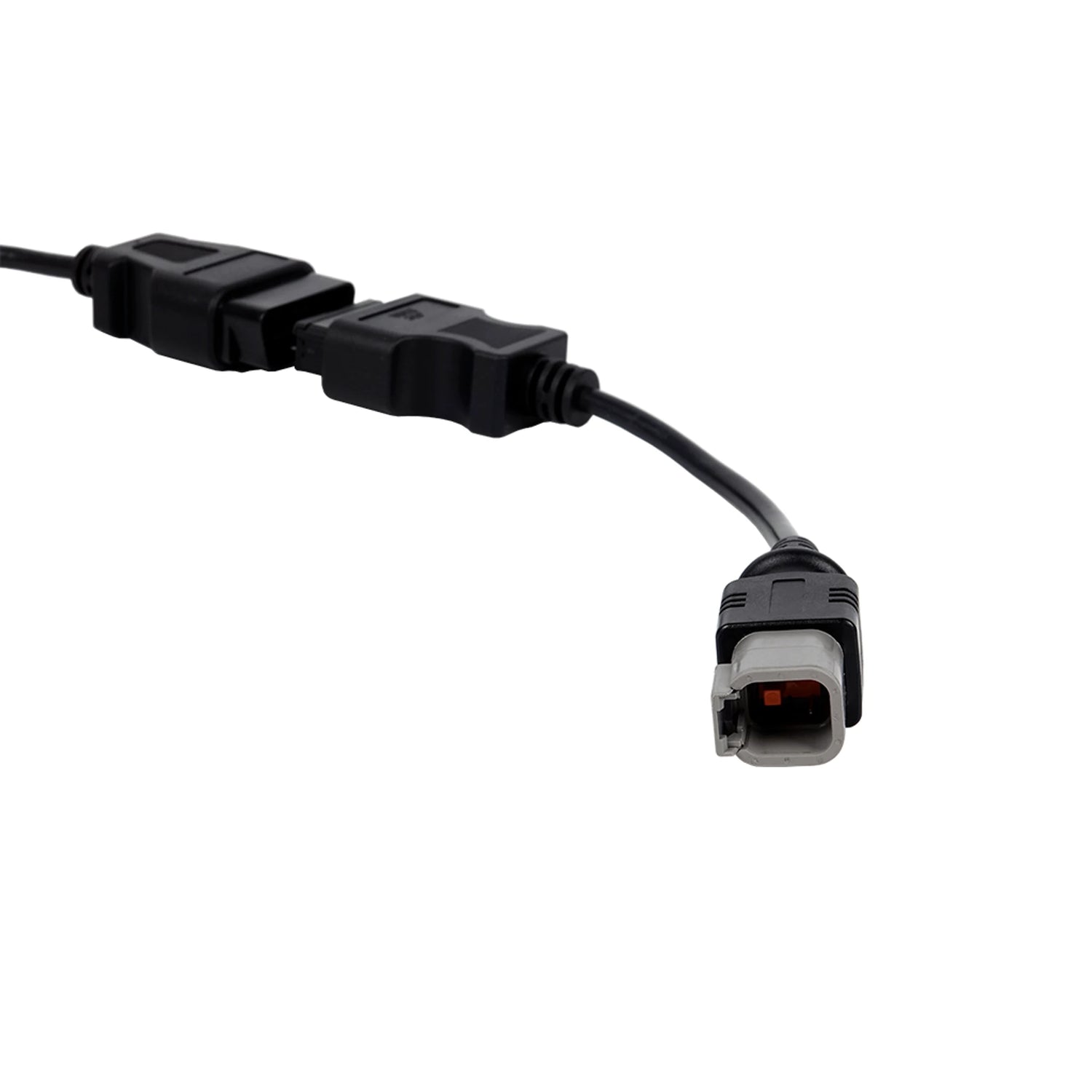

- JDC538A: Yanmar 6-polig, naar OBD2.
Wat u kunt doen
- Foutcodes: Lezen en wissen.
- Meetwaarden: Live in cijfers en grafiek.
- Onderhoudsintervallen: Waar de dekking dat biedt.
- Aanvullende acties: Reset en instellen per regeling.
Zo gebruikt u hem
- Aansluiting zoeken: Zoek de diagnoseaansluiting op de machine.
- Kabel kiezen: Kies de kabel die bij die stekker past.
- Aansluiten: Koppel hem aan uw Jaltest-diagnosekabel.
- Software starten: Open Jaltest OHW op de pc.
- Uitlezen: Kies merk en model en lees uit.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet de machine. Motoren van Deutz, Caterpillar, Perkins, Kubota en Yanmar worden als losse aandrijving ingebouwd, dus dezelfde aansluiting komt in machines van uiteenlopende bouwers voor.
Motoren:
- Deutz-motoren: Deutz-blokken bij tientallen machinebouwers; deze kabel valt ook onder Jaltest AGV en Jaltest MHE.
- Caterpillar- en Perkins-motoren: De motorkant van Caterpillar en Perkins, ook wanneer de machine van een ander merk is.
- Kubota-motoren: Kubota-blokken in compact materieel, van minigraver tot aggregaat.
- Yanmar-motoren: Yanmar-industriemotoren in compacte machines, hefwerktuigen en aggregaten.
Machines:
- Volvo Construction Equipment: Graafmachines, wielladers, dumpers, graders en walsen van Volvo CE.
- Caterpillar 14-polig: De machinekant van Caterpillar, naast de motoraansluiting van de JDC505A.
Genormeerde aansluiting:
- Deutsch 9-polig groen: De genormeerde J1939-aansluiting, die op nieuwer materieel merkonafhankelijk terugkomt.
Verpakkingsinhoud
- 1x Jaltest (JDC217.9) | 9-pins J1939 - 26-pins DB26 Verloopkabel | Bedrijfs- en Werkvoertuig
- 1x Jaltest (JDC504A) | Deutz 12-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor
- 1x Jaltest (JDC505A) | CAT/Perkins 9-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor
- 1x Jaltest (JDC509A) | Volvo 16-pins OBD - 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine
- 1x Jaltest (JDC523A) | Kubota 4-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor
- 1x Jaltest (JDC533A) | Caterpillar 14-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor
- 1x Jaltest (JDC538A) | Yanmar 6-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Technische specificaties
Algemeen
- De fabrikant van de kabel. Jaltest-kabels werken met de diagnoseapparatuur van Jaltest.Merk
- Jaltest (Cojali)
- Wat voor kabel het is. Een diagnosekabel verbindt met de diagnosestekker, een meetkabel meet een los onderdeel door.Soort kabel
- Verloopkabel
- Bij welk softwarepakket van Jaltest de kabel hoort. Je hebt een licentie voor die module nodig om de kabel te gebruiken.Jaltest-softwaremodule
- OHW bouw- en terreinmachines
- Voor welke soort voertuigen of machines de kabel bedoeld is. Zo zie je snel of hij past bij wat er in je werkplaats komt.Voertuigsoorten
- Bouw- en terreinmachine
Diagnosefuncties
- Of je foutcodes niet alleen kunt lezen maar ook wissen. Bij sommige systemen kan alleen lezen.Foutcodes wissen
- Ja
Gebruik
- Referentienummer
- 70002030
Overige specificaties
- Aantal kabels
- 7 stuks
- Inhoud
- JDC217.9, JDC504A, JDC505A, JDC509A, JDC523A, JDC533A en JDC538A
- Toepassing
- Merkeigen diagnoseaansluitingen op Off-Highway machines
- Interface
- Jaltest Link V8.1 en V9; de JDC217.9 werkt alleen op de V9
