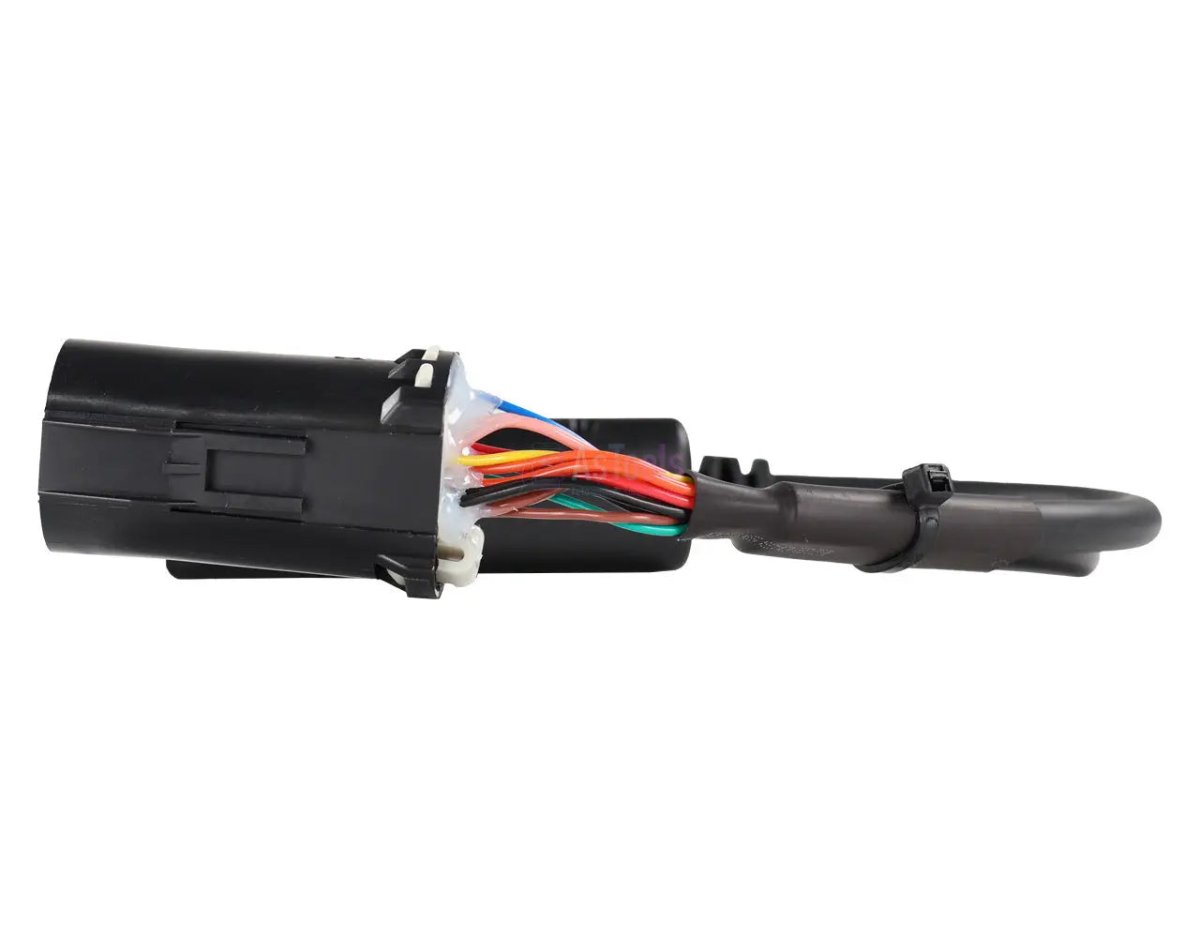

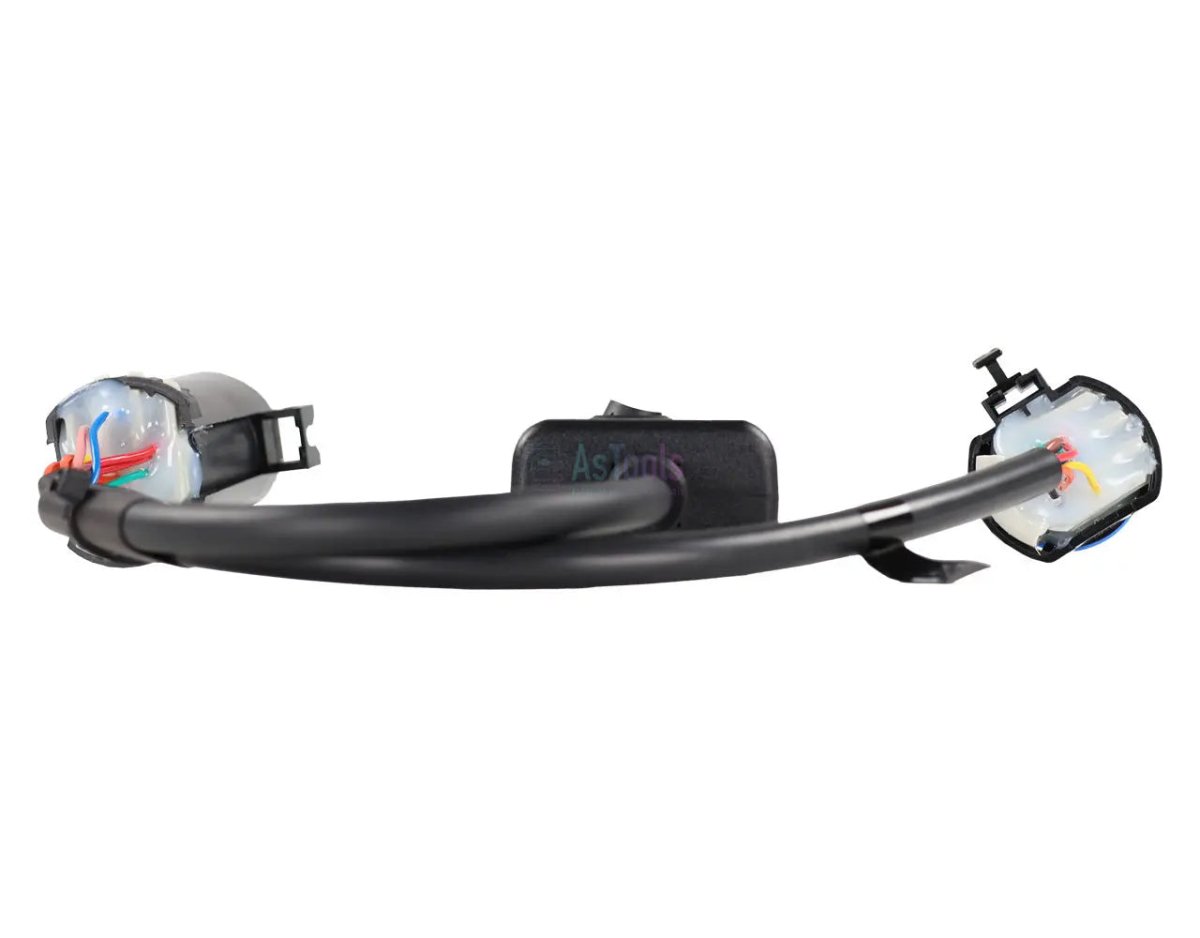

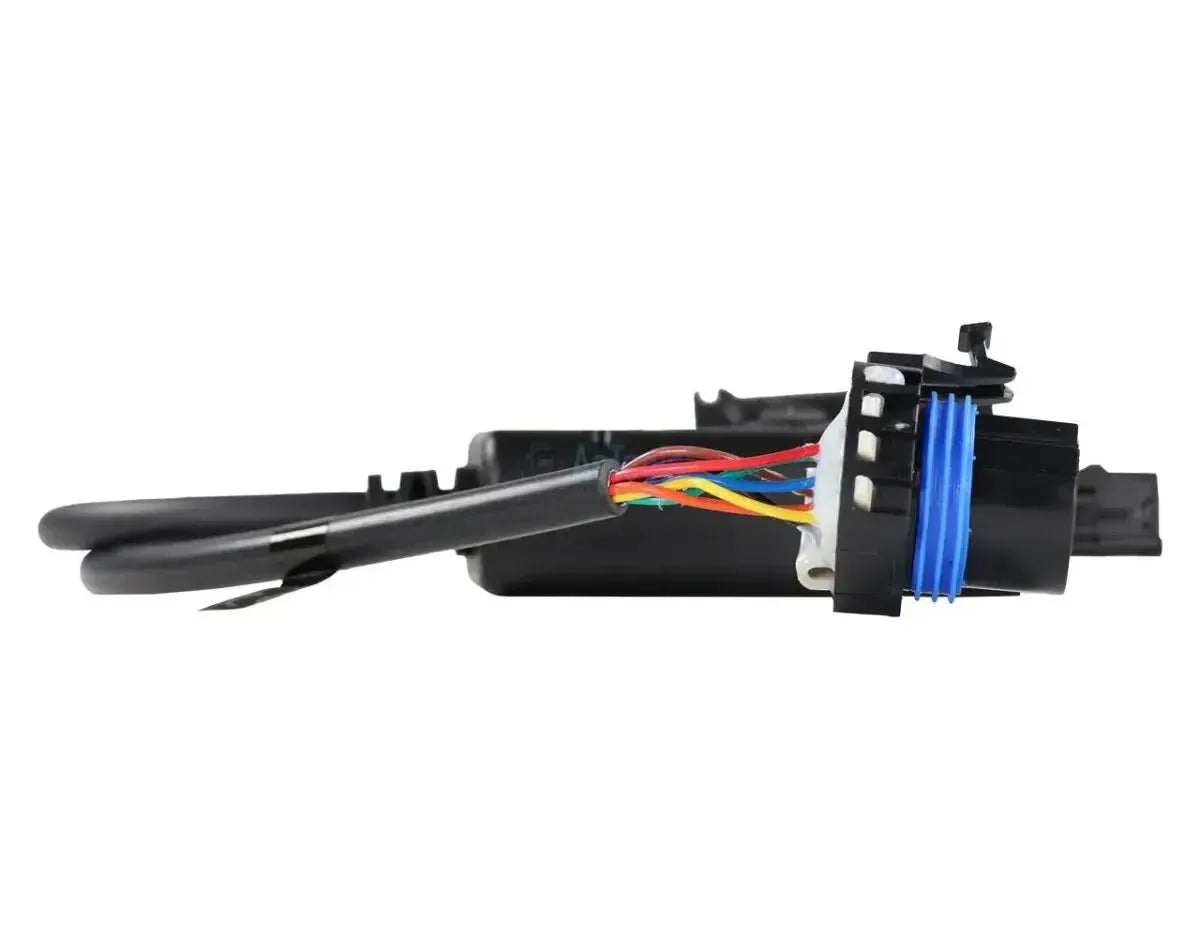

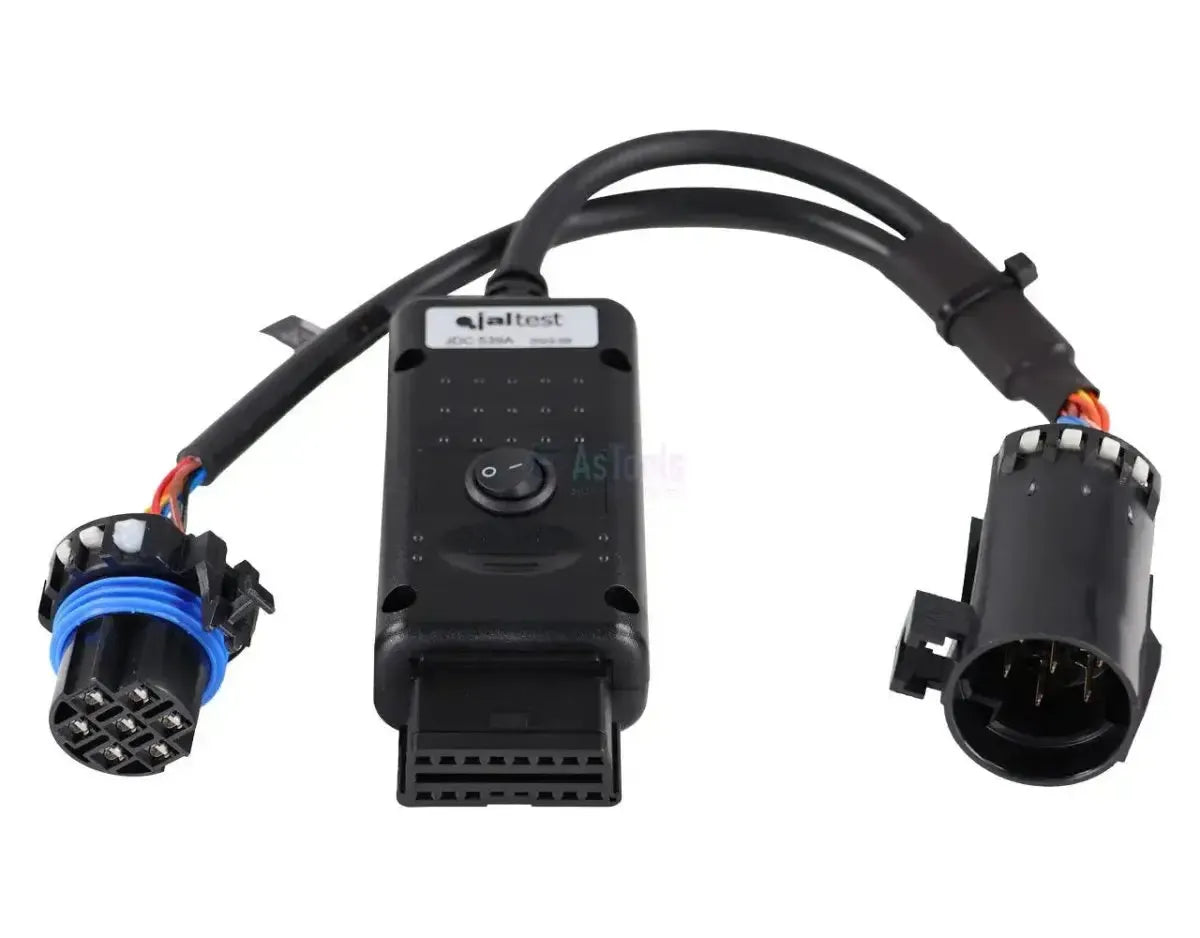

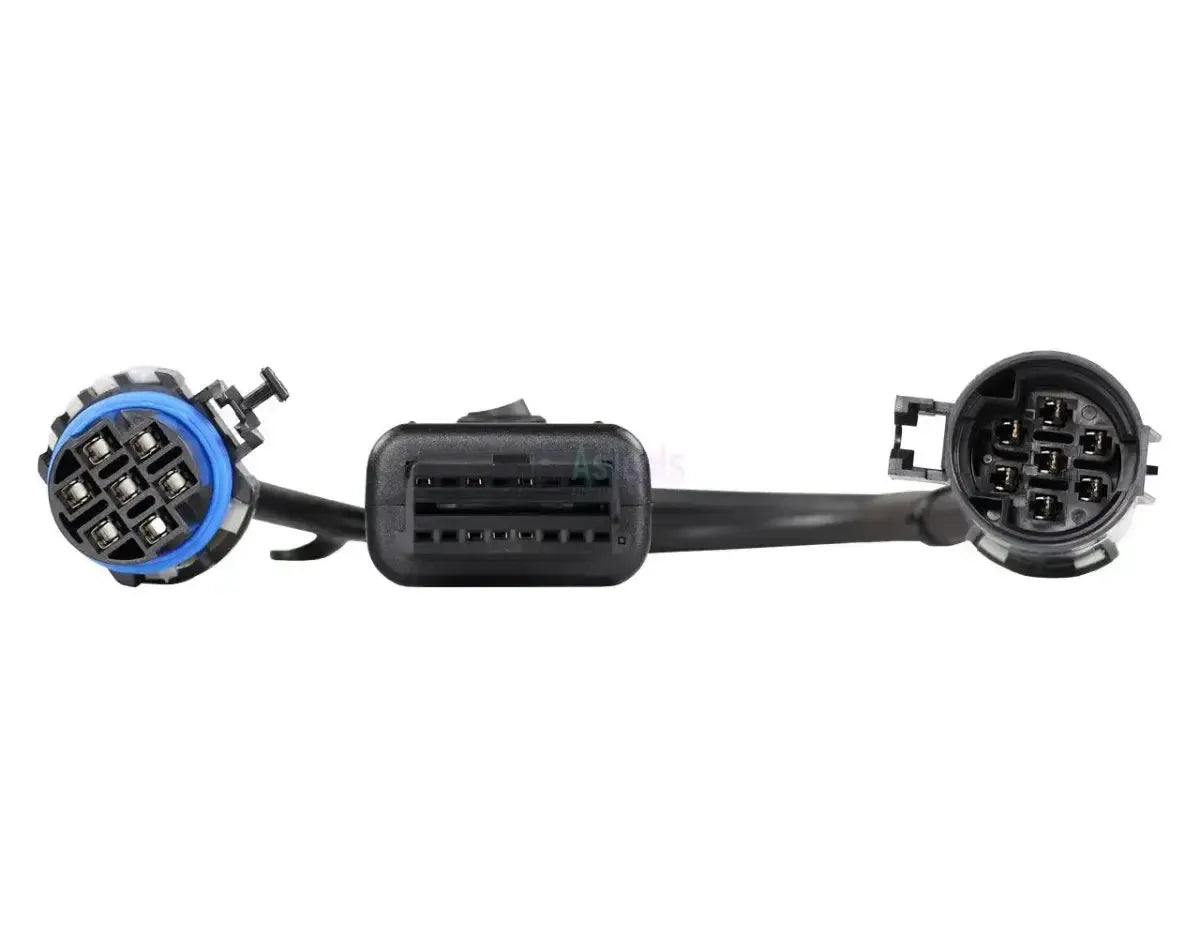

De Jaltest JDC539A sluit compacte Bobcat-machines aan op uw Jaltest-apparatuur en splitst zich aan de machinezijde in twee ronde stekkers. De eerste tak heeft contactbussen achter een opvallende blauwe afdichtring; de tweede tak is de tegenhanger daarvan, met pennen in een gladde zwarte huls. Aan de interfacezijde eindigt de kabel in de 16-pins OBD2 en hij meet 38,5 tot 41,5 cm.

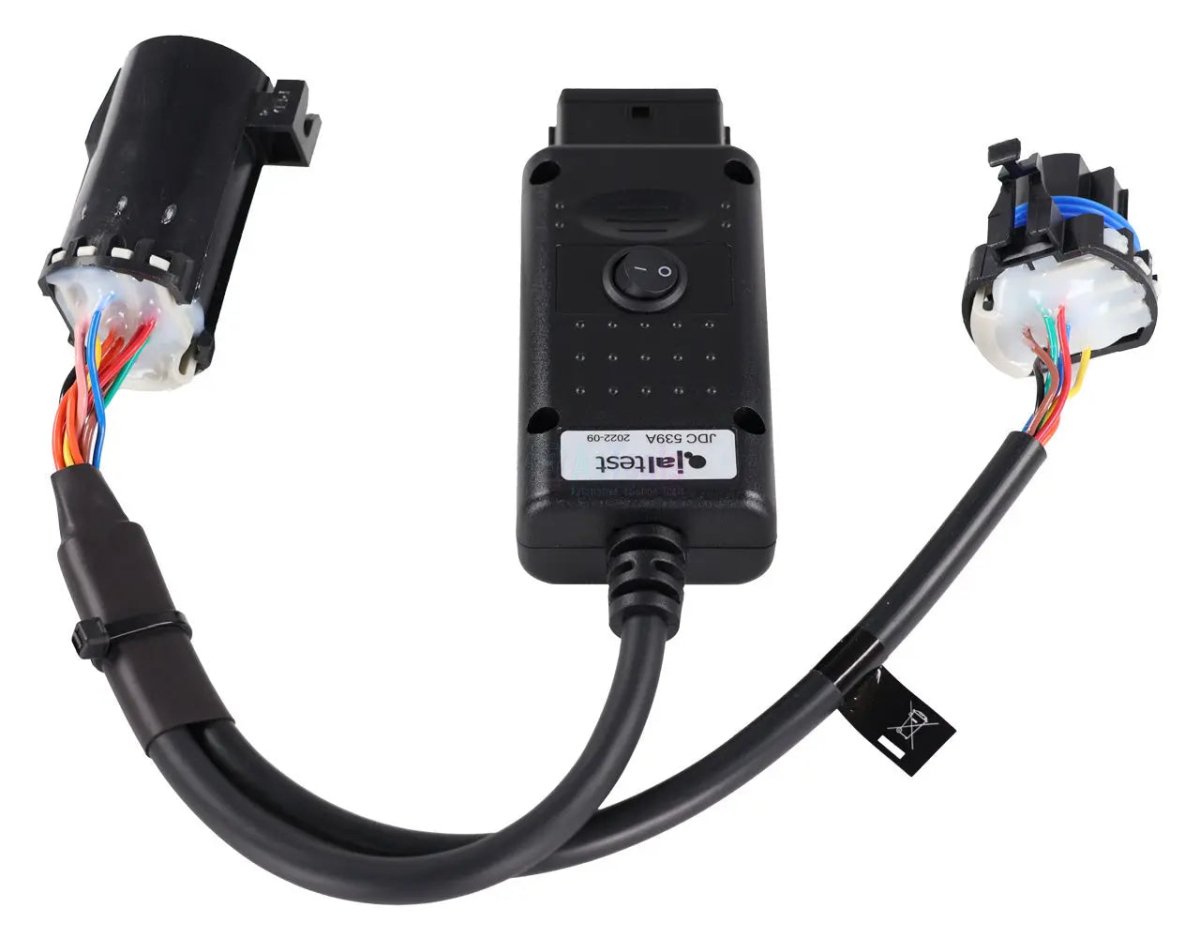

Halverwege zit een zwart tussenstuk met een schakelaar in twee standen, gemerkt O en I. Daarachter bereikt de Jaltest-software de machinecomputer GATEWAY, de elektronische modules ACS en SJC, de aandrijving DRIVE, de hydrauliekregeling AUX, de motorregelingen DL02 en DM02 en de E-CDIS Kubota, de nabehandelingsregeling DCU en het instrumentenpaneel LHP. Bij dat laatste blijft het bij meetwaarden en ECU-gegevens; foutcodes staan daar niet in de dekking. De kabel valt onder Jaltest OHW.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via de dubbele aansluiting benadert u met de Jaltest-software zowel de machinesystemen als de motorregeling van de Bobcat. Welke eenheden aanwezig zijn, verschilt per serie en per uitvoering. De opsomming hieronder komt uit de Bobcat-dekking, met per eenheid de functies die daar beschikbaar zijn.
Regeleenheden die u kunt benaderen
- GATEWAY, centrale machinecomputer: De hoofdcomputer van de schrank- en rupsladers.
- ACS en SJC, elektronische modules: De regelingen voor de bediening en de joystickbesturing.
- DRIVE, aandrijving: De regeleenheid van de rijaandrijving.
- AUX, aanvullende hydrauliek: De regeling van de extra hydrauliek voor aanbouwdelen.
- DL02 (CAN) en DM02 (CAN), motorregeleenheden: De motorregelingen van Bobcat zelf.
- E-CDIS Kubota, elektronische dieselregeling met commonrail-inspuiting: De motorregeling van de Kubota-blokken, met aanvullende acties in de dekking.
- DCU, uitlaatgasnabehandeling: De regeling van het nabehandelingssysteem op machines die dat hebben.
- LHP, instrumentenpaneel: Het paneel waarvan u meetwaarden en ECU-gegevens uitleest.
Wat u kunt doen
- Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen, met de omschrijving van de storing.
- Meetwaarden bekijken: De actuele waarden van de aangesloten sensoren, in cijfers en in grafiek.
- Onderhoud raadplegen: De onderhoudsintervallen en de uitgevoerde werkzaamheden van de machine, met een servicerapport.
- Aanvullende acties uitvoeren: De extra procedures per regeleenheid. Bij deze machines beschikbaar op de E-CDIS Kubota.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Deze kabel past op elke compacte Bobcat met de dubbele 6+6-pins aansluiting, te herkennen aan de blauwe afdichtring op de ene helft. Voor compacte machines is nooit een OBD-verplichting ingevoerd, dus het bouwjaar zegt hier weinig; controleer de aansluiting aan de machine zelf voordat u bestelt. Onderstaande series staan in de Bobcat-dekking.
Bobcat:
- S500-serie (schranklader)
- S600-serie (schranklader)
- S700-serie (schranklader)
- T500-serie (rupsschranklader)
- T600-serie (rupsschranklader)
- T700-serie (rupsschranklader)
- E50-serie (minigraafmachine)
- E85-serie (minigraafmachine)
Verpakkingsinhoud
- 1x Jaltest (JDC539A) | Bobcat 6+6-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | JDC539A |
| Type | Verloopkabel |
| Toepassing | Bobcat schrankladers, rupsschrankladers en minigraafmachines |
| Lengte | 38,5 tot 41,5 cm |
| Interface | Jaltest Link V8.1 en V9 |
| Aansluiting machinezijde | 6+6-pins OBD (twee ronde stekkers: één met contactbussen en blauwe afdichtring, één met pennen) |
| Aansluiting interfacezijde | 16-pins OBD2 |
| Regeleenheden | GATEWAY, ACS, SJC, DRIVE, AUX, DL02, DM02, E-CDIS Kubota, DCU en LHP |
| Segment | Verbrandingsmotor |
| Jaltest-module | Jaltest OHW (bouw- en terreinmachines) |
