Jaltest  |  SKU: JDC529A

Jaltest (JDC529A) | Claas 7-pins OBD - 16-pins OBD2 Verloopkabel | Landbouwvoertuig

€116,95 incl.
€96,65 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

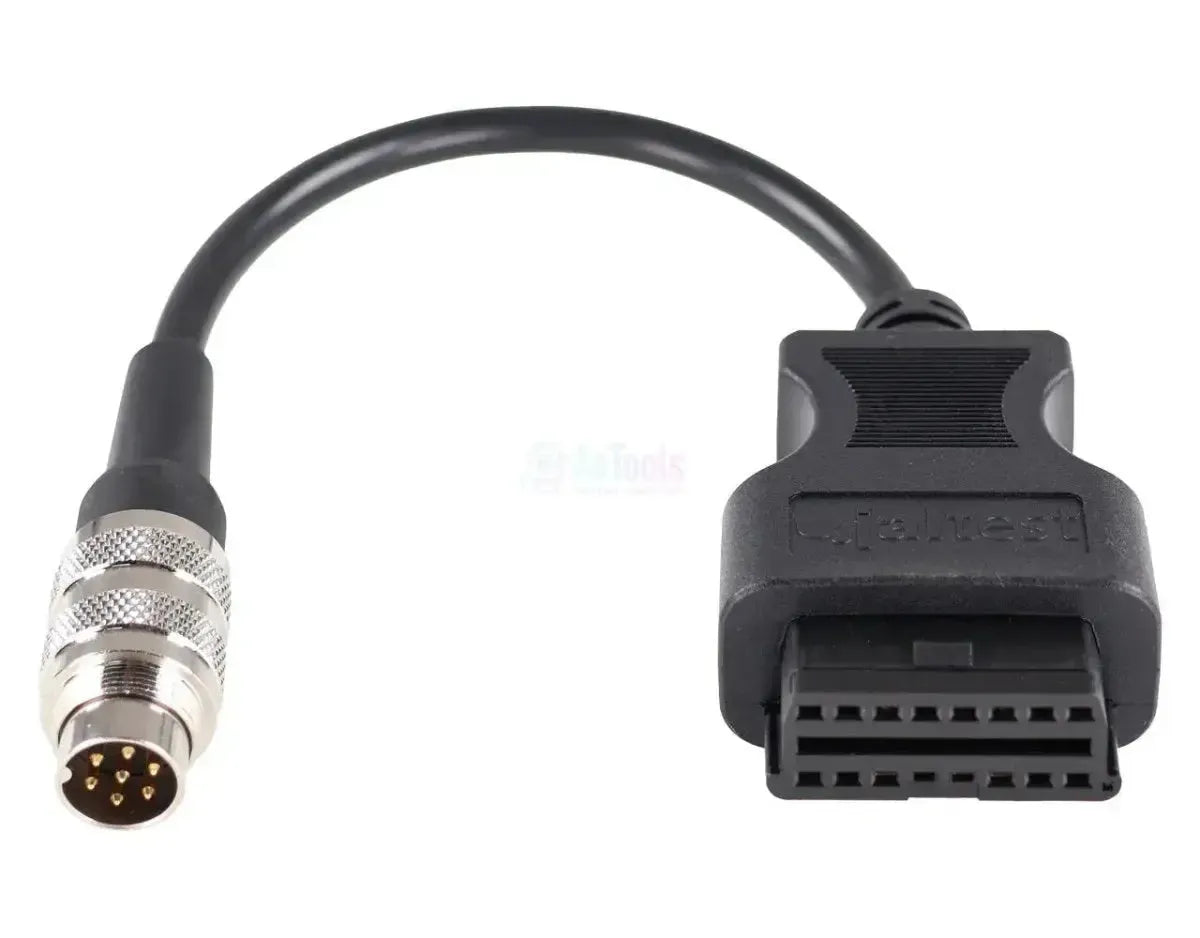

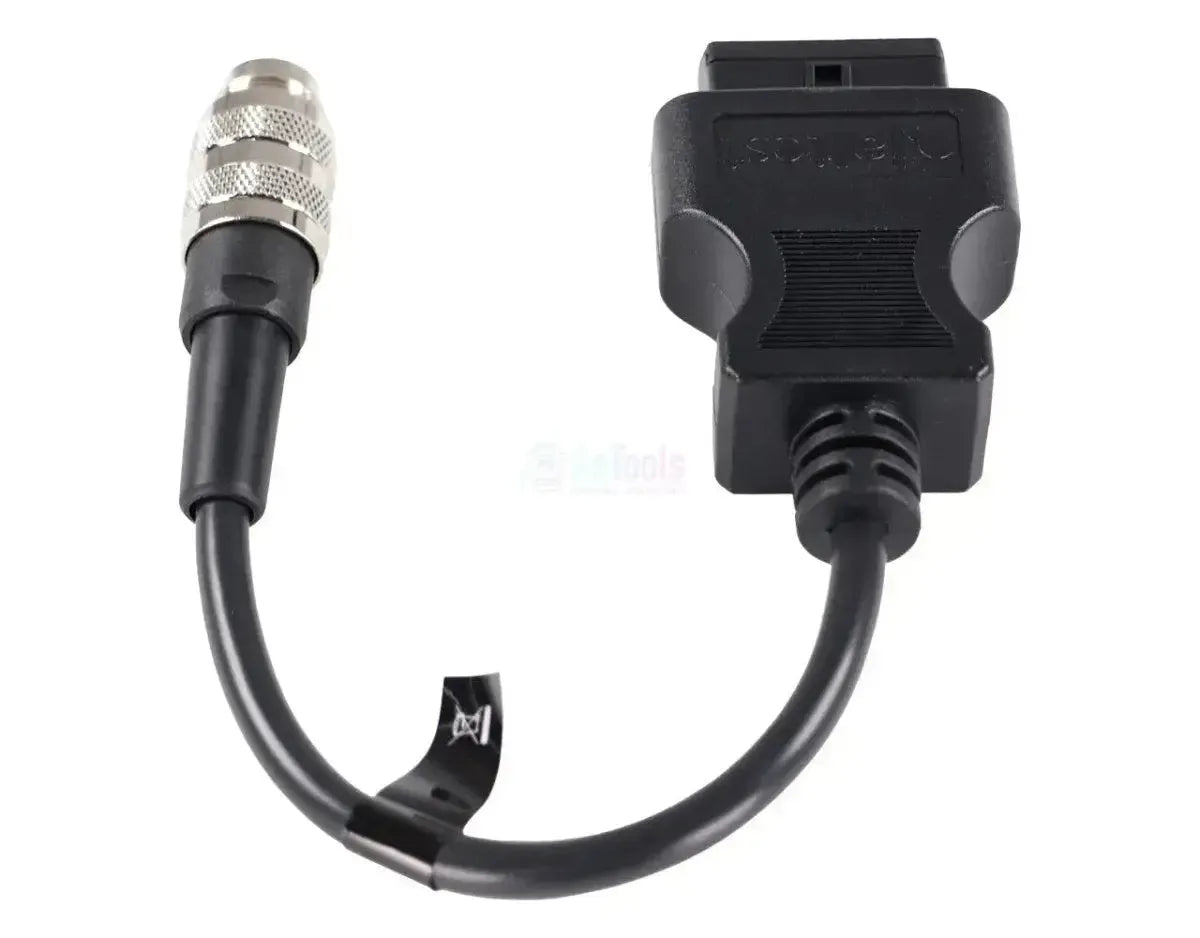

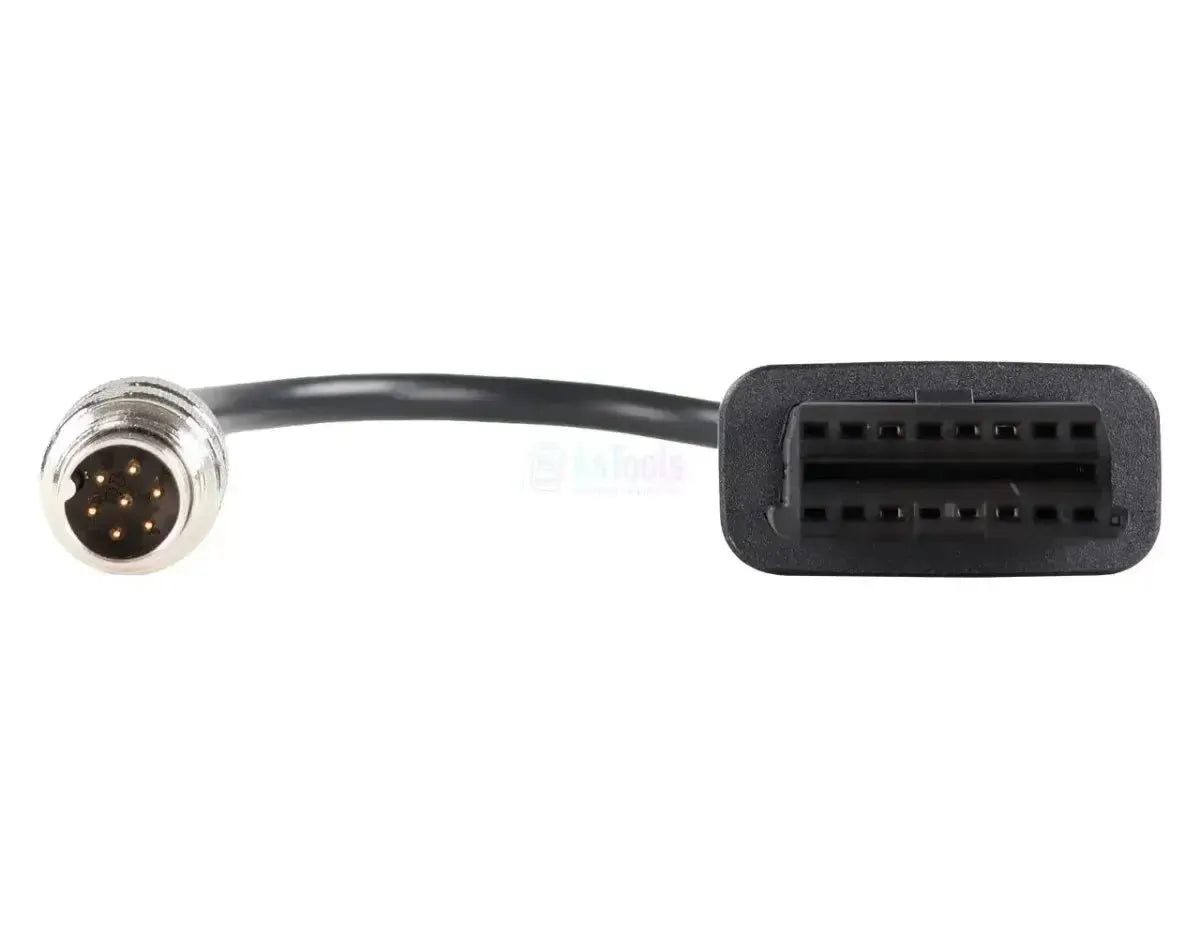

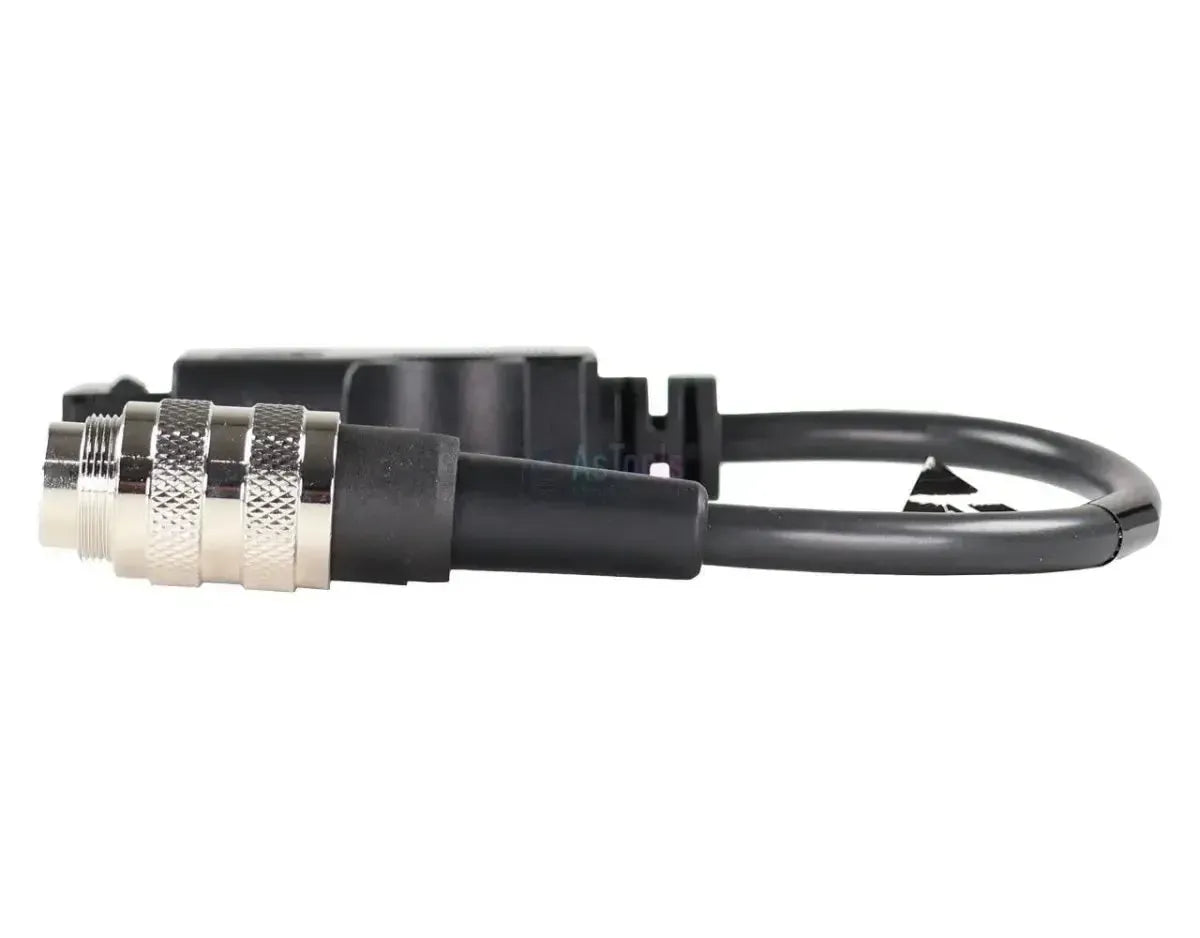

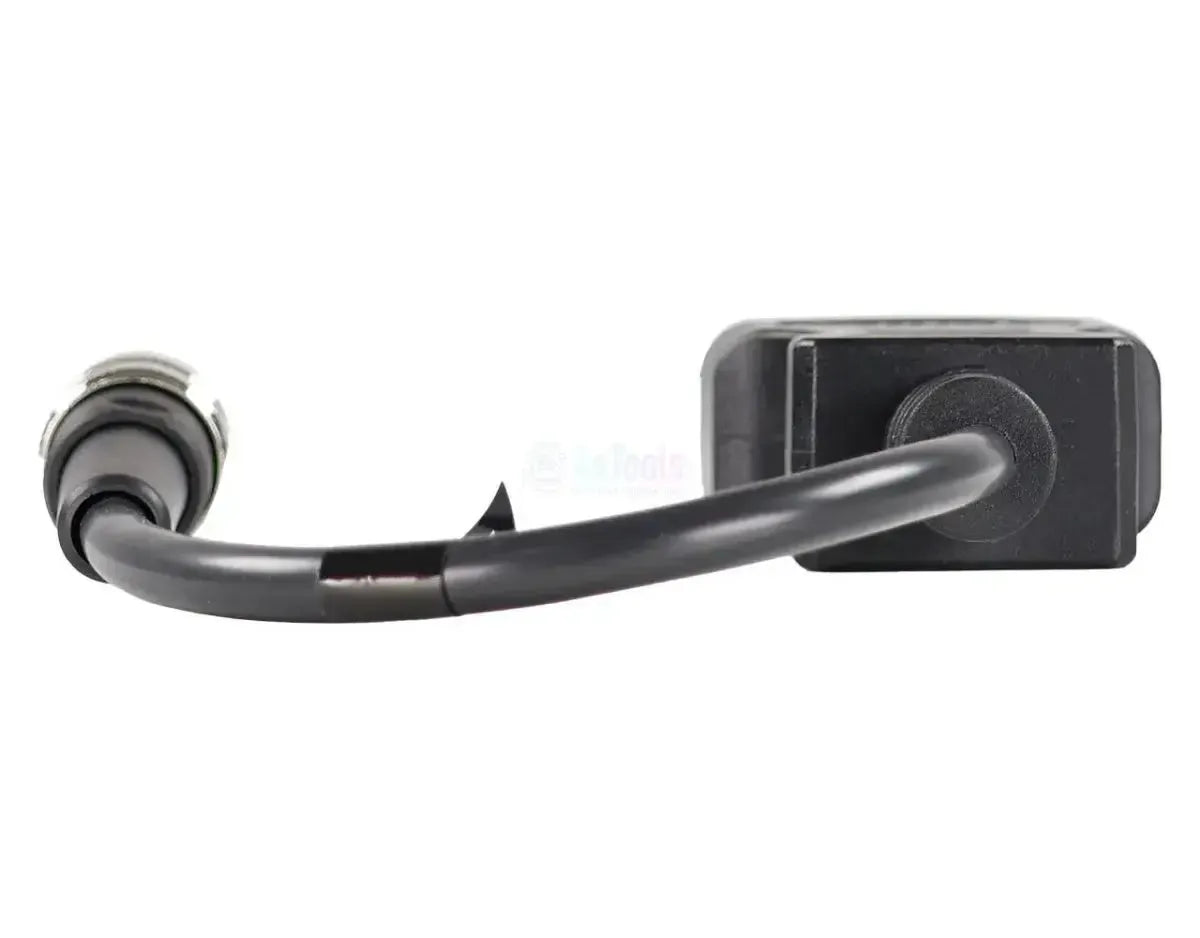

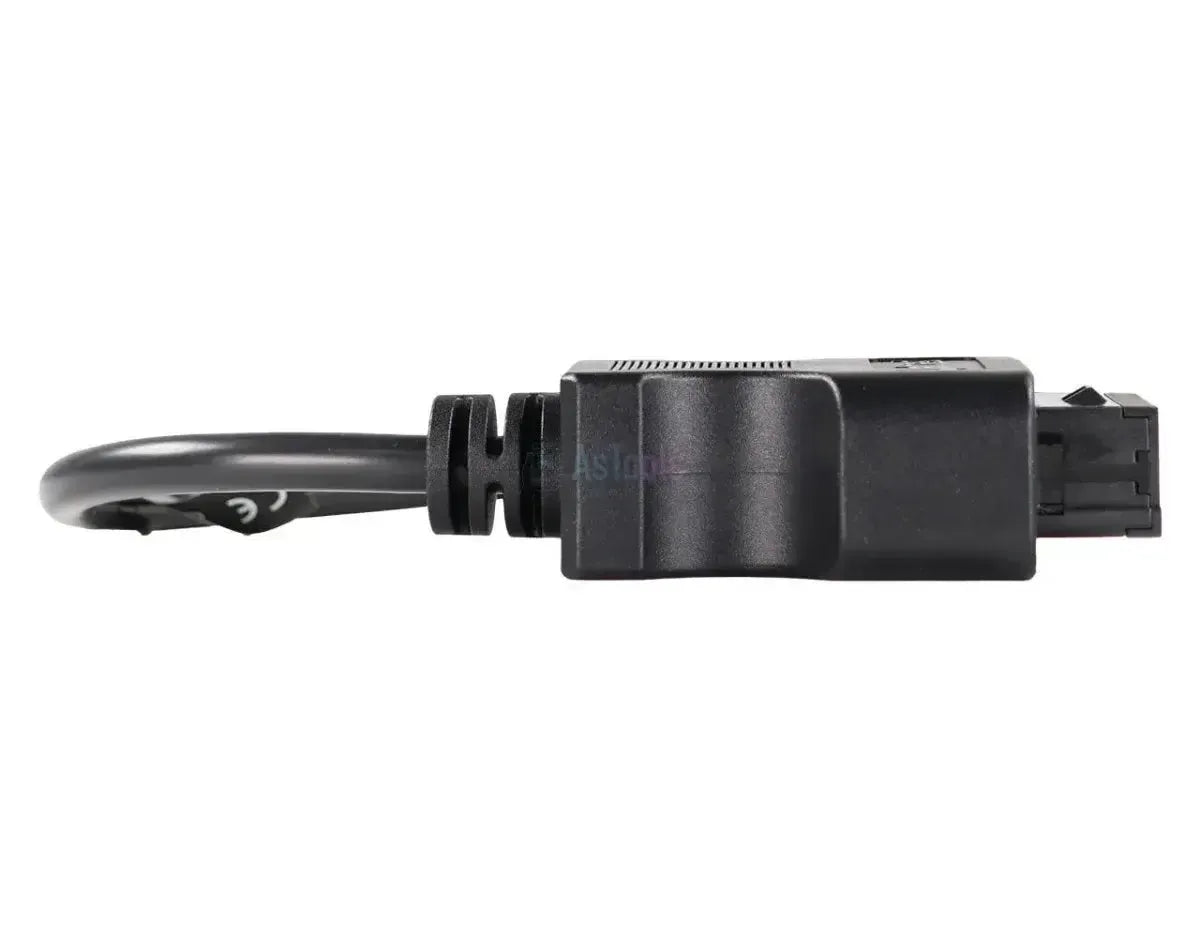

De Jaltest JDC529A koppelt de 7-polige ronde diagnoseaansluiting van Claas-maaidorsers en de Xerion-serie aan de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een compacte verchroomde metalen stekker met kartelmoer en zeven vergulde pennen: Zes in een kring rond één middenpen. Het snoer meet 28 tot 30 cm en de kabel is opgegeven voor de Jaltest Link V8.1.

Via die koppeling komt de Jaltest-apparatuur op het machinenetwerk en daarmee bij de volledige oogstmachinediagnose. Naast de motorregelingen — de Caterpillar-eenheden en het MR unit-pompsysteem — en de motorinterface ADM 2 / ADM 3 bereikt u ook de eenheden van het dorsproces zelf: De zeefregeling SAM, de rotorkleppen RTR, de verspreider RSM en de opbrengstmeting YMM. Hoeveel daarvan aanwezig is, verschilt sterk per serie: Een MEGA voert alleen ADM 2/3, de MR-motorregeling en SCR, een LEXION ruim twintig eenheden. De kabel valt onder Jaltest AGV (landbouwvoertuigen).

PLUSPUNTEN

✔Bereikt de regeleenheden van het dorsproces: SAM (zeven), RTR (rotorkleppen), RSM (verspreider), GUA (graantankkleppen) en YMM (opbrengstmeting).
✔Alle Caterpillar-motorregelingen die Claas toepast (3126 B, C-6.6, C-9, C-9.3 en C-13, zowel CDL als J1939), plus het MR unit-pompsysteem.
✔Ook de motorinterface ADM 2 / ADM 3, de boordcomputers VBM en XIF en de GPS-spoorvolging ATP.
✔Met 28 tot 30 cm een korte kabel, handig op het krappe aansluitpunt van een maaidorser.

AANDACHTSPUNTEN

✕Opgegeven voor de Jaltest Link V8.1. Onder referentienummer JDC529A9 bestaat dezelfde 7-polige Claas-kabel als aparte uitvoering.
✕Alleen voor de 7-polige aansluiting; dezelfde machines komen ook voor met een 8-polige stekker, waarvoor de JDC530A is bedoeld.
✕De twee stekkers lijken sterk op elkaar: Tel de pennen in de buitenring, want zes rond een middenpen is deze kabel en zeven rond een middenpen is de JDC530A.
✕De hefinrichting EHC van de Xerion heeft in de dekking beperktere mogelijkheden dan de overige regeleenheden.

Toepassingen en functionaliteiten

Via deze 7-polige verbinding benadert u met de Jaltest-software de regeleenheden van de maaidorser of de Xerion. Welke eenheden aanwezig zijn, verschilt sterk per serie en per bouwjaar: Een MEGA voert er een handvol, een LEXION ruim twintig. Onderstaande eenheden komen uit de Claas-dekking van Jaltest.

Regeleenheden die u kunt benaderen

  • Centrale computer ADM 2 en ADM 3: De interface tussen de machineregeling en de motor.
  • Centrale computer VBM en XIF: De boordcomputers van respectievelijk de maaidorser en de Xerion.
  • Motormanagement MR, unit-pompsysteem: De op Mercedes gebaseerde motorregeling met unit-pompsysteem.
  • Motormanagement ECM Caterpillar 3126 B, C-6.6, C-9, C-9.3 en C-13 (CDL en J1939): De Caterpillar-motorregelingen van de LEXION- en Xerion-modellen.
  • Transmissie EHS, GDM, TCU en VDC: De rijaandrijving en de transmissieregeling.
  • Oogstsysteem ACU, SAM (zeefregeling), RTR (rotorkleppen), RSM (verspreider), GUA (graantankkleppen) en YMM (opbrengstmeting): De regeleenheden van het dorsproces.
  • Uitlaatgasnabehandeling SCR/DEF en SCR Bluetec: De AdBlue-systemen van de nieuwere machines.
  • Besturing ATP (spoorvolging via GPS) en ESM (elektrohydraulische besturing): De stuur- en spoorvolgsystemen.
  • Hydrauliek EHC (hefinrichting) en HYD (bedieningspaneel ventielen), elektronische module OPM (armsteunbediening) en EXT, en verlichting WLP: De overige eenheden van de Xerion en de maaidorsers.

Wat u kunt doen

  • Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen, met de omschrijving van de gedetecteerde storing.
  • Meetwaarden bekijken: De actuele waarden van de sensoren die de regeleenheid beheert, met de mogelijkheid alarmgrenzen in te stellen.
  • Onderhoudsintervallen raadplegen: Beschikbaar bij onder meer de Caterpillar-motorregelingen en het SCR Bluetec-systeem.
  • Diagnosewaarschuwingen bekijken: Beschikbaar bij onder meer de ADM 2-interface en de MR-motorregeling.
  • Aanvullende acties uitvoeren: Beschikbaar bij het SCR Bluetec-uitlaatgasnabehandelingssysteem.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Claas-maaidorser en Xerion met de 7-polige ronde diagnoseaansluiting in de cabine. Onderstaande series voert Jaltest AGV in de dekking; binnen dezelfde series komt daarnaast de 8-polige uitvoering voor, omdat in de landbouw nooit een gestandaardiseerde aansluiting is voorgeschreven.

Claas:

  • XERION: (1997 - heden)
  • LEXION-serie (maaidorser)
  • TUCANO-serie (maaidorser)
  • TRION-serie (maaidorser)
  • MEDION-serie (maaidorser)
  • AVERO-serie (maaidorser)
  • MEGA-serie (maaidorser)
  • DOMINATOR-serie (maaidorser)
💡
Goed om te weten: De ronde diagnoseaansluiting zit in de cabine en heeft een verchroomde metalen huls. Claas gebruikt op deze machines twee bijna gelijke stekkers, die alleen in penaantal verschillen: Zeven pennen hoort bij deze kabel, acht pennen bij de JDC530A. Tel de pennen in de aansluiting op uw machine voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC529A) | Claas 7-pins OBD - 16-pins OBD2 Verloopkabel | Landbouwvoertuig

Technische specificaties

Specificatie Omschrijving
Merk Jaltest (Cojali)
Referentienummer JDC529A
Type Verloopkabel
Toepassing Claas-maaidorsers en Xerion met de 7-polige ronde aansluiting
Lengte 28 - 30 cm
Interface Jaltest Link V8.1
Aansluiting machinezijde 7-pins OBD (rond, verchroomd metaal; zes pennen in een kring rond één middenpen)
Aansluiting interfacezijde 16-pins OBD2
Regeleenheden ADM 2 en ADM 3, VBM en XIF, MR, ECM Caterpillar 3126 B / C-6.6 / C-9 / C-9.3 / C-13, EHS, GDM, TCU en VDC, ACU, SAM, RTR, RSM, GUA en YMM, SCR/DEF en SCR Bluetec, ATP en ESM, EHC, HYD, OPM, EXT en WLP
Segment Landbouwvoertuig
Jaltest-module Jaltest AGV (landbouwvoertuigen)
