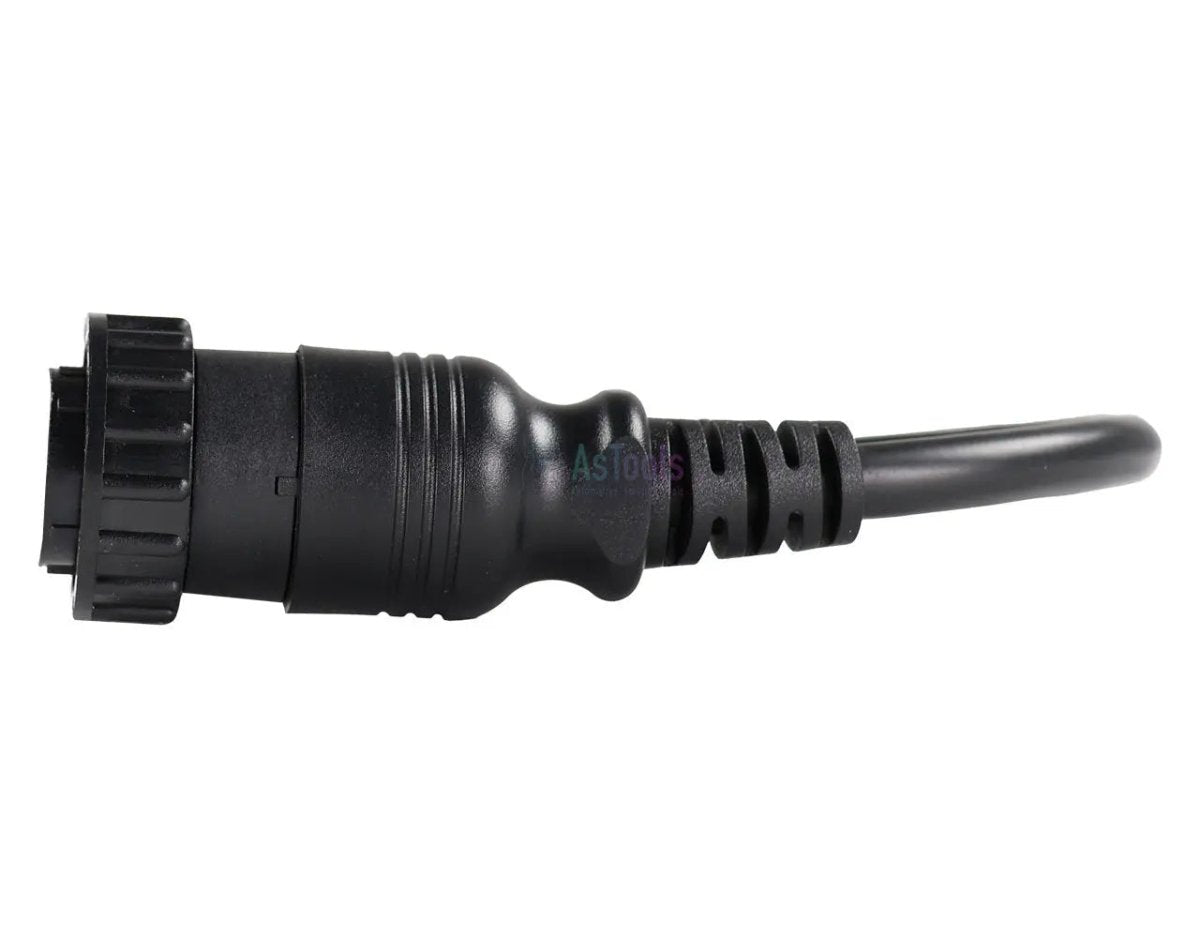

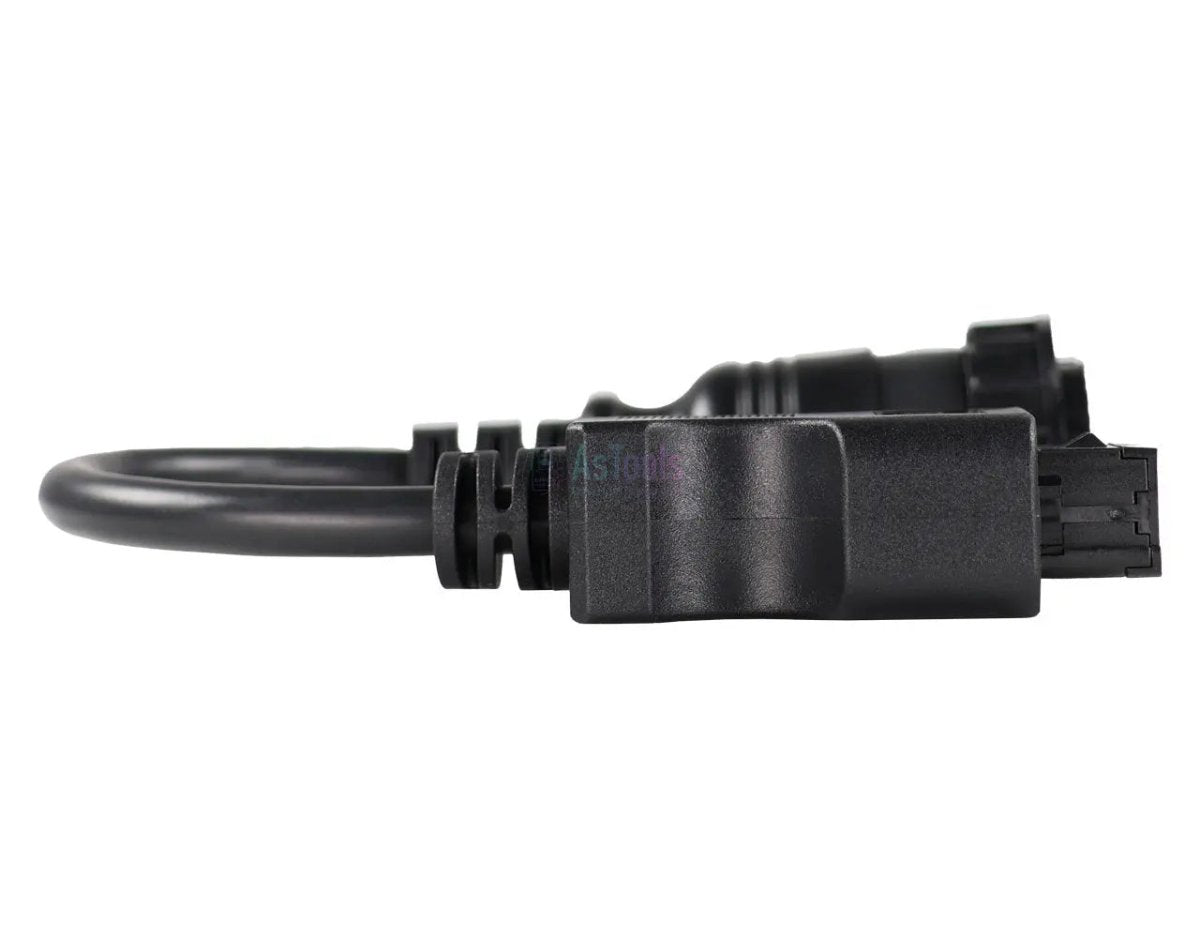

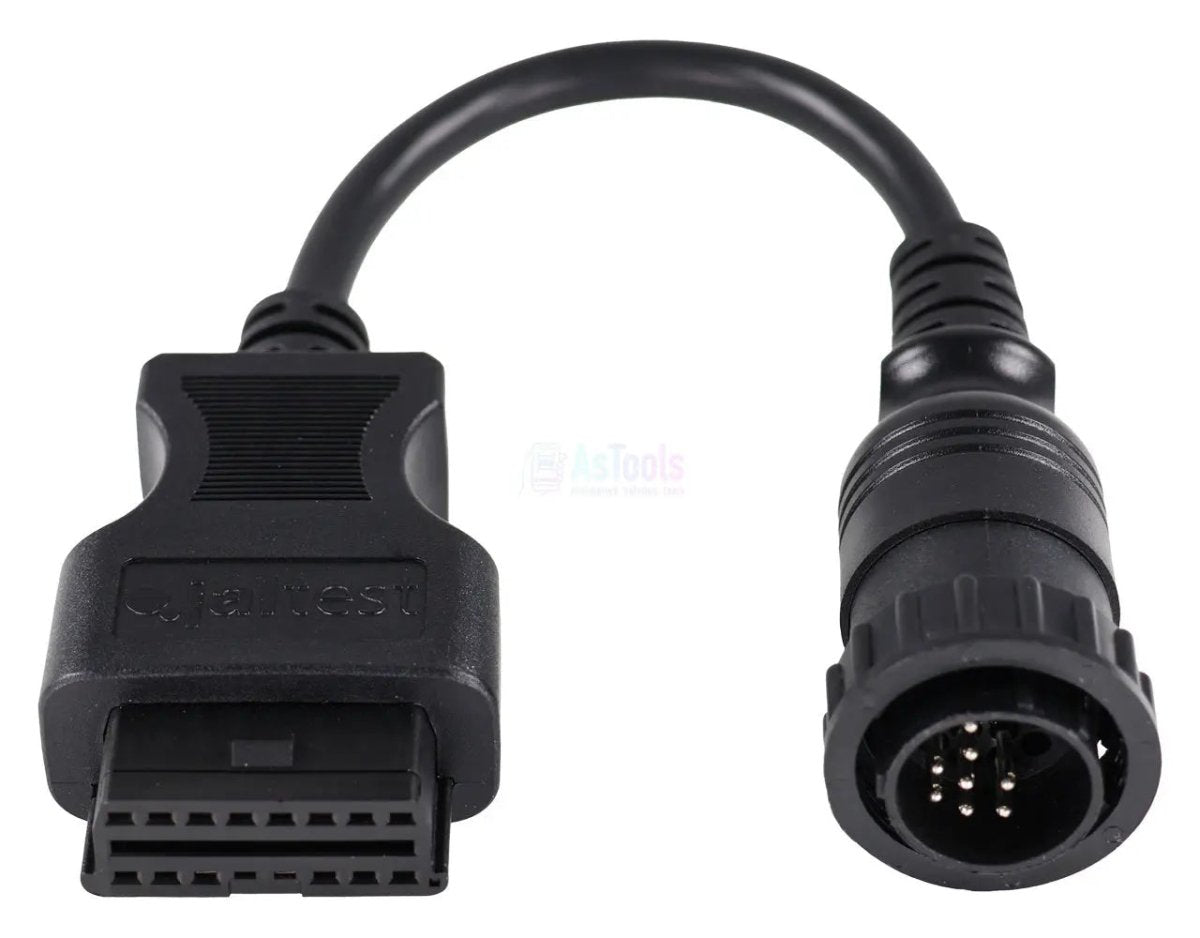

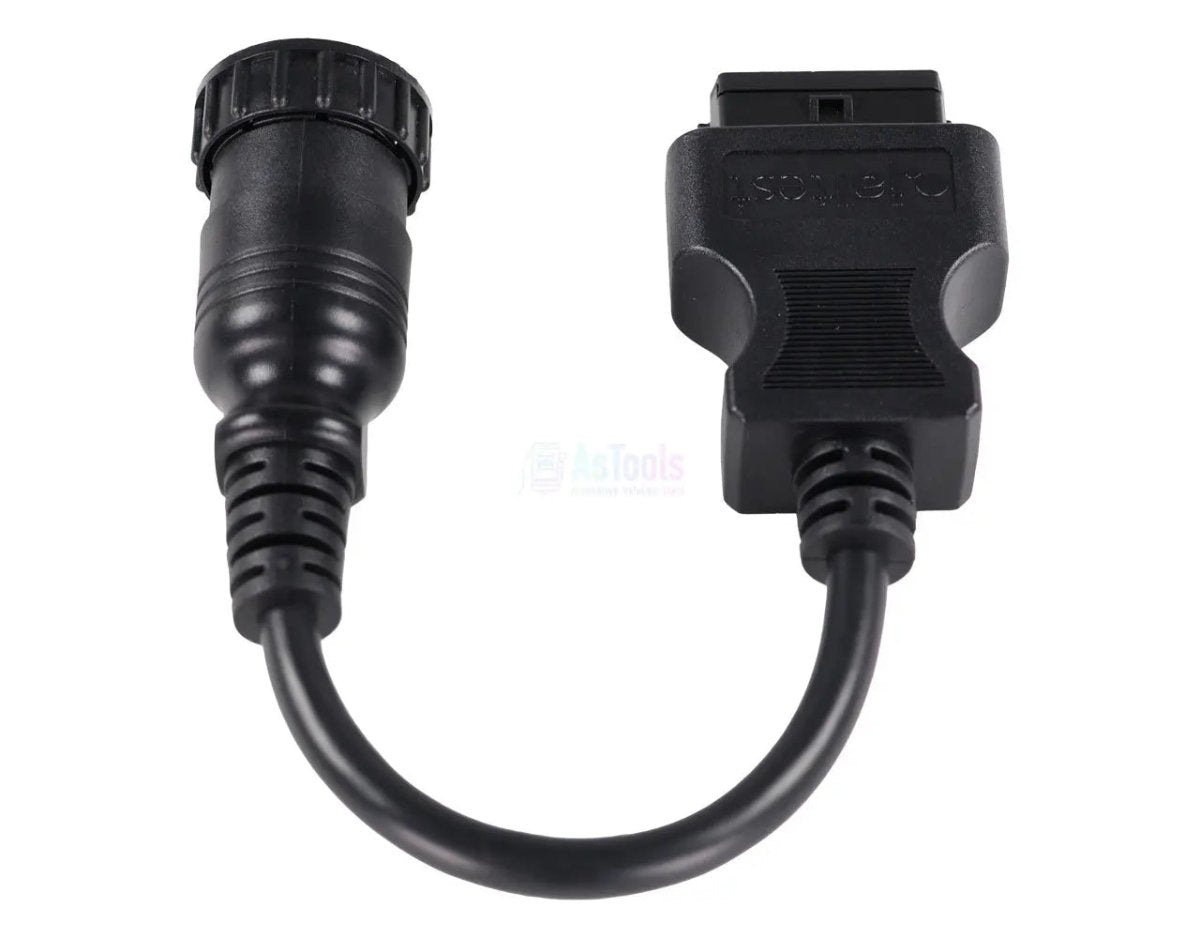

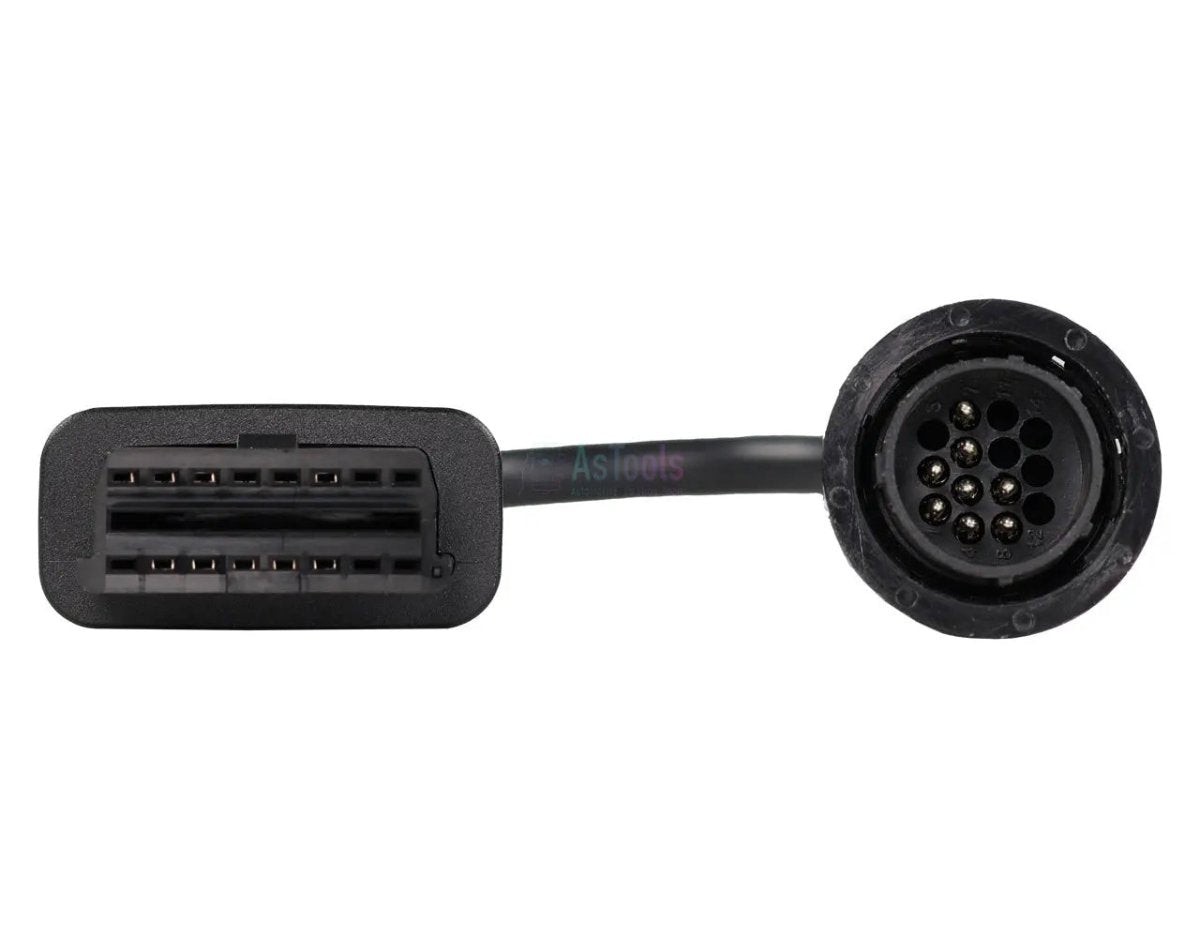

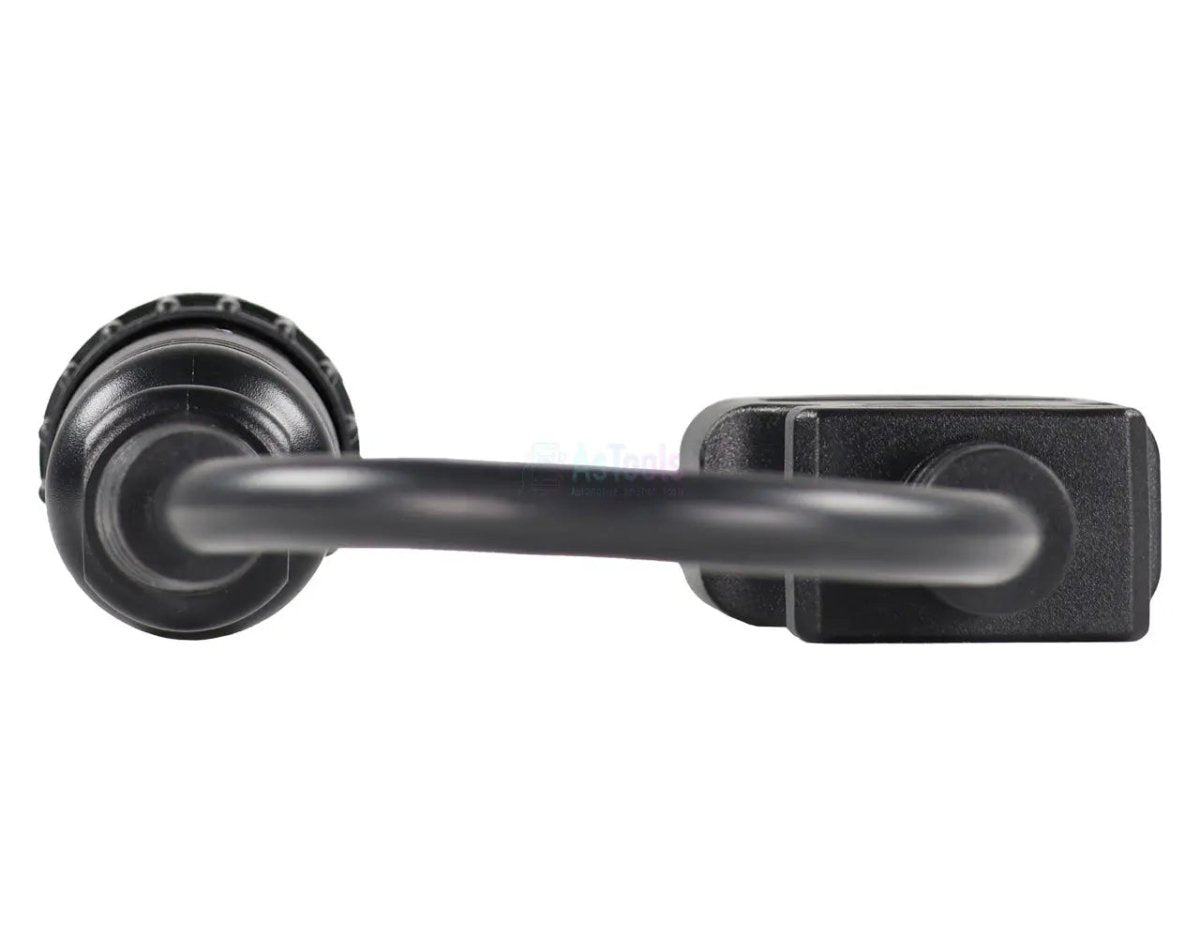

De Jaltest JDC525A verbindt de 14-polige ronde diagnoseaansluiting van trekkers van Claas en Renault met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een zwarte kunststof ronde stekker met een kartelring en mannelijke pennen; in de veertienpolige houder draagt niet elke positie een pen, zodat u aan het penpatroon herkent of u de juiste stekker voor u heeft. Het snoer meet 28 tot 30 cm en de kabel is opgegeven voor Jaltest Link V8.1 en V9. Dezelfde trekkerfamilie komt daarnaast voor met een 4+4-pins diagnosestekker; dit is de 14-pins uitvoering.
Met die verbinding opent de Jaltest-software de diagnoselijn naar de regeleenheden van de trekker. Op de zwaarste modellen, de ATLES 9X5-9X6, liggen daarachter de motorregelingen EMR en EMR2 - EDC, de centrale voertuigregeleenheid RCC/RCC2, de transmissieregeling TC, de ventielbediening ELECTROPILOT en de hefinrichtingen TCE; op de ARES 7X5 blijft het bij de QUADRISHIFT/TWINSHIFT-bak en het DBD2-instrumentenpaneel. In de landbouw is de gestandaardiseerde OBD-aansluiting nooit verplicht geworden, waardoor deze ronde stekker naast de 4+4-pins uitvoering in gebruik is gebleven. De kabel valt onder Jaltest AGV (landbouwvoertuigen).
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze 14-polige verbinding benadert u met de Jaltest-software de regeleenheden van de trekker. Welke eenheden aanwezig zijn, verschilt per serie en per uitvoering: Op de ARES 7X5 voert Jaltest de transmissie en het instrumentenpaneel, op de ATLES 9X5-9X6 daarnaast de motorregelingen en de hydrauliek. Onderstaande eenheden komen uit de Claas- en Renault-dekking van Jaltest.
Regeleenheden die u kunt benaderen
- Motormanagement EMR, unit-pompsysteem: De motorregeling met unit-pompsysteem op de ATLES-serie.
- Motormanagement EMR2 - EDC: De latere elektronische dieselregeling van de ATLES-serie.
- Centrale voertuigregeleenheid RCC/RCC2: De regeleenheid waarop de overige systemen van de ATLES aansluiten.
- Transmissie TC: De bakregeling van de ATLES-serie.
- Transmissie QUADRISHIFT en TWINSHIFT: De bakregelingen van de ARES-serie.
- Transmissie EHM 24, TRAX en TRAX (CAN): De bakregelingen van de NECTIS-serie.
- Hydrauliek ELECTROPILOT: Het bedieningspaneel voor de externe hydraulische ventielen.
- Hydrauliek TCE 15/25/35, TCE15T en TCE 6: De elektronische hefinrichtingen.
- Instrumentenpaneel DBD2: Het dashboard, met toegang tot de onderhoudsintervallen.
Wat u kunt doen
- Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen, met de omschrijving van de gedetecteerde storing.
- Meetwaarden bekijken: De actuele waarden van de sensoren die de regeleenheid beheert, met de mogelijkheid alarmgrenzen in te stellen.
- Onderhoudsintervallen raadplegen: De servicebeurten en de uit te voeren werkzaamheden, bij deze serie via het DBD2-instrumentenpaneel.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Deze kabel past op elke trekker van Claas of Renault met de 14-polige ronde diagnoseaansluiting in de cabine. Onderstaande series voert Jaltest AGV in de dekking; omdat in de landbouw nooit een gestandaardiseerde aansluiting is voorgeschreven, lopen de 14-pins en de 4+4-pins uitvoering binnen dezelfde series door elkaar heen.
Claas / Renault:
- ARES 5X0-6X0 / 5X6-6X6 / 5X7-6X7: (1996 - 2009)
- ARES 7X0 / 7X5: (1996 - 2005)
- ARES 8X5 / 8X6 (816, 826, 836): (2002 - 2005)
- ATLES 9X5-9X6 (926, 936, 946): (2000 - 2015)
- CELTIS: (2003 - 2008)
- NECTIS: (2004 - 2014)
- PALES: (1998 - 2004)
- ERGOS
Verpakkingsinhoud
- 1x Jaltest (JDC525A) | Claas/Renault 14-pins OBD - 16-pins OBD2 Verloopkabel | Landbouwvoertuig
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | JDC525A |
| Type | Verloopkabel |
| Toepassing | Trekkers van Claas en Renault met de 14-polige ronde aansluiting |
| Lengte | 28 - 30 cm |
| Interface | Jaltest Link V8.1 en V9 |
| Aansluiting machinezijde | 14-pins OBD (rond, zwarte kunststof stekker met kartelring) |
| Aansluiting interfacezijde | 16-pins OBD2 |
| Regeleenheden | EMR en EMR2 - EDC (motor), RCC/RCC2 (centrale voertuigregeleenheid), TC, QUADRISHIFT/TWINSHIFT, EHM 24 en TRAX (transmissie), ELECTROPILOT en TCE (hydrauliek), DBD2 (instrumentenpaneel) |
| Segment | Landbouwvoertuig |
| Jaltest-module | Jaltest AGV (landbouwvoertuigen) |
